1 Z-100, Z-150 Odwodnienie liniowe dla projektu dekoracyjnej nawierzchni

2 Spis treści 04 Systemy nakładek szczelinowych ANRIN Materiał / budowa / właściwości 06 Zastosowania Przegląd klas obciążeń 08 Korytko z nakładką szczelinową Z-100 Specyfikacje produktu / wyposażenie dodatkowe 10 Korytko z nakładką szczelinową Z-150 Specyfikacje produktu / wyposażenie dodatkowe 12 Fuga UNILINK System fug / technika uszczelniania 14 Przykłady montażu Klasy obciążenia A 15, B 125, C 250, D 400 Odwodnienie strefa ruchu pieszego Soltau 2

3 ANRIN Odwodnienie systemowe W naszej centralnej siedzibie produkcyjnej i logistycznej w miejscowości Anröchte w Północnej Nadrenii-Westfalii projektujemy i produkujemy od roku 1972 prekursorskie korytka odwadniające z polimerobetonu i ruszty przykrywające spełniające wszystkie fizyczne i twórcze wymagania nowoczesnego odwadniania liniowego. Dzięki wyjątkowo wydajnej dystrybucji dostarczamy wyroby w ciągu maksymalnie 48 godzin na każdą budowę w Niemczech i w ciągu kilku dni do wielu innych krajów świata. Zawsze nowe, kreatywne i opatentowane systemy korytek i rusztów zapewniają naszym wymagającym inwestorom, architektom, rzemieślnikom, a także sprzedawcom poczucie dokonania właściwego, dobrego i bezpiecznego wyboru w perspektywie długoterminowej. Miliony ułożonych metrów korytek i certyfikacja zgodnie z normą DIN EN ISO 9001 ręczą za wysoką jakość naszego przedsiębiorstwa rodzinnego. Zwracamy szczególną uwagę na doradztwo techniczne i doradztwo ukierunkowane na zastosowania, aby znaleźć najlepsze rozwiązanie, także dla indywidualnych inwestorów. Wystaw na próbę nasze kompetencje i skontaktuj się z nami. 3

4 Systemy nakładek szczelinowych ANRIN Systemy nakładek szczelinowych ANRIN z polimerobetonu Materiał wykonany z naturalnych kwarców mineralnych i żywic charakteryzuje się wyjątkowymi zaletami budowlanymi i ekologicznymi. W porównaniu z tradycyjnymi materiałami wiązanymi cementem polimerobeton umożliwia realizację ciężarów jednostkowych łatwych w obsłudze. Podczas układania na placu budowy zaoszczędza się czas i koszty. Optymalne samo oczyszczanie przez rozszerzony w dół trzon o gładkich ścianach Fuga UNILINK Zoptymalizowany system fug UNILINK znosi tradycyjne rozróżnianie początku i końca korytka. Elementy o takiej samej wysokości mogą być połączone w dowolnym ustawieniu. Symetrycznie podzielone półfugi umożliwiają opcjonalne uszczelnienie złączy. Pionowo rozmieszczone rowki i wypusty sprzyjają racjonalnemu ułożeniu: Kierunek montażu można przy tym dowolnie wybrać! Elastyczność w fazie planowania i montażu dzięki fugom UNILINK przybiera nowy wymiar! Polimerobeton dane techniczne Wytrzymałość na rozciąganie przy zginaniu: > 22 N/mm² Wytrzymałość na ściskanie: > 90 N/mm² Moduł sprężystości około 25 kn/mm² Gęstość: 2,1 2,3 g/cm³ Głębokość przenikania wody: 0 mm 4

5 Najwyższa jakość poszczególnych komponentów oraz zamknięta matryca materiału powodują, że polimerobeton ANRIN charakteryzuje się szczelnością, wysoką odpornością na korozję oraz odpornością na liczne substancje. Można zatem konstruować dekoracyjne nawierzchnie, które odprowadzą wody opadowe i niezawodnie zabezpieczą wody gruntowe przed zanieczyszczeniami ekologicznymi. Nasze systemy odwadniania (KE i SF) są sprawdzone zgodnie z normami DIN EN 1433 i KIWA BRL 5211 i posiadają certyfikaty. Podwójne zagięcie Na zewnątrz Dla bezszczelinowego wykonania nawierzchni Nakładki szczelinowe Modele dla wszystkich klas obciążenia A 15 D 400 Wykonanie ze stali, stali wysokostopowej Wysokości trzonu Możliwe zmienne dostosowanie do konkretnej budowy nawierzchni Nakładki rewizyjne Można dostosować wymiary w celu zachowania symetrycznych fug 5

6 Zastosowania Odwodnienie liniowe dla klas obciążenia A 15 do D 400 Zgodnie z normą DIN / EN 1433, Kanały odwadniające nawierzchnie dla ruchu pieszego i kołowego, do nawierzchni tych przyporządkowano określone klasy obciążenia zależnie od użytkowania. Następnie można wybrać odpowiedni system nakładek szczelinowych ANRIN. Poniższa tabela zawiera zestawienie typowych zastosowań i stosowanych systemów kanałów. 1 Designerskie centrum sprzedaży detalicznej w Soltau, strefa ruchu pieszego 2 Designerskie centrum sprzedaży detalicznej w Soltau, otoczenie fontanny 3 Dingolfing, Spitalplatz 4 Designerskie centrum sprzedaży detalicznej w Soltau, restauracja 5 Dingolfing, Spitalplatz pasaż 6 Szczegóły montażu w nawierzchni brukowej 6

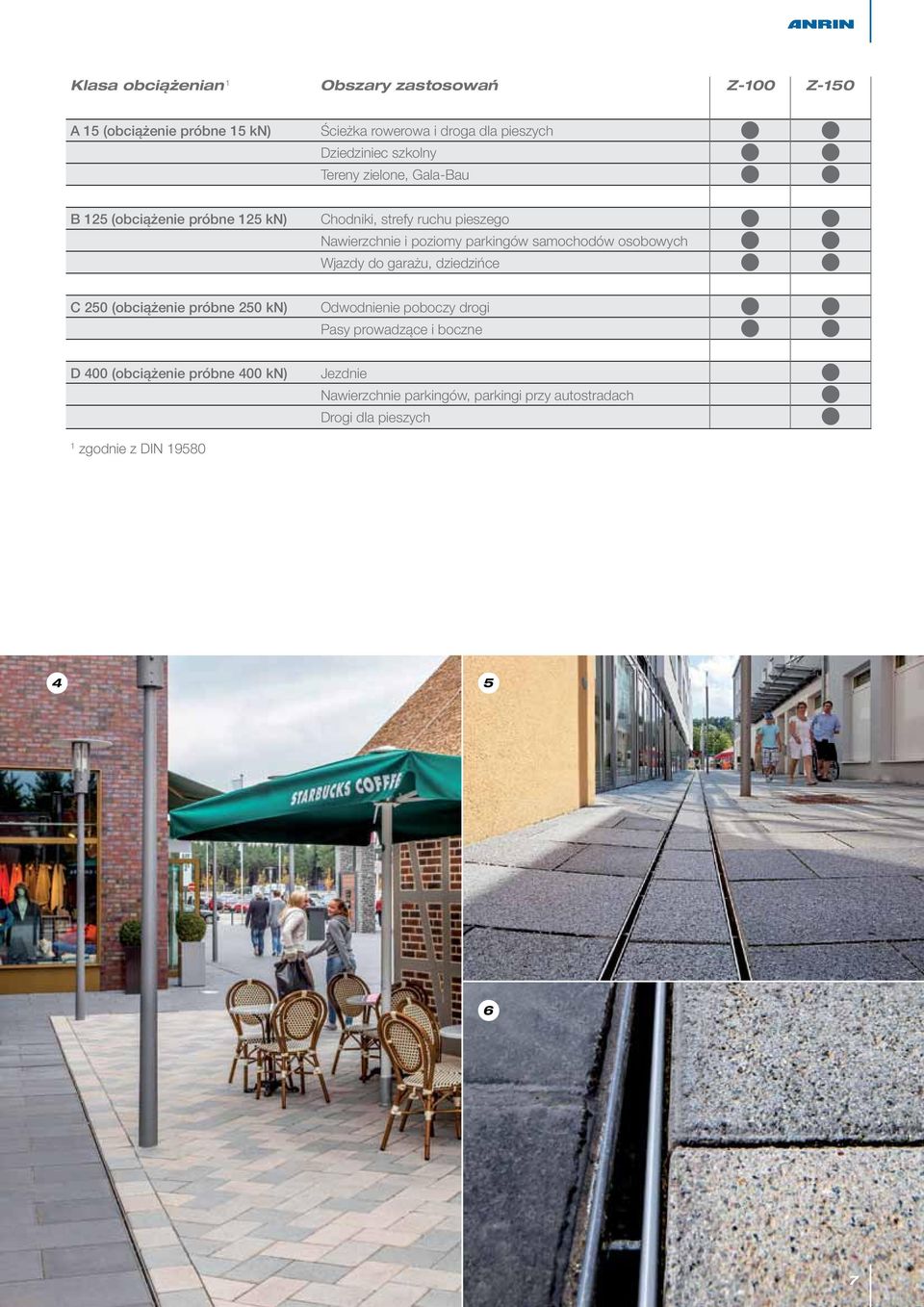

7 Klasa obciążenian 1 Obszary zastosowań Z-100 Z-150 A 15 (obciążenie próbne 15 kn) Ścieżka rowerowa i droga dla pieszych Dziedziniec szkolny Tereny zielone, Gala-Bau B 125 (obciążenie próbne 125 kn) Chodniki, strefy ruchu pieszego Nawierzchnie i poziomy parkingów samochodów osobowych Wjazdy do garażu, dziedzińce C 250 (obciążenie próbne 250 kn) Odwodnienie poboczy drogi Pasy prowadzące i boczne D 400 (obciążenie próbne 400 kn) Jezdnie Nawierzchnie parkingów, parkingi przy autostradach Drogi dla pieszych 1 zgodnie z DIN

8 Korytka z nakładką szczelinową Z-100 Korytka z nakładką szczelinową ANRIN Z-100 i Z-100 stal wysokostopowa Z cm Z cm Kształtka przejściowa Ścianka czołowa z króćcem rurowym DA/OD 110 Ścianka czołowa Skrzynka dopływowa z odpływami DA/OD 110 i 160, z uformowanymi pierścieniami NBR, z osadnikiem zanieczyszczeń. 12,

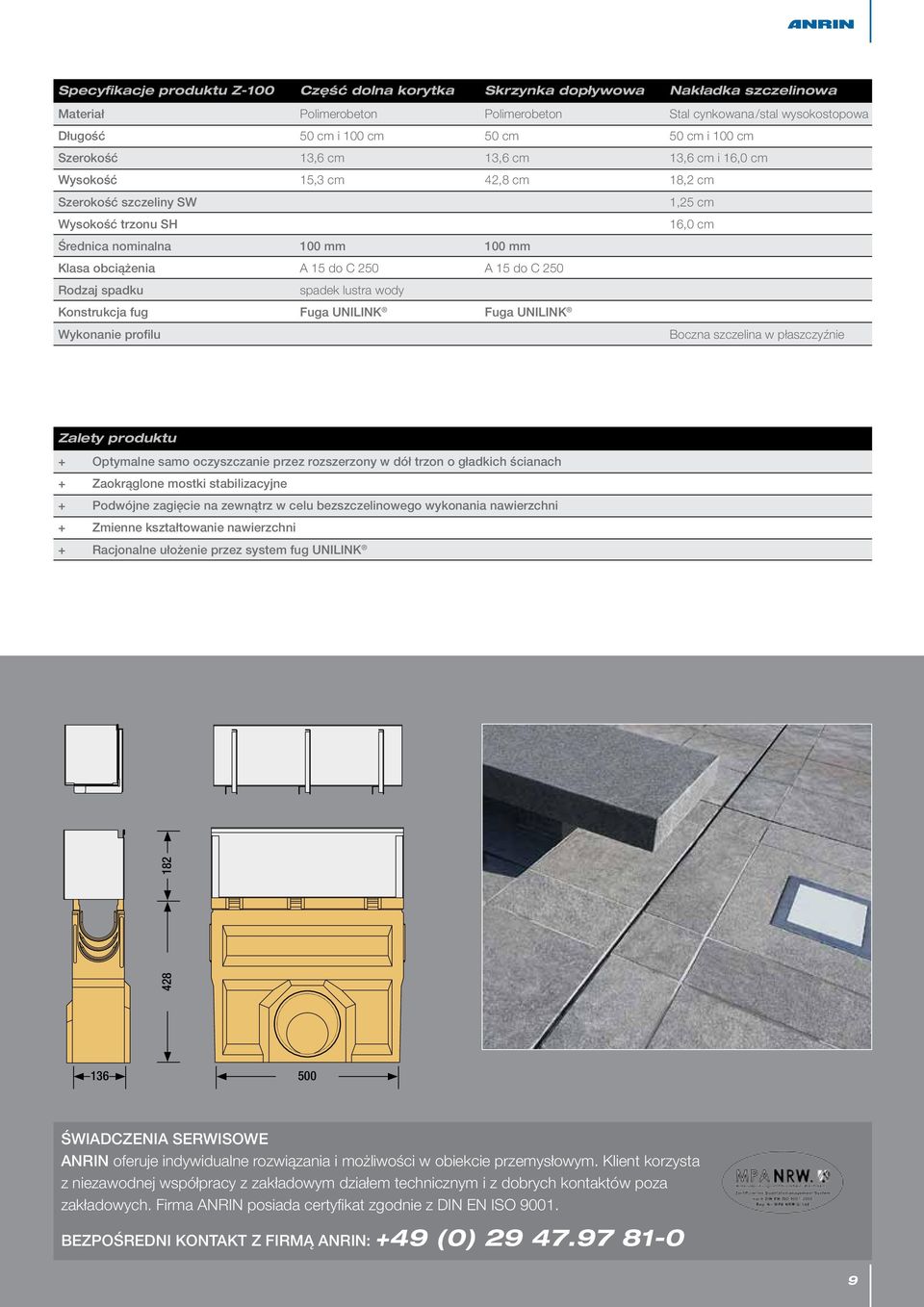

9 Specyfikacje produktu Z-100 Część dolna korytka Skrzynka dopływowa Nakładka szczelinowa Materiał Polimerobeton Polimerobeton Stal cynkowana /stal wysokostopowa Długość 50 cm i 100 cm 50 cm 50 cm i 100 cm Szerokość 13,6 cm 13,6 cm 13,6 cm i 16,0 cm Wysokość 15,3 cm 42,8 cm 18,2 cm Szerokość szczeliny SW 1,25 cm Wysokość trzonu SH 16,0 cm Średnica nominalna 100 mm 100 mm Klasa obciążenia A 15 do C 250 A 15 do C 250 Rodzaj spadku spadek lustra wody Konstrukcja fug Fuga UNILINK Fuga UNILINK Wykonanie profilu Boczna szczelina w płaszczyźnie Zalety produktu + Optymalne samo oczyszczanie przez rozszerzony w dół trzon o gładkich ścianach + Zaokrąglone mostki stabilizacyjne + Podwójne zagięcie na zewnątrz w celu bezszczelinowego wykonania nawierzchni + Zmienne kształtowanie nawierzchni + Racjonalne ułożenie przez system fug UNILINK ŚWIADCZENIA SERWISOWE ANRIN oferuje indywidualne rozwiązania i możliwości w obiekcie przemysłowym. Klient korzysta z niezawodnej współpracy z zakładowym działem technicznym i z dobrych kontaktów poza zakładowych. Firma ANRIN posiada certyfikat zgodnie z DIN EN ISO BEZPOŚREDNI KONTAKT Z FIRMĄ ANRIN: +49 (0)

10 Korytka z nakładką szczelinową Z-150 Korytka z nakładką szczelinową ANRIN Z-150 i Z-150 stal wysokostopowa Z cm Z cm Kształtka przejściowa Ścianka czołowa z króćcem rurowym DA/OD 110 Ścianka czołowa Skrzynka dopływowa z odpływami DA/OD 160 i 200, z uformowanymi pierścieniami NBR, z osadnikiem zanieczyszczeń. 12,

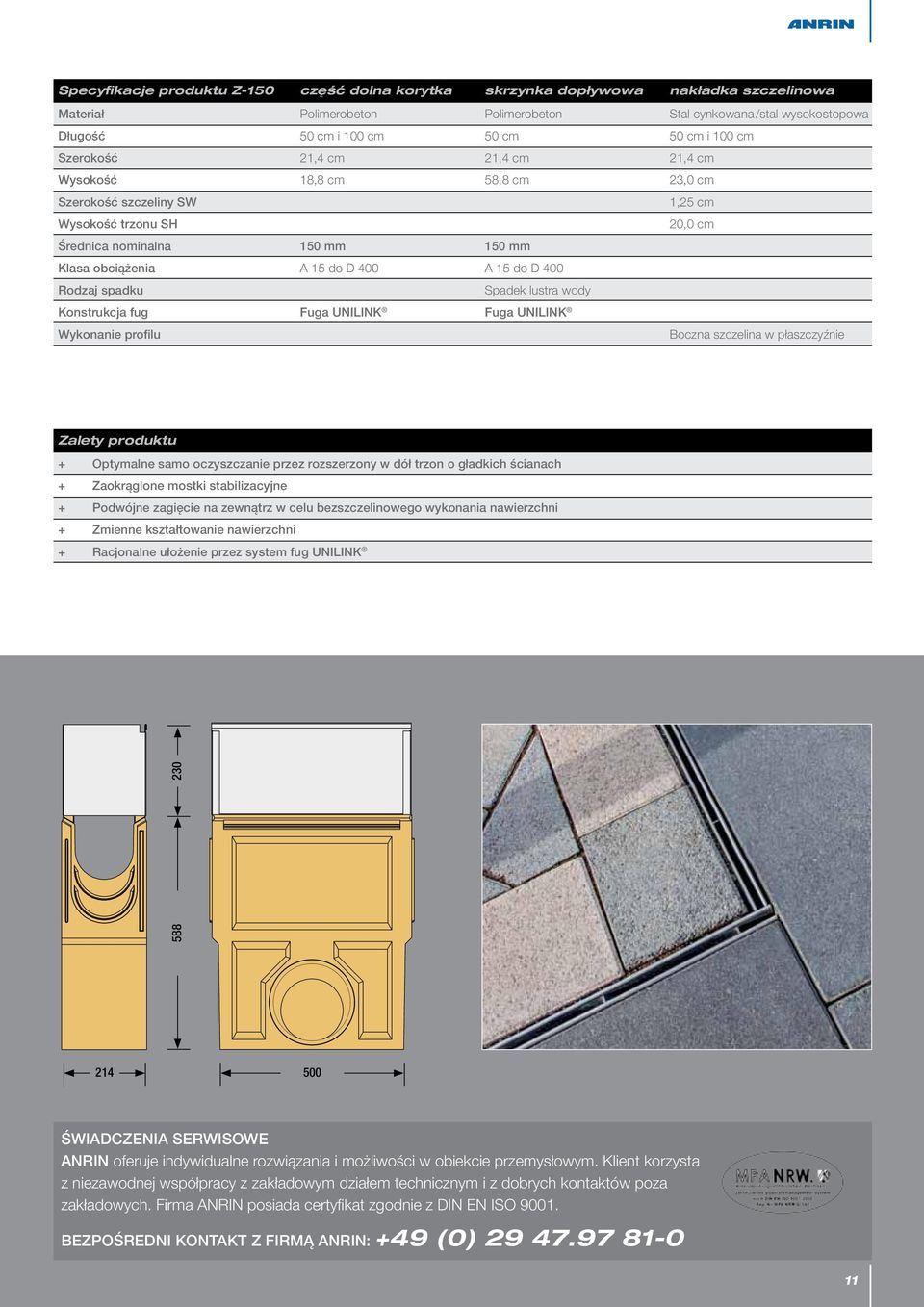

11 Specyfikacje produktu Z-150 część dolna korytka skrzynka dopływowa nakładka szczelinowa Materiał Polimerobeton Polimerobeton Stal cynkowana /stal wysokostopowa Długość 50 cm i 100 cm 50 cm 50 cm i 100 cm Szerokość 21,4 cm 21,4 cm 21,4 cm Wysokość 18,8 cm 58,8 cm 23,0 cm Szerokość szczeliny SW 1,25 cm Wysokość trzonu SH 20,0 cm Średnica nominalna 150 mm 150 mm Klasa obciążenia A 15 do D 400 A 15 do D 400 Rodzaj spadku Spadek lustra wody Konstrukcja fug Fuga UNILINK Fuga UNILINK Wykonanie profilu Boczna szczelina w płaszczyźnie Zalety produktu + Optymalne samo oczyszczanie przez rozszerzony w dół trzon o gładkich ścianach + Zaokrąglone mostki stabilizacyjne + Podwójne zagięcie na zewnątrz w celu bezszczelinowego wykonania nawierzchni + Zmienne kształtowanie nawierzchni + Racjonalne ułożenie przez system fug UNILINK ŚWIADCZENIA SERWISOWE ANRIN oferuje indywidualne rozwiązania i możliwości w obiekcie przemysłowym. Klient korzysta z niezawodnej współpracy z zakładowym działem technicznym i z dobrych kontaktów poza zakładowych. Firma ANRIN posiada certyfikat zgodnie z DIN EN ISO BEZPOŚREDNI KONTAKT Z FIRMĄ ANRIN: +49 (0)

12 Fuga UNILINK Fuga ANRIN UNILINK Zoptymalizowany system fug UNILINK znosi tradycyjne rozróżnienie początku i końca korytka. Elementy o takiej samej wysokości mogą być połączone w dowolnym ustawieniu. Symetrycznie podzielone półfugi umożliwiają opcjonalne uszczelnienie złączy. Pionowo rozmieszczone rowki i wypusty sprzyjają racjonalnemu ułożeniu: Kierunek montażu można przy tym dowolnie wybrać! Elastyczność w fazie planowania i montażu dzięki fugom UNILINK przybiera nowy wymiar! 12

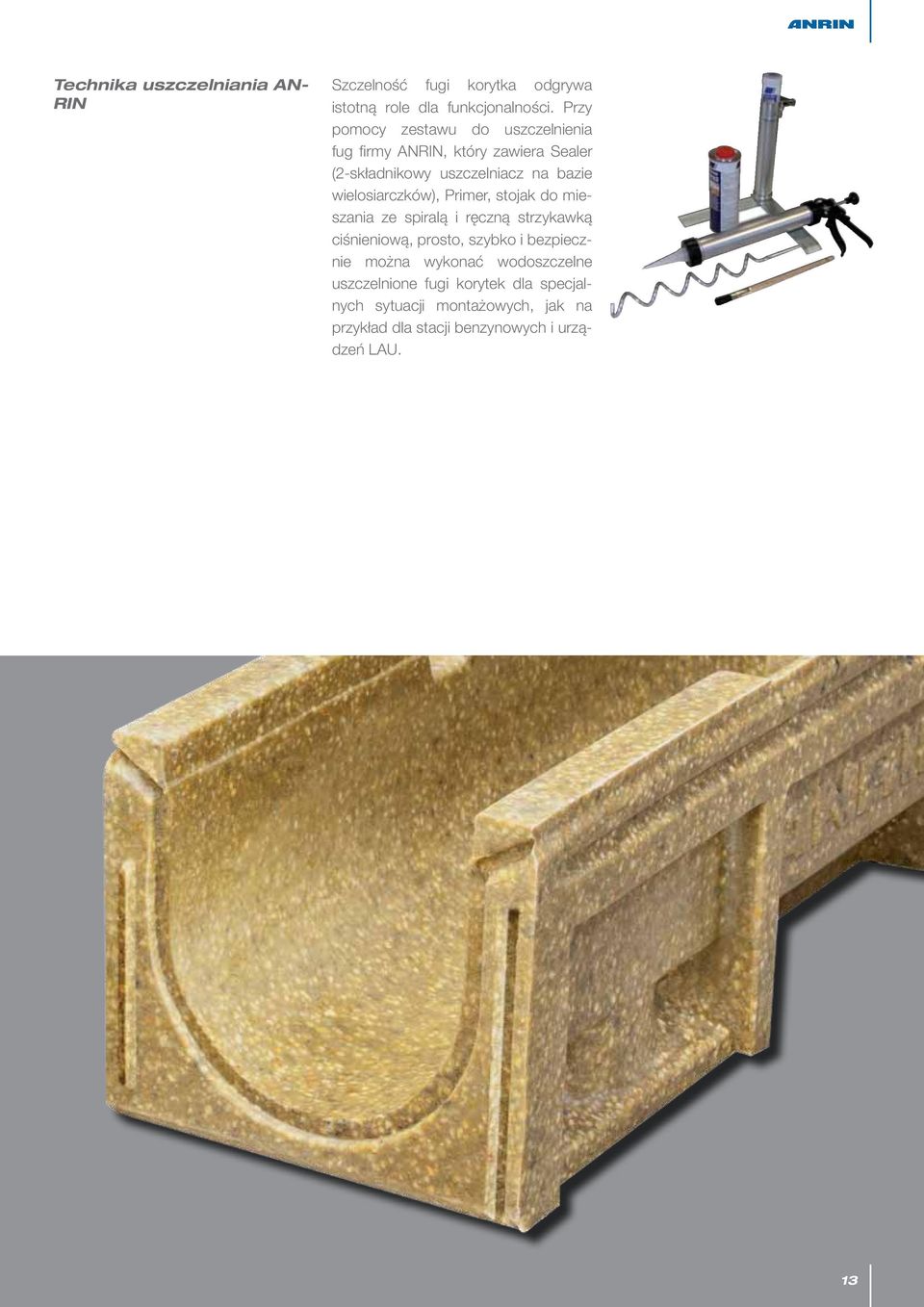

13 Technika uszczelniania AN- RIN Szczelność fugi korytka odgrywa istotną role dla funkcjonalności. Przy pomocy zestawu do uszczelnienia fug firmy ANRIN, który zawiera Sealer (2-składnikowy uszczelniacz na bazie wielosiarczków), Primer, stojak do mieszania ze spiralą i ręczną strzykawką ciśnieniową, prosto, szybko i bezpiecznie można wykonać wodoszczelne uszczelnione fugi korytek dla specjalnych sytuacji montażowych, jak na przykład dla stacji benzynowych i urządzeń LAU. 13

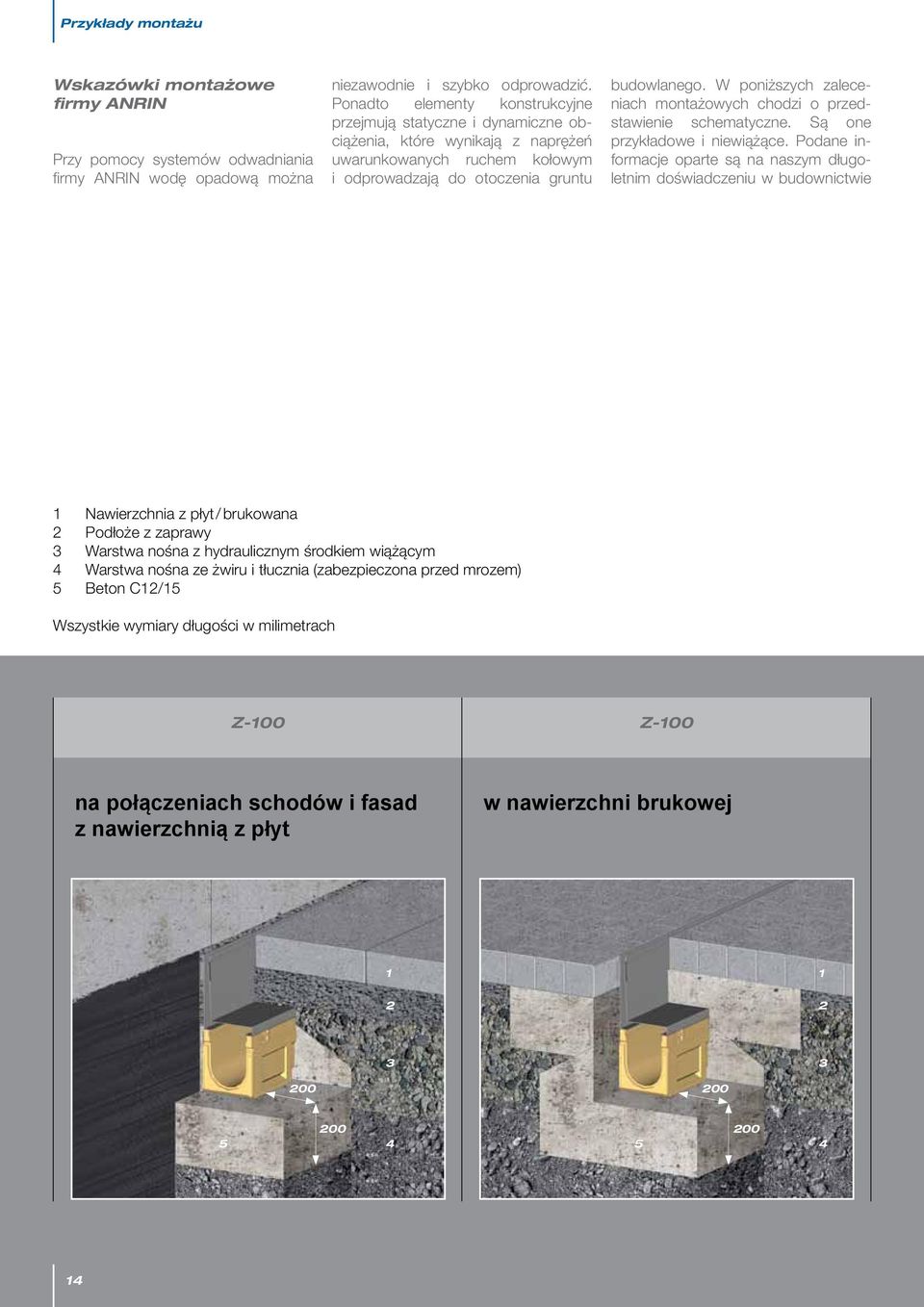

14 Przykłady montażu Wskazówki montażowe firmy ANRIN Przy pomocy systemów odwadniania firmy ANRIN wodę opadową można niezawodnie i szybko odprowadzić. Ponadto elementy konstrukcyjne przejmują statyczne i dynamiczne obciążenia, które wynikają z naprężeń uwarunkowanych ruchem kołowym i odprowadzają do otoczenia gruntu budowlanego. W poniższych zaleceniach montażowych chodzi o przedstawienie schematyczne. Są one przykładowe i niewiążące. Podane informacje oparte są na naszym długoletnim doświadczeniu w budownictwie 1 Nawierzchnia z płyt / brukowana 2 Podłoże z zaprawy 3 Warstwa nośna z hydraulicznym środkiem wiążącym 4 Warstwa nośna ze żwiru i tłucznia (zabezpieczona przed mrozem) 5 Beton C12/15 Wszystkie wymiary długości w milimetrach Z-100 Z-100 na połączeniach schodów i fasad z nawierzchnią z płyt w nawierzchni brukowej

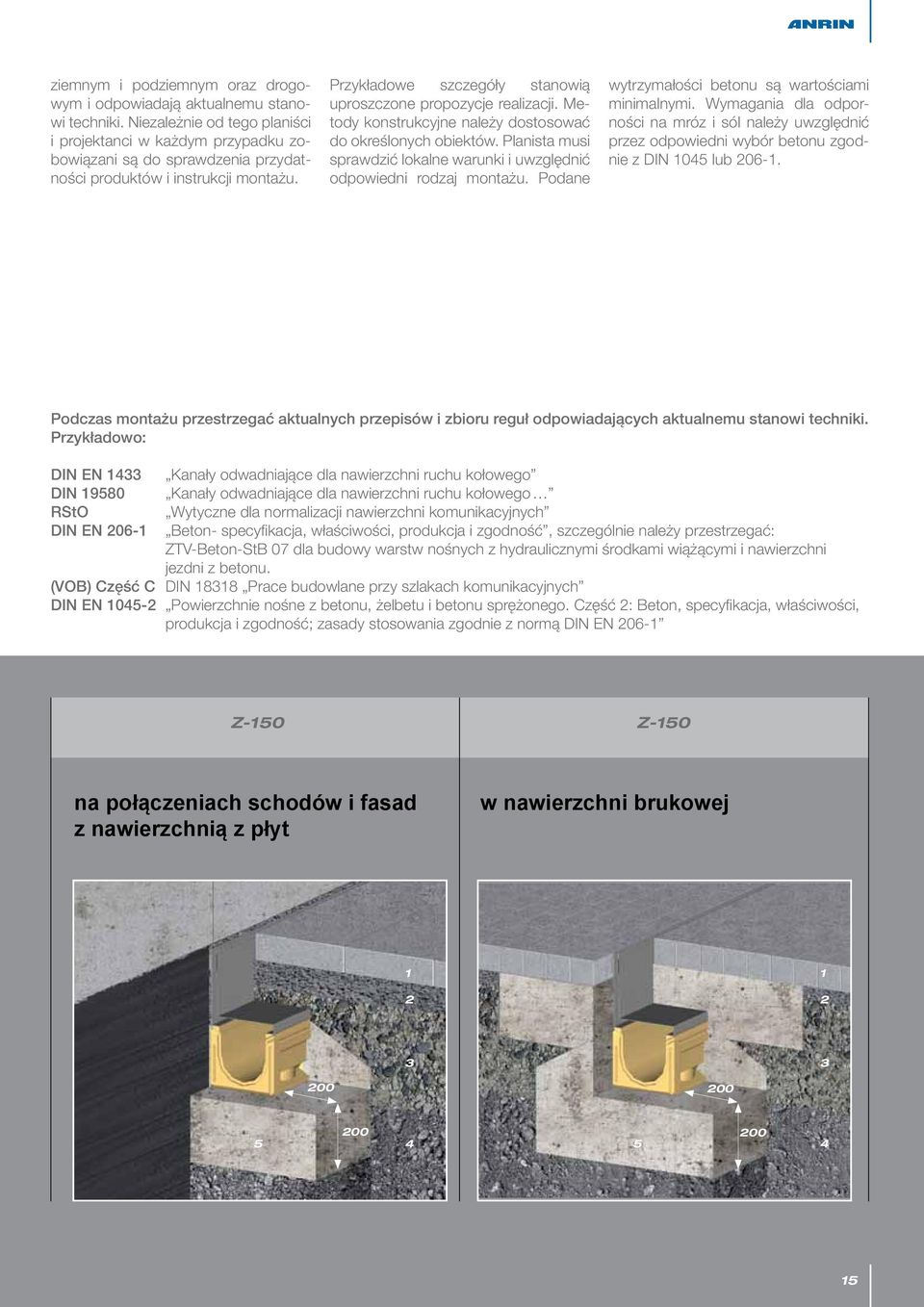

15 ziemnym i podziemnym oraz drogowym i odpowiadają aktualnemu stanowi techniki. Niezależnie od tego planiści i projektanci w każdym przypadku zobowiązani są do sprawdzenia przydatności produktów i instrukcji montażu. Przykładowe szczegóły stanowią uproszczone propozycje realizacji. Metody konstrukcyjne należy dostosować do określonych obiektów. Planista musi sprawdzić lokalne warunki i uwzględnić odpowiedni rodzaj montażu. Podane wytrzymałości betonu są wartościami minimalnymi. Wymagania dla odporności na mróz i sól należy uwzględnić przez odpowiedni wybór betonu zgodnie z DIN 1045 lub Podczas montażu przestrzegać aktualnych przepisów i zbioru reguł odpowiadających aktualnemu stanowi techniki. Przykładowo: DIN EN 1433 DIN RStO DIN EN Kanały odwadniające dla nawierzchni ruchu kołowego Kanały odwadniające dla nawierzchni ruchu kołowego Wytyczne dla normalizacji nawierzchni komunikacyjnych Beton- specyfikacja, właściwości, produkcja i zgodność, szczególnie należy przestrzegać: ZTV-Beton-StB 07 dla budowy warstw nośnych z hydraulicznymi środkami wiążącymi i nawierzchni jezdni z betonu. (VOB) Część C DIN Prace budowlane przy szlakach komunikacyjnych DIN EN Powierzchnie nośne z betonu, żelbetu i betonu sprężonego. Część 2: Beton, specyfikacja, właściwości, produkcja i zgodność; zasady stosowania zgodnie z normą DIN EN Z-150 Z-150 na połączeniach schodów i fasad z nawierzchnią z płyt w nawierzchni brukowej

16 Zachęcamy do uzyskania informacji. Bez względu na to, czy planujesz już konkretny projekt, czy chcesz się najpierw dokładnie poinformować o możliwościach: wystaw na próbę nasze kompetencje i skontaktuj się z nami. ANRIN GmbH Siemensstraße 1 D Anröchte Tel.: +49 (0) Faks: +49 (0) info@anrin.com Internet: Stempel sprzedawcy Nakładka szczelinowa-0313-t5 ID
