1 Zastosowanie SOFTBETON-u do wzmacniania słabonośnego i ściśliwego podłoża gruntowego, wykonywania nowych warstw i remontów konstrukcji drogowych

2 SOFTBETON jest betonem komórkowym nowej generacji... składa się z wody, cementu i środka porotwórczego firmy Cellcontec GmbH... nie wymaga aluminium i stosowania autoklawów do utwardzenia... wykonywany na budowie lub dowożony z wytwórni betonu... wbudowywany w stanie płynnym... nie wymaga zagęszczania, samoniwelujący... nie wymaga wykonywania szczelin dylatacyjnych... wyjątkowo wydajny: z 1 m 3 zaczynu cementowego uzyskuje się do 3 m 3 Softbeton... produkowany o gęstości objętościowej od 450 do 850 kg/m³

3 SOFTBETON Materiał budowlany przyszłości w budownictwie ziemnym i drogowym... redukuje zastosowanie wielu surowców... redukuje koszty transportu... redukuje czas budowy... zapewnia pozytywny bilans ekologiczny

4 Klasyfikacja SOFTBETON-u z uwagi na gęstość objętościową Klasa gęstości objętościowej Gęstość objętościowa przy produkcji (kg/m³) Gęstość objętościowa po 28-dniach (kg/m³) Wytrzymałość na ściskanie (Mpa) Wytrzymałość na rozciąganie przy zginaniu (Mpa) Wskaźnik mrozoodporności < 450 > 0,5 > 0,1 > 0, /- 50 < 500 > 0,5 > 0,1 > 0, /- 50 < 550 > 1,0 > 0,25 > 0, /- 50 < 600 > 1,0 > 0,25 > 0, /- 50 < 650 > 2,0 > 0,5 > 0, /- 50 < 700 > 2,0 > 0,5 > 0, /- 50 < 750 > 2,5 > 0,75 > 0, /- 50 < 800 > 2,5 > 0,75 > 0, /- 50 < 850 > 3,0 > 1,0 > 0,6

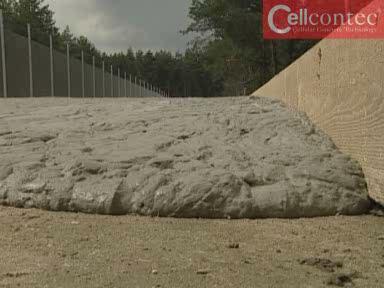

5 SOFTBETON... Nadaje się do pompowania: W stanie niezwiązanym materiał może być pompowany na odległość ponad 100 metrów. Lekki: Napowietrzanie betonu zmniejsza jego ciężar. W ten sposób można uzyskać beton pływający. Różnorodny: Stopień napowietrzenia pozwala uzyskać pożądaną wytrzymałość na ściskanie. Powstaje przy tym stosunkowo wysoka wytrzymałość na rozciąganie przy zginaniu. Wytrzymałość na rozciąganie przy zginaniu można podwyższyć przez zastosowanie odpowiednich dodatkowych środków. Wodoszczelny: Cement przejmuje funkcję ścianki zewnętrznej każdego pęcherzyka powietrza w strukturze porów, przy czym pęcherzyk powietrza pozostaje bez zmian. Taka struktura ścianki zapewnia wodoszczelność materiału. Mrozoodporny: Testy na zamrażanie i rozmrażanie wykazują, że SOFTBETON po ich zakończeniu posiada wciąż co najmniej 90% swojej wytrzymałości.

6 SOFTBETON... Łatwy w utrzymaniu: Materiał może być małym nakładem środków usuwany i na nowo wbudowywany. Tłumiący dźwięki: Struktura porów powoduje wyjątkowe właściwości tłumienia hałasu. Znacznie redukuje wibracje. Izolacja termiczna: Z uwagi na dużą zawartość komórek powietrza jest materiałem o dobrych parametrach izolacji termicznej. Pełzanie i kurczliwość: Im mniejsza gęstość objętościowa tym bardziej zwiększa się kurczliwość i pełzanie. Moduł sprężystości: W zależności od klasy SOFTBETONU od 450 kg/m³ do 850 kg/m³ moduł sprężystości zmienia się od MPa do MPa. Ognioodporny: Materiał jest niepalny i skrajnie odporny na wysoką temperaturę. Nadający się do recyklingu: SOFTBETON jest zbudowany z margli wapiennych, nie zawiera wypełniaczy.

7 SOFTBETON charakteryzuje się stabilnym systemem najdrobniejszych, równomiernie rozłożonych pęcherzyków powietrza. Poprzez dodawanie większych ilości pęcherzyków powierza można dobierać pożądaną gęstość objętościową materiału.

8 SOFTBETON... W wyniku dodania większej ilości pęcherzyków powietrza zmniejszają się mostki nośne pomiędzy porami. Poprawia się izolacja cieplna, zmniejsza się wytrzymałość na ściskanie.

9 SOFTBETON... pory są od siebie oddzielone, co powoduje znikomą nasiąkliwość różne mieszanki materiału stałego w Stofbetonie pozwalają uzyskać zmienną wytrzymałość przy tej samej gęstości

10 Zastosowanie SOFTBETON-u: w każdym zakresie, w którym zaletą są jego parametry wytrzymałościowe, płynność, mały ciężar objętościowy, w którym wymagane jest wbudowanie betonu bez szczelin dylatacyjnych, dobra izolacyjność termiczna i mrozoodporność: Budownictwo drogowe, budownictwo kubaturowe nadziemne i podziemne - wzmocnienie słabonośnego podłoża gruntowego, - podłoże pod zbiorniki i rurociągi, - wypełnianie wykopów, kanałów i sztolni Budowa nasypów - poszerzanie lub podwyższanie nasypów, materiał zastępczy lub częściowo zamienny dla mineralnych materiałów budowlanych, - obszar przejściowy pomiędzy nasypem ziemnym a sztywnym obiektem inżynierskim Izolowanie zanieczyszczonego gruntu

11 W budownictwie ziemnym i drogowym SOFTBETON może przejąć funkcję standardowej podbudowy: ustabilizowanej podbudowy / stabilizacji gruntu warstwy mrozoodpornej hydraulicznie związanej warstwy nośnej warstwy wiążącej i asfaltowej warstwy nośnej

14 Przykładowe przekroje konstrukcji drogowej Jaka nadbudowa?

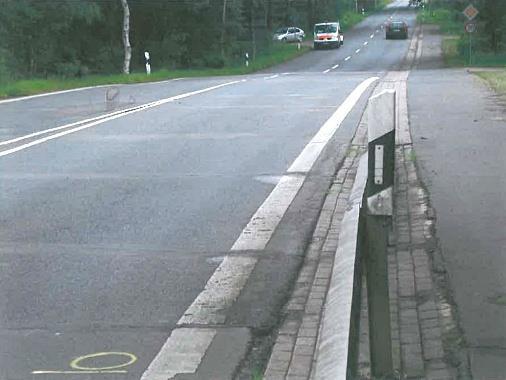

15 Naprawa drogi K51 Stan istniejący drogi K 51

18 SOFTBETON... Przedsięwzięcie budowlane: Odciążenie istniejącej konstrukcji drogi: Istniejąca warstwa asfaltu o grubości do 60 cm obciąża podłoże przy średnim ciężarze właściwym 2,4 t/m³ z 1,56 t/m² obciążenia stałego. Podłoże torfowe reaguje bardzo wrażliwie na duże obciążenia pionowe. Aby je zredukować i pomimo tego być w stanie wykonać nową niweletę konieczne jest: - usunięcie 26 cm do 60 cm gr. asfaltu - wykonanie nowej nadbudowy z użyciem Softbetonu. Wykonanie budowy w dwóch etapach, każdorazowo 1/2 szerokości drogi.

19 SOFTBETON... Struktura gruntu: grunt nienośny - torf Nadbudowa: cm SOFTBETON 10 cm asfaltowa warstwa nośna wkładka z geotekstyliów ze specjalną emulsją asfaltową (wkładka asfaltowa) 5,5 cm asfaltowa warstwa wiążąca 3,5 cm asfaltowa warstwa nawierzchniowa

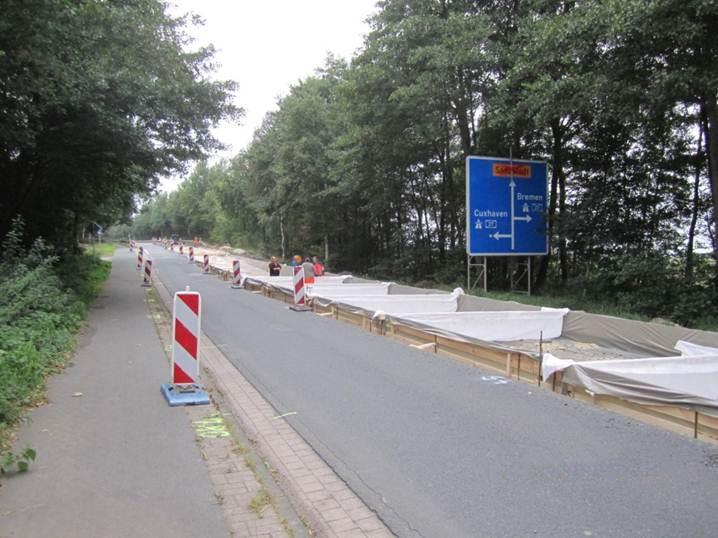

20 Miejsce wbudowania SOFTBETON-u

22 SOFTBETON... Materiał: SOFTBETON A850 FA Właściwości: Wytrzymałość na ściskanie: > 2 N / mm 2 Wytrzymałość na rozciąganie przy zginaniu: > 1 N / mm 2 Ciężar przy wykonaniu: 850 kg / m 3 Gęstość (stan powietrznosuchy): 650 kg / m 3 Woda: maks. 45 %

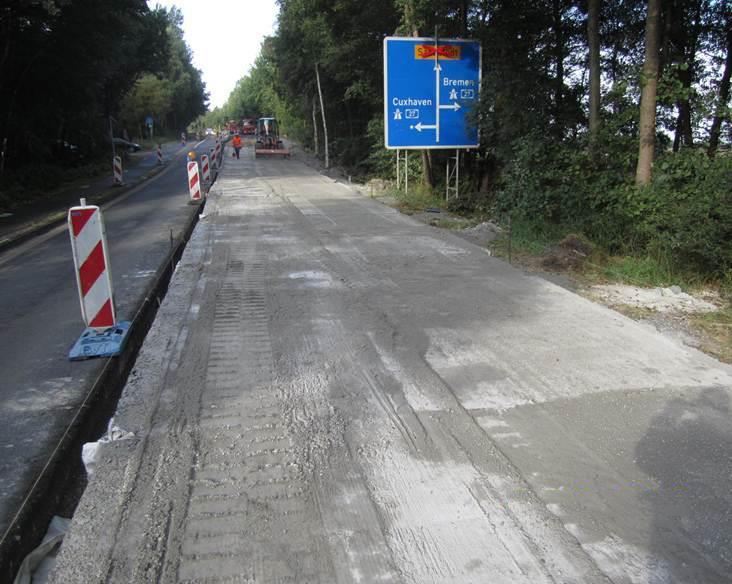

23 SOFTBETON... Harmonogram: Przygotowanie (oszalowanie) 0,5 dnia Wylanie SOFTBETONu (w dwóch warstwach) 2,0 dni Czas wiązania SOFTBETON 5,0-7,0 dni Frezowanie SOFTBETONu 0,5 dnia Asfaltowa warstwa nośna łącznie z wkładką asfaltową 0,5 dnia Asfaltowa warstwa wiążąca 0,5 dnia Asfaltowa warstwa nawierzchniowa 0,5 dnia Łącznie 9,5-11,5 dni

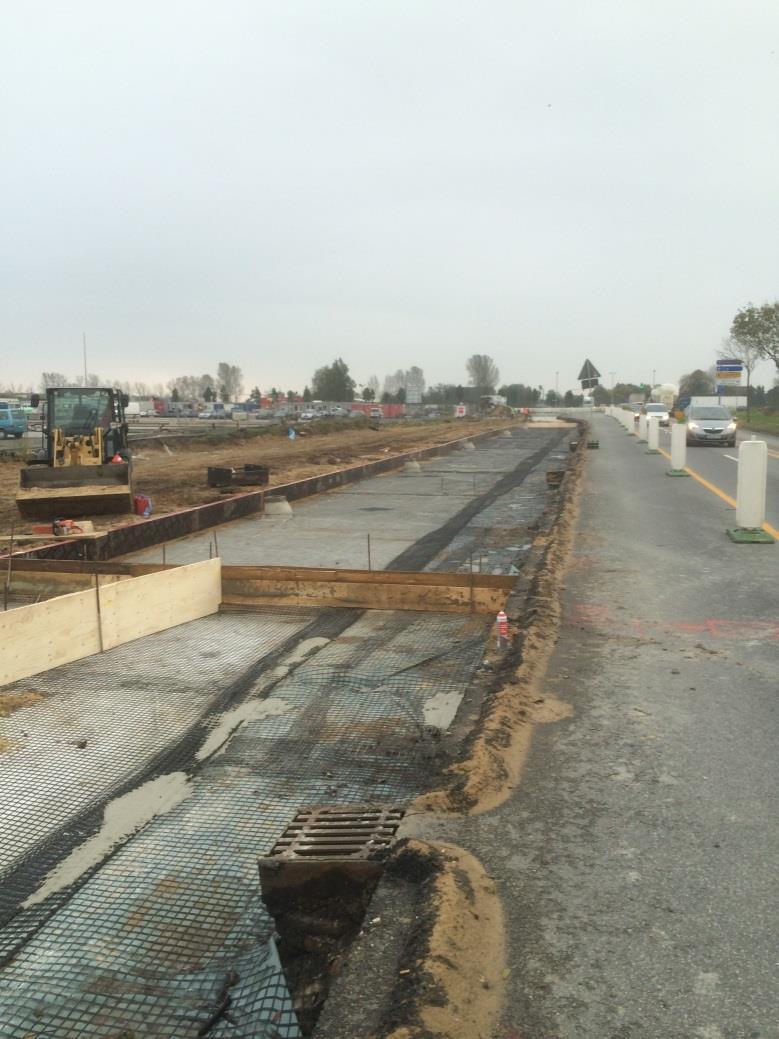

29 Przebudowa drogi B1 Ikea

33 Dziękujemy za uwagę Cellcontec GmbH Schulenburgstr D Wolfsburg Osoba do kontaktu: Dipl.-Ing. Hanna Jarosz Tannenweg 8 B D Wennigsen Tel.: +49 (0) Fax: +49 (0) hj@cellcontec.com
