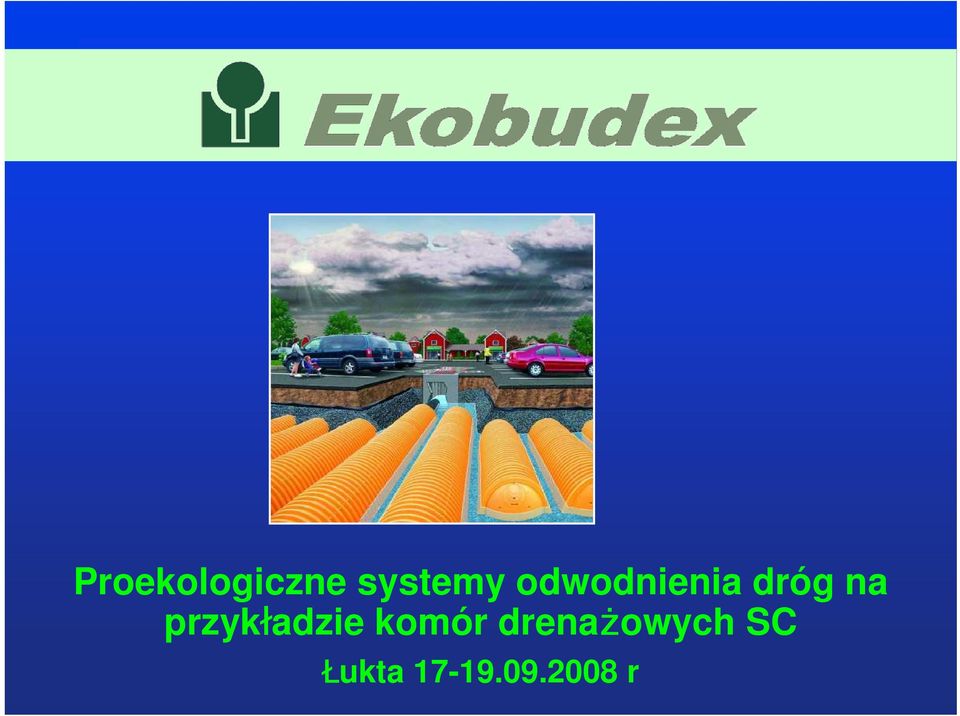

1 Proekologiczne systemy odwodnienia dróg na przykładzie komór drenażowych SC Łukta r

2

3 Zalane ulice i drogi Gdańsk 2007 Łódź 2007

4 Katastrofy drogowe Kraków w 2007 Szczecin 2007

5 Wypadki drogowe

6 Rowy przydrożne GDDKiA Wytyczne styczeń 2008 GDDKiA Wytyczne styczeń 2008

7 Zbiorniki retencyjne -problemy użytkowania

8 Odprowadzanie wód w d opadowych

9 Wpływ odprowadzania wód w d opadowych na środowisko Urządzenia retencyjne ograniczają zagrożenie powodzią Wspomaga tworzenie się nowych wód gruntowych Zanieczyszczone wody deszczowe mogą być filtrowane przez glebę zanim osiągną wody gruntowe Odciąż ążenie miejskich sieci kanalizacyjnych w czasie ulewnych deszczy Ochrona otaczających obszarów wodnych i innych elementów przyrody

10 Technologie odprowadzania wód w opadowych rys historyczny Studnia chłonna, Babilon (3000 lat p.n.e) Ulica w starożytnej Pompei

11 Sposoby odprowadzania wód w d opadowych - tradycyjne Rów w chłonny Rura o dużej średnicy Studnia chłonna Zbiornik retencyjny

12 Sposoby odprowadzania wód w opadowych nowoczesne Studnia chłonna Skrzynka klasyczna

13 Sposoby odprowadzania wód opadowych nowoczesne Uszkodzenia Rura o dużej średnicy Korozja

14 KOMORY DRENAŻOWE SC

15 Zasada działania ania Zasada działania komór drenażowych bazuje na tradycyjnym podejściu do odprowadzania wód opadowych, tj.: powierzchniowych zbiornikach retencyjnych trawiastych rowach odwadniających studniach chłonnych rurowych drenażach rozsączających eliminując jednocześnie wiele jego niedoskonałości.

16 Komora SC i SC Wymiary (szer. x dł. d. x wys.): SC x 217 x 76 cm, pojemność od 2,12 m 3 do 2,60 m 3 SC x 217 x 41 cm, pojemność od 0,90 m3 do 1,20 m3

17 Konstrukcja komór r drenażowych Kształt t komory został zaprojektowany w oparciu o normy do budowy mostów w (AASHTO) Konstrukcja podobna do Rzymskiego mostu - 13 r p.n.e.

18 Tłuczeń element systemu Tłuczeń kamienny mm Przetworzony beton - alternatywa

19 Działanie anie obciąż ążeń na komory drenażowe Okalający tłuczet uczeń tworzy sklepienie. Obciąż ążenia zewnętrzne rozkładaj adają się na sklepieniu a nie na ścianach komór

20 Duża a wytrzymałość mechaniczna 14,5 tony/oś samochodu

21 Komory drenażowe zastosowanie autostrady, drogi krajowe i lokalne, parkingi i miejsca postojowe, zastąpienie rowów przydrożnych, osiedla, tereny rekreacyjne, handlowe, stadiony i obiekty sportowe itp

22 Odprowadzenie wód w d deszczowych z parkingów Likwidacja zbiornika retencyjnego przez zastąpienie go komorami drenażowymi

23 Odprowadzanie wód w d deszczowych z dachu budynku

24 Odprowadzanie wód w d deszczowych - pas zieleni

25 Infiltracja wód w d opadowych do gruntu

26 Retencja zbiornik szczelny Folia Pompa

27 Przepływ wody w systemie Wpływ Ujście

28 Montaż komór r SC-310 i SC-740 Możliwo liwość docięcia cia

29 Montaż komór SC-310 i SC-740 Wykonanie wykopu Ułożenie warstwy tłucznia Przykrycie sytemu Podłączenia Łączenie ciągów Przykrycie systemu

30 Prosta i szybka instalacja 1. Wykop 2. Geowłłóknina 3. Tłłuczeń ń 4. Komory i doprowadzenia 5. Tłłuczeń ń 6. Geowłłoknina 7. Przykrycie i betonowanie 2-4 osoby komór / dziennie

31 Kontrola i konserwacja

32 Kontrola i konserwacja Po Przed

33 Zalety komór r drenażowych cz. 1 Duża pojemność retencyjna od 0,9 m 3 do 2,60 m 3 Duża powierzchnia filtracji i infiltracji (szczeliny w ścianach bocznych) Otwarte dno komory ułatwia odprowadzanie wód opadowych do gruntu Niski kształt komór (41 cm) czyni je idealnymi w warunkach wysokiego poziomu wód gruntowych

34 Zalety komór drenażowych cz. 2 Możliwość lokalizacji komór pod drogami, parkingami oraz wszędzie tam, gdzie istnieją ograniczenia przestrzenne System komorowy wytrzymuje obciąż ążenia pojazdu o nacisku do 14,5 t/oś samochodu - dzięki konstrukcji komory (odwrócona litera U) oraz dużej wytrzymałości polietylenu Łatwy transport Prosty montaż

35 Zalety komór drenażowych cz. 3 Możliwość inspekcji za pomocą kamer, konserwacji oraz czyszczenia Możliwość wykorzystania zmagazynowanej wody deszczowej do: nawodnień upraw, trawników itp. spłukiwania urządzeń sanitarnych (np. obiekty sportowe- stadiony) prac porządkowych procesów technologicznych w usługach i przemyśle

36 Przykłady realizacji - modernizacja drogi

37 Przykłady realizacji Stadion baseball (2 600 szt. SC-310) Super Market (1 020 szt. SC-740)

38 Przykłady realizacji Lotnisko w Seattle

39 Przykłady realizacji Aldi

40 Aprobata techniczna IBDiM Pełny tekst aprobaty prześlemy na życzenie zainteresowanych

41 Wykorzystanie wody opadowej = oszczędzanie wody!! nawadnianie upraw i trawników spłukiwanie urządzeń sanitarnych pralki automatyczne, prace porządkowe mycie samochodu, procesy technologiczne w usługach i przemyśle itp.. Dzięki takiemu wykorzystaniu wody opadowej możemy zaoszczędzić połowę zużywanej wody.

42 Wykorzystanie wody opadowej Gospodarstwo domowe

43 Wykorzystanie wody opadowej Lotnisko we Frankfurcie Stadion w Kielcach

44 EURO 2012 w Polsce Budowa ok. 625 km publicznych autostrad modernizacja lub budowa ok km dróg ekspresowych modernizacja ponad 1500 km linii kolejowych budowa 5 nowych lotnisk oraz unowocześnienie istniejących budowa lub modernizacja stadionów w 6 miastach budowa około 230 obiektów hotelowych budowa lokalnych dróg dojazdowych, parkingów, stacji benzynowych itp Tysiące kilometrów nowych sieci, setki zbiorników retencyjnych oraz modernizacja istniejących miejskich sieci kanalizacji deszczowej.

45 Publikacje Odwodnienia dróg Roman Edel pozostałe e na.

46 do zobaczenia Więcej informacji: Katarzyna Gudelis-Taraszkiewicz EKOBUDEX Sp. z o.o. tel.: (058) ul. Kościerska 7 (058) Gdańsk fax: (058) komory@ekobudex.com.pl
