1 ODWODNIENIA LINIOWE

2 ODWODNIENIA LINIOWE

3 ODWODNIENIA LINIOWE SYSTEM HYDROTEC MINI MINI 100A 100B HYDROline HYDROLINE F900 TOP TOP 100 MAXI MAXI MAXI F1 MAXI F HYDROblock HYDROBLOCK System segmentowy do łatwego samodzielnego montażu. MINI 100A - klasa A15 ruszt szczelinowy ocynkowany MINI 100B - klasa A15, B125 - ruszt kratowy ocynkowany - ruszt kratowy żeliwny Odwodnienie niskoprofilowe - ruszt płaski klasy A15 do F900 z żeliwa sferoidalnego, do zabudowy w betonie. Wielofunkcyjny system TOP ruszt szczelinowy ocynkowany: klasa A15, C250 ruszt kratowy ocynkowany: klasa C250 ruszt z żeliwa sferoidalnego: klasa C250 Optymalne rozwiązanie w przypadku dużych obciążeń drogowych MAXI 100: klasy C250 do F900 MAXI 150: klasy D400 do F900 MAXI 200: klasy D400 do F900 System odwodnień o podwyższonym stopniu bezpieczeństwa do stosowania w ekstremalnych warunkach MAXI F1: klasy D400 do F900 Monolityczny system odwodnienia liniowego klasy F900 z żeliwa sferoidalnego. Główną zaletą jest uniwersalne stosowanie i dostosowanie do różnych wymagań zabudowy.

4 ODWODNIENIA LINIOWE ZALETY SYSTEMU HYDROTEC łatwe połączenie z rurami sieci kanalizacji deszczowej proste wykonanie zakończenia kanału ścianki czołowe otwory odpływowe w dnie korytka DN100/150/200 podłużne szczeliny zapewniają niezawodne odprowadzanie wody wygodne otwieranie i zamykanie w pozycji stojącej opatentowane, bezśrubowe mocowanie rusztów ZALETY SYSTEMU wszystkie korpusy korytek wykonane z betonu wzmocnionego włóknem szklanym (klasa wytrzymałości betonu C35/45) szczelność na substancje płynne zgodnie z normą EN 1433 szczelność na substancje płynne zgodnie z normą EN 1433 odporność na mróz i działanie soli drogowej odpowiadająca normie EN 1433 i ÖNORM (symbol +R oznacza najwyższą odporność na mróz i działanie soli drogowej według normy EN 1433) kontrola wewnętrzna zgodnie z normą EN 1433 kontrola zewnętrzna zgodnie z normą DIN V MPA Bremen - KIWA zgodnie z wytycznymi BRL 5070 Elementy betonowe ZALETY KORYTEK Z U WŁÓKNISTEGO równe powiechrznie zewnętrzne korytka o przekroju w formie prostokąta (bez uskoków, załamań itp.) gwarantują doskonałe parametry wytrzymałościowe oraz optymalny rozkład naprężeń na fundament korytko i otulina betonowa wykazują tę samą rozszerzalność cieplną nieznaczny poziom emisji CO2 oraz niska energochłonność w procesie produkcji produkt przyjazny dla środowiska w pełni nadający się do recyklingu produkt nie łatwopalny wyższa odporność na ścieranie w porównaniu z polimerobetonem

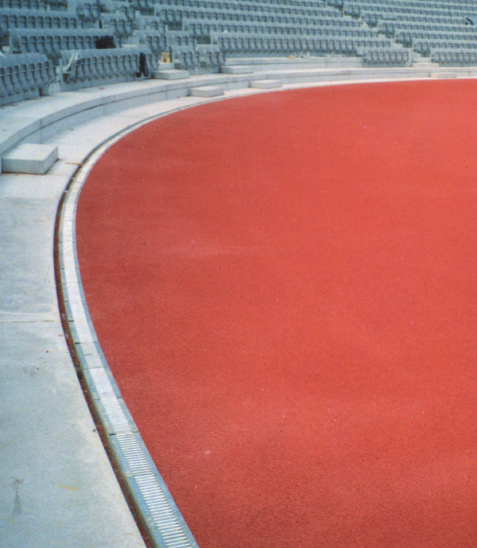

5 MINI OPIS SYSTEMU praktyczny system do łatwego samodzielnego montażu każdy element przystosowany do wykonania pionowego odpływu ruszty nie zakleszczają się pomiędzy przylegającymi kostkami brukowymi ruszt szczelinowy zapewnia ochronę krawędzi MINI STADION AARHUS, DANIA System MINI 100. To prosty system segmentowy do łatwego samodzielnego montażu. Elementy mają długość i 1000 mm i dzięki odpowiedniemu wyprofilowaniu zakończeń można je w prosty sposób ze sobą połączyć. Każdy element jest przygotowany do zainstalowania odpływu pionowego (). Dopasowany ruszt szczelinowy i ruszt kratowy sprawiają, iż powierzchnia między korytkiem a przylegającym obszarem ruchu jest równa i estetyczna. Oprócz zastosowania na posesjach prywatnych system MINI można również wykorzystać na obszarach dla ruchu pieszego, dziedzińcach i parkingach dla samochodów osobowych. Krawędzie rusztów zachodzą na korpusy korytek i dlatego nie zakleszczają się między przylegającymi powierzchniami kostki brukowej. Ruszt szczelinowy jest trwale zespolony z dolnym korpusem betonowym. podjazdy do garaży tarasy wjazdy na posesje place, skwery MINI STADION AARHUS, DANIA STAL

6 MINI A15 RUSZT SZCZELINOWY OCYNKOWANY - SZEROKOŚĆ SZCZELIN POWIERZCHNIA WLOTOWA 280 cm 2 /m ochrona krawędzi ARTYKUŁ KORYTKO profilowane ścianki czołowe CIĘŻAR [KG] DŁUGOŚĆ [MM] WYSOKOŚĆ [MM] ILOŚĆ / PALETA POCZĄTEK KONIEC [SZT.] , , SKRZYNKA ODPŁYWOWA , stosowany wyłącznie na powierzchniach przeznaczonych dla ruchu pieszych i rowerzystów. Podjazdy do garaży, tarasy, wjazdy na posesje, place, skwery. klasa A15 ruszt szczelinowy ocynkowany STAL korpus korytka wykonany z betonu wzmocnionego włóknem szklanym (klasa wytrzymałości betonu C35/45) z normą EN 1433 odporność na mróz i działanie soli drogowej odpowiadająca normie EN 1433 i ÖNORM (symbol +R oznacza najwyższą odporność na mróz i działanie soli drogowej według normy EN 1433) kontrola wewnętrzna zgodnie z normą EN 1433 kontrola zewnętrzna zgodnie z normą DIN V MPA Bremen - KIWA zgodnie z wytycznymi BRL 5070 Elementy betonowe dostępne długości korytek: i 1000 mm korytka przygotowane do zainstalowania odpływu pionowego () ruszt szczelinowy zapewnia ochronę krawędzi skrzynka odpływowa z ocynkowanym osadnikiem zanieczyszczeń ścianka czołowa nr art króciec rurowy nr art syfon nr art ŁĄCZENIE Z KAN. DESZCZOWĄ ZAKOŃCZENIE KANAŁU OTWORY ODPŁYWOWE

7 MINI B125 RUSZT KRATOWY OCYNKOWANY - SZEROKOŚĆ KRATEK POWIERZCHNIA WLOTOWA 848 cm 2 /m ochrona krawędzi ARTYKUŁ KORYTKO profilowane ścianki czołowe CIĘŻAR [KG] DŁUGOŚĆ [MM] WYSOKOŚĆ [MM] ILOŚĆ / PALETA POCZĄTEK KONIEC [SZT.] , , SKRZYNKA ODPŁYWOWA , drogi i obszary dla pieszych, powierzchnie równorzędne, parkingi lub tereny parkowania samochodów osobowych klasa B125 ruszt kratowy ocynkowany korpus korytka wykonany z betonu wzmocnionego STAL włóknem szklanym (klasa wytrzymałości betonu C35/45) z normą EN 1433 odporność na mróz i działanie soli drogowej odpowiadająca normie EN 1433 i ÖNORM (symbol +R oznacza najwyższą odporność na mróz i działanie soli drogowej według normy EN 1433) kontrola wewnętrzna zgodnie z normą EN 1433 kontrola zewnętrzna zgodnie z normą DIN V MPA Bremen - KIWA zgodnie z wytycznymi BRL 5070 Elementy betonowe dostępne długości korytek: i 1000 mm korytka przygotowane do zainstalowania odpływu pionowego () ruszt kratowy zapewnia ochronę krawędzi skrzynka odpływowa z ocynkowanym osadnikiem zanieczyszczeń ścianka czołowa nr art króciec rurowy nr art syfon nr art ŁĄCZENIE Z KAN. DESZCZOWĄ ZAKOŃCZENIE KANAŁU OTWORY ODPŁYWOWE

8 MINI B125 RUSZT KRATOWY ŻELIWNY POWIERZCHNIA WLOTOWA 528 cm 2 /m ochrona krawędzi ARTYKUŁ KORYTKO profilowane ścianki czołowe 120 CIĘŻAR [KG] DŁUGOŚĆ [MM] WYSOKOŚĆ [MM] ILOŚĆ / PALETA POCZĄTEK KONIEC [SZT.] , , SKRZYNKA ODPŁYWOWA , drogi i obszary dla pieszych, powierzchnie równorzędne, parkingi lub tereny parkowania samochodów osobowych klasa B125 ruszt szczelinowy z żeliwa sferoidalnego korpus korytka wykonany z betonu wzmocnionego włóknem szklanym (klasa wytrzymałości betonu C35/45) z normą EN 1433 odporność na mróz i działanie soli drogowej odpowiadająca normie EN 1433 i ÖNORM (symbol +R oznacza najwyższą odporność na mróz i działanie soli drogowej według normy EN 1433) kontrola wewnętrzna zgodnie z normą EN 1433 kontrola zewnętrzna zgodnie z normą DIN V MPA Bremen - KIWA zgodnie z wytycznymi BRL 5070 Elementy betonowe dostępne długości korytek: i 1000 mm korytka przygotowane do zainstalowania odpływu pionowego () kształt rusztu zapewnia ochronę krawędzi skrzynka odpływowa z ocynkowanym osadnikiem zanieczyszczeń ścianka czołowa nr art króciec rurowy nr art syfon nr art ŁĄCZENIE Z KAN. DESZCZOWĄ ZAKOŃCZENIE KANAŁU OTWORY ODPŁYWOWE

9 HYDROline OPIS SYSTEMU HYDROline LYNGBY, DANIA HYDROline KOMENDA STRAŻY POŻARNEJ, SZWAJCARIA Ruszt płaski HYDROline z żeliwa sferoidalnego to doskonałe rozwiązanie do zastosowań w szczególnych warunkach zabudowy. Produkt ten cechuje wyjątkowo prosty montaż oraz bardzo wysoka wytrzymałość na obciążenia statyczne i dynamiczne. Dzięki swojej konstrukcji ruszt HYDROline gwarantuje skuteczne odwodnienie powierzchni poprzez odprowadzanie wody opadowej w połączeniu z jej odparowaniem. HYDROline LYNGBY, DANIA HYDROline GARAŻ SZWAJCARIA PODZIEMNY, SZWAJCARIA

10 ZINTEGROWANY SYSTEM ZARZĄDZANIA ISO 9001 ISO HYDROline ODWODNIENIE NISKOPROFILOWE - RUSZT PŁASKI 122 ruszt pełnożeliwny 16 forma wklęsła - ochrona przed wypływem kotfy na spodniej stronie rusztu do mocowania w betonie optymalna szerokość krawędzi PRO-P element odpływowy z króćcem DN100 trzpień zabezpieczający ruszt - ochrona przed kradzieżą i wandalizmem Obszary o ograniczonej głębokości posadowienia odwodnienia jak parkingi wielopoziomowe, parkingi podziemne, tarasy itp. Strefy ruchu pieszych i rowerzystów (bezpieczny również dla osób na wózkach inwalidzkich) Obszary nie narażone na bezpośrednie występowanie wód opadowych np. zadaszone lub częściowo zadaszone place, pasaże, perony kolejowe itp. Obszary przemysłowe, lotniska. Odwodnienia naprawcze np. w przypadku pękniętego lub wadliwego korytka tradycyjnego. klasy obciążenia A15 do F900 ruszt: żeliwo sferoidalne element standardowy 120x1000mm element odpływowy 120xmm wysokość 30 mm ciężar 12 kg niewielka głębokość posadowienia minimalne wymagania w zakresie projektowania i zabudowy maksymalna odporność na obciążenia łatwe czyszczenie stabilność ergonomiczna obsługa i użytkowanie specjalnie profilowany spód rusztu i kotwa do trwałego zespolenia z podbudową betonową specjalnie profilowane boki rusztu umożliwiające trwałe połączenie z podłożem ścianka czołowa nr art pomoc montażowa nr art łącznik nr art ARTYKUŁ NR. ART. SZEROKOŚĆ [mm] DŁUGOŚĆ [mm] CIĘŻAR HYDROLINE ELEMENT STANDARDOWY HYDROLINE ELEMENT ODPŁYWOWY Z KRÓĆCEM DN ścianka czołowa łącznik pomoc montażowa

11 TOP100 OPIS SYSTEMU ruszty żeliwne ocynkowane szczelinowe lub kratowe bezśrubowe, opatentowane mocowanie rusztów zabezpieczenie krawędzi z ocynkowanej blachy stalowej korytko specjalne do montażu korpus korytka wykonany z betonu wzmocnionego krzyżowego włóknem szklanym C35/45 precyzyjnie wykonane profile kształtek łączących solidne zakotwienie dzięki ożebrowaniu wzdłużnemu prefabrykowana podstawa dla pionowego odejścia DN100 / 150 pewne połączenie korytek za pomocą falców spełnia wymagania norm EN1433, DIN19580, typ M TOP 100 STADION ARHUS Wielofunkcyjny system TOP spełnia wymagania dla klas obciążeń od A15 do C250 oraz posiada różnorodne ruszty, takie jak szczelinowe ocynkowane, kratowe ocynkowane czy szczelinowe z żeliwa sferoidalnego. Wszystkie korytka dostarczane są wraz z zamontowanymi rusztami. ciągi komunikacyjne dla pieszych, ścieżki rowerowe, dziedzińce, place, skwery parkingi dla samochodów osobowych ryglowanie TOP KORYTKO 1000 MM BEZ SPADKU KORYTKO 1000 MM ZE SPADKIEM KORYTKO MM BEZ SPADKU KORYTKO SPECJALNE MM BEZ SPADKU SKRZYNKA ODPŁYWOWA SKRZYNKA OSADOWA TOP 100 KOPENHAGA STAL

12 TOP100 A15-C250 RUSZT SZCZELINOWY STALOWY - OCYNKOWANY STALOWE ZABEZPIECZENIE KRAWĘDZI POWIERZCHNIA WLOTOWA 359 cm 2 /m SZEROKOŚĆ SZCZELIN 10mm 10 mm KORPUS KORYTKA DŁ. 1000mm KORYTKO SPECJALNE DŁ. mm 18 HE POCZĄTEK Einlauf ochrona krawędzi DN 150, OWAL HA KONIEC Auslauf profilowane ścianki czołowe ŁĄCZENIE Z KAN. DESZCZOWĄ H DN 150, OWAL ZAKOŃCZENIE KANAŁU H ciągi komunikacyjne dla pieszych, ścieżki rowerowe, dziedzińce, place, skwery parkingi dla samochodów osobowych klasa: A15-C250 ruszt szczelinowy ocynkowany ze stalowym zabezpieczeniem krawędzi powierzchnia wlotowa 359 cm 2 /m szerokość szczelin 10mm korpus korytka wykonany z betonu wzmocnionego STAL włóknem szklanym (klasa wytrzymałości betonu C35/45) z normą EN1433 odporność na mróz i działanie soli drogowej odpowiadająca normie EN 1433 i ÖNORM (symbol +R oznacza najwyższą odporność na mróz i działanie soli drogowej według normy EN 1433) kontrola wewnętrzna zgodnie z normą EN 1433 kontrola zewnętrzna zgodnie z normą DIN V MPA Bremen - KIWA zgodnie z wytycznymi BRL 5070 Elementy betonowe dostępne długości korytek: i 1000mm korytka przygotowane do zainstalowania odpływu pionowego () ruszt szczelinowy zapewnia ochronę krawędzi skrzynka odpływowa z ocynkowanym osadnikiem zanieczyszczeń ścianka czołowa zamknięta nr art ścianka czołowa otwarta do połączeń z rurą DN100 nr art ścianka czołowa żeliwna dla wys. 160 nr art dla wys. 185 nr art syfon DN100 nr art OTWORY ODPŁYWOWE KORYTKO SPECJALNE DO MONTAŻU KRZYŻOWEGO RYGLOWANIE TOP

13 TOP100 A15-C250 RUSZT SZCZELINOWY OCYNKOWANY STALOWE ZABEZPIECZENIE KRAWĘDZI ARTYKUŁ KORYTKO PODSTAWOWE , , , , KORYTKO SPECJALNE , , KORYTKO PODSTAWOWE , , , , KORYTKO SPECJALNE , , KORYTKO PODSTAWOWE , , , , KORYTKO SPECJALNE , , SKRZYNKA ODPŁYWOWA , ,0 10 KORYTKA , , ZE SPADKIEM 0,5% , , A15 CIĘŻAR , , , , , , KORYTKA , , ZE SPADKIEM 0,5% , , AKCESORIA TOP100: SYFON DN ŚCIANKA CZOŁOWA ŻELIWNA WYS WYS C250 CIĘŻAR DŁUGOŚĆ WYSOKOŚĆ [mm] ILOŚĆ / PALETA [mm] Początek Koniec [szt.] , , , , , , ŚCIANKA CZOŁOWA ZAMKNIĘTA ŚCIANKA CZOŁOWA OTWARTA - DN SKRZYNKA OSADOWA 970 DN 150 SKRZYNKA ODPŁYWOWA Z OCYNKOWANYM OSADNIKIEM STAL

14 Bauhöhe Bauhöhe ZINTEGROWANY SYSTEM ZARZĄDZANIA ISO 9001 ISO TOP100 A15-C250 RUSZT SZCZELINOWY OCYNKOWANY OCYNKOWANE ZABEZPIECZENIE KRAWĘDZI KORYTKA NISKIE POWIERZCHNIA WLOTOWA 359 cm 2 /m SZEROKOŚĆ SZCZELIN 10mm ochrona krawędzi 10 mm KORPUS KORYTKA DŁ. 1000mm KORYTKO SPECJALNE DŁ. mm ARTYKUŁ ryglowanie TOP ruszt szczelinowy profilowane ścianki czołowe H H i A l f l m n ciągi komunikacyjne dla pieszych, ścieżki rowerowe, dziedzińce, place, skwery parkingi dla samochodów osobowych ścianka czołowa dla wys. 80 nr art dla wys. 100 nr art dla wys. 120 nr art KORYTKO PODSTAWOWE , , KORYTKO Z ODPŁYWEM* , , KORYTKO SPECJALNE , , KORYTKO PODSTAWOWE , , A15 CIĘŻAR KORYTKO Z ODPŁYWEM* , , KORYTKO SPECJALNE , , KORYTKO PODSTAWOWE , , C250 korytka niskie klasa: A15-C250 ruszt szczelinowy ocynkowany z ocynkowanym zabezpieczeniem krawędzi powierzchnia wlotowa 359 cm 2 /m szerokość szczelin 10mm STAL korpus korytka wykonany z betonu wzmocnionego włóknem szklanym (klasa wytrzymałości betonu C35/45) z normą EN1433 odporność na mróz i działanie soli drogowej odpowiadająca normie EN1433 i ÖNORM (symbol +R oznacza najwyższą odporność na mróz i działanie soli drogowej według normy EN 1433) kontrola wewnętrzna zgodnie z normą EN 1433 kontrola zewnętrzna zgodnie z normą DIN V MPA Bremen - KIWA zgodnie z wytycznymi BRL 5070 Elementy betonowe dostępne długości korytek: i 1000mm korytka przygotowane do zainstalowania odpływu pionowego () ruszt szczelinowy zapewnia ochronę krawędzi CIĘŻAR DŁUGOŚĆ WYSOKOŚĆ [mm] ILOŚĆ / PALETA Początek Koniec KORYTKO Z ODPŁYWEM* , , KORYTKO SPECJALNE , , [mm] [szt.]

15 TOP100 C250 RUSZT KRATOWY OCYNKOWANY STALOWE ZABEZPIECZENIE KRAWĘDZI POWIERZCHNIA WLOTOWA 900 cm 2 /m WYMIARY SZCZELIN RUSZTU 30x10mm KORPUS KORYTKA DŁ. 1000mm KORYTKO SPECJALNE DŁ. mm 18 HE POCZĄTEK Einlauf ochrona krawędzi DN 150, OWAL HA KONIEC Auslauf profilowane ścianki czołowe ŁĄCZENIE Z KAN. DESZCZOWĄ DN 150, OWAL ruszt szczelinowy 30x10 ryglowanie TOP H ZAKOŃCZENIE KANAŁU H ciągi komunikacyjne dla pieszych, ścieżki rowerowe, dziedzińce, place, skwery parkingi dla samochodów osobowych klasa C250 ruszt kratowy ocynkowany ze stalowym zabezpieczeniem krawędzi powierzchnia wlotowa 900 cm 2 /m wymiary szczelin 30x10mm korpus korytka wykonany z betonu wzmocnionego włóknem szklanym (klasa wytrzymałości betonu C35/45) z normą EN1433 odporność na mróz i działanie soli drogowej odpowiadająca normie EN 1433 i ÖNORM (symbol +R oznacza najwyższą odporność na mróz i działanie soli drogowej według normy EN 1433) kontrola wewnętrzna zgodnie z normą EN 1433 kontrola zewnętrzna zgodnie z normą DIN V MPA Bremen - KIWA zgodnie z wytycznymi BRL 5070 Elementy betonowe dostępne długości korytek: i 1000mm korytka przygotowane do zainstalowania odpływu pionowego () skrzynka odpływowa z ocynkowanym osadnikiem zanieczyszczeń ścianka czołowa zamknięta nr art ścianka czołowa otwarta do połączeń z rurą DN100 nr art ścianka czołowa żeliwna dla wys. 160 nr art dla wys. 185 nr art syfon DN100 nr art OTWORY ODPŁYWOWE KORYTKO SPECJALNE DO MONTAŻU KRZYŻOWEGO RYGLOWANIE TOP STAL

16 TOP100 C250 RUSZT KRATOWY OCYNKOWANY STALOWE ZABEZPIECZENIE KRAWĘDZI ARTYKUŁ KORYTKO PODSTAWOWE , , KORYTKO SPECJALNE , KORYTKO PODSTAWOWE , , KORYTKO SPECJALNE , KORYTKO PODSTAWOWE , , KORYTKO SPECJALNE , SKRZYNKA ODPŁYWOWA ,4 10 KORYTKA , ZE SPADKIEM 0,5% , C250 CIĘŻAR DŁUGOŚĆ WYSOKOŚĆ [mm] Początek Koniec ILOŚĆ / PALETA , , , KORYTKA , ZE SPADKIEM 0,5% , AKCESORIA TOP100: SYFON DN ŚCIANKA CZOŁOWA ŻELIWNA WYS WYS [mm] [szt.] , , , ŚCIANKA CZOŁOWA ZAMKNIĘTA ŚCIANKA CZOŁOWA OTWARTA - DN SKRZYNKA OSADOWA 970 DN 150 SKRZYNKA ODPŁYWOWA Z OCYNKOWANYM OSADNIKIEM STAL

17 Bauhöhe ZINTEGROWANY SYSTEM ZARZĄDZANIA ISO 9001 ISO TOP100 C250 RUSZT KRATOWY OCYNKOWANY OCYNKOWANE ZABEZPIECZENIE KRAWĘDZI KORYTKA NISKIE POWIERZCHNIA WLOTOWA 900 cm 2 /m WYMIARY SZCZELIN RUSZTU 30x10mm KORPUS KORYTKA DŁ. 1000mm 8 KORYTKO SPECJALNE DŁ. mm ochrona krawędzi ARTYKUŁ 1000 ryglowanie TOP profilowane ścianki czołowe H H i A l f l m n KORYTKO PODSTAWOWE , KORYTKO Z ODPŁYWEM* , KORYTKO SPECJALNE , KORYTKO PODSTAWOWE , C250 CIĘŻAR DŁUGOŚĆ WYSOKOŚĆ [mm] ILOŚĆ / PALETA [mm] Początek Koniec [szt.] KORYTKO Z ODPŁYWEM* , KORYTKO SPECJALNE , KORYTKO PODSTAWOWE , ruszt kratowy KORYTKO Z ODPŁYWEM* , KORYTKO SPECJALNE , ciągi komunikacyjne dla pieszych, ścieżki rowerowe, dziedzińce, place, skwery parkingi dla samochodów osobowych STAL korytka niskie klasa: C250 ruszt kratowy ocynkowany z ocynkowanym zabezpieczeniem krawędzi powierzchnia wlotowa 359 cm 2 /m wymiary szczelin 30/10mm korpus korytka wykonany z betonu wzmocnionego włóknem szklanym (klasa wytrzymałości betonu C35/45) z normą EN1433 odporność na mróz i działanie soli drogowej odpowiadająca normie EN1433 i ÖNORM (symbol +R oznacza najwyższą odporność na mróz i działanie soli drogowej według normy EN 1433) kontrola wewnętrzna zgodnie z normą EN 1433 kontrola zewnętrzna zgodnie z normą DIN V MPA Bremen - KIWA zgodnie z wytycznymi BRL 5070 Elementy betonowe dostępne długości korytek: i 1000mm korytka przygotowane do zainstalowania odpływu pionowego () ścianka czołowa dla wys. 80 nr art dla wys. 100 nr art dla wys. 120 nr art

18 TOP100 A15-C250 RUSZT SZCZELINOWY ŻELIWNY STALOWE ZABEZPIECZENIE KRAWĘDZI POWIERZCHNIA WLOTOWA 564 cm 2 /m SZEROKOŚĆ SZCZELIN 14mm KORPUS KORYTKA DŁ. 1000mm KORYTKO SPECJALNE DŁ. mm 18 HE POCZĄTEK Einlauf SZEROKOŚĆ SZCZELIN 14mm ochrona krawędzi 1000 DN 150, OWAL HA KONIEC Auslauf ryglowanie TOP profilowane ścianki czołowe ŁĄCZENIE Z KAN. DESZCZOWĄ H DN 150, OWAL ruszt szczelinowy ZAKOŃCZENIE KANAŁU H ciągi komunikacyjne dla pieszych, ścieżki rowerowe, dziedzińce, place, skwery parkingi dla samochodów osobowych klasa C250 ruszt szczelinowy, żeliwny, ze stalowym zabezpieczeniem krawędzi powierzchnia wlotowa 564 cm 2 /m szerokość szczelin 14mm korpus korytka wykonany z betonu wzmocnionego STAL włóknem szklanym (klasa wytrzymałości betonu C35/45) z normą EN1433 odporność na mróz i działanie soli drogowej odpowiadająca normie EN 1433 i ÖNORM (symbol +R oznacza najwyższą odporność na mróz i działanie soli drogowej według normy EN 1433) kontrola wewnętrzna zgodnie z normą EN 1433 kontrola zewnętrzna zgodnie z normą DIN V MPA Bremen - KIWA zgodnie z wytycznymi BRL 5070 Elementy betonowe dostępne długości korytek: i 1000mm korytka przygotowane do zainstalowania odpływu pionowego () ruszt szczelinowy zapewnia ochronę krawędzi skrzynka odpływowa z ocynkowanym osadnikiem zanieczyszczeń ścianka czołowa zamknięta nr art ścianka czołowa otwarta do połączeń z rurą DN100 nr art ścianka czołowa żeliwna dla wys. 160 nr art dla wys. 185 nr art syfon DN100 nr art OTWORY ODPŁYWOWE KORYTKO SPECJALNE DO MONTAŻU KRZYŻOWEGO RYGLOWANIE TOP

19 TOP100 A15-C250 RUSZT SZCZELINOWY ŻELIWNY STALOWE ZABEZPIECZENIE KRAWĘDZI ARTYKUŁ C250 CIĘŻAR DŁUGOŚĆ [mm] WYSOKOŚĆ [mm] Początek Koniec ILOŚĆ / PALETA KORYTKO PODSTAWOWE , AKCESORIA TOP100: SYFON DN ŚCIANKA CZOŁOWA ŻELIWNA WYS WYS ŚCIANKA CZOŁOWA ZAMKNIĘTA ŚCIANKA CZOŁOWA OTWARTA - DN [szt.] , KORYTKO SPECJALNE , KORYTKO PODSTAWOWE , , KORYTKO SPECJALNE , KORYTKO PODSTAWOWE , , KORYTKO SPECJALNE , SKRZYNKA ODPŁYWOWA ,0 10 SKRZYNKA OSADOWA , KORYTKA , ZE SPADKIEM 0,5% , , , , KORYTKA , ZE SPADKIEM 0,5% , , , , SKRZYNKA OSADOWA 970 DN 150 SKRZYNKA ODPŁYWOWA Z OCYNKOWANYM OSADNIKIEM STAL

20 Bauhöhe Bauhöhe Bauhöhe 158 Bauhöhe Bauhöhe ZINTEGROWANY SYSTEM ZARZĄDZANIA ISO 9001 ISO TOP100 C250 RUSZT SZCZELINOWY ŻELIWNY OCYNKOWANE ZABEZPIECZENIE KRAWĘDZI KORYTKA NISKIE bei Ablaufelement POWIERZCHNIA WLOTOWA 564 cm 2 /m SZEROKOŚĆ SZCZELIN 14mm 8 KORPUS KORYTKA DŁ. 1000mm 8 bei Ablaufelement KORYTKO SPECJALNE DŁ. mm ochrona krawędzi ARTYKUŁ ryglowanie TOP ruszt szczelinowy profilowane ścianki czołowe H H i A l f l m n KORYTKO PODSTAWOWE , KORYTKO Z ODPŁYWEM* , KORYTKO SPECJALNE , KORYTKO PODSTAWOWE , C250 CIĘŻAR KORYTKO Z ODPŁYWEM* , KORYTKO SPECJALNE , KORYTKO PODSTAWOWE , KORYTKO Z ODPŁYWEM* , KORYTKO SPECJALNE , DŁUGOŚĆ WYSOKOŚĆ [mm] [mm] bei Ablaufelement Początek ciągi komunikacyjne dla pieszych, ścieżki rowerowe, dziedzińce, place, skwery parkingi dla samochodów osobowych STAL korytka niskie klasa: C250 ruszt szczelinowy, żeliwny, z ocynkowanym 162 zabezpieczeniem krawędzi bei Ablaufelement powierzchnia wlotowa 564 cm 2 /m szerokość szczelin 14mm korpus korytka wykonany z betonu wzmocnionego włóknem szklanym (klasa wytrzymałości betonu C35/45) z normą EN1433 odporność na mróz i działanie soli drogowej odpowiadająca normie EN1433 i ÖNORM (symbol +R oznacza najwyższą odporność na mróz i działanie soli drogowej według normy EN 1433) kontrola wewnętrzna zgodnie z normą EN 1433 kontrola zewnętrzna zgodnie z normą DIN V MPA Bremen - KIWA zgodnie z wytycznymi BRL 5070 Elementy betonowe dostępne długości korytek: i 1000mm korytka przygotowane do zainstalowania odpływu pionowego () ścianka czołowa dla wys. 80 nr art dla wys. 100 nr art dla wys. 120 nr art Koniec ILOŚĆ / PALETA [szt.]

21 MAXI OPIS SYSTEMU C250 D400 F900 korytko specjalne do montażu krzyżowego ryglowanie MAXI Korytka MAXI dzięki swym doskonałym właściwościom stanowią optymalne rozwiązanie w przypadku dużych obciążeń drogowych. Wszystkie korytka dostarczane są wraz z zamontowanymi rusztami. tereny przemysłowe o silnym obciążeniu ruchem, ścieżki rowerowe / ciągi komunikacyjne dla pieszych, lotniska / trasy wyścigowe, drogi i ulice. Parkingi dla samochodów ciężarowych / tereny załadunku i rozładunku. Opcjonalnie dostępne ze specjalnym ryglowaniem F1. ZALETY SYSTEMU: pewne połączenie korytek za pomocą falców spełnia wymagania norm EN 1433, DIN 19580, typ M ruszty żeliwne z podłużnymi lub poprzecznymi szczelinami, posiadającymi wysoką zdolność odprowadzania wody bezśrubowe, opatentowane mocowanie rusztów solidnie zamocowane zabezpieczenie krawędzi z żeliwa sferoidalnego korpus korytka wykonany z betonu wzmocnionego włóknem szklanym C 35/45 solidne zakotwienie dzięki ożebrowaniu wzdłużnemu zapobiega przed wyporem precyzyjnie wykonane profile kształtek łączących prefabrykowana podstawa dla pionowego odejścia DN100/150 w każdym korytku KORYTKO 1000 MM BEZ SPADKU KORYTKO 1000 MM ZE SPADKIEM KORYTKO MM BEZ SPADKU KORYTKO SPECJALNE MM BEZ SPADKU SKRZYNKA ODPŁYWOWA SKRZYNKA OSADOWA STAL

22 MAXI OBIEKTY REFERENCYJNE MAXI LEM, DANIA MAXI STADION, STUTTGART MAXI KOPENHAGA, DANIA MAXI EXPO 2010, SZANGHAJ

23 MAXI100 C250 RUSZT SZCZELINOWY ŻELIWNY ŻELIWNE ZABEZPIECZENIE KRAWĘDZI POWIERZCHNIA WLOTOWA 554 cm 2 /m SZEROKOŚĆ SZCZELIN 14mm ochrona krawędzi 14 mm KORPUS KORYTKA DŁ. 1000mm KORYTKO SPECJALNE DŁ. mm 18 HE POCZĄTEK Einlauf 1000 DN100 DN150, OWAL HA KONIEC Auslauf ryglowanie MAXI ruszt szczelinowy profilowane ścianki czołowe ŁĄCZENIE Z KAN. DESZCZOWĄ DN100 DN150, OWAL H MAXI 100 A-C H ZAKOŃCZENIE KANAŁU stosowany w nawierzchniach dróg obszarów dla pieszych lub powierzchniach równorzędnych i parkingach samochodów osobowych klasa: C250 ruszt szczelinowy żeliwny z żeliwnym zabezpieczeniem krawędzi powierzchnia wlotowa 554 cm 2 /m szerokość szczelin 14mm bezśrubowe, opatentowane mocowanie rusztów korpus korytka wykonany z betonu wzmocnionego włóknem szklanym (klasa wytrzymałości betonu C35/45) ruszty żeliwne z poprzecznymi szczelinami, posiadającymi wysoką zdolność odprowadzania wody z normą EN1433, DIN19580, typ M odporność na mróz i działanie soli drogowej odpowiadająca normie EN 1433 i ÖNORM (symbol +R oznacza najwyższą odporność na mróz i działanie soli drogowej według normy EN 1433) dostępne długości korytek: i 1000mm korytka przygotowane do zainstalowania odpływu pionowego DN100 solidne zakotwienie dzięki ożebrowaniu wzdłużnemu zapobiega przed wyporem skrzynka odpływowa z ocynkowanym osadnikiem zanieczyszczeń ścianka czołowa zamknięta nr art ścianka czołowa otwarta do połączeń z rurą DN100 nr art ścianka czołowa żeliwna dla wys. 160 nr art dla wys. 185 nr art OTWORY ODPŁYWOWE KORYTKO SPECJALNE DO MONTAŻU KRZYŻOWEGO RYGLOWANIE MAXI

24 MAXI100 C250 RUSZT SZCZELINOWY ŻELIWNY ŻELIWNE ZABEZPIECZENIE KRAWĘDZI ARTYKUŁ KORYTKO PODSTAWOWE , , KORYTKO SPECJALNE , KORYTKO PODSTAWOWE , , KORYTKO SPECJALNE , KORYTKO PODSTAWOWE , , KORYTKO SPECJALNE , C CIĘŻAR DŁUGOŚĆ WYSOKOŚĆ [mm] Początek Koniec ILOŚĆ / PALETA SKRZYNKA ODPŁYWOWA ,5 10 KORYTKA , ZE SPADKIEM 0,5% , , , , KORYTKA , ZE SPADKIEM 0,5% , [mm] [szt.] , , , DOSTĘPNE RÓWNIEŻ W WERSJI DLA STREF RUCHU PIESZYCH - SZEROKOŚĆ SZCZELIN 6mm AKCESORIA MAXI100: SYFON DN ŚCIANKA CZOŁOWA ŻELIWNA WYS WYS ŚCIANKA CZOŁOWA ZAMKNIĘTA ŚCIANKA CZOŁOWA OTWARTA - DN SKRZYNKA OSADOWA 970 DN 150 SKRZYNKA ODPŁYWOWA Z OCYNKOWANYM OSADNIKIEM STAL

25 20 Bauhöhe Bauhöhe ZINTEGROWANY SYSTEM ZARZĄDZANIA ISO 9001 ISO MAXI100 C250 NISKOPROFILOWY, RUSZT SZCZELINOWY ŻELIWNY ŻELIWNE ZABEZPIECZENIE KRAWĘDZI KORYTKA NISKIE POWIERZCHNIA WLOTOWA 554cm 2 /m 1000 SZEROKOŚĆ SZCZELIN 14mm KORPUS KORYTKA DŁ. 1000mm 8 KORYTKO SPECJALNE DŁ. mm ochrona krawędzi ARTYKUŁ 14 ruszt szczelinowy ryglowanie MAXI profilowane ścianki czołowe KORYTKO PODSTAWOWE , KORYTKO Z ODPŁYWEM* , KORYTKO SPECJALNE , KORYTKO PODSTAWOWE , C250 CIĘŻAR KORYTKO Z ODPŁYWEM* , KORYTKO SPECJALNE , KORYTKO PODSTAWOWE , MAXI 100 KL. C-F KORYTKO Z ODPŁYWEM* , KORYTKO SPECJALNE , H H i A l f l m n stosowany w nawierzchniach dróg obszarów dla pieszych lub powierzchniach równorzędnych i parkingach samochodów osobowych korytka niskie klasa: C250 ruszt szczelinowy żeliwny z żeliwnym zabezpieczeniem krawędzi powierzchnia wlotowa 554 cm 2 /m szerokość szczelin 14mm bezśrubowe, opatentowane mocowanie rusztów korpus korytka wykonany z betonu wzmocnionego włóknem szklanym (klasa wytrzymałości betonu C35/45) ruszty żeliwne z poprzecznymi szczelinami, posiadającymi wysoką zdolność odprowadzania wody z normą EN1433, DIN19580, typ M odporność na mróz i działanie soli drogowej odpowiadająca normie EN 1433 i ÖNORM (symbol +R oznacza najwyższą odporność na mróz i działanie soli drogowej według normy EN 1433) dostępne długości korytek: i 1000mm korytka przygotowane do zainstalowania odpływu pionowego DN100 solidne zakotwienie dzięki ożebrowaniu wzdłużnemu zapobiega przed wyporem ścianka czołowa dla wys. 80 nr art dla wys. 100 nr art dla wys. 120 nr art DŁUGOŚĆ WYSOKOŚĆ [mm] ILOŚĆ / PALETA [mm] Początek Koniec [szt.]

26 MAXI100 D400/F900 RUSZT SZCZELINOWY ŻELIWNY ŻELIWNE ZABEZPIECZENIE KRAWĘDZI POWIERZCHNIA WLOTOWA 512 cm 2 /m SZEROKOŚĆ SZCZELIN 12mm KORPUS KORYTKA DŁ. 1000mm KORYTKO SPECJALNE DŁ. mm 18 HE POCZĄTEK Einlauf ochrona krawędzi MAXI 100 D-F H DN100 DN150, OWAL HA KONIEC Auslauf ryglowanie MAXI ruszt szczelinowy profilowane ścianki czołowe ŁĄCZENIE Z KAN. DESZCZOWĄ DN100 DN150, OWAL H ZAKOŃCZENIE KANAŁU obszary o bardzo wysokim natężeniu ruchu dla wszystkich rodzajów pojazdów drogowych, ciągi pieszo-jezdne, utwardzone pobocza oraz obszary parkingowe, drogi ekspresowe, autostrady, obwodnice miast, drogi krajowe o szczególnym obciążeniu ruchem klasa: D400/F900 ruszt kratowy żeliwny z żeliwnym zabezpieczeniem krawędzi powierzchnia wlotowa 512 cm 2 /m szerokość szczelin 12mm bezśrubowe, opatentowane mocowanie rusztów korpus korytka wykonany z betonu wzmocnionego włóknem szklanym (klasa wytrzymałości betonu C35/45) ruszty żeliwne z podłużnymi szczelinami, posiadającymi wysoką zdolność odprowadzania wody z normą EN1433, DIN19580, typ M odporność na mróz i działanie soli drogowej odpowiadająca normie EN 1433 i ÖNORM (symbol +R oznacza najwyższą odporność na mróz i działanie soli drogowej według normy EN 1433) dostępne długości korytek: i 1000mm korytka przygotowane do zainstalowania odpływu pionowego DN100 solidne zakotwienie dzięki ożebrowaniu wzdłużnemu zapobiega przed wyporem skrzynka odpływowa z ocynkowanym osadnikiem zanieczyszczeń ścianka czołowa zamknięta nr art ścianka czołowa otwarta do połączeń z rurą DN100 nr art ścianka czołowa żeliwna dla wys. 160 nr art dla wys. 185 nr art syfon DN100 nr art OTWORY ODPŁYWOWE KORYTKO SPECJALNE DO MONTAŻU KRZYŻOWEGO RYGLOWANIE MAXI

27 MAXI100 D400/F900 RUSZT SZCZELINOWY ŻELIWNY ŻELIWNE ZABEZPIECZENIE KRAWĘDZI ARTYKUŁ KORYTKO PODSTAWOWE , , , , KORYTKO SPECJALNE , , KORYTKO PODSTAWOWE , , D , , KORYTKO SPECJALNE , , KORYTKO PODSTAWOWE , , , , KORYTKO SPECJALNE , , KORYTKO PODSTAWOWE , , , , KORYTKO SPECJALNE , , KORYTKO PODSTAWOWE , , , , KORYTKO SPECJALNE , , SKRZYNKA ODPŁYWOWA , ,0 10 KORYTKA , , ZE SPADKIEM 0,5% , , , , , , , , KORYTKA , , ZE SPADKIEM 0,5% , , SYFON DN AKCESORIA MAXI100: ŚCIANKA CZOŁOWA ŻELIWNA WYS WYS CIĘŻAR F CIĘŻAR DŁUGOŚĆ WYSOKOŚĆ [mm] ILOŚĆ / PALETA [mm] Początek Koniec [szt.] , , , , , , DOSTĘPNE RÓWNIEŻ W WERSJI DLA STREF RUCHU PIESZYCH - SZEROKOŚĆ SZCZELIN 6mm, OPCJONALNIE DOSTĘPNE KORYTKA MAXI F1 - Z RYGLOWANIEM ŚRUBOWYM ŚCIANKA CZOŁOWA ZAMKNIĘTA ŚCIANKA CZOŁOWA OTWARTA - DN SKRZYNKA OSADOWA 970 DN 150 SKRZYNKA ODPŁYWOWA Z OCYNKOWANYM OSADNIKIEM

28 MAXI100 D400/F900 NISKOPROFILOWY, RUSZT SZCZELINOWY ŻELIWNY ŻELIWNE ZABEZPIECZENIE KRAWĘDZI KORYTKA NISKIE POWIERZCHNIA WLOTOWA 512 cm 2 /m SZEROKOŚĆ SZCZELIN 12mm KORPUS KORYTKA DŁ. 1000mm KORYTKO SPECJALNE DŁ. mm 18 HE POCZĄTEK Einlauf ochrona krawędzi ARTYKUŁ MAXI 100 D-F H DN100 DN150, OWAL HA KONIEC Auslauf ryglowanie MAXI ruszt szczelinowy profilowane ścianki czołowe DN100 DN150, OWAL H obszary o bardzo wysokim natężeniu ruchu dla wszystkich rodzajów pojazdów drogowych, ciągi pieszo-jezdne, utwardzone pobocza oraz obszary parkingowe, drogi ekspresowe, autostrady, obwodnice miast, drogi krajowe o szczególnym obciążeniu ruchem korytka niskie klasa: D400/F900 ruszt szczelinowy żeliwny z żeliwnym zabezpieczeniem krawędzi powierzchnia wlotowa 512 cm 2 /m szerokość szczelin 12mm bezśrubowe, opatentowane mocowanie rusztów korpus korytka wykonany z betonu wzmocnionego włóknem szklanym (klasa wytrzymałości betonu C35/45) ruszty żeliwne z podłużnymi szczelinami, posiadającymi wysoką zdolność odprowadzania wody z normą EN1433, DIN19580, typ M odporność na mróz i działanie soli drogowej odpowiadająca normie EN 1433 i ÖNORM (symbol +R oznacza najwyższą odporność na mróz i działanie soli drogowej według normy EN 1433) dostępne długości korytek: i 1000mm korytka przygotowane do zainstalowania odpływu pionowego DN100 solidne zakotwienie dzięki ożebrowaniu wzdłużnemu zapobiega przed wyporem ścianka czołowa dla wys. 80 nr art dla wys. 100 nr art dla wys. 120 nr art KORYTKO PODSTAWOWE , , KORYTKO Z ODPŁYWEM , , KORYTKO SPECJALNE , , KORYTKO PODSTAWOWE , , KORYTKO Z ODPŁYWEM , , KORYTKO SPECJALNE , , KORYTKO PODSTAWOWE , , D CIĘŻAR F CIĘŻAR DŁUGOŚĆ WYSOKOŚĆ [mm] Początek ILOŚĆ / PALETA KORYTKO Z ODPŁYWEM , , KORYTKO SPECJALNE , , [mm] Koniec [szt.]

29 MAXI100 E600 RUSZT KRATOWY ŻELIWNY ŻELIWNE ZABEZPIECZENIE KRAWĘDZI POWIERZCHNIA WLOTOWA 620 cm 2 /m SZEROKOŚĆ SZCZELIN 30/28 mm KORPUS KORYTKA DŁ. 1000mm KORYTKO SPECJALNE DŁ. mm 18 HE POCZĄTEK Einlauf ochrona krawędzi MAXI 100 C-F H DN100 DN150, OWAL ruszt kratowy HA KONIEC Auslauf ryglowanie MAXI profilowane ścianki czołowe DN100 DN150, OWAL powierzchnie poddane dużym naciskom od kół np. rampy, pasy startowe, obszary o bardzo wysokim natężeniu ruchu dla wszystkich rodzajów pojazdów drogowych, ciągi pieszo-jezdne, utwardzone pobocza oraz obszary parkingowe, drogi ekspresowe, autostrady, obwodnice miast, drogi krajowe o szczególnym obciążeniu ruchem klasa: E600 ruszt kratowy żeliwny, z żeliwnym zabezpieczeniem krawędzi powierzchnia wlotowa 620 cm 2 /m szerokość szczelin 30/28 mm bezśrubowe, opatentowane mocowanie rusztów korpus korytka wykonany z betonu wzmocnionego włóknem szklanym (klasa wytrzymałości betonu C35/45) ruszty żeliwne kratowe, posiadające wysoką zdolność odprowadzania wody z normą EN1433, DIN19580, typ M odporność na mróz i działanie soli drogowej odpowiadająca normie EN 1433 i ÖNORM (symbol +R oznacza najwyższą odporność na mróz i działanie soli drogowej według normy EN 1433) dostępne długości korytek: i 1000mm korytka przygotowane do zainstalowania odpływu pionowego DN100 solidne zakotwienie dzięki ożebrowaniu wzdłużnemu zapobiega przed wyporem skrzynka odpływowa z ocynkowanym osadnikiem zanieczyszczeń ścianka czołowa zamknięta nr art ścianka czołowa otwarta do połączeń z rurą DN100 nr art ścianka czołowa żeliwna dla wys. 160 nr art dla wys. 185 nr art syfon DN100 nr art

30 MAXI100 E600 RUSZT KRATOWY ŻELIWNY ŻELIWNE ZABEZPIECZENIE KRAWĘDZI ARTYKUŁ KORYTKO PODSTAWOWE , , KORYTKO SPECJALNE , KORYTKO PODSTAWOWE , E CIĘŻAR DŁUGOŚĆ WYSOKOŚĆ [mm] Początek Koniec ILOŚĆ / PALETA , KORYTKO SPECJALNE , KORYTKO PODSTAWOWE , , KORYTKO SPECJALNE , KORYTKO PODSTAWOWE , , KORYTKO SPECJALNE , KORYTKO PODSTAWOWE , , KORYTKO SPECJALNE , SKRZYNKA ODPŁYWOWA ,5 10 KORYTKA , ZE SPADKIEM 0,5% , , , , KORYTKA , ZE SPADKIEM 0,5% , SYFON DN AKCESORIA MAXI100: ŚCIANKA CZOŁOWA ŻELIWNA WYS WYS [mm] [szt.] , , , ŚCIANKA CZOŁOWA ZAMKNIĘTA ŚCIANKA CZOŁOWA OTWARTA - DN SKRZYNKA OSADOWA 970 DN 150 SKRZYNKA ODPŁYWOWA Z OCYNKOWANYM OSADNIKIEM

31 ZINTEGROWANY SYSTEM ZARZĄDZANIA ISO 9001 ISO MAXI100 E600 NISKOPROFILOWY, RUSZT KRATOWY ŻELIWNY ŻELIWNE ZABEZPIECZENIE KRAWĘDZI KORYTKA NISKIE POWIERZCHNIA WLOTOWA 620 cm 2 /m SZEROKOŚĆ SZCZELIN 30/28mm KORPUS KORYTKA DŁ. 1000mm KORYTKO SPECJALNE DŁ. mm ochrona krawędzi ARTYKUŁ DN MAXI 100 KL. C-F ruszt kratowy ryglowanie MAXI profilowane ścianki czołowe obszary o bardzo wysokim natężeniu ruchu dla wszystkich rodzajów pojazdów drogowych, ciągi pieszo-jezdne, utwardzone pobocza oraz obszary parkingowe, drogi ekspresowe, autostrady, obwodnice miast, drogi krajowe o szczególnym obciążeniu ruchem korytka niskie klasa: E600 ruszt szczelinowy żeliwny z żeliwnym zabezpieczeniem krawędzi powierzchnia wlotowa 620 cm 2 /m wymiary szczelin 30/28mm bezśrubowe, opatentowane mocowanie rusztów korpus korytka wykonany z betonu wzmocnionego włóknem szklanym (klasa wytrzymałości betonu C35/45) ruszty żeliwne kratowe, posiadające wysoką zdolność odprowadzania wody z normą EN1433, DIN19580, typ M odporność na mróz i działanie soli drogowej odpowiadająca normie EN 1433 i ÖNORM (symbol +R oznacza najwyższą odporność na mróz i działanie soli drogowej według normy EN 1433) dostępne długości korytek: i 1000mm korytka przygotowane do zainstalowania odpływu pionowego DN100 solidne zakotwienie dzięki ożebrowaniu wzdłużnemu zapobiega przed wyporem ścianka czołowa dla wys. 80 nr art dla wys. 100 nr art dla wys. 120 nr art KORYTKO PODSTAWOWE , KORYTKO Z ODPŁYWEM , KORYTKO SPECJALNE , KORYTKO PODSTAWOWE , E CIĘŻAR KORYTKO Z ODPŁYWEM , KORYTKO SPECJALNE , KORYTKO PODSTAWOWE , DN100 H KORYTKO Z ODPŁYWEM , KORYTKO SPECJALNE , H DŁUGOŚĆ [mm] WYSOKOŚĆ [mm] Początek Koniec ILOŚĆ / PALETA [szt.]

32 MAXI150 D400/F900 RUSZT SZCZELINOWY ŻELIWNY ŻELIWNE ZABEZPIECZENIE KRAWĘDZI POWIERZCHNIA WLOTOWA 736 cm 2 /m SZEROKOŚĆ SZCZELIN 12mm KORPUS KORYTKA DŁ. 1000mm KORYTKO SPECJALNE DŁ. mm ochrona krawędzi MAXI 150 KL. D-F DN150 ryglowanie MAXI ruszt szczelinowy 29 profilowane ścianki czołowe DN H H obszary o bardzo wysokim natężeniu ruchu dla wszystkich rodzajów pojazdów drogowych, ciągi pieszo-jezdne, utwardzone pobocza oraz obszary parkingowe, drogi ekspresowe, autostrady, obwodnice miast, drogi krajowe o szczególnym obciążeniu ruchem klasa: D400/F900 ruszt kratowy żeliwny z żeliwnym zabezpieczeniem krawędzi powierzchnia wlotowa 736 cm 2 /m szerokość szczelin 12mm bezśrubowe, opatentowane mocowanie rusztów korpus korytka wykonany z betonu wzmocnionego włóknem szklanym (klasa wytrzymałości betonu C35/45) ruszty żeliwne z podłużnymi szczelinami, posiadającymi wysoką zdolność odprowadzania wody z normą EN1433, DIN19580, typ M odporność na mróz i działanie soli drogowej odpowiadająca normie EN 1433 i ÖNORM (symbol +R oznacza najwyższą odporność na mróz i działanie soli drogowej według normy EN 1433) dostępne długości korytek: i 1000mm korytka przygotowane do zainstalowania odpływu pionowego DN150 solidne zakotwienie dzięki ożebrowaniu wzdłużnemu zapobiega przed wyporem skrzynka odpływowa z ocynkowanym osadnikiem zanieczyszczeń skrzynka osadowa ścianka czołowa zamknięta nr art ścianka czołowa żeliwna nr art syfon DN100 nr art

33 MAXI150 D400/F900 RUSZT SZCZELINOWY ŻELIWNY ŻELIWNE ZABEZPIECZENIE KRAWĘDZI ARTYKUŁ KORYTKO PODSTAWOWE , , , , KORYTKO SPECJALNE , , KORYTKO PODSTAWOWE , , , , KORYTKO SPECJALNE , , KORYTKO PODSTAWOWE , , , , KORYTKO SPECJALNE , , D400 CIĘŻAR SKRZYNKA ODPŁYWOWA , ,0 10 KORYTKA , , ZE SPADKIEM 1% , , , , , , , , KORYTKA , , ZE SPADKIEM 1% , , AKCESORIA MAXI150: SYFON DN ŚCIANKA CZOŁOWA ŻELIWNA F CIĘŻAR DŁUGOŚĆ WYSOKOŚĆ [mm] ILOŚĆ / PALETA [mm] Początek Koniec [szt.] , , , , , , ŚCIANKA CZOŁOWA ZAMKNIĘTA SKRZYNKA OSADOWA 970 DN 150 SKRZYNKA ODPŁYWOWA Z OCYNKOWANYM OSADNIKIEM

34 MAXI150 E600 RUSZT KRATOWY ŻELIWNY ŻELIWNE ZABEZPIECZENIE KRAWĘDZI POWIERZCHNIA WLOTOWA 736 cm 2 /m SZEROKOŚĆ SZCZELIN 30/23 mm KORPUS KORYTKA DŁ. 1000mm KORYTKO SPECJALNE DŁ. mm DN150 ochrona krawędzi MAXI 150 D-E H ruszt kratowy ryglowanie MAXI profilowane ścianki czołowe DN100 DN150, OWAL powierzchnie poddane dużym naciskom od kół np. rampy, pasy startowe, obszary o bardzo wysokim natężeniu ruchu dla wszystkich rodzajów pojazdów drogowych, ciągi pieszo-jezdne, utwardzone pobocza oraz obszary parkingowe, drogi ekspresowe, autostrady, obwodnice miast, drogi krajowe o szczególnym obciążeniu ruchem klasa: E600 ruszt kratowy żeliwny, z żeliwnym zabezpieczeniem krawędzi powierzchnia wlotowa 736 cm 2 /m szerokość szczelin 30/23 mm bezśrubowe, opatentowane mocowanie rusztów korpus korytka wykonany z betonu wzmocnionego włóknem szklanym (klasa wytrzymałości betonu C35/45) ruszty żeliwne kratowe, posiadające wysoką zdolność odprowadzania wody z normą EN1433, DIN19580, typ M odporność na mróz i działanie soli drogowej odpowiadająca normie EN 1433 i ÖNORM (symbol +R oznacza najwyższą odporność na mróz i działanie soli drogowej według normy EN 1433) dostępne długości korytek: i 1000mm korytka przygotowane do zainstalowania odpływu pionowego DN100 solidne zakotwienie dzięki ożebrowaniu wzdłużnemu zapobiega przed wyporem skrzynka odpływowa z ocynkowanym osadnikiem zanieczyszczeń skrzynka osadowa ścianka czołowa zamknięta nr art ścianka czołowa żeliwna nr art syfon DN100 nr art

35 MAXI150 E600 RUSZT KRATOWY ŻELIWNY ŻELIWNE ZABEZPIECZENIE KRAWĘDZI ARTYKUŁ KORYTKO PODSTAWOWE , , KORYTKO SPECJALNE , KORYTKO PODSTAWOWE , , KORYTKO SPECJALNE , KORYTKO PODSTAWOWE , , KORYTKO SPECJALNE , E600 CIĘŻAR DŁUGOŚĆ WYSOKOŚĆ [mm] Początek Koniec ILOŚĆ / PALETA SKRZYNKA ODPŁYWOWA ,5 10 KORYTKA , ZE SPADKIEM 1% , , , , KORYTKA , ZE SPADKIEM 1% , AKCESORIA MAXI150: SYFON DN ŚCIANKA CZOŁOWA ŻELIWNA [mm] [szt.] , , , ŚCIANKA CZOŁOWA ZAMKNIĘTA SKRZYNKA OSADOWA 970 DN 150 SKRZYNKA ODPŁYWOWA Z OCYNKOWANYM OSADNIKIEM

36 MAXI 200 D400/F900 RUSZT SZCZELINOWY ŻELIWNY ŻELIWNE ZABEZPIECZENIE KRAWĘDZI POWIERZCHNIA WLOTOWA 970 cm 2 /m SZEROKOŚĆ SZCZELIN 12mm KORPUS KORYTKA DŁ. 1000mm KORYTKO SPECJALNE DŁ. mm ochrona krawędzi ARTYKUŁ MAXI 200 KL. D-F DN ryglowanie MAXI ruszt szczelinowy profilowane ścianki czołowe DN powierzchnie poddane szczególnie dużym naciskom kół np. pasy startowe, obszary o bardzo wysokim natężeniu ruchu dla wszystkich rodzajów pojazdów drogowych, ciągi pieszo-jezdne, utwardzone pobocza oraz obszary parkingowe, drogi ekspresowe, autostrady, obwodnice miast, drogi krajowe o szczególnym obciążeniu ruchem klasa: D400/F900 ruszt kratowy żeliwny z żeliwnym zabezpieczeniem krawędzi powierzchnia wlotowa 970 cm 2 /m szerokość szczelin 12mm bezśrubowe, opatentowane mocowanie rusztów korpus korytka wykonany z betonu wzmocnionego włóknem szklanym (klasa wytrzymałości betonu C35/45) ruszty żeliwne z podłużnymi szczelinami, posiadającymi wysoką zdolność odprowadzania wody z normą EN1433, DIN19580, typ M odporność na mróz i działanie soli drogowej odpowiadająca normie EN 1433 i ÖNORM (symbol +R oznacza najwyższą odporność na mróz i działanie soli drogowej według normy EN 1433) dostępne długości korytek: i 1000mm korytka przygotowane do zainstalowania odpływu pionowego DN150 solidne zakotwienie dzięki ożebrowaniu wzdłużnemu zapobiega przed wyporem skrzynka odpływowa z ocynkowanym osadnikiem zanieczyszczeń skrzynka osadowa ścianka czołowa zamknięta nr art ścianka czołowa żeliwna nr art syfon DN100 nr art KORYTKO BEZ SPADKU , , KORYTKO SPECJALNE , SKRZYNKA ODPŁYWOWA , D F CIĘŻAR DŁUGOŚĆ WYSOKOŚĆ [mm] ILOŚĆ / PALETA [mm] Początek Koniec [szt.] SKRZYNKA OSADOWA ,

37 MAXI 200 E600 RUSZT KRATOWY ŻELIWNY ŻELIWNE ZABEZPIECZENIE KRAWĘDZI POWIERZCHNIA WLOTOWA 1040 cm 2 /m SZEROKOŚĆ SZCZELIN 30/20mm KORPUS KORYTKA DŁ. 1000mm KORYTKO SPECJALNE DŁ. mm ochrona krawędzi ARTYKUŁ MAXI 200 KL. D-F DN ruszt kratowy ryglowanie MAXI DN150 profilowane ścianki czołowe KORYTKO BEZ SPADKU , , KORYTKO SPECJALNE , SKRZYNKA ODPŁYWOWA , E CIĘŻAR SKRZYNKA OSADOWA , DŁUGOŚĆ [mm] obszary o bardzo wysokim natężeniu ruchu dla wszystkich rodzajów pojazdów drogowych, ciągi pieszo-jezdne, utwardzone pobocza oraz obszary parkingowe, drogi ekspresowe, autostrady, obwodnice miast, drogi krajowe o szczególnym obciążeniu ruchem klasa: E600 ruszt kratowy żeliwny z żeliwnym zabezpieczeniem krawędzi powierzchnia wlotowa 1040 cm 2 /m szerokość szczelin 30/20mm bezśrubowe, opatentowane mocowanie rusztów korpus korytka wykonany z betonu wzmocnionego włóknem szklanym (klasa wytrzymałości betonu C35/45) ruszty żeliwne z podłużnymi szczelinami, posiadającymi wysoką zdolność odprowadzania wody z normą EN1433, DIN19580, typ M odporność na mróz i działanie soli drogowej odpowiadająca normie EN 1433 i ÖNORM (symbol +R oznacza najwyższą odporność na mróz i działanie soli drogowej według normy EN 1433) dostępne długości korytek: i 1000mm korytka przygotowane do zainstalowania odpływu pionowego DN150 solidne zakotwienie dzięki ożebrowaniu wzdłużnemu zapobiega przed wyporem skrzynka odpływowa z ocynkowanym osadnikiem zanieczyszczeń skrzynka osadowa ścianka czołowa zamknięta nr art ścianka czołowa żeliwna nr art syfon DN100 nr art końcowy łącznik rur nr art WYSOKOŚĆ [mm] ILOŚĆ / PALETA Początek Koniec [szt.]

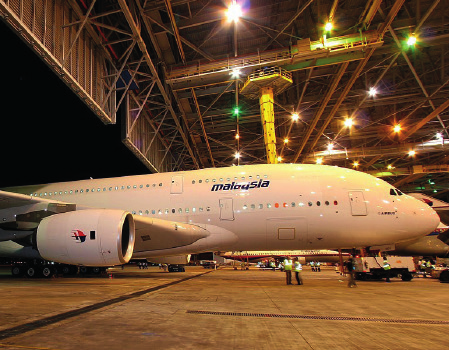

38 MAXI F1 OPIS SYSTEMU C250 D400 E600 RYGLOWANIE ISTANBUL SHANGHAI MAXI F1 TOR F1 SHANGHAI RYGLOWANIE HANGAR A380 FRANKFURT System odwodnień liniowych do stosowania w ekstremalnych warunkach z zachowaniem szeroko pojętego bezpieczeństwa. Całkowita odporność na działanie sił ssących (przejazd pojazdów z dużą prędkością) oraz sił hamowania w połączeniu z odpornością ogniową to wymagania stawiane korytkom montowanym w nawierzchniach o ekstremalnym obciążeniu ruchem, np. tor wyścigowy Formuły 1. tereny przemysłowe o silnym obciążeniu ruchem, ścieżki rowerowe / ciągi komunikacyjne dla pieszych, lotniska / trasy wyścigowe, drogi i ulice. Parkingi dla samochodów ciężarowych / tereny załadunku i rozładunku, porty, tereny wojskowe. ZALETY SYSTEMU: podłużne szczeliny w ruszcie uniemożliwiają wybicie się wody i zapewniają dwukrotnie większą zdolność wchłaniania wody. Specjalny system zamykania na zatrzaski w połączeniu z niezawodnymi śrubami ze stali VA: - łatwa konserwacja tylko 2 śruby w ruszcie - śruby umieszczone pośrodku, a nie przy krawędzi korytka, żadnych zanieczyszczeń w otworach śrubowych - gwinty na przelot z efektem samooczyszczania zamiast gwintów w części przekroju, tak jak ma to miejsce w przypadku śrub na krawędzi korytka. korytka wykonane z betonu wzmocnionego włóknem szklanym C35/45 odpornego na działanie mrozu i soli drogowej, z zakotwionym żeliwnym zabezpieczeniem krawędzi na każdym metrze bieżącym korytka 8 punktów zabezpieczających przed przesuwaniem 2 ruszty żeliwne z podłużnymi szczelinami o szerokości 12 mm specjalne ryglowanie zatrzaskowo-śrubowe, bezpieczne dla ruchu na każdym metrze bieżącym korytka po 4 śruby oraz osiem zatrzasków korytka posiadają znak CE specjalne wyprofilowanie (pióro / wpust) zapewniające łatwe połączenie korytek falc zabezpieczający zapewniający opcjonalne uszczelnienie korytka przygotowane do odpływu pionowego /150 STAL

39 MAXI F1 300 E600 RUSZT ZELIWNY SZCZELINOWY ŻELIWNE ZABEZPIECZENIE KRAWĘDZI POWIERZCHNIA WLOTOWA 1120 cm ochrona krawędzi ARTYKUŁ ryglowanie MAXI F1 profilowane ścianki czołowe KORYTKO PODSTAWOWE ,3205, E CIĘŻAR ,5103, * 192,0199, *Z ODPŁYWEM DN200 SKRZYNKA ODPŁYWOWA , tereny przemysłowe o silnym obciążeniu ruchem, ciągi komunikacyjne dla pieszych, lotniska, trasy wyścigowe, parkingi dla samochodów ciężarowych / tereny załadunku i rozładunku, porty, tereny wojskowe. klasa: E600 ruszt kratowy żeliwny z żeliwnym zabezpieczeniem krawędzi powierzchnia wlotowa 1120cm 2 specjalny system zamykania na zatrzaski korytka wykonane z betonu wzmocnionego włóknem szklanym C35/45 odpornego na działanie mrozu i soli drogowej, z zakotwionym żeliwnym zabezpieczeniem krawędzi ruszty żeliwne z podłużnymi lub poprzecznymi szczelinami, posiadającymi wysoką zdolność odprowadzania wody z normą EN1433, DIN19580, typ M dostępne długości korytek: i 1000mm solidne zakotwienie dzięki ożebrowaniu wzdłużnemu zapobiega przed wyporem skrzynka odpływowa z ocynkowanym osadnikiem zanieczyszczeń skrzynka osadowa ścianka czołowa zamknięta nr art syfon DN100 nr art końcowy łącznik rur nr art DŁUGOŚĆ WYSOKOŚĆ [mm] ILOŚĆ / PALETA [mm] Początek Koniec [szt.]

40 MAXI F1 300 F900 RUSZT ZELIWNY SZCZELINOWY ŻELIWNE ZABEZPIECZENIE KRAWĘDZI POWIERZCHNIA WLOTOWA 1120 cm ochrona krawędzi ARTYKUŁ ryglowanie MAXI F1 profilowane ścianki czołowe KORYTKO PODSTAWOWE ,3205, F CIĘŻAR ,5103, * 192,0199, *Z ODPŁYWEM DN200 SKRZYNKA ODPŁYWOWA , tereny przemysłowe o silnym obciążeniu ruchem, ciągi komunikacyjne dla pieszych, lotniska, trasy wyścigowe, parkingi dla samochodów ciężarowych / tereny załadunku i rozładunku, porty, tereny wojskowe. klasa: F900 ruszt kratowy żeliwny z żeliwnym zabezpieczeniem krawędzi powierzchnia wlotowa 1120cm 2 specjalny system zamykania na zatrzaski korytka wykonane z betonu wzmocnionego włóknem szklanym C35/45 odpornego na działanie mrozu i soli drogowej, z zakotwionym żeliwnym zabezpieczeniem krawędzi ruszty żeliwne z podłużnymi lub poprzecznymi szczelinami, posiadającymi wysoką zdolność odprowadzania wody z normą EN1433, DIN19580, typ M dostępne długości korytek: i 1000mm solidne zakotwienie dzięki ożebrowaniu wzdłużnemu zapobiega przed wyporem skrzynka odpływowa z ocynkowanym osadnikiem zanieczyszczeń skrzynka osadowa ścianka czołowa zamknięta nr art syfon DN100 nr art końcowy łącznik rur nr art DŁUGOŚĆ WYSOKOŚĆ [mm] ILOŚĆ / PALETA [mm] Początek Koniec [szt.]

41 MAXI F1 400 E600 RUSZT ZELIWNY SZCZELINOWY ŻELIWNE ZABEZPIECZENIE KRAWĘDZI POWIERZCHNIA WLOTOWA 1225 cm 2 ochrona krawędzi ARTYKUŁ ryglowanie MAXI F1 profilowane ścianki czołowe KORYTKO PODSTAWOWE ,3205, F CIĘŻAR ,5103, * 192,0199, *Z ODPŁYWEM DN200 SKRZYNKA ODPŁYWOWA , tereny przemysłowe o silnym obciążeniu ruchem, ciągi komunikacyjne dla pieszych, lotniska, trasy wyścigowe, parkingi dla samochodów ciężarowych / tereny załadunku i rozładunku, porty, tereny wojskowe. klasa: E600 / F900 ruszt kratowy żeliwny z żeliwnym zabezpieczeniem krawędzi powierzchnia wlotowa 1225cm 2 specjalny system zamykania na zatrzaski korytka wykonane z betonu wzmocnionego włóknem szklanym C35/45 odpornego na działanie mrozu i soli drogowej, z zakotwionym żeliwnym zabezpieczeniem krawędzi ruszty żeliwne z podłużnymi lub poprzecznymi szczelinami, posiadającymi wysoką zdolność odprowadzania wody z normą EN1433, DIN19580, typ M dostępne długości korytek: i 1000mm solidne zakotwienie dzięki ożebrowaniu wzdłużnemu zapobiega przed wyporem skrzynka odpływowa z ocynkowanym osadnikiem zanieczyszczeń skrzynka osadowa ścianka czołowa zamknięta nr art DŁUGOŚĆ WYSOKOŚĆ [mm] ILOŚĆ / PALETA [mm] Początek Koniec [szt.]

42 HYDROblock OPIS SYSTEMU PIERWSZE KORYTKO Z USZCZELKĄ DO MUFY OZNACZENIE KIERUNKU ODPŁYWU PODSTAWA MONTAŻOWA OPTYMALNY MONTAŻ NA FUNDAMENCIE KORYTKA TYPU I NIE WYMAGAJĄ OWANIA BOCZNEGO ODPOWIEDNIO DŁUGI KONIEC BOSY GWARANTUJE SZCZELNOŚĆ POŁĄCZENIA PRZEJAZD KOLEJOWY, FRANKFURT Monolityczny system odwodnienia liniowego z żeliwa sferoidalnego (GGG) Ten jedyny w swym rodzaju produkt wyznacza nowe standardy w zakresie formy produktu i optymalizacji procesu produkcyjnego. Nowoczesny design korytek HYDROblock to nie tylko estetyczna forma, ale przede wszystkim uniwersalne zastosowanie i dostosowanie do różnych wymagań zabudowy. powierzchnie, na których wymagany jest podwyższony poziom bezpieczeństwa przy niekorzystnych warunkach eksploatacji, terminale przeładunkowe,tereny przemysłowe o wysokim obciążeniu ruchem, lotniska, tereny wojskowe w przypadku, gdy warunki zabudowy pozwalają tylko na montaż w poprzek pasa ruchu ZALETY SYSTEMU: Zaletą systemu HYDROblock oprócz monolitycznej formy jest innowacyjny dla odwodnień liniowych system połączeń gwarantujący absolutną szczelność. Zastosowano tu połączenie na kielich z wbudowaną uszczelką oraz koniec bosy. Podobny rodzaj połączenia występuje powszechnie np. w systemach rurowych do kanalizacji. System HYDROblock dzięki swojej konstrukcji, geometrii oraz technice łączenia gwarantuje prosty i niepodatny na ewentualne błędy wykonawcze montaż. minimalne wymagania w zakresie projektowania i zabudowy nie wymaga konserwacji zabezpieczony przed kradzieżą i wandalizmem najwyższa odporność na mróz i działanie soli drogowej niewielki ciężar, prosty montaż bezpieczny system antypoślizgowy zarówno przy przejeżdżaniu w poprzek jak i wzdłuż korytka powierzchnia wlotowa do 50% większa niż w innych porównywalnych systemach DWORZEC AUTOBUSOWY, KOPENHAGA
