1 4.1 W 83

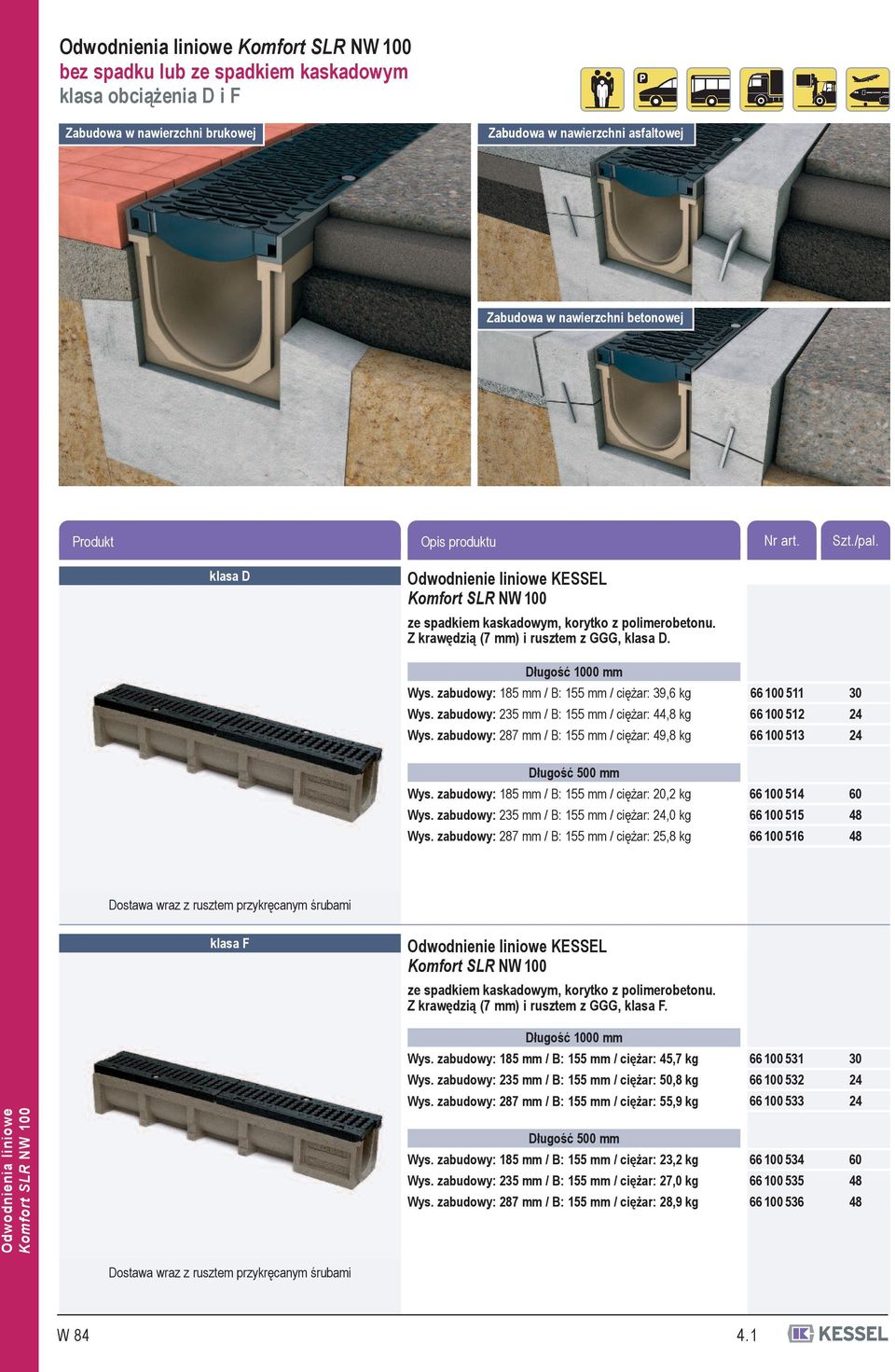

2 Komfort SLR NW 100 klasa obciążenia D i F Zabudowa w nawierzchni brukowej Zabudowa w nawierzchni asfaltowej Zabudowa w nawierzchni betonowej klasa D Komfort SLR NW 100 Z krawędzią (7 mm) i rusztem z GGG, klasa D. Wys. zabudowy: 185 mm / B: 155 mm / ciężar: 39,6 kg Wys. zabudowy: 235 mm / B: 155 mm / ciężar:,8 kg Wys. zabudowy: 287 mm / B: 155 mm / ciężar: 49,8 kg Wys. zabudowy: 185 mm / B: 155 mm / ciężar: 20,2 kg Wys. zabudowy: 235 mm / B: 155 mm / ciężar: 24,0 kg Wys. zabudowy: 287 mm / B: 155 mm / ciężar: 25,8 kg Dostawa wraz z rusztem przykręcanym śrubami klasa F Komfort SLR NW 100 Z krawędzią (7 mm) i rusztem z GGG, klasa F. Wys. zabudowy: 185 mm / B: 155 mm / ciężar: 45,7 kg Wys. zabudowy: 235 mm / B: 155 mm / ciężar: 50,8 kg Wys. zabudowy: 287 mm / B: 155 mm / ciężar: 55,9 kg Komfort SLR NW 100 Wys. zabudowy: 185 mm / B: 155 mm / ciężar: 23,2 kg Wys. zabudowy: 235 mm / B: 155 mm / ciężar: 27,0 kg Wys. zabudowy: 287 mm / B: 155 mm / ciężar: 28,9 kg Dostawa wraz z rusztem przykręcanym śrubami W

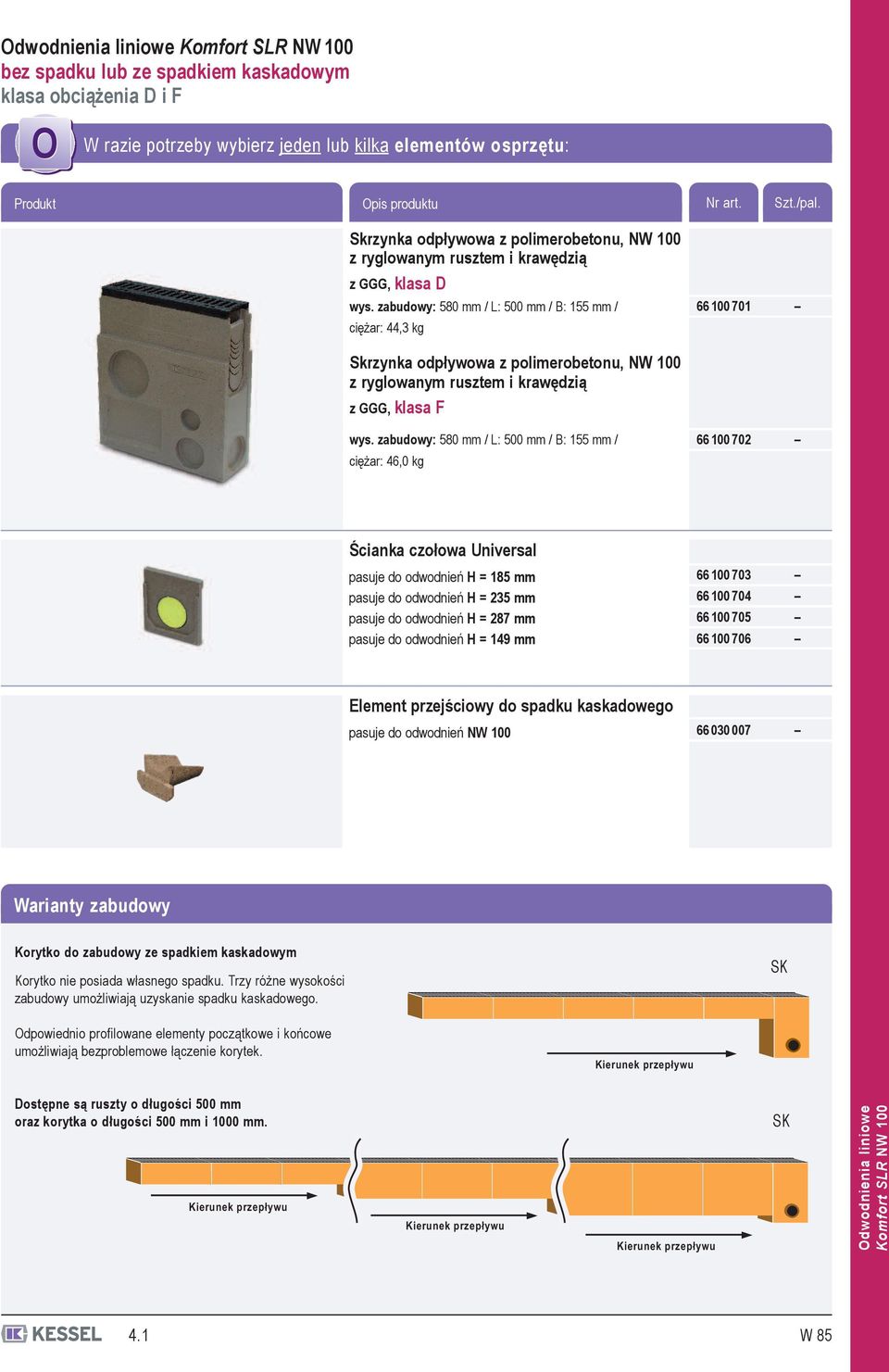

3 Komfort SLR NW 100 klasa obciążenia D i F O W razie potrzeby wybierz jeden lub kilka elementów osprzętu: Skrzynka odpływowa z polimerobetonu, NW 100 z ryglowanym rusztem i krawędzią z GGG, klasa D wys. zabudowy: 580 mm / L: 500 mm / B: 155 mm / ciężar:,3 kg Skrzynka odpływowa z polimerobetonu, NW 100 z ryglowanym rusztem i krawędzią z GGG, klasa F wys. zabudowy: 580 mm / L: 500 mm / B: 155 mm / ciężar: 46,0 kg Ścianka czołowa Universal pasuje do odwodnień H = 185 mm pasuje do odwodnień H = 235 mm pasuje do odwodnień H = 287 mm pasuje do odwodnień H = 149 mm Element przejściowy do spadku kaskadowego pasuje do odwodnień NW Warianty zabudowy Korytko do zabudowy ze spadkiem kaskadowym Korytko nie posiada własnego spadku. Trzy różne wysokości zabudowy umożliwiają uzyskanie spadku kaskadowego. SK Odpowiednio profilowane elementy początkowe i końcowe umożliwiają bezproblemowe łączenie korytek. Kierunek przepływu Dostępne są ruszty o długości 500 mm oraz korytka o długości 500 mm i 1000 mm. Kierunek przepływu Kierunek przepływu Kierunek przepływu SK Komfort SLR NW W 85

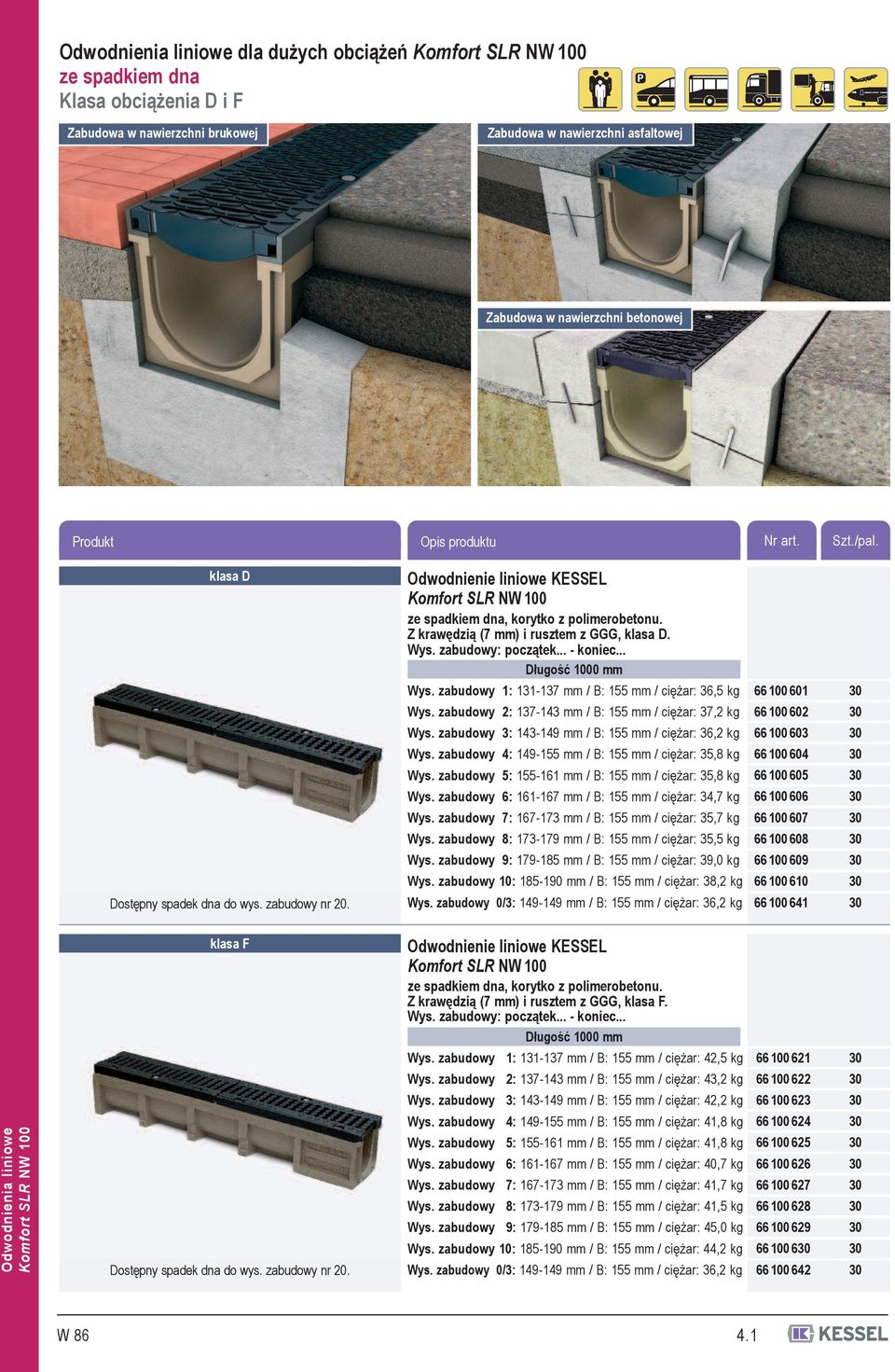

4 dla dużych obciążeń Komfort SLR NW 100 ze spadkiem dna Klasa obciążenia D i F Zabudowa w nawierzchni brukowej Zabudowa w nawierzchni asfaltowej Zabudowa w nawierzchni betonowej klasa D Dostępny spadek dna do wys. zabudowy nr 20. Komfort SLR NW 100 ze spadkiem dna, korytko z polimerobetonu. Z krawędzią (7 mm) i rusztem z GGG, klasa D. Wys. zabudowy: początek... - koniec... Wys. zabudowy 1: mm / B: 155 mm / ciężar: 36,5 kg Wys. zabudowy 2: mm / B: 155 mm / ciężar: 37,2 kg Wys. zabudowy 3: mm / B: 155 mm / ciężar: 36,2 kg Wys. zabudowy 4: mm / B: 155 mm / ciężar: 35,8 kg Wys. zabudowy 5: mm / B: 155 mm / ciężar: 35,8 kg Wys. zabudowy 6: mm / B: 155 mm / ciężar: 34,7 kg Wys. zabudowy 7: mm / B: 155 mm / ciężar: 35,7 kg Wys. zabudowy 8: mm / B: 155 mm / ciężar: 35,5 kg Wys. zabudowy 9: mm / B: 155 mm / ciężar: 39,0 kg Wys. zabudowy 10: mm / B: 155 mm / ciężar: 38,2 kg Wys. zabudowy 0/3: mm / B: 155 mm / ciężar: 36,2 kg Komfort SLR NW 100 klasa F Dostępny spadek dna do wys. zabudowy nr 20. Komfort SLR NW 100 ze spadkiem dna, korytko z polimerobetonu. Z krawędzią (7 mm) i rusztem z GGG, klasa F. Wys. zabudowy: początek... - koniec... Wys. zabudowy 1: mm / B: 155 mm / ciężar: 42,5 kg Wys. zabudowy 2: mm / B: 155 mm / ciężar: 43,2 kg Wys. zabudowy 3: mm / B: 155 mm / ciężar: 42,2 kg Wys. zabudowy 4: mm / B: 155 mm / ciężar: 41,8 kg Wys. zabudowy 5: mm / B: 155 mm / ciężar: 41,8 kg Wys. zabudowy 6: mm / B: 155 mm / ciężar: 40,7 kg Wys. zabudowy 7: mm / B: 155 mm / ciężar: 41,7 kg Wys. zabudowy 8: mm / B: 155 mm / ciężar: 41,5 kg Wys. zabudowy 9: mm / B: 155 mm / ciężar: 45,0 kg Wys. zabudowy 10: mm / B: 155 mm / ciężar:,2 kg Wys. zabudowy 0/3: mm / B: 155 mm / ciężar: 36,2 kg W

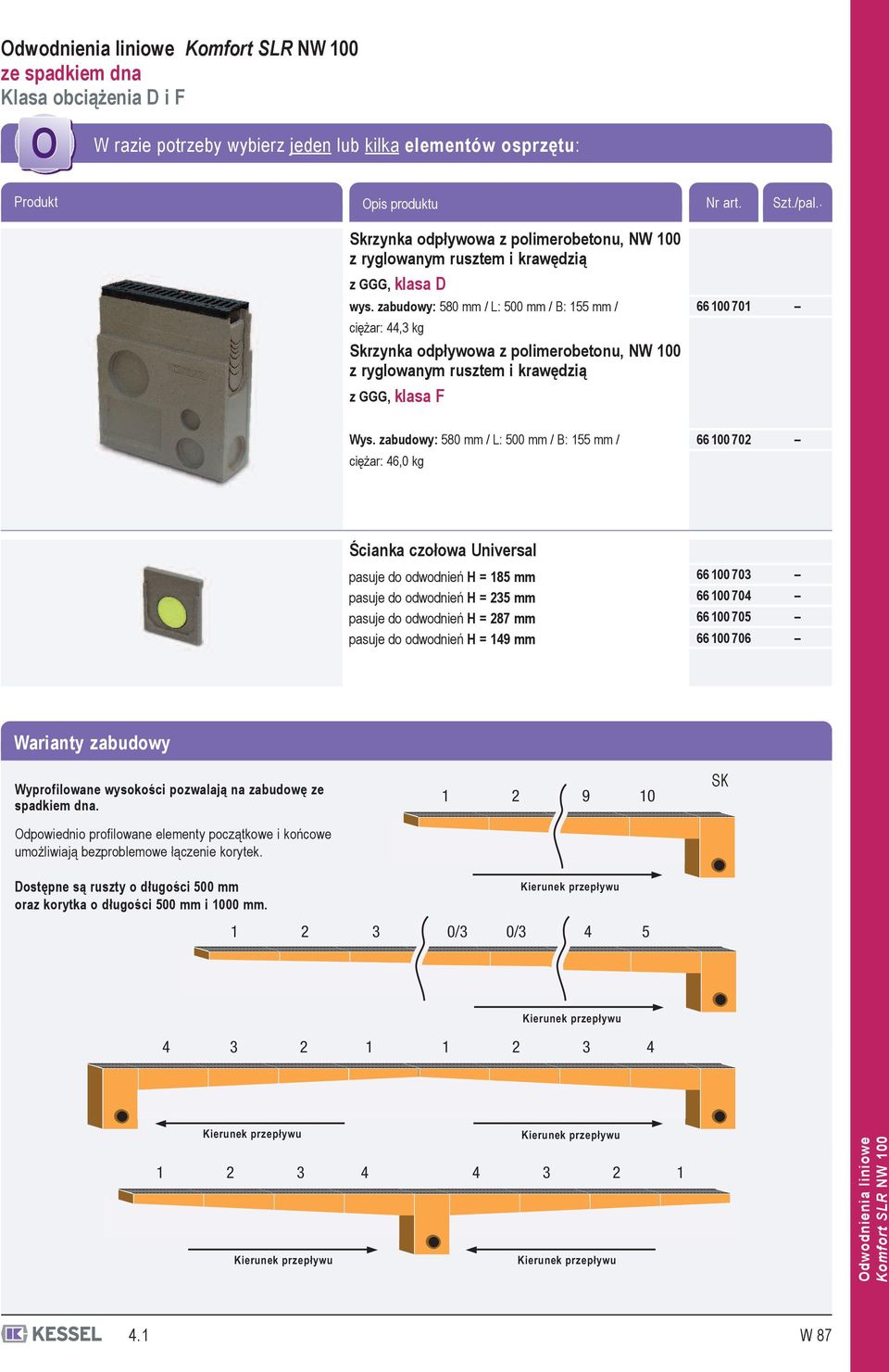

5 Komfort SLR NW 100 ze spadkiem dna Klasa obciążenia D i F O W razie potrzeby wybierz jeden lub kilka elementów osprzętu:. Skrzynka odpływowa z polimerobetonu, NW 100 z ryglowanym rusztem i krawędzią z GGG, klasa D wys. zabudowy: 580 mm / L: 500 mm / B: 155 mm / ciężar:,3 kg Skrzynka odpływowa z polimerobetonu, NW 100 z ryglowanym rusztem i krawędzią z GGG, klasa F Wys. zabudowy: 580 mm / L: 500 mm / B: 155 mm / ciężar: 46,0 kg Ścianka czołowa Universal pasuje do odwodnień H = 185 mm pasuje do odwodnień H = 235 mm pasuje do odwodnień H = 287 mm pasuje do odwodnień H = 149 mm Warianty zabudowy Wyprofilowane wysokości pozwalają na zabudowę ze spadkiem dna SK Odpowiednio profilowane elementy początkowe i końcowe umożliwiają bezproblemowe łączenie korytek. Dostępne są ruszty o długości 500 mm oraz korytka o długości 500 mm i 1000 mm. 1 2 Kierunek przepływu 3 0/3 0/3 4 5 Kierunek przepływu Kierunek przepływu 2 3 Kierunek przepływu 4 4 Kierunek przepływu 3 2 Kierunek przepływu 1 Komfort SLR NW W 87

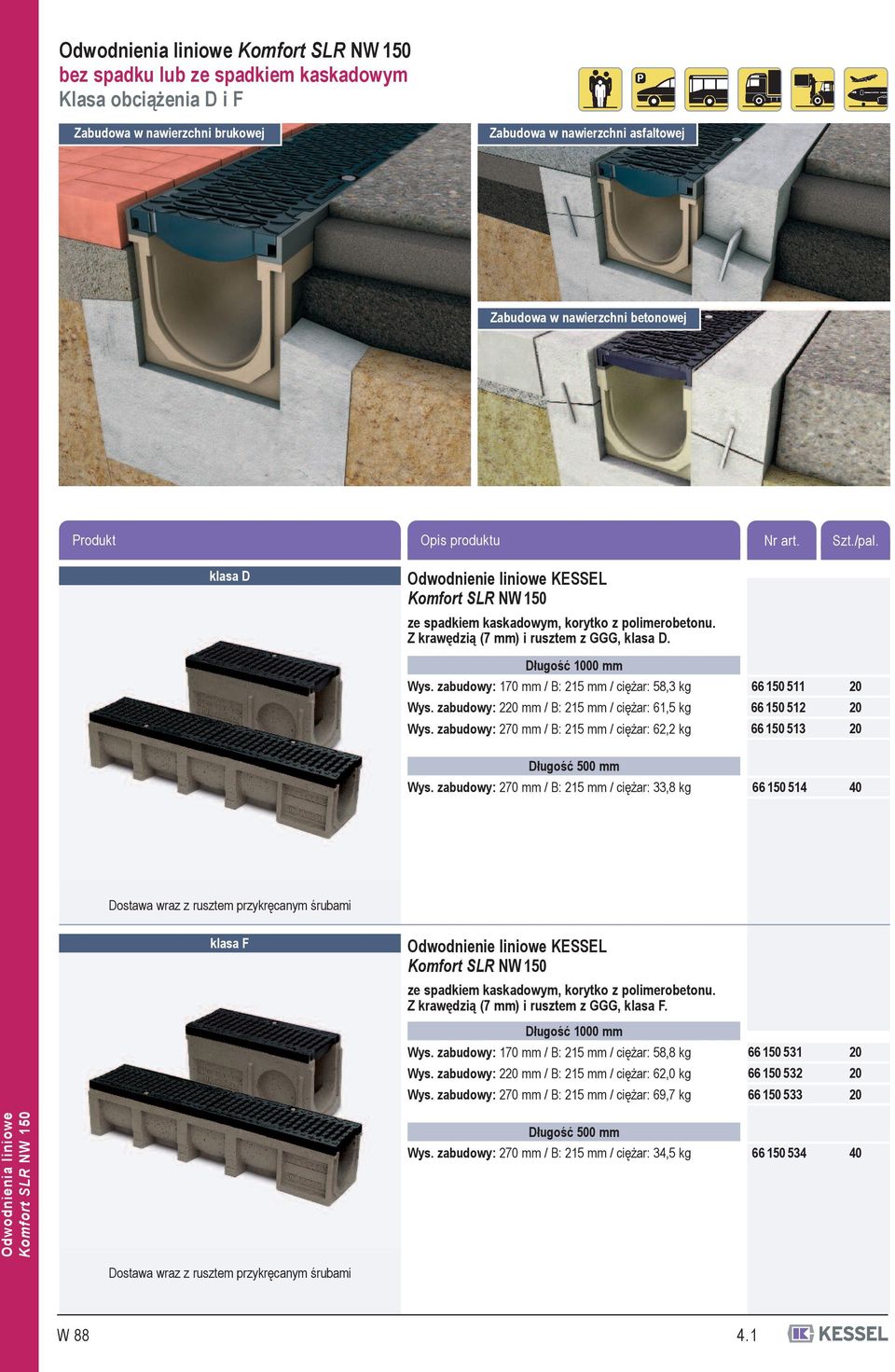

6 Komfort SLR NW 150 Klasa obciążenia D i F Zabudowa w nawierzchni brukowej Zabudowa w nawierzchni asfaltowej Zabudowa w nawierzchni betonowej klasa D Komfort SLR NW 150 Z krawędzią (7 mm) i rusztem z GGG, klasa D. Wys. zabudowy: 170 mm / B: 215 mm / ciężar: 58,3 kg Wys. zabudowy: 220 mm / B: 215 mm / ciężar: 61,5 kg Wys. zabudowy: 270 mm / B: 215 mm / ciężar: 62,2 kg Wys. zabudowy: 270 mm / B: 215 mm / ciężar: 33,8 kg Dostawa wraz z rusztem przykręcanym śrubami klasa F Komfort SLR NW 150 Z krawędzią (7 mm) i rusztem z GGG, klasa F. Wys. zabudowy: 170 mm / B: 215 mm / ciężar: 58,8 kg Wys. zabudowy: 220 mm / B: 215 mm / ciężar: 62,0 kg Wys. zabudowy: 270 mm / B: 215 mm / ciężar: 69,7 kg Komfort SLR NW 150 Wys. zabudowy: 270 mm / B: 215 mm / ciężar: 34,5 kg Dostawa wraz z rusztem przykręcanym śrubami W

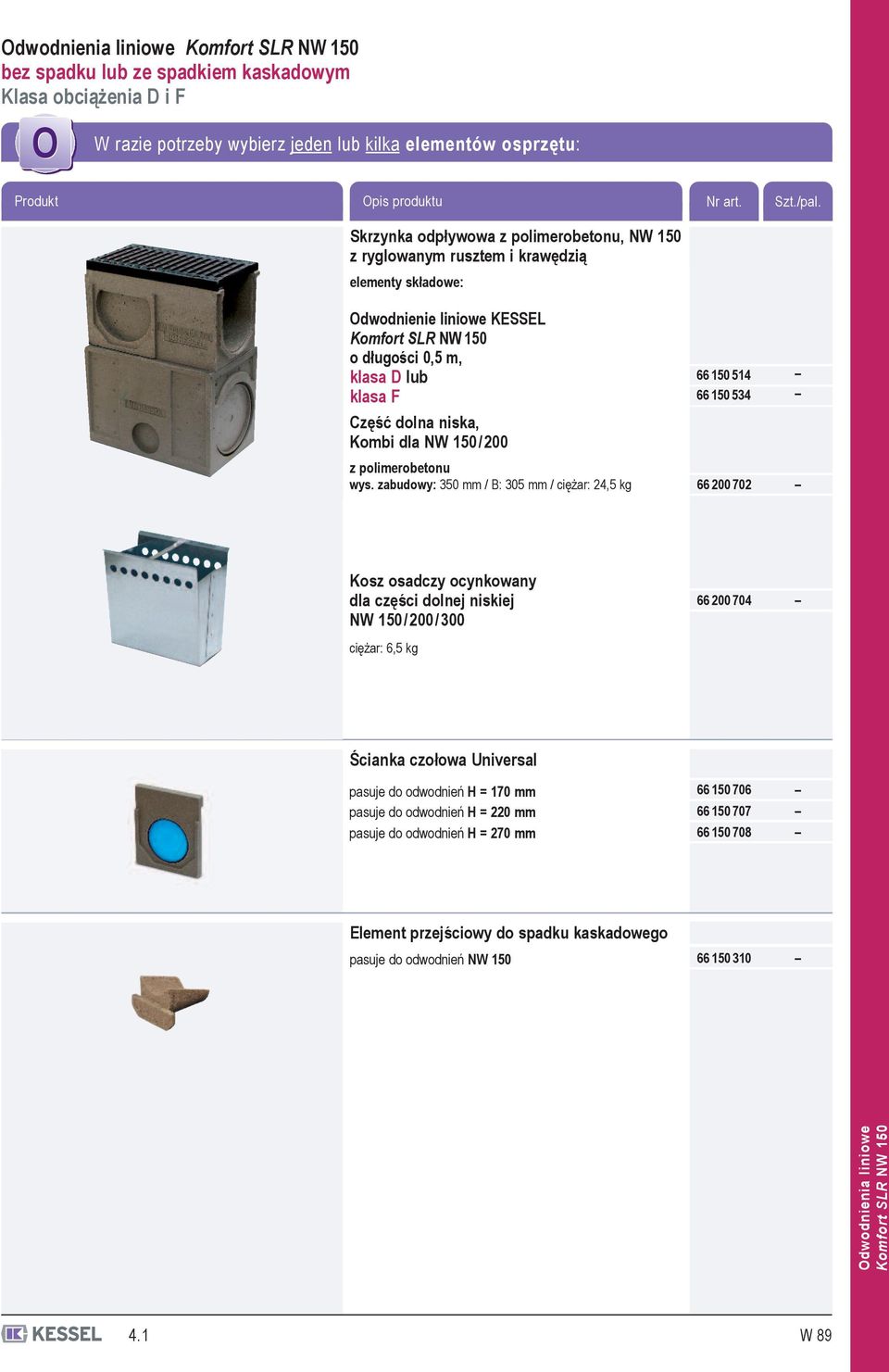

7 Komfort SLR NW 150 Klasa obciążenia D i F O W razie potrzeby wybierz jeden lub kilka elementów osprzętu: Skrzynka odpływowa z polimerobetonu, NW 150 z ryglowanym rusztem i krawędzią elementy składowe: Komfort SLR NW 150 o długości 0,5 m, klasa D lub klasa F Część dolna niska, Kombi dla NW 150/200 z polimerobetonu wys. zabudowy: 350 mm / B: 5 mm / ciężar: 24,5 kg Kosz osadczy ocynkowany dla części dolnej niskiej NW 150/200/0 ciężar: 6,5 kg Ścianka czołowa Universal pasuje do odwodnień H = 170 mm pasuje do odwodnień H = 220 mm pasuje do odwodnień H = 270 mm Element przejściowy do spadku kaskadowego pasuje do odwodnień NW Komfort SLR NW W 89

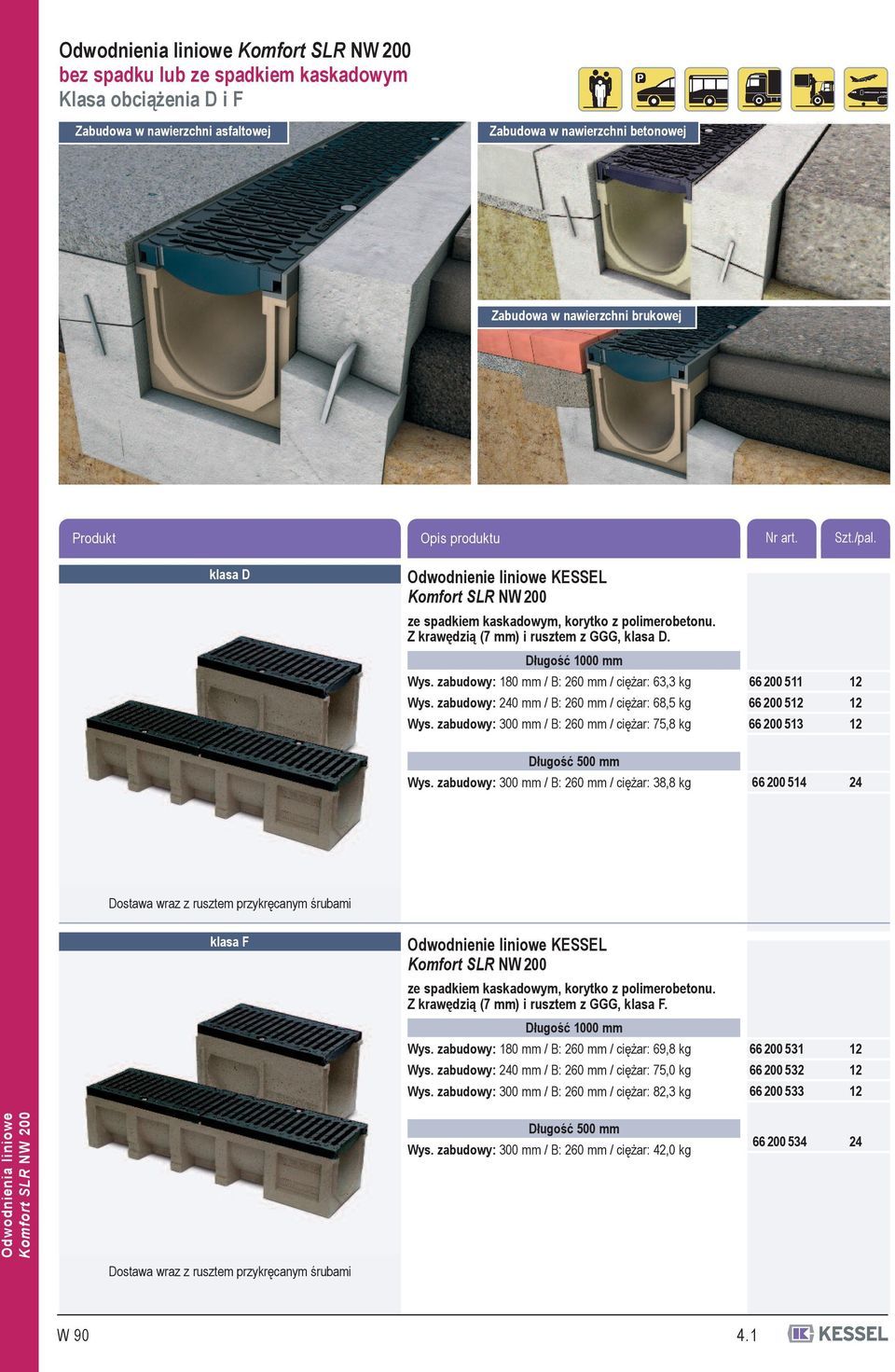

8 Komfort SLR NW 200 Klasa obciążenia D i F Zabudowa w nawierzchni asfaltowej Zabudowa w nawierzchni betonowej Zabudowa w nawierzchni brukowej klasa D Komfort SLR NW 200 Z krawędzią (7 mm) i rusztem z GGG, klasa D. Wys. zabudowy: 180 mm / B: 260 mm / ciężar: 63,3 kg Wys. zabudowy: 240 mm / B: 260 mm / ciężar: 68,5 kg Wys. zabudowy: 0 mm / B: 260 mm / ciężar: 75,8 kg Wys. zabudowy: 0 mm / B: 260 mm / ciężar: 38,8 kg Dostawa wraz z rusztem przykręcanym śrubami klasa F Komfort SLR NW 200 Z krawędzią (7 mm) i rusztem z GGG, klasa F. Wys. zabudowy: 180 mm / B: 260 mm / ciężar: 69,8 kg Wys. zabudowy: 240 mm / B: 260 mm / ciężar: 75,0 kg Wys. zabudowy: 0 mm / B: 260 mm / ciężar: 82,3 kg Komfort SLR NW 200 Wys. zabudowy: 0 mm / B: 260 mm / ciężar: 42,0 kg Dostawa wraz z rusztem przykręcanym śrubami W

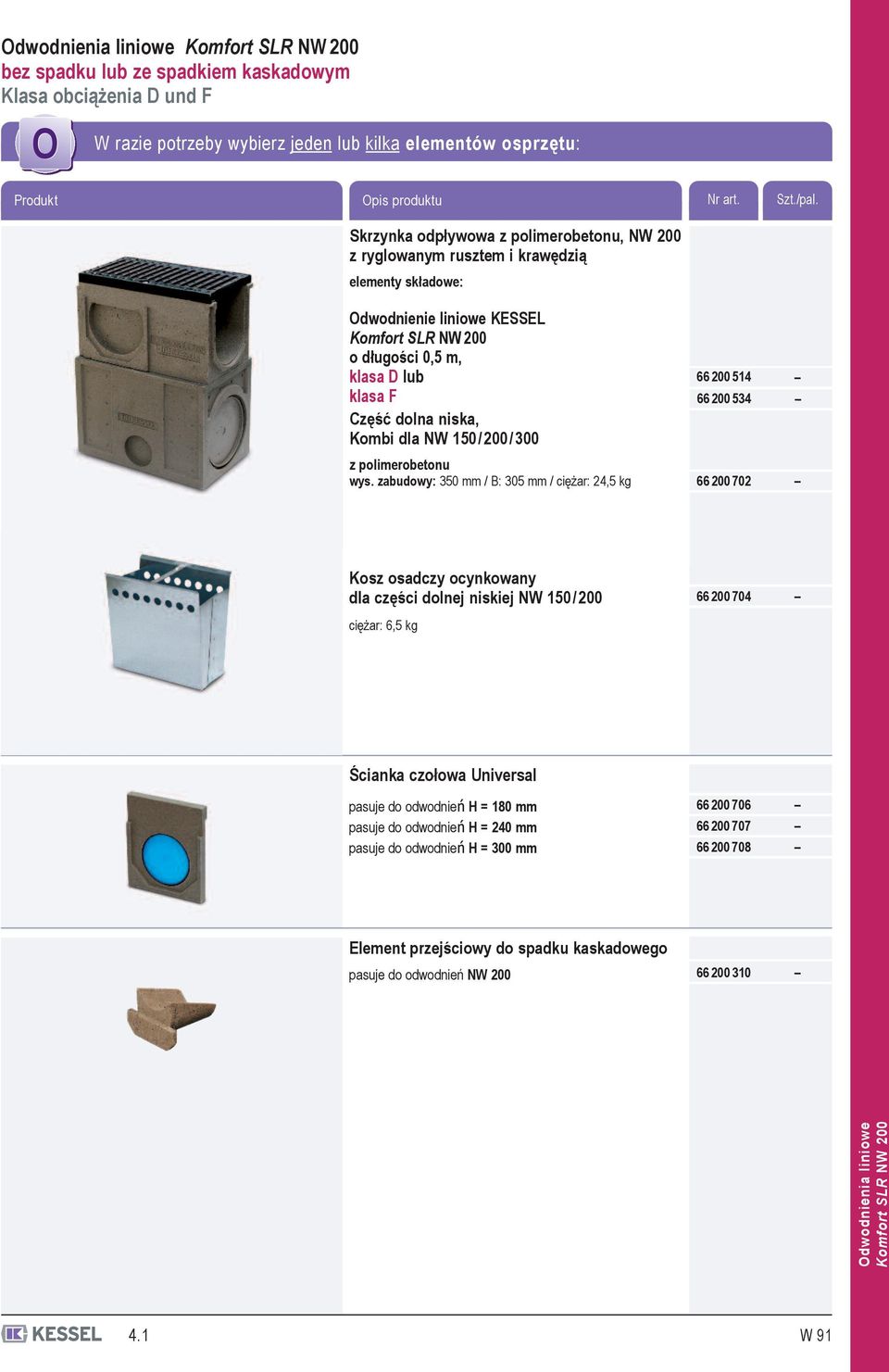

9 Komfort SLR NW 200 Klasa obciążenia D und F O W razie potrzeby wybierz jeden lub kilka elementów osprzętu: Skrzynka odpływowa z polimerobetonu, NW 200 z ryglowanym rusztem i krawędzią elementy składowe: Komfort SLR NW 200 o długości 0,5 m, klasa D lub klasa F Część dolna niska, Kombi dla NW 150/200/0 z polimerobetonu wys. zabudowy: 350 mm / B: 5 mm / ciężar: 24,5 kg Kosz osadczy ocynkowany dla części dolnej niskiej NW 150/ 200 ciężar: 6,5 kg Ścianka czołowa Universal pasuje do odwodnień H = 180 mm pasuje do odwodnień H = 240 mm pasuje do odwodnień H = 0 mm Element przejściowy do spadku kaskadowego pasuje do odwodnień NW Komfort SLR NW W 91

10 Komfort SLR NW 0 Klasa obciążenia F Zabudowa w nawierzchni betonowej Zabudowa w nawierzchni asfaltowej Zabudowa w nawierzchni brukowej klasa F Komfort SLR NW 0 Z krawędzią (7 mm) i rusztem z GGG, klasa F. Wys. zabudowy: 245 mm / B: 360 mm / ciężar: 115,1 kg Wys. zabudowy: 5 mm / B: 360 mm / ciężar: 125,5 kg Wys. zabudowy: 365 mm / B: 360 mm / ciężar: 127,5 kg Wys. zabudowy: 365 mm / B: 360 mm / ciężar: 138,4 kg Komfort SLR NW 0 Dostawa wraz z rusztem przykręcanym śrubami W

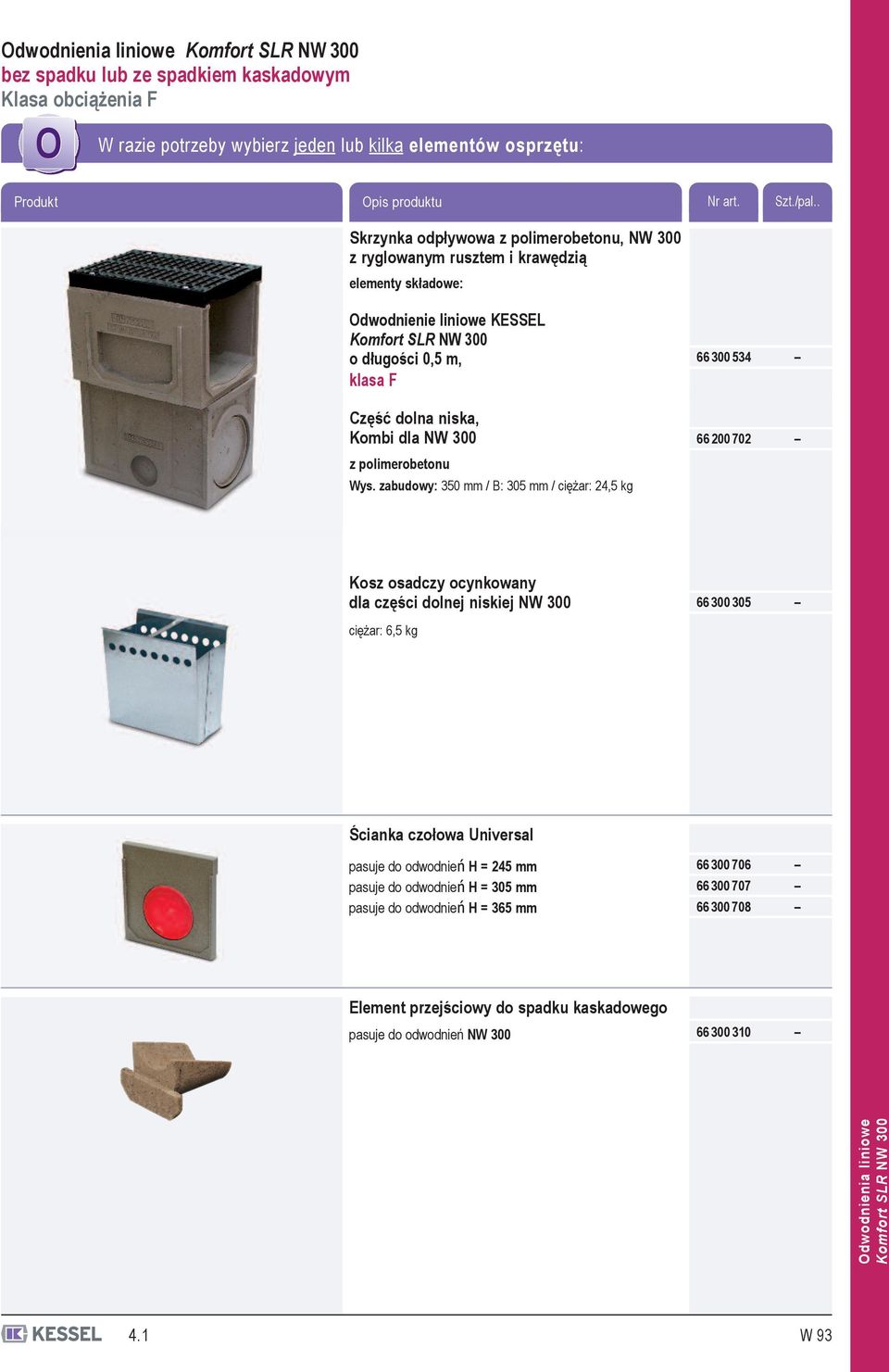

11 Komfort SLR NW 0 Klasa obciążenia F O W razie potrzeby wybierz jeden lub kilka elementów osprzętu:. Skrzynka odpływowa z polimerobetonu, NW 0 z ryglowanym rusztem i krawędzią elementy składowe: Komfort SLR NW 0 o długości 0,5 m, klasa F Część dolna niska, Kombi dla NW 0 z polimerobetonu Wys. zabudowy: 350 mm / B: 5 mm / ciężar: 24,5 kg Kosz osadczy ocynkowany dla części dolnej niskiej NW 0 ciężar: 6,5 kg Ścianka czołowa Universal pasuje do odwodnień H = 245 mm pasuje do odwodnień H = 5 mm pasuje do odwodnień H = 365 mm Element przejściowy do spadku kaskadowego pasuje do odwodnień NW Komfort SLR NW W 93

12 Profi NW 100 Klasa obciążenia D/E Zabudowa w nawierzchni brukowej Zabudowa w nawierzchni asfaltowej Zabudowa w nawierzchni betonowej ze spadkiem kaskadowym klasa D/E Profi NW 100 Z krawędzią (4 mm) i rusztem z GGG, klasa D/E. Wys. zabudowy: 1 mm / B: 150 mm / ciężar: 16,5 kg Wys. zabudowy: 186 mm / B: 150 mm / ciężar: 16,5 kg Wys. zabudowy: 246 mm / B: 150 mm / ciężar: 23,2 kg Wys. zabudowy: 6 mm / B: 150 mm / ciężar: 28,1 kg Wys. zabudowy: 186 mm / B: 150 mm / ciężar: 12,2 kg Wys. zabudowy: 246 mm / B: 150 mm / ciężar: 16,2 kg Dostawa wraz z rusztem przykręcanym śrubami Wys. zabudowy: 6 mm / B: 150 mm / ciężar: 17,0 kg ze spadkiem dna klasa D/E Profi NW 100 ze spadkiem dna, korytko z polimerobetonu. Z krawędzią (4 mm) i rusztem z GGG, klasa D/E. Wys. zabudowy: początek... - koniec... Wys. zabudowy 1: mm / B: 150 mm / ciężar: 18,5 kg Wys. zabudowy 2: mm / B: 150 mm / ciężar: 18,7 kg Wys. zabudowy 3: mm / B: 150 mm / ciężar: 18,9 kg Profi NW 100 Wys. zabudowy 4: mm / B: 150 mm / ciężar: 19,9 kg Wys. zabudowy 5: mm / B: 150 mm / ciężar: 20,2 kg Wys. zabudowy 6: mm / B: 150 mm / ciężar: 19,9 kg Wys. zabudowy 7: mm / B: 150 mm / ciężar: 19,6 kg Wys. zabudowy 8: mm / B: 150 mm / ciężar: 20,5 kg Wys. zabudowy 9: mm / B: 150 mm / ciężar: 21,0 kg Wys. zabudowy 10: mm / B: 150 mm / ciężar: 21,6 kg Dostępny spadek dna do wys. zabudowy nr 20. Wys. zabudowy 0/3: 1-1 mm / B: 150 mm / ciężar: 18,8 kg W

13 Profi NW 100 bez rusztu ze spadkiem kaskadowym odpowiednim do klasy obciążenia E. Profi NW 100 Z krawędzią (4 mm) bez rusztu. Wys. zabudowy: 1 mm / B: 150 mm / ciężar: 16,5 kg oR Wys. zabudowy: 186 mm / B: 150 mm / ciężar: 16,5 kg oR Wys. zabudowy: 246 mm / B: 150 mm / ciężar: 23,2 kg oR Wys. zabudowy: 6 mm / B: 150 mm / ciężar: 28,1 kg oR Wys. zabudowy: 186 mm / B: 150 mm / ciężar: 12,2 kg or 88 Wys. zabudowy: 246 mm / B: 150 mm / ciężar: 16,2 kg or 88 Dostawa bez rusztu Wys. zabudowy: 6 mm / B: 150 mm / ciężar: 17,0 kg or 88 O W razie potrzeby wybierz jeden lub kilka elementów osprzętu: Skrzynka odpływowa z polimerobetonu, NW 100 z ocynkowanym koszem osadczym Wys. zabudowy: 580 mm / L: 500 mm / B: 150 mm / ciężar: 31,6 kg Ścianka czołowa Universal pasuje do odwodnień H = 1 mm pasuje do odwodnień H = 186 mm pasuje do odwodnień H = 246 mm pasuje do odwodnień H = 6 mm Element przejściowy do spadku kaskadowego klasa B Ruszt oczkowy, ocynkowany Klasa B, ryglowany L: 1000 mm / B: 123 mm L: 500 mm / B: 123 mm klasa C klasa C Ruszt drabinkowy podwójny, ocynkowany Klasa C, ryglowany L: 1000 mm / B: 123 mm L: 500 mm / B: 123 mm Ruszt szczelinowy żeliwny Klasa C, ryglowany L: 500 mm / B: 123 mm Profi NW 100 Przykłady zabudowy ze spadkiem kaskadowym strona W 85. Przykłady zabudowy ze spadkiem dna W W 95

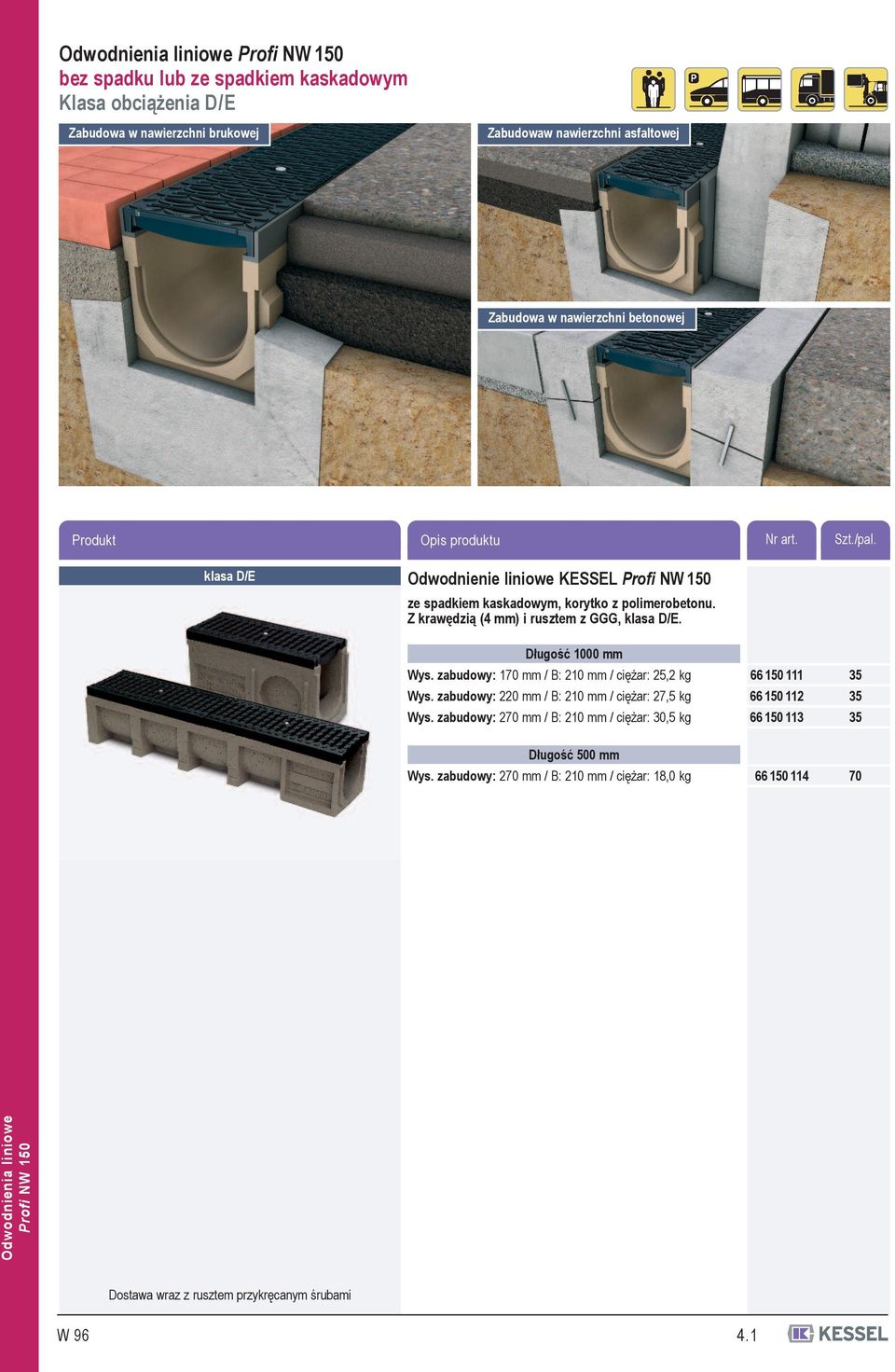

14 Profi NW 150 Klasa obciążenia D/E Zabudowa w nawierzchni brukowej Zabudowaw nawierzchni asfaltowej Zabudowa w nawierzchni betonowej klasa D/E Profi NW 150 Z krawędzią (4 mm) i rusztem z GGG, klasa D/E. Wys. zabudowy: 170 mm / B: 210 mm / ciężar: 25,2 kg Wys. zabudowy: 220 mm / B: 210 mm / ciężar: 27,5 kg Wys. zabudowy: 270 mm / B: 210 mm / ciężar:,5 kg Wys. zabudowy: 270 mm / B: 210 mm / ciężar: 18,0 kg Profi NW 150 Dostawa wraz z rusztem przykręcanym śrubami W

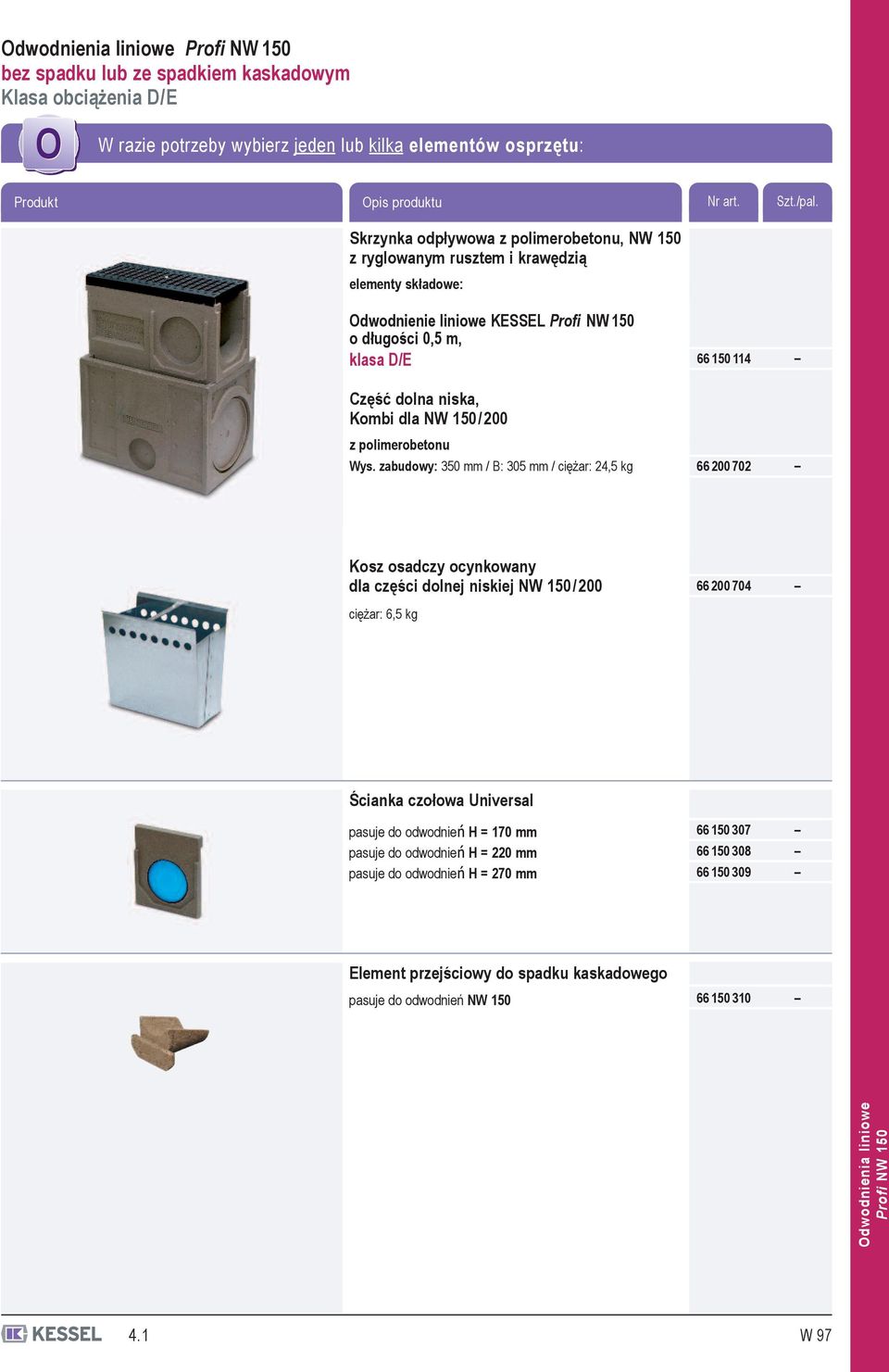

15 Profi NW 150 Klasa obciążenia D/E O W razie potrzeby wybierz jeden lub kilka elementów osprzętu: Skrzynka odpływowa z polimerobetonu, NW 150 z ryglowanym rusztem i krawędzią elementy składowe: Profi NW 150 o długości 0,5 m, klasa D/E Część dolna niska, Kombi dla NW 150/200 z polimerobetonu Wys. zabudowy: 350 mm / B: 5 mm / ciężar: 24,5 kg Kosz osadczy ocynkowany dla części dolnej niskiej NW 150/ 200 ciężar: 6,5 kg Ścianka czołowa Universal pasuje do odwodnień H = 170 mm pasuje do odwodnień H = 220 mm pasuje do odwodnień H = 270 mm Element przejściowy do spadku kaskadowego pasuje do odwodnień NW Profi NW W 97

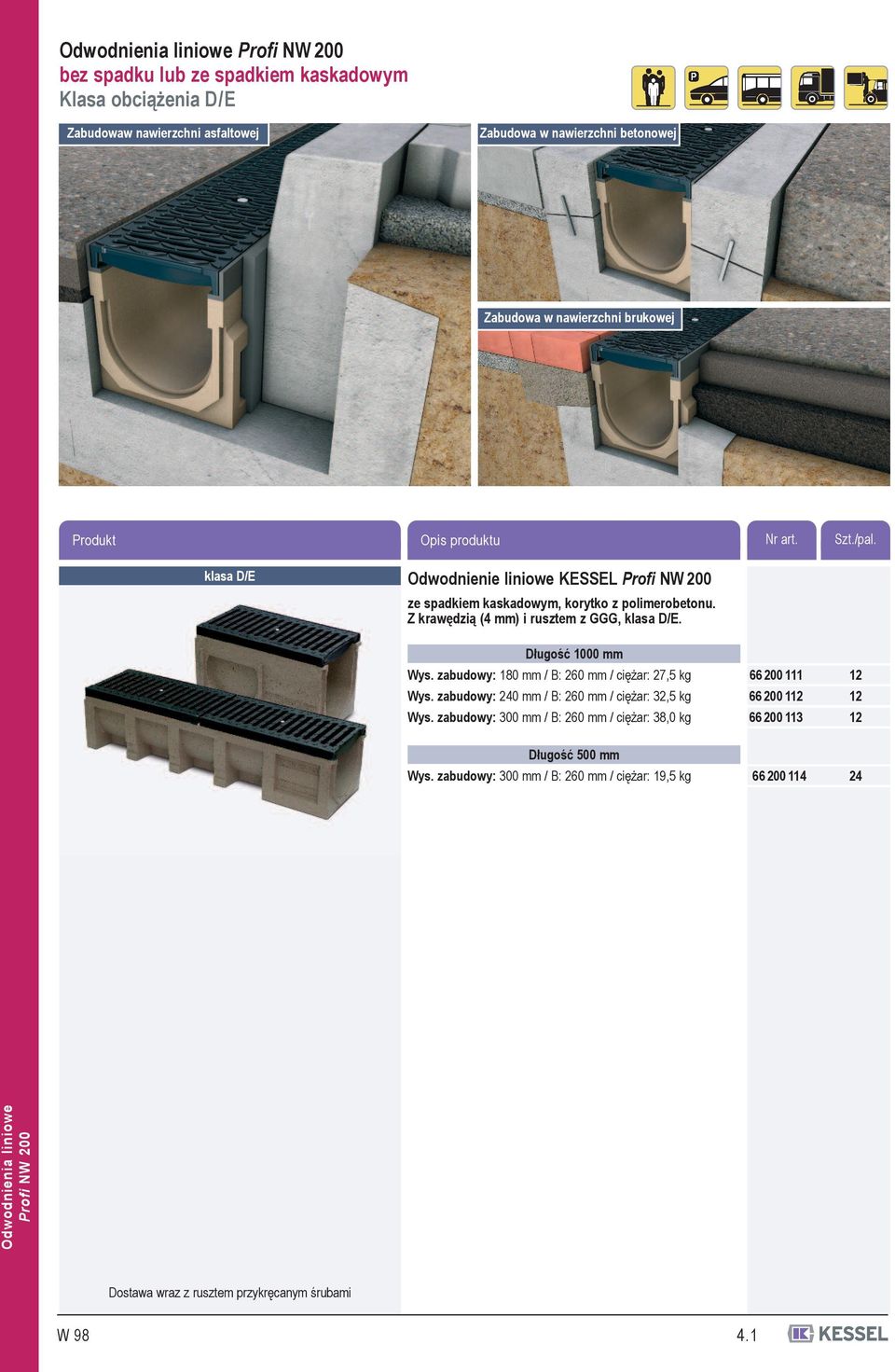

16 Profi NW 200 Klasa obciążenia D/E Zabudowaw nawierzchni asfaltowej Zabudowa w nawierzchni betonowej Zabudowa w nawierzchni brukowej klasa D/E Profi NW 200 Z krawędzią (4 mm) i rusztem z GGG, klasa D/E. Wys. zabudowy: 180 mm / B: 260 mm / ciężar: 27,5 kg Wys. zabudowy: 240 mm / B: 260 mm / ciężar: 32,5 kg Wys. zabudowy: 0 mm / B: 260 mm / ciężar: 38,0 kg Wys. zabudowy: 0 mm / B: 260 mm / ciężar: 19,5 kg Profi NW 200 Dostawa wraz z rusztem przykręcanym śrubami W

17 Profi NW 200 Klasa obciążenia D/E O W razie potrzeby wybierz jeden lub kilka elementów osprzętu: Skrzynka odpływowa z polimerobetonu, NW 200 z ryglowanym rusztem i krawędzią elementy składowe: Profi NW 200 o długości 0,5 m, klasa D/E Część dolna niska, Kombi dla NW 150/200 z polimerobetonu Wys. zabudowy: 350 mm / B: 5 mm / ciężar: 24,5 kg Kosz osadczy ocynkowany dla części dolnej niskiej NW 150/ ciężar: 6,5 kg Ścianka czołowa Universal pasuje do odwodnień H = 180 mm pasuje do odwodnień H = 240 mm pasuje do odwodnień H = 0 mm Element przejściowy do spadku kaskadowego pasuje do odwodnień NW Profi NW W 99

18 Profi NW 0 Klasa obciążenia D/E Zabudowa w nawierzchni betonowej Zabudowaw nawierzchni asfaltowej Zabudowa w nawierzchni brukowej klasa D/E Profi NW 0 Z krawędzią (4 mm) i rusztem z GGG, klasa D/E. Wys. zabudowy: 245 mm / B: 360 mm / ciężar:,5 kg Wys. zabudowy: 5 mm / B: 360 mm / ciężar: 49,0 kg Wys. zabudowy: 365 mm / B: 360 mm / ciężar: 51,5 kg Wys. zabudowy: 365 mm / B: 360 mm / ciężar: 35,0 kg Profi NW 0 Dostawa wraz z rusztem przykręcanym śrubami W

19 Profi NW 0 Klasa obciążenia D/E O W razie potrzeby wybierz jeden lub kilka elementów osprzętu: Skrzynka odpływowa z polimerobetonu, NW 0 z ryglowanym rusztem i krawędzią elementy składowe: Profi NW 0 o długości 0,5 m, klasa D/E Część dolna niska, Kombi dla NW 0 z polimerobetonu Wys. zabudowy: 350 mm / B: 5 mm / ciężar: 24,5 kg Kosz osadczy ocynkowany dla części dolnej niskiej NW 0 ciężar: 6,5 kg Ścianka czołowa Universal pasuje do odwodnień H = 245 mm pasuje do odwodnień H = 5 mm pasuje do odwodnień H = 365 mm Element przejściowy do spadku kaskadowego pasuje do odwodnień NW Profi NW W 101

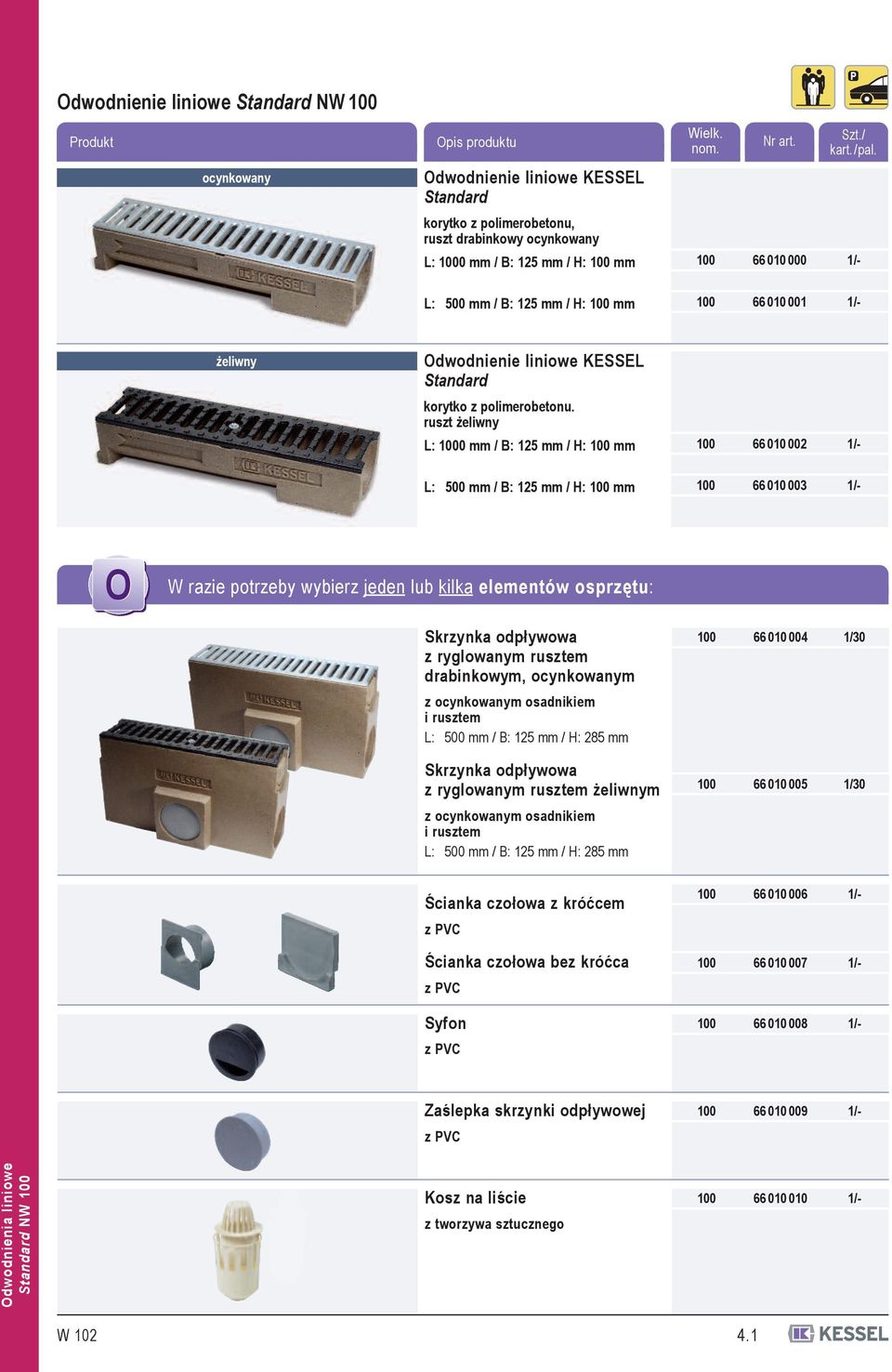

20 Odwodnienie liniowe Standard NW 100 Produkt ocynkowany Opis produktu Standard korytko z polimerobetonu, ruszt drabinkowy ocynkowany L: 1000 mm / B: 125 mm / H: 100 mm L: 500 mm / B: 125 mm / H: 100 mm Wielk. nom. Nr art. Szt./ kart. / pal żeliwny Standard korytko z polimerobetonu. ruszt żeliwny L: 1000 mm / B: 125 mm / H: 100 mm L: 500 mm / B: 125 mm / H: 100 mm O W razie potrzeby wybierz jeden lub kilka elementów osprzętu: Skrzynka odpływowa z ryglowanym rusztem drabinkowym, ocynkowanym z ocynkowanym osadnikiem i rusztem L: 500 mm / B: 125 mm / H: 285 mm Skrzynka odpływowa z ryglowanym rusztem żeliwnym z ocynkowanym osadnikiem i rusztem L: 500 mm / B: 125 mm / H: 285 mm Ścianka czołowa z króćcem z PVC Ścianka czołowa bez króćca z PVC Syfon z PVC / / Zaślepka skrzynki odpływowej z PVC Standard NW 100 Kosz na liście z tworzywa sztucznego W

21 Odwodnienie liniowe Standard C NW 100 Produkt Opis produktu Wielk. nom. Nr art. Szt./ kart. / pal Standard C z polimerobetonu ze stalową krawędzią połącz., ocynk. 2mm, Szer. w świetle 100mm, bez własnego spadku 1 Do zabudowy bez spadku kaskadowego L: 1000 mm / B: 135 mm / H: 100 mm L: 500 mm / B: 135 mm / H: 100 mm 2 Do zabudowy bez spadku kaskadowego L: 1000 mm / B: 135 mm / H: 150 mm L: 500 mm / B: 135 mm / H: 150 mm 3 Do zabudowy przy spadku kaskadowym L: 1000 mm / B: 135 mm / H: 193 mm L: 500 mm / B: 135 mm / H: 193 mm L: 1000 mm / B: 135 mm / H: 243 mm L: 500 mm / B: 135 mm / H: 243 mm L: 1000 mm / B: 135 mm / H: 295 mm L: 500 mm / B: 135 mm / H: 295 mm Do użycia także jako czwórnik i do stosowania przy spadku kaskadowym 4 Skrzynka odpływowa KESSEL z polimerobetonu ze stalową krawędzią połączeniową, ocynkowaną 2 mm, Szerokość w świetle 100 mm, bez własnego spadku L: 500 mm / B: 135 mm / H: 580 mm Z koszem ocynkowanym P klasa A klasa B klasa C klasa C O Tutaj wybierz jednen ruszt: Ruszt drabinkowy, ocynkowany klasa A, ryglowany L: 1000 mm / B: 123 mm L: 500 mm / B: 123 mm Ruszt oczkowy, ocynkowany klasa B, ryglowany L: 1000 mm / B: 123 mm L: 500 mm / B: 123 mm Ruszt drabinkowy podwójny, ocynk. Klasa C, ryglowany L: 1000 mm / B: 123 mm L: 500 mm / B: 123 mm Ruszt szczelinowy żeliwny klasy C, ryglowany L: 500 mm / B: 123 mm W razie potrzeby wybierz jeden lub kilka elementów osprzętu: 4.1 Ścianka czołowa Universal z polimerobetonu pasuje do odwodnień H = 100 mm pasuje do odwodnień H = 150 mm pasuje do odwodnień H = 193 mm pasuje do odwodnień H = 243 mm pasuje do odwodnień H = 295 mm Element przejściowy z polimerobetonu dla spadku kaskadowego W 103 Standard NW 100

22 Wskazówki dotyczące zabudowy i układania odwodnień liniowych 1 Układanie odwodnień liniowych rozpoczyna się w najniższym punkcie układu, w skrzynce wlotowej i rurach przewodu kanalizacyjnego i jest prowadzone do zewnętrznego końca ciągu odwadniania. Należy przy tym zawsze mieć na uwadze, że strony czołowe/stykowe odwodnień liniowych muszą być wolne od zanie-czyszczeń i przylegających osadów, by możliwe było wykonanie szczelnego połączenia pomiędzy poszczególnymi korytkami. 2 Należy zwrócić uwagę na pełnopowierzchniowe podparcie odpływu w łożu betonowym, by nie tworzyły się tam puste przestrzenie. KESSEL zaleca, aby na końcu ciągu odwodnień liniowych fundament betonowy wystawał tak, by zapewnić właściwe rozłożenie obciążeń. 3 Jako pomoc przy zabudowie, na zewnętrznej ściance umieszczono strzałki pokazujące kierunek przepływu. 4 Górna krawędź powinna leżeć na stałe ok. 3 do 5 mm głębiej niż przylegająca warstwa powierzchni odwadnianej. Prosimy zwrócić uwagę na możliwe późniejsze dogęszczenie i procesy osadzania. 5 Przy zagęszczaniu okalającej powierzchni odwodnienie należy chronić przed uszkodzeniami mechanicznymi. Aby uniknąć przesunięcia się korpusu odwodnienia, należy założyć ruszty przed zagęszczeniem i/lub pracami związanymi z układaniem powierzchni mogą być podłączane bezpośrednio do przylegającej do nich nawierzchni. Betonowa podpora podstawy może być prowadzona aż do górnej krawędzi odwodnienia liniowego. Jakość betonu podpory podstawy musi zawsze odpowiadać jakości betonu nawierzchni drogi. Nawierzchnię należy dołączyć bezpośligowo do odwodnienia liniowego. Nawierzchnie płytowe i brukowe należy ułożyć zaraz obok odwodnienia. Należy unikać tworzenia szczelin. W przypadku elementów dopasowywanych i ciętego kamienia pomiędzy korytko i nawierzchnię należy ułożyć cegły wozówki. Przykłady zabudowy Komfort SLR Wylany asfalt 2-warstwowy Warstwa wiążąca Bitumiczna warstwa nośna Warstwa nośna (zabudowa klasa C) Przy użyciu betonowych cegieł wozówek przejścia do stropu betonowego należy wykonać z pozostawieniem szczeliny dylatacyjnej z zamknięciem spoiny. mogą być skracane. Należy przy tym uważać, aby skrócone odwodnienie zostało zabudowane w miejscu zewnętrznym ciągu odwadniania. Krawędzie powstałe po odcięciu należy oczyścić z zadziorów. Ruszty po skróceniu powinny mieć przynajmniej jedno ryglowanie. Rozwiązania specjalne Innowacja STAL NIERDZEWNA Korytka szczelinowe KESSEL z polimerobetonu z nasadką ze stali nierdzewnej centryczne i ekscentryczne. Szczelina przestrzenna min. /10, wylana Warstwa wierzchnia Warstwa wiążąca Bitumiczna warstwa nośna Beton C /37 XF 4, XD 3, XA 2, XM 1 Beton Warstwa nośna Szczelina przestrzenna Płyta betonowa Beton C /37 XF 4, XD 3, XA 2, XM 1 Beton nawierzchniowy Komfort SLR Żwir min. 3 mm Warstwa nośna Beton Warstwa nośna Instalacja i zabudowa - odwodnienia liniowe na zewnątrz budynków Profi Standard C Wylany asfalt 2-warstwowy Warstwa wiążąca Bitumiczna warstwa nośna Warstwa nośna Szczelina ok. 10 mm Bruk Łoże bruku Warstwa nośna Szczelina przestrzenna min. /10, wylana Warstwa wierzchnia Warstwa wiążąca Bitumiczna warstwa nośna Beton C /37 XF 4, XD 3, XA 2, XM 1 Warstwa nośna Warstwa wierzchnia Warstwa wiążąca Bitumiczna warstwa nośna Beton C /37 XF 4, XD 3, XA 2, XM 1 Wastwa nośna W
