1 Skuteczne i nowoczesne odwodnienia z wykorzystaniem geokompozytów drenażowych Wavin jako alternatywa dla rozwiązań tradycyjnych w postaci drenaży francuskich Agnieszka Przybył Wavin Metalplast-Buk Sp. z o.o. Forum ODWODNIENIE 2014 Kraków, r.

2 Budowa geokompozytu

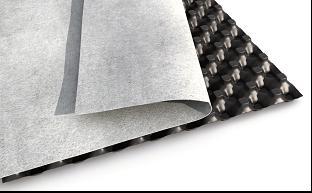

3 Budowa geokompozytu drenażowego RDZEŃ PEHD Odwadnianie i separacja GEOWŁÓKNINA PP Filtracja +

4 Rdzeń izometryczny Zapewnia równomierny przepływ wody

5 = 20 kpa = 100 kpa Q M = 0,4 Q P = 200 kpa Parametry hydrauliczne geokompozytu muszą być dobrane dla określonych warunków obciążenia Wytrzymały rdzeń

6 Do czego służą geokompozyty?

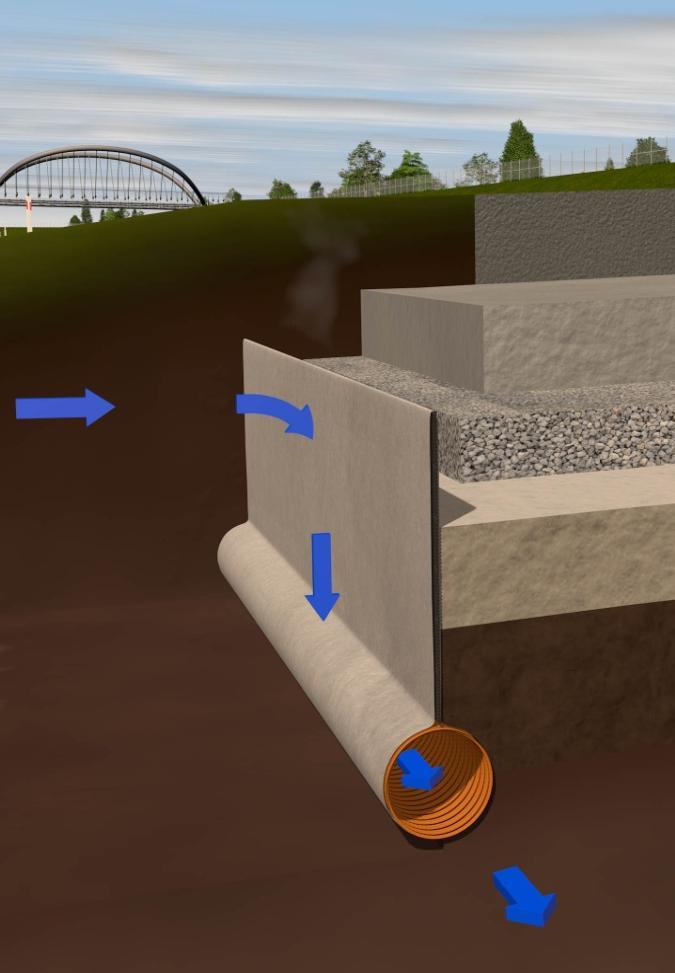

7 1. Drenaże pionowe Odwodnienia alternatywne do tradycyjnych drenaży, w tym drenażu francuskiego Odwodnienia ścian

8 2. Drenaże poziome Odwadnianie dużych powierzchni - Skarpy - Ekrany kapilarne - Odwodnienia konstrukcji budowli

9 Jak działa geokompozyt?

10 Drenowanie 3 ważne zasady FILTRACJA PRZEMIESZCZENIE ODPŁYW Filtracja: przepuść wodę zatrzymaj grunt Przemieszczenie: wykorzystaj siłę grawitacji Spadki i odpływy: skieruj do odbiornika

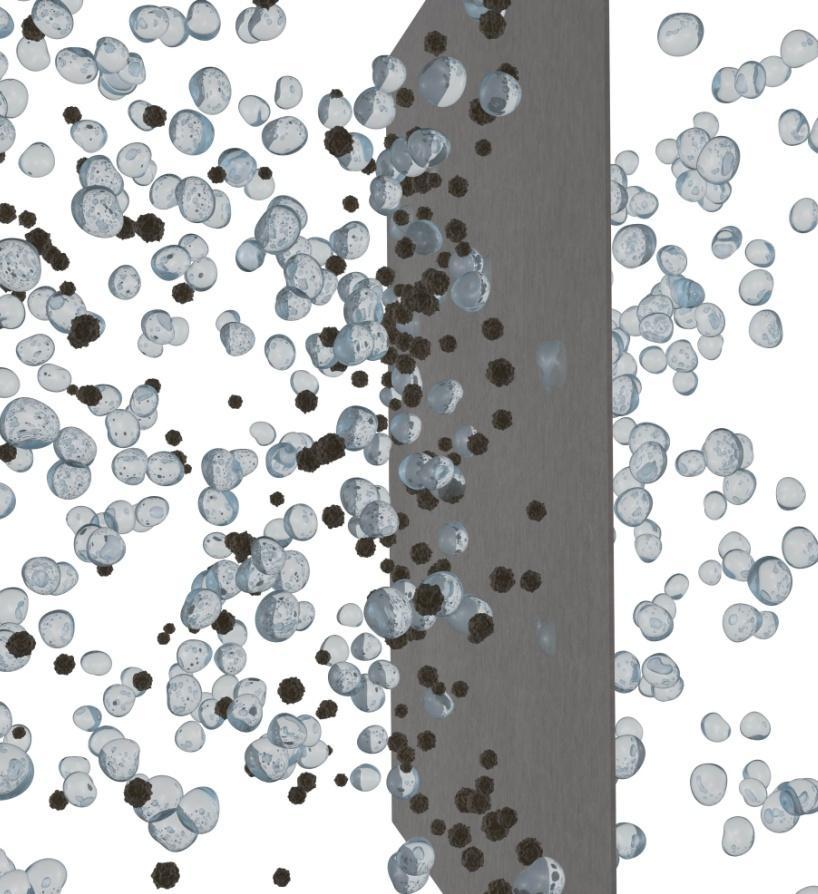

11 Wielkość porów geowłókniny Dostatecznie duże, by przepuścić wodę Wielkość porów zgodnie z EN ISO Dostatecznie małe, by zatrzymać grunt Wartości optymalne : od 80 µm do 150 µm

12 Jakie geokompozyty pionowe oferuje Wavin?

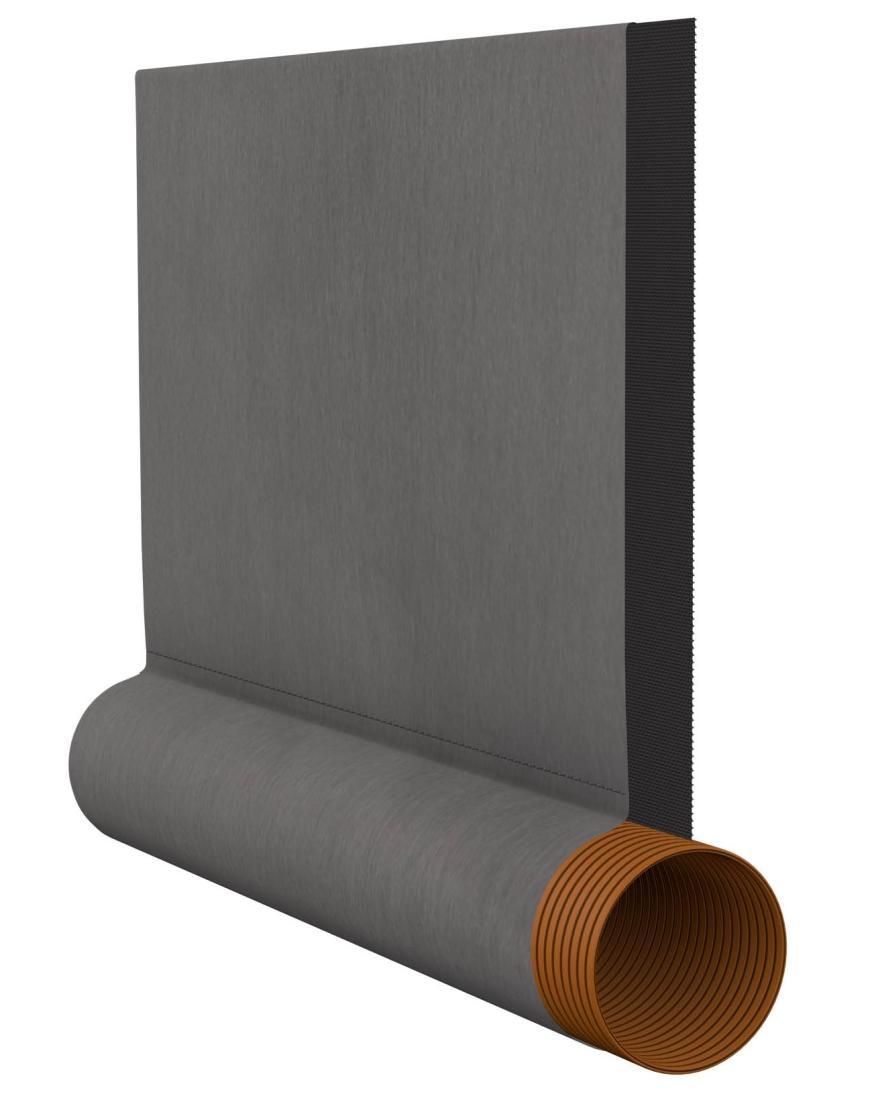

13 Pacdrain i RoadDrain Geowłóknina filtracyjna kwalifikowana Rdzeń PEHD Gr. 5-6mm Rura drenarska DN w kieszeni z geowłókniny Wodoprzepuszczalność 0,85x10-3 1,6x10-3 m 2 /s

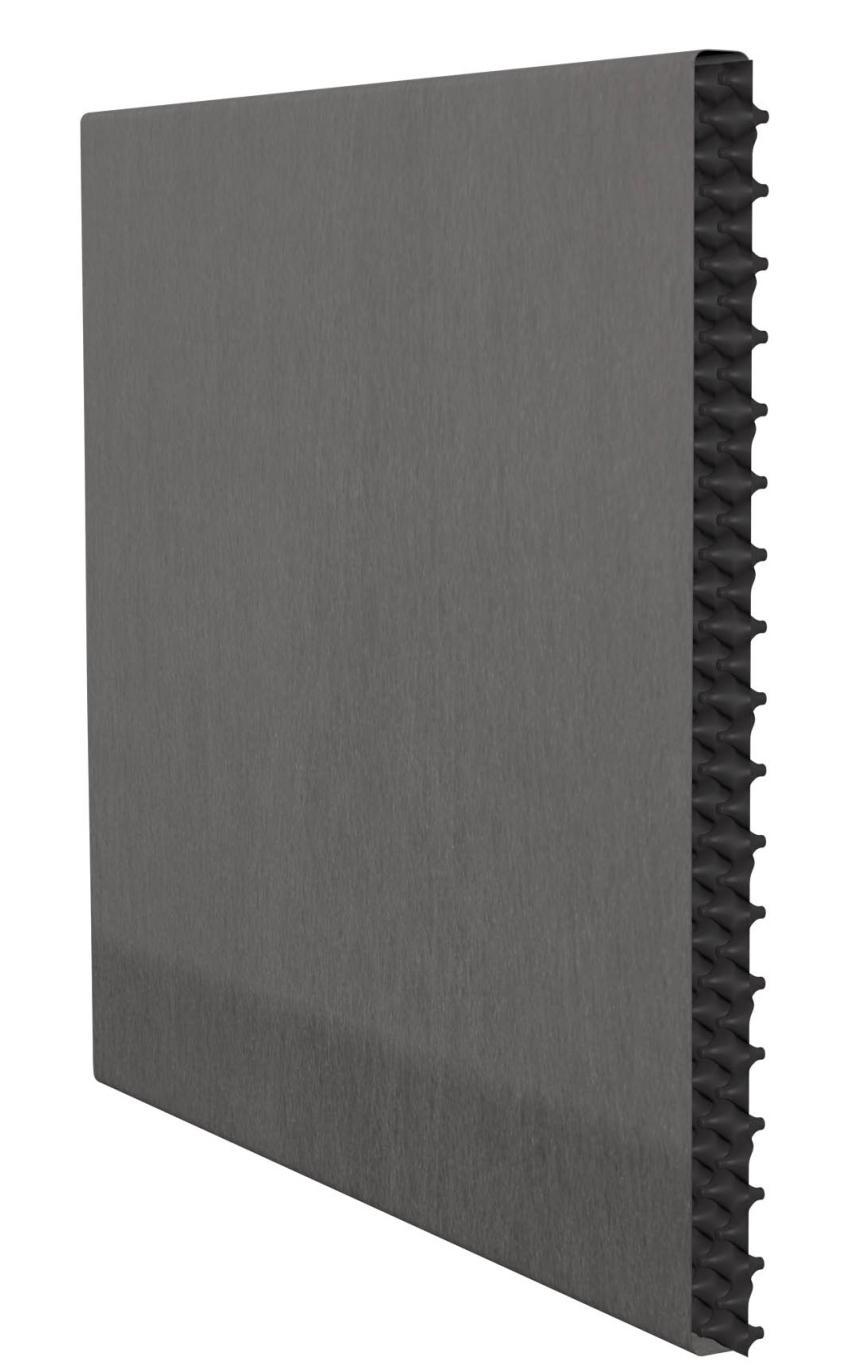

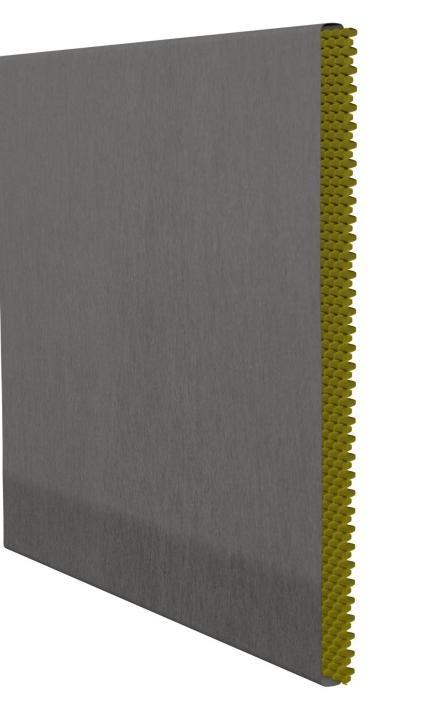

14 Stabidrain Rdzeń PEHD Gr. 20 lub 40 mm Geowłóknina filtracyjna kwalifikowana Wodoprzepuszczalność 7x x10-3 m 2 /s Uszczelniona żywicami dolna część geowłókniny ok. 10 cm

15 Odwadnianie Filtracja 100% ochrony przed kolmatacją Separacja

16 Wydajność Pacdrain a drenażu francuskiego

17 Drenaż francuski Pacdrain 0,4 m 0,6 m 0,7 m Geowłóknina Wypełnienie żwirem Geowłóknina Brak wypełnienia Rura drenarska Φ 200 Rura drenarska Φ 200

18 Drenaż francuski Pacdrain Spadek 0,5% Spadek 0,5% Wydatek 1 mb odwodnienia 0,5 l/s 1800 l/h Dla spadku 1% 1,1 l/s 3960 l/h Jednostronny Dla 20 kpa 1,1 l/s 3960 l/h Dwustronny Dla 20 kpa 2,2 l/s 7920 l/h Dla 100 kpa 1,68 l/s 6048 l/h

19 Zastosowanie w drogownictwie

20 Zastosowanie w drogownictwie: Podczas budowy: Osuszanie wierzchnich warstw wykopu podczas prac drenaż tymczasowy W przypadku nasypów instalowany podpowierzchniowo dla szybszego osuszenia platformy nasypu Trwały element konstrukcji pasa drogowego: Odprowadzenie wody z obrębu pasa drogowego instalowany po wykonaniu warstwy podstawowej i poboczy a przed położeniem nawierzchni drogowej Drogi nowobudowane

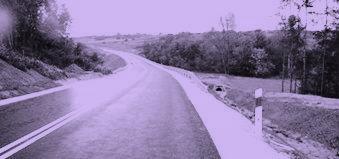

21 Zastosowanie w drogownictwie: Drogi istniejące Odwodnienie w poboczu po obu stronach drogi poprawa odwodnienia i jego funkcjonalności Odwodnienie w przypadku poszerzenia drogi wykonanie nowego odwodnienia

22 Montaż

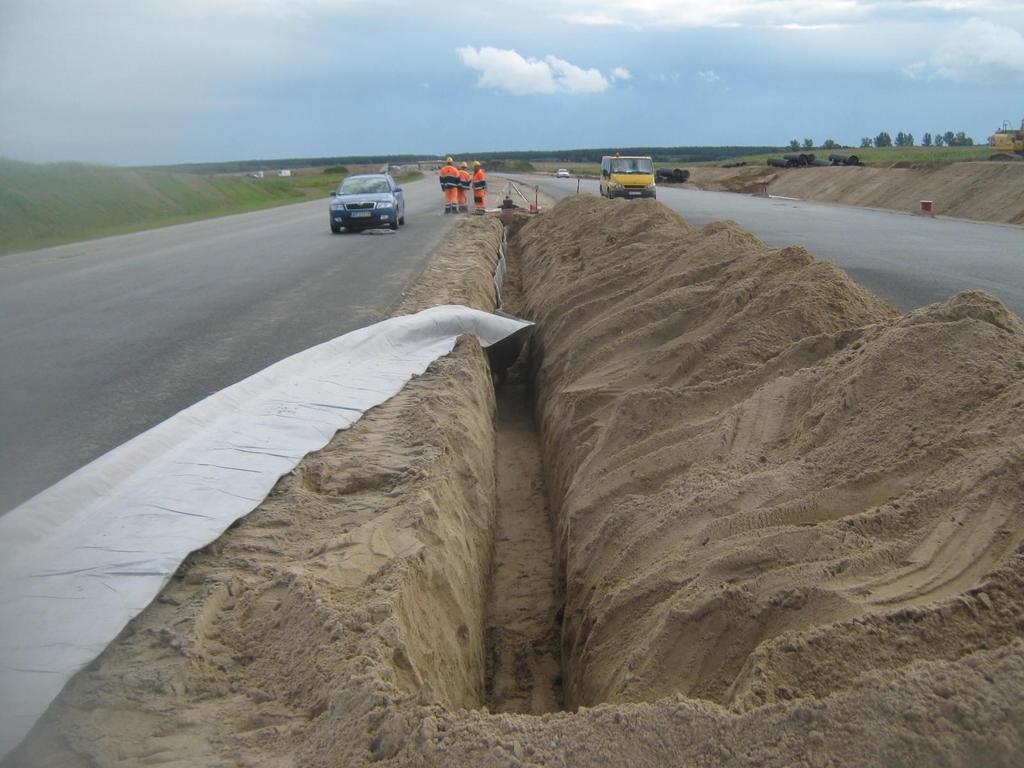

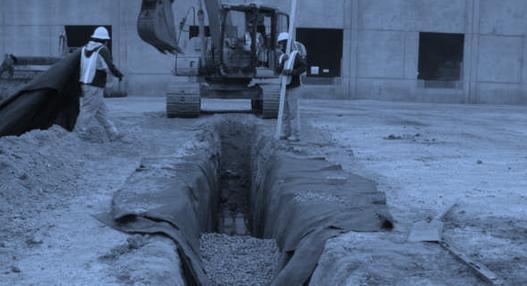

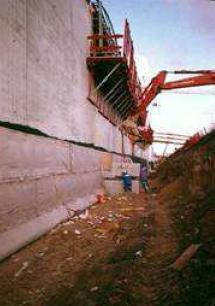

23 Montaż Odwodnienie pionowe Montaż przy ścianie wykopu przylegającej do konstrukcji drogowej

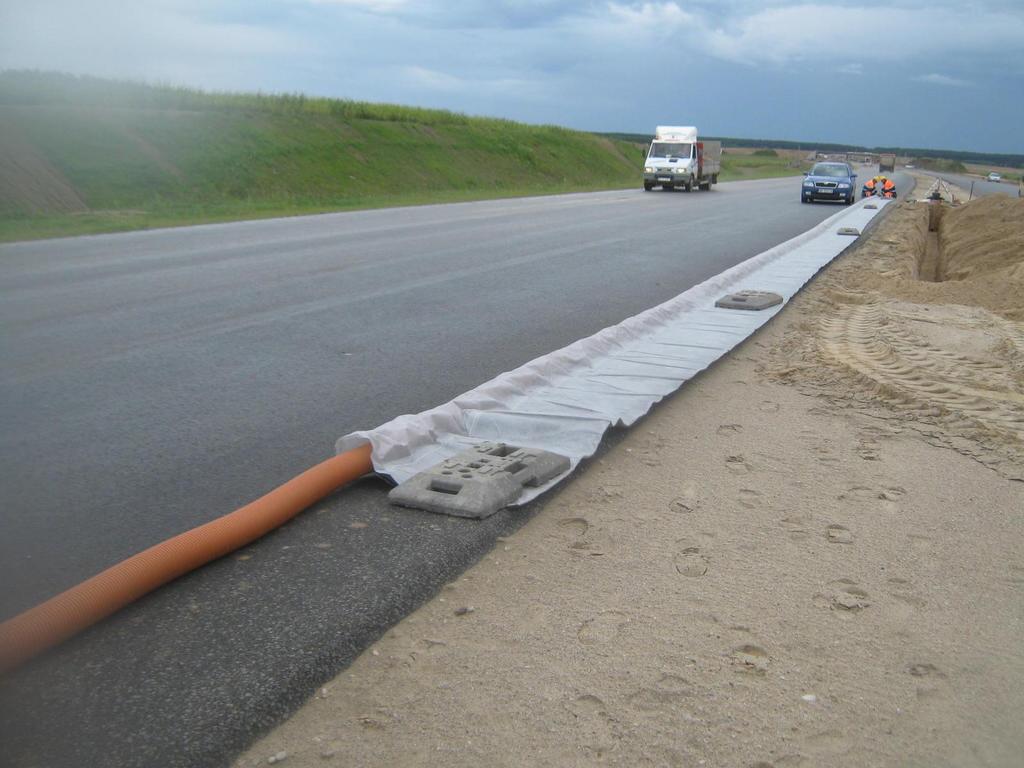

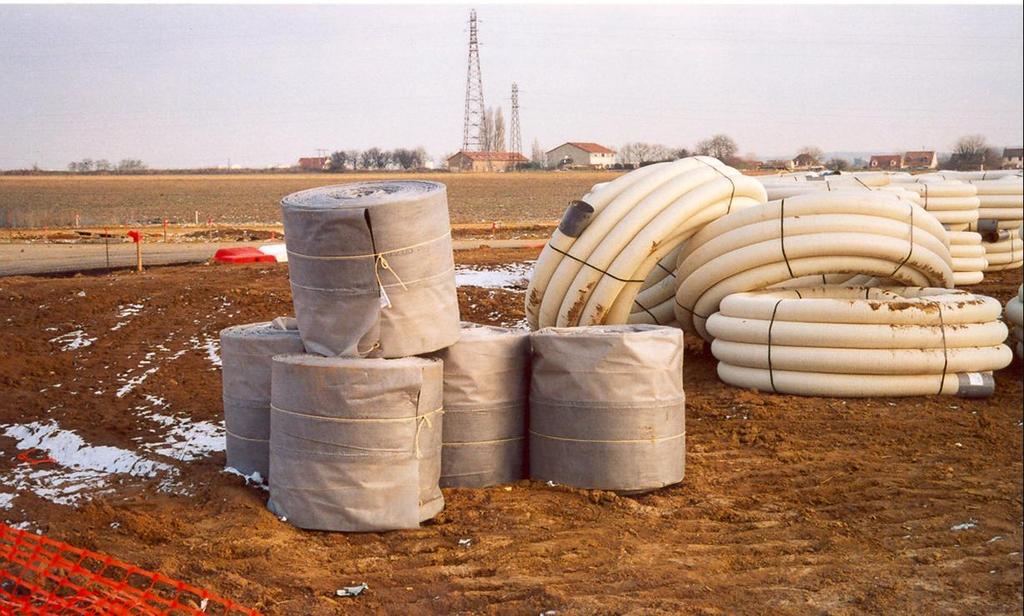

24 Układanie maszynowe Opłacalne dla długości powyżej 5 km Szybkość układania zwiększona 3 krotnie!!!! z 0,3 km/8 h dla montażu ręcznego do 1 km /8h

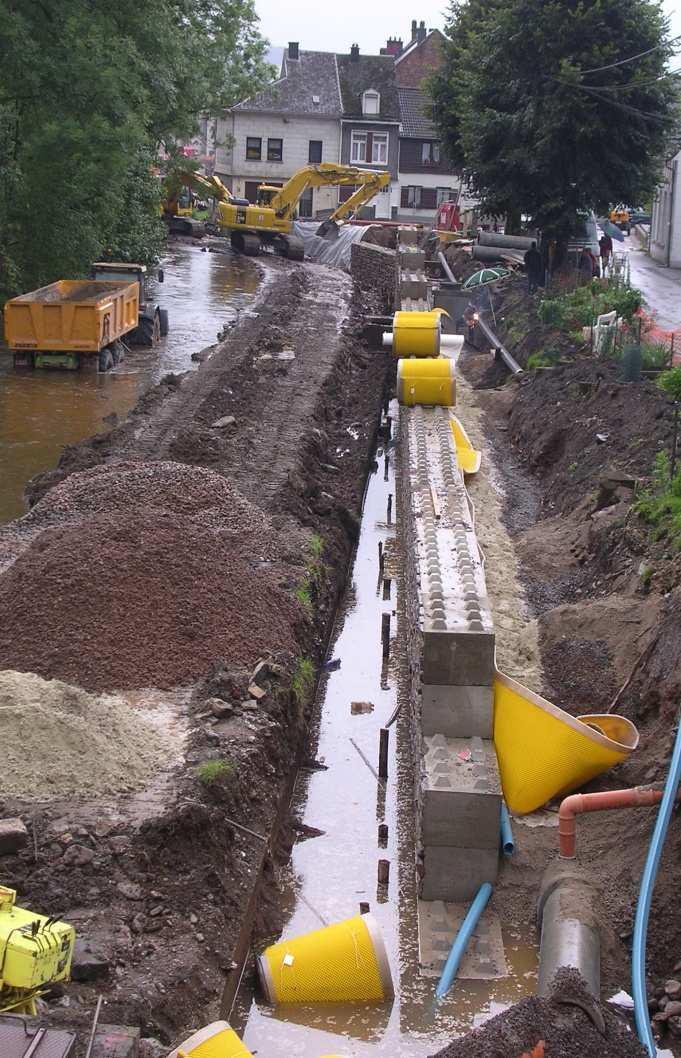

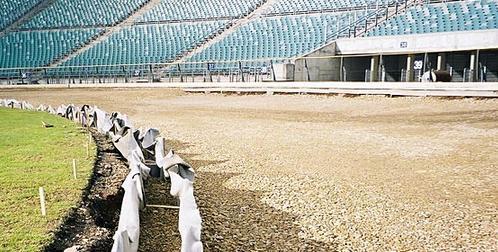

25 Przykłady montażu

26 Przykłady montażu

27 Przykłady montażu

28 Przykłady montażu

29 Przykłady montażu

30 Przykłady montażu

31 Przykłady montażu

32 Dlaczego warto stosować geokompozyty Wavin do drenaży pionowych?

33

34 Geokompozyty poziome - produkty dla budownictwa inżynieryjnego i hydrotechnicznego

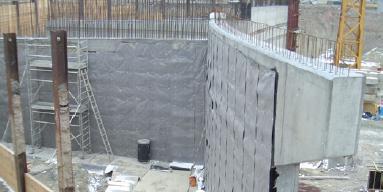

35 ISOCOR Odwodnienie pionowe Sprawne odprowadzenie wody wzdłuż pionowych konstrukcji

36 ISOCOR Grubość: 8-40 mm Wytrzymałość na nacisk: kpa Przepływ wody w płaszczyźnie geokompozytu: 2,4x ,1x10-3 m 2 /s Głębokość instalacji: do 33m Szerokość pasma: 1,1 lub2,2 m Długość pasma: 25 m

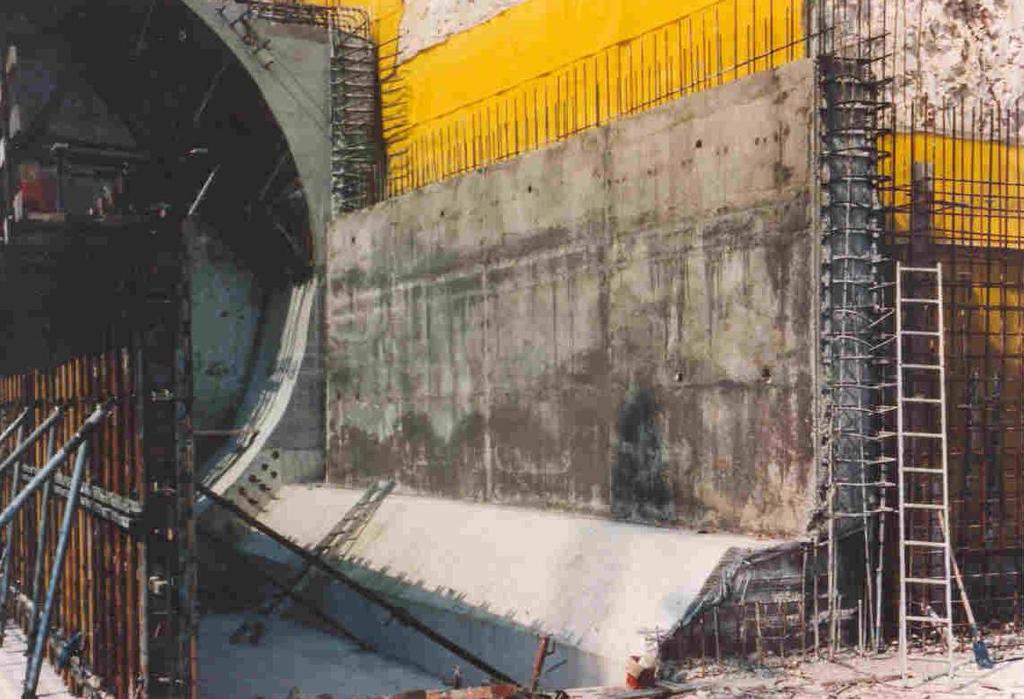

37 ISOCOR

38 ISOCOR

39 ISOCOR

40 Nappe Solpac Odwodnienie poziome Sprawne odprowadzenie wody z obrębu konstrukcji

41 Nappe Solpac Grubość: 5-8 mm Wytrzymałość na nacisk: kpa Przepływ wody w płaszczyźnie geokompozytu: 6,5x10-5 1,4x10-3 m 2 /s Szerokość pasma: 2,2 lub 4,3m Długość pasma: 50 lub 200 m

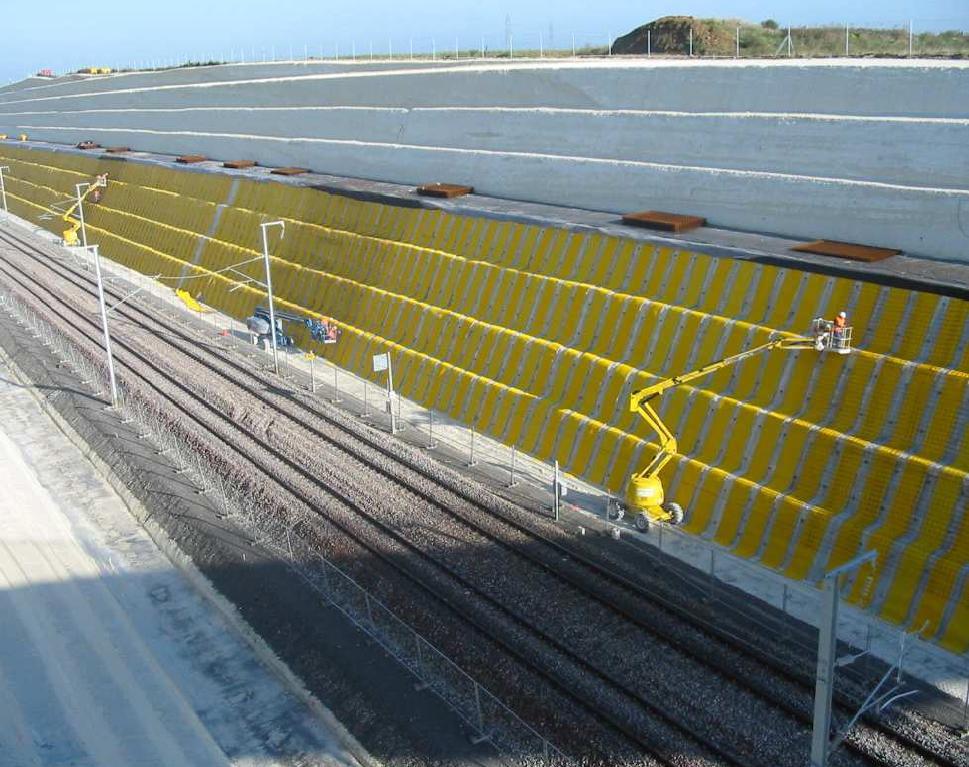

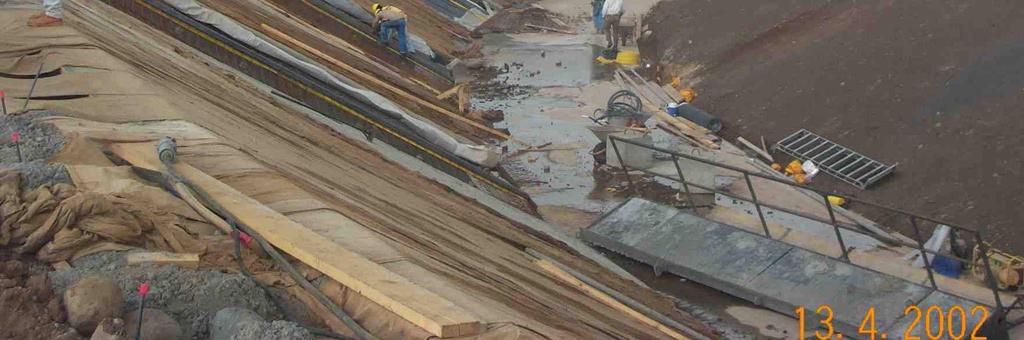

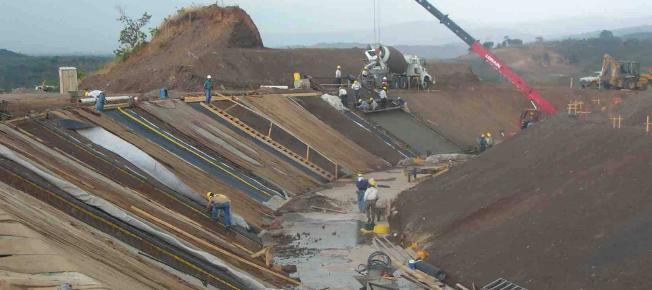

42 Nappe Solpac Odwodnienia skarp

43 Nappe Solpac

44 Odwodnienia pod torowiska Nappe Solpac

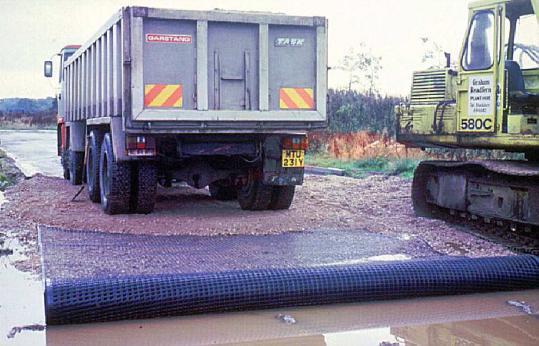

45 Solpac Stabilizacja podłoża

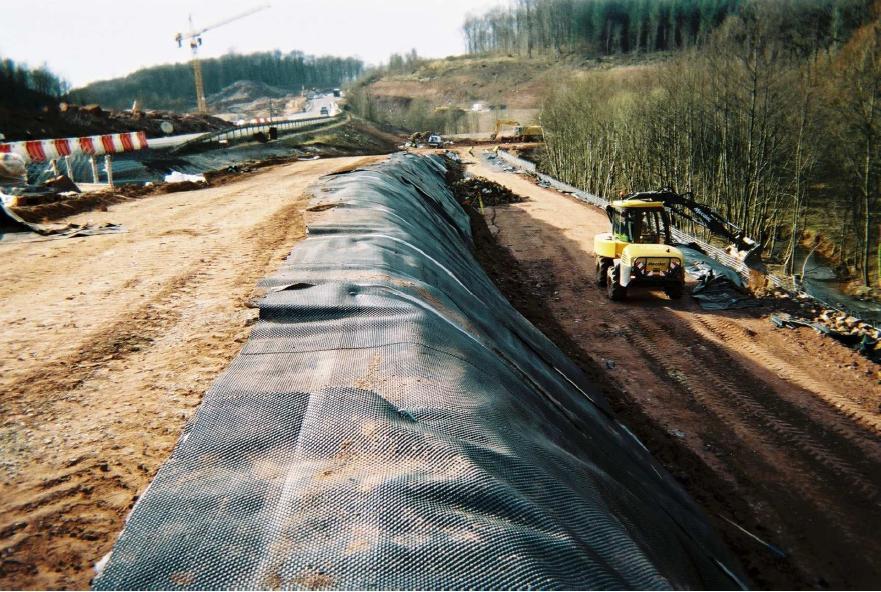

46 Nappe Solpac Warstwa separacyjna (ekran kapilarny ) pod drogą

47 Nappe Solpac lub Isocor Drenaż podstawy nasypu

48 Drenaż skarp nasypu Nappe Solpac

49 Nappe Fosses Szczelne rowy zielone

50 Bande Solpac Warstwa odgazowująca pod zbiornikami retencyjnymi

51 Bande Solpac ochrona zbiorników szczelnych
