1 Odwadnianie systemowe KE-100, KE-150, KE-200 Odwodnienie liniowe dla klas obciążenia A 15 do E 600

2 Spis treści 04 Systemy ANRIN do ochrony krawędzi Materiał / budowa / właściwości 06 Zastosowania Przegląd klas obciążeń 08 Korytka z ochroną krawędzi KE-100 Specyfikacje produktu / wyposażenie dodatkowe 10 Korytka z ochroną krawędzi KE-150 Specyfikacje produktu / wyposażenie dodatkowe 12 Korytka z ochroną krawędzi KE-200 Specyfikacje produktu / wyposażenie dodatkowe 16 Ruszty pokrywające Wzór rusztu 20 Technika zamykania firmy Zamknięcie TwistLock/ Zamknięcie SnapLock 22 Fuga UNILINK System fug / technika uszczelniania 24 Rodzaje spadku Spadek wewnętrzny, kaskadowy i lustra wody 26 Przykłady montażu Klasy obciążenia A 15, B 125, C 250, D 400 E 600 Odwadnianie poziomów parkingów 2

3 ANRIN Odwodnienie systemowe W naszej centralnej siedzibie produkcyjnej i logistycznej w miejscowości Anröchte w Północnej Nadrenii-Westfalii projektujemy i produkujemy od roku 1971 prekursorskie korytka odwadniające z polimerobetonu i ruszty przykrywające spełniające wszystkie fizyczne i twórcze wymagania nowoczesnego odwadniania liniowego. Dzięki wyjątkowo wydajnej dystrybucji dostarczamy wyroby w ciągu maksymalnie 48 godzin na każdą budowę w Niemczech i w ciągu kliku dni do wielu innych krajów świata. Zawsze nowe, kreatywne i opatentowane systemy korytek i rusztów zapewniają naszym wymagającym inwestorom, architektom, rzemieślnikom, a także sprzedawcom dobre i bezpieczne poczucie dokonania właściwego wyboru w perspektywie długoterminowej. Miliony ułożonych metrów korytek i certyfikacja zgodnie z normą DIN EN ISO 9001:2008 ręczą za wysoką jakość naszego przedsiębiorstwa rodzinnego. Zwracamy szczególną uwagę na doradztwo techniczne i ukierunkowane na zastosowania, aby znaleźć najlepsze rozwiązanie, także dla indywidualnych inwestorów. Wystaw na próbę nasze kompetencje i skontaktuj się z nami. 3

4 Systemy ANRIN do ochrony krawędzi Systemy ANRIN do ochrony krawędzi z polimerobetonu Materiał wykonany z naturalnych kwarców mineralnych i żywic charakteryzuje się wyjątkowymi zaletami budowlanymi i ekologicznymi. W porównaniu z tradycyjnymi materiałami wiązanymi cementem polimerobeton umożliwia realizację ciężarów jednostkowych łatwych w obsłudze. Podczas układania na placu budowy zaoszczędza się czas i koszty. Fuga UNILINK Zoptymalizowany system fug UNILINK znosi tradycyjne rozróżnianie początku i końca korytka. Elementy o takiej samej wysokości mogą być połączone w dowolnym ustawieniu. Symetrycznie podzielone półfugi umożliwiają opcjonalne uszczelnienie złączy. Pionowo rozmieszczone rowki i wypusty sprzyjają racjonalnemu ułożeniu: Kierunek montażu można przy tym dowolnie wybrać! Elastyczność w fazie planowania i montażu dzięki fugom UNILINK przybiera nowy wymiar! Wyżłobienia na elementach 50 cm dla Połączeń typu T Połączeń narożnych Połączeń krzyżowych 4

5 Najwyższa jakość poszczególnych komponentów oraz zamknięta matryca materiału powodują, że polimerobeton ANRIN charakteryzuje się szczelnością, wysoką odpornością na korozję oraz odpornością na liczne substancje. Można zatem konstruować nawierzchnie, które odprowadzą wody opadowe i niezawodnie zabezpieczą wody gruntowe przed zanieczyszczeniami ekologicznymi. Nasze systemy odwadniania (KE i SF) są sprawdzone zgodnie z normami DIN EN 1433 i KIWA BRL 5211 i posiadają certyfikaty. Technika zamykania TwistLock dla NW 100 i SnapLock dla NW 150 lub 200 pracują niezawodnie także przy dużym zabrudzeniu i można je łatwo odblokować w celu oczyszczenia. Ochrona krawędzi Zintegrowane, ocynkowane ramki stalowe lub ze stali wysokiej jakości bez naprężeń. Wykonanie także z czarną powłoką KTL Ruszty Modele dla wszystkich klas obciążenia A 15 E 600 Wykonanie ze stali, stali wysokiej jakości, tworzywa sztucznego i żeliwa Konstrukcja OvalGrip dla wszystkich systemów KE Polimerobeton dane techniczne Wytrzymałość na rozciąganie przy zginaniu: > 22 N/mm² Wytrzymałość na ściskanie: > 90 N/mm² Moduł sprężystości około 25 kn/mm² Gęstość: 2,1 2,3 g/cm³ Głębokość przenikania wody: 0 mm 5

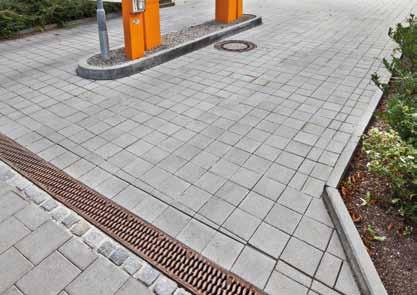

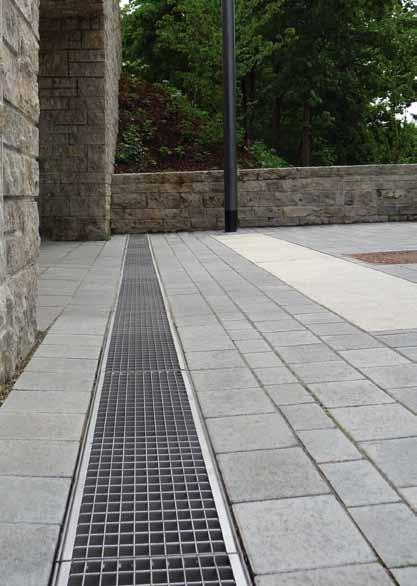

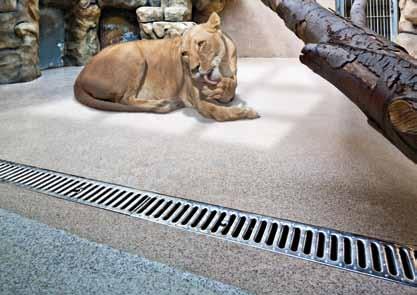

6 Zastosowania Odwodnienie liniowe dla klas obciążenia A 15 do E 600 Zgodnie z normą DIN 19580/EN 1433, Kanały odwadniające nawierzchnię dla ruchu pieszego i kołowego, do nawierzchni tych przyporządkowano określone klasy obciążenia zależnie od użytkowania. Następnie można wybrać odpowiedni system ANRIN do ochrony krawędzi z odpowiednim rusztem. Poniższa tabela zawiera zestawienie typowych zastosowań i stosowanych systemów kanałów. 1 Strefa ruchu pieszego, Czechy Do odwodnienia strefy ruchu pieszego w Cheb (Czechy) przy pomocy systemu KE-100 firma Ronn Drain wyprodukowała specjalne przykrycia, które jednocześnie odprowadzają wodę deszczową i zapoznają odwiedzających z historią miasta. 2 Plac, Regensburg 3 Wejście do miasta, Amberg 4 Wejście do miasta, Amberg 5 Zoo, Czechy 6 Parking, Regensburg 6

7 Klasy obciążenia Zakresy zastosowania KE-100 KE-150 KE-200 A 15 (obciążenie próbne 15 kn) Ścieżka rowerowa i droga dla pieszych Dziedziniec szkolny Tereny zielone, Gala-Bau B 125 (obciążenie próbne 125 kn) Chodniki, strefy ruchu pieszego Nawierzchnie i poziomy parkingów samochodów osobowych Wjazdy do garażu, dziedzińce C 250 (obciążenie próbne 250 kn) Odwodnienie poboczy drogi Pasy prowadzące i boczne D 400 (obciążenie próbne 400 kn) Jezdnie Nawierzchnie parkingów, parkingi przy autostradach Drogi dla pieszych E 600 (obciążenie próbne 600 kn) Trasy komunikacyjne w strefach przemysłowych Nawierzchnie z dużym obciążeniem kół Nawierzchnie ruchu drogowego niepublicznego 7

8 Korytka z ochroną krawędzi KE-100 Korytko ANRIN z ochroną krawędzi KE-100 i KE-100 stal wysokiej jakości Wykonanie także z czarną powłoką KTL KE cm KE cm Element przejściowy Ściana przednia Z króćcem rurowym DA/OD 110 Ściana przednia Skrzynka wpustowa Z osadnikiem zanieczyszczeń Pierścienie uszczelniające NBR DA/OD 110/ h h h 110 8

9 Specyfikacja produktów KE Skrzynka wpustowa Materiał Polimerobeton Polimerobeton Długość 50 cm i 100 cm 50 cm Szerokość 13,6 cm 13,6 cm Wysokość 6,0 cm, 8,0 cm, 10,0 cm 58,5 cm 15,0 25,0 cm 45,0 cm (niska wysokość montażowa) Konstrukcja krawędzi Ramka stalowa, szerokość krawędzi 6 mm; ocynkowana, stal wysokiej jakości lub czarna z powłoką KTL Szerokość 100 mm 100 mm Klasa obciążenia A 15 do E 600 A 15 do E 600 Rodzaj spadku Spadek wewnętrzny 0,5 % Spadki kaskadowe Spadki lustra wody Konstrukcja fug Fuga UNILINK Fuga UNILINK Zamknięcie Zamknięcie Twistlock Zamknięcie Twistlock Zamknięcie TwistLock Zamknięcie TwistLock znajduje zastosowanie w wykonaniach rusztu dla korytek o szerokości 100 mm

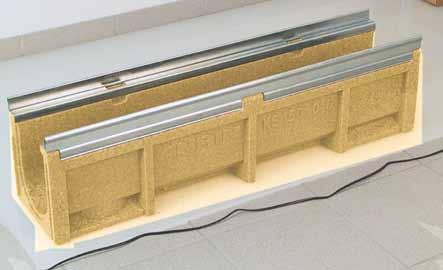

10 Korytka z ochroną krawędzi KE-150 Korytko ANRIN z ochroną krawędzi KE-150 i KE-150 stal nierdzewna KE cm KE cm Element przejściowy Ściana przednia Z króćcem rurowym DA/OD 160 Ściana przednia Skrzynka wpustowa Z osadnikiem zanieczyszczeń Pierścienie uszczelniające NBR DA/OD 160/ h h Zn_ANRIN KE150 P 130

11 Specyfikacja produktów KE Skrzynka wpustowa Materiał Polimerobeton Polimerobeton Długość 50 cm i 100 cm 50 cm Szerokość 21,4 cm 21,4 cm Wysokość 13,0 cm, 22,0-32,0 cm 62,0 cm Konstrukcja krawędzi Ramki stalowe, 6 mm, ocynkowane lub ze stali wysokiej jakości Szerokość 150 mm 150 mm Klasa obciążenia A 15 do E 600 A 15 do E 600 Rodzaj spadku Spadek wewnętrzny 0,5 % Spadki kaskadowe Spadki lustra wody Konstrukcja fug Fuga UNILINK Fuga UNILINK Zamknięcie Zamknięcie SnapLock Zamknięcie SnapLock Zamknięcie SnapLock Zamknięcie SnapLock przeznaczone jest do rusztów korytek o szerokości 150 i 200 mm h ŚWIADCZENIA SERWISOWE ANRIN oferuje indywidualne rozwiązania i możliwości w obiekcie przemysłowym. Klient korzysta z niezawodnej współpracy z zakładowym działem technicznym i dobrych kontaktów poza zakładowych. Firma ANRIN posiada certyfikat zgodnie z DIN EN ISO 9001:2008. BEZPOŚREDNI KONTAKT Z FIRMĄ ANRIN: +49 (0)

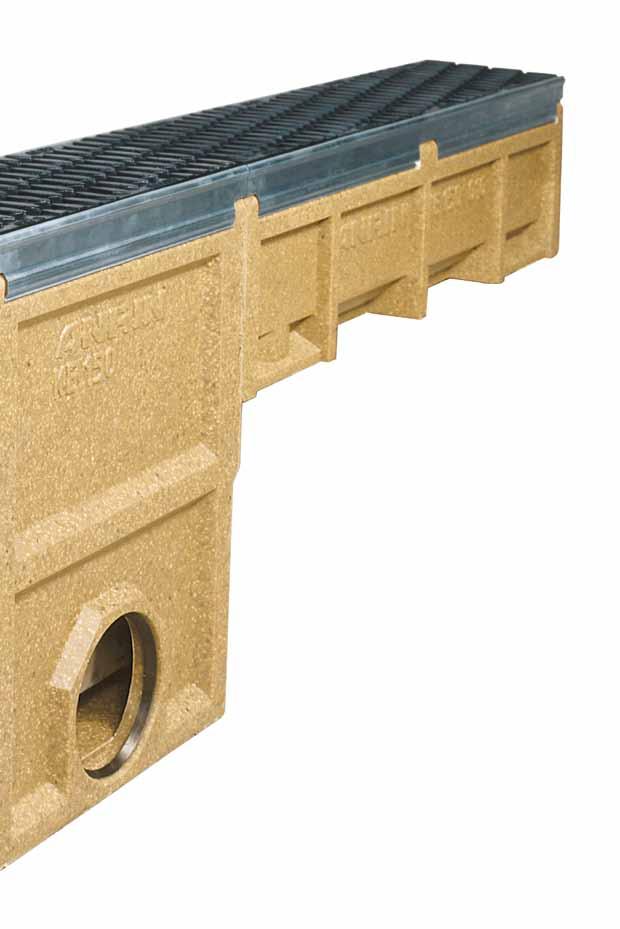

12 Korytka z ochroną krawędzi KE-200 ANRIN-Korytko z ochroną krawędzi KE-200 i KE-200 stal nierdzewna KE cm KE cm Element przejściowy Ściana przednia Z króćcem rurowym DA/OD 160 Ściana przednia Skrzynka wpustowa Z osadnikiem zanieczyszczeń Pierścienie uszczelniające NBR DA/OD 160/

13 Specyfikacja produktów KE Skrzynka wpustow Materiał Polimerobeton Polimerobeton Długość 50 cm i 100 cm 50 cm Szerokość 26,4 cm 26,4 cm Wysokość 13,0 cm, 29,0 cm 70,0 cm Konstrukcja krawędzi Ramki stalowe, 6 mm, ocynkowane lub ze stali wysokiej jakości Szerokość 200 mm 200 mm Klasa obciążenia A 15 do E 600 A 15 do E 600 Rodzaj spadku Spadki lustra wody Konstrukcja fug Fuga UNILINK Fuga UNILINK Zamknięcie Zamknięcie SnapLock Zamknięcie SnapLock Zamknięcie SnapLock Zamknięcie SnapLock przeznaczone jest do rusztów korytek o szerokości 150 i 200 mm ŚWIADCZENIA SERWISOWE ANRIN oferuje indywidualne rozwiązania i możliwości w obiekcie przemysłowym. Klient korzysta z niezawodnej współpracy z zakładowym działem technicznym i dobrych kontaktów poza zakładowych. Firma ANRIN posiada certyfikat zgodnie z DIN EN ISO 9001:2008. BEZPOŚREDNI KONTAKT Z FIRMĄ ANRIN: +49 (0)

14 Korytka z ochroną krawędzi KE-200 Wyposażenie dodatkowe Korytko ANRIN z ochroną krawędzi KE-200 Wyposażenie dodatkowe Górny element studzienki ze stronami przednimi do przyłączenia odwodnień KE-200 Element pośredni studzienki do nadbudowy, z wyprofilowaniem DA/OD 160 Element dolny studzienki z wypustem DA/OD 160, 200 i z wyprofilowanymi pierścieniami z NBR

15 Specyfikacja produktów Studzienek KE-200 Materiał Polimerobeton Długość 50 cm Szerokość 26,4 33,0 cm Wysokość 147,5 i 107,5 cm Konstrukcja krawędzi Ramki stalowe, 6 mm, ocynkowane lub ze stali wysokiej jakości Szerokość 200 mm Klasa obciążenia A 15 bis E 600 Przyłącza rurowe Z pierścieniami uszczelniającymi NBR DN 150 i DN 200 Konstrukcja fug Fuga UNILINK Zamknięcie Zamknięcie SnapLock Zamknięcie SnapLock Zamknięcie SnapLock przeznaczone jest do rusztów korytek o szerokości 150 i 200 mm ŚWIADCZENIA SERWISOWE ANRIN oferuje indywidualne rozwiązania i możliwości w obiekcie przemysłowym. Klient korzysta z niezawodnej współpracy z zakładowym działem technicznym i dobrych kontaktów poza zakładowych. Firma ANRIN posiada certyfikat zgodnie z DIN EN ISO 9001:2008. BEZPOŚREDNI KONTAKT Z FIRMĄ ANRIN: +49 (0)

16 Ruszty pokrywające odwodnień liniowych z ochroną krawędzi Ruszty pokrywające do odwodnienia liniowego z ochroną krawędzi KE-100 z blokadą TwistLock Ruszt mostkowy, Ruszt mostkowy podwójny, stal ocynkowana, stal nierdzewna Klasa obciążeń: A 15, C 250, Długość: 50 cm, 100 cm, WS 10 mm Ruszt prętowy podłużny, stal ocynkowana, stal nierdzewna Klasa obciążeń: A 15, Długość: 50 cm, 100 cm, WS 11 mm Ruszt siatkowy, stal ocynkowana, stal nierdzewna Klasa obciążeń: B 125, C 250, D 400, Długość: 50 cm, 100 cm WO 30 x 14 mm / 30 x 10 mm / 20 x 14 mm Ruszt prętowy poprzeczny, stal ocynkowana, stal nierdzewna Klasa obciążeń: B 125, Długość: 50 cm, 100 cm, WS 13 mm Ruszt mostkowy, Wzór Oval Grip, tworzywo sztuczne Klasa obciążeń: B 125, C 250, Długość: 50 cm, WS 8 mm Ruszt mostkowy, Wzór Oval Grip, tworzywo sztuczne Klasa obciążeń: B 125, C 250, Długość: 50 cm, WS 8 mm Ruszt mostkowy SW 10, Żeliwo, lakierowane na czarno Klasa obciążeń: C 250, Długość: 50 cm, WS 10 mm Ruszt mostkowy, Wzór Oval Grip, Żeliwo, z powłoką KTL Klasa obciążeń: C 250, E 600*, Długość: 50 cm, WS 10 mm * Wyjątek: odwodnienie poprzeczne dróg o dużym natężeniu ruchu WS = wymiary szczeliny / WO = wymiary oczka 16

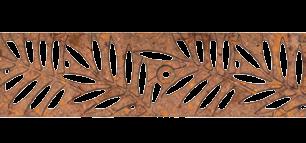

17 Ruszty pokrywające do odwodnienia liniowego z ochroną krawędzi KE-100 z blokadą TwistLock Ruszt otworowy, stal ocynkowana, stal nierdzewna Klasa obciążeń: C 250, Długość: 50 cm, 100 cm, Ø 6 mm Ruszt żeliwny z prętami, Żeliwo, z powłoką KTL Klasa obciążeń: D 400*, Długość: 50 cm, WO 25 x 10 mm Ruszt designerski, LEAF, Żeliwo, niepowlekane Klasa obciążeń: C 250, Długość: 50 cm, WS 11 mm Ruszt designerski, CELTIC, Żeliwo, z powłoką KTL Klasa obciążeń: C 250, Długość: 50 cm, WS 9 mm Ruszt mostkowy, HEELGUARD, Żeliwo, z powłoką KTL Klasa obciążeń: D 400*, Długość: 50 cm, WS 6 mm Ruszt mostkowy, MASYWNY 32, Żeliwo, niepowlekany Klasa obciążeń: E 600*, Długość: 50 cm, WS 11 mm * Wyjątek: odwodnienie poprzeczne dróg o dużym natężeniu ruchu WS = wymiary szczeliny / WO = wymiary oczka 17

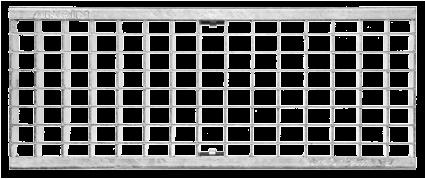

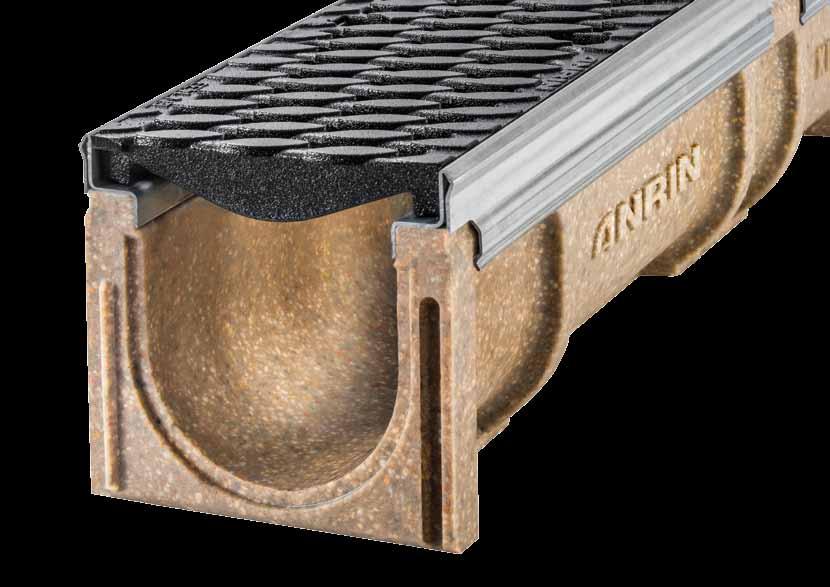

18 Ruszty pokrywające odwodnień liniowych z ochroną krawędzi Ruszty pokrywające do odwodnienia liniowego z ochroną krawędzi KE-150 z blokadą SnapLock Ruszt siatkowy, stal ocynkowana, stal nierdzewna Klasa obciążeń: C 250, D 400*, Długość: 50 cm, 100 cm, WO 30 x 10 mm / 20 x 20 mm Ruszt mostkowy żeliwny, Wzór Oval Grip, Żeliwo Klasa obciążeń: D 400*, E 600*, Długość: 50 cm, WS 12 mm Ruszt prętowy podłużny, Żeliwo Klasa obciążeń: D 400*, E 600*, Długość: 50 cm, WO 25 x 11 mm * Wyjątek: odwodnienie poprzeczne dróg o dużym natężeniu ruchu WS = wymiary szczeliny / WO = wymiary oczka 18

19 Ruszty pokrywające do odwodnienia liniowego z ochroną krawędzi KE-200 z blokadą SnapLock Ruszt siatkowy,, stal ocynkowana, stal nierdzewna Klasa obciążeń: C 250, D 400*, Długość: 50 cm, 100 cm, WO 30 x 20 mm / 20 x 20 mm Ruszt mostkowy żeliwny, Wzór Oval Grip, Żeliwo Klasa obciążeń: D 400*, E 600*, Długość: 50 cm, WS 12 mm * Wyjątek: odwodnienie poprzeczne dróg o dużym natężeniu ruchu WS = wymiary szczeliny / WO = wymiary oczka 19

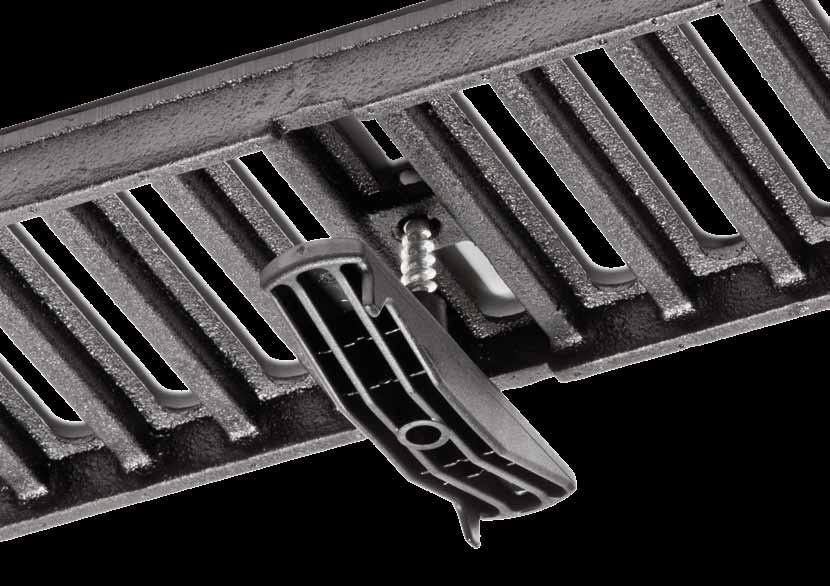

20 Ruszty przykrywające Technika zamykania firmy ANRIN Wieloletnie doświadczenie i szczegółowe projektowanie produktów w zakresie montażu, konserwacji i czyszczenia systemów odwadniających stworzyło przekonywające rozwiązania dla trwałych technik zamykania. Zamknięcia rusztów firmy ANRIN są zoptymalizowane dla danych klas obciążenia i łączą niezawodność i jakość marki z funkcjonalną konstrukcją. Zamknięcie TwistLock znajduje zastosowanie w wykonaniach rusztu dla korytek o szerokości 100 mm. Zalety: nałożenie jeden obrót gotowe montaż bez narzędzi specjalnych nie ma stukania, nie ma obluzowania nie ma przeszkadzających mostków wewnątrz korytka łatwa konserwacja odporne na korozję 20

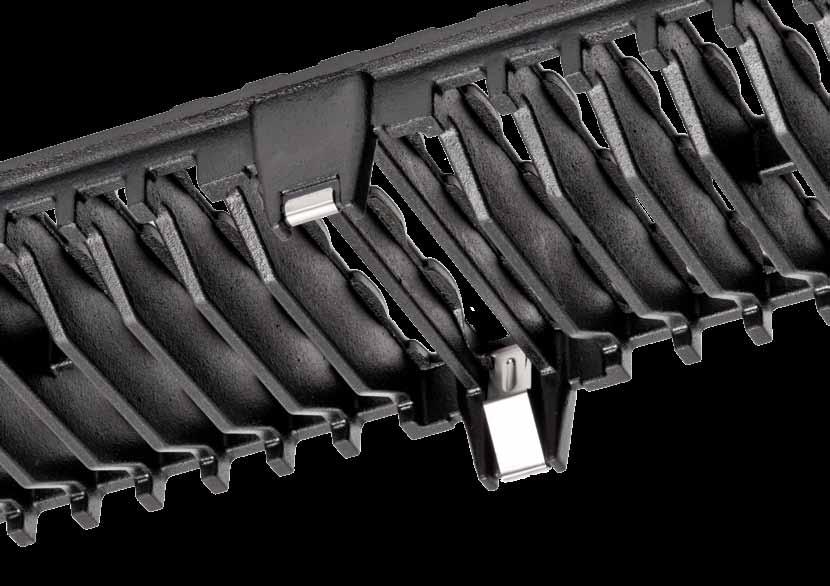

21 Zamknięcie SnapLock przeznaczone jest do rusztów korytek o szerokości 150 i 200 mm. Zalety: nałożenie dociśnięcie zatrzaśnięcie montaż bez narzędzi specjalnych niewrażliwe na siły poprzeczne sprężyny ze stali wysokiej jakości odporne na korozję niezawodne działanie także przy dużych zanieczyszczeniach ruszt i korpus korytka zazębiają się tworząc stabilny zespół 21

22 Fuga UNILINK Fuga ANRIN UNILINK Zoptymalizowany system fug UNILINK znosi tradycyjne rozróżnienie początku i końca korytka. Elementy o takiej samej wysokości mogą być połączone w dowolnym ustawieniu. Symetrycznie podzielone półfugi umożliwiają opcjonalne uszczelnienie złączy. Pionowo rozmieszczone rowki i wypusty sprzyjają racjonalnemu ułożeniu: Kierunek montażu można przy tym dowolnie wybrać! Elastyczność w fazie planowania i montażu dzięki fugom UNILINK -przybiera nowy wymiar! 22

23 Technika uszczelniania ANRIN Szczelność fugi korytka odgrywa istotną role dla funkcjonalności. Przy pomocy zestawu do uszczelnienia fug firmy ANRIN, który zawiera Sealer (2-składnikowy uszczelniacz na bazie wielosiarczków), Primer, stojak do mieszania ze spiralą i ręczną strzykawką ciśnieniową, prosto, szybko i bezpiecznie można wykonać wodoszczelne uszczelnione fug korytek dla specjalnych sytuacji montażowych, jak na przykład dla stacji benzynowych i urządzeń LAU. 23

24 Rodzaje spadku Rodzaje spadku Korytka 50 cm z wyżłobieniami na połączenia narożne Kształtka przejściowa Kierunek układania bez adaptera można zmienić w dowolnym miejscu Ścianka czołowa Ściana czołowa z króćcem rurowym DA/OD 160 Korytko 100 cm z króćcem rurowym DA/OD 160 Skrzynki dopływowe dla wszystkich wysokości budowlanych z pierścieniami NBR dla DA/OD 160, 200 Spadki kaskadowe KE-100, KE-150 Korytka 50 cm z wyżłobieniami na połączenia narożne Spadki lustra wody KE-200 Ścianka czołowa Ściana czołowa z króćcem rurowym DA/OD 160 Korytko 100 cm z króćcem rurowym DA/OD 160 Spadek wewnętrzny KE-100, KE-150 Kształtka przejściowa Korytko100 cm bez spadku wewnętrznego Korytka 50 cm z wyżłobieniami na połączenia narożne Ścianka czołowa Ściana czołowa z króćcem rurowym DA/OD 110 Korytko 100 cm z króćcem rurowym DA/OD 110 Skrzynki dopływowe dla wszystkich wysokości budowlanych z pierścieniami NBR dla DA/OD 110,

25 Specyfikacja produktów KE-100 KE-150 KE-200 Materiał Polimerobeton Konstrukcja krawędzi Ramki stalowe, ocynkowane lub ze stali wysokiej jakości Szerokość 100 mm 150 mm 200 mm Rodzaj spadku Spadki wewnętrzne 0,5 % Spadki kaskadowe Spadki lustra wody Konstrukcja fug Fuga UNILINK Zamknięcie Zamknięcie TwistLock Zamknięcie SnapLock Część górna, środkowa i dolna skrzynki odpływowej Kierunek układania bez adaptera można zmienić w dowolnym miejscu Część pośrednia skrzynki odpływowej z perforacjami DA/OD 160 Część dolna skrzynki odpływowej z pierścieniami NBR dla DA/OD 160, 200 KE200/5 R Korytko 50 cm z króćcem rurowym DA/OD 160 Skrzynki dopływowe dla wszystkich wysokości budowlanych z pierścieniami NBR dla DA/OD 160,

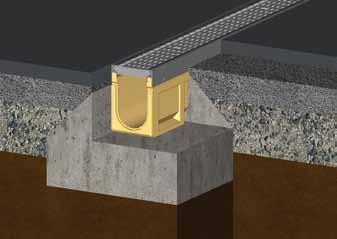

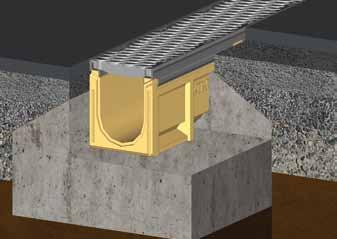

26 Przykłady montażu Wskazówki montażowe firmy ANRIN Przy pomocy systemów odwadniania firmy ANRIN wodę opadową można niezawodnie i szybko odprowadzić. Ponadto elementy konstrukcyjne przejmują statyczne i dynamiczne obciążenia, które wynikają z naprężeń uwarunkowanych ruchem kołowym i odprowadzają do otoczenia gruntu budowlanego. W poniższych zaleceniach montażowych chodzi o przedstawienie schematyczne. 1 Jezdnia beton wytwarzany na placu budowy 2 Warstwa nośna 3 Obłożenie betonem korpusu korytka B 25 Klasa betonu C12/15 (A 15 C 250) Klasa betonu C20/25 (A 400 E 600) 4 Grunt budowlany, gleba wyrośnięta 5 Płyty z betonu prefabrykowanego lub systemy bloczków 6 Podsypka pod brukiem 7 Warstwa wierzchnia 8 Warstwa środka wiążącego 9 Warstwa nośna bitumiczna A 15 B 125 A Jezdnia betonowa względnie płyty betonowe lub nawierzchnia z kostki A Jezdnia betonowa względnie płyty betonowe lub nawierzchnia z kostki B Asfalt lany B Asfalt lany A 1 A 1 ok. 4 5 ok B B 7 7 ok. 4 8 ok

27 Są one przykładowe i niewiążące. Podane informacje oparte są na naszym długoletnim doświadczeniu w budownictwie ziemnym i podziemnym oraz drogowym i odpowiadają aktualnemu stanowi techniki. Niezależnie od tego planiści i projektanci w każdym przypadku zobowiązani są do sprawdzenia przydatności produktów i instrukcji montażu Przykładowe szczegóły stanowią uproszczone propozycje realizacji. Metody konstrukcyjne należy dostosować do określonych obiektów. Ważne: Ruszty założyć podczas montażu. Podczas montażu przestrzegać aktualnych przepisów i zbioru reguł odpowiadających aktualnemu stanowi techniki. Przykładowo: DIN EN 1433 Kanały odwadniające dla nawierzchni ruchu kołowego DIN Kanały odwadniające dla nawierzchni ruchu kołowego RStO Wytyczne dla normalizacji nawierzchni komunikacyjnych DIN EN Beton- specyfikacja, właściwości, produkcja i zgodność DIN EN Powierzchnie nośne z betonu, żelbetu i betonu sprężonego Część 2: Beton, specyfikacja, właściwości, produkcja i zgodność; zasady stosowania według DIN EN C 250 D 400 E 600 Wyjątek: odwodnienie poprzeczne ulic z dużym ruchem kołowym A Jezdnia betonowa względnie płyty betonowe lub nawierzchnia z kostki A Jezdnia betonowa względnie płyty betonowe lub nawierzchnia z kostki B Asfalt lany B Asfalt lany A 1 A 1 5 ok. 4 ok B 7 B 7 ok. 4 8 ok

28 Entwässerung mit System Zachecamy do uzyskania informacji. Bez względu na to, czy planujesz już konkretny projekt, czy chcesz się najpierw dokładnie poinformować o możliwościach: Wystaw na próbę nasze kompetencje i skontaktuj się z nami. ANRIN GmbH Siemensstraße 1 D Anröchte Tel.: +49 (0) Faks: +49 (0) info@anrin.com Internet: Stempel sprzedawcy KE-0317-PL
