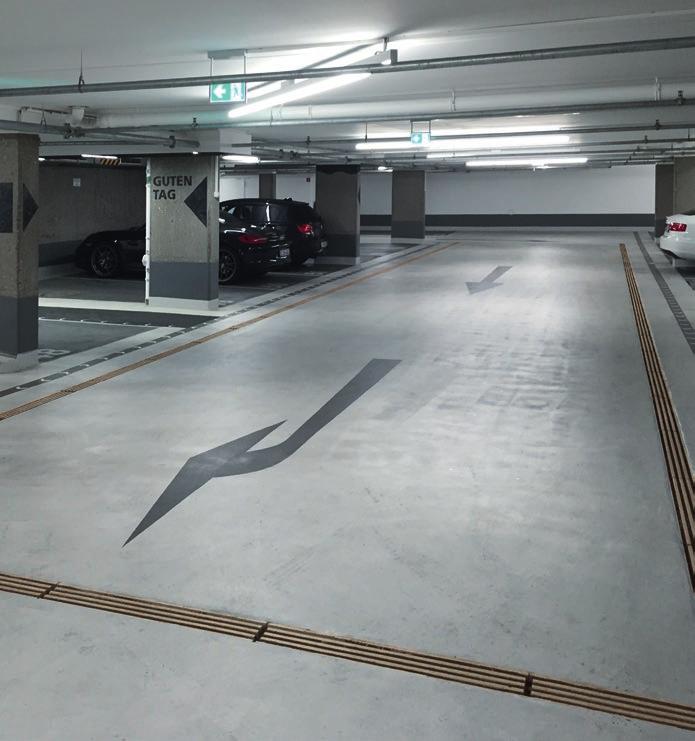

1 WATER MANAGEMENT MEADRAIN PG ODWADNIANIE PARKINGOW KORYTKO ODWADNIAJĄCE MEADRAIN PG SYSTEM ODWADNIANIA GARAŻY PODZIEMNYCH I PARKINGÓW WIELOPOZIOMOWYCH

2 MEADRAIN PG PROFESJONALNY INTELIGENTNY NIEZAWODNY Zalety Bez barier Niski poziom hałasu przy przejeżdżaniu Łatwe czyszczenie Łatwy montaż Ekstremalna obciążalność Nie rdzewiejący Możliwość uszczelnienia Rozwiązanie systemowe w 100%

3 PRZEGLĄD SYSTEMU MEADRAIN PG 03

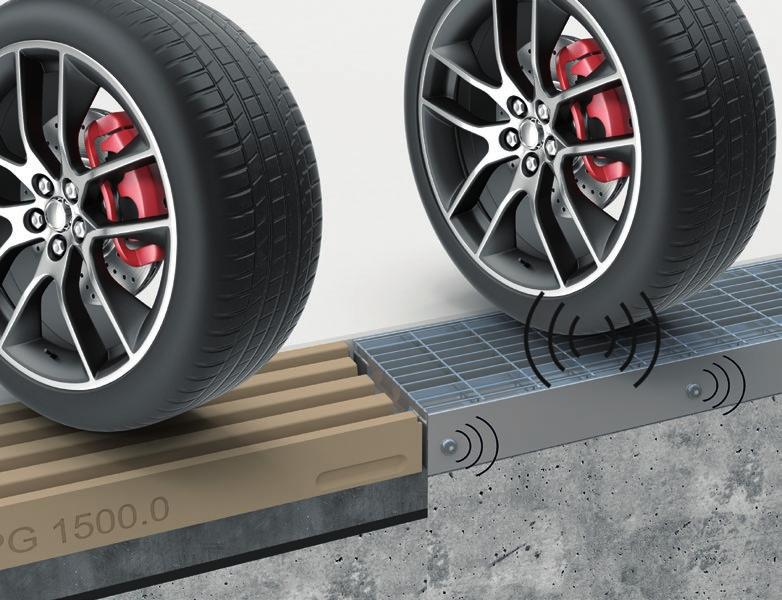

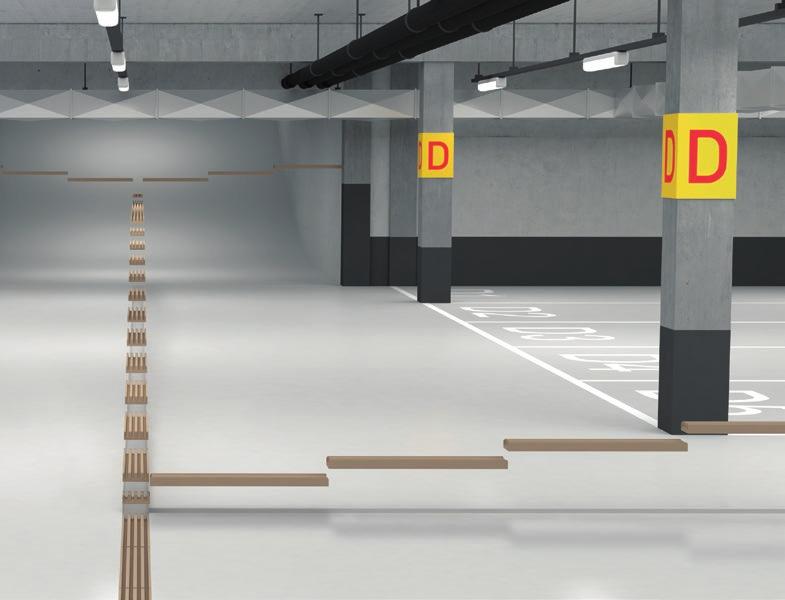

4 Rozwiązanie systemowe w 100% Rozwiązanie o wysokich walorach architektonicznych do odwadniania parkingów wielopoziomowych i garaży podziemnych. Szerokości znamionowe odpowiednie do różnych ilości wody (100, 150 i 300 mm). Bogaty osprzęt: od elementów krzyżowych poprzez ścianki zamykające i szczelnie zamontowane pionowe króćce odpływowe po odpowiednie materiały uszczelniające. 1 Łatwe czyszczenie Wizualna kontrola zabrudzenia bez konieczności uciążliwego wyjmowania kratek. Otwarta konstrukcja korytka, brak konieczności demontażu rusztu ułatwia czyszczenie przy użyciu. specjalnie do tego celu przygotowanych narzędzi Łatwy dostęp od góry. 8 Bez barier Maksymalna szerokość szczelin 16 mm umożliwia przejazd wózkiem inwalidzkim. Brak różnicy wysokości. 7 Niski poziom hałasu Brak ruchomych części w całym systemie MEADRAIN PG gwarantuje niski poziom hałasu. Brak skarg mieszkańców z powodu stukotu rusztów przy przejeżdżaniu. 6

5 ZALETY MEADRAIN PG 05 Możliwość uszczelnienia Zgodność z normą (EN 1433) dzięki łatwo dostępnej, szczelinie dylatacyjnej. Łatwe uszczelnianie, ponieważ również po montażu szczelina dylatacyjna jest dostępna od góry. 2 3 Łatwy montaż Dzięki niskiej wysokości konstrukcyjnej realizacja projektów przy mniejszej grubości stropów między kondygnacjami. System nadający się też do przeprowadzania remontów, płaska budowa umożliwia stosowanie niezależnie od użytego wcześniej systemu. 4 Odporny na obciążenia i bezpieczny Wyjątkowo wytrzymały, zaprojektowany dla najwyższych obciążeń. Ekologiczny dzięki zastosowaniu trwałego betonu polimerowego. Odporny na wandalizm i zabezpieczony przed kradzieżą dzięki budowie monolitycznej bez ruchomych części. Nierdzewny Odporny na sól*, olej i benzynę. Całkowicie monolityczny korpus korytka z betonu polimerowego, brak podatnych na korozję części metalowych Wytrzymały, nierdzewny materiał zapewnia trwałe walory wizualne. 5 * Sól ma wysoce agresywne działanie na beton. Szczególnie zimą przenoszona przez wodę z odwilży sól powoduje powolne niszczenie zbrojenia betonowego. System odwadniania MEADRAIN PG z betonu polimerowego zapewni Twojemu parkingowi długą żywotność.

6 30 Przylegająca posadzka 3 mm wyższa niż górna krawędź korytka 6 cm wylewki asfaltowej (2-warstwowa) 30 1 cm uszczelnienia z papy bitumicznej 2-warstwowe Klasa betonu C20/25 Przejście szczelne z kołnierzem Strop betonowy Ø 76 System powlekania OS Zaprawa z żywicy epoksydowej PCI Aposan lub równorzędna Zaprawa zalewowa PCI lub równorzędna, zredukowana kurczliwość i wysoka wytrzymałość, PCI Vergussfix lub równorzędna Klasa betonu C20/25 >30 >30 Wyżłobienie i klejony kołnierz pokryć na całej powierzchni preparatem StoCrete FB lub równorzędnym Przejście szczelne z kołnierzem Strop betonowy Ø 76

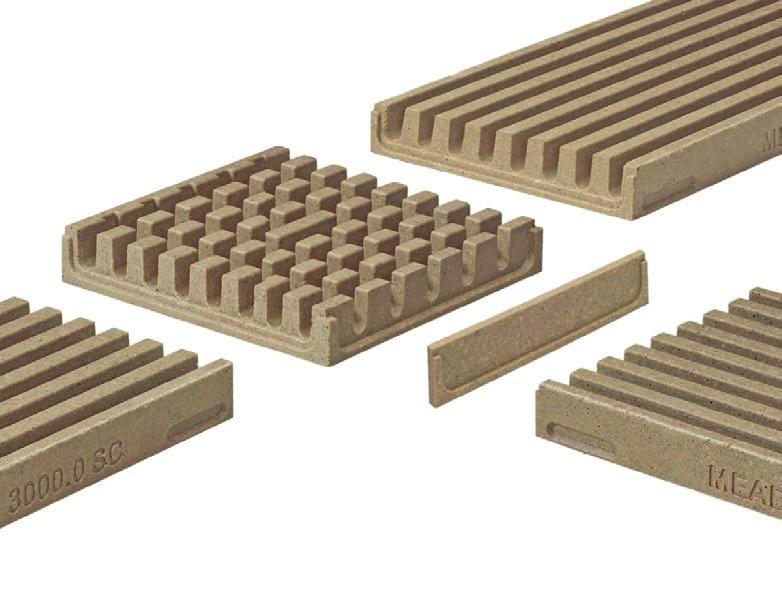

7 MEADRAIN PG SZCZEGÓŁY TECHNICZNE 07 MEADRAIN PG KORYTKO PARKINGOWE 1000 Nr art. Opis Długość Wysokość konstrukcyjna Szerokość Ciężar (kg/szt.) PG , PG / A , PG PG , PG / A , PG , Ø 75 1 Korytka uformowanym króćcem odpływowym HD-PE Ø 75 mm PG /A 16 Element odpływowy MEADRAIN PG Ø 76 Nr art. Opis Długość Odpływ V2A z pokrywą i sitkiem na brud Odpływ V2A z pokrywą i sitkiem na brud Wysokość Szerokość Ciężar konstrukcyjna (kg/szt.) , , PG 1500.EK Akcesoria MEADRAIN PG PG 1500.K PG 1500.SE Nr art. Opis Materiał Ciężar (kg/szt.) PG 1000.SE ścianka zamykająca na początek i koniec korytka PG 1500.SE ścianka zamykająca na początek i koniec korytka PG 3000.SE ścianka zamykająca na początek i koniec korytka PG 1000.K Element krzyżowy PG 1500.K Element krzyżowy PG 3000.K Element krzyżowy PG 3000.K/A Element krzyżowy z uformowanym króćcem odpływowym HD-PE Ø 75 mm PG 1500.C Pokrywa otworu odpływowego Ø 75 mm PG grabki do czyszczenia fug PG grabki do czyszczenia fug Stal nierdzewna Stal nierdzewna Stal nierdzewna 0,15 0,20 0,40 0,65 1,60 5,60 5,60 0,20 1,20 0,60

8 MEA Polska Sp. z o.o. ul.kupiecka 10 PL Wrocł aw tel PL
