1 PROJEKT BUDOWLANY KONSTRUKCYJNY WIATA REKREACYJNA WRAZ Z ELEMENTAMI ZAGOSPODAROWANIA TERENU OBIEKT: INWESTOR: WIATA REKREACYJNA DARŁOWO, DZ. NR 91/67, obręb ewid. nr 3 ZARZĄD PORTU MORSKIEGO DARŁOWO SPÓŁKA z o.o UL. JÓZEFA CONRADA DARŁOWO Oświadczam, iż inwentaryzacja budowlana zespołu obiektów budowlanych, na działce nr 91/67, Darłowo, obręb ewidencyjny nr 3, został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. FUNKCJA IMIĘ I NAZWISKO DATA PODPIS PROJEKT I OPRACOWANIE mgr inż. Waldemar Pasternak UAN/N/7210/161/89 ZAP/BO/0986/03 (specj. konstrukcyjno-budowlana) VI.2014 Darłowo, czerwiec 2014 r.

JÓZEFA CONRADA 27 76-153 DARŁOWO Oświadczam, iż inwentaryzacja budowlana zespołu obiektów budowlanych, na działce nr 91/67, 76-153 Darłowo, obręb ewidencyjny nr 3,

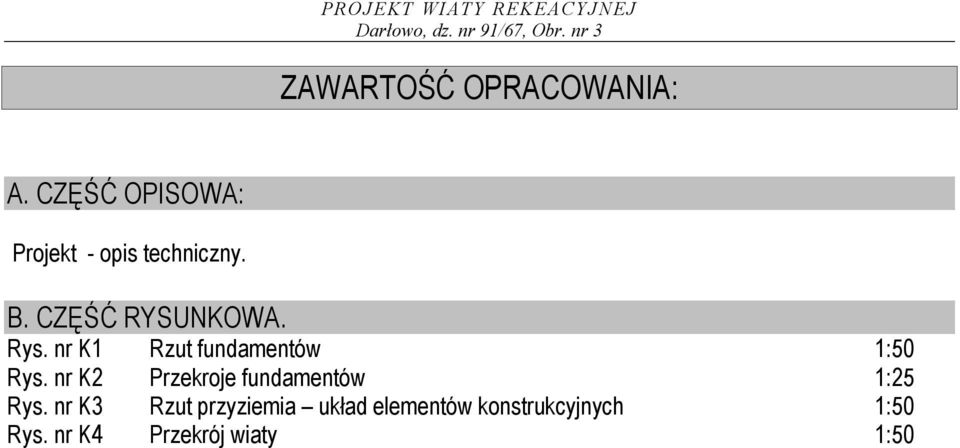

2 ZAWARTOŚĆ OPRACOWANIA: A. CZĘŚĆ OPISOWA: Projekt - opis techniczny. B. CZĘŚĆ RYSUNKOWA. Rys. nr K1 Rzut fundamentów 1:50 Rys. nr K2 Przekroje fundamentów 1:25 Rys. nr K3 Rzut przyziemia układ elementów konstrukcyjnych 1:50 Rys. nr K4 Przekrój wiaty 1:50

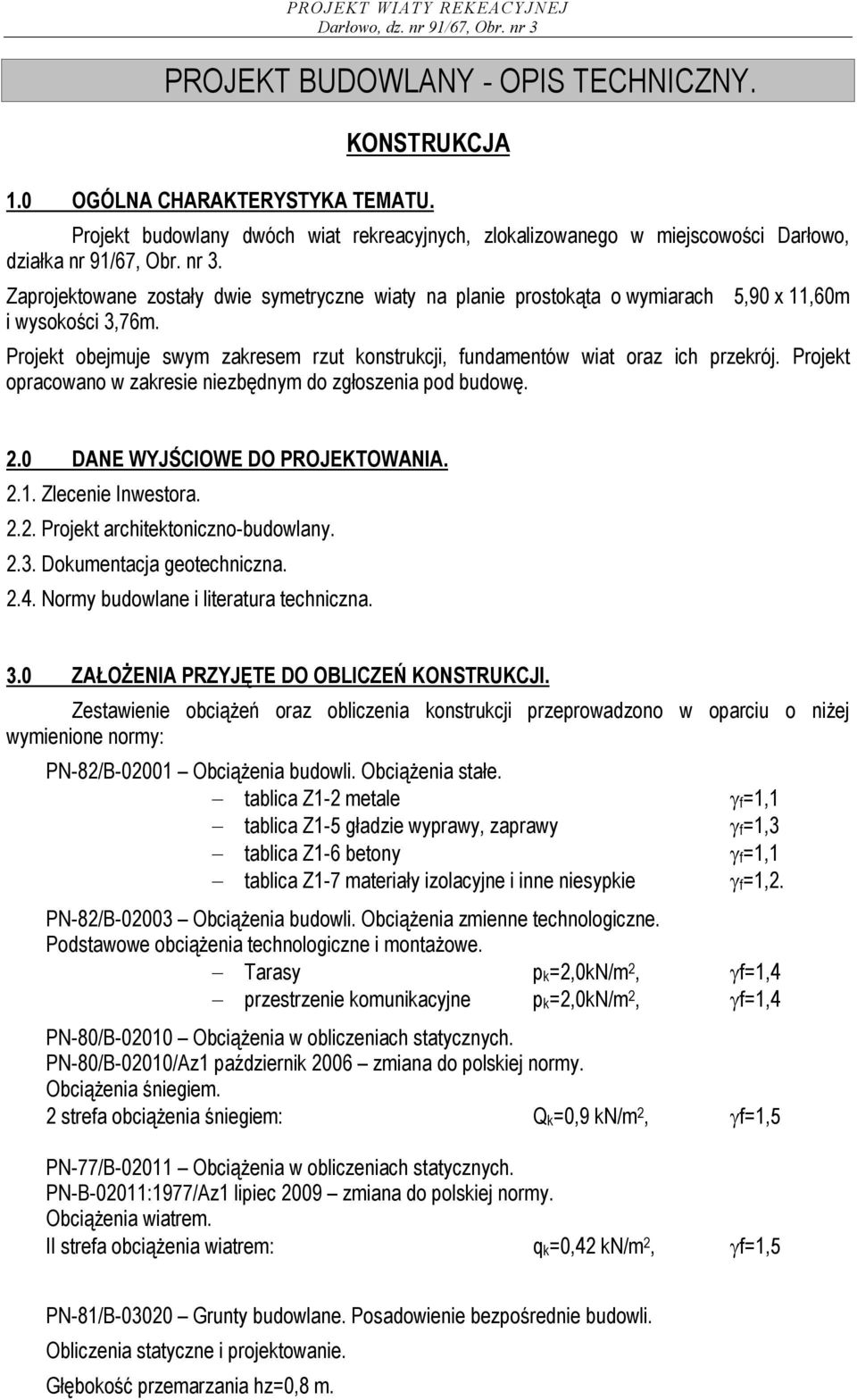

3 PROJEKT BUDOWLANY - OPIS TECHNICZNY. KONSTRUKCJA 1.0 OGÓLNA CHARAKTERYSTYKA TEMATU. Projekt budowlany dwóch wiat rekreacyjnych, zlokalizowanego w miejscowości Darłowo, działka nr 91/67, Obr. nr 3. Zaprojektowane zostały dwie symetryczne wiaty na planie prostokąta o wymiarach 5,90 x 11,60m i wysokości 3,76m. Projekt obejmuje swym zakresem rzut konstrukcji, fundamentów wiat oraz ich przekrój. Projekt opracowano w zakresie niezbędnym do zgłoszenia pod budowę. 2.0 DANE WYJŚCIOWE DO PROJEKTOWANIA Zlecenie Inwestora Projekt architektoniczno-budowlany Dokumentacja geotechniczna Normy budowlane i literatura techniczna. 3.0 ZAŁOŻENIA PRZYJĘTE DO OBLICZEŃ KONSTRUKCJI. Zestawienie obciążeń oraz obliczenia konstrukcji przeprowadzono w oparciu o niżej wymienione normy: PN-82/B Obciążenia budowli. Obciążenia stałe. tablica Z1-2 metale tablica Z1-5 gładzie wyprawy, zaprawy tablica Z1-6 betony tablica Z1-7 materiały izolacyjne i inne niesypkie f=1,1 f=1,3 f=1,1 f=1,2. PN-82/B Obciążenia budowli. Obciążenia zmienne technologiczne. Podstawowe obciążenia technologiczne i montażowe. Tarasy pk=2,0kn/m 2, f=1,4 przestrzenie komunikacyjne pk=2,0kn/m 2, f=1,4 PN-80/B Obciążenia w obliczeniach statycznych. PN-80/B-02010/Az1 październik 2006 zmiana do polskiej normy. Obciążenia śniegiem. 2 strefa obciążenia śniegiem: Qk=0,9 kn/m 2, f=1,5 PN-77/B Obciążenia w obliczeniach statycznych. PN-B-02011:1977/Az1 lipiec 2009 zmiana do polskiej normy. Obciążenia wiatrem. II strefa obciążenia wiatrem : qk=0,42 kn/m 2, f=1,5 PN-81/B Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie. Głębokość przemarzania hz=0,8 m.

Projekt opracowano w zakresie niezbędnym do zgłoszenia pod budowę. 2.0 DANE WYJŚCIOWE DO PROJEKTOWANIA. 2.1. Zlecenie Inwestora. 2.2. Projekt architektoniczno-budowlany. 2.3.

4 PN-/B sierpień 2000 Konstrukcje drewniane. Obliczenia statyczne i projektowanie. PN-B grudzień 2002 Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statyczne i projektowanie. PN-90/B Konstrukcje stalowe. Obliczenia statyczne i projektowanie 4.0 POSADOWIENIE. Posadowienie spodu fundamentów wiat zaprojektowano na rzędnej 0,36 m n.p.m. Poniżej poziomu posadowienia fundamentów występują grunty nienośne w postaci nasypów niekontrolowanych, utworzonych z namułu domieszką gruzu i przewarstwieniami piasku średniego. Nasypy niekontrolowane nie mogą występować w bezpośrednim podłożu fundamentów i należy usunąć z podłoża gruntowego i zastąpić podsypką żwirowo-piaskową zagęszczoną warstwami do ID (n) =0,60 lub chudym betonem B7,5. Nasypu usunąć do poziomu występowania gruntów nośnych w postaci średniozagęszczonych piasków drobnych o ID (n) =0,44 i ID (n) =0,65. Ostatnią warstwę gruntów należy zdjąć ręcznie bezpośrednio przed wylaniem chudego betonu C8/10. Prace ziemne i ewentualne odwodnieniowe prowadzić starannie, aby nie naruszyć naturalnej struktury gruntu. Wykopy chronić przed zalewaniem wodą i zamarzaniem. Rozrobione lub rozmoczone partie gruntów usunąć z podłoża i zastąpić podsypką żwirowo-piaskową zagęszczoną do ID=0,60 lub chudym betonem B7,5. W przypadku występowania wysokiego poziomu wód gruntowych alternatywnie dopuszcza się posadowienie pośrednie na studniach żelbetowych zapuszczanych. Wymaga to opracowania rysunków zamiennych. Prace ziemne należy wykonywać pod nadzorem uprawnionego geotechnika oraz przeprowadzić geotechniczny odbiór wykopów w poziomie posadowienia przed rozpoczęciem robót fundamentowych. Zgodnie z warunkami Technicznymi Wykonania i Odbioru Robót Budowlano-Montażowych, przed przystąpieniem do robót fundamentowych należy dokonać komisyjnego rozeznania w wykopie fundamentowym rzeczywistego układu warstw geotechnicznych oraz określić sprawdzić właściwości fizyczne i mechaniczne gruntów, określić głębokość występowania warstw nośnych licząc o poziomu posadowienia (wyniki badań udokumentować wpisem w dzienniku budowy). Sprawdzić obliczeniowy opór jednostkowy podłoża gruntowego w poziomie posadowieni obiektu. W przypadku stwierdzenia warunków odmiennych od założonych fundamenty należy przeprojektować. W świetle rozporządzenia Nr 839 Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie ustalenia geotechnicznych warunków posadowienia obiektów budowlanych (Dz. U. Nr 126) na badanym terenie występuje druga kategoria geotechniczna. 6.0 FUNDAMENTY. Posadowienie wiaty zaprojektowano na żelbetowych stopach i ławach fundamentowych z betonu C20/25. Ławy zbroić konstrukcyjnie zbrojeniem podłużnym 6Ø12. Zbrojenie prętami ze stali A- III (34GS). Strzemiona Ø6 mm ze stali A-0 (St0S-b) rozmieścić w rozstawie, co 25 cm. Stopy fundamentowe wylewać na mokro z betonu C20/25 zbrojonego prętami ze stali A-III (34GS) co 14cm. Minimalne zakłady (zakotwienie) zbrojenia podłużnego Ø12 wynosi 80cm. W trakcie betonowania fundamentów osadzić kotwy fundamentowe M12 i M16 do mocowania słupów stalowych wiat.

ntów wiat zaprojektowano na rzędnej 0,36 m

5 Fundamenty wiat wykonać z betonu C20/25 o wodoszczelności W2 na warstwie chudego betonu C8/10 gr. 10cm. Do betonu stosować dodatki w zależności od występowania niskich lub wysokich temperatur. Po wylaniu i zagęszczeniu beton pielęgnować. Izolacja pionowa i pozioma fundamentów akrylowa masa dyspersyjna na bazie żywicy syntetycznej do wykonywania hydroizolacji i zabezpieczeń wodochronnych gwarantująca wysoką szczelność, bardzo dużą elastyczność oraz zdolność mostkowania rys w podłożu. 7.0 KONSTRUKCJA OBIEKTU. Wiatę zaprojektowano jako otwartą (częściowo zabudowaną ścianami ażurowymi) halę jednonawową o konstrukcji stalowej ramowej z kształtowników dwuteowych HEB140 oraz profili kwadratowych zamkniętych RQ120x120x6 podwyższonych w węzłach do 300mm ze stali St3SX. Ramy główne o rozpiętości 4,0m + 8,0m (wiata nr 1) 6,0 + 6,0m (wata nr 2). Konstrukcja wiaty usztywniona stężeniami połaciowymi z prętów stalowych. 7.1 RAMY. Konstrukcję nośną wiaty zaprojektowano w formie 2 ram stalowych wykonanych z kształtowników dwuteowych HEB140 słupy i rygle rama środkowa oraz z kształtowników zamkniętych o przekroju kwadratowym RQ120x120x6 (słupy) oraz kształtowników dwuteowych HEB140 (rygle) rama skrajna. Rygle ram połączyć ze słupami spoinami czołowymi a=6mm. W miejscu oparcia na słupach rygle usztywnić żebrami z blachy gr. 6mm. Elementy ram wykonać ze stali kształtowej St3S. Połączenia śrubowe (śruby i kotwy fund.) zabezpieczyć przed poluzowaniem przez nakręcenie 2 nakrętek na każdej śrubie. 7.2 DACH. Dach jednospadowy o nachyleniu połaci 4% z blachy stalowej trapezowej powlekanej T35 gr.1,0mm przymocowanych do łat drewnianych 6x8cm. Konstrukcja nośna dachu ze stali kształtowej St3S płatwie z kształtowników dwuteowych HEB100 przymocowane do rygli ram stalowych konstrukcji głównej wiat 4 śrubami M10. Konstrukcję dachu usztywniono na końcach płatwi kształtownikami stalowymi C100 i stężeniami połaciowymi z prętów stalowych Ø16 mm. 8.0 ZABEZPIECZENIE ANTYKOROZYJNE ELEMENTÓW STALOWYCH. Elementy stalowe zewnętrznych konstrukcji wiat po dokładnym oczyszczeniu do II stopnia czystości i odtłuszczeniu zabezpieczyć antykorozyjnie po nałożeniu powłoki gruntującej, grubopowłokową farbą akrylową odporną na działanie atmosfery morskiej oraz łagodne działanie chemiczne (typu TEMACRYL AR50 lub równorzędną). Zastosować środki gruntujące i nawierzchniowe systemu zabezpieczenia antykorozyjnego stali posiadające zdolność tworzenia grubej powłoki jednego producenta. Nie dopuszczalne jest użycie środka podkładowego i nawierzchniowego różnych producentów. Zabezpieczenie antykorozyjne wykonać wg instrukcji stosowania producenta systemu antykorozyjnego. Kolorystyka wg projektu architektonicznego. Roboty nie ujęte w tym opracowaniu a konieczne, należy wykonać zgodnie z Warunkami Technicznymi, Polskimi Normami i sztuką budowlaną. Opracował: mgr inż. Waldemar Pasternak upr. z 2 ust.1 i 13 ust.1 pkt.2 nr ewid. upr. UAN/N/7210/161/89 Urząd Wojewódzki w Koszalinie

Izolacja pionowa i pozioma fundamentów akrylowa masa dyspersyjna na bazie żywicy syntetycznej do wykonywania hydroizolacji i zabezpieczeń wodochronnych gwarantująca wysoką szczelność, bardzo dużą
