Transkrypt

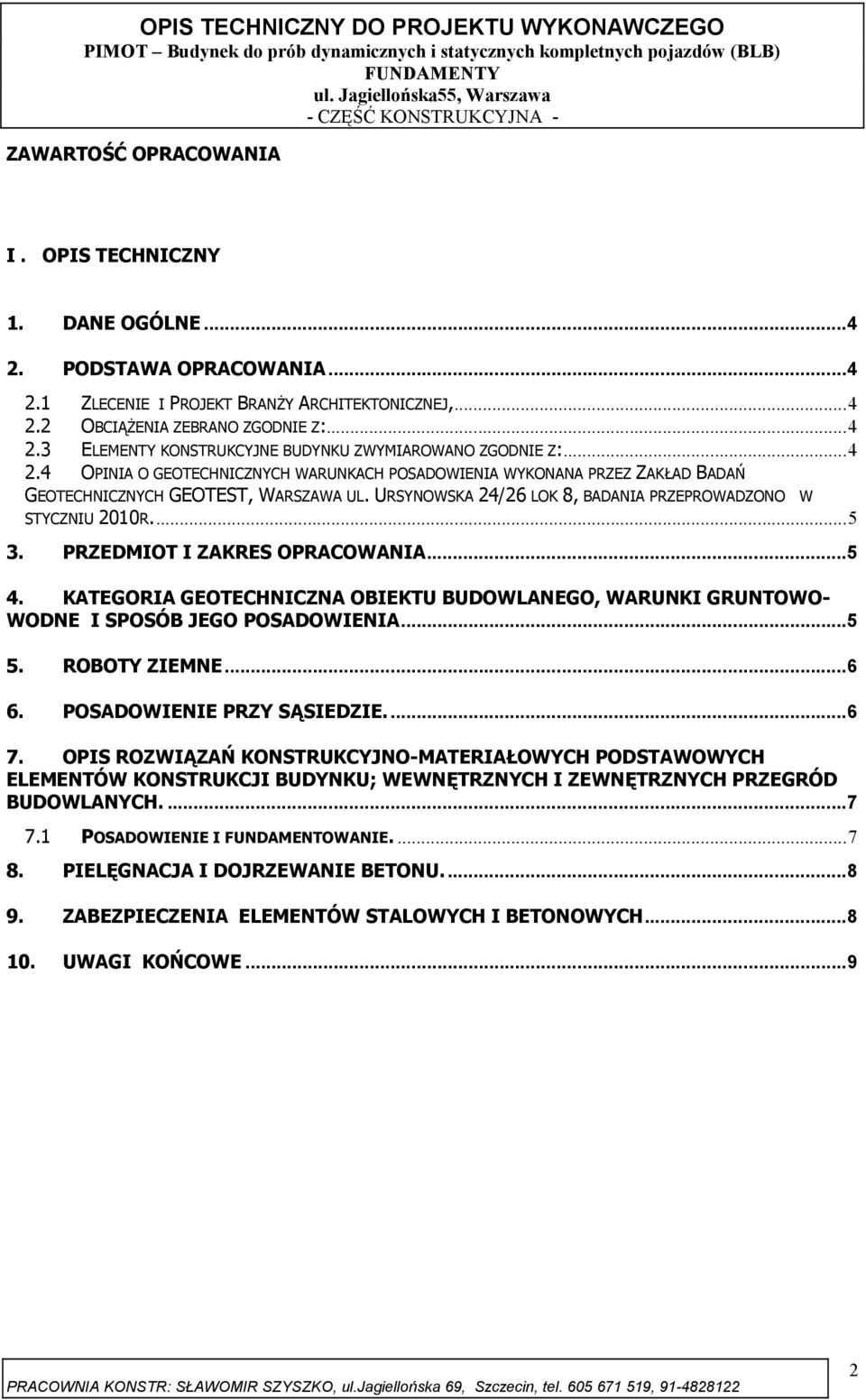

1 ZAWARTOŚĆ OPRACOWANIA I. OPIS TECHNICZNY 1. DANE OGÓLNE PODSTAWA OPRACOWANIA ZLECENIE I PROJEKT BRANŻY ARCHITEKTONICZNEJ, OBCIĄŻENIA ZEBRANO ZGODNIE Z: ELEMENTY KONSTRUKCYJNE BUDYNKU ZWYMIAROWANO ZGODNIE Z: OPINIA O GEOTECHNICZNYCH WARUNKACH POSADOWIENIA WYKONANA PRZEZ ZAKŁAD BADAŃ GEOTECHNICZNYCH GEOTEST, WARSZAWA UL. URSYNOWSKA 24/26 LOK 8, BADANIA PRZEPROWADZONO W STYCZNIU 2010R PRZEDMIOT I ZAKRES OPRACOWANIA KATEGORIA GEOTECHNICZNA OBIEKTU BUDOWLANEGO, WARUNKI GRUNTOWO- WODNE I SPOSÓB JEGO POSADOWIENIA ROBOTY ZIEMNE POSADOWIENIE PRZY SĄSIEDZIE OPIS ROZWIĄZAŃ KONSTRUKCYJNO-MATERIAŁOWYCH PODSTAWOWYCH ELEMENTÓW KONSTRUKCJI BUDYNKU; WEWNĘTRZNYCH I ZEWNĘTRZNYCH PRZEGRÓD BUDOWLANYCH POSADOWIENIE I FUNDAMENTOWANIE PIELĘGNACJA I DOJRZEWANIE BETONU ZABEZPIECZENIA ELEMENTÓW STALOWYCH I BETONOWYCH UWAGI KOŃCOWE...9 2

2 II. ZESTAWIENIA Zestawienia stali zbrojeniowej Nr 1.1 Zestawienie stali zbrojeniowej stóp fundamentowych III. CZĘŚĆ RYSUNKOWA Rzuty: KW_1 RZUT FUNDAMENTÓW 1:100 Detale fundamentów: KW_1.1 ZBROJENIE STOPY FUNDAMENTOWEJ St-01 1:20 KW_1.2 ZBROJENIE STOPY FUNDAMENTOWEJ St-02 1:20 KW_1.3 ZBROJENIE STOPY FUNDAMENTOWEJ St-02a 1:20 KW_1.4 ZBROJENIE STOPY FUNDAMENTOWEJ St-03 1:20 3

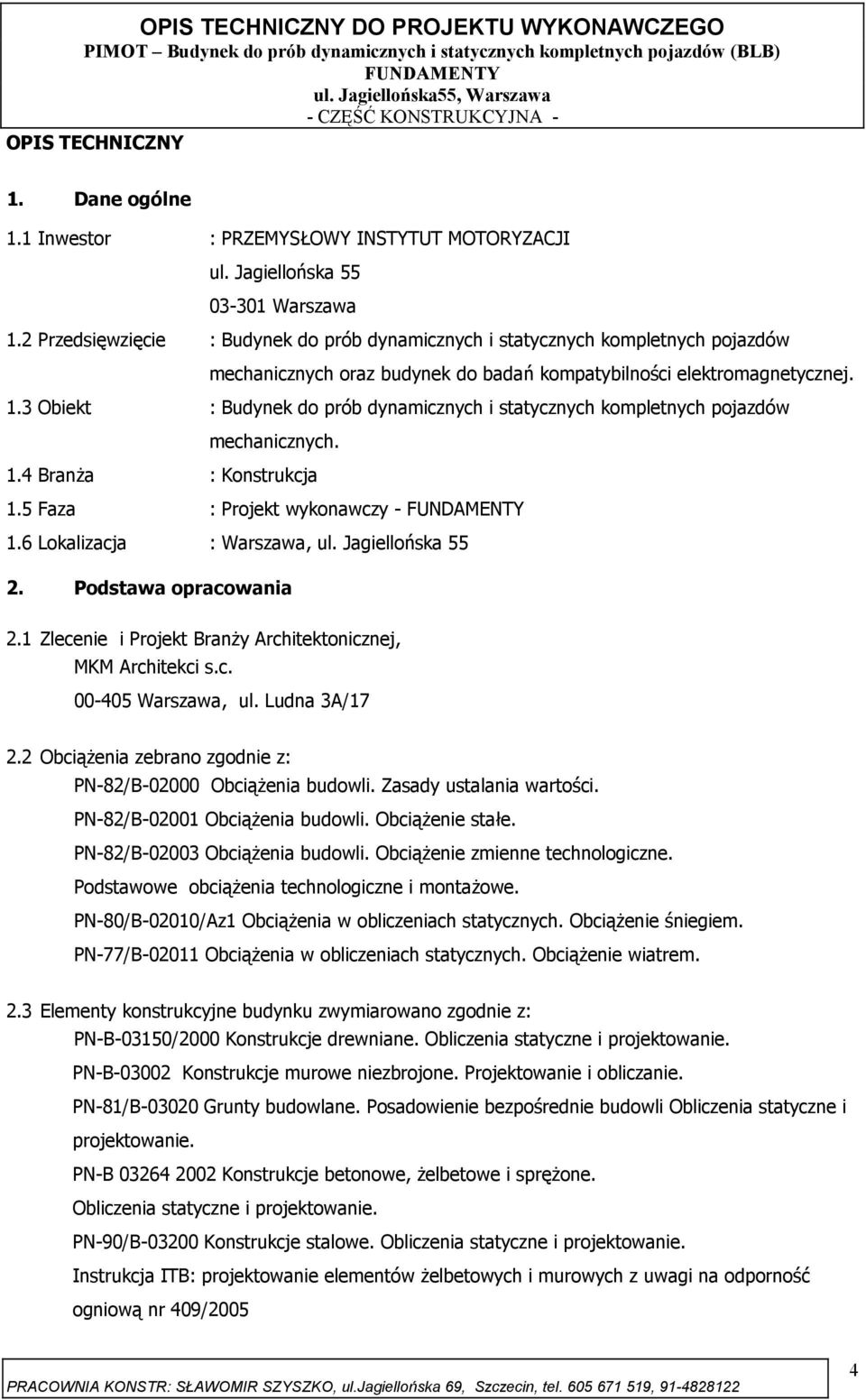

3 OPIS TECHNICZNY 1. Dane ogólne 1.1 Inwestor : PRZEMYSŁOWY INSTYTUT MOTORYZACJI ul. Jagiellońska Warszawa 1.2 Przedsięwzięcie : Budynek do prób dynamicznych i statycznych kompletnych pojazdów mechanicznych oraz budynek do badań kompatybilności elektromagnetycznej. 1.3 Obiekt : Budynek do prób dynamicznych i statycznych kompletnych pojazdów mechanicznych. 1.4 Branża : Konstrukcja 1.5 Faza : Projekt wykonawczy Lokalizacja : Warszawa, ul. Jagiellońska Podstawa opracowania 2.1 Zlecenie i Projekt Branży Architektonicznej, MKM Architekci s.c Warszawa, ul. Ludna 3A/ Obciążenia zebrano zgodnie z: PN-82/B Obciążenia budowli. Zasady ustalania wartości. PN-82/B Obciążenia budowli. Obciążenie stałe. PN-82/B Obciążenia budowli. Obciążenie zmienne technologiczne. Podstawowe obciążenia technologiczne i montażowe. PN-80/B-02010/Az1 Obciążenia w obliczeniach statycznych. Obciążenie śniegiem. PN-77/B Obciążenia w obliczeniach statycznych. Obciążenie wiatrem. 2.3 Elementy konstrukcyjne budynku zwymiarowano zgodnie z: PN-B-03150/2000 Konstrukcje drewniane. Obliczenia statyczne i projektowanie. PN-B Konstrukcje murowe niezbrojone. Projektowanie i obliczanie. PN-81/B Grunty budowlane. Posadowienie bezpośrednie budowli Obliczenia statyczne i projektowanie. PN-B Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statyczne i projektowanie. PN-90/B Konstrukcje stalowe. Obliczenia statyczne i projektowanie. Instrukcja ITB: projektowanie elementów żelbetowych i murowych z uwagi na odporność ogniową nr 409/2005 4

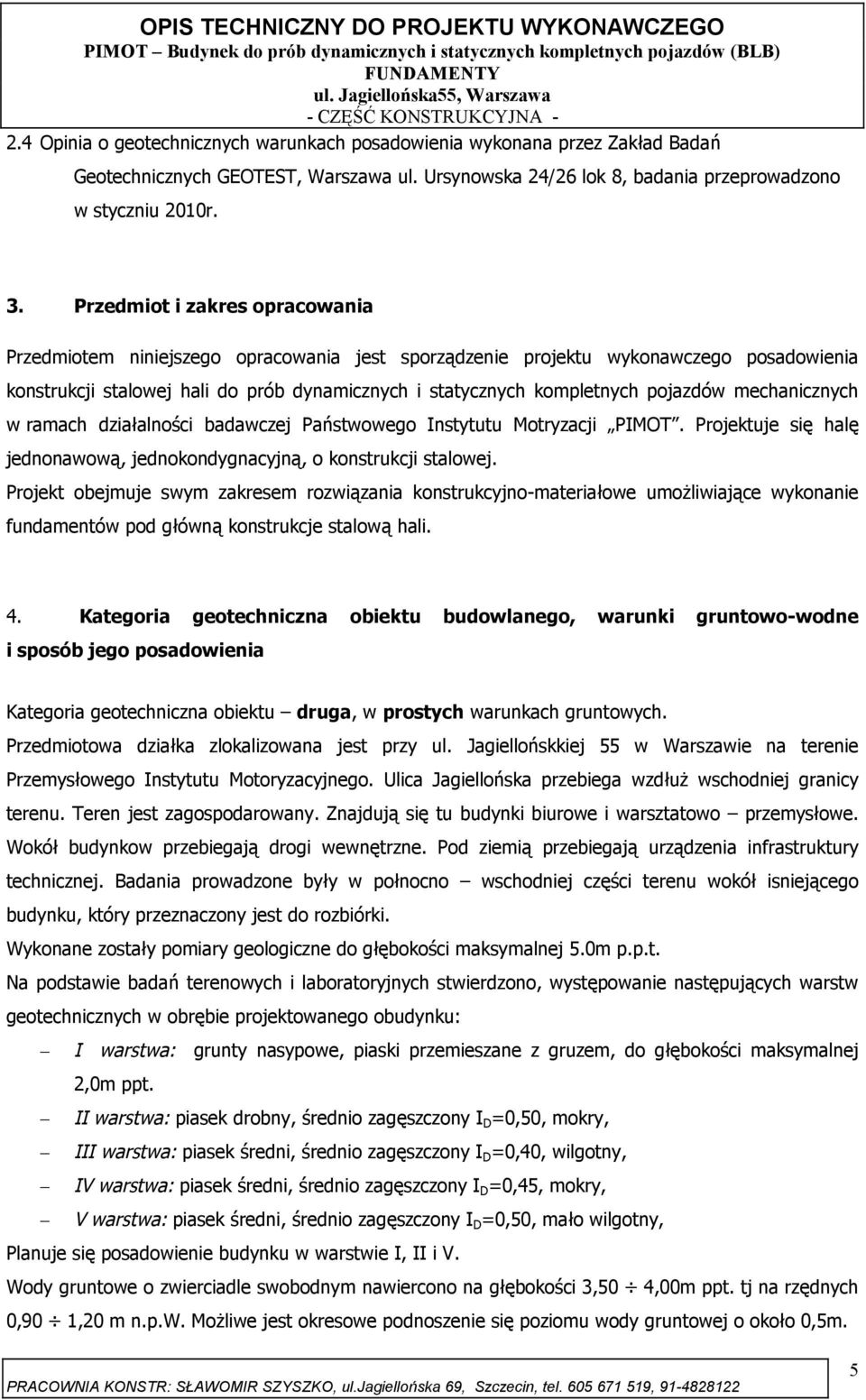

4 2.4 Opinia o geotechnicznych warunkach posadowienia wykonana przez Zakład Badań Geotechnicznych GEOTEST, Warszawa ul. Ursynowska 24/26 lok 8, badania przeprowadzono w styczniu 2010r. 3. Przedmiot i zakres opracowania Przedmiotem niniejszego opracowania jest sporządzenie projektu wykonawczego posadowienia konstrukcji stalowej hali do prób dynamicznych i statycznych kompletnych pojazdów mechanicznych w ramach działalności badawczej Państwowego Instytutu Motryzacji PIMOT. Projektuje się halę jednonawową, jednokondygnacyjną, o konstrukcji stalowej. Projekt obejmuje swym zakresem rozwiązania konstrukcyjno-materiałowe umożliwiające wykonanie fundamentów pod główną konstrukcje stalową hali. 4. Kategoria geotechniczna obiektu budowlanego, warunki gruntowo-wodne i sposób jego posadowienia Kategoria geotechniczna obiektu druga, w prostych warunkach gruntowych. Przedmiotowa działka zlokalizowana jest przy ul. Jagiellońskkiej 55 w Warszawie na terenie Przemysłowego Instytutu Motoryzacyjnego. Ulica Jagiellońska przebiega wzdłuż wschodniej granicy terenu. Teren jest zagospodarowany. Znajdują się tu budynki biurowe i warsztatowo przemysłowe. Wokół budynkow przebiegają drogi wewnętrzne. Pod ziemią przebiegają urządzenia infrastruktury technicznej. Badania prowadzone były w połnocno wschodniej części terenu wokół isniejącego budynku, który przeznaczony jest do rozbiórki. Wykonane zostały pomiary geologiczne do głębokości maksymalnej 5.0m p.p.t. Na podstawie badań terenowych i laboratoryjnych stwierdzono, występowanie następujących warstw geotechnicznych w obrębie projektowanego obudynku: I warstwa: grunty nasypowe, piaski przemieszane z gruzem, do głębokości maksymalnej 2,0m ppt. II warstwa: piasek drobny, średnio zagęszczony I D =0,50, mokry, III warstwa: piasek średni, średnio zagęszczony I D =0,40, wilgotny, IV warstwa: piasek średni, średnio zagęszczony I D =0,45, mokry, V warstwa: piasek średni, średnio zagęszczony I D =0,50, mało wilgotny, Planuje się posadowienie budynku w warstwie I, II i V. Wody gruntowe o zwierciadle swobodnym nawiercono na głębokości 3,50 4,00m ppt. tj na rzędnych 0,90 1,20 m n.p.w. Możliwe jest okresowe podnoszenie się poziomu wody gruntowej o około 0,5m. 5

5 Poziom 0.00 budynku = 4,95m n.p.w. Główny poziom posadowienia bud : -1,95m = 3,0m n.p.w. 5. Roboty ziemne Uwaga: podczas wykonywania wykopu należy wyodrębnić warstwę nasypów niekontrolowanych i wymienić ją poniżej fundamentu na warstwę piaskową o zagęszczeniu min do I S >0,95, po wykonaniu wymiany gruntu należy wykonać sondowanie, określające wskaźnik zagęszczenia, z czego należy sporządzić pisemny protokół. Zakres wymiany w wokół stopy należy ustalić przyjmując szerokość i długość obszaru wymiany równą wielkości stopy powiększonego o podwójną wartość głębokości wymiany. Podczas prowadzenia prac ziemnych konieczne jest stałe zabezpieczenie wykopów przed wodą opadową i gruntową. Grunt w otwartym wykopie chronić przed przemarzaniem i zawilgoceniem, aby nie spowodować pogorszenia nośności. W czasie wykonywania robót ziemnych należy wykonać wykop do żądanego poziomu i niezwłocznie wykonać warstwę chudego betonu gr. min. 10cm pod fundamentami Warstwę chudego betonu wyłożyć podwójną warstwą papy termozgrzewalnej, Wykop przy fundamencie zasypać gruntem niespoistym z zagęszczeniem do I S >0,95, z nadaniem spadku 5% na zewnątrz budynku zaraz po wykonaniu fundamentów. W przypadku konieczności pozostawienia budynku w stanie surowym na okres zimy, należy chronić fundamenty i posadzki przyziemia przed przemarzaniem. Odwodnienie połaci dachowych odprowadzić poza obręb budynku do studni deszczowej. Instalacje prowadzące wodę muszą być szczelne z dodatkową obudową, a teren przylegający do obiektu - utwardzony, z nadaniem spadku 5% w kierunku od ścian budynku. Roboty ziemne wymagają nadzoru geologicznego i autorskiego. 6. Posadowienie przy sąsiedzie. Projektowany obiekt zbliża się do istniejącej hali przemysłowej o konstrukcji żelbetowej, prefabrykowanej. Nowoprojektowana hala posiada konstrukcję niezależną od konstrukcji istniejącej i nie ma na nią wpływu statycznego. 6

6 7. Opis rozwiązań konstrukcyjno-materiałowych podstawowych elementów konstrukcji budynku; wewnętrznych i zewnętrznych przegród budowlanych. Obiekt halowy zaprojektowano w konstrukcji stalowej, spawanej, jednonawowy, jednokondygnacyjny, obudowany ściennymi i dachowymi płytami warstwowymi. Wymiary w rzucie 33,14m x 31,14m i wysokości h=12,0m. Przyjęto układ ramowy, z utwierdzonymi w gruncie stopami zewnętrznych słupów stalowych, i dźwigarem Katowym, połączonym przegubowo z słupami. Nowoprojektowana hala przylega do istniejącego obiektu i planowane jest połączenie ich łącznikiem z galerią roboczą. Do hali przylega podziemne pomieszczenie napędów katapult. Pomieszczenie projektowane jest jako zamknięty kubaturowo obiekt żelbetowy, z monolitycznym dnem i ścianami, przekryty płytami systemowymi. 7.1 Posadowienie i fundamentowanie. Zaprojektowano posadowienie elementów hali stalowej w postaci żelbetowych stóp kielichowych, wylewanych na mokro na placu budowy, lub prefabrykowanych, z betonu B25 i zbrojonych stalą AIIIN, wg szczegółów projektu wykonawczego. Stopy słupów układu głównego o wymiarach: 340/200/50cm, stopy ścian szczytowych o wymiarach: na szczycie 200/140/50, szczyt przy sąsiedzie 140/140/50cm, stopy narożne o wymiarach: 140/140/50cm. Pod fundamentami wykonać warstwę wyrównawczą gr. 10cm z chudego betonu B10. Poziom posadowienia stóp: -1,95m (3,05)=3,00m n.p.w. (1,90), poziom posadowienia płyty fundamentowej: -2,35m=2,6 0m n.p.w. Izolacja wilgociowa: pozioma 2x papa termozgrzewalna (na chudym betonie); Pionowa: w systemie np. Deitermanna. 7

7 8. Pielęgnacja i dojrzewanie betonu. W okresie pielęgnacji betonu należy: chronić odsłonięte powierzchnie betonu przed szkodliwym działaniem warunków atmosferycznych, a szczególnie wiatru i promieni słonecznych (a w okresie zimowym mrozu) przez ich osłanianie i zwilżanie w dostosowaniu do pory roku, utrzymywać ułożony beton w stałej wilgotności przez co najmniej 7 dni przy stosowaniu cementów portlandzkich, polewać wodą beton normalnie twardniejący, rozpoczynając po 24 godzinach od chwili jego ułożenia: przy temperaturze +15 o C i wyżej beton należy polewać w ciągu pierwszych 3 dni co 3 godziny w dzień i co najmniej jeden raz w nocy, a w następne dni co najmniej 3 razy na dobę, przy temperaturze poniżej +5 o C betonu nie należy polewać. Powierzchnia betonu może być powlekana środkami błonotwórczymi zabezpieczającymi przed parowaniem wody. 9. Zabezpieczenia elementów stalowych i betonowych Elementy betonowe stykające się z gruntem: Izolacja pozioma: 2x papa termozgrzewalna, Izolacja pionowa: np. w systemie Deitermanna. 8

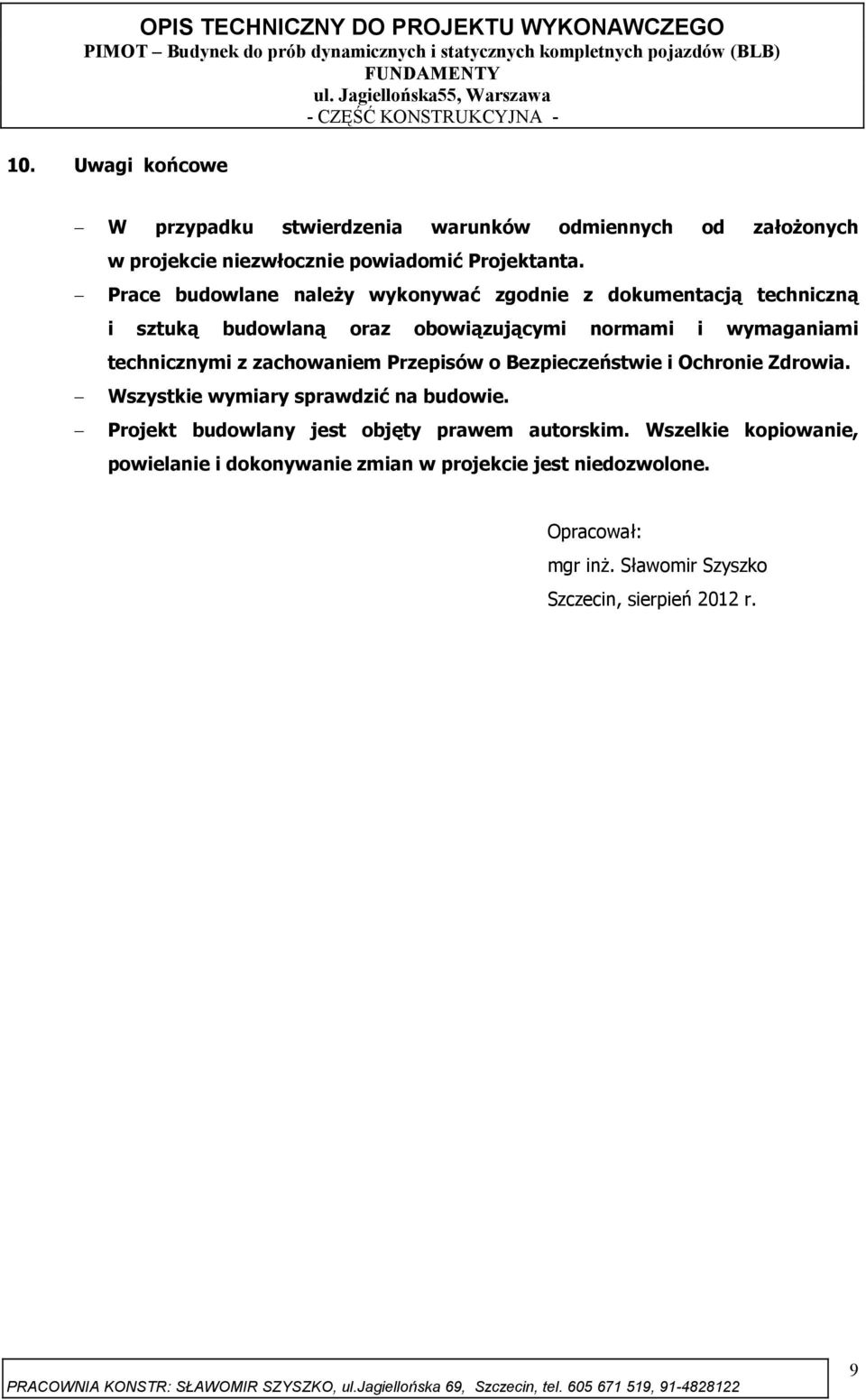

8 10. Uwagi końcowe W przypadku stwierdzenia warunków odmiennych od założonych w projekcie niezwłocznie powiadomić Projektanta. Prace budowlane należy wykonywać zgodnie z dokumentacją techniczną i sztuką budowlaną oraz obowiązującymi normami i wymaganiami technicznymi z zachowaniem Przepisów o Bezpieczeństwie i Ochronie Zdrowia. Wszystkie wymiary sprawdzić na budowie. Projekt budowlany jest objęty prawem autorskim. Wszelkie kopiowanie, powielanie i dokonywanie zmian w projekcie jest niedozwolone. Opracował: mgr inż. Sławomir Szyszko Szczecin, sierpień 2012 r. 9
