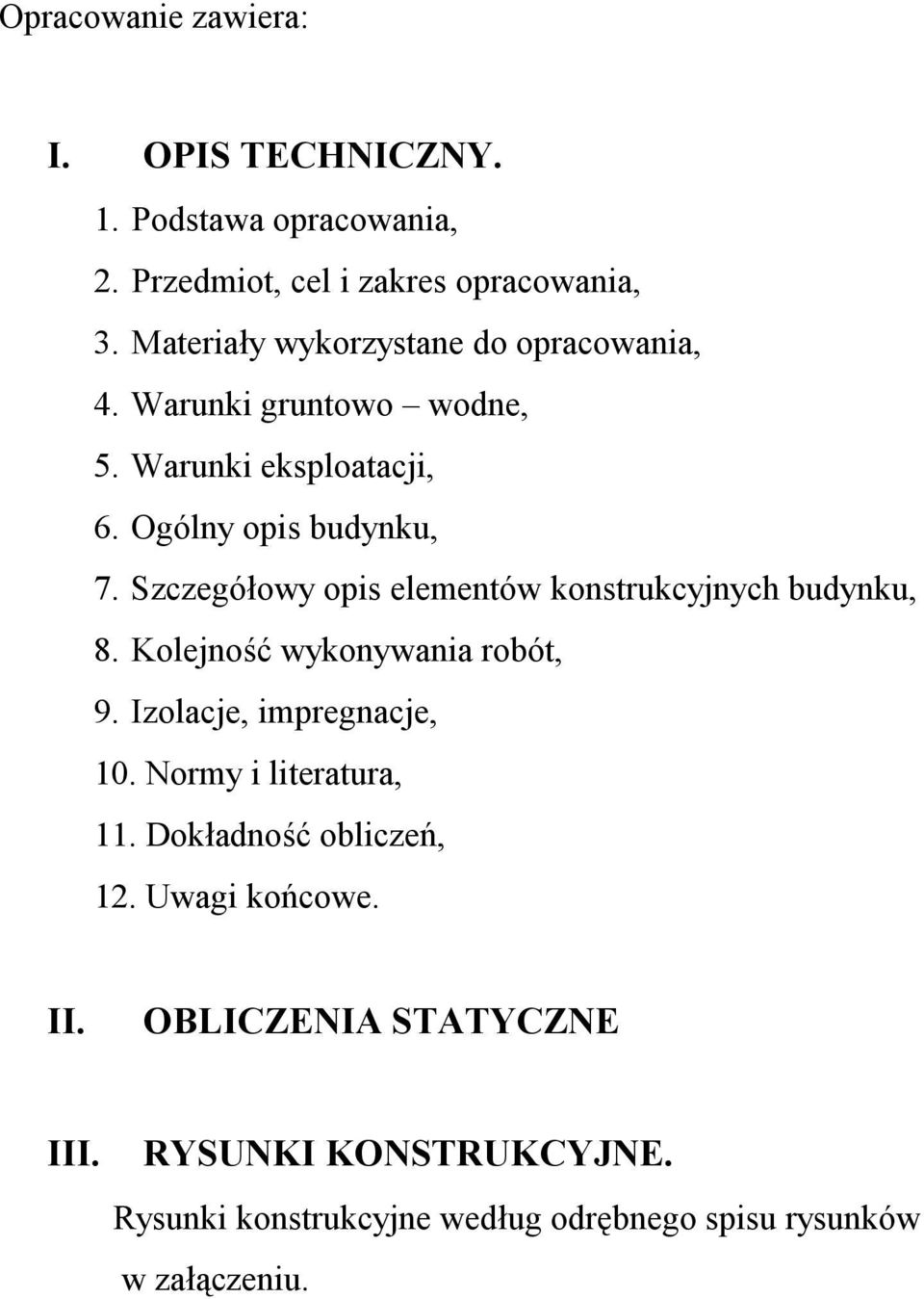

1 Opracowanie zawiera: I. OPIS TECHNICZNY. 1. Podstawa opracowania, 2. Przedmiot, cel i zakres opracowania, 3. Materiały wykorzystane do opracowania, 4. Warunki gruntowo wodne, 5. Warunki eksploatacji, 6. Ogólny opis budynku, 7. Szczegółowy opis elementów konstrukcyjnych budynku, 8. Kolejność wykonywania robót, 9. Izolacje, impregnacje, 10. Normy i literatura, 11. Dokładność obliczeń, 12. Uwagi końcowe. II. OBLICZENIA STATYCZNE III. RYSUNKI KONSTRUKCYJNE. Rysunki konstrukcyjne według odrębnego spisu rysunków w załączeniu.

2 OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO KONSTRUKCYJNEGO BUDYNKU PENSJONATOWEGO ŚWINIARY 25, GM. SOLEC ZDRÓJ DZ. NR EWID PODSTAWA OPRACOWANIA. Podstawą opracowania jest umowa z Inwestorem 2. PRZEDMIOT, CEL I ZAKRES OPRACOWANIA Przedmiotem opracowania jest budynek pensjonatowy w Świniarach, gm. Solec Zdrój 2.2. Celem opracowania jest zaprojektowanie elementów konstrukcyjnych według obowiązujących norm iprzepisów oraz zgodnie zzasadami wiedzy technicznej i sztuki budowlanej. Opracowanie będzie służyło do realizacji inwestycji po wcześniejszym uzyskaniu pozwolenia na budowę Opracowanie swym zakresem obejmuje: - opis technicznyelementów konstrukcyjnych itechnologii wykonania robót, - obliczenia statyczne, - rzuty poszczególnych kondygnacji z oznaczeniem i układem elementów konstrukcyjnych oraz rysunki uszczegóławiające

3 3. MATERIAŁY WYKORZYSTANE DO OPRACOWANIA 3.1. Badania geotechnicze wykonane przez pana Bartłomieja Grzesinskiego w marcu 2008 roku, 3.2. Podkłady i wytyczne branży architektonicznej, 3.3. Obowiązujące normy i przepisy oraz związana z tematem literatura techniczna. 4. WARUNKI GRUNTOWO - WODNE Według badań geotechnicznych wykonanych przez pana Bartłomieja Grzesińskigo w rejonie posadowienia projektowanego budynku stwierdzono występowanie gruntów mineralnych rodzimych, gruntów spoistych i niespoistych wykształconych jako piaski gruboziarniste, iły pylaste. Dla potrzeb projektowych fundamentów podłoże podzielono na cztery warstwy geotechniczne: Warstwa I humus, Warstwa II nasyp niekontrolowany, Warstwa III piasek gruboziarnisty (ID=0,40) Warstwa IV ił pylasty (IL<0,0) Podłoże gruntowe rozpoznano do głębokości 5m. Ze względu na zróżnicowane podłoże gruntowe pod względem nośności należy zapewnić nadzór geologiczny. Po wykonaniu robót ziemnych należy dokonać odbioru wykopów przez geologa-geotechnika oraz projektanta konstruktora wcelu określenia rzeczywistych parametrów podłoża gruntowego iewentualnej zmiany wymiarów fundamentów lub poziomu posadowienia oraz konstrukcji ścian piwnic

4 5. WARUNKI EKSPLOATACJI. Projektowany budynek wświniarach przewidziany jest do użytkowania jako pensjonat. Dopuszczalne obciążenie użytkowe stropów dla pomieszczeń mieszkalnych wynosi 1,5kN/m 2, schodów 3kN/m 2 Wewnątrz będzie panowała wilgotność naturalna środowisko suche, I klasa środowiska Lokalizacja w Kielcach daje następujące warunki klimatyczne: - III strefa obciążenia śniegiem, - I strefa obciążenia wiatrem. 6. OGÓLNY OPIS BUDYNKU. Budynek pensjonatowy piętrowy z poddaszem użytkowym w kształcie prostokąta o wymiarach osiowych 15,9mx12,0m. Konstrukcja budynku tradycyjna murowana, ściany murowane z bloczków betonowych i cegły silikatowej, stropy żelbetowe monolityczne. W parterze zlokalizowano salę terapii, świetlicę, kotłownię. Na piętrze i poddaszu pomieszczenia mieszkalne. Szczegółowy opis budynku wraz z rozwiązaniem funkcjonalnym znajduje się w projekcie budowlanym w części architektonicznej. 7. SZCZEGÓŁOWY OPIS ELEMENTÓW KONSTRUKCYJNYCH BUDYNKU Fundamenty. Projektujesię fundamentybezpośrednie wpostaci ław fundamentowych. Poziom posadowienia projektowanych fundamentów ze wzgledu na wystepowanie - 4 -

5 nasypów na poziomie -1,80m poniżej 0 budynku. Rzędna 0 budynku 168,12m n.p.m. Fundamenty posadowić na warstwie III lub IV geotechnicznej (piasek gruboziarnisty lub ił pylasty). Ponieważ podłoże gruntowe wrejonie posadowienia projektowanego budynku jest zróżnicowane oraz występują nasypy niekontrolowane przy wykonywaniu wykopów zapewnić nadzór geotechniczny. Konieczny odbiór wykopów przez geotechnika oraz projektanta konstruktora. Fundamenty wykonać na nienaruszonym podłożu, na warstwie chudego betonu o grubości ok.10cm. Fundamentywylewane na budowie zbetonu B20 zbrojone stalą RB500W i St0S-b, otulina minimum 5cm. W czasie betonowania ław fundamentowych ustawić pręty zbrojeniowe startowe słupów i trzpieni Trzpienie Żelbetowe wylewane na budowie zbetonu B25 zbrojone podłużnie stalą RB500W strzemiona φ6 St0S-b. Trzpienie kotwione w ławach fundamentowych i wieńcach Belki i podciągi. Wylewane na budowie z betonu B25 zbrojone stalą RB500W i St0S-b Stropy Stropy żelbetowe monolityczne. Nad parterem ipiętrem gr. 18cm, nad poddaszem gr. 16cm. Płyta żelbetowa daszku nad wejściem gr. 8cm. Wszystkie płyty wykonać z betonu B25, zbroić stalą A-IIIN oraz A-0 (pręty rozdzielcze) Wieńce Projektuje się wieńce żelbetowe w poziomie każdego stropu oraz jako zwieńczenie ścian kolankowych. W czasie betonowania należy zabetonować kotwy do mocowania murłaty

6 7.6. Nadproża. Wbudynku projektuje się nadproża wylewane na budowie zbetonu B25 zbrojone stalą RB500W i St0S-b oraz nadproża żelbetowe prefabrykowane typ L Ściany Ściany fundamentowe murowane z bloczków betonowych gr. 25cm na zaprawie cementowej uplastycznionej M5. Ściany zewnętrzne cegła silikatowa gr.18cm, 22cm i 25cm. Ściany wewnętrzne konstrukcyjne cegła silikatowa gr.25cm, Ściany wewnętrzne działowe cegła dziurawka gr. 12cm Schody Schody wewnętrzne żelbetowe monolityczne. Płyty biegowe gr. 14cm oparte na ścianie zewnetrznej oraz belkach podestowych i spocznikowych Dach Projektuje się dach drewniany dwuspadkowy pokryty blachą trapezową. Krokwie oparte na ściance kolankowej oraz belce w płycie stropowej poddasza. Przekroje elementów więźby dachowej: krokwie 8x20cm murłaty 14x14cm Połączenia elementów więźby dachowej na typowe złącza ciesielskie lub systemowe łączniki metalowe. Zastosować drewno klasy C30-6 -

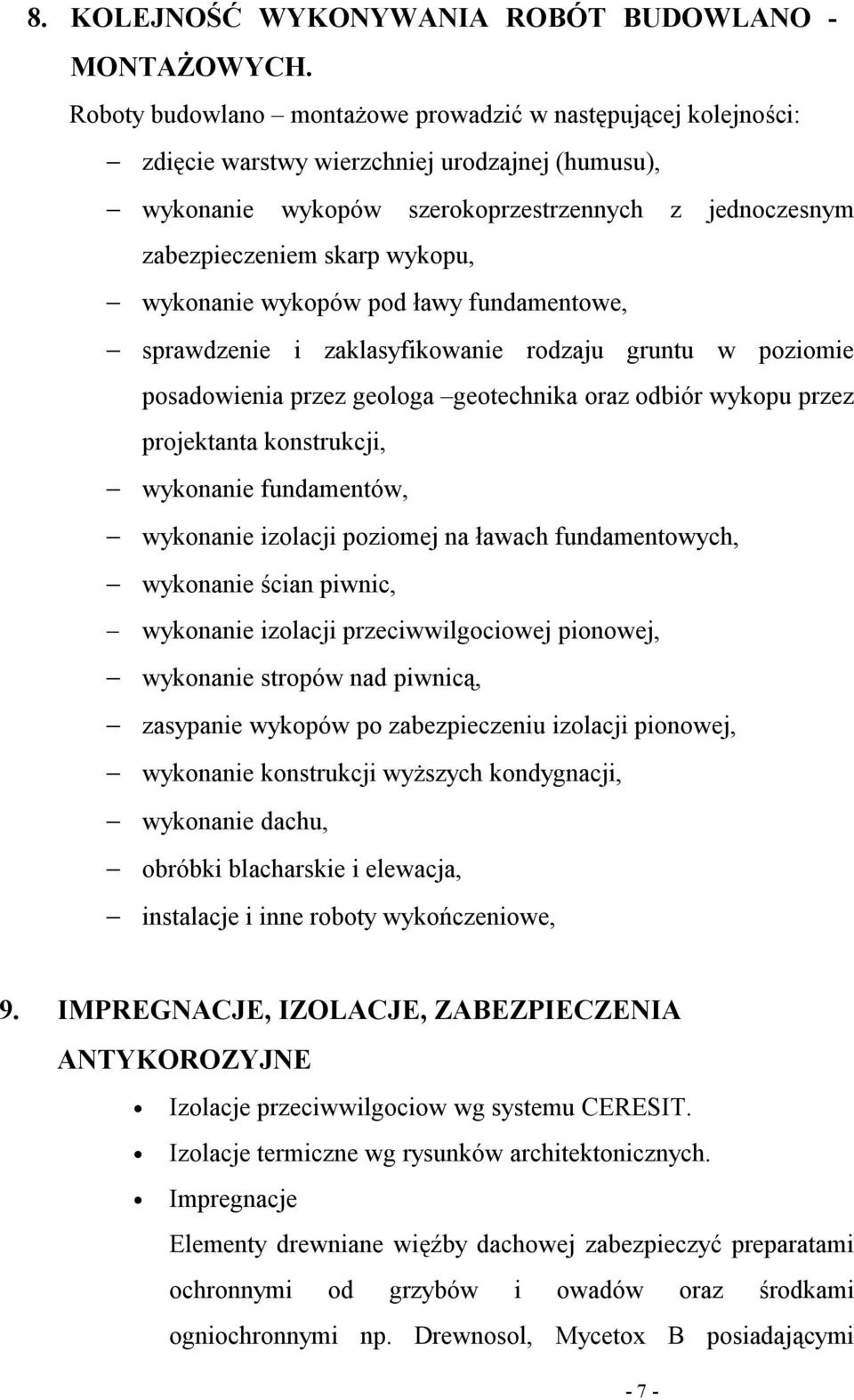

7 8. KOLEJNOŚĆ WYKONYWANIA ROBÓT BUDOWLANO - MONTAŻOWYCH. Roboty budowlano montażowe prowadzić w następującej kolejności: zdięcie warstwy wierzchniej urodzajnej (humusu), wykonanie wykopów szerokoprzestrzennych z jednoczesnym zabezpieczeniem skarp wykopu, wykonanie wykopów pod ławy fundamentowe, sprawdzenie i zaklasyfikowanie rodzaju gruntu w poziomie posadowienia przez geologa geotechnika oraz odbiór wykopu przez projektanta konstrukcji, wykonanie fundamentów, wykonanie izolacji poziomej na ławach fundamentowych, wykonanie ścian piwnic, wykonanie izolacji przeciwwilgociowej pionowej, wykonanie stropów nad piwnicą, zasypanie wykopów po zabezpieczeniu izolacji pionowej, wykonanie konstrukcji wyższych kondygnacji, wykonanie dachu, obróbki blacharskie i elewacja, instalacje i inne roboty wykończeniowe, 9. IMPREGNACJE, IZOLACJE, ZABEZPIECZENIA ANTYKOROZYJNE Izolacje przeciwwilgociow wg systemu CERESIT. Izolacje termiczne wg rysunków architektonicznych. Impregnacje Elementy drewniane więźby dachowej zabezpieczyć preparatami ochronnymi od grzybów i owadów oraz środkami ogniochronnymi np. Drewnosol, Mycetox B posiadającymi - 7 -

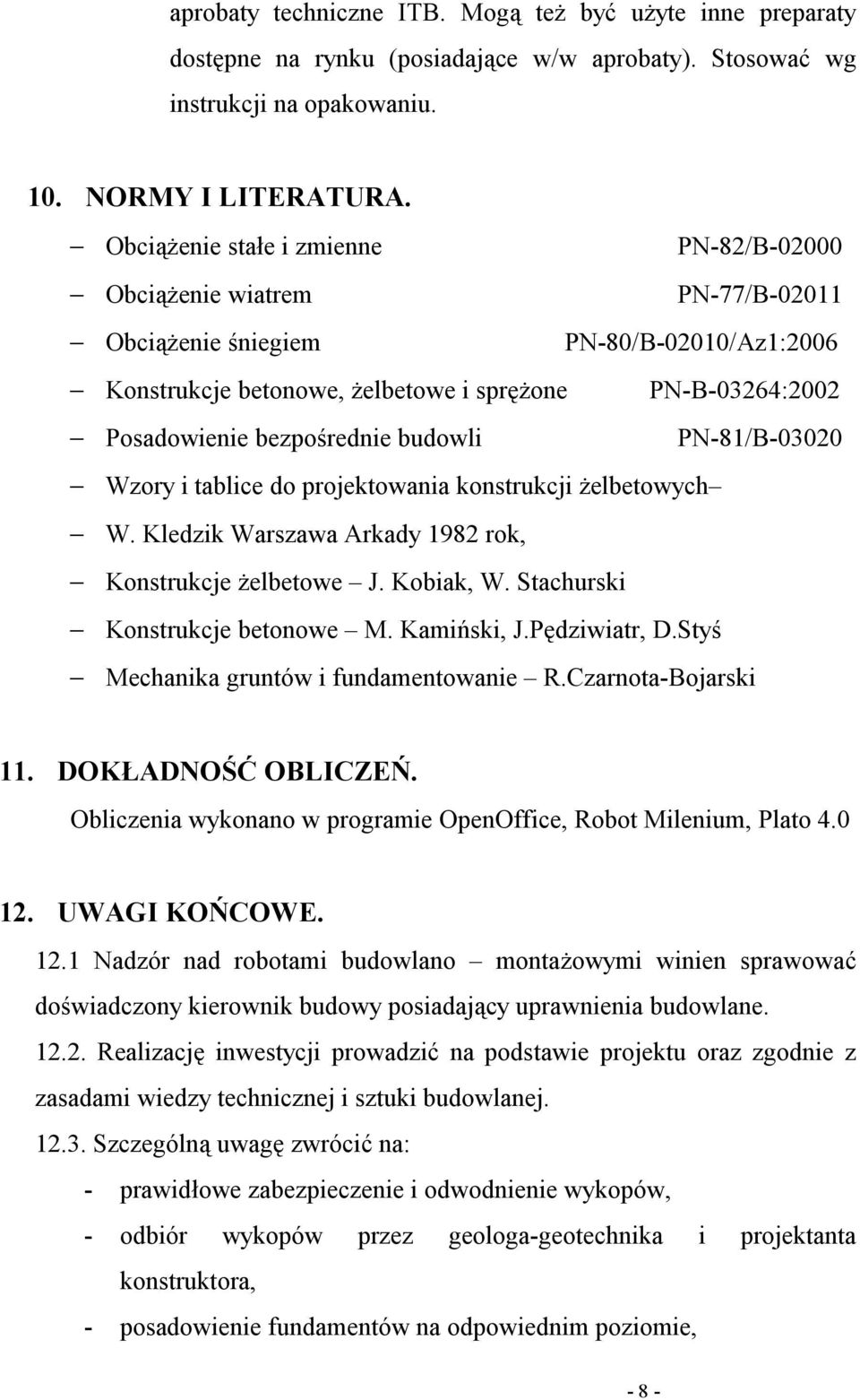

8 aprobaty techniczne ITB. Mogą też być użyte inne preparaty dostępne na rynku (posiadające w/w aprobaty). Stosować wg instrukcji na opakowaniu. 10. NORMY I LITERATURA. Obciążenie stałe i zmienne PN-82/B Obciążenie wiatrem PN-77/B Obciążenie śniegiem PN-80/B-02010/Az1:2006 Konstrukcje betonowe, żelbetowe i sprężone PN-B-03264:2002 Posadowienie bezpośrednie budowli PN-81/B Wzory i tablice do projektowania konstrukcji żelbetowych W. Kledzik Warszawa Arkady 1982 rok, Konstrukcje żelbetowe J. Kobiak, W. Stachurski Konstrukcje betonowe M. Kamiński, J.Pędziwiatr, D.Styś Mechanika gruntów i fundamentowanie R.Czarnota-Bojarski 11. DOKŁADNOŚĆ OBLICZEŃ. Obliczenia wykonano w programie OpenOffice, Robot Milenium, Plato UWAGI KOŃCOWE Nadzór nad robotami budowlano montażowymi winien sprawować doświadczony kierownik budowy posiadający uprawnienia budowlane Realizację inwestycji prowadzić na podstawie projektu oraz zgodnie z zasadami wiedzy technicznej i sztuki budowlanej Szczególną uwagę zwrócić na: - prawidłowe zabezpieczenie i odwodnienie wykopów, - odbiór wykopów przez geologa-geotechnika i projektanta konstruktora, - posadowienie fundamentów na odpowiednim poziomie, - 8 -

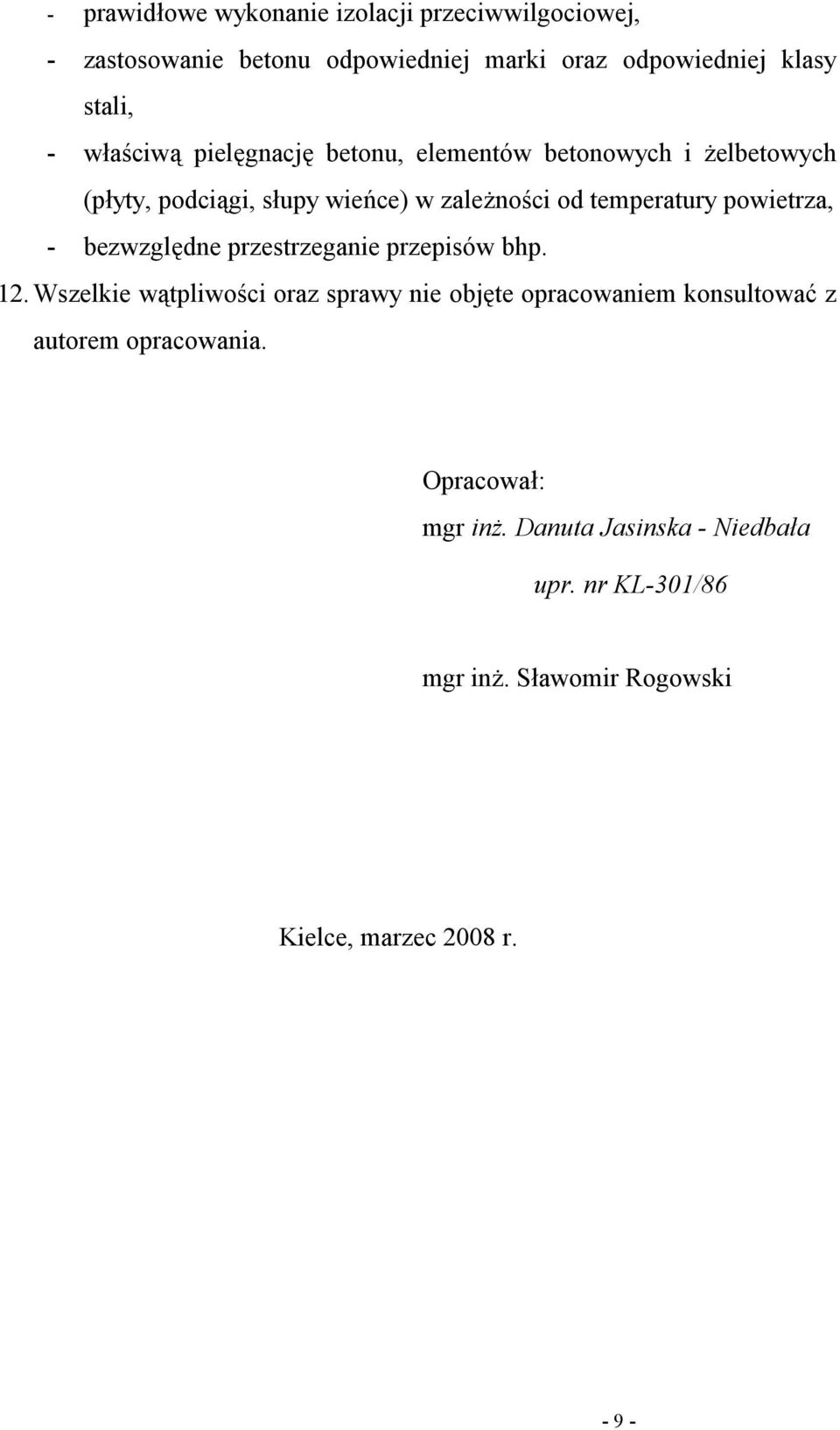

9 - prawidłowe wykonanie izolacji przeciwwilgociowej, - zastosowanie betonu odpowiedniej marki oraz odpowiedniej klasy stali, - właściwą pielęgnację betonu, elementów betonowych iżelbetowych (płyty, podciągi, słupy wieńce) w zależności od temperatury powietrza, - bezwzględne przestrzeganie przepisów bhp. 12.Wszelkie wątpliwości oraz sprawy nie objęte opracowaniem konsultować z autorem opracowania. Opracował: mgr inż. Danuta Jasinska - Niedbała upr. nr KL-301/86 mgr inż. Sławomir Rogowski Kielce, marzec 2008 r

10 RZUT FUNDAMENTÓW SKALA 1:50 T-1.4 T-2.4 T-2.4 T-1.4 PRACOWNIA PROJEKTOWA G 2 GRZEGORZ GREGULSKI Budynek istniejący Poz T-1.4 T-2.4 T-2.4

11 SZCZEGÓŁY WYKONANIA IZOLACJI PRZECIWWILGOCIOWEJ

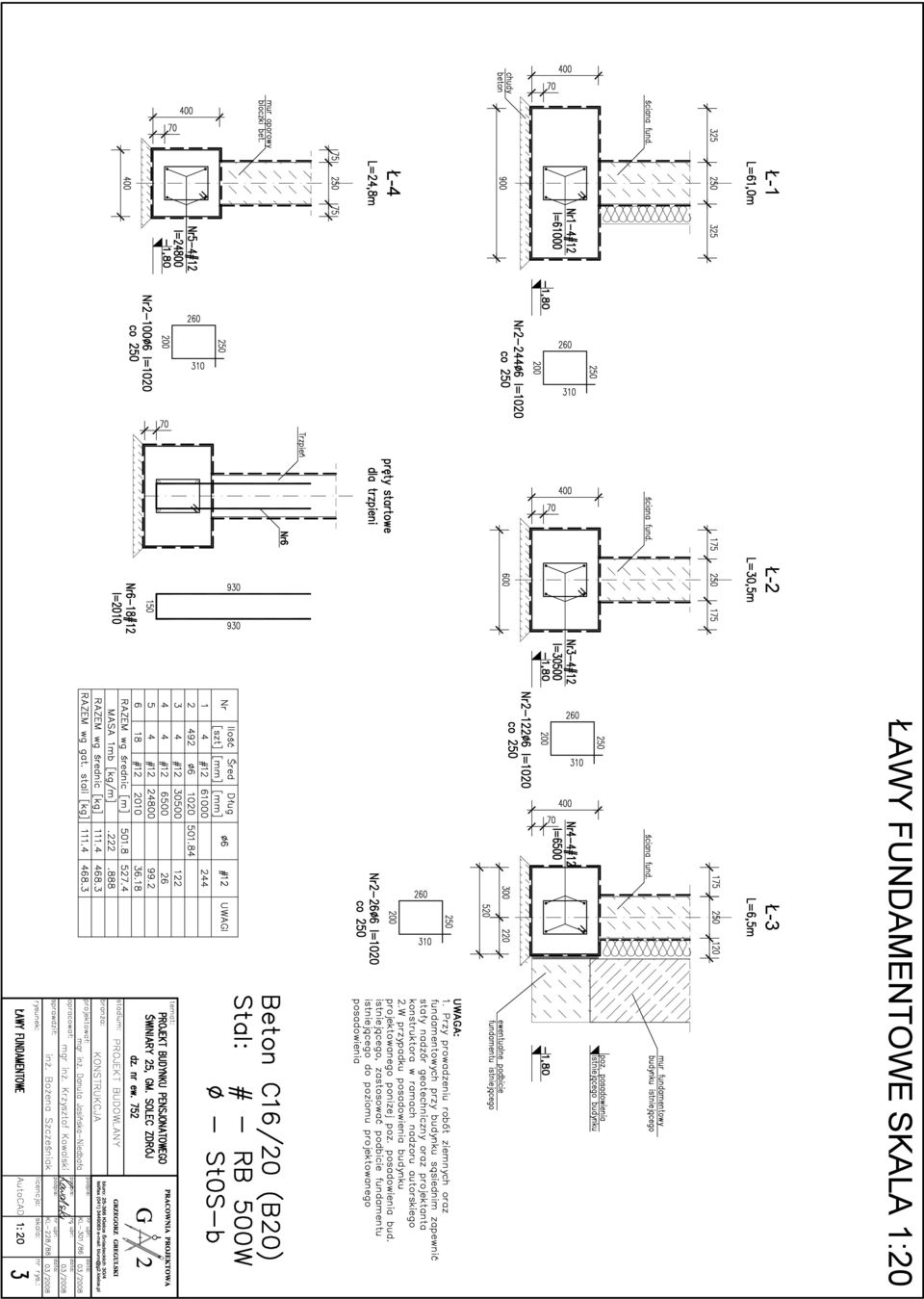

12 ŁAWY FUNDAMENTOWE SKALA 1:20 Ł-1 Ł-2 Ł-3 Ł-4

13 T-1.3 Poz Poz Poz GRZEGORZ GREGULSKI G 2 PRACOWNIA PROJEKTOWA 2 IP Budynek istniejący 2 IP Poz T-2.3 T-2.3 3Nn/120 Nadproże N-5 T-2.3 Poz. 3.1a. PŁYTA ŻELBETOWA GR. 8CM W=+3,23M Poz LEGENDA: Nn - nadproże prefabrykowane L-19 IP - nadproże stalowe w ścianie istniejącej Poz Poz Nn/120 2Nn/120 2Nn/150 Poz PŁYTA ŻELBETOWA GR. 18CM W=+3,23M 1Nn/120 Poz Nn/150 2Nn/120 2Nn/120 2Nn/150 2Nn/120 Poz. 3.1a. PŁYTA ŻELBETOWA GR. 8CM W=+3,23M Poz Nadproże N-3 Nadproże N-6 Poz Poz T-1.3 T-2.3 T-2.3 T-2.3 T-1.3 ELEMENTY KONSTRUKCYJNE PARTERU SKALA 1:50

14 T-1.2 Poz Poz GRZEGORZ GREGULSKI G 2 PRACOWNIA PROJEKTOWA Budynek istniejący Poz T-2.2 T-3.2 T-2.2 Poz Nadproże N-4 LEGENDA: Nn - nadproże prefabrykowane L-19 Poz Poz Poz Poz Nn/120 Poz Poz PŁYTA ŻELBETOWA GR. 18CM W=+6,06M 2Nn/120 2Nn/120 2Nn/120 Poz Poz Poz Nadproże N-3 Nadproże N-3 2Nn/120 Poz T-1.2 T-2.2 T-2.2 T-2.2 T-1.2 ELEMENTY KONSTRUKCYJNE PIĘTRA SKALA 1:50

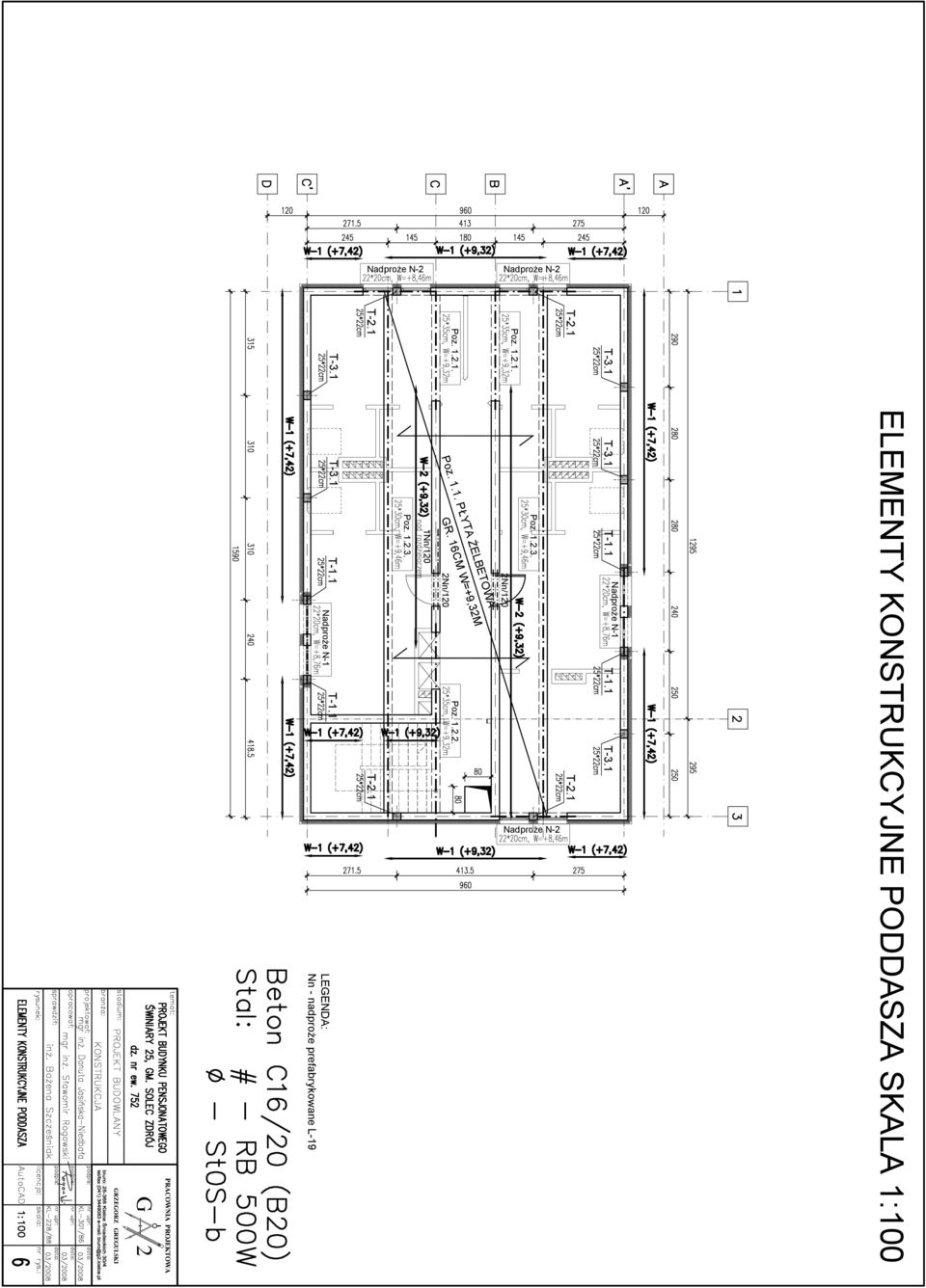

15 Nadproże N-2 Nadproże N-2 GRZEGORZ GREGULSKI G 2 PRACOWNIA PROJEKTOWA T-1.1 T-1.1 Nadproże N-1 LEGENDA: Nn - nadproże prefabrykowane L-19 T-3.1 T-3.1 T-2.1 T-2.1 Poz Nn/120 Poz Poz Nn/120 Poz PŁYTA ŻELBETOWA GR. 16CM W=+9,32M 2Nn/120 Poz Poz Nadproże N-2 T-2.1 T-2.1 T-3.1 T-3.1 T-1.1 T-1.1 T-3.1 Nadproże N-1 ELEMENTY KONSTRUKCYJNE PODDASZA SKALA 1:100

16 RZUT WIĘŹBY DACHOWEJ SKALA 1:100 PRACOWNIA PROJEKTOWA G 2 GRZEGORZ GREGULSKI

17 ZBROJENIE DOLNE ZBROJENIE GÓRNE POZ PŁYTA ŻELBETOWA NAD PARTEREM SKALA 1:50

18 ZBROJENIE DOLNE ZBROJENIE GÓRNE

19 POZ PŁYTA ŻELBETOWA NAD PODDASZEM SKALA 1:20 POZ BELKA ŻELBETOWA USZTYWNIAJĄCA WSPORNIK PŁYTY SKALA 1:20

20 POZ. 3.1a. PŁYTA ŻELBETOWA SKALA 1:20 [2 szt.]

21 POZ BELKA ŻELBETOWA SKALA 1:20 POZ BELKA ŻELBETOWA W OSI "C' " SKALA 1:20 Poz [2 szt.] Poz

22 Poz [6 szt.] (Poz ) [6 szt.] POZ / NADPROŻE ŻELBETOWE SKALA 1:20 POZ NADPROŻE ŻELBETOWE W OSI "1" SKALA 1:20 Poz

23 POZ BELKA ŻELBETOWA W OSIACH "B","C" SKALA 1:20 POZ BELKA ŻELBETOWA W OSIACH "B","C" SKALA 1:20 Poz [2 szt.] Poz [2 szt.]

24 POZ BELKA ŻELBETOWA W OSI "C" SKALA 1:20

25 POZ BELKA ŻELBETOWA W OSI "C" SKALA 1:20

26 POZ PŁYTA BIEGOWA/SPOCZNIKOWA SKALA 1:20

27 POZ PŁYTA BIEGOWA/SPOCZNIKOWA SKALA 1:20

28 POZ PŁYTA BIEGOWA/SPOCZNIKOWA SKALA 1:20

29 POZ PŁYTA BIEGOWA/SPOCZNIKOWA SKALA 1:20

30 TRZPIENIE ŻELBETOWE SKALA 1:20 T-1.1 T-2.1 T-3.1 T-1.2 T-2.2 T-3.2 T-1.3 T-2.3 T-1.4 T-2.4

31 WIEŃCE ŻELBETOWE SKALA 1:20 NADPROŻA ŻELBETOWE SKALA 1:20 W-1 W-2 W-2* N-1 [2 szt.] N-2 [3 szt.] N-3 [3 szt.] N-4 [1 szt.] N-5 [1 szt.] N-6 [1 szt.]

32 NADPROŻE STALOWE W ŚCIANIE ISTNIEJĄCEJ SKALA 1:20
