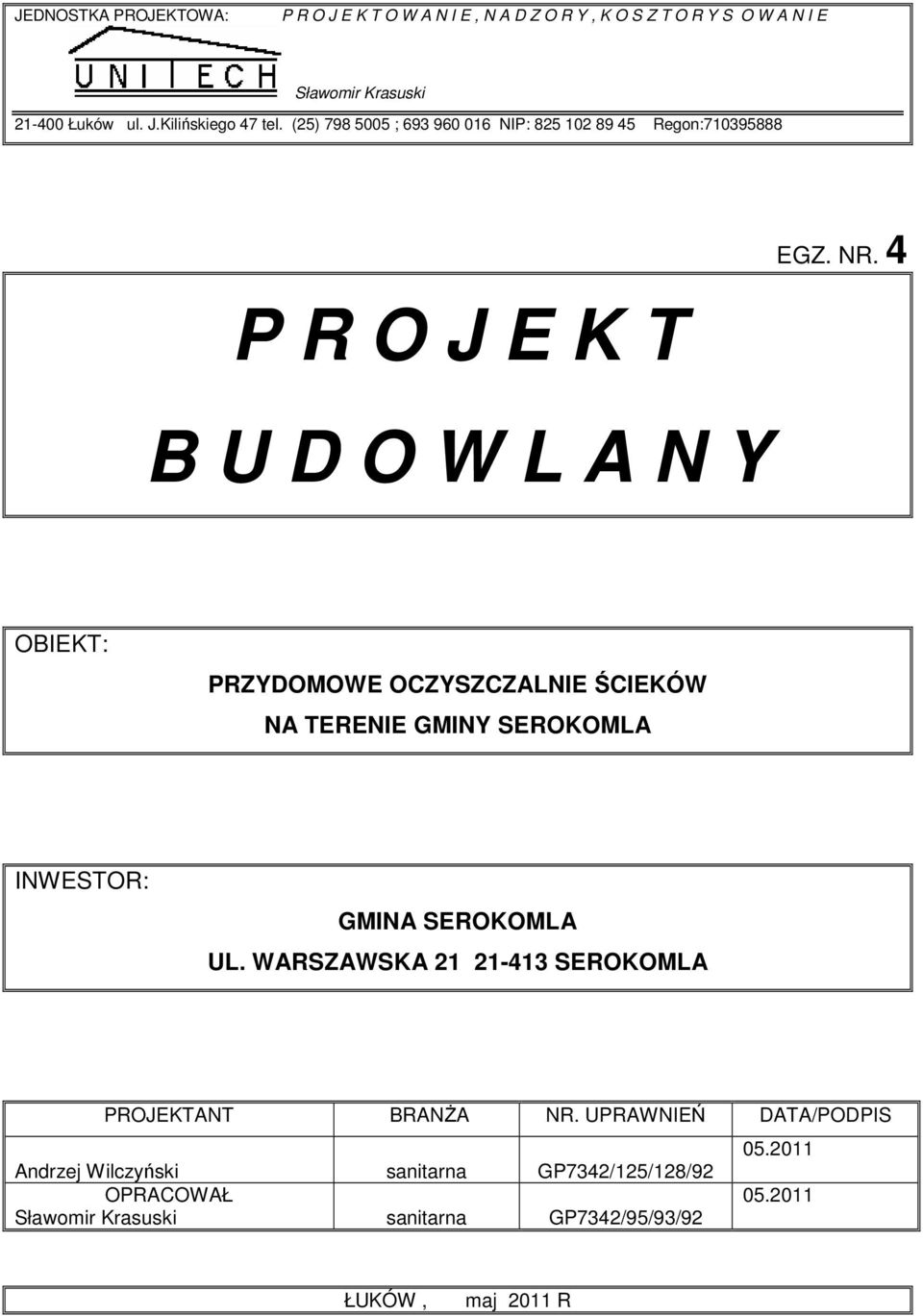

1 JEDNOSTKA PROJEKTOWA: P R O J E K T O W A N I E, N A D Z O R Y, K O S Z T O R Y S O W A N I E Sławomir Krasuski Łuków ul. J.Kilińskiego 47 tel. (25) ; NIP: Regon: P R O J E K T B U D O W L A N Y EGZ. NR. 4 OBIEKT: PRZYDOMOWE OCZYSZCZALNIE ŚCIEKÓW NA TERENIE GMINY SEROKOMLA INWESTOR: GMINA SEROKOMLA UL. WARSZAWSKA SEROKOMLA PROJEKTANT BRANŻA NR. UPRAWNIEŃ DATA/PODPIS Andrzej Wilczyński sanitarna GP7342/125/128/92 OPRACOWAŁ Sławomir Krasuski sanitarna GP7342/95/93/ ŁUKÓW, maj 2011 R

2 SPIS TREŚCI CZĘŚĆ OPISOWA: 1. Wstęp Warunki gruntowo wodne Charakterystyka ścieków surowych Ilość ścieków Jakość ścieków Opis przyjętego rozwiązania projektowego Osadnik gnilny Wentylacja osadnika gnilnego Drenaż rozsączający Drenaż rozsączający z zastosowaniem pakietów drenażowych SD (septodyfuzorów) Przepompownia ścieków Zestawienie podstawowych materiałów dla oczyszczalni ścieków wraz z drenażem rozsączającym na pakietach Wytyczne montażu Wytyczne rozruchu i eksploatacji Zestawienie projektowanych oczyszczalni ścieków Oświadczenie projektanta Informacja Bezpieczeństwa i Ochrony Zdrowia Zaświadczenie projektanta...19 CZĘŚĆGRAFICZNA: 1. Projekt zagospodarowania terenu w skali 1:1000 rysunki nr Schemat oczyszczalni ścieków rysunki R.1 R.3 3. Studzienka kanalizacyjna Dn 315 rysunek R.4 4. Elementy oczyszczalni ścieków rysunki nr.r.5 R.6 5. Schemat przepompowni ścieków rysunek nr.r.7 2

3 1. Wstęp Celem niniejszego opracowania jest zaprojektowanie przydomowej oczyszczalni ścieków na terenie Gminy Serokomla. Na działkach na których znajdują się projektowane przydomowe oczyszczalnie ścieków znajdują się budynki mieszkalne, gospodarcze, przyłacza elektryczne, telekomunikacyjne i wodociągowe. Gmina Serokomla należy do powiatu łukowskiego w województwie lubelskim. Sąsiaduje z nastepującymi jednostkami administracyjnymi: od północy z gminą Wojcieszków, od północnego-zachodu z gminą Adamów, od strony południowej z gminą Jeziorzany a od wschodu z gminą Kock. Siedzibą gminy jest Serokomla. Powierzchnia gminy wynosi 77,36 km 2. Gmina obejmuje 16 sołectw: Bielany, Bronisławów, Charlejów, Czarna, Ernestynów, Hordzież, Józefów, Krzówka, Leonardów, Pieńki, Poznań, Ruda Nowa, Ruda, Serokomla, Wola Bukowska, Wólka. Gmina Serokomla położona jest nad rzeką Czarna. Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie określa Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. (z późniejszymi zmianami). Rozporządzenie to przedstawia wartości minimalnych odległości zbiorników na ścieki i przydomowych oczyszczalni ścieków od innych obiektów na nieskanalizowanych terenach zabudowy jednorodzinnej i zagrodowej (głównie ze względów sanitarnych): -2 m od granicy działki, drogi publicznej lub chodnika przy ulicy; Studnia stanowiąca ujęcie wody pitnej powinna być wg tych samych przepisów oddalona przynajmniej: -15 m od zbiorników do gromadzenia nieczystości oraz podobnych szczelnych urządzeń, -30 m od drenażu rozsączającego. 2. Warunki gruntowo wodne Dane dotyczące badań podłoża gruntowego uzyskano od właścicieli terenu oraz dodatkowo potwierdzono wizjami lokalnymi w terenie. Na podstawie wizji lokalnej i testu perkolacyjnego ustalono, że grunt posiada odpowiednie właściwości rozsązcające. Informacje dotyczące warunków gruntowych umieszczono na projektach zagospodarowania terenu dla poszczególnych posesji. 3. Charakterystyka ścieków surowych 3.1. Ilość ścieków Jednostkową ilość ścieków odprowadzaną z gospodarstw domowych przyjęto na podstawie Wytycznych do programowania zapotrzebowania wody i ilości ścieków Min. Gosp. Ter. i Ochr. Środ. Warszawa Wynosi ona dla mieszkań w domach jednorodzinnych z pełnym wyposażeniem sanitarnym, lokalnym urządzeniem do podgrzewania wody i lokalną kanalizacją: q d śr = 120 dm 3 /M x d wg Pracy zbiorowej IMUZ 1990 zamieszczono dobowe obliczeniowe objętości ścieków przy różnej liczbie mieszkańców jak niżej: Dobowa ilość ścieków m 3 /d Minimalna średnia maksymalna

4 3.2. Jakość ścieków Jednostkowe ładunki zanieczyszczeń w ściekach bytowo - gospodarczych odprowadzanych z gospodarstw domowych zostały określone przez Instytut Melioracji i Użytków Zielonych na podstawie badań bezpośrednich. Poniżej zamieszczono wyniki tych badań, przedstawiano też wartości stężeń zanieczyszczeń przy przyjęciu jednostkowej ilości ścieków na poziomie -q d śr = 150 dm 3 /M x d Wskaźniki zanieczyszczeń Jednostkowe ładunki zanieczyszczeń [g/m x d] Stężenie zanieczyszczeń[g/m 3 ] Zawiesina ogólna BZT CHZT Azot ogólny Azot organiczny Azot amonowy 4 27 Fosfor ogólny Opis przyjętego rozwiązania projektowego Niniejszy projekt przedstawia sposób rozwiązania problemu oczyszczania ścieków bytowo-gospodarczych. W skład przydomowej oczyszczalni ścieków wchodzą następujące urządzenia: - kanalizacja doprowadzająca ścieki z przepompownią ścieków, - osadnik gnilny z filtrem, - drenaż rozsączający lub pakiety drenażowe SD 4.1. Osadnik gnilny. Osadnik gnilny jest podstawowym urządzeniem stosowanym w przydomowych oczyszczalniach ścieków. W osadniku zachodzą procesy sedymentacji osadów i flotacji zanieczyszczeń zawartych w ściekach. Substancje lekkie głównie tłuszcze unoszą się na powierzchni terenu tworząc tzw. kożuch. W procesie biologicznym następuje fermentacja beztlenowa. Pojemność osadnika gnilnego wynika z czasu sedymentacji zanieczyszczeń zawartych w ściekach (2 4 h) oraz niezbędnego czasu fermentacji osadu (minimum 180 dni) gromadzącego się na dnie osadnika. Osadniki produkowane są z wysoko zagęszczonego polietylenu z osłoną ultrafioletową. Owalny kształt czyni urządzenia wytrzymałymi i odpornymi na uszkodzenia mechaniczne. Osadnik wyposażony jest w specjalnie skonstruowany wlot, który w czasie dopływu ścieków nie powoduje turbulencji i zmącenia warstwy osadów. Zarówno wlot, jak i wylot ścieków wyposażony jest w uszczelki gumowe ø mm o dużej elastyczności, które zapewniają szczelność konstrukcji. Uszczelki przeznaczone są do wprowadzania przewodów kanalizacyjnych PVC 110. Wewnątrz osadnika od strony wylotu znajduje się kosz z wkładem filtracyjnym, którego zadaniem jest ochrona drenażu przed zanieczyszczeniem zawiesinami. Elementami wyposażenia osadnika są również polietylenowe podwyższenia pokryw i pokrywy wykonane ze zbrojonego betonu. Przydomowa oczyszczalnia ścieków wykorzystywana będzie przez 2 8 osób w związku, z czym zastosowano osadnik gnilny o pojemności litrów. 4

5 SCHEMAT POŁACZEŃ RUR PCV NA WLOCIE I WYLOCIE OSADNIKA 4.2. Wentylacja osadnika gnilnego. Procesy fermentacji beztlenowej zachodzące wewnątrz osadnika są źródłem gazów takich jak: siarkowodór, metan, dwutlenek węgla, które muszą być odprowadzane z przestrzeni powietrznej zawartej pomiędzy poziomem ścieków, a sklepieniem osadnika. Wystarczającym rozwiązaniem jest komin odpowietrzający domowe urządzenia sanitarne, pod warunkiem, że jest on wyprowadzony ponad dach budynku. W przypadku, gdy nie ma wykonanego odpowietrzenia domowych urządzeń sanitarnych należy wyprowadzić instalację wentylacyjną ponad dach budynku (minimum 60 cm powyżej krawędzi najwyższego okna). 5

6 4.3. Drenaż rozsączający Drenaż rozsączający stanowi układ podziemnych perforowanych drenów wprowadzających oczyszczone ścieki do gruntu w celu dalszego ich biologicznego oczyszczania. Ścieki infiltrujące przez porowaty grunt są oczyszczane w wyniku zachodzących procesów fizycznych, biologicznych i chemicznych. Adsorpcja zanieczyszczeń na powierzchni cząstek gruntu powoduje intensywny rozwój mikroorganizmów tworzących tzw. Błonę biologiczną. Mikroorganizmy te powodują rozkład zanieczyszczeń organicznych w stałe i gazowe produkty nieorganiczne oraz w masę komórkową. Jednocześnie w gruncie zachodzą chemiczne reakcje strącania zanieczyszczeń nieorganicznych, które w zależności od warunków panujących w gruncie mogą być gromadzone lub wymywane. Ze względu na to, że ilość ścieków wstępnie oczyszczonych mechanicznie nie przekracza 5 m 3 /d i zwierciadło wody podziemnej znajduje się nie płycej niż 1,5 m poniżej poziomu ułożenia drenów projektuje się drenaż rozsączający w postaci rowów rozsączających. Układ drenażowy składa się ze studzienki rozdzielczej i rur drenażowych zamontowanych w rowach zakończonych wywiewkami wentylacyjnymi. Zadaniem studzienki rozdzielczej jest równomierny rozdział ścieków po osadniku gnilnym na poszczególne ciągi rozsączające. Długość rowów rozsączających obliczono wg wzoru: P =Q d max /qd gdzie: Qd max -dobowa ilość ścieków = 600 dm 3 /d qd -dopuszczalne obciążenie hydrauliczne warstwy filtracyjnej drenażu qd = 20 dm 3 /m/d P = 600/20 = 30 m 2 Drenaż rozsączający powinien być wypełniony warstwą żwiru i piasku. Po zdjęciu wierzchniej warstwy gruntu (gleby) należy na dnie wykopu ułożyć warstwę piasku o grubości minimum 60cm. Następnie na wykonanej warstwie piasku nalezy uformować warstwę żwiru kwarcow4ego o granulacji 16 60mm. Grubość warstwy grysu powinna wynosić ok. 0,20m. Wyżej należy zamontować rury drenażowe PVC 110, które należy obsypać grysem do całkowitego ich przykrycia. Następnie obsypane grysem rury drenażowe należy przykryć geowłókniną, która ma za zadanie zabezpieczyć pole drenażowe przed zamuleniem Drenaż rozsączający z zastosowaniem pakietów drenażowych SD (septodyfuzorów) Metoda filtracji przy użyciu pakietów drenażowych pozwala na równomierne rozprowadzanie ścieków bytowo gospodarczych do gleby, pochodzących ze wstępnego oczyszczenia tlenowego. Sztywna rura drenażowa zapewnia równomierne rozprowadzenie ścieków na powierzchni pakietów drenażowych. Geowłóknina spełnia funkcję drenującą i filtrującą. Gleba lub warstwa piasku leżąca poniżej dopełniają oczyszczanie. Wykorzystanie pakietów drenażowych pozwala na zredukowanie w znaczny sposób powierzchni wymaganej pod oczyszczalnią. Zasada działania pakietów drenażowych polega na wykorzystaniu warstwy zamulającej tworzącej się na powierzchni pól filtrujących ścieków pochodzących z urządzeń oczyszczania wstępnego (osadnik gnilny), która ogranicza filtrację 6

7 bezpośrednią do gleby, sprzyjając rozkładaniu się zanieczyszczeń na powierzchni pola filtracyjnego. Warstwa zamulająca, utworzona głównie przez nagromadzenie się nie rozłożonych substancji organicznych, tworzy się w przepuszczalnej geowłókninie, ułożonej przemiennie z arkuszami polietylenu formowanego termicznie, które z kolei podtrzymywane są przez ramę polietylenową. Ścieki ze studzienki kierowane są przez rury drenażowe, zamontowane we wgłębieniach pakietów drenażowych, następnie sukcesywnie przelewane przez fałdy utworzone przez geowłókninę. Przepuszczalność geowłókniny pozwala na zapewnienie dostępu powietrza w przestrzeniach nie zasilanych przez ścieki. Utrzymanie warunków tlenowych pozwala na rozkład zatrzymanej substancji organicznej przez bakterie obecne w ściekach i stopniowe odmulanie geowłókniny, co pozwala na przejście oczyszczonych ścieków do gleby pod pakietami. Zasilanie pakietów dokonywane jest głównie w sposób grawitacyjny. Średnica nominalna rur drenażowych powinna zawierać się między 100 a 125mm. Pakiety powinny być montowane po osadniku gnilnym z filtrem (zabezpieczenie przed zamuleniem). Należy przeprowadzać regularną konserwację urządzeń oczyszczania wstępnego (opróżnianie). Zdolność filtracji gleby zależy głównie od jej przepuszczalności, scharakteryzowanej przez jej współczynnik przepuszczalności k mierzony w wodzie przeźroczystej. Zdolność filtracji gleby ograniczona jest w czasie przez rozwój warstwy zamulającej tworzonej przez nagromadzenie się substancji organicznych, które nie uległy rozkładowi na powierzchni poziomej złoża filtrującego. Współczynnik przepuszczalności można ocenić za pomocą testu perkolacyjnego. W przypadku instalacji: drenażu (w gruncie o dobrej przepuszczalności przyjmuje się 1,2m 2 na osobę przy 120 l/m*d, w gruncie słabo przepuszczalnym 2,0m 2 na osobę przy 120 l/m*d. Wymiary pakietów drenażowych: L=1,25m H=0,20m b=0,08m I = 0,65m a=0,05m 4.5. Przepompownia ścieków Zbiornik przepompowni stanowi gotowy monolityczny zbiornik SP100P o pojemności 340dm 3, średnicy ø600mm i wysokości 1000mm. Wyposażenie przepompowni stanowi pompa zatapialna. Posadowienie przepompowni należy wykonać na podsypce z suchego betonu, zagęszczonego do 100% w skali Proctora. Grubość podsypki 10cm. Przepompownię należy wyposażyć w nadstawkę teleskopową RVP70 zgodnie z wymaganiami terenowymi. Na kolektorze tłocznym w przepompowni należy zamontować zawór zwrotny. Rury w przepompowni należy wykonać z rur ø63 PE80 łączonych poprzez zgrzewanie. Przejścia z rur przez ścianę przepompowni należy uszczelnić pianką PU i silikonem. Kanał doprowadzający ścieki do przepompowni należy wsunąć do wewnątrz. Po zamontowaniu przepompowni i zasypaniu wykopu teren wokół przepompowni należy wyprofilować ze spadkiem w kierunku od przepompowni umożliwiającym spływ wód opadowych i roztopowych. 5. Zestawienie podstawowych materiałów dla oczyszczalni ścieków wraz z drenażem rozsączającym na pakietach. Zestawienie elementów poszczególnych oczyszczalni załączono do poszczególnych projektów zagospodarowania terenu. 7

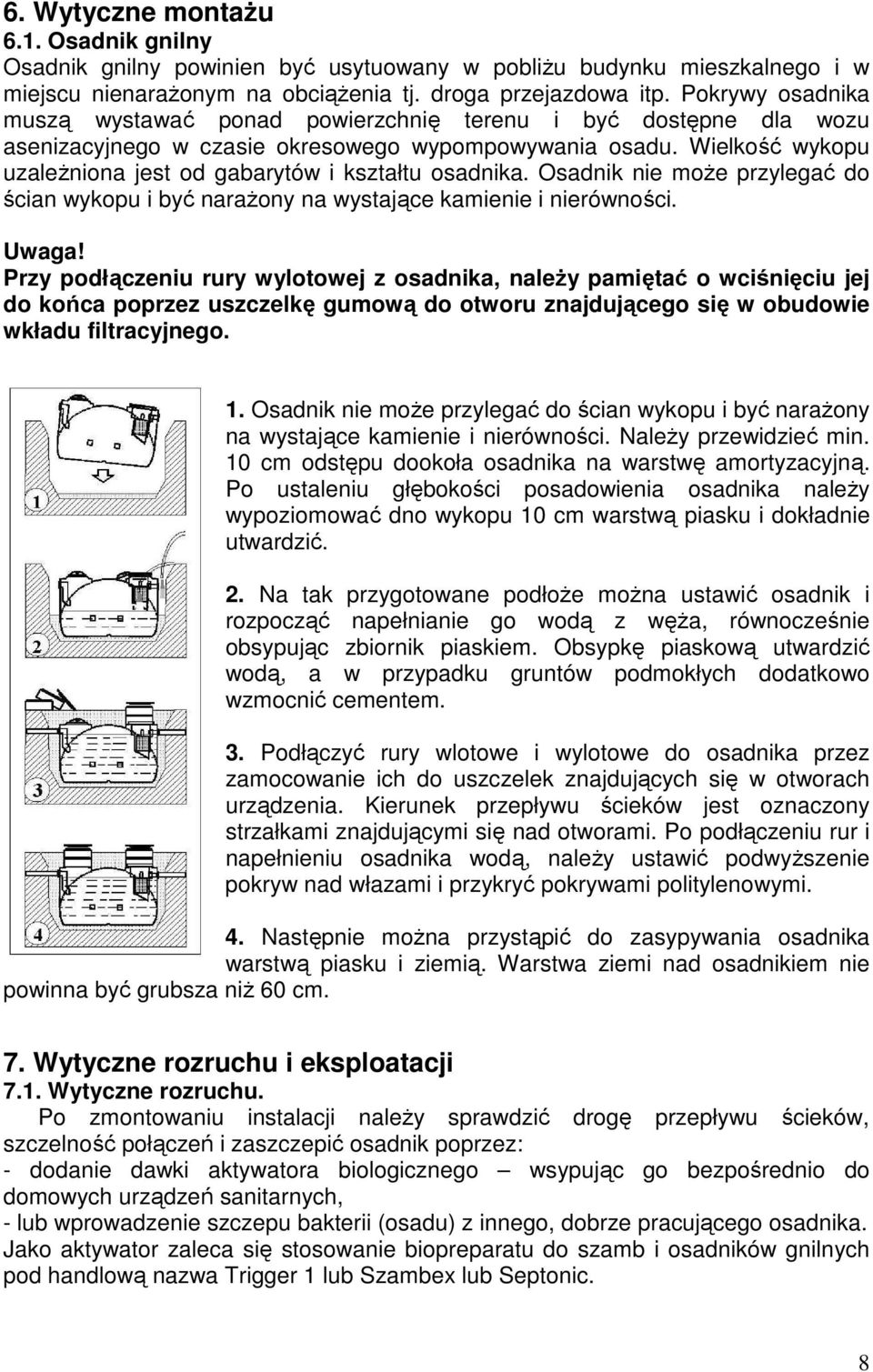

8 6. Wytyczne montażu 6.1. Osadnik gnilny Osadnik gnilny powinien być usytuowany w pobliżu budynku mieszkalnego i w miejscu nienarażonym na obciążenia tj. droga przejazdowa itp. Pokrywy osadnika muszą wystawać ponad powierzchnię terenu i być dostępne dla wozu asenizacyjnego w czasie okresowego wypompowywania osadu. Wielkość wykopu uzależniona jest od gabarytów i kształtu osadnika. Osadnik nie może przylegać do ścian wykopu i być narażony na wystające kamienie i nierówności. Uwaga! Przy podłączeniu rury wylotowej z osadnika, należy pamiętać o wciśnięciu jej do końca poprzez uszczelkę gumową do otworu znajdującego się w obudowie wkładu filtracyjnego. 1. Osadnik nie może przylegać do ścian wykopu i być narażony na wystające kamienie i nierówności. Należy przewidzieć min. 10 cm odstępu dookoła osadnika na warstwę amortyzacyjną. Po ustaleniu głębokości posadowienia osadnika należy wypoziomować dno wykopu 10 cm warstwą piasku i dokładnie utwardzić. 2. Na tak przygotowane podłoże można ustawić osadnik i rozpocząć napełnianie go wodą z węża, równocześnie obsypując zbiornik piaskiem. Obsypkę piaskową utwardzić wodą, a w przypadku gruntów podmokłych dodatkowo wzmocnić cementem. 3. Podłączyć rury wlotowe i wylotowe do osadnika przez zamocowanie ich do uszczelek znajdujących się w otworach urządzenia. Kierunek przepływu ścieków jest oznaczony strzałkami znajdującymi się nad otworami. Po podłączeniu rur i napełnieniu osadnika wodą, należy ustawić podwyższenie pokryw nad włazami i przykryć pokrywami politylenowymi. 4. Następnie można przystąpić do zasypywania osadnika warstwą piasku i ziemią. Warstwa ziemi nad osadnikiem nie powinna być grubsza niż 60 cm. 7. Wytyczne rozruchu i eksploatacji 7.1. Wytyczne rozruchu. Po zmontowaniu instalacji należy sprawdzić drogę przepływu ścieków, szczelność połączeń i zaszczepić osadnik poprzez: - dodanie dawki aktywatora biologicznego wsypując go bezpośrednio do domowych urządzeń sanitarnych, - lub wprowadzenie szczepu bakterii (osadu) z innego, dobrze pracującego osadnika. Jako aktywator zaleca się stosowanie biopreparatu do szamb i osadników gnilnych pod handlową nazwa Trigger 1 lub Szambex lub Septonic. 8

9 7.2. Wytyczne eksploatacji. Szczegółowe zasady eksploatacji zamieszczone będą w załączonej "Książce Obsługi Oczyszczalni". W pierwszym roku użytkowania należy przeprowadzić kontrolę wizualną urządzeń na drodze przepływu ścieków od wlotu do wylotu. Kontrolę co 6 miesięcy przeprowadza sam użytkownik. Kontroli podlegają następujące urządzenia: - osadnik gnilny -studzienka rozdzielcza -kanały wentylacyjno -nawiewne. Co 6 miesięcy użytkownik winien skontrolować poziom osadu nagromadzonego na dnie osadnika (gęstość zawiesiny w ściekach) oraz grubość warstwy tłuszczu unoszącej się na powierzchni ścieków. Warstwa tłuszczu w osadniku nie powinna przekraczać 5cm. W wypadku stwierdzenia grubszej warstwy tłuszczu, osadnik należy opróżnić. Szczególną uwagę należy zwrócić na kosz z wkładem filtracyjnym, który jest wskaźnikiem zamulenia ścieków. W przypadku stwierdzenia zamulenia kosza, trzeba koniecznie opróżnić osadnik niezależnie od czasu. W trakcie opróżniania osadnika należy przemyć kosz wodą z węża pod ciśnieniem bez wyjmowania go na zewnątrz. W studzience rozdzielczej należy sprawdzić otwory wlotowe i wylotowe, a w razie konieczności wybrać osad z dna i przepłukać wodą z węża. W zalecanym czasie eksploatacji urządzeń oczyszczalni, należy wezwać wóz asenizacyjny i opróżnić osadnik z nagromadzonego osadu. Osadnik powinien być opróżniany nie rzadziej niż raz w roku W celu usunięcia osadu należy: - zdjąć pokrywy betonowe i odkryć pokrywy wewnętrzne. Przy tej czynności należy zachować szczególną uwagę, ponieważ w czasie odkręcania pokrywy może nastąpić dekompresja gazów znajdujących się nad lustrem ścieków w osadniku. Wydobywający się z osadnika gaz (po odkryciu pokrywy) może odurzyć osobę obsługującą opróżnienie. Ze względu na obecność gazów wybuchowych nie można przy tej czynności palić papierosów; - po zdemontowaniu pokryw należy do osadnika doprowadzić wąż z bieżącą wodą i z chwilą rozpoczęcia wypompowywania osadu napuszczać do osadnika wodę, która uzupełnia poziom. Wąż z wozu asenizacyjnego powinien być wprowadzony do włazu znajdującego się od strony wlotu, a wąż z wodą bieżącą od strony wylotu ścieków. Z uwagi na właściwą pracę osadnika po oczyszczeniu należy pozostawić część osadu w osadniku jako materiał zaszczepiający lub dodać odpowiednią dawkę aktywatora biologicznego; - po zakończeniu wymienionych czynności należy zakręcić pokrywy wewnętrzne i założyć betonowe pokrywy zewnętrzne. 9

10 7.3. Terminarz kontroli i obsługi urządzeń oczyszczalni ścieków NAZWA URZĄDZENIA KONTROLA 6 miesięcy 1 rok 1 rok max. Osadnik gnilny (1) (1) (2),(3) Studzienki (1) (1) (1),(2) OBJAŚNIENIA: (1) - kontrola pracy urządzeń (2) przepłukiwanie urządzeń i filtrów, lub wymiana zużytych (3) - wypompowywanie osadu i napełnianie wodą 7.4. Książka obsługi oczyszczalni RODZAJ OCZYSZCZLNI DATA BUDOWY DATA KONTROLI OBSERWACJE WYKONANE CZYNNOŚCI POTWIERDZENIE KONTROLI DATA PODPIS 10

11 ZESTAWIENIE PROJEKTOWANYCH OCZYSZCZALNI l.p. Nazwisko i imię Adres Lokalizacja nr. ew. dz. SEROKOMLA Układ oczyszczalni Nr.rys. 1. Ponikowski Witold Serokomla Ul. Podgórze 4 2. Węgrzynowicz Krzysztof Serokomla Ul. Podgórze 5 3. Ognik Marek Serokomla Ul. Kępa 17a 4. Wachnik Czesław Serokomla Ul. Kępa Węgrzynowicz Stefan Serokomla Ul. Kępa 1 6. Romańska Ewa Serokomla Ul. Pod Wycinkami 8 7. Palinowska Aneta Serokomla Ul. Pod Wycinkami 5 8. Bakan Dariusz Serokomla Ul. Pod Wycinkami 4 9. Ponikowski Piotr Serokomla Ul. Pod Wycinkami Wołek Tomasz Serokomla ul.przymiarki Stefaniak Jerzy Serokomla Ul. Przymiarki 8a 12. Prusak Ryszard Serokomla ul.przymiarki Goździak Władysław Serokomla ul.przymiarki Ochnik Krzysztof Serokomla ul.przymiarki /5 OŚ2000+DR OŚ1500+DR /4 OŚ3000+DR /2 OŚ2000+DR OŚ2000+DR /1 OŚ2000+DR /5 OŚ3000+DR /2 OŚ2000+DR /3,349/1 OŚ2000+DR /5 OŚ1500+DR /1 OŚ2000+DR /2 OŚ3000+DR /5 OŚ2000+P+PAK OŚ2000+DR Ociesa Krystyna Serokomla 560/4 OS1500+P+DR36 15 ul.cmentarna Cienkusz Krzysztof Serokomla 647/2,647/3, OS6500+DR80 16 ul. Warszawska /1 CHARLEJÓW 17. Grabowska Teresa Krzówka OS3000+DR Adameczek Józef Charlejów OŚ4500+DR Salamon Jerzy Charlejów 43A 164 OŚ1500+DR Suska Tomasz Charlejów OS4500+P+DR Kardas Małgorzata Charlejów OS2000+P+DR

12 22. Tureczek Bożena Charlejów 103a 70 OŚ2000+DR Józwik Sławomir Hordzież OŚ4500+DR Syta Jakub Charlejów OS1500+P+PAK Bujak Jan Charlejów OŚ2000+DR Kowalczyk Helena Charlejów /1 OŚ2000+DR Sączek Mieczysław Charlejów ,119 OS2000+P+PAK Szymański Kazimierz Charlejów ,66 OS4500+DR Fotyga Lucyna Charlejów OS200+P+PAK Kowalczyk Artur Charlejów OŚ2000+DR Cąkała Adam Charlejów OŚ2000+DR Mitosek Barbara Charlejów OŚ2000+DR Konarek Wiesław Charlejów OŚ2000+DR48 33 LEONARDÓW 34. Wojciechowski Andrzej Leonardów 22a 52/2 OŚ2000+P+PAK Pietruszka Sławomir Leonardów 8 145,146 OS4500+DR60 35 POZNAŃ 36. Kutnik Lucyna Poznań 11a OS3000+P+PAK Adameczek Alfreda Poznań 9 56 OS3000+P+PAK Ręcławowicz Wiesław Poznań 12a 135 OS2000+P+PAK Wojtaś Barbara Poznań , 115 OS2000+P+PAK8 39 PIEŃKI 40. Paweł Jasiński, Kinga Sidor, Katarzyna Lipka Pieńki 21a 350,352,354 OS2000+P+PAK Łyś Teresa Pieńki 391/4 OS1500+P+PAK Dorosz Andzrej Pieńki /1 OS2000+DR48 42 ERNESTYNÓW 43. Sala Łukasz Ernestynów OS2000+DR Filip Kazimierz Ernestynów OS4500+DR Krakowiak Jan Ernestynów OS2000+P+PAK Morlo Hanna Ernestynów OS4500+P+PAK Stępniak Mariusz Ernestynów 9 55 OS4500+P+PAK

13 KRZÓWKA 48. Cąkała Grzegorz Krzówka OS2000+DR Szymanek Barbara Krzówka 15 90/1 OS4500+P+PAK Turski Dariusz Krzówka OS2000+DR48 50 CZARNA 51. Wadas Ewa Czarna ,572 OS2000+DR48 51 HORDZIEŻ 52. Kwirant Leszek Hordzież ,146/7 OS2000+DR Magnuszewska Hordzież 88 57/1 OS2000+DR48 53 Bogumiła 54. Wojtaszak Celina Hordzież 87 57/3 OS2000+DR Kieliszek Waldemar Hordzież OS2000+DR Gryglicki Władysław Hordzież 50 93/9 OS3000+DR Strzelecka Danuta Hordzież /2 OS2000+P+PAK Zwoliński Robert Hordziez 63 80/6 OS2000+DR Cąkała Mieczysław Hordzież OS1500+DR Ociesa Aniela Hordzież /2 OS1500+P+PAK Lipka Józefa Hordzież 60a 505/1,505/2 OS2000+P+PAK Chojęta Janusz i Hordzież ,149/2 OS2000+DR48 62 Justyna 63. Wróbel Jerzy Hordzież 85 59/6; 59/5 OS4500+DR Kociel Tomasz Hordzież OS2000+DR48 64 BIELANY DUŻE 65. Piecak Anna Bielany Duże OS2000+P+PAK Rudnicki Łukasz Bielany Duże 34A 268 OS2000+DR Łojek Zofia Bielany Duże OS2000+P+PAK Szymanek Bogdan Bielany Duże 29 3 OS2000+P+PAK Radomska Joanna Bielany Duże OS3000+DR Pitrzela Zbigniew Bielany Duże ,266 OS3000+DR48 71 JÓZEFÓW DUŻY 71. Gągała Teresa Józefów Duży 26a 175 OS2000+DR Gosek Witold Józefów Duży OS2000+DR

14 73. Strychalski Dariusz Józefów Duży OS2000+DR Bakan Radosław Józefów Duży 2 131/2 OS2000+P+PAK Syta Jarosław Serokomla ul.podgórze2 422/1;422/2 OS4500+DR60 75 WÓLKA 76. Izdebski Zenon Wólka /2 OS3000+DR Kępka Teresa Wólka /5 OS2000+P+PAK Mioduchowski Piotr Wólka 43A 52/5; 52/6, OS2000+DR /8 79. Ponikowska Mariola Wólka /1 OS4500+DR Zych Adam Wólka /1,119/5 OS4500+DR Mączyńska Danuta Wólka OS2000+DR48 81 BRONISŁAWÓW DUŻY 82. Górny Tadeusz Bronisławów Duży 8 86 OS3000+DR Kucharska Krystyna Bronisławów Duży 18 55,56 OS3000+DR Sokołowska Regina Bronisławów Duży 30a 39,40 OS2000+P+PAK Deleżuch Zbigniew Bronisławów Duży OS2000+DR Gruba Katarzyna Bronisławów Duży 9 84 OS2000+DR48 86 BRONISŁAWÓW MAŁY 87. Mitura Grzegorz Bronisławów Mały OS2000+DR48 87 RUDA 88. Ratyński Jarosław Ruda /4,334 OS3000+DR Pietrzak Elżbieta Ruda /2,625/2,6 OS3000+DR /1 90. Strzelecki Sławomir Ruda OS3000+DR Karwowska Magdalena Ruda ,411,427 OS2000+DR Żaczek Andrzej Ruda OS3000+DR60 92 NOWA RUDA 93. Pożarowszczyk Andrzej Nowa Ruda OS2000+P+PAK

15 WOLA BUKOWSKA 94. Kopacz Jan Charlejów OS2000+P+PAK Węgrzynowicz Roman Wola Bukowska 3 128,129,232 OS2000+DR Witek Ewa Wola Bukowska 29 7,8,9 OS3000+P+PAK

16 OŚWIADCZENIE PROJEKTANTA Powołując się na art. 20 ust. 4 z dnia r o zmianie ustawy Prawo Budowlane /Dz. U. z 2004 r nr 93 poz. 888/ oświadczam, że projekt budowlany przydomowych oczyszczalni ścieków na terenie Gminy Serokomla został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. ANDRZEJ WILCZYŃSKI UPR. GP7342/125/128/
