18 Studnia ks Ø425 PVC Ø160 Studnia rozprężna Ø425 Oczyszczalnia kpl. 3,6 m3 Przepompownia PEHD Ø800 istniejąca ks istniejąca ks PE80 Ø50 L=16,00m PE80 Ø50 L=12,00m PE80 Ø50 L=7, 50m PE80 Ø50 L=7, 00m Filtr zabezpieczający Ø1350 Zbiornik otwarty Ø1200 (gł. 3,5m) Studnia rozdzielcza Ø425 Ogrodzenie oczyszczalni z bramą i furtką wys. 1,5m Tunele rozsączające 4x300l PROJEKT ZAGOSPODAROWANIA TERENU ORIENTACJA OBIEKTY PROJEKTOWANE Oznaczenie Nazwa obiektu Długość Materiał Rurociąg grawitacyjny kanalizacji sanitarnej Ø160 16,5 m PVC Rurociąg tłoczny kanalizacji sanitarnej Ø50 46,5 m PP Przepompownia PEHD Ø800 1 szt. PEHD Oczyszczalnia ścieków 3,6 m3/dobę 1 kpl. Studnia rozprężna Ø425 1 szt. PE Filtr zabezpieczający Ø szt. PEHD Zbiornik otwarty Ø szt. Beton Studnia rozdzielcza Ø425 5 szt. PE Tunel rozsączający 300l 4 szt. PP Nasyp ziemny pod oczyszczalnię ścieków 10,5x13,75x1,2m OBIEKTY ISTNIEJĄCE Oznaczenie Nazwa obiektu Materiał Przyłącze kanalizacji sanitarnej Ø150 PVC Linia energetyczna Wodociąg Ø100 Przyłącze wodociągowe Ø40 Ø32 Marek Tyszko ul. Wereszczakówny 72-74, Łuków Nr rys. Stadium 1 PB Branża sanitarna Skala Data 1:500 maj 2018 Obiekt: Adres: Treść rys.: BUDOWA INDYWIDUALNEJ BIOLOGICZNEJ OCZYSZCZALNI ŚCIEKÓW O WYDAJNOŚCI DO 3,6 M3/DOBĘ NA POTRZEBY SZKOŁY PODSTAWOWEJ W M.REGUT ul. Wiatraczna Celestynów dz. nr 806 PROJEKT ZAGOSPODAROWANIA TERENU Projektował: mgr inż. Marek Tyszko upr. Nr LUB/0066/POOS/04

19 FSS 5 KWO II 1 A DOPŁYW KWO I KOW PŚO 1 KT A ODPŁYW PEØ32 ODPŁYW PEØ32 PŚO KWO 3 5 KT 5 KOW 1 Marek Tyszko Nr rys. Stadium Branża Skala Data ul. Wereszczakówny Łuków 2 PB sanitarna maj 2018 BUDOWA INDYWIDUALNEJ BIOLOGICZNEJ OCZYSZCZALNI Obiekt: ŚCIEKÓW O WYDAJNOŚCI DO 3,6 M3/DOBĘ NA POTRZEBY SZKOŁY PODSTAWOWEJ W M. REGUT Projektował: ul. Wiatraczna 13, Regut Adres mgr inż. Marek Tyszko Celestynów obiektu: upr. Nr LUB/0066/POOS/04 dz. nr ew. 806 Treść rys.: SCHEMAT TECHNOLOGICZNY

20 BUDOWA MINIPOMPOWNI : 1. Zbiornik pompowni PEHD Ø Przykrycie zbiornika 3. Pompa zatapialna FZV.1.01/0,55 4. Wewnętrzna instalacja tłoczna z rur PE 50 mm 5. Zawór zwrotny 6. Zawór odcinający 7. Śrubunek do łączenia stałej i wyjmowanej wewnętrznej instalacji tłocznej 8. Podłączenie zewnętrznej sieci kanalizacji ciśnieniowej 9. Podłączenie dopływu grawitacyjnego ścieków 10. Czujniki poziomów napełnienia LPA 11. Łańcuch do montażu i demontażu pompy Marek Tyszko Nr rys. Stadium Branża Skala Data ul. Wereszczakówny Łuków 3 PB sanitarna maj 2018 Obiekt: BUDOWA INDYWIDUALNEJ BIOLOGICZNEJ OCZYSZCZALNI ŚCIEKÓW O WYDAJNOŚCI DO 3,6 M3/DOBĘ NA POTRZEBY SZKOŁY PODSTAWOWEJ W M. REGUT Projektował: ul. Wiatraczna 13, Regut Adres mgr inż. Marek Tyszko Celestynów obiektu: upr. Nr LUB/0066/POOS/04 dz. nr ew. 806 Treść rys.: PRZEPOMPOWNIA PEHD 800

21 % % BUDOWA UKŁADU ROZPRĘŻNEGO : 1. Projektowana studzienka 2. Właz żeliwny klasy B Trójnik PE 160/50 4. Dekiel PE 5. Rurociąg tłoczny PE Ø Rurociąg PE Ø 160 Marek Tyszko Nr rys. Stadium Branża Skala Data ul. Wereszczakówny Łuków 4 PB sanitarna maj 2018 Obiekt: BUDOWA INDYWIDUALNEJ BIOLOGICZNEJ OCZYSZCZALNI ŚCIEKÓW O WYDAJNOŚCI DO 3,6 M3/DOBĘ NA POTRZEBY SZKOŁY PODSTAWOWEJ W M. REGUT Projektował: ul. Wiatraczna 13, Regut Adres mgr inż. Marek Tyszko Celestynów obiektu: upr. Nr LUB/0066/POOS/04 dz. nr ew. 806 Treść rys.: STUDNIA ROZPRĘŻNA 425

22 Marek Tyszko Nr rys. Stadium Branża Skala Data ul. Wereszczakówny Łuków 5 PB sanitarna maj 2018 Obiekt: BUDOWA INDYWIDUALNEJ BIOLOGICZNEJ OCZYSZCZALNI ŚCIEKÓW O WYDAJNOŚCI DO 3,6 M3/DOBĘ NA POTRZEBY SZKOŁY PODSTAWOWEJ W M. REGUT Projektował: ul. Wiatraczna 13, Regut Adres mgr inż. Marek Tyszko Celestynów obiektu: upr. Nr LUB/0066/POOS/04 dz. nr ew. 806 Treść rys.: STUDNIA ROZDZIELCZA 425

23 Przekrój B-B grunt rodzimy żwir żwir o uziarnieniu 8/16 B B Przekrój A-A A A ELEMENTY: 1. Kineta studzienki inspekcyjnej Ø425 PP Typ II Połączeniowa (Wavin) 2. Kineta studzienki inspekcyjnej Ø425 PP Typ IV Połączeniowa (Wavin) 3. Kineta studzienki inspekcyjnej Ø425 PP Typ III Połączeniowa (Wavin) 4. Kolano 160/45 5. Korek do rur Ø Tunel rozsączający 300l 7. Właz teleskopowy Ø200 dł. 25cm 8. Wlot rury Ø Przedłużenie wylotu rurą PCV (dł. ~73cm) 10.Geowłóknina (tunel owinięty na zakład min. 30cm) 11.Wylot rury Ø110 (do równomiernego rozprowadzenia wody oczyszczonej w tunelach rozsączających) 12.Nasówka Ø Kolanko 110/87,5 14.Trójnik /110 Marek Tyszko ul. Wereszczakówny Nr rys. Stadium Branża Skala Data Łuków 6 PB sanitarna maj 2018 Obiekt: Adres obiektu: BUDOWA INDYWIDUALNEJ BIOLOGICZNEJ OCZYSZCZALNI ŚCIEKÓW O WYDAJNOŚCI DO 3,6 M3/DOBĘ NA POTRZEBY SZKOŁY PODSTAWOWEJ W M. REGUT ul. Wiatraczna 13, Regut Celestynów dz. nr ew. 806 Projektował: mgr inż. Marek Tyszko upr. Nr LUB/0066/POOS/04 Treść rys.: SCHEMAT POŁĄCZENIA KINET STUDZIENEK INSPEKCYJNYCH 425, TUNEL ROZSĄCZAJĄCY

24 % % ELEMENTY: 1. Studzienka kanalizacyjna Ø Przykrycie studzienki 3. Rura PVC Ø Ruszt stalowy Ø1000 z siatki technicznej o oczkach 3,2mm 5. Filtr żwirowy gr. ~5cm o uziarnieniu 4/32 6. Przejście szczelne Marek Tyszko Nr rys. Stadium Branża Skala Data ul. Wereszczakówny Łuków 7 PB sanitarna maj 2018 Obiekt: BUDOWA INDYWIDUALNEJ BIOLOGICZNEJ OCZYSZCZALNI ŚCIEKÓW O WYDAJNOŚCI DO 3,6 M3/DOBĘ NA POTRZEBY SZKOŁY PODSTAWOWEJ W M. REGUT Projektował: ul. Wiatraczna 13, Regut Adres mgr inż. Marek Tyszko Celestynów obiektu: upr. Nr LUB/0066/POOS/04 dz. nr ew. 806 Treść rys.: FILTR ZABEZPIECZAJĄCY

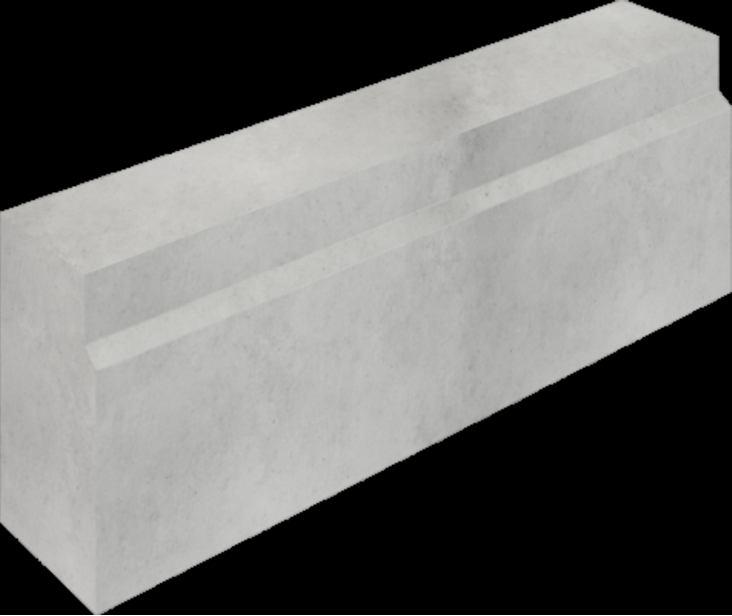

25 Marek Tyszko Nr rys. Stadium Branża Skala Data ul. Wereszczakówny Łuków 8 PB sanitarna maj 2018 Obiekt: BUDOWA INDYWIDUALNEJ BIOLOGICZNEJ OCZYSZCZALNI ŚCIEKÓW O WYDAJNOŚCI DO 3,6 M3/DOBĘ NA POTRZEBY SZKOŁY PODSTAWOWEJ W M. REGUT Projektował: ul. Wiatraczna 13, Regut Adres mgr inż. Marek Tyszko Celestynów obiektu: upr. Nr LUB/0066/POOS/04 dz. nr ew. 806 Treść rys.: SCHODY SKARPOWE
