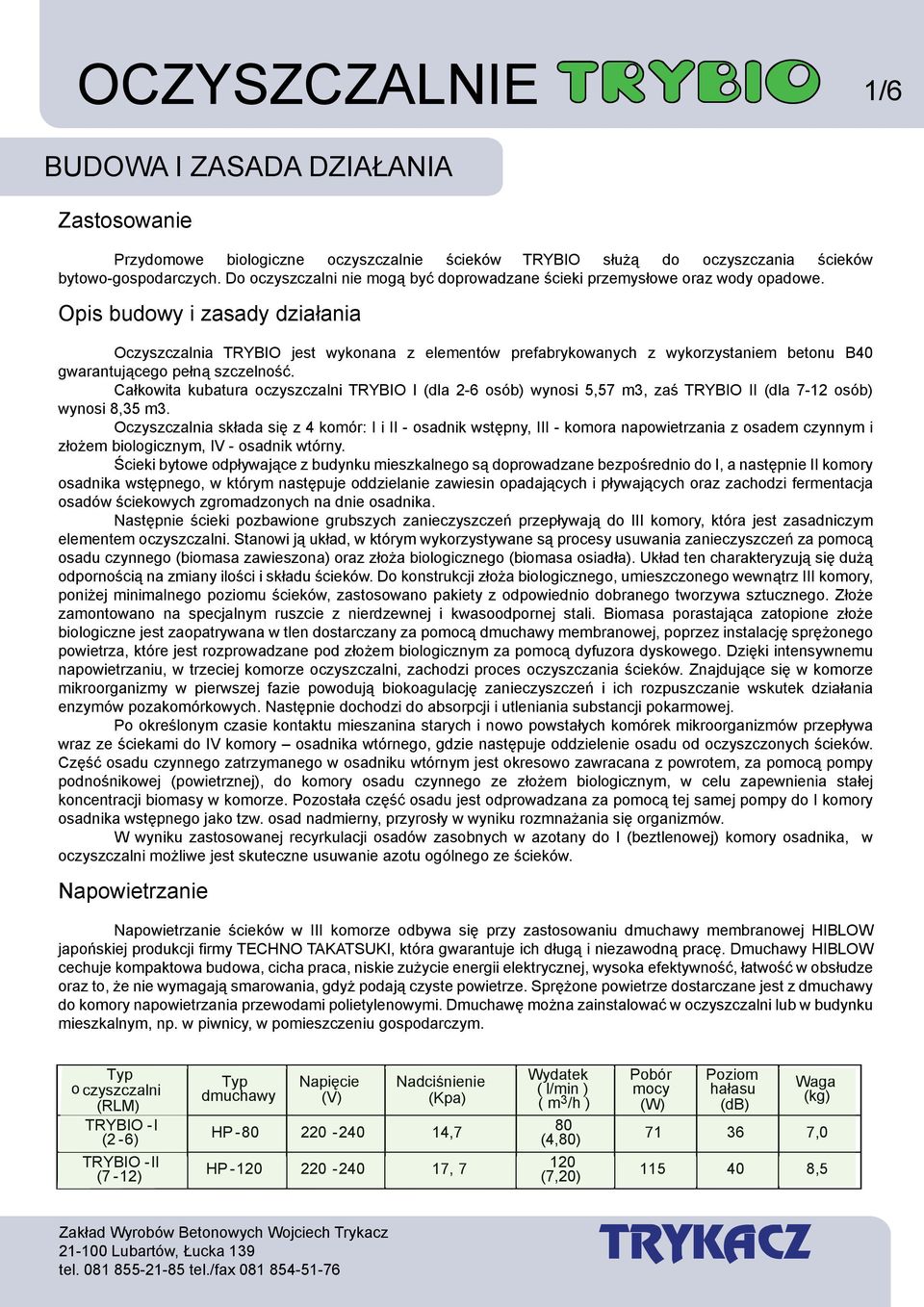

1 OCZYSZCZALNIE 1/6 BUDOWA I ZASADA DZIAŁANIA Zastosowanie Przydomowe biologiczne oczyszczalnie ścieków TRYBIO służą do oczyszczania ścieków bytowo-gospodarczych. Do oczyszczalni nie mogą być doprowadzane ścieki przemysłowe oraz wody opadowe. Opis budowy i zasady działania Oczyszczalnia TRYBIO jest wykonana z elementów prefabrykowanych z wykorzystaniem betonu B40 gwarantującego pełną szczelność. Całkowita kubatura oczyszczalni TRYBIO I (dla 2-6 osób) wynosi 5,57 m3, zaś TRYBIO II (dla 7-12 osób) wynosi 8,35 m3. Oczyszczalnia składa się z 4 komór: I i II - osadnik wstępny, III - komora napowietrzania z osadem czynnym i złożem biologicznym, IV - osadnik wtórny. Ścieki bytowe odpływające z budynku mieszkalnego są doprowadzane bezpośrednio do I, a następnie II komory osadnika wstępnego, w którym następuje oddzielanie zawiesin opadających i pływających oraz zachodzi fermentacja osadów ściekowych zgromadzonych na dnie osadnika. Następnie ścieki pozbawione grubszych zanieczyszczeń przepływają do III komory, która jest zasadniczym elementem oczyszczalni. Stanowi ją układ, w którym wykorzystywane są procesy usuwania zanieczyszczeń za pomocą osadu czynnego (biomasa zawieszona) oraz złoża biologicznego (biomasa osiadła). Układ ten charakteryzują się dużą odpornością na zmiany ilości i składu ścieków. Do konstrukcji złoża biologicznego, umieszczonego wewnątrz III komory, poniżej minimalnego poziomu ścieków, zastosowano pakiety z odpowiednio dobranego tworzywa sztucznego. Złoże zamontowano na specjalnym ruszcie z nierdzewnej i kwasoodpornej stali. Biomasa porastająca zatopione złoże biologiczne jest zaopatrywana w tlen dostarczany za pomocą dmuchawy membranowej, poprzez instalację sprężonego powietrza, które jest rozprowadzane pod złożem biologicznym za pomocą dyfuzora dyskowego. Dzięki intensywnemu napowietrzaniu, w trzeciej komorze oczyszczalni, zachodzi proces oczyszczania ścieków. Znajdujące się w komorze mikroorganizmy w pierwszej fazie powodują biokoagulację zanieczyszczeń i ich rozpuszczanie wskutek działania enzymów pozakomórkowych. Następnie dochodzi do absorpcji i utleniania substancji pokarmowej. Po określonym czasie kontaktu mieszanina starych i nowo powstałych komórek mikroorganizmów przepływa wraz ze ściekami do IV komory osadnika wtórnego, gdzie następuje oddzielenie osadu od oczyszczonych ścieków. Część osadu czynnego zatrzymanego w osadniku wtórnym jest okresowo zawracana z powrotem, za pomocą pompy podnośnikowej (powietrznej), do komory osadu czynnego ze złożem biologicznym, w celu zapewnienia stałej koncentracji biomasy w komorze. Pozostała część osadu jest odprowadzana za pomocą tej samej pompy do I komory osadnika wstępnego jako tzw. osad nadmierny, przyrosły w wyniku rozmnażania się organizmów. W wyniku zastosowanej recyrkulacji osadów zasobnych w azotany do I (beztlenowej) komory osadnika, w oczyszczalni możliwe jest skuteczne usuwanie azotu ogólnego ze ścieków. Napowietrzanie Napowietrzanie ścieków w III komorze odbywa się przy zastosowaniu dmuchawy membranowej HIBLOW japońskiej produkcji firmy TECHNO TAKATSUKI, która gwarantuje ich długą i niezawodną pracę. Dmuchawy HIBLOW cechuje kompaktowa budowa, cicha praca, niskie zużycie energii elektrycznej, wysoka efektywność, łatwość w obsłudze oraz to, że nie wymagają smarowania, gdyż podają czyste powietrze. Sprężone powietrze dostarczane jest z dmuchawy do komory napowietrzania przewodami polietylenowymi. Dmuchawę można zainstalować w oczyszczalni lub w budynku mieszkalnym, np. w piwnicy, w pomieszczeniu gospodarczym. oczyszczalni (RLM) TRYBIO -I (2-6) TRYBIO -II (7-12) dmuchawy Napięcie Nadciśnienie (V) (Kpa) HP ,7 HP , 7 Wydatek ( l/min ( m 3 /h ) ) 80 (4,80) 120 (7,20) Pobór Poziom mocy hałasu (W) (db) Waga (kg) , ,5

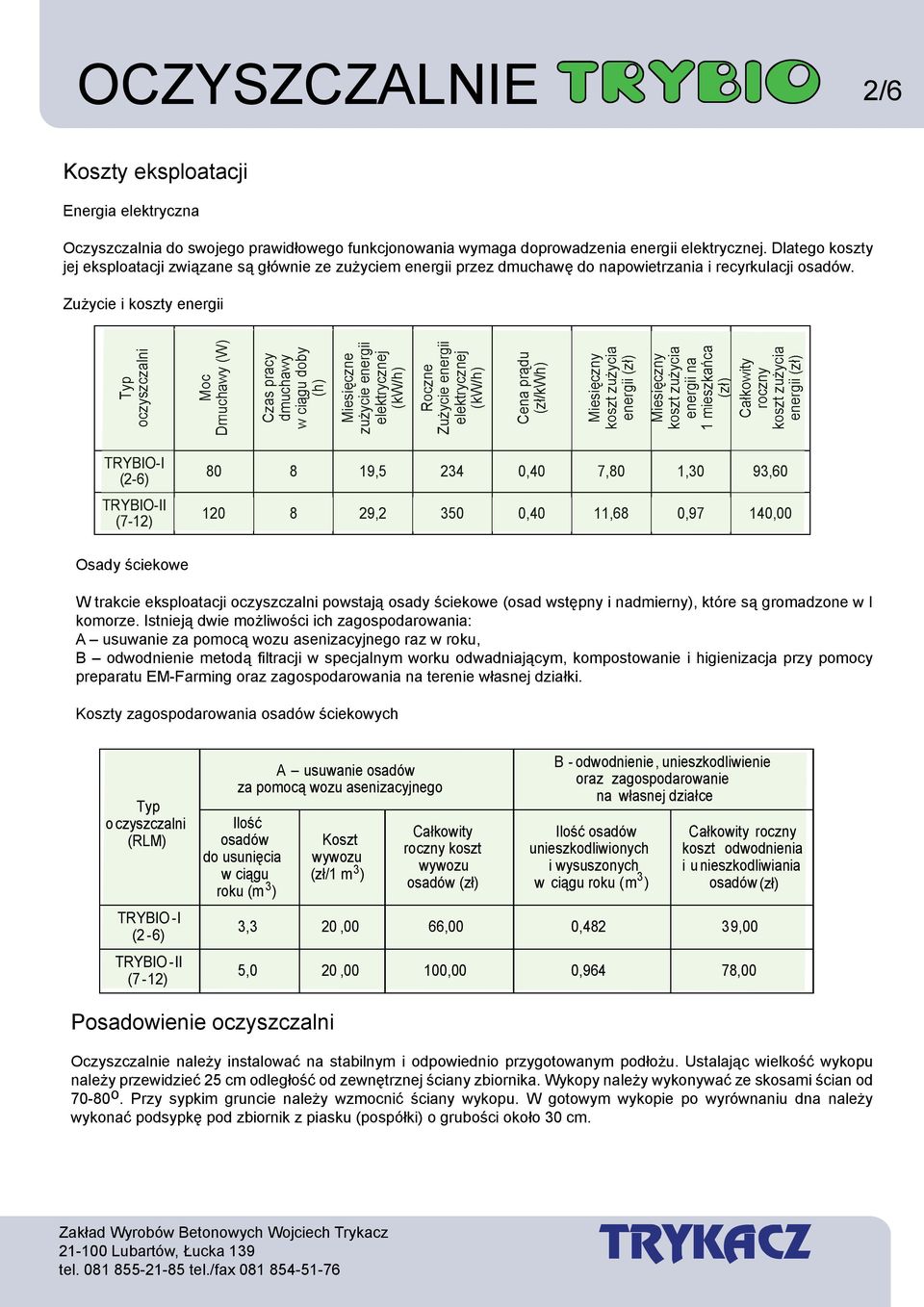

2 OCZYSZCZALNIE 2/6 Koszty eksploatacji Energia elektryczna Oczyszczalnia do swojego prawidłowego funkcjonowania wymaga doprowadzenia energii elektrycznej. Dlatego koszty jej eksploatacji związane są głównie ze zużyciem energii przez dmuchawę do napowietrzania i recyrkulacji osadów. Zużycie i koszty energii TRYBIO-I (2-6) TRYBIO-II (7-12) , ,40 7,80 1,30 93, , ,40 11,68 0,97 140,00 Osady ściekowe W trakcie eksploatacji oczyszczalni powstają osady ściekowe (osad wstępny i nadmierny), które są gromadzone w I komorze. Istnieją dwie możliwości ich zagospodarowania: A usuwanie za pomocą wozu asenizacyjnego raz w roku, B odwodnienie metodą filtracji w specjalnym worku odwadniającym, kompostowanie i higienizacja przy pomocy preparatu EM-Farming oraz zagospodarowania na terenie własnej działki. Koszty zagospodarowania osadów ściekowych oczyszczalni (RLM) TRYBIO-I (2-6) TRYBIO-II (7-12) A usuwanie osadów za pomocą wozu asenizacyjnego Ilość osadów do usunięcia w ciągu roku (m 3 ) Koszt wywozu (zł/1 m 3 ) Całkowity roczny koszt wywozu osadów (zł) B - odwodnienie, unieszkodliwienie oraz zagospodarowanie na własnej działce Ilość osadów unieszkodliwionych i wysuszonych w ciągu roku (m 3 ) Całkowity roczny koszt odwodnienia i unieszkodliwiania osadów (zł) 3,3 20,00 66,00 0,482 39,00 5,0 20,00 100,00 0,964 78,00 Posadowienie oczyszczalni Oczyszczalnie należy instalować na stabilnym i odpowiednio przygotowanym podłożu. Ustalając wielkość wykopu należy przewidzieć 25 cm odległość od zewnętrznej ściany zbiornika. Wykopy należy wykonywać ze skosami ścian od o. Przy sypkim gruncie należy wzmocnić ściany wykopu. W gotowym wykopie po wyrównaniu dna należy wykonać podsypkę pod zbiornik z piasku (pospółki) o grubości około 30 cm.

3 OCZYSZCZALNIE 3/6 Pokrywy Po zamontowaniu oczyszczalni należy zastosować pokrywy dostosowane do przewidywanych obciążeń i o odpowiedniej wytrzymałości. W oczyszczalni zastosowano trzy włazy, które umożliwiają dostęp do wszystkich komór oczyszczalni w celu wypompowywania osadu z osadnika wstępnego, sterowania zaworami oraz do kontroli napowietrzania i recyrkulacji ścieków. Normy dla ścieków oczyszczonych Zgodnie z wymaganiami stawianymi przez Rozporządzenie Ministra Środowiska z dnia 24 lipca 2006 r. W sprawie warunków, jakie należy spełnić przy wprowadzaniu ścieków do wód lub do ziemi oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego (Dz. U. Nr 137, Poz. 984) wartości wskaźników zanieczyszczeń w ściekach odprowadzanych z oczyszczalni nie powinny przekraczać: zawiesina ogólna < 50 mg dm -3, BZT 5 < 40 mg O 2 dm -3, ChZT < 150 mg O 2 dm -3. Stopień oczyszczania ścieków w\w oczyszczalni powinien być wyższy od: 87% - dla zawiesiny ogólnej, 90% - dla BZT 5, 81% - dla ChZT. Odprowadzanie ścieków oczyszczonych Wybór systemu odprowadzania ścieków z oczyszczalni powinien być uzależniony od warunków hydrogeologicznych na danym terenie. Odbiornikiem ścieków odpływających z oczyszczalni może być: drenaż rozsączający, studnia chłonna, staw, rów melioracyjny lub rzeka. W przypadku odprowadzania ścieków do gruntu za pomocą drenażu rozsączającego należy przyjmować długość ciągu drenarskiego przypadającą na jednego mieszkańca w zależności od warunków gruntowych: 10 m dla piasków, 15 m dla piasków gliniastych, 20 m dla glin piaszczystych. Zalety oczyszczalni Przydomowe biologiczne oczyszczalnie ścieków TRYBIO charakteryzują się następującymi zaletami: - niskie koszty nakładów inwestycyjnych i eksploatacji, - łatwy i szybki montaż (1 dzień), - wieloletnia trwałość materiałów użytych do produkcji oczyszczalni, - prostota obsługi, - niewrażliwość na niskie temperatury powietrza, - wysoka efektywność oczyszczania ścieków, - cicha praca i mała uciążliwość dla otoczenia, - mała wrażliwość na wahania dopływu ilości ścieków i ładunków zanieczyszczeń, - niewielka powierzchnia wymagana na instalację oczyszczalni, - gwarancja na zbiornik oczyszczalni, - gwarancja na dmuchawę Podstawowe zasady eksploatacji oczyszczalni Przydomowe biologiczne oczyszczalnie ścieków TRBIO dla swojego prawidłowego działania wymagają stałego nadzoru. Podstawowe zabiegi, które należy wykonywać podczas eksploatacji oczyszczalni to: - opróżnianie komór osadnika wstępnego raz w roku, - kontrola pracy dmuchawy, pompy oraz dyfuzora napowietrzającego raz w miesiącu, - kontrola drożności przewodów oraz ocena prawidłowości przepływu ścieków, - okresowe sprawdzanie stężenia osadu czynnego w komorze napowietrzania ze złożem biologicznym. Technologię oczyszczalni opracowali dr Krzysztof Jóźwiakowski (Uniwersytet Przyrodniczy w Lublinie) mgr inż. Roman Goral

4 OCZYSZCZALNIE 4/6 PARAMETRY TECHNICZNE OCZYSZCZALNI TRYBIO QMAX OBZT5 HC HŚ K1 K2 K3 K4 VZB MD RLM oczyszczalni [m3/d] [kg O2/d] [m] [m] L1 W1 VCZ1 L2 W2 VCZ2 L3 W3 VCZ3 L4 W4 VCZ4 [m3] [W] TRYBIO I 1, ,36 1,80 1,40 1,20 1,20 2,02 0,80 1,20 1,34 1,40 0,80 1,57 0,60 0,80 0,64 0, TRYBIO II 1, ,72 2,70 2,10 1,20 1,20 3,02 0,80 1,20 2,01 1,40 0,80 2,35 0,60 0,80 0,97 0, QMAX maksymalna przepustowość, RLM równoważna liczba mieszkańców, OBZT5 obciążenie ładunkiem zanieczyszczeń organicznych, HC całkowita głębokość oczyszczalni, HŚ głębokość komory wypełnionej ściekami, K1 I komora - osadnik wstępny I, K2 II komora - osadnik wstępny II K3 III komora osad czynny ze złożem biologicznym, K4 IV komora osadnik wtórny, VZB objętość złoża biologicznego, MD moc dmuchawy, L długość komory, W szerokość komory, VCZ objętość czynna komory DOPŁYW ŚCIEKÓW ODPŁYW K1 Osad nadmierny K4 W 1 W 4 Układ recyrkulacji osadu z pompą podnośnikową Dmuchawa Układ przewodów powietrznych Złoże biologiczne W 2 Osad recyrkulowany W 3 K2 K3 230 cm

5 OCZYSZCZALNIE 5/6 PRZEKRÓJ PIONOWY KOMORY OSADNIKA WSTEPNEGO K1 I K2 DOPŁYW ŚCIEKÓW Osad nadmierny K1 K2 L1 L 2

6 OCZYSZCZALNIE 6/6 PRZEKRÓJ PIONOWY PRZEZ KOMORĘ OSADU CZYNNEGO (K3) I OSADNIK WTÓRNY (K4) Wentylacja Dmuchawa Przewody tłoczne powietrza Układ recyrkulacji osadu ODPŁYW Złoże biologiczne Dyfuzor Pompa podnośnikowa K3 K4
