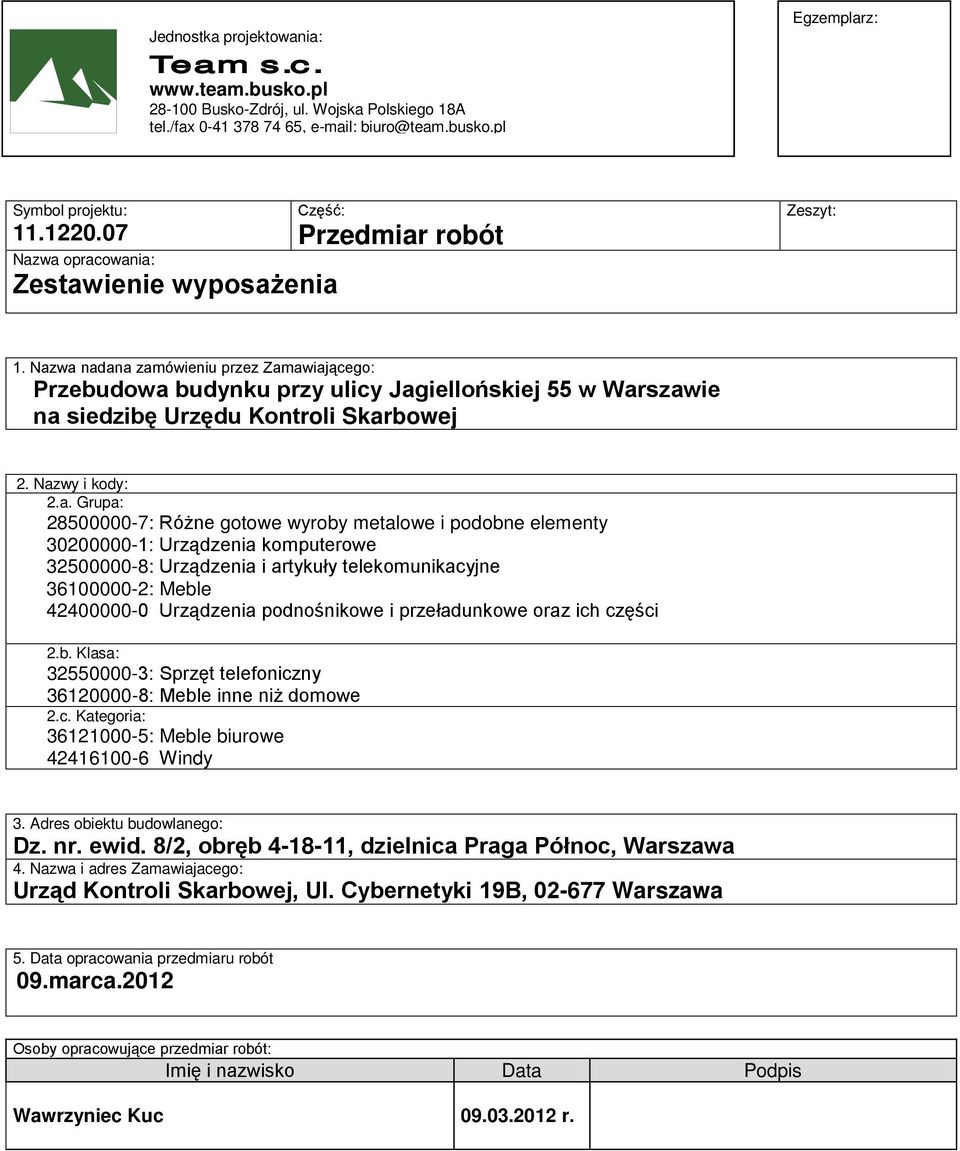

1 Jednostka projektowania: Team s.c Busko-Zdrój, ul. Wojska Polskiego 18A tel./fax , Egzemplarz: Symbol projektu: Nazwa opracowania: Część: Przedmiar robót Zeszyt: 1. Nazwa nadana zamówieniu przez Zamawiającego: Przebudowa budynku przy ulicy Jagiellońskiej 55 w Warszawie na siedzibę Urzędu Kontroli Skarbowej 2. Nazwy i kody: 2.a. Grupa: : Różne gotowe wyroby metalowe i podobne elementy : Urządzenia komputerowe : Urządzenia i artykuły telekomunikacyjne : Meble Urządzenia podnośnikowe i przeładunkowe oraz ich części 2.b. Klasa: : Sprzęt telefoniczny : Meble inne niż domowe 2.c. Kategoria: : Meble biurowe Windy 3. Adres obiektu budowlanego: Dz. nr. ewid. 8/2, obręb , dzielnica Praga Północ, Warszawa 4. Nazwa i adres Zamawiajacego: Urząd Kontroli Skarbowej, Ul. Cybernetyki 19B, Warszawa 5. Data opracowania przedmiaru robót 09.marca.2012 Osoby opracowujące przedmiar robót: Imię i nazwisko Data Podpis Wawrzyniec Kuc r.

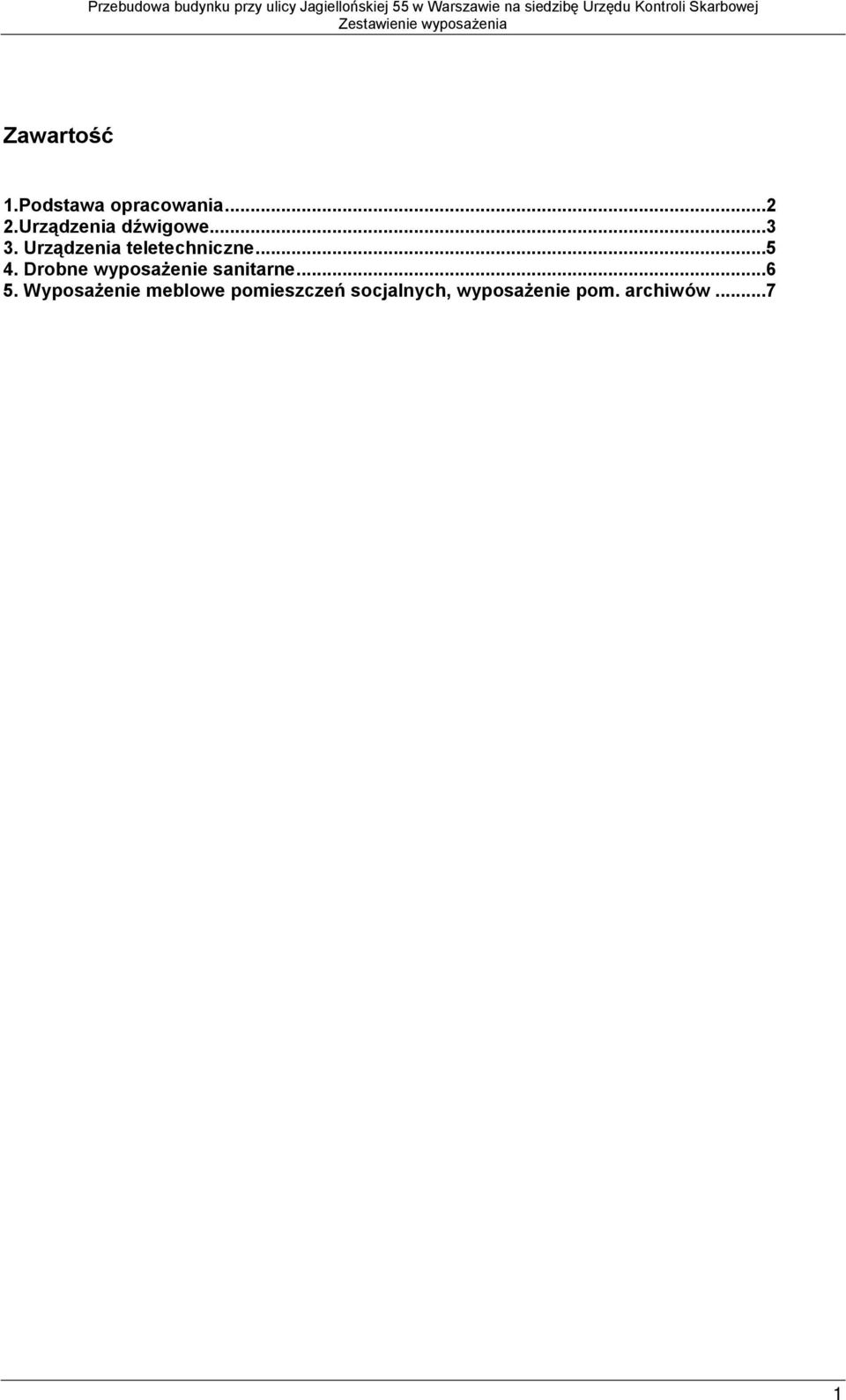

2 Zawartość 1.Podstawa opracowania Urządzenia dźwigowe Urządzenia teletechniczne Drobne wyposażenie sanitarne Wyposażenie meblowe pomieszczeń socjalnych, wyposażenie pom. archiwów...7 1

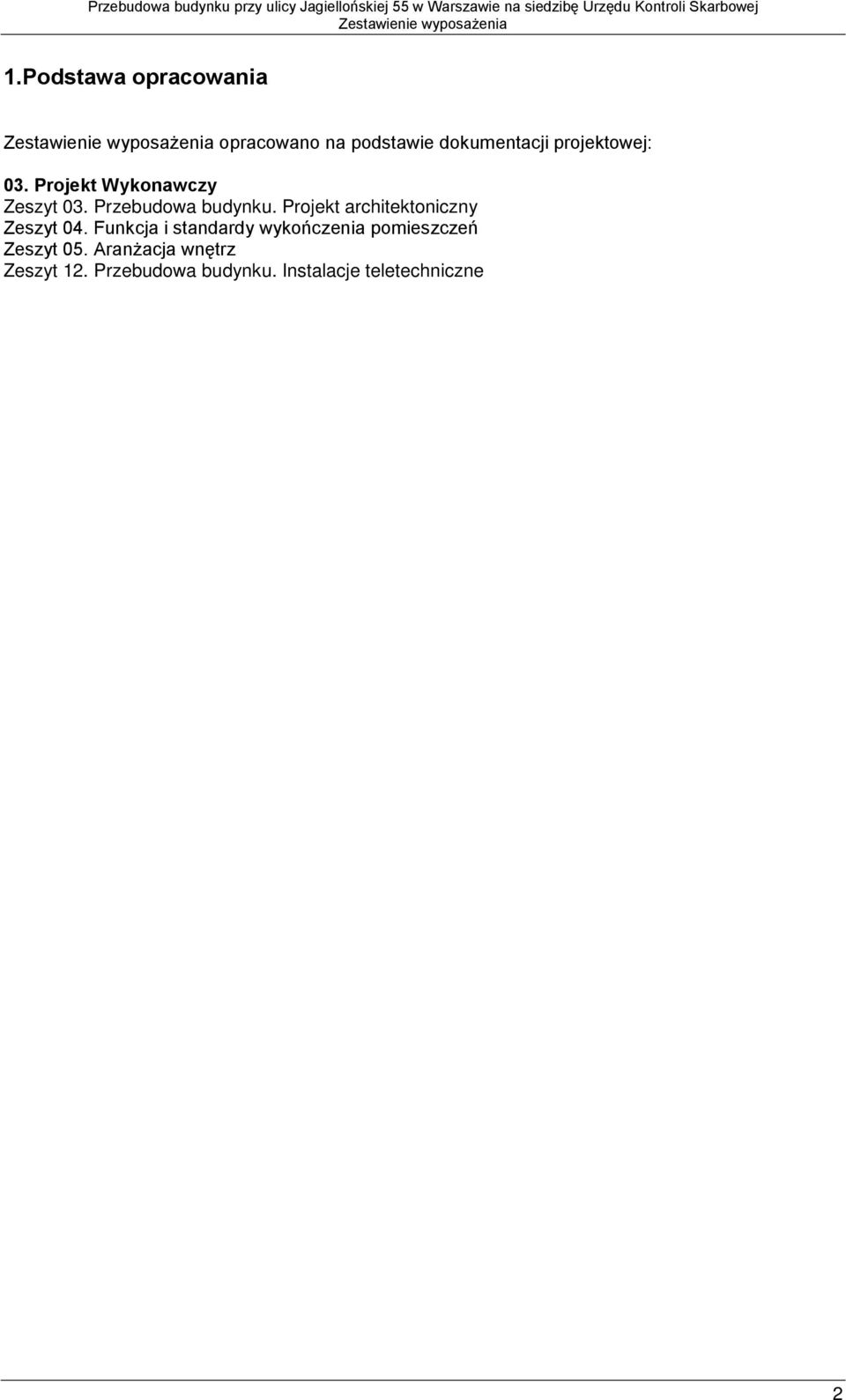

3 1.Podstawa opracowania opracowano na podstawie dokumentacji projektowej: 03. Projekt Wykonawczy Zeszyt 03. Przebudowa budynku. Projekt architektoniczny Zeszyt 04. Funkcja i standardy wykończenia pomieszczeń Zeszyt 05. Aranżacja wnętrz Zeszyt 12. Przebudowa budynku. Instalacje teletechniczne 2

4 2.Urządzenia dźwigowe Cena Wartość Lp Nazwa Jm Ilość Wartość brutto netto netto Dźwig osobowy Szt. 1 Dane techniczne: Usytuowanie: w szybie betonowym Udźwig: 1000 kg/10 osób Prędkość jazdy: 1,0 m/s Wysokość podnoszenia: 43,00 m Ilość przystanków: 14 Ilość drzwi szybowych: 14 - rozmieszczenie jednostronne Sterowanie: góra-dół Napęd: silnik regulowany częstotliwościowo Wymiary kabiny: - szerokość: 1100 mm - głębokość: 1940 mm - wysokość: 2200 mm Drzwi kabinowe: otwierane teleskopowo - wykończenie: stal nierdzewna szczotkowana Napęd drzwi: regulowany Drzwi szybowe: otwierane centralnie - wykończenie: stal nierdzewna szczotkowana - ościeżnica typu: wąska ramka - odporność ogniowa: EI30 Zabezpieczenie drzwi: kurtyna świetlna Wymiary drzwi: szerokość w świetle: mm wysokość w świetle: mm Wymiary szybu: - szerokość: 2000 mm - głębokość: 2300 mm - nadszybie: 3380 mm - podszybie: 1400 mm Zasilanie: 400 V, 50 Hz Moc: 7,6 kw Prąd rozruchu: 18,1 A Prąd pracy: 11,1 A Wystrój kabiny: - ściany: panele stal nierdzewna szczotkowana - sufit: płaski, stal nierdzewna szczotkowana - lustro: 1/2 wysokości ściany tylnej - oświetlenie: dwa rzędy w panelu sterowania - poręcz: na bocznej i tylnej ścianie - drążek: chrom szczotkowany - podłoga: obniżenie pod kamień/gres - 30mm Wyposażenie elektryczne: kabina: bezpośrednie połączenie ze służbami ratowniczymi (wymagane doprowadzenie linii telefonicznej) piętrowskazywacz CPI10 przełącznik kluczykowy - serwisowy (ISC) wentylator Przystanki: piętrowskazywacz na przystanku podstawowym LCD - niebiesko-biały na pozostałych strzałki kierunku jazdy, kasety wezwań stal nierdzewna 2. Dźwig osobowy pełniący rolę dźwigu dla ekip ratowniczych Szt. 1 Dane techniczne 3

5 Usytuowanie: w szybie betonowym Udźwig: 1000 kg/13 osób Prędkość jazdy: 1 m/s Wysokość podnoszenia: 43,00 m Ilość przystanków: 14 Ilość drzwi szybowych: 14, rozmieszczenie jednostronne Sterowanie: góra-dół Napęd: silnik regulowany częstotliwościowo Wymiary kabiny: - szerokość: 1100 mm - głębokość: 2100 mm - wysokość: 2200 mm Drzwi kabinowe: otwierane teleskopowo - wykończenie: stal nierdzewna szczotkowana Napęd drzwi: regulowany Drzwi szybowe: otwierane centralnie - wykończenie: stal nierdzewna szczotkowana - ościeżnica typu: wąska ramka - odporność ogniowa: EI30 Zabezpieczenie drzwi: kurtyna świetlna Wymiary drzwi: szerokość w świetle: mm wysokość w świetle: mm Wymiary szybu: - szerokość: 2000 mm - głębokość: 2500 mm - nadszybie: 3380 mm - podszybie: 1400 mm Zasilanie: 400 V, 50 Hz Moc: 7,6 kw Prąd rozruchu: 18,1 A Prąd pracy: 11,1 A Wystrój kabiny: - ściany: panele stal nierdzewna szczotkowana - sufit: płaski, stal nierdzewna szczotkowana - lustro: 1/2 wysokości ściany tylnej - oświetlenie: dwa rzędy w panelu sterowania - LED - poręcz: na bocznej i tylnej ścianie - drążek: chrom szczotkowany - podłoga: obniżenie pod kamień/gres - 30mm Wyposażenie elektryczne: - kabina: bezpośrednie połączenie ze służbami ratowniczymi (wymagane doprowadzenie linii telefonicznej) piętrowskazywacz CPI10 przełącznik kluczykowy - serwisowy (ISC) wentylator Przystanki: piętrowskazywacz na przystanku podstawowym LCD - niebiesko-biały na pozostałych strzałki kierunku jazdy, kasety wezwań stal nierdzewna 4

6 3. Urządzenia teletechniczne Cena Wartość Wartość Lp Nazwa Jm Ilość netto netto brutto Aparaty telefoniczne 1 Aparat bezprzewodowy np. DECT Gigaset SL910A lub równoważny 2 Aparat dwusystemowy all-in-on ISDN/IP np. Gigaset DX800A lub równoważny 3 Aparat telefoniczny analogowy np. Siemens Gigaset EUROSET 5020 lub równoważny 4 Aparat telefoniczny systemowy np. OpenStage 15T IP ice blue lub równoważny 5 Aparat telefoniczny systemowy np. OpenStage 15T lub równoważny 6 Aparat telefoniczny systemowy np. OpenStage 40G IP lava lub równoważny 7 Aparat telefoniczny systemowy np. OpenStage 60G IP lava lub równoważny 8 Aparat telefoniczny systemowy np. OpenStage 80G IP silver lub równoważny szt 520 szt 73 szt 2 9 Kabel krosowy ekranowany EMT PiMF 600 szt 5 MHz, RJ45, 2m 10 Przystawaka np. OpenStage Phone Adapter Razem Zestawienie elementów urządzeń aktywnych 11 Urządzenie aktywne np. HP G Switch lub równoważne 12 Urządzenie aktywne np. HP G Switch lub równoważne 13 Urządzenie aktywne np. HP G-SFP Switch lub równoważne 14 Urządzenie aktywne np. HP PCM+ IDM v4 S/W Mod w/500-user Lic lub równoważne szt 2 szt Urządzenie aktywne np. HP PCM+ v4 S/W Platform with 50-dev Lic lub równoważne 16 Urządzenie aktywne np. HP X120 1G SFP LC 4 SX Transceiver lub równoważne 17 Urządzenie aktywne np. HP X121 1G SFP LC 4 SX Transceiver lub równoważne 18 Zasilacz do aparatów OpenStage IP szt 5 19 Zestaw montażowy (śruba, podkładka, kpl 40 koszyczek z nakrętką) do osprzętu 19" kpl. 4szt Razem OGÓŁEM 5

7 4. Drobne wyposażenie sanitarne L.p Nazwa J.m Ilość Cena netto Wartość netto Wartość brutto 1 Kosz na śmieci - ze stali nierdzewnej, pokrywy otwierane mechanizmem pedałowym Kosze metalowe wyposażone w plastikowe wiadro ułatwiające opróżnianie. szt Dozownik do mydła w płynie - z wysokiej szt. 70 jakości stali nierdzewnej. Podajniki mydła w kolorze satyny lub chromu. Ergonomiczny przycisk, wizjer kontroli ilości mydła oraz zamek chroniący przed kradzieżą i zniszczeniem, stal nierdzewna 3 Pojemnik na papier do rąk - pojemniki szt. 71 przystosowane do standardowych ręczników papierowych o wymiarze 23 x 25 cm 4 Pojemnik na papier toaletowy - stal szt. 54 nierdzewna 5 Lustro wiszące 40/60 szt Poręcze umywalkowe - poręcz do WC dla niepełnosprawnych posiada 3 punkty wsparcia nadające jej stabilność i możliwość trwałego przymocowania. 7 Poręcz WC łukowa stała -poręcz do WC dla niepełnosprawnych posiada 3 punkty wsparcia nadające jej stabilność i możliwość trwałego przymocowania. 8 Poręcz WC łukowa uchylna - poręcz uchylna przeznaczona do WC dla niepełnosprawnych wykonana jest z trwałej stali węglowej. Funkcja stopniowego uchylania,uchwyt z możliwością trwałego montażu 9 Poręcz drzwiowa - przeznaczona do WC dla niepełnosprawnych z dwoma punktami wsparcia wykonana została z trwałej stali węglowej. 10 Popielnica - Wykonana ze stali kwasoodpornej,posiada wyjmowany pojemnik na popiół, ułatwiający czyszczenie oraz kosz na odpady. szt. 4 szt. 2 szt. 2 szt. 2 szt. 2 6

8 5. Wyposażenie meblowe pomieszczeń socjalnych, wyposażenie pom. archiwów L.p Nazwa J.m Ilość Cena netto 1 Szafa ubraniowa 45/45/180 szt Krzesło uniwersalne szt Szafka 80/45/180cm szt. 2 4 Szfka pod zlew 120/60/80 szt Szfka pod umywalkę 60/60/80 szt. 1 6 Blat(mb) szt. 2,3 7 Stolik 60/60/80 szt. 4 8 Szafka 60/60/80 szt. 4 9 Szfka pod umywalkę 50/50/80 szt Szafka pod zlew 108/60/80 szt Szafa pod umywalkę 50/50/80 szt Lodówka 84,5x49,5x49,5cm szt Stolik 60/120/80 szt Szafa aktowa szt Przewijak dla niemowląt szt Siedzisko dla niemowląt szt Fotel do wypoczynku szt Kozetka szt. 1 Wartość netto Wartość brutto 19 Wyposażenie Archiwum Zakładowego, Archiwum 609 i Archiwum611 kpl. 1 7
