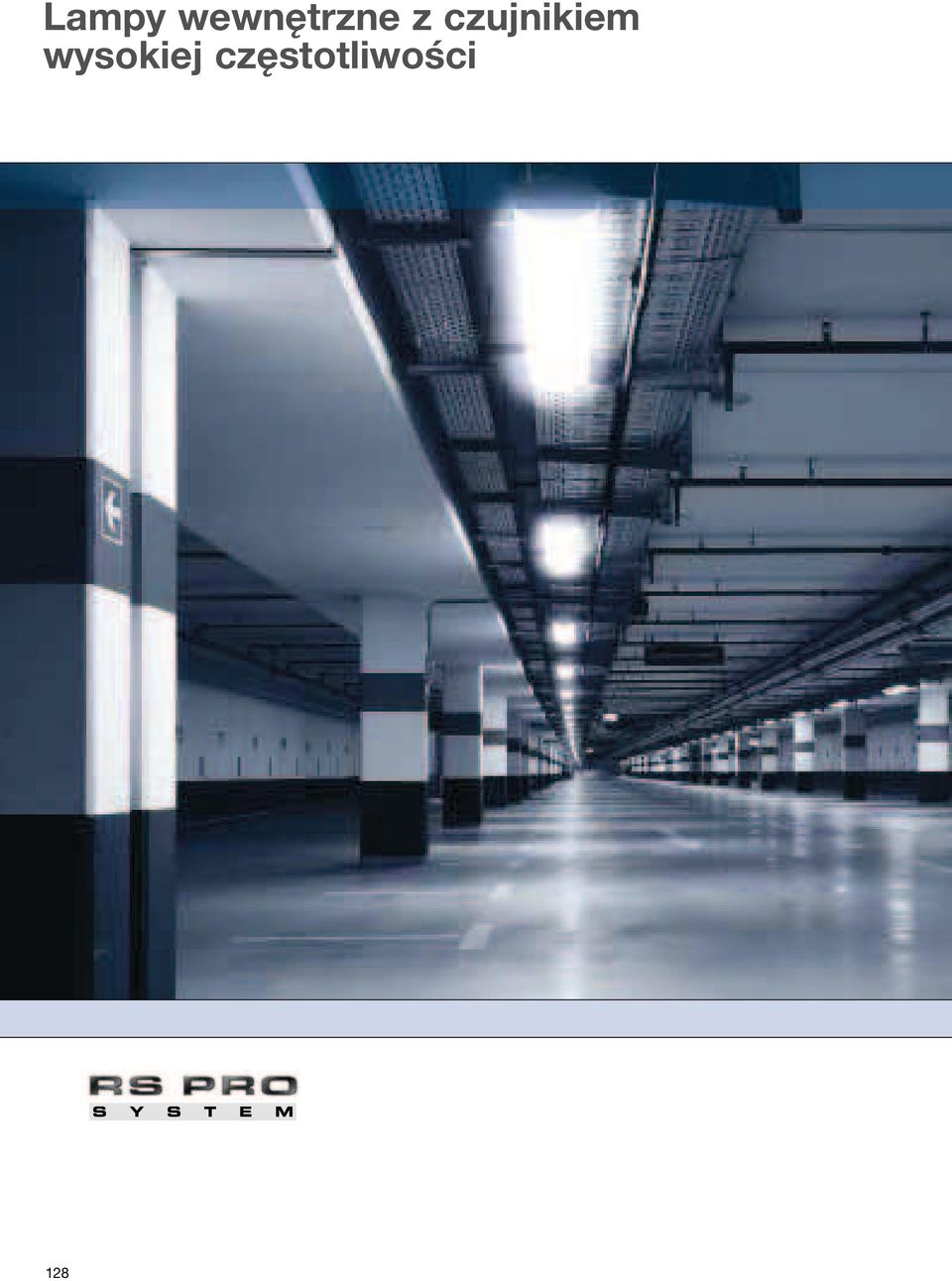

1 Lampy wewnętrzne z czujnikiem wysokiej częstotliwości 128

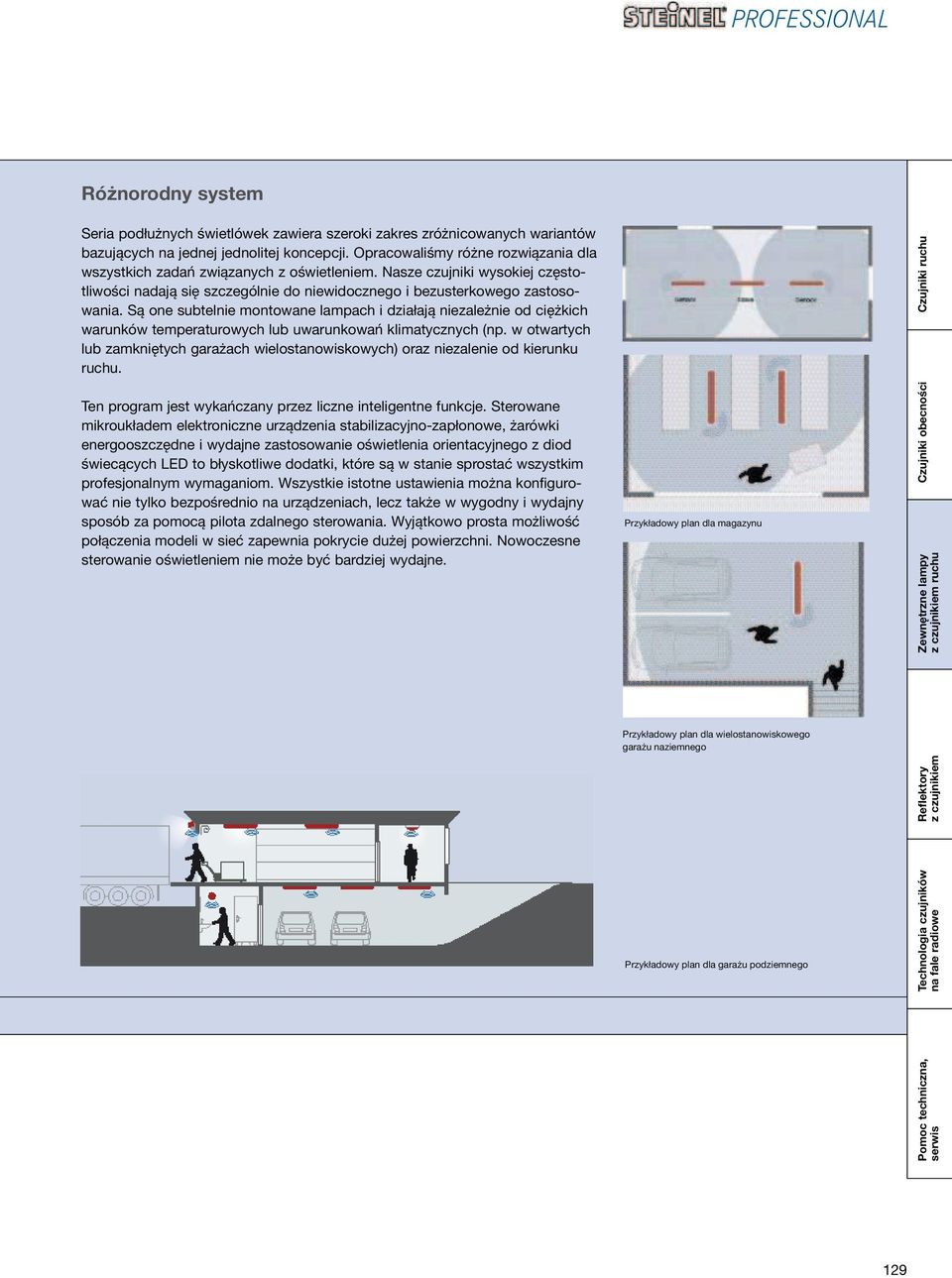

2 PROFESSIONAL Różnorodny system Seria podłużnych świetlówek zawiera szeroki zakres zróżnicowanych wariantów bazujących na jednej jednolitej koncepcji. Opracowaliśmy różne rozwiązania dla wszystkich zadań związanych z oświetleniem. Nasze czujniki wysokiej częstotliwości nadają się szczególnie do niewidocznego i bezusterkowego zastosowania. Są one subtelnie montowane lampach i działają niezależnie od ciężkich warunków temperaturowych lub uwarunkowań klimatycznych (np. w otwartych lub zamkniętych garażach wielostanowiskowych) oraz niezalenie od kierunku ruchu. Ten program jest wykańczany przez liczne inteligentne funkcje. Sterowane mikroukładem elektroniczne urządzenia stabilizacyjno-zapłonowe, żarówki energooszczędne i wydajne zastosowanie oświetlenia orientacyjnego z diod świecących LED to błyskotliwe dodatki, które są w stanie sprostać wszystkim profesjonalnym wymaganiom. Wszystkie istotne ustawienia można konfi gurować nie tylko bezpośrednio na urządzeniach, lecz także w wygodny i wydajny sposób za pomocą pilota zdalnego sterowania. Wyjątkowo prosta możliwość połączenia modeli w sieć zapewnia pokrycie dużej powierzchni. Nowoczesne sterowanie oświetleniem nie może być bardziej wydajne. Przykładowy plan dla magazynu Czujniki obecności Czujniki ruchu Zewnętrzne lampy z czujnikiem ruchu Przykładowy plan dla wielostanowiskowego garażu naziemnego Przykładowy plan dla garażu podziemnego Pomoc techniczna, serwis Reflektory z czujnikiem Technologia czujników na fale radiowe 129

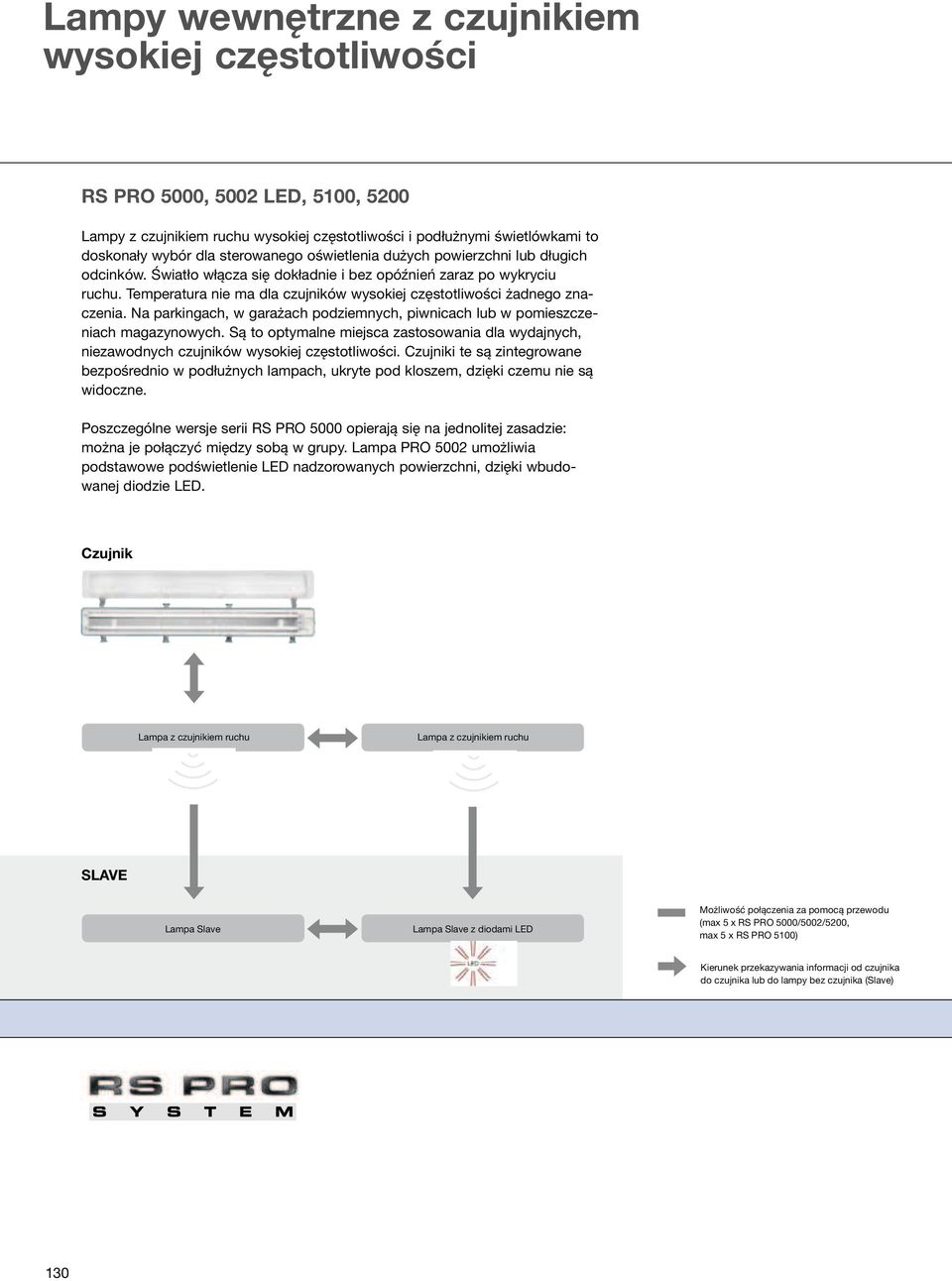

3 Lampy wewnętrzne z czujnikiem wysokiej częstotliwości RS PRO 5000, 5002 LED, 5100, 5200 Lampy z czujnikiem ruchu wysokiej częstotliwości i podłużnymi świetlówkami to doskonały wybór dla sterowanego oświetlenia dużych powierzchni lub długich odcinków. Światło włącza się dokładnie i bez opóźnień zaraz po wykryciu ruchu. Temperatura nie ma dla czujników wysokiej częstotliwości żadnego znaczenia. Na parkingach, w garażach podziemnych, piwnicach lub w pomieszczeniach magazynowych. Są to optymalne miejsca zastosowania dla wydajnych, niezawodnych czujników wysokiej częstotliwości. Czujniki te są zintegrowane bezpośrednio w podłużnych lampach, ukryte pod kloszem, dzięki czemu nie są widoczne. Poszczególne wersje serii RS PRO 5000 opierają się na jednolitej zasadzie: można je połączyć między sobą w grupy. Lampa PRO 5002 umożliwia podstawowe podświetlenie LED nadzorowanych powierzchni, dzięki wbudowanej diodzie LED. Czujnik Lampa z czujnikiem ruchu Lampa z czujnikiem ruchu SLAVE Lampa Slave Lampa Slave z diodami LED Możliwość połączenia za pomocą przewodu (max 5 x RS PRO 5000/5002/5200, max 5 x RS PRO 5100) Kierunek przekazywania informacji od czujnika do czujnika lub do lampy bez czujnika (Slave) 130

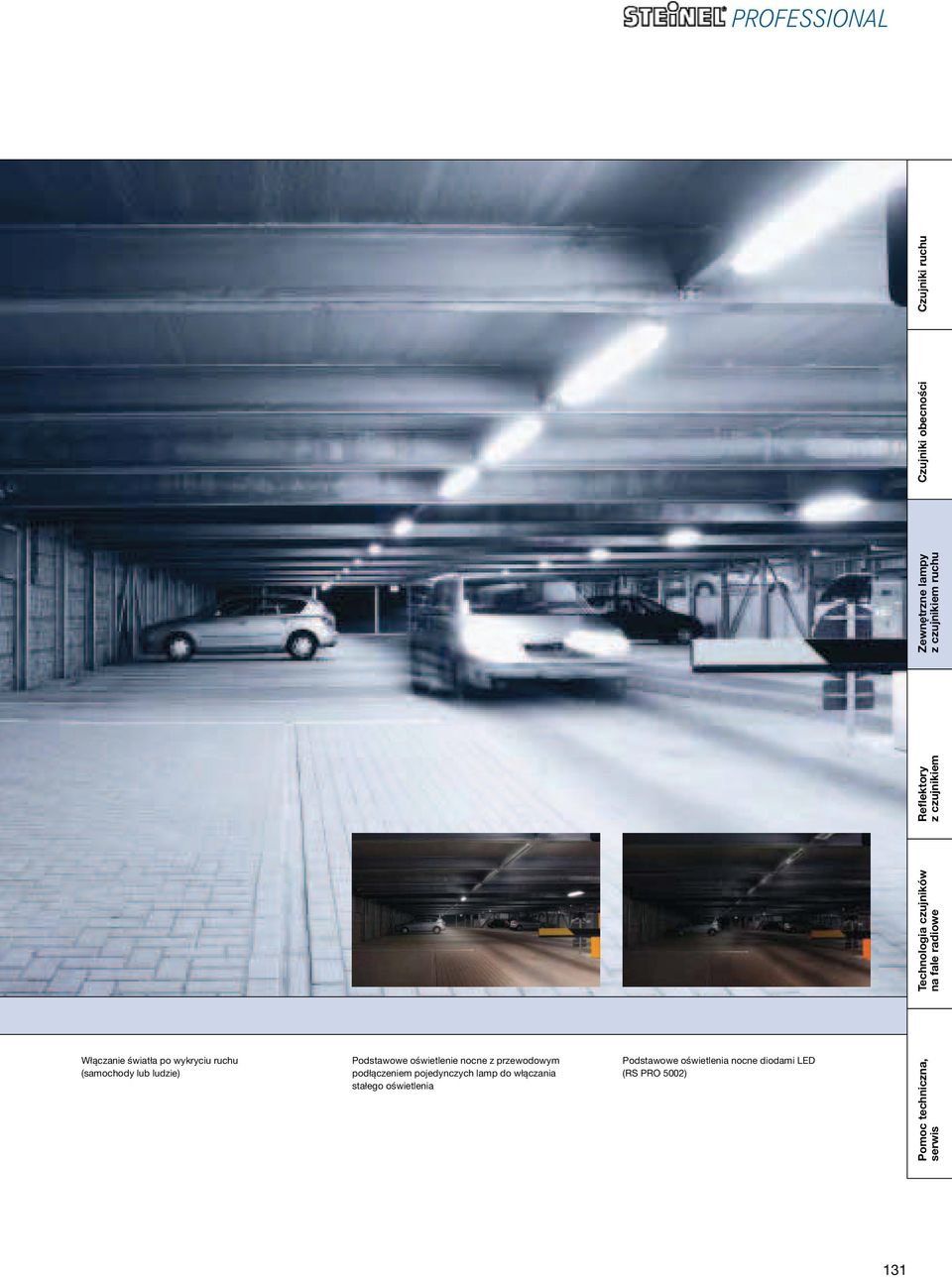

4 PROFESSIONAL Technologia czujników na fale radiowe Reflektory z czujnikiem Zewnętrzne lampy z czujnikiem ruchu Czujniki obecności Czujniki ruchu Włączanie światła po wykryciu ruchu (samochody lub ludzie) Podstawowe oświetlenie nocne z przewodowym podłączeniem pojedynczych lamp do włączania stałego oświetlenia Podstawowe oświetlenia nocne diodami LED (RS PRO 5002) Pomoc techniczna, serwis 131

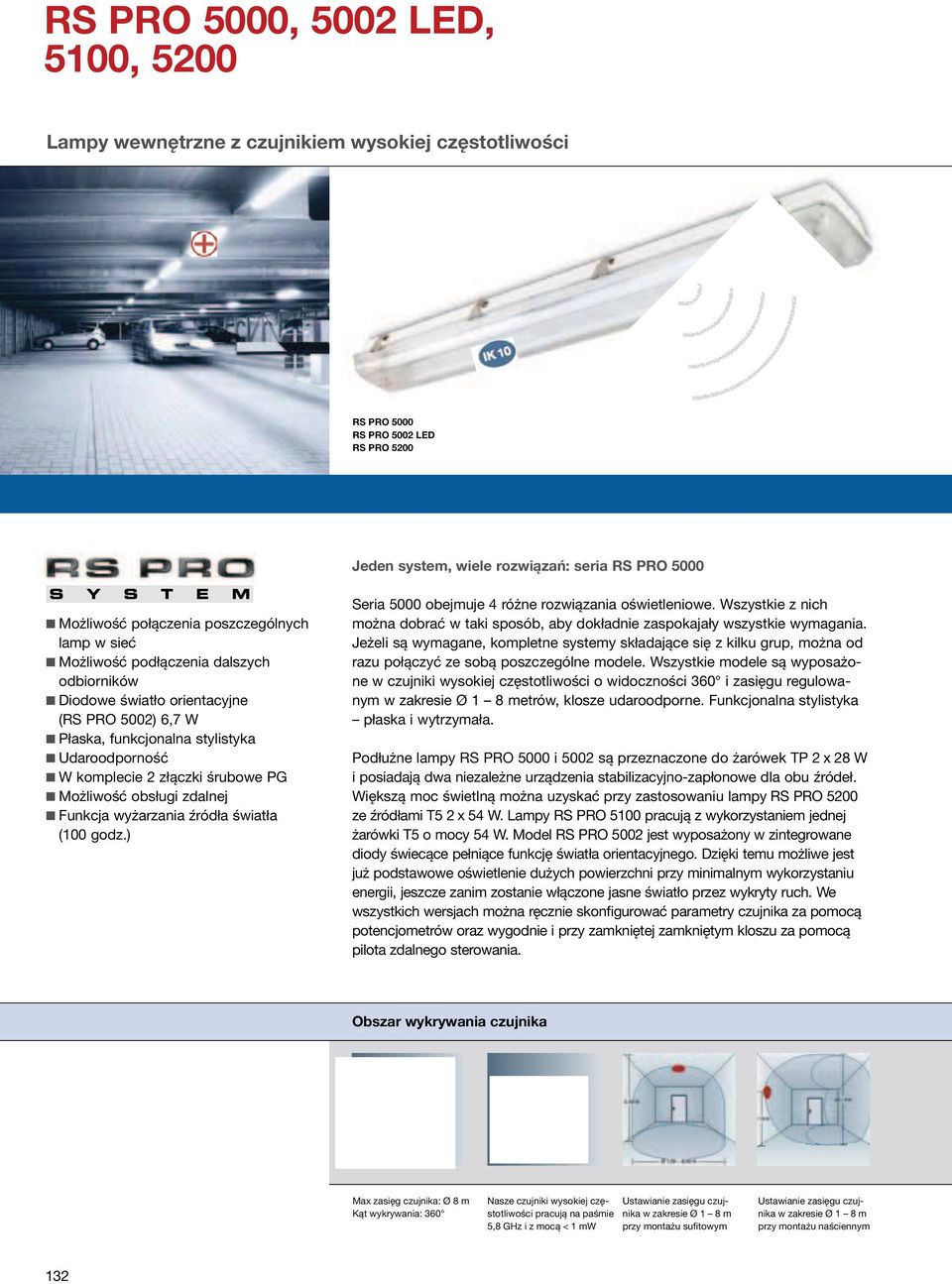

5 RS PRO 5000, 5002 LED, 5100, 5200 Lampy wewnętrzne z czujnikiem wysokiej częstotliwości RS PRO 5000 RS PRO 5002 LED RS PRO 5200 Jeden system, wiele rozwiązań: seria RS PRO 5000 Możliwość połączenia poszczególnych lamp w sieć Możliwość podłączenia dalszych odbiorników Diodowe światło orientacyjne (RS PRO 5002) 6,7 W Płaska, funkcjonalna stylistyka Udaroodporność W komplecie 2 złączki śrubowe PG Możliwość obsługi zdalnej Funkcja wyżarzania źródła światła (100 godz.) Seria 5000 obejmuje 4 różne rozwiązania oświetleniowe. Wszystkie z nich można dobrać w taki sposób, aby dokładnie zaspokajały wszystkie wymagania. Jeżeli są wymagane, kompletne systemy składające się z kilku grup, można od razu połączyć ze sobą poszczególne modele. Wszystkie modele są wyposażone w czujniki wysokiej częstotliwości o widoczności 360 i zasięgu regulowanym w zakresie Ø 1 8 metrów, klosze udaroodporne. Funkcjonalna stylistyka płaska i wytrzymała. Podłużne lampy RS PRO 5000 i 5002 są przeznaczone do żarówek TP 2 x 28 W i posiadają dwa niezależne urządzenia stabilizacyjno-zapłonowe dla obu źródeł. Większą moc świetlną można uzyskać przy zastosowaniu lampy RS PRO 5200 ze źródłami T5 2 x 54 W. Lampy RS PRO 5100 pracują z wykorzystaniem jednej żarówki T5 o mocy 54 W. Model RS PRO 5002 jest wyposażony w zintegrowane diody świecące pełniące funkcję światła orientacyjnego. Dzięki temu możliwe jest już podstawowe oświetlenie dużych powierzchni przy minimalnym wykorzystaniu energii, jeszcze zanim zostanie włączone jasne światło przez wykryty ruch. We wszystkich wersjach można ręcznie skonfi gurować parametry czujnika za pomocą potencjometrów oraz wygodnie i przy zamkniętej zamkniętym kloszu za pomocą pilota zdalnego sterowania. Obszar wykrywania czujnika Max zasięg czujnika: Ø 8 m Kąt wykrywania: 360 Nasze czujniki wysokiej częstotliwości pracują na paśmie 5,8 GHz i z mocą < 1 mw Ustawianie zasięgu czujnika w zakresie Ø 1 8 m przy montażu sufi towym Ustawianie zasięgu czujnika w zakresie Ø 1 8 m przy montażu naściennym 132

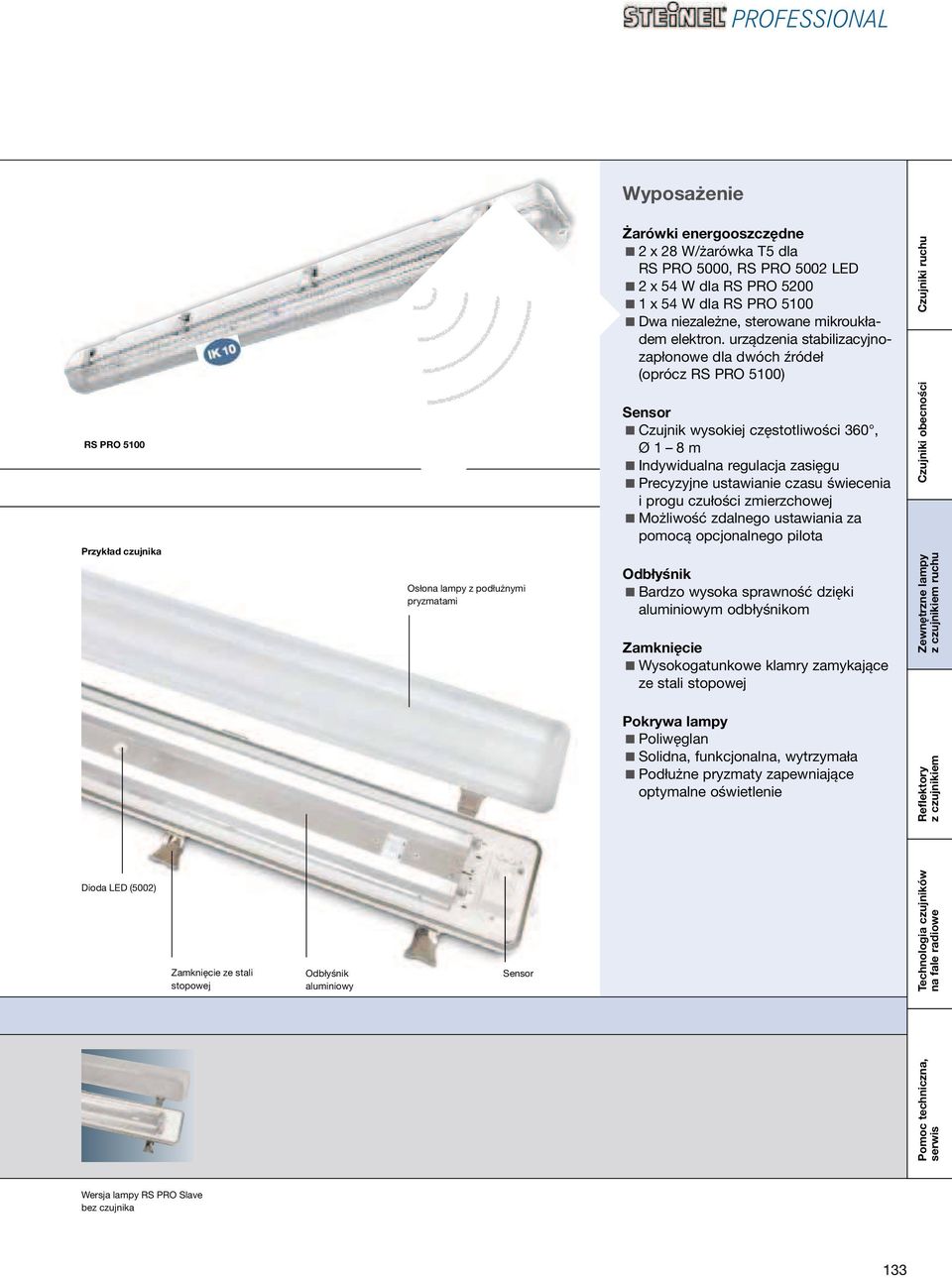

6 PROFESSIONAL Wyposażenie RS PRO 5100 Przykład czujnika Osłona lampy z podłużnymi pryzmatami Żarówki energooszczędne 2 x 28 W/żarówka T5 dla RS PRO 5000, RS PRO 5002 LED 2 x 54 W dla RS PRO x 54 W dla RS PRO 5100 Dwa niezależne, sterowane mikroukładem elektron. urządzenia stabilizacyjnozapłonowe dla dwóch źródeł (oprócz RS PRO 5100) Sensor Czujnik wysokiej częstotliwości 360, Ø 1 8 m Indywidualna regulacja zasięgu Precyzyjne ustawianie czasu świecenia i progu czułości zmierzchowej Możliwość zdalnego ustawiania za pomocą opcjonalnego pilota Odbłyśnik Bardzo wysoka sprawność dzięki aluminiowym odbłyśnikom Zamknięcie Wysokogatunkowe klamry zamykające ze stali stopowej Czujniki obecności Czujniki ruchu Zewnętrzne lampy z czujnikiem ruchu Pokrywa lampy Poliwęglan Solidna, funkcjonalna, wytrzymała Podłużne pryzmaty zapewniające optymalne oświetlenie Reflektory z czujnikiem Dioda LED (5002) Zamknięcie ze stali stopowej Odbłyśnik aluminiowy Sensor Pomoc techniczna, serwis Technologia czujników na fale radiowe Wersja lampy RS PRO Slave bez czujnika 133

7 RS PRO 5000, 5002 LED, 5100, 5200 Lampy wewnętrzne z czujnikiem wysokiej częstotliwości RS PRO 5100 RS PRO 5000, RS PRO 5002 LED, RS PRO 5200 Krzywe fotometryczne RS PRO 5000 Krzywe fotometryczne RS PRO 5002 LED Krzywe fotometryczne RS PRO 5100 Krzywe fotometryczne RS PRO x 28 W C0 /C180 2 x 28 W C90 / C270 C0 /C180 C90 / C270 1 x 54 W C0 /C180 2 x 54 W C0 /C180 C90 / C270 C90 / C270 Osprzęt Więcej informacji dotyczących obsługi: Przykładowe zastosowania patrz str. 129 Pilot RC2 Zwrotnica światła awaryjnego Przełącza się na sieć prądu awaryjnego w razie usterki standardowego zasilania 134

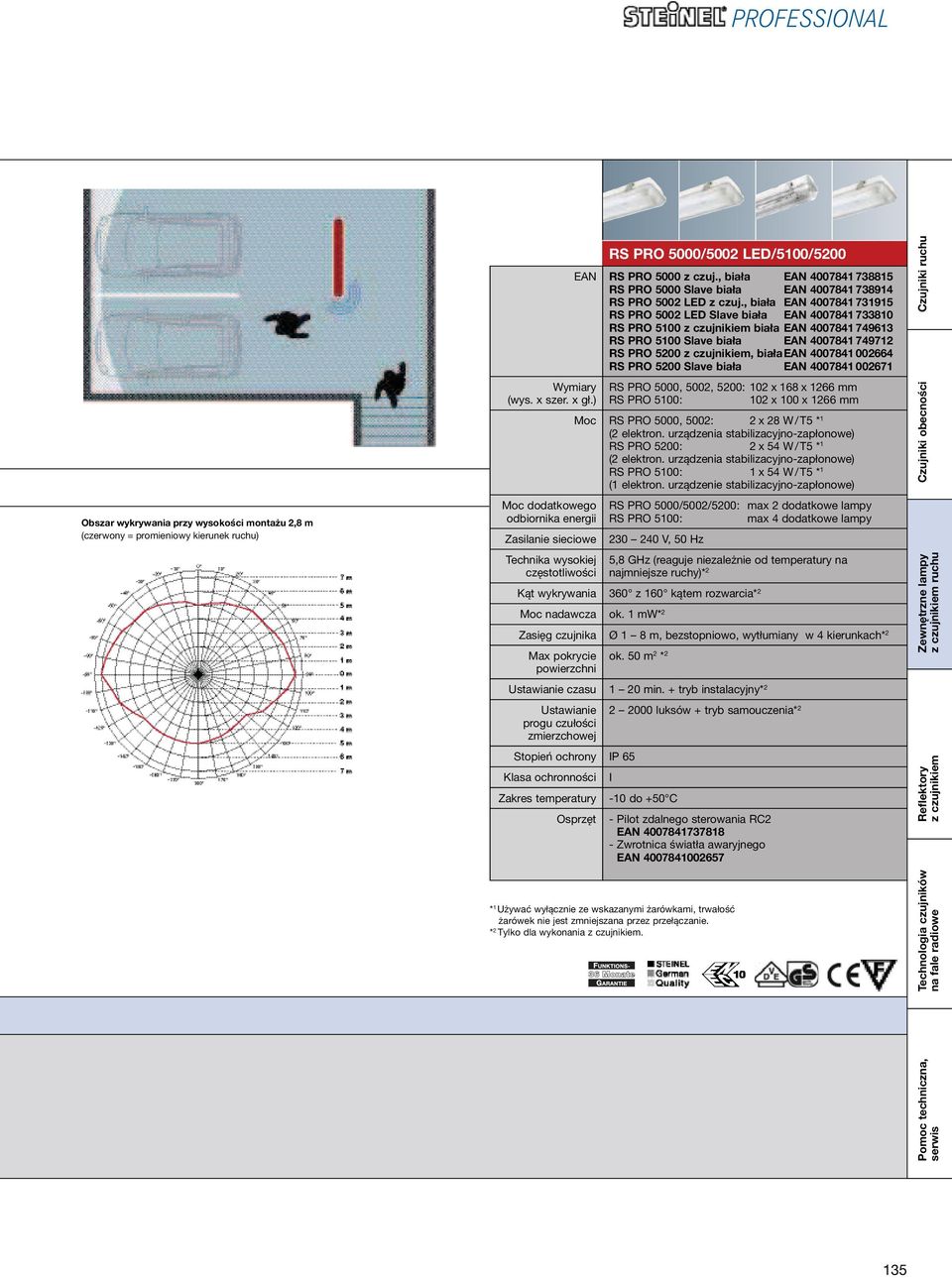

8 PROFESSIONAL Obszar wykrywania przy wysokości montażu 2,8 m (czerwony = promieniowy kierunek ruchu) Wymiary (wys. x szer. x gł.) Moc dodatkowego odbiornika energii Zasilanie sieciowe Technika wysokiej częstotliwości RS PRO 5000/5002 LED/5100/5200 EAN RS PRO 5000 z czuj., biała EAN RS PRO 5000 Slave biała EAN RS PRO 5002 LED z czuj., biała EAN RS PRO 5002 LED Slave biała EAN RS PRO 5100 z czujnikiem biała EAN RS PRO 5100 Slave biała EAN RS PRO 5200 z czujnikiem, biała EAN RS PRO 5200 Slave biała EAN RS PRO 5000, 5002, 5200: 102 x 168 x 1266 mm RS PRO 5100: 102 x 100 x 1266 mm Moc RS PRO 5000, 5002: 2 x 28 W / T5 * 1 (2 elektron. urządzenia stabilizacyjno-zapłonowe) RS PRO 5200: 2 x 54 W / T5 * 1 (2 elektron. urządzenia stabilizacyjno-zapłonowe) RS PRO 5100: 1 x 54 W / T5 * 1 (1 elektron. urządzenie stabilizacyjno-zapłonowe) RS PRO 5000/5002/5200: max 2 dodatkowe lampy RS PRO 5100: max 4 dodatkowe lampy V, 50 Hz 5,8 GHz (reaguje niezależnie od temperatury na najmniejsze ruchy)* 2 Kąt wykrywania 360 z 160 kątem rozwarcia* 2 Moc nadawcza ok. 1 mw* 2 Zasięg czujnika Ø 1 8 m, bezstopniowo, wytłumiany w 4 kierunkach* 2 Max pokrycie powierzchni ok. 50 m 2 * 2 Ustawianie czasu 1 20 min. + tryb instalacyjny* 2 Ustawianie progu czułości zmierzchowej Stopień ochrony IP 65 Klasa ochronności Zakres temperatury Osprzęt luksów + tryb samouczenia* 2 I -10 do +50 C - Pilot zdalnego sterowania RC2 EAN Zwrotnica światła awaryjnego EAN * 1 Używać wyłącznie ze wskazanymi żarówkami, trwałość żarówek nie jest zmniejszana przez przełączanie. * 2 Tylko dla wykonania z czujnikiem. Czujniki obecności Czujniki ruchu Zewnętrzne lampy z czujnikiem ruchu Reflektory z czujnikiem Pomoc techniczna, serwis Technologia czujników na fale radiowe 135
