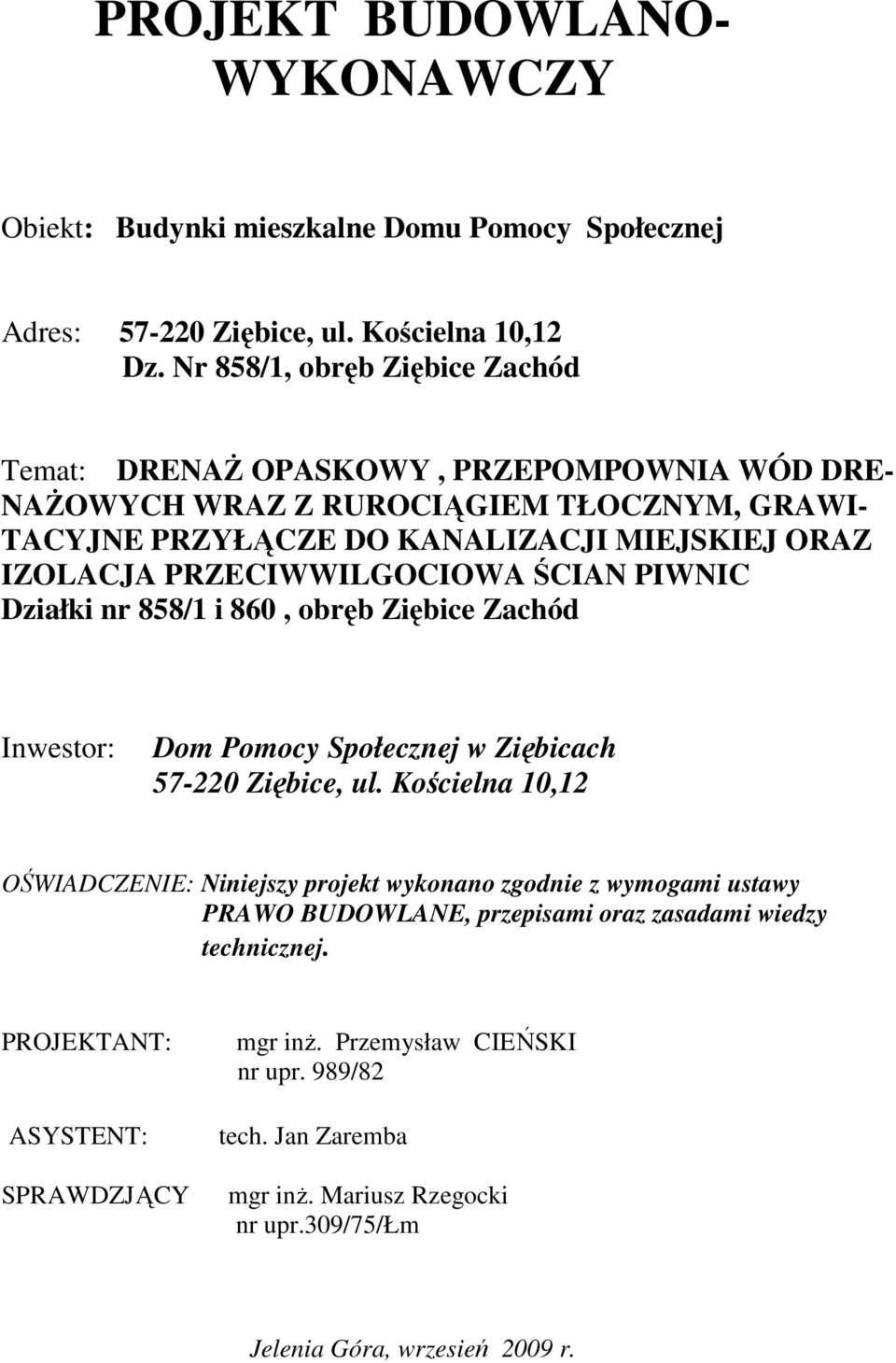

1 PROJEKT BUDOWLANO- WYKONAWCZY Obiekt: Budynki mieszkalne Domu Pomocy Społecznej Adres: Ziębice, ul. Kościelna 10,12 Dz. Nr 858/1, obręb Ziębice Zachód Temat: DRENAś OPASKOWY, PRZEPOMPOWNIA WÓD DRE- NAśOWYCH WRAZ Z RUROCIĄGIEM TŁOCZNYM, GRAWI- TACYJNE PRZYŁĄCZE DO KANALIZACJI MIEJSKIEJ ORAZ IZOLACJA PRZECIWWILGOCIOWA ŚCIAN PIWNIC Działki nr 858/1 i 860, obręb Ziębice Zachód Inwestor: Dom Pomocy Społecznej w Ziębicach Ziębice, ul. Kościelna 10,12 OŚWIADCZENIE: Niniejszy projekt wykonano zgodnie z wymogami ustawy PRAWO BUDOWLANE, przepisami oraz zasadami wiedzy technicznej. PROJEKTANT: ASYSTENT: SPRAWDZJĄCY mgr inŝ. Przemysław CIEŃSKI nr upr. 989/82 tech. Jan Zaremba mgr inŝ. Mariusz Rzegocki nr upr.309/75/łm Jelenia Góra, wrzesień 2009 r.

2 1 ZAWARTOŚĆ OPRACOWANIA część sanitarna 1. Strona tytułowa 2. Spis zawartości opracowania 3. Opis techniczny część sanitarna 1. Podstawa opracowania 2. Zakres opracowania 3. Dane ogólne 4. Rozwiązania projektowe 5. Uwagi końcowe 6. Informacja BIOZ I. Załączniki 1. Mapka ewidencji gruntów 2. Wypis właścicieli i władających 3. Opinia techniczna ZWiK Sp z o.o. o moŝliwości podłączenia 4. Opinia ZUDP Ząbkowice Śląskie 5. Decyzja Burmistrza Ziębic o zajęciu pasa drogowego 6. Uzgodnienie rozwiązań z Burmistrzem Miasta Ziębic II. Spis rysunków 1. Projekt zagospodarowania terenu 1: Rzut piwnic 1: Profil drenaŝu opaskowego i przyłącza kan. deszczowej, 1:200/ Przekrój wykopu drenaŝ opaskowy, 1:25 5. Schemat odbudowy oświetlaczy 6. Karty katalogowe przepompowni

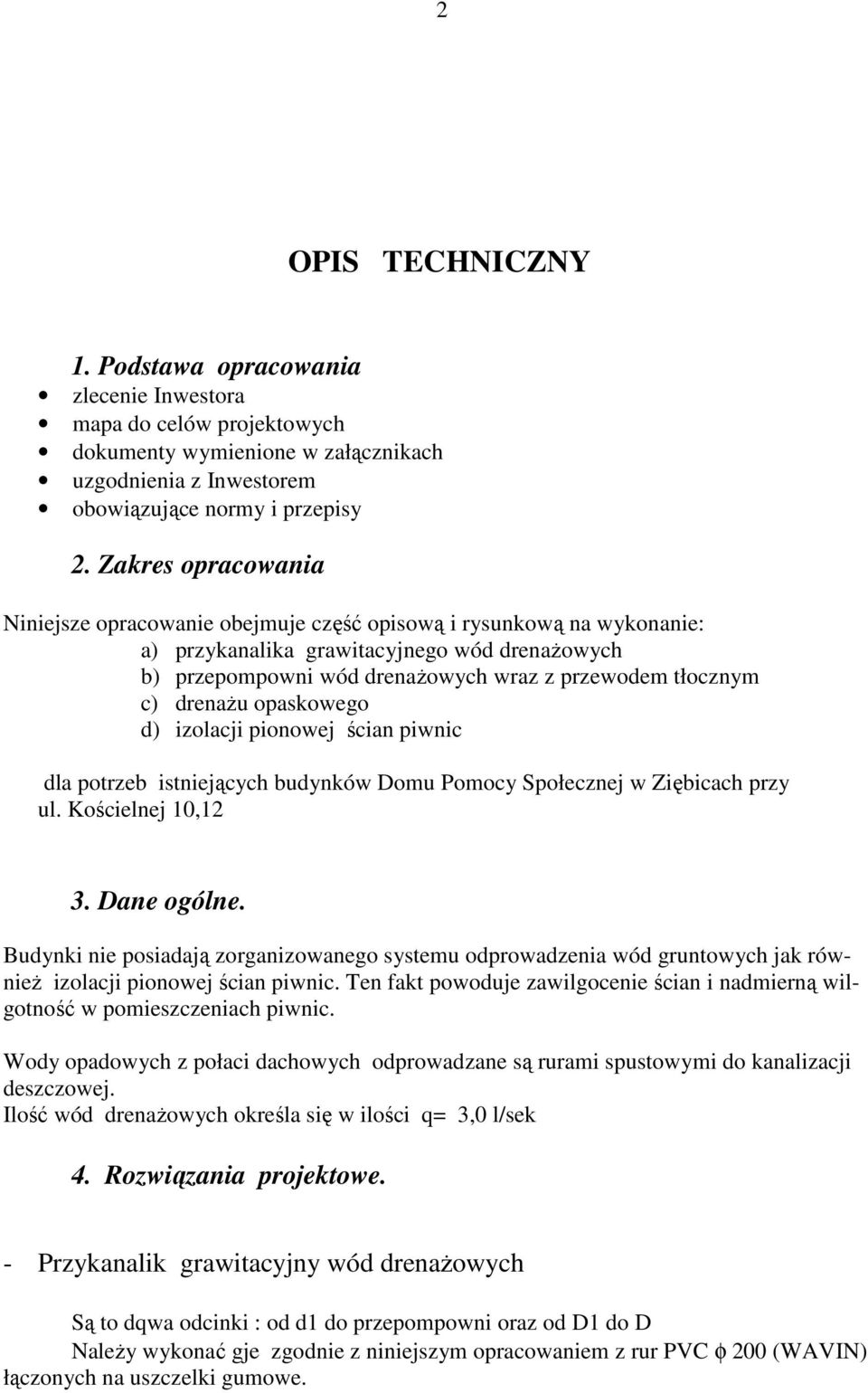

3 2 OPIS TECHNICZNY 1. Podstawa opracowania zlecenie Inwestora mapa do celów projektowych dokumenty wymienione w załącznikach uzgodnienia z Inwestorem obowiązujące normy i przepisy 2. Zakres opracowania Niniejsze opracowanie obejmuje część opisową i rysunkową na wykonanie: a) przykanalika grawitacyjnego wód drenaŝowych b) przepompowni wód drenaŝowych wraz z przewodem tłocznym c) drenaŝu opaskowego d) izolacji pionowej ścian piwnic dla potrzeb istniejących budynków Domu Pomocy Społecznej w Ziębicach przy ul. Kościelnej 10,12 3. Dane ogólne. Budynki nie posiadają zorganizowanego systemu odprowadzenia wód gruntowych jak równieŝ izolacji pionowej ścian piwnic. Ten fakt powoduje zawilgocenie ścian i nadmierną wilgotność w pomieszczeniach piwnic. Wody opadowych z połaci dachowych odprowadzane są rurami spustowymi do kanalizacji deszczowej. Ilość wód drenaŝowych określa się w ilości q= 3,0 l/sek 4. Rozwiązania projektowe. - Przykanalik grawitacyjny wód drenaŝowych Są to dqwa odcinki : od d1 do przepompowni oraz od D1 do D NaleŜy wykonać gje zgodnie z niniejszym opracowaniem z rur PVC φ 200 (WAVIN) łączonych na uszczelki gumowe.

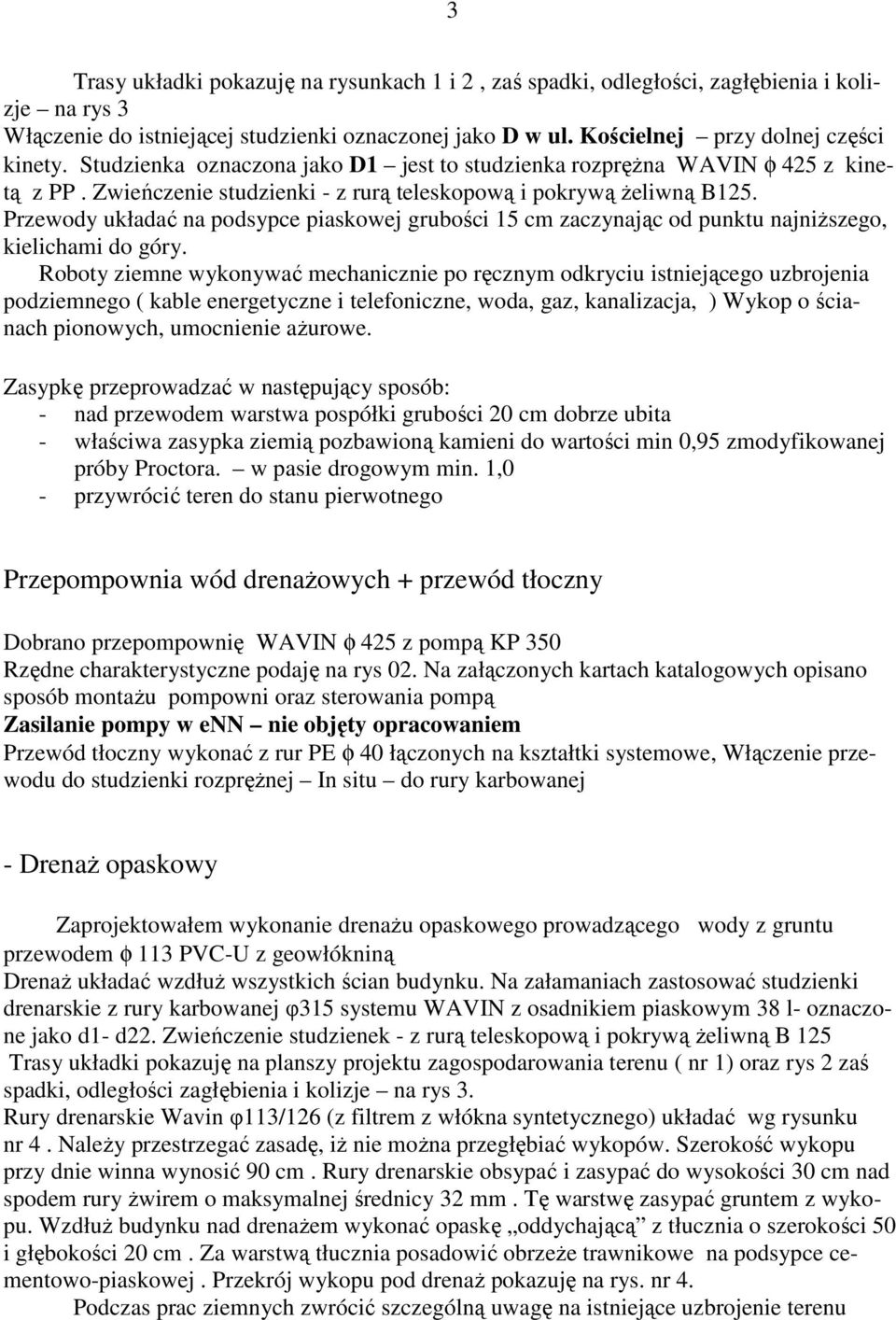

4 3 Trasy układki pokazuję na rysunkach 1 i 2, zaś spadki, odległości, zagłębienia i kolizje na rys 3 Włączenie do istniejącej studzienki oznaczonej jako D w ul. Kościelnej przy dolnej części kinety. Studzienka oznaczona jako D1 jest to studzienka rozpręŝna WAVIN φ 425 z kinetą z PP. Zwieńczenie studzienki - z rurą teleskopową i pokrywą Ŝeliwną B125. Przewody układać na podsypce piaskowej grubości 15 cm zaczynając od punktu najniŝszego, kielichami do góry. Roboty ziemne wykonywać mechanicznie po ręcznym odkryciu istniejącego uzbrojenia podziemnego ( kable energetyczne i telefoniczne, woda, gaz, kanalizacja, ) Wykop o ścianach pionowych, umocnienie aŝurowe. Zasypkę przeprowadzać w następujący sposób: - nad przewodem warstwa pospółki grubości 20 cm dobrze ubita - właściwa zasypka ziemią pozbawioną kamieni do wartości min 0,95 zmodyfikowanej próby Proctora. w pasie drogowym min. 1,0 - przywrócić teren do stanu pierwotnego Przepompownia wód drenaŝowych + przewód tłoczny Dobrano przepompownię WAVIN φ 425 z pompą KP 350 Rzędne charakterystyczne podaję na rys 02. Na załączonych kartach katalogowych opisano sposób montaŝu pompowni oraz sterowania pompą Zasilanie pompy w enn nie objęty opracowaniem Przewód tłoczny wykonać z rur PE φ 40 łączonych na kształtki systemowe, Włączenie przewodu do studzienki rozpręŝnej In situ do rury karbowanej - DrenaŜ opaskowy Zaprojektowałem wykonanie drenaŝu opaskowego prowadzącego wody z gruntu przewodem φ 113 PVC-U z geowłókniną DrenaŜ układać wzdłuŝ wszystkich ścian budynku. Na załamaniach zastosować studzienki drenarskie z rury karbowanej φ315 systemu WAVIN z osadnikiem piaskowym 38 l- oznaczone jako d1- d22. Zwieńczenie studzienek - z rurą teleskopową i pokrywą Ŝeliwną B 125 Trasy układki pokazuję na planszy projektu zagospodarowania terenu ( nr 1) oraz rys 2 zaś spadki, odległości zagłębienia i kolizje na rys 3. Rury drenarskie Wavin φ113/126 (z filtrem z włókna syntetycznego) układać wg rysunku nr 4. NaleŜy przestrzegać zasadę, iŝ nie moŝna przegłębiać wykopów. Szerokość wykopu przy dnie winna wynosić 90 cm. Rury drenarskie obsypać i zasypać do wysokości 30 cm nad spodem rury Ŝwirem o maksymalnej średnicy 32 mm. Tę warstwę zasypać gruntem z wykopu. WzdłuŜ budynku nad drenaŝem wykonać opaskę oddychającą z tłucznia o szerokości 50 i głębokości 20 cm. Za warstwą tłucznia posadowić obrzeŝe trawnikowe na podsypce cementowo-piaskowej. Przekrój wykopu pod drenaŝ pokazuję na rys. nr 4. Podczas prac ziemnych zwrócić szczególną uwagę na istniejące uzbrojenie terenu

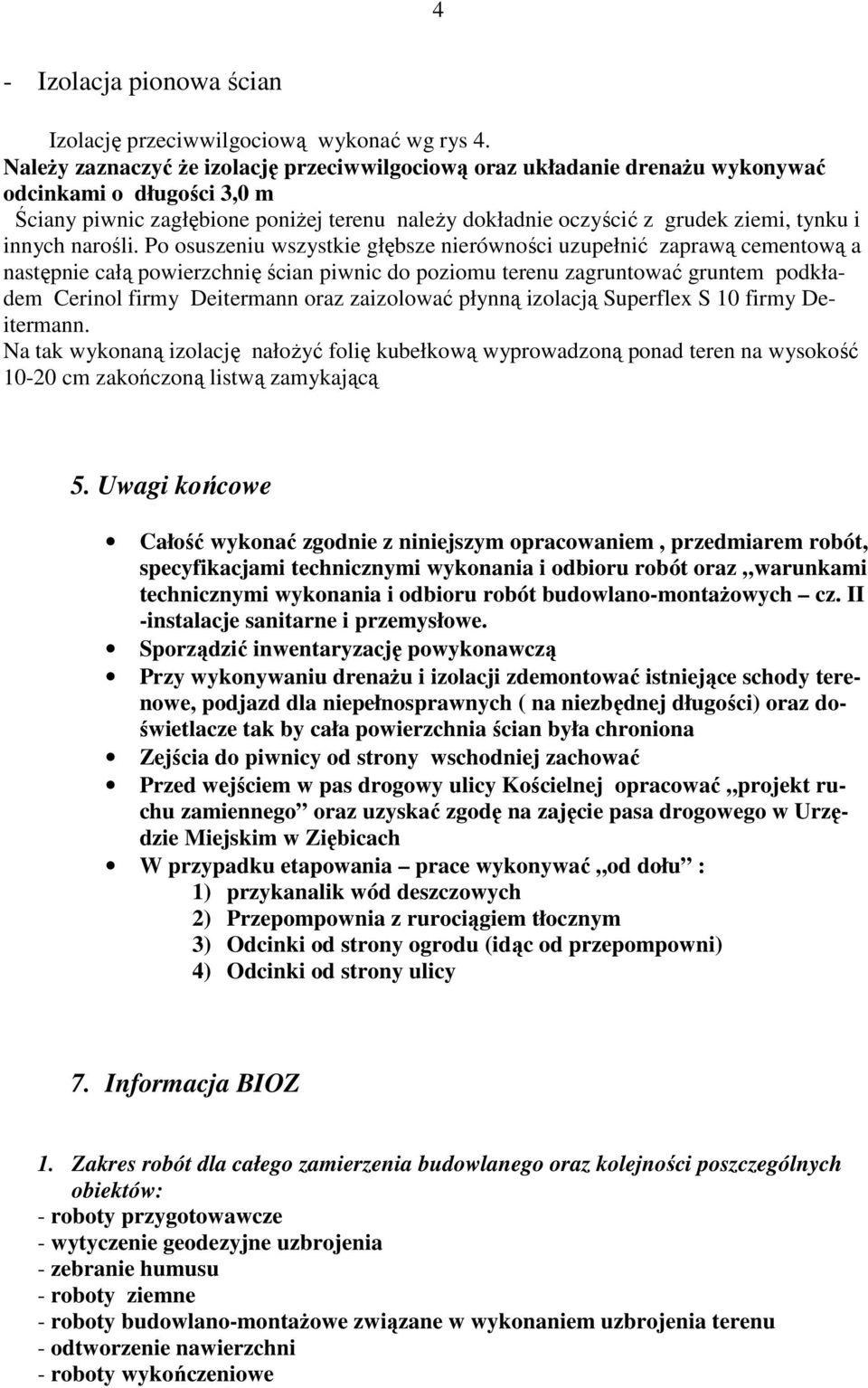

5 4 - Izolacja pionowa ścian Izolację przeciwwilgociową wykonać wg rys 4. NaleŜy zaznaczyć Ŝe izolację przeciwwilgociową oraz układanie drenaŝu wykonywać odcinkami o długości 3,0 m Ściany piwnic zagłębione poniŝej terenu naleŝy dokładnie oczyścić z grudek ziemi, tynku i innych narośli. Po osuszeniu wszystkie głębsze nierówności uzupełnić zaprawą cementową a następnie całą powierzchnię ścian piwnic do poziomu terenu zagruntować gruntem podkładem Cerinol firmy Deitermann oraz zaizolować płynną izolacją Superflex S 10 firmy Deitermann. Na tak wykonaną izolację nałoŝyć folię kubełkową wyprowadzoną ponad teren na wysokość cm zakończoną listwą zamykającą 5. Uwagi końcowe Całość wykonać zgodnie z niniejszym opracowaniem, przedmiarem robót, specyfikacjami technicznymi wykonania i odbioru robót oraz warunkami technicznymi wykonania i odbioru robót budowlano-montaŝowych cz. II -instalacje sanitarne i przemysłowe. Sporządzić inwentaryzację powykonawczą Przy wykonywaniu drenaŝu i izolacji zdemontować istniejące schody terenowe, podjazd dla niepełnosprawnych ( na niezbędnej długości) oraz doświetlacze tak by cała powierzchnia ścian była chroniona Zejścia do piwnicy od strony wschodniej zachować Przed wejściem w pas drogowy ulicy Kościelnej opracować projekt ruchu zamiennego oraz uzyskać zgodę na zajęcie pasa drogowego w Urzędzie Miejskim w Ziębicach W przypadku etapowania prace wykonywać od dołu : 1) przykanalik wód deszczowych 2) Przepompownia z rurociągiem tłocznym 3) Odcinki od strony ogrodu (idąc od przepompowni) 4) Odcinki od strony ulicy 7. Informacja BIOZ 1. Zakres robót dla całego zamierzenia budowlanego oraz kolejności poszczególnych obiektów: - roboty przygotowawcze - wytyczenie geodezyjne uzbrojenia - zebranie humusu - roboty ziemne - roboty budowlano-montaŝowe związane w wykonaniem uzbrojenia terenu - odtworzenie nawierzchni - roboty wykończeniowe

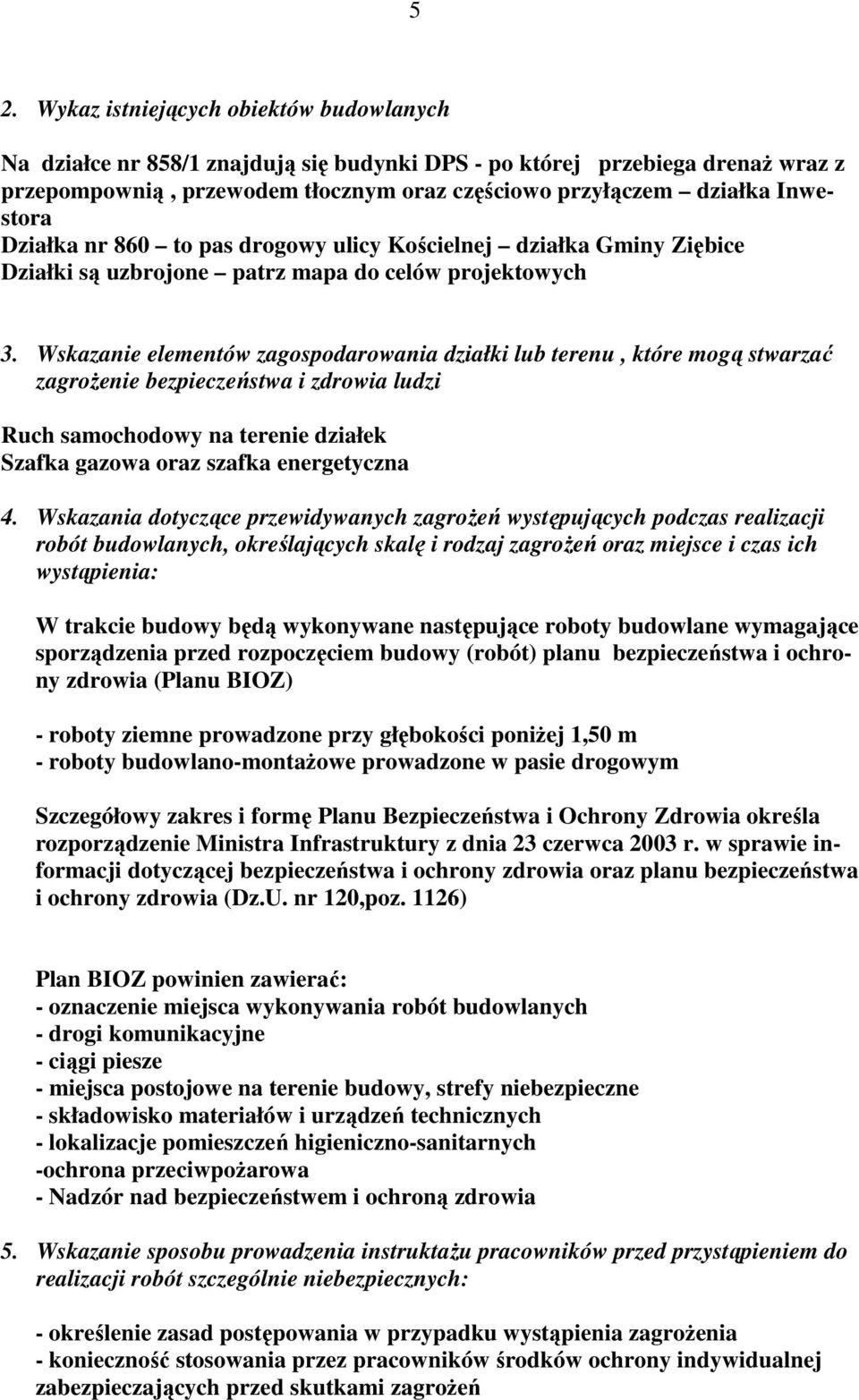

6 5 2. Wykaz istniejących obiektów budowlanych Na działce nr 858/1 znajdują się budynki DPS - po której przebiega drenaŝ wraz z przepompownią, przewodem tłocznym oraz częściowo przyłączem działka Inwestora Działka nr 860 to pas drogowy ulicy Kościelnej działka Gminy Ziębice Działki są uzbrojone patrz mapa do celów projektowych 3. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagroŝenie bezpieczeństwa i zdrowia ludzi Ruch samochodowy na terenie działek Szafka gazowa oraz szafka energetyczna 4. Wskazania dotyczące przewidywanych zagroŝeń występujących podczas realizacji robót budowlanych, określających skalę i rodzaj zagroŝeń oraz miejsce i czas ich wystąpienia: W trakcie budowy będą wykonywane następujące roboty budowlane wymagające sporządzenia przed rozpoczęciem budowy (robót) planu bezpieczeństwa i ochrony zdrowia (Planu BIOZ) - roboty ziemne prowadzone przy głębokości poniŝej 1,50 m - roboty budowlano-montaŝowe prowadzone w pasie drogowym Szczegółowy zakres i formę Planu Bezpieczeństwa i Ochrony Zdrowia określa rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz.U. nr 120,poz. 1126) Plan BIOZ powinien zawierać: - oznaczenie miejsca wykonywania robót budowlanych - drogi komunikacyjne - ciągi piesze - miejsca postojowe na terenie budowy, strefy niebezpieczne - składowisko materiałów i urządzeń technicznych - lokalizacje pomieszczeń higieniczno-sanitarnych -ochrona przeciwpoŝarowa - Nadzór nad bezpieczeństwem i ochroną zdrowia 5. Wskazanie sposobu prowadzenia instruktaŝu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: - określenie zasad postępowania w przypadku wystąpienia zagroŝenia - konieczność stosowania przez pracowników środków ochrony indywidualnej zabezpieczających przed skutkami zagroŝeń

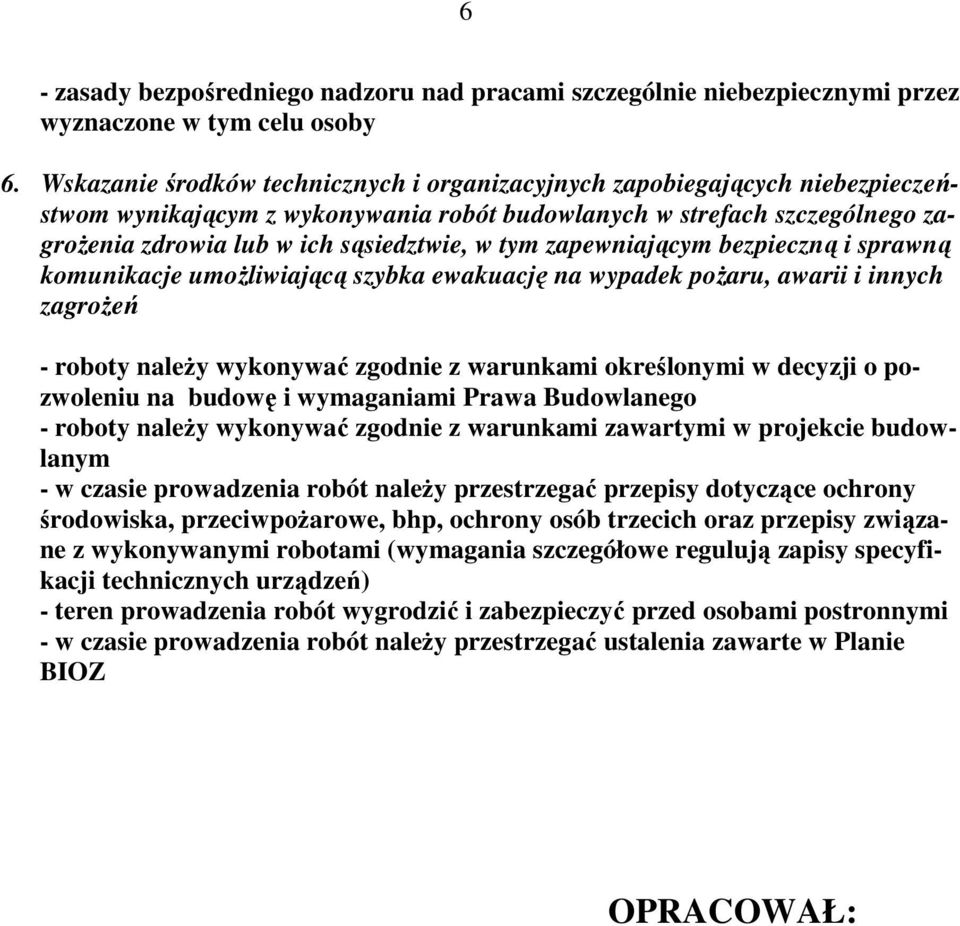

7 6 - zasady bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi przez wyznaczone w tym celu osoby 6. Wskazanie środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagroŝenia zdrowia lub w ich sąsiedztwie, w tym zapewniającym bezpieczną i sprawną komunikacje umoŝliwiającą szybka ewakuację na wypadek poŝaru, awarii i innych zagroŝeń - roboty naleŝy wykonywać zgodnie z warunkami określonymi w decyzji o pozwoleniu na budowę i wymaganiami Prawa Budowlanego - roboty naleŝy wykonywać zgodnie z warunkami zawartymi w projekcie budowlanym - w czasie prowadzenia robót naleŝy przestrzegać przepisy dotyczące ochrony środowiska, przeciwpoŝarowe, bhp, ochrony osób trzecich oraz przepisy związane z wykonywanymi robotami (wymagania szczegółowe regulują zapisy specyfikacji technicznych urządzeń) - teren prowadzenia robót wygrodzić i zabezpieczyć przed osobami postronnymi - w czasie prowadzenia robót naleŝy przestrzegać ustalenia zawarte w Planie BIOZ OPRACOWAŁ:
