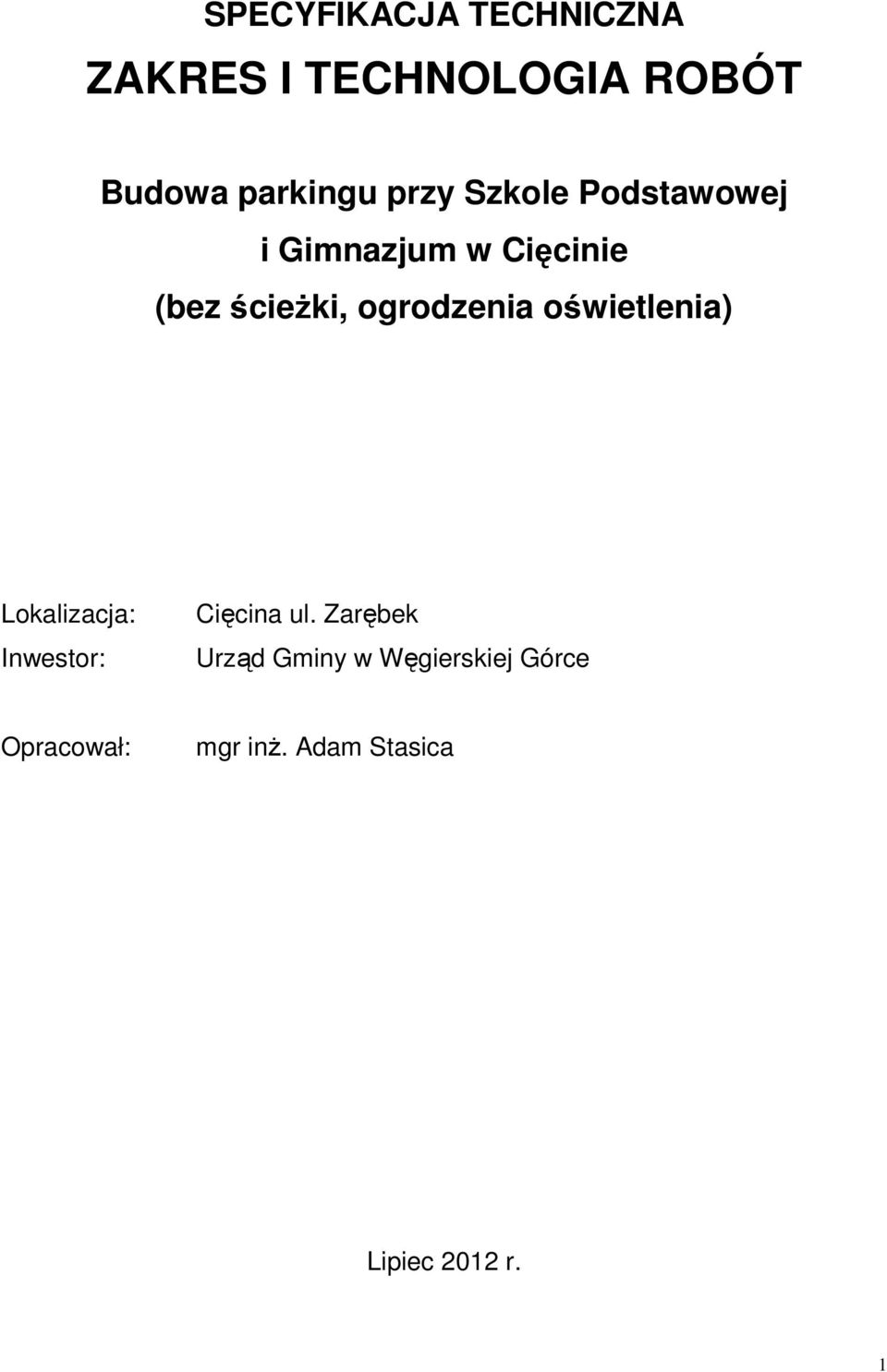

1 SPECYFIKACJA TECHNICZNA ZAKRES I TECHNOLOGIA ROBÓT Budowa parkingu przy Szkole Podstawowej i Gimnazjum w Cięcinie (bez ścieŝki, ogrodzenia oświetlenia) Lokalizacja: Inwestor: Cięcina ul. Zarębek Urząd Gminy w Węgierskiej Górce Opracował: mgr inŝ. Adam Stasica Lipiec 2012 r. 1

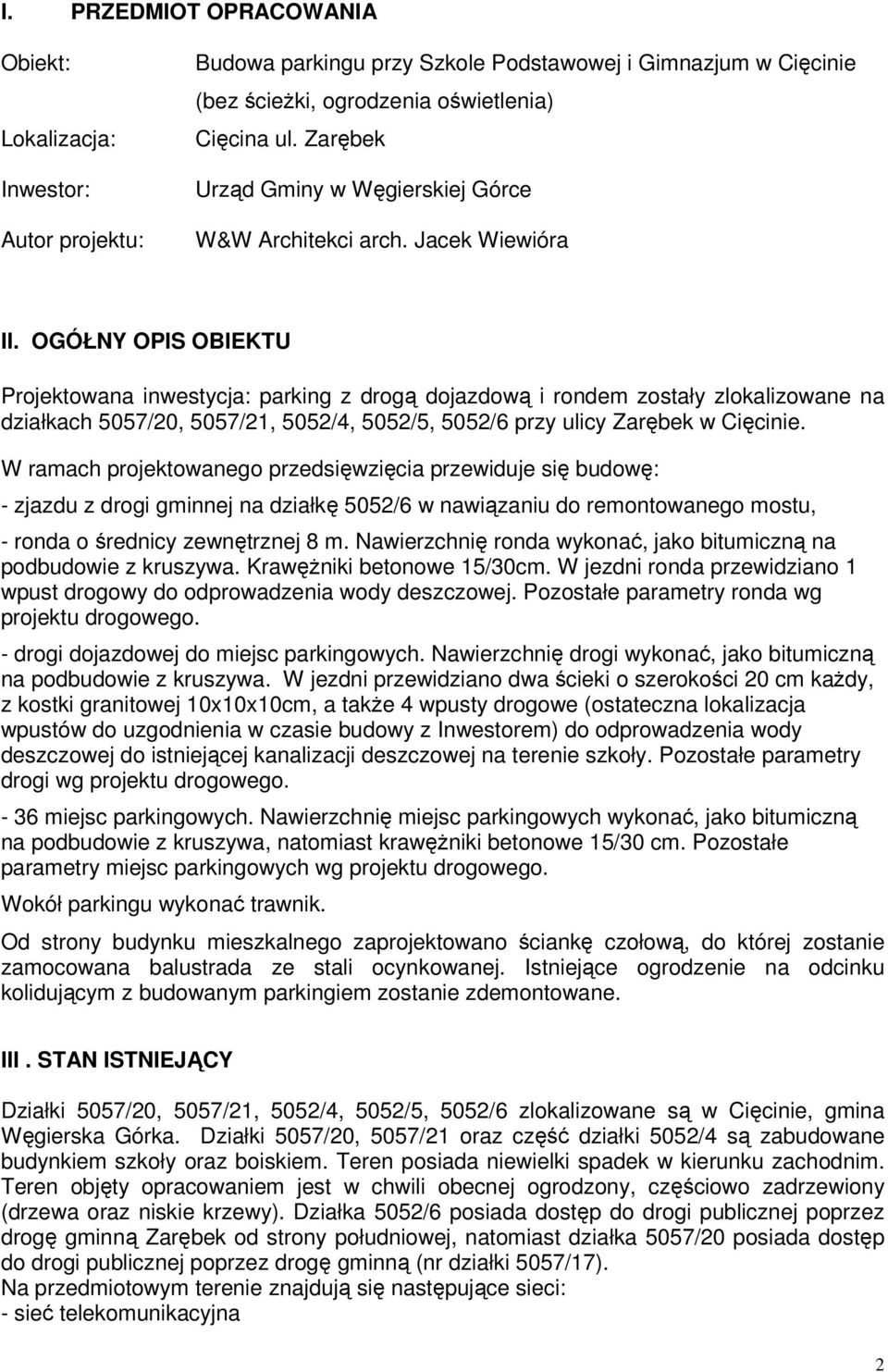

2 I. PRZEDMIOT OPRACOWANIA Obiekt: Lokalizacja: Inwestor: Autor projektu: Budowa parkingu przy Szkole Podstawowej i Gimnazjum w Cięcinie (bez ścieŝki, ogrodzenia oświetlenia) Cięcina ul. Zarębek Urząd Gminy w Węgierskiej Górce W&W Architekci arch. Jacek Wiewióra II. OGÓŁNY OPIS OBIEKTU Projektowana inwestycja: parking z drogą dojazdową i rondem zostały zlokalizowane na działkach 5057/20, 5057/21, 5052/4, 5052/5, 5052/6 przy ulicy Zarębek w Cięcinie. W ramach projektowanego przedsięwzięcia przewiduje się budowę: - zjazdu z drogi gminnej na działkę 5052/6 w nawiązaniu do remontowanego mostu, - ronda o średnicy zewnętrznej 8 m. Nawierzchnię ronda wykonać, jako bitumiczną na podbudowie z kruszywa. KrawęŜniki betonowe 15/30cm. W jezdni ronda przewidziano 1 wpust drogowy do odprowadzenia wody deszczowej. Pozostałe parametry ronda wg projektu drogowego. - drogi dojazdowej do miejsc parkingowych. Nawierzchnię drogi wykonać, jako bitumiczną na podbudowie z kruszywa. W jezdni przewidziano dwa ścieki o szerokości 20 cm kaŝdy, z kostki granitowej 10x10x10cm, a takŝe 4 wpusty drogowe (ostateczna lokalizacja wpustów do uzgodnienia w czasie budowy z Inwestorem) do odprowadzenia wody deszczowej do istniejącej kanalizacji deszczowej na terenie szkoły. Pozostałe parametry drogi wg projektu drogowego miejsc parkingowych. Nawierzchnię miejsc parkingowych wykonać, jako bitumiczną na podbudowie z kruszywa, natomiast krawęŝniki betonowe 15/30 cm. Pozostałe parametry miejsc parkingowych wg projektu drogowego. Wokół parkingu wykonać trawnik. Od strony budynku mieszkalnego zaprojektowano ściankę czołową, do której zostanie zamocowana balustrada ze stali ocynkowanej. Istniejące ogrodzenie na odcinku kolidującym z budowanym parkingiem zostanie zdemontowane. III. STAN ISTNIEJĄCY Działki 5057/20, 5057/21, 5052/4, 5052/5, 5052/6 zlokalizowane są w Cięcinie, gmina Węgierska Górka. Działki 5057/20, 5057/21 oraz część działki 5052/4 są zabudowane budynkiem szkoły oraz boiskiem. Teren posiada niewielki spadek w kierunku zachodnim. Teren objęty opracowaniem jest w chwili obecnej ogrodzony, częściowo zadrzewiony (drzewa oraz niskie krzewy). Działka 5052/6 posiada dostęp do drogi publicznej poprzez drogę gminną Zarębek od strony południowej, natomiast działka 5057/20 posiada dostęp do drogi publicznej poprzez drogę gminną (nr działki 5057/17). Na przedmiotowym terenie znajdują się następujące sieci: - sieć telekomunikacyjna 2

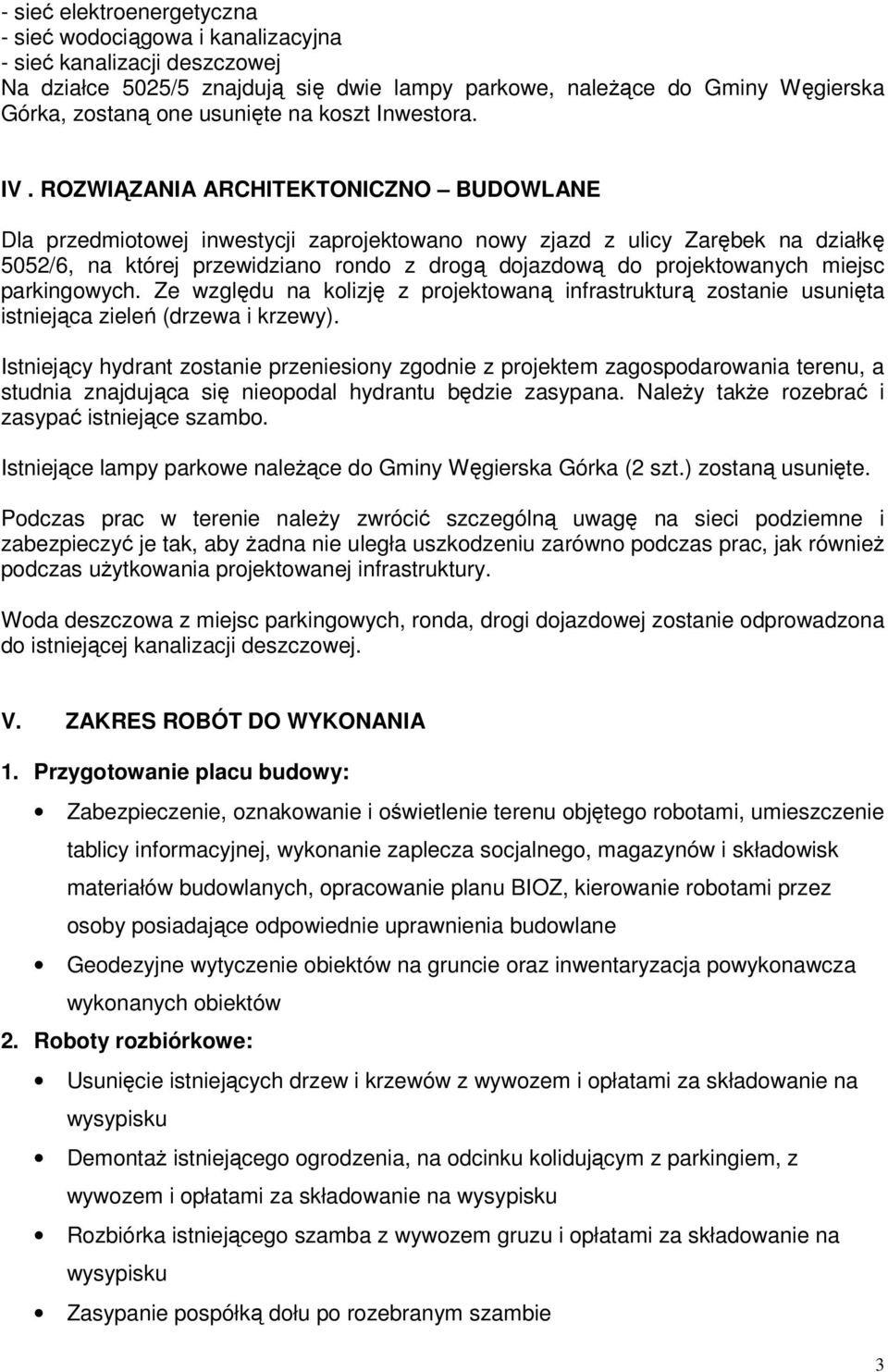

3 - sieć elektroenergetyczna - sieć wodociągowa i kanalizacyjna - sieć kanalizacji deszczowej Na działce 5025/5 znajdują się dwie lampy parkowe, naleŝące do Gminy Węgierska Górka, zostaną one usunięte na koszt Inwestora. IV. ROZWIĄZANIA ARCHITEKTONICZNO BUDOWLANE Dla przedmiotowej inwestycji zaprojektowano nowy zjazd z ulicy Zarębek na działkę 5052/6, na której przewidziano rondo z drogą dojazdową do projektowanych miejsc parkingowych. Ze względu na kolizję z projektowaną infrastrukturą zostanie usunięta istniejąca zieleń (drzewa i krzewy). Istniejący hydrant zostanie przeniesiony zgodnie z projektem zagospodarowania terenu, a studnia znajdująca się nieopodal hydrantu będzie zasypana. NaleŜy takŝe rozebrać i zasypać istniejące szambo. Istniejące lampy parkowe naleŝące do Gminy Węgierska Górka (2 szt.) zostaną usunięte. Podczas prac w terenie naleŝy zwrócić szczególną uwagę na sieci podziemne i zabezpieczyć je tak, aby Ŝadna nie uległa uszkodzeniu zarówno podczas prac, jak równieŝ podczas uŝytkowania projektowanej infrastruktury. Woda deszczowa z miejsc parkingowych, ronda, drogi dojazdowej zostanie odprowadzona do istniejącej kanalizacji deszczowej. V. ZAKRES ROBÓT DO WYKONANIA 1. Przygotowanie placu budowy: Zabezpieczenie, oznakowanie i oświetlenie terenu objętego robotami, umieszczenie tablicy informacyjnej, wykonanie zaplecza socjalnego, magazynów i składowisk materiałów budowlanych, opracowanie planu BIOZ, kierowanie robotami przez osoby posiadające odpowiednie uprawnienia budowlane Geodezyjne wytyczenie obiektów na gruncie oraz inwentaryzacja powykonawcza wykonanych obiektów 2. Roboty rozbiórkowe: Usunięcie istniejących drzew i krzewów z wywozem i opłatami za składowanie na wysypisku DemontaŜ istniejącego ogrodzenia, na odcinku kolidującym z parkingiem, z wywozem i opłatami za składowanie na wysypisku Rozbiórka istniejącego szamba z wywozem gruzu i opłatami za składowanie na wysypisku Zasypanie pospółką dołu po rozebranym szambie 3

4 Zasypanie pospółką istniejącej studni 3. Przestawienie hydrantu: Wykonanie wykopów na odkład przy uŝyciu koparki Zabezpieczenie wykopów Ręczne odkopanie istniejącego hydrantu i zasuwy DemontaŜ istniejącego hydrantu i zasuwy Wykonanie podsypki piaskowej pod rurę gr. 15 cm PrzedłuŜenie istniejącego wodociągu z rur PE MontaŜ zdemontowanego hydrantu i zasuwy (naleŝy uwzględnić nowe śruby i uszczelki) Wykonanie obsypki piaskowej rury gr. 25 cm Oznakowanie taśmą z tworzywa z wkładką aluminiową trasy rurociągu Zsypanie wykopów ręcznie i przy uŝyciu koparki z zgęszczeniem mechanicznym Odwóz nadmiaru ziemi z wykopów na teren szkoły 4. Kanalizacja deszczowa: Wykonanie wykopów na odkład przy uŝyciu koparki Zabezpieczenie wykopów MontaŜ dwóch studni rewizyjnych z kręgów betonowych o śr mm z pierścieniem odciąŝającym i pokrywą z włazem Ŝeliwnym typu cięŝkiego MontaŜ pięciu studzienek ściekowych z rur betonowych o śr. 500 mm z osadnikiem, pierścieniem odciąŝającym i wpustem Ŝeliwnym typu cięŝkiego Wykonanie podsypki piaskowej pod rurę gr. 15 cm Przebicie istniejącej studzienki kanalizacji deszczowej na terenie szkoły (wpięcie kanalizacji deszczowej z parkingu) MontaŜ rurociągów PVC o średnicy 160 mm i 200 mm Wykonanie obsypki piaskowej rury gr. 25 cm Zsypanie wykopów ręcznie i przy uŝyciu koparki z zgęszczeniem mechanicznym Odwóz nadmiaru ziemi z wykopów na teren szkoły 5. Roboty drogowe: Wykonanie koryta pod warstwy konstrukcyjne nawierzchni przy uŝyciu koparki z odwozem ziemi z wykopów na teren szkoły 4

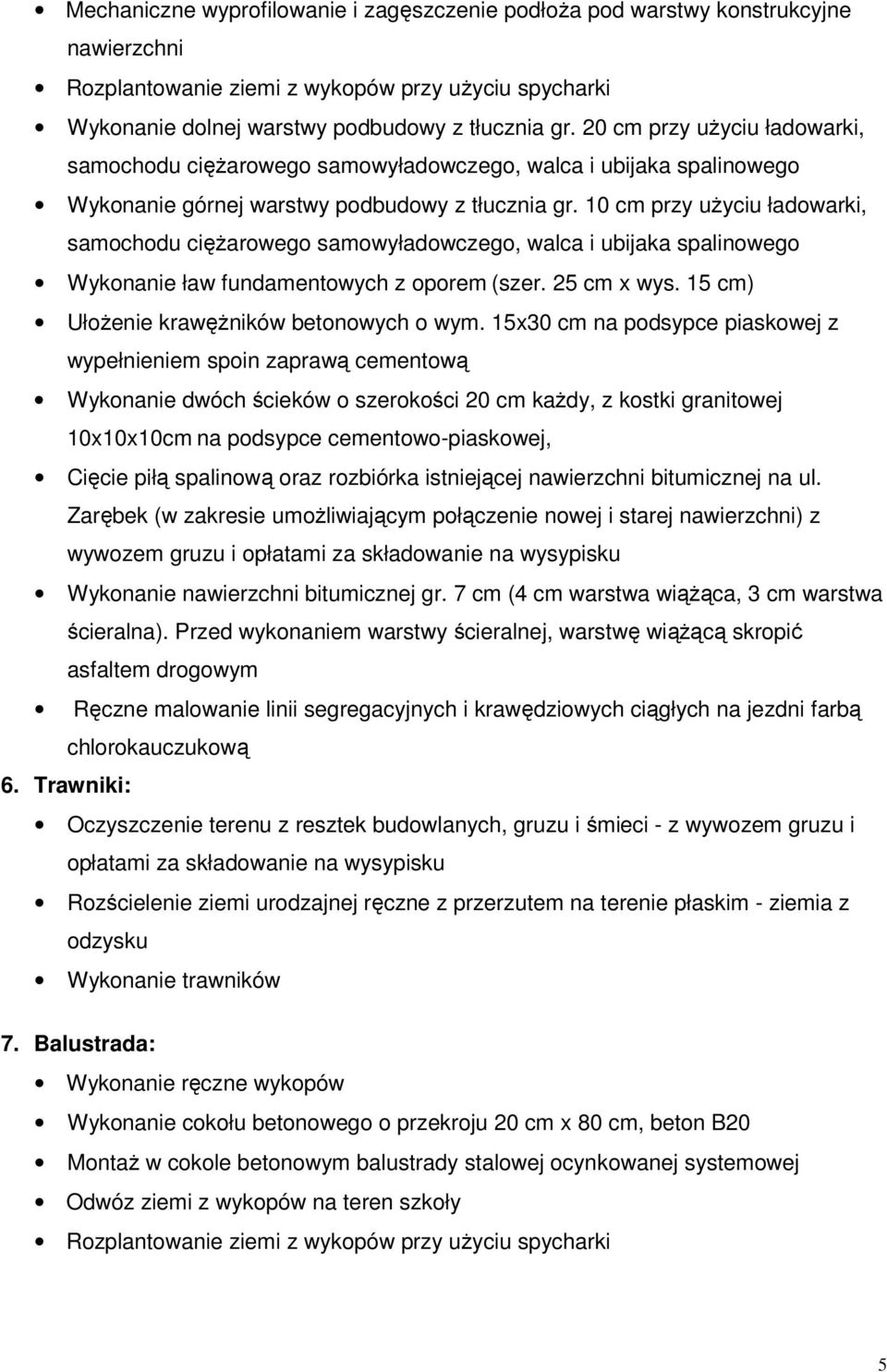

5 Mechaniczne wyprofilowanie i zagęszczenie podłoŝa pod warstwy konstrukcyjne nawierzchni Wykonanie dolnej warstwy podbudowy z tłucznia gr. 20 cm przy uŝyciu ładowarki, samochodu cięŝarowego samowyładowczego, walca i ubijaka spalinowego Wykonanie górnej warstwy podbudowy z tłucznia gr. 10 cm przy uŝyciu ładowarki, samochodu cięŝarowego samowyładowczego, walca i ubijaka spalinowego Wykonanie ław fundamentowych z oporem (szer. 25 cm x wys. 15 cm) UłoŜenie krawęŝników betonowych o wym. 15x30 cm na podsypce piaskowej z wypełnieniem spoin zaprawą cementową Wykonanie dwóch ścieków o szerokości 20 cm kaŝdy, z kostki granitowej 10x10x10cm na podsypce cementowo-piaskowej, Cięcie piłą spalinową oraz rozbiórka istniejącej nawierzchni bitumicznej na ul. Zarębek (w zakresie umoŝliwiającym połączenie nowej i starej nawierzchni) z wywozem gruzu i opłatami za składowanie na wysypisku Wykonanie nawierzchni bitumicznej gr. 7 cm (4 cm warstwa wiąŝąca, 3 cm warstwa ścieralna). Przed wykonaniem warstwy ścieralnej, warstwę wiąŝącą skropić asfaltem drogowym Ręczne malowanie linii segregacyjnych i krawędziowych ciągłych na jezdni farbą chlorokauczukową 6. Trawniki: Oczyszczenie terenu z resztek budowlanych, gruzu i śmieci - z wywozem gruzu i opłatami za składowanie na wysypisku Rozścielenie ziemi urodzajnej ręczne z przerzutem na terenie płaskim - ziemia z odzysku Wykonanie trawników 7. Balustrada: Wykonanie ręczne wykopów Wykonanie cokołu betonowego o przekroju 20 cm x 80 cm, beton B20 MontaŜ w cokole betonowym balustrady stalowej ocynkowanej systemowej Odwóz ziemi z wykopów na teren szkoły 5

6 8. Zabezpieczenie istniejących kabli elektrycznych Odkopanie istniejących kabli elektrycznych Nasypanie na dno wykopu piasku UłoŜenie na istniejących kablach rur ochronnych dwudzielnych typ A 110 PS Nasypanie na rury ochronne piasku Zasypanie wykopów Uzgodnienia z Zakładem Energetycznym dotyczące wyłączenia napięcia i opłaty z tym związane 6
