SPIS TREŚCI I. OPIS TECHNICZNY II. SPIS RYSUNKÓW. 1. Sytuacja. 2. Profil kanalizacji deszczowej

Transkrypt

1 SPIS TREŚCI I. OPIS TECHNICZNY II. SPIS RYSUNKÓW 1. Sytuacja 2. Profil kanalizacji deszczowej

2 I. OPIS TECHNICZNY 1. PRZEDMIOT I ZAKRES OPRACOWANIA. Przedmiotem opracowania jest projekt budowlano-wykonawczy modernizacji kanalizacji deszczowej budynku oświatowego wraz z przyległym do niego terenem (wyasfaltowany plac manewrowy) przy ul. Wolność 2a w Warszawie. Niniejsze opracowanie swoim zakresem obejmuje: odprowadzenie wód deszczowych z istniejącej rury spustowej DN150 z dachu budynku, odprowadzenie wód deszczowych ze studni doświetlających okna pomieszczeń piwnicznych budynku, włączenie w/w odprowadzeń do sieci kanalizacji ogólnospławnej z wykorzystaniem istniejącego uzbrojenia terenu. Budynek wraz z terenem jest własnością Inwestora ZGN w Dzielnicy Wola m. st. Warszawy z siedzibą w Warszawie przy ul. Bema PODSTAWA OPRACOWANIA. Podstawą opracowania są: zlecenie Inwestora, mapa do celów projektowych terenu opracowana przez Pracownię Geodezyjną KIS z dn r. wizja lokalna obiektu, obowiązujące przepisy i normy, w tym wytyczne do projektowania MPWiK w Warszawie. 3. OPIS STANU ISTNIEJĄCEGO. Obiekt objęty niniejszym opracowaniem stanowi trzykondygnacyjny budynek, będący jednym z elementów zwartej zabudowy przy ul. Wolność 2a w Warszawie. Ścieki deszczowe z dachu budynku są odprowadzane przez istniejące rury spustowe do kanalizacji ogólnospławnej (D2) oraz w teren (D1). Odprowadzenie wód deszczowych w teren jest powodem występowania zawilgocenia ściany zewnętrznej budynku od strony placu manewrowego. Na terenie znajduje się studnia (S1), wykonana z kręgów betonowych Ø1200 mm, będąca miejscem włączenia przykanalika sanitarnego z budynku oraz odwodnienia rury deszczowej D2, i dalej do kanalizacji ogólnospławnej w ul. Wolność. Na odcinku pomiędzy studnią S1 oraz rurą spustową D1 została zlokalizowana nieczynna (zasypana piachem) studnia z kręgów betonowych Ø1200 mm, którą 2

3 naleŝy udroŝnić i przygotować do realizacji zadania odwodnienia objętego niniejszym opracowaniem. Odwodnienie dachu za pomocą rury spustowej D2 - pozostaje istniejące. Niniejsze opracowanie jest jednym z elementów projektowych, umoŝliwiających likwidację zawilgocenia ściany zewnętrznej, będące uzupełnieniem dokumentacji architektoniczno-budowlanej izolacji pionowej ściany wraz z wykonaniem nowych studni doświetlających okna piwniczne budynku. 4. OPIS P ROJEKTOWANYCH ROZWIĄZAŃ Modernizacja odwodnienia dachu (rura spustowa D1). Projektuje się wykonanie odwodnienia z istniejącej rury spustowej D1 z dachu budynku do studni S2 wykonanej z kręgów betonowych Ø 1200 mm i dalej do istniejącej (czynnej) studni S1. Podłączenie naleŝy wykonać z rur PVC U klasy N 160 mm w systemie firmy WAWIN, o połączeniach kielichowych z uszczelkami. Rury te nie wymagają podłoŝa betonowego, naleŝy układać je na podsypce piaskowo Ŝwirowej. Minimalna grubość podsypki wynosi 10 cm. Rury naleŝy obsypać tym samym materiałem co podsypka, do wysokości 30 cm ponad ich górne lico. Wszystko naleŝy zagęścić: zasypkę warstwami do min. 90% wartości Proctora, podsypkę do minimum 98% wartości Proctora. PowyŜej, naleŝy zasypać je gruntem z wykopu, takŝe zagęszczając warstwami. Uwaga! - zagęszczenie strefy posadowienia rur musi być, co najmniej, równe zagęszczeniu zasypki właściwej, nigdy mniejsze. Układanie i montaŝ rurociągów oraz sposób zasypki i zagęszczania gruntu naleŝy wykonać zgodnie z instrukcją producenta rur (wyciąg patrz załacznik nr 1 do niniejszego opracowania) Odwodnienie studni doświelających okna piwniczne. Wszystkie studzienki doświelające okna piwniczne są o głębokości ok. 60 cm poniŝej poziomu terenu. Projektuje się wykonanie odwodnienia ze studzienek za pomocą wpustów podłogowych DN100 z wylotem pionowym do projektowanego kolektora wykonanego z rur PVC U klasy N 160 mm w kierunku studzienki kanalizacyjnej S2 (technologia wykonania j.w.) Lokalizacja kolektora min. 1,5 m od ściany zewnętrznej budynku. Jako wpusty odwadniające projektuje się odpływy do wody deszczowej z pionowym wylotem DN100, z klapą czyszczącą i wyjmowanym osadnikiem oraz syfonem systemu Advantix, model 4970 firmy VIEGA. 3

4 4.3. Roboty dodatkowe. W miejscach skrzyŝowań projektowanej kanalizacji z istniejącymi przewodani energetycznymi, naleŝy wykonać zabezpieczenie kabli poprzez montaŝ na nich rur dzielonych typu AROT A110PS o długości 1,5m. W przypadku braku moŝliwości udroŝnienia i przystosowania istniejącej studni S2, naleŝy w miejscu tej studni wykonać nową, niewłazową studnię systemu TEGRA 1000 firmy Wavin Ø425 mm (spełniającą wymogipn-b-10729:1999 oraz PN-EN 476:2000) z włazem Ŝeliwnym klasy B125 (do 12,5 t) - spełniającym wymogi PN EN 124:2000. W celu zabezpieczenia odbiorników w pomieszczeniach piwnicznych budynku szkoły (przykanalik kanalizacji sanitarnej włączony do studni S1), naleŝy je zabezpieczyć za pomocą samoczynnego zaworu klapowego przeciwzalewowego, instalowanego w studzience wewnątrz budynku, stosując się do obowiązujących przepisów i wymogów producentów. 5. ZAGADNIENIA BHP. Przy wykonywaniu wykopów naleŝy zwrócić szczególną uwagę na uzbrojenie podziemne (w szczególności przewody elektryczne), krzyŝujące się z projektowanymi przewodami. W miejscach skrzyŝowań, wykopy naleŝy wykonywać ręcznie, z zabezpieczeniem istniejących przewodów przed uszkodzeniem zgodnie z obowiązującymi przepisami, oraz pod nadzorem odpowiednich instytucji. 6. WARUNKI WYKONANIA I ODBIORU. Roboty ziemne naleŝy wykonać zgodnie z PN-B-10736:1999. Wykopy naleŝy wykonywać jako ciągłe o ścianach pionowych umocnionych obudową płytową, usuwaną stopniowo w trakcie zasypki. Podsypkę i zasypkę z zagęszczeniem, oraz montaŝ rur naleŝy wykonać ściśle wg instrukcji producenta rur. Wszystkie roboty budowlane i instalacyjne naleŝy wykonać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano MontaŜowych cz. II Instalacje Sanitarne i Przemysłowe Przed przystąpieniem do robót naleŝy zapoznać się z warunkami gruntowymi oraz wykonać projekt organizacji placu budowy. Odbioru robót naleŝy dokonać zgodnie z PN-92/B

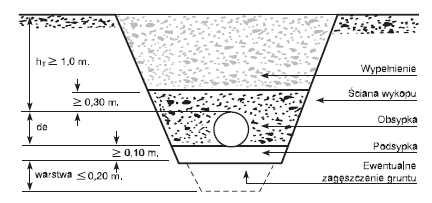

5 Załącznik nr 1. Wyciąg z instrukcji producenta rurociągów dot. układania rurociągów. Rury muszą być układane tak, Ŝeby podparcie ich było jednolite. Rury muszą być układane i pozostawione w takim połoŝeniu, Ŝeby trzymały się linii i spadków określonych w projekcie. Dzięki warstwie wyrównawczej i wypełnieniu dookoła rury podparcie rury moŝe być uwaŝane jako wystarczające. Przy rurach kielichowych naleŝy się upewnić, czy rura nie wspiera się na kielichu. Podczas prac wykonawczych musi być zwrócona szczególna uwaga na zabezpieczenie rur przed przemieszczeniem się podczas wypełniania wykopu, zagęszczania gruntu i przejeŝdŝania cięŝkiego sprzętu wykonawcy. Kiedy przywieziony materiał wypełniający wykop ma większą zdolność przewodzenia wody niŝ grunty lokalne, wówczas uŝyty materiał niespoisty musi być przekładany innym, Ŝeby zabezpieczyć wypłukiwanie materiału wraz z wodą wzdłuŝ rurociągu. Materiał do podsypki powinien spełniać następujące wymagania: nie powinny występować cząstki o wymiarach powyŝej 20 mm, materiał nie moŝe być zmroŝony, nie moŝe zawierać ostrych kamieni lub innego łamanego materiału. JeŜeli grunty lokalne spełniają powyŝsze wymagania, nie musi być wykonywany wykop do poziomu podsypki. Poziom podłoŝa musi być tak wykonany, by rurociągi mogły być układane bezpośrednio na nim. Wysokość podsypki powinna normalnie wynosić 0,10 m. 5

6 JeŜeli w dnie wykopu występują kamienie o wielkości powyŝej 60 mm lub podłoŝe jest skalne, wysokość obsypki powinna wzrosnąć o 0,05 m. Obsypka rury musi być wykonana natychmiast po inspekcji i zatwierdzeniu zakończonego posadowienia. Obsypka przewodu musi być prowadzona aŝ do uzyskania grubości warstwy przynajmniej 0,20 m (po zagęszczeniu) powyŝej wierzchu rury. Materiał słuŝący do wykonania wypełnienia musi spełniać te same warunki co materiał do wykonania podłoŝa. Wypełnienie dookoła rurociągu moŝe być gruntem z wykopu, jeśli ten grunt spełnia powyŝsze wymagania. Obsypka rurociągu musi być tak wykonana, Ŝeby rurociąg nie uległ zniszczeniu lub nie został przemieszczony. 6
