1 Temat 3 1.Budowa oka 2.Widzenie stereoskopowe 3.Powstawanie efektu stereoskopowe 4.Stereoskop zwierciadlany

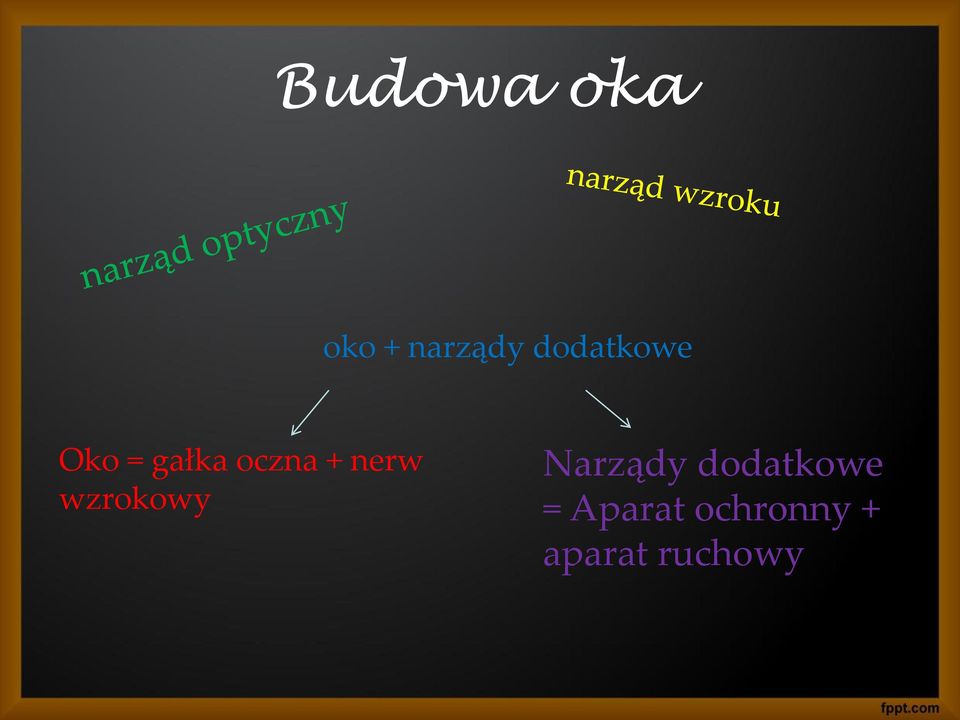

2 Budowa oka oko + narządy dodatkowe Oko = gałka oczna + nerw wzrokowy Narządy dodatkowe = Aparat ochronny + aparat ruchowy

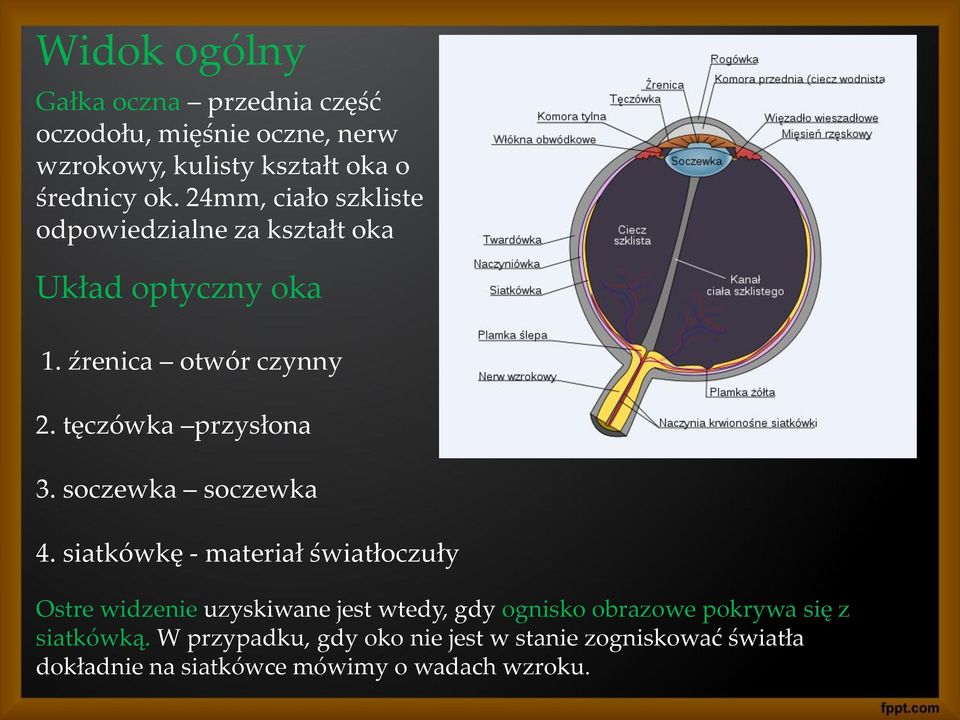

3 Widok ogólny Gałka oczna przednia część oczodołu, mięśnie oczne, nerw wzrokowy, kulisty kształt oka o średnicy ok. 24mm, ciało szkliste odpowiedzialne za kształt oka Układ optyczny oka 1. źrenica otwór czynny 2. tęczówka przysłona 3. soczewka soczewka 4. siatkówkę - materiał światłoczuły Ostre widzenie uzyskiwane jest wtedy, gdy ognisko obrazowe pokrywa się z siatkówką. W przypadku, gdy oko nie jest w stanie zogniskować światła dokładnie na siatkówce mówimy o wadach wzroku.

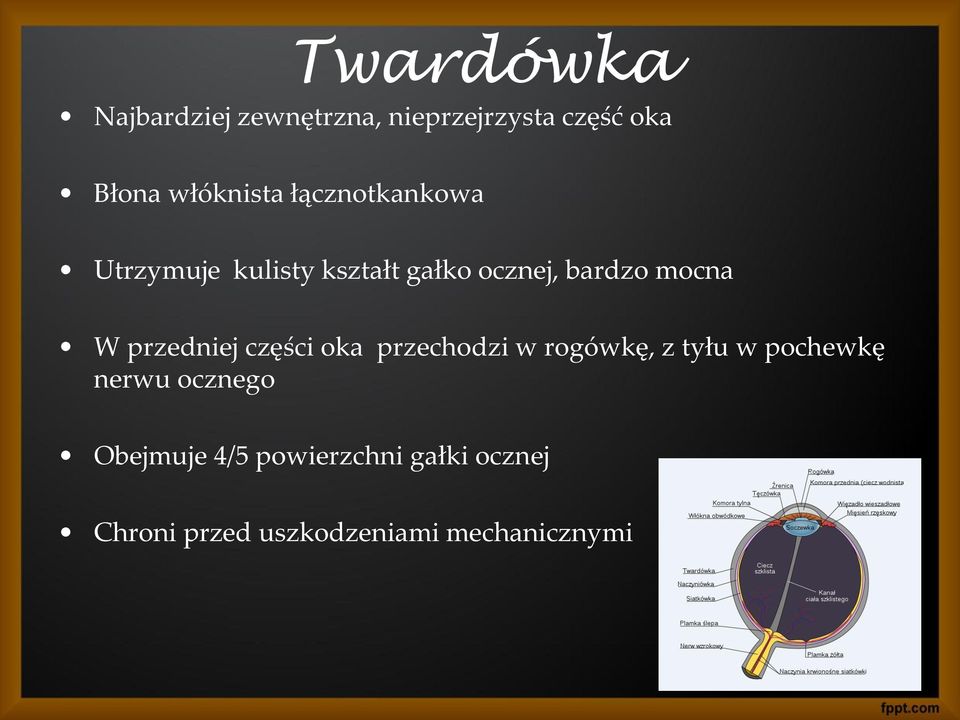

4 Twardówka Najbardziej zewnętrzna, nieprzejrzysta część oka Błona włóknista łącznotkankowa Utrzymuje kulisty kształt gałko ocznej, bardzo mocna W przedniej części oka przechodzi w rogówkę, z tyłu w pochewkę nerwu ocznego Obejmuje 4/5 powierzchni gałki ocznej Chroni przed uszkodzeniami mechanicznymi

przedniej części oka przechodzi w rogówkę, z tyłu w pochewkę nerwu ocznego

5 Rogówka błona przeźroczysta nie posiada unaczynienia położona centralnie i uwypuklona załamuje promienie, kilkakrotnie mocniej niż soczewka brak naczyń krwionośnych, odżywianie poprzez przesączanie płynów ze struktur sąsiednich wrażliwa na ból, zakończenia nerwowe

soczewka brak naczyń krwionośnych, odżywianie poprzez przesączanie

6 Komora przednia oka Pomiędzy tęczówką a rogówką Wypełniona płynem Możliwość regulacji ilości płynu zapewnia utrzymanie stałego ciśnienia w gałce ocznej

7 Naczyniówka tylna część błony naczyniowej gęsta sieć naczyń tętniczych i żylnych odżywia siatkówkę przechodzi w ciało rzęskowe z przodu gałki ocznej ( odpowiedzialne za uwypuklenie soczewki zmiany kąta załamywania promieni )

rzęskowe z przodu gałki ocznej ( odpowiedzialne za

8 Ciało rzęskowe odpowiedzialne za uwypuklenie soczewki bogato unaczynione wiązki mięśni gładkich + wiązadełka uwypuklenie soczewki

9 Tęczówka umięśniona część błony naczyniowej otacza źrenicę, kształt krążka kolorowa, posiada pigment, kolor oczu zależy od ilości pigmentu tęczówka reguluje wielkość źrenicy, regulują ilość wpadającego światła

oczu zależy od ilości pigmentu tęczówka reguluje

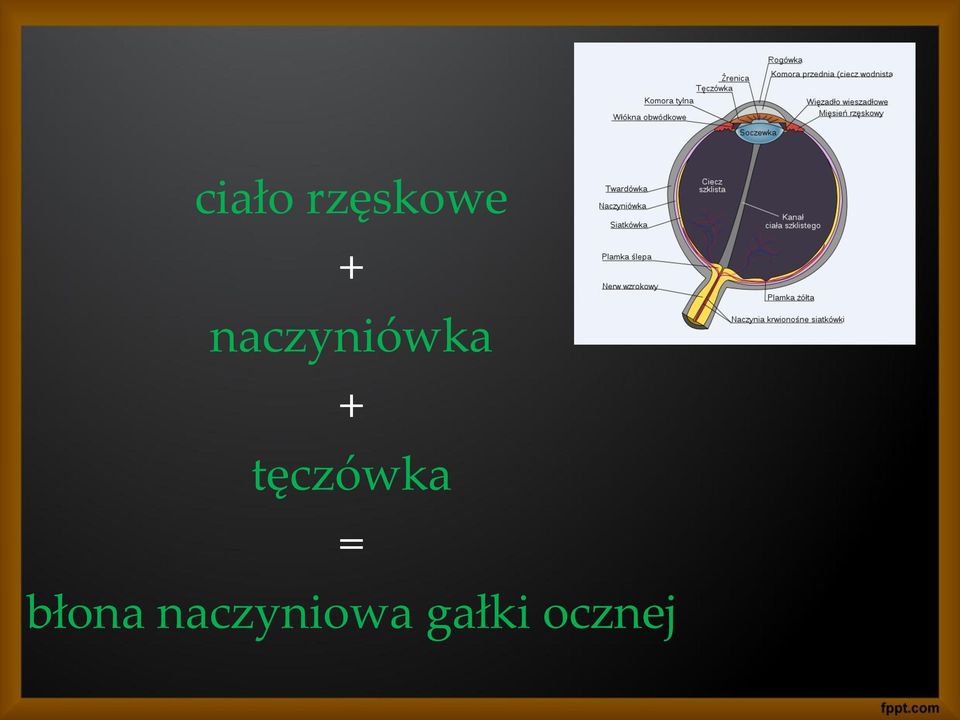

10 ciało rzęskowe + naczyniówka + tęczówka = błona naczyniowa gałki ocznej

11 Źrenica Ustawiona w płaszczyźnie czołowej przed soczewką Średnica od 3 do 6 mm Zwężania i rozszerzanie źrenicy wskutek skurczów mięśni gładkich tęczówki, (przysłona) Proces zwężania i rozszerzania bez naszej woli Adaptacja oka przystosowanie do widzenia w różnych warunkach

gładkich tęczówki, (przysłona) Proces zwężania i rozszerzania bez

12 Soczewka mocowana na włóknach, do ciała rzęskowego umieszczona za tęczówką dalsze załamywanie promieni przeźroczysta, zaćma zmętnienie soczewki zbudowana z wydłużonych komórek, włókiem soczewki soczewka dwuwypukła samoczynne uwypuklenie soczewki uwypuklenie - widzenie z bliska wypłaszczenie widzenie z daleka

wydłużonych komórek, włókiem soczewki soczewka dwuwypukła samoczynne uwypuklenie

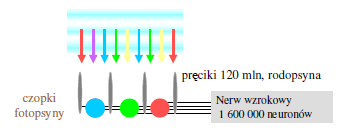

13 Siatkówka światłoczuła warstwa gałki ocznej odbieranie wrażeń świetlnych warstwa nerwowa nabłonkowa odpowiedzialna za odbieranie i przewodzenie bodźców czopki (ok. 7mln.) - wrażliwe na barwy pręciki (ok. 125 mln) wrażliwe na słabe bodźce świetlne, odcienie szarości, widzenie o zmroku plamka żółta największe skupienie czopków

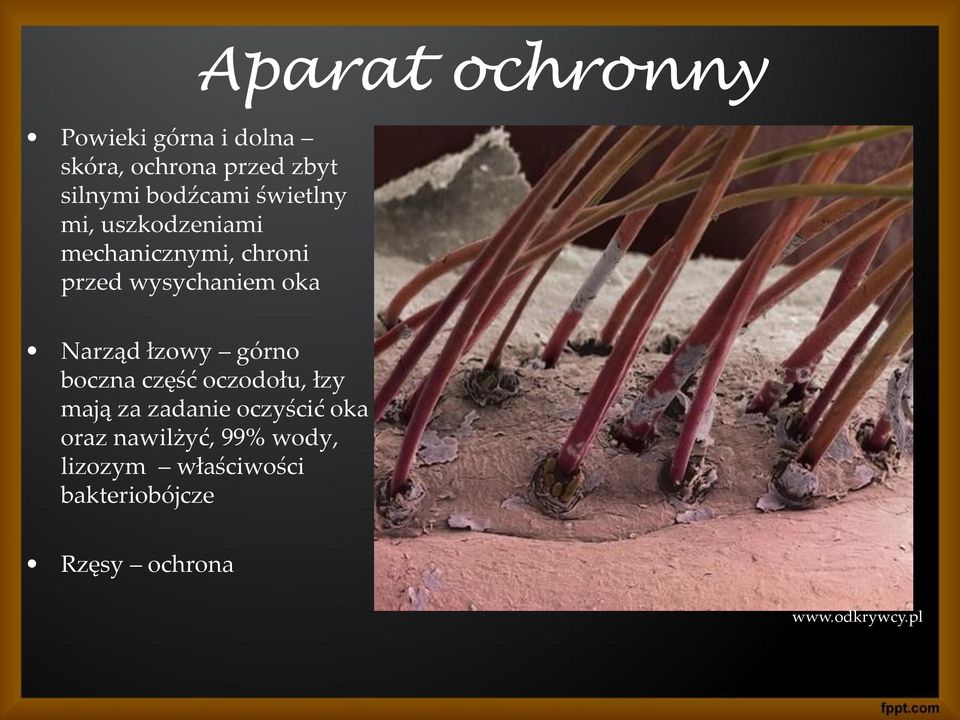

14 Powieki górna i dolna skóra, ochrona przed zbyt silnymi bodźcami świetlny mi, uszkodzeniami mechanicznymi, chroni przed wysychaniem oka Aparat ochronny Narząd łzowy górno boczna część oczodołu, łzy mają za zadanie oczyścić oka oraz nawilżyć, 99% wody, lizozym właściwości bakteriobójcze Rzęsy ochrona

Narząd łzowy górno boczna część oczodołu, łzy mają za zadanie oczyścić oka

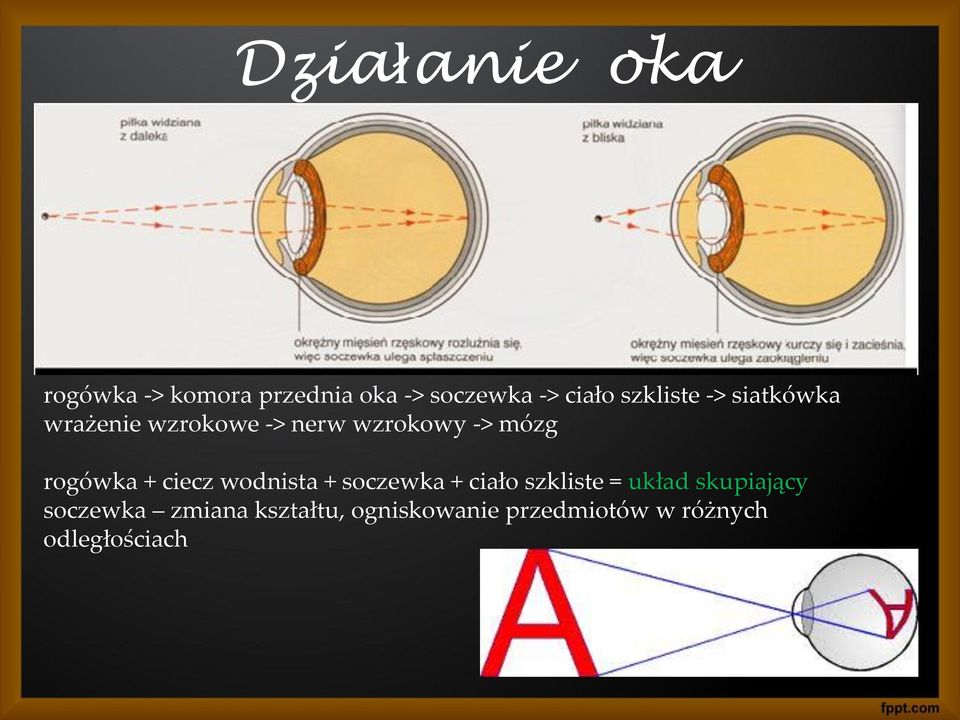

15 Działanie oka rogówka -> komora przednia oka -> soczewka -> ciało szkliste -> siatkówka wrażenie wzrokowe -> nerw wzrokowy -> mózg rogówka + ciecz wodnista + soczewka + ciało szkliste = układ skupiający soczewka zmiana kształtu, ogniskowanie przedmiotów w różnych odległościach

rogówka + ciecz wodnista + soczewka + ciało szkliste = układ

Widzenie barw Krzysztof Korona Fizyka w doświadczeniach okno optyczne 400 nm ( barwa fioletowa) 700 nm (barwa czerwona) uzależnione od właściwości f izyko chemicznych oka, podczerwień oraz

16 Widzenie barw Krzysztof Korona Fizyka w doświadczeniach okno optyczne 400 nm ( barwa fioletowa) 700 nm (barwa czerwona) uzależnione od właściwości f izyko chemicznych oka, podczerwień oraz ultrafiolet są niewidoczne czopki: niebieskie ( krótkofalowe), średniofalowe (zielone), długofalowe (czerwone), wyposażone w różne typy barwników, mózg analizuje stosunek natężeń dla każdego koloru i interpoluje barwę wynikową mieszanie addytywne barw

czopki: niebieskie ( krótkofalowe), średniofalowe (zielone), długofalowe (czerwone), wyposażone w różne typy

17 Podsumowanie 1. Rogówka 2. Twardówka 3. Błona naczyniowa 4. Tęczówka 5. Źrenica 5. Soczewka 6. Siatkówka 7. Aparat ochronny 8. Działanie oka 9. Widzenie barw Quiz

18 Widzenie stereoskopowe 2 gałki oczne Ten sam kierunek patrzenia 2 obrazy na siatkówkach Różnica obrazów = informacja o odległości 1. Naturalne - wrażenie trójwymiarowości wraz z oceną odległości do poszczególnych obiektów - osiągane dzięki dwuocznej obserwacji rzeczywistości 2. Sztuczne - model utworzony na podstawie stereoskopowej pary zdjęć, obserwacje na 2 zdjęciach, które stanowią rzut środkowy tego obiektu z 2 różnych miejsc w przestrzeni

Naturalne - wrażenie trójwymiarowości wraz z oceną odległości do poszczególnych obiektów - osiągane dzięki

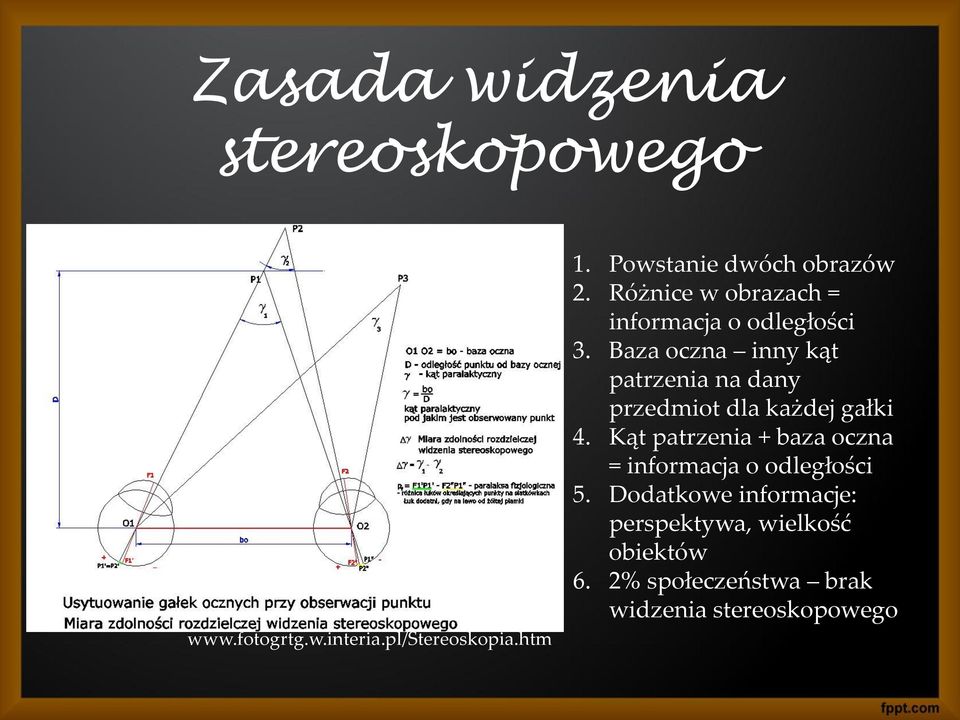

19 Zasada widzenia stereoskopowego 1. Powstanie dwóch obrazów 2. Różnice w obrazach = informacja o odległości 3. Baza oczna inny kąt patrzenia na dany przedmiot dla każdej gałki 4. Kąt patrzenia + baza oczna = informacja o odległości 5. Dodatkowe informacje: perspektywa, wielkość obiektów 6. 2% społeczeństwa brak widzenia stereoskopowego

Baza oczna inny kąt patrzenia na dany przedmiot dla każdej gałki 4.

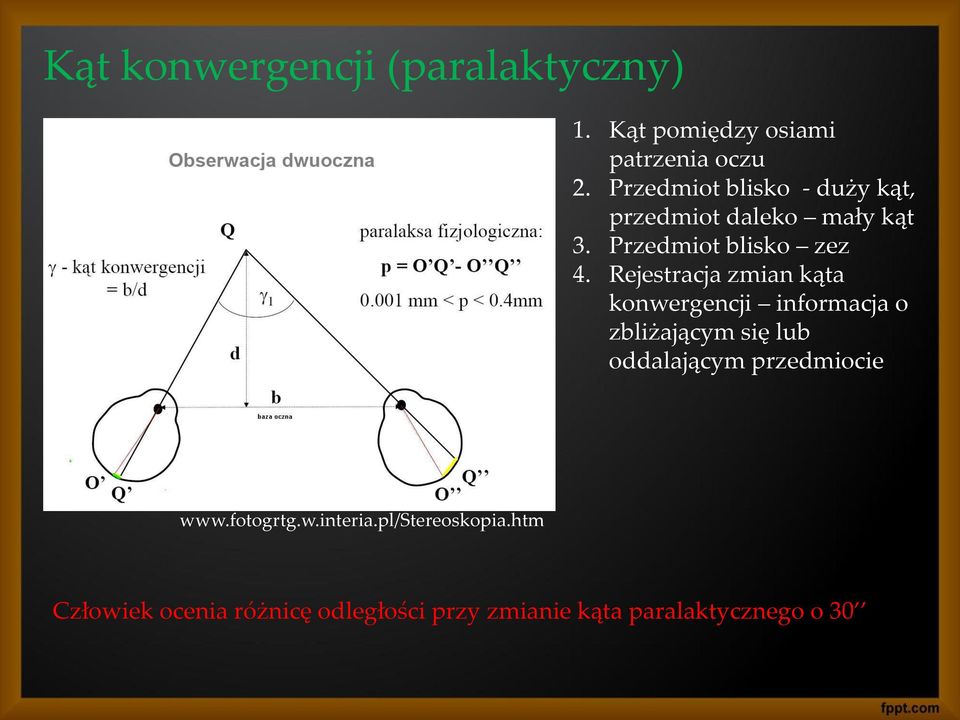

20 Kąt konwergencji (paralaktyczny) 1. Kąt pomiędzy osiami patrzenia oczu 2. Przedmiot blisko - duży kąt, przedmiot daleko mały kąt 3. Przedmiot blisko zez 4. Rejestracja zmian kąta konwergencji informacja o zbliżającym się lub oddalającym przedmiocie Człowiek ocenia różnicę odległości przy zmianie kąta paralaktycznego o 30

Rejestracja zmian kąta konwergencji informacja o zbliżającym się lub oddalającym

21 Paralaksa fizjologiczna Paralaksa fizjologiczna jest to różnica łuków określających położenie odpowiadających sobie punktów na siatkówkach Przy zadanym punkcie obserwacji dwuocznej oglądający widzi tylko te przedmioty wokół wybranego punktu, które znajdują się w polu ostrego widzenia oczu i znajdują się w zasięgu różnicy kątów paralaktycznych obejmujących wartość nie większą niż 70'

22 Obrazy tego samego punktu przedmiotu otrzymane na 2 siatkówkach ocznych nazywają sie punktami odpowiadającymi sobie, a promienie odwzorowujące te obrazy i przechodzące przez środki soczewek ocznych - odpowiadającymi sobie promieniami.

23 Podstawowe pojęcia kąt widzenia - kąt jaki tworzą promienie biegnące od skrajnych punktów oglądanej prze oko przestrzeni do środka oka, w poziomie 160 st., w pionie 130st. pole widzenia - zbiór wszystkich punktów, które mogą być spostrzeżone, jeśli głowa i oko są nieruchome. pole patrzenia - zbiór wszystkich punktów, które mogą być spostrzeżone, jeśli głowa jest nieruchoma a oko w ruchu kąt wyraźnego widzenia - kąt ograniczony promieniami biegnącymi ze środka soczewki oka do brzegów plamki żółtej, przy oglądaniu przedmiotów odległych - wynosi ok. 2 st.. Dla większych obiektów ruchy skokowe-> rzutowanie obrazu na siatkówkę

24 Ostrość stereoskopowego widzenia pierwszego rzędu - najmniejsza różnica kątów paralaktycznych do 2 punktów, przy której jesteśmy w stanie rozróżnić je w przestrzeni. Na drodze doświadczalnej wynosi 30" Ostrość stereoskopowego widzenia drugiego rzędu - najmniejsza różnica kątów paralaktycznych do 2 linii pionowych, przy której jesteśmy w stanie rozróżnić te linie w przestrzeni. Doświadczalnie ostrość ta wynosi 10" tracimy właściwości rozróżniania głębokości przedmiotów w odległości większej niż 450 m

25 Wykonywanie zdjęć stereoskopowych: Dwa zdjęcia wykonane z dwóch różnych punktów przestrzeni Osie kamer równoległe do siebie Skala zdjęć nie może się różnić o więcej niż 15% Stereogram para zdjęć tego samego obiekt, zdjęcie lewe i zdjęcie prawe wykonane z różnych miejsc bazy

26 Warunki uzyskania efektu stereoskopowego 1. Obydwa zdjęcia powinny być wykonane w podobnej skali, nie różniącej się więcej niż 15% 2. Każde oko powinno obserwować odpowiednie zdjęcie (lewe oko - lewe zdjęcie, prawe oko - prawe zdjęcie) 3. Zdjęcia należy obserwować z odległości dobrego widzenia, tj. ok. 25 cm

27 Punkty obserwuje się w płaszczyznach rdzennych wyznaczonych przez obywa środki rzutów i obserwowany punkt. Podczas obserwacji zdjęć powinny one mieć takie położenie jak podczas fotografowania Podczas obserwacji fotogramów (pojedynczych zdjęć) ułożonych płasko, należy je tak skręcić aby promienie rdzenne tworzyły jedną prostą.

28 Stereoskop Stereoskop mostkowy przeznaczony do polowej obserwacji stereogramów w trakcie konfrontacji zdjęć z terenem. Stereoskop zwierciadlany przeznaczony do kameralnej obserwacji stereogramów. Obserwowane zdjęcia muszą być zestrojone po bzie czyli: punkty główne zdjęć muszą leżeć na jednej prostej odpowiadające sobie punkty na obu zdjęciach muszą leżeć na jednej prostej odpowiadające sobie szczegóły są widoczne w środku pola widzenia każdej z lup

29 Podsumowanie 1. Podstawowe pojęcia 2. Zasada widzenia stereoskopowego 3. Kąt konwergencji 4. Paralaksa fizjologiczna 5. Warunki uzyskania efektu stereoskopowego 6. Stereoskop zwierciadlany Ćwiczenie do wykonania 1. Metody uzyskiwania sztucznego efektu stereoskopowego: metoda anaglifowa, metoda migających przesłon, metoda polaroidów, metoda optyczna

30 Bibliografia Odkrywcy.pl 3. Marian Brunon Piasecki Fotogrametria lotnicza i naziemna
