1 Fotogrametria ćwiczenia Uniwersytet Rolniczy Katedra Geodezji Rolnej, Katastru i Fotogrametrii

2 Dane kontaktowe : mgr inż. Magda Pluta kontakt@magdapluta.pl Strona internetowa: Konsultacje: czwartek, godz Pokój: 226 Sekcja Fotogrametrii

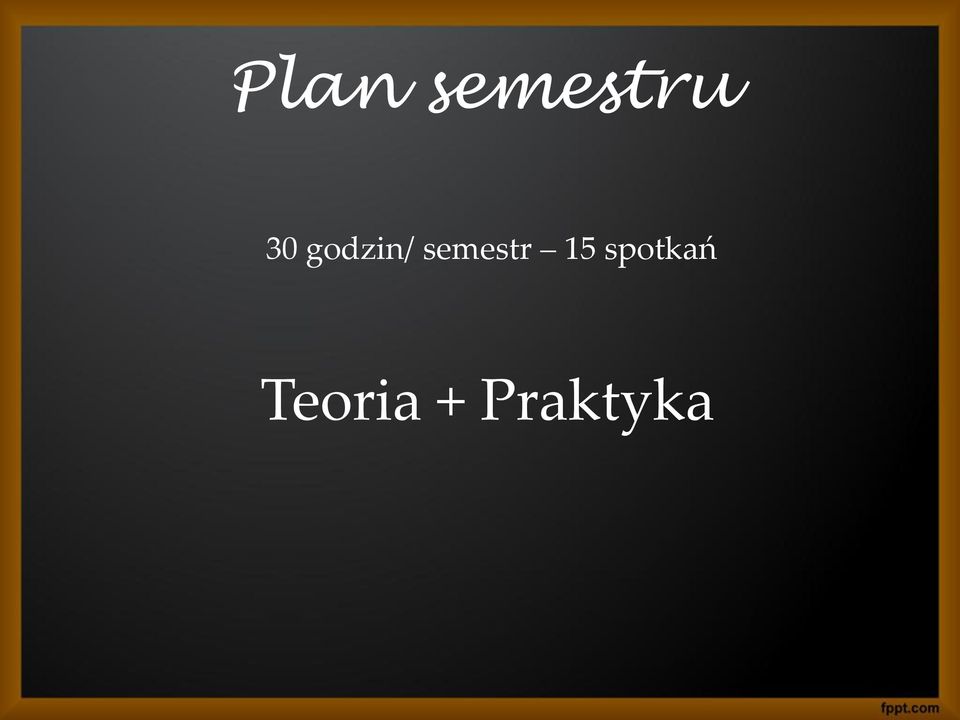

3 Plan semestru 30 godzin/ semestr 15 spotkań Teoria + Praktyka

4 Zaliczenie semestru Warunkiem zaliczenia jest oddanie wszystkich ćwiczeń oraz zaliczenie kolokwium oraz uzyskanie średniej ocen na poziomie 3.0, a także spełnienie warunku obecności na zajęciach. Obecność na zajęciach: 1 nieobecność nieusprawiedliwiona pozostałe nieobecności usprawiedliwione zwolnieniem lekarskim w przypadku większej liczby nieobecności nieusprawiedliwionych - brak zaliczenia semestru.

Obecność na zajęciach: 1 nieobecność nieusprawiedliwiona pozostałe nieobecności usprawiedliwione

5 Ćwiczenia: ćwiczenia do wykonania samodzielnie, zadane po zajęciach mail: format pdf czas wykonania: 2 tyg. od daty zadania czas sprawdzenia: 2 tyg. od dnia otrzymania. w przypadku błędnie wykonanego ćwiczenia ( błędy merytoryczne ) ćwiczenia podlegają zwrotowi. Czas poprawy zwróconego ćwiczenia 1 tydzień, każda poprawa obniża ocenę o pół stopnia w stosunku do oceny wyjściowej uzyskanej za ćwiczenie zwrócone do poprawy ćwiczenie nie oddane w terminie uznane będzie za niezliczone, ocena niedostateczna, obowiązek oddania ćwiczenia przed zakończeniem semestru. W przypadku nieoddania wszystkich ćwiczeń - brak zaliczenia semestru ćwiczenia oceniane będą pod kątem merytorycznym, estetycznym, sposobie podejścia do tematu w przypadku ćwiczeń rażąco podobnych do siebie wszystkie tematy otrzymują ocenę niedostateczną ocena wyliczana będzie jako średnia arytmetyczna z otrzymanych ocen za ćwiczenia ( liczone są wszystkie oceny ) nieobecność na zajęciach nie zwalnia z obowiązku wykonania ćwiczenia zadanego na tych zajęciach.

Czas poprawy zwróconego ćwiczenia 1 tydzień, każda poprawa obniża ocenę o pół stopnia w stosunku do oceny wyjściowej uzyskanej za ćwiczenie zwrócone do poprawy ćwiczenie nie oddane w terminie uznane

6 Kolokwium zaliczeniowe: Przewidziane jest jedno kolokwium pisemne z materiału omawianego na zajęciach oraz materiału opracowanego w ćwiczeniach. Kolokwium będzie dotyczyło podstawowych zagadnień. Drugi termin jest ustny i będzie dotyczył osób, które nie zaliczą terminu I, będą chciały poprawić ocenę z terminu I, zostaną przyłapani na ściągani

Kolokwium będzie dotyczyło podstawowych zagadnień.

7 photos światło gramma zapis metreo pomiar

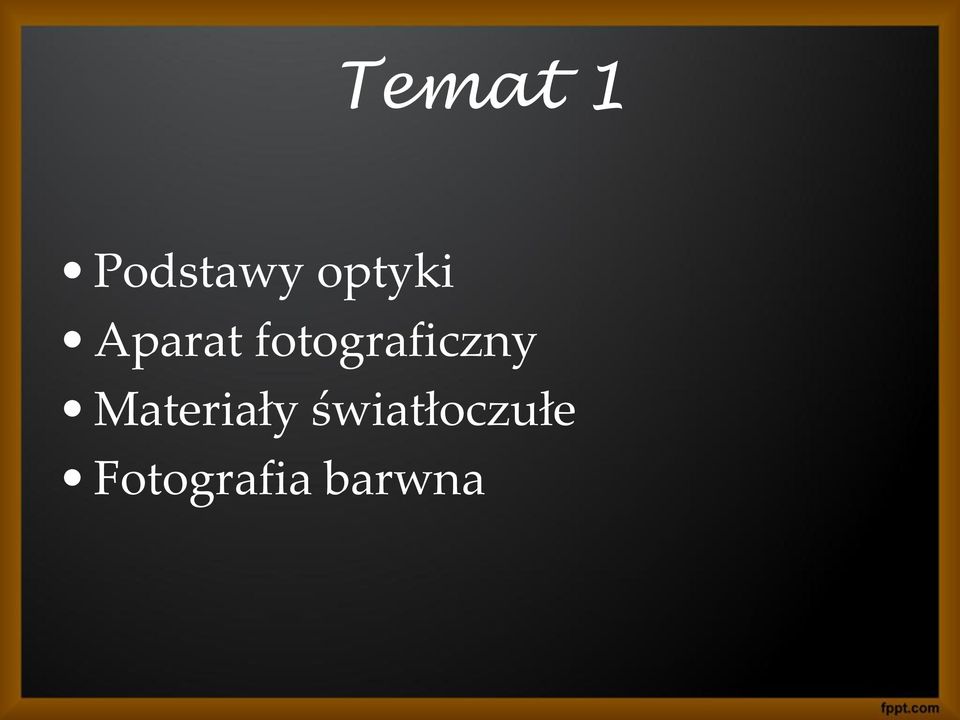

8 Temat 1 Podstawy optyki Aparat fotograficzny Materiały światłoczułe Fotografia barwna

9 Podstawy optyki Prawo załamania światła Mówi o zmianie kierunku biegu promienia po przejściu przez granicę ośrodków przeźroczystych o różnych współczynnikach załamania. Współczynnik załamania światła jest miarą zmiany prędkości rozchodzenia się fali w danym ośrodku w stosunku do prędkości w innym ośrodku

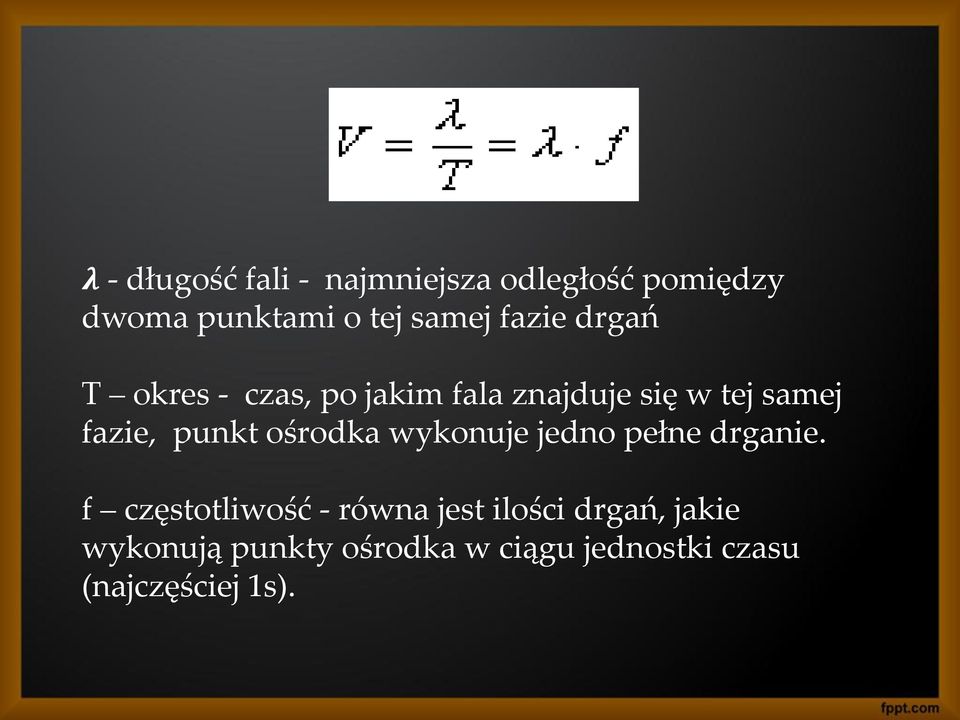

10 λ - długość fali - najmniejsza odległość pomiędzy dwoma punktami o tej samej fazie drgań T okres - czas, po jakim fala znajduje się w tej samej fazie, punkt ośrodka wykonuje jedno pełne drganie. f częstotliwość - równa jest ilości drgań, jakie wykonują punkty ośrodka w ciągu jednostki czasu (najczęściej 1s).

punkt ośrodka wykonuje jedno pełne drganie.

11 Prawo załamania światła

12 Postać podstawowa (I) Postać II Postać III Stosunek sinusa kąta padania, do sinusa kąta załamania jest dla danych ośrodków stały i równy stosunkowi prędkości fali w ośrodku pierwszym, do prędkości fali w ośrodku drugim. Stosunek sinusa kąta padania, do sinusa kąta załamania jest równy stosunkowi bezwzględnego wsp. załamania ośrodka do którego przechodzi fala, do bezwzględnego wsp. załamania ośrodka, z którego fala pada na powierzchnię rozgraniczającą oba ośrodki. Stosunek sinusa kąta padania do sinusa kąta załamania jest równy względnemu wsp. załamania światła ośrodka do którego światło wpada względem ośrodka z którego światło wychodzi.

załamania ośrodka do którego przechodzi fala, do bezwzględnego wsp. załamania ośrodka, z którego fala pada na powierzchnię rozgraniczającą oba ośrodki.

13 Uzyskanie wyraźnego obrazu w optyce możliwe jest dzięki prawu załamania światła. Umożliwia nam uzyskanie obrazu punktu z którego wychodzą promienie, po przejściu przez soczewkę te promienie skupiają się w jednym miejscu.

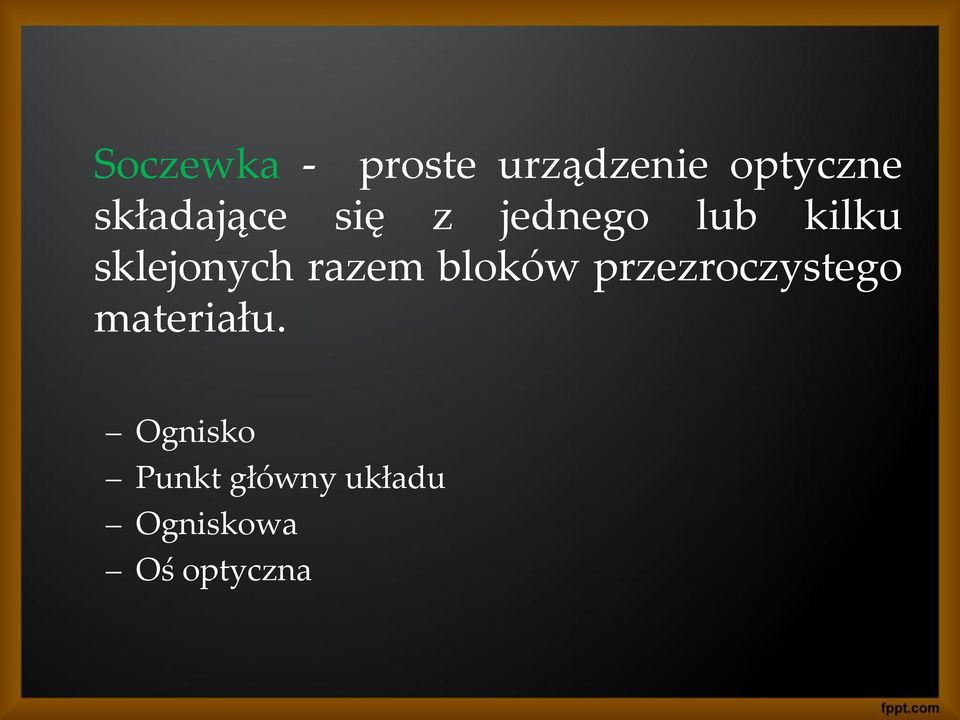

14 Soczewka - proste urządzenie optyczne składające się z jednego lub kilku sklejonych razem bloków przezroczystego materiału. Ognisko Punkt główny układu Ogniskowa Oś optyczna

15 Ognisko Punkt główny układu

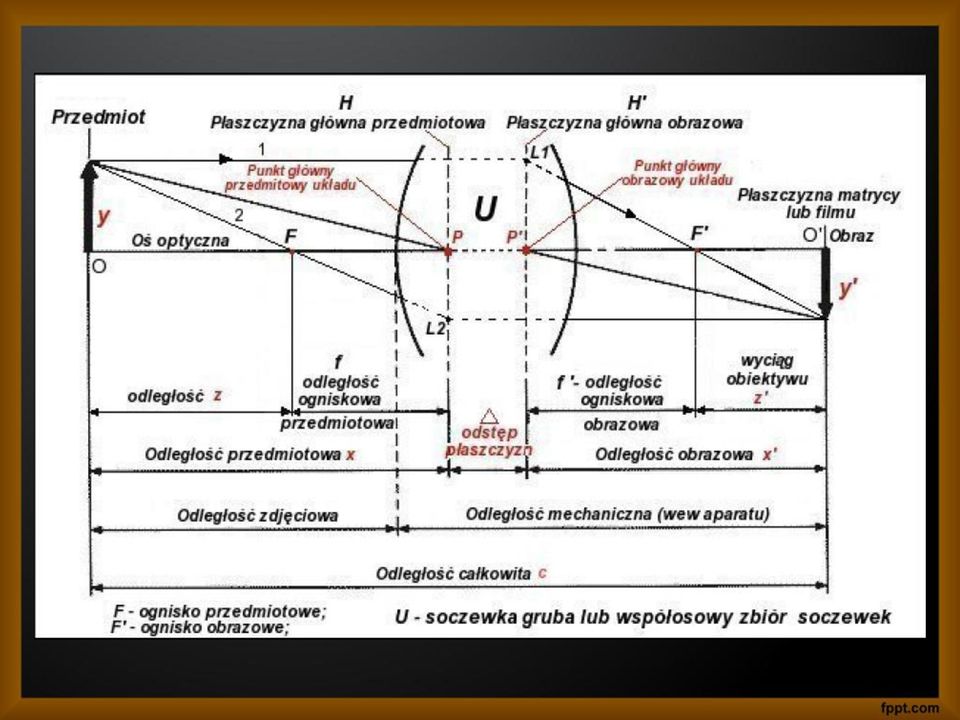

17 Konstrukcja obrazu przez soczewkę

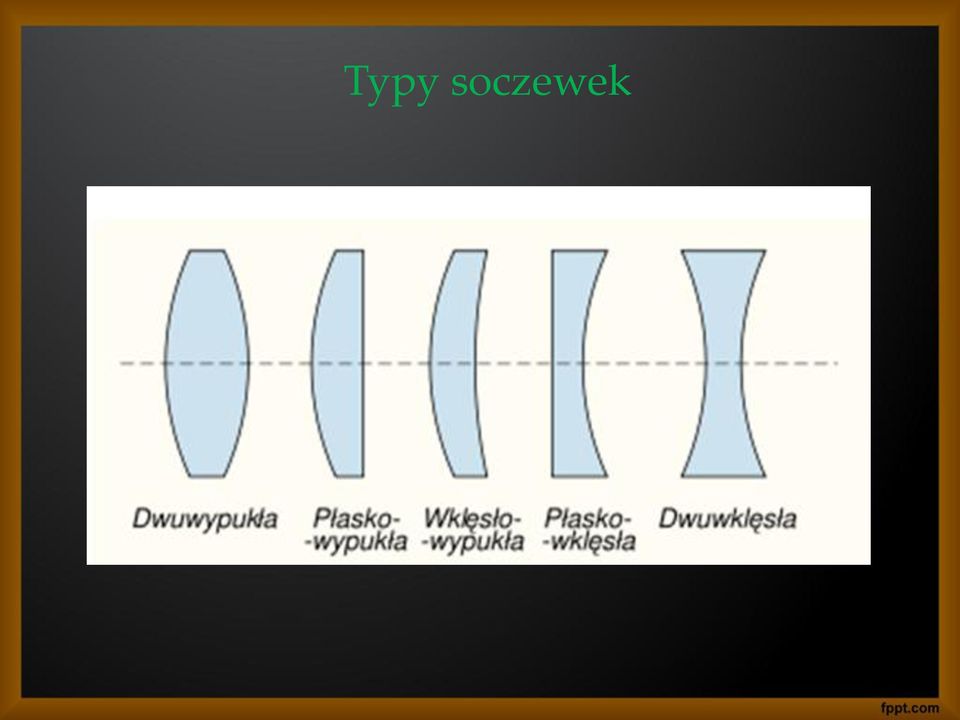

18 Typy soczewek

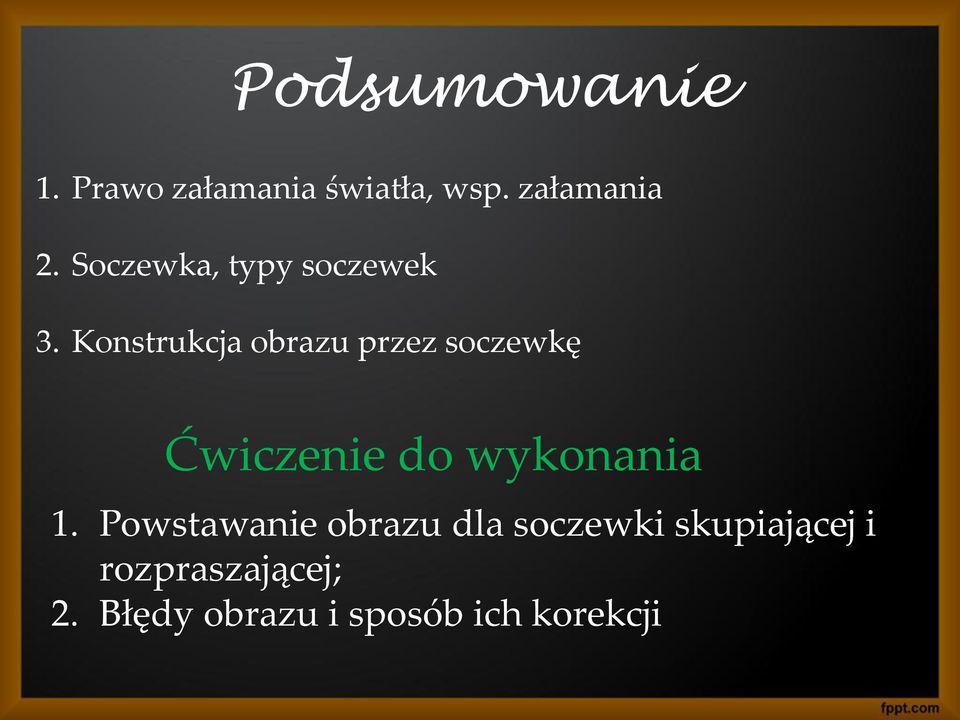

19 Podsumowanie 1. Prawo załamania światła, wsp. załamania 2. Soczewka, typy soczewek 3. Konstrukcja obrazu przez soczewkę Ćwiczenie do wykonania 1. Powstawanie obrazu dla soczewki skupiającej i rozpraszającej; 2. Błędy obrazu i sposób ich korekcji

Konstrukcja obrazu przez soczewkę Ćwiczenie do wykonania 1.

20 Aparaty fotograficzne

21 Camera Obscura

22 Podstawowa budowa aparatu fotograficznego ciemna optyczna przestrzeń szczelnie osłonięta przed światłem zewnętrznym czołówka z osadzonym w niej obiektywem urządzenie w płaszczyźnie obrazu optycznego na którym możemy umieścić materiał światłoczuły. migawka - mechanizm do dozowania światła

23 Obiektyw Obiektyw fotograficzny jest zawsze układem skupiającym, układ optyczny składa się z soczewki lub ich układu. Charakteryzujemy go poprzez: ogniskową otwór czynny otwór względny przysłona kąt widzenia migawka

24 1. Ogniskowa ( odl. ogniskowa ), obraz w okręgu o średnicy równej ogniskowej będzie bez abberacji i zgodny z zasadami rzutu środkowego; aparaty długoogniskowe (wąskokątne), krótkoogniskowe (szerokokątne), zmienno ogniskowe, stałoogniskowe 2. Otwór czynny (średnica - d) Powierzchnia obiektywu przez którą światło wnika do aparatu. Wielkość otworu obiektywu przy ustawieniu określonej przysłony, zmienia się wraz ze zmianą wielkości przysłony. 3. Przysłona nastawiając odpowiednią wartość, dozujemy ilość światła wpadającego do aparatu 4. Otwór względny informuje o ilości światła, jaką przepuszcza obiektyw do wnętrza aparatu fotograficznego przypadającej na jednostkę powierzchni materiału światłoczułego. Jest to liczbowy stosunek średnicy otworu obiektywu do jego ogniskowej. 5. Kąt widzenia 6. Migawka - jest częścią aparatu fotograficznego służącą do odsłaniania na odpowiedni czas a następnie zasłaniania z powrotem materiału światłoczułego lub przetwornika optoelektronicznego w celu jego prawidłowej ekspozycji czyli dostarczenia odpowiedniej ilości światła padającego przez obiektyw

25 Zasady użytkowania Ostrość + proporcje

26 Głębia ostrości - jest zjawiskiem wynikającym głównie z fizjologii postrzegania. Jest to zakres odległości, w którym fotografowane obiekty wydają się być przedstawione ostro. Źródło:

27 Krążek nieostrości Źródło: Odległość hiperfokalna - jest to taka odległość ostrzenia, dla której dalszy kraniec głębi ostrości obejmuje nieskończoność. Bliższy kraniec strefy ostrego odwzorowania znajduje się zaś w połowie odległości hiperfokalnej od aparatu. Źródło:

28 Głębia ostrości zależy od: Wartości przysłony Ogniskowej obiektywu Odległości od fotografowanego motywu

29 Praca przysłoną Głębia ostrości jest tym mniejsza, im większy jest otwór przysłony. liczba przysłony, określa ile światła dociera do matrycy aparatu w stosunku do ilości światła wpadającego do obiektywu Źródło:

30 Źródło:

31 Źródło:

32 Wykorzystanie ogniskowej Im krótsza jest ogniskowa obiektywu, tym większa jest głębia ostrości. Źródło:

33 Wpływ odległości Głębia ostrości zależna jest od odległości obiektyw - obiekt. Im dalej znajduje się on od obiektywu, tym mniejsza jest głębia ostrości.

34 Ostrość ustawiona na przód - większa głębia ostrości Źródło: Ostrość ustawiona na tył - mniejsza głębia ostrości Źródło:

35 Podsumowanie 1. Budowa aparatu fotograficznego 2. Zasada użytkowania 3. Głębia ostrości

36 Materiały światłoczułe

37 Reakcja fotochemiczna Aby reakcja fotochemiczna mogła zajść, muszą być spełnione dwie zależności: 1. Foton, może wywołać reakcję fotochemiczną tylko wtedy gdy posiada dostateczną ilość energii. 2. Substancja ulegająca reakcji powinna pochłonąć foton niosący odpowiednią energię..

38 Ćwiczenie do wykonania omówić: warstwa światłoczuła obraz utajony negatyw pozytyw wywoływanie utrwalanie płukanie

39 Fotografia barwna

40 Postrzeganie barw Źródło: psychofizjologiczna analiza procesu widzenia - wykłady

41 Podział barw Barwy chromatyczne Barwy achromatyczne Źródło: psychofizjologiczna analiza procesu widzenia - wykłady

42 Czerwona pomarańczowa żółta zielona niebieska - fioletowa Źródło: psychofizjologiczna analiza procesu widzenia - wykłady

43 Mieszanie addytywne barw Do jednej wiązki światła o pewnej barwie dodawana jest druga o innej barwie, wyniku czego powstaje wrażenie barwy trzeciej. Źródło: psychofizjologiczna analiza procesu widzenia - wykłady

44 Mieszanie substraktywne barw Powstaje w wyniku odejmowania od wiązki światła określonych długości świateł, w wyniku czego przefiltrowane światło wywołuje wrażenie innej barwy.. Źródło: psychofizjologiczna analiza procesu widzenia - wykłady

45 Natężenie światła Źródło: psychofizjologiczna analiza procesu widzenia - wykłady

46 Kontrast Źródło: psychofizjologiczna analiza procesu widzenia - wykłady

47 Aktywność barw Źródło: psychofizjologiczna analiza procesu widzenia - wykłady

48 Moc oddziaływania Źródło: psychofizjologiczna analiza procesu widzenia - wykłady

49 Fotografia barwna RED + GREEN + BLUE 1. Podłoże z tworzywa sztucznego 2. Warstwa przeciwodblaskowa 3. Emulsje 4. Filtr ultrafioletowy 5. Warstwa ochronna

50 Jak powstaje barwa? Metoda substraktywna odejmowanie barw pochłanianie poszczególnych kolorów poprzez odpowiednie filtry Kolory podstawowe: niebieski + zielony = niebiesko - zielony zielony + czerwony = żółty czerwony + niebieski = purpurowy niebieski + zielony + czerwony = biały Filtry są w kolorach dopełniających Filtr niebiesko zielony zarejestruje czerwony Filtr żółty zarejestruje kolor niebieski Filtr purpurowy zarejestruje kolor zielony

51 źródło:

52 Podsumowanie 1. Postrzeganie barw 2. Podział barw 3. Addytywne mieszanie barw 4. Substraktywne mieszanie barw 5. Natężenie światła 6. Kontrast 7. Aktywność barw 8. Moc oddziaływania 9. Fotografia barwna

53 Bibliografia Tadeusz Guethner Podstawy fotografii serwis omikron

54 Skaning laserowy budynku dydaktycznego Tomasz Noszczyk, Łukasz Mikołajczyk
