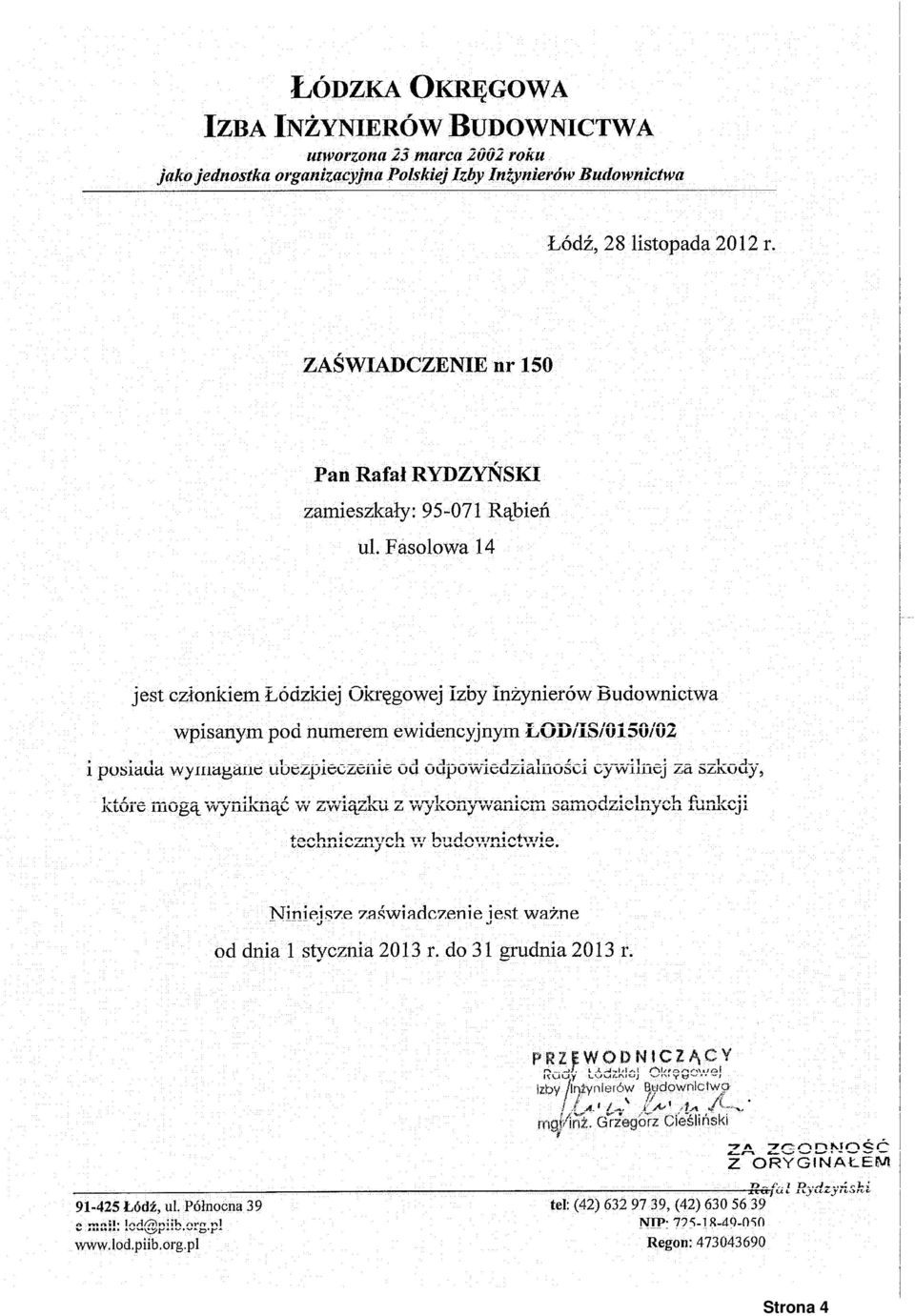

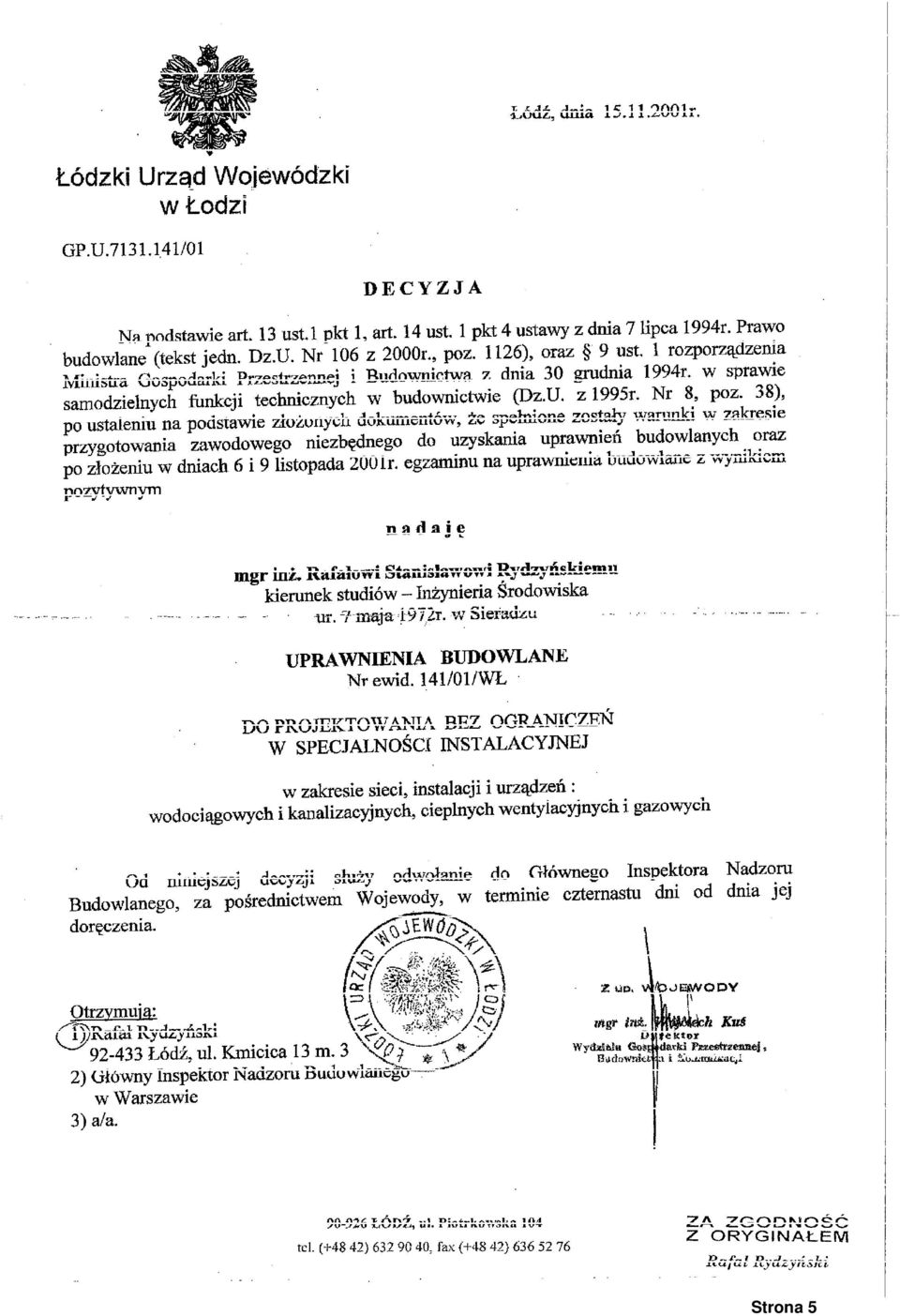

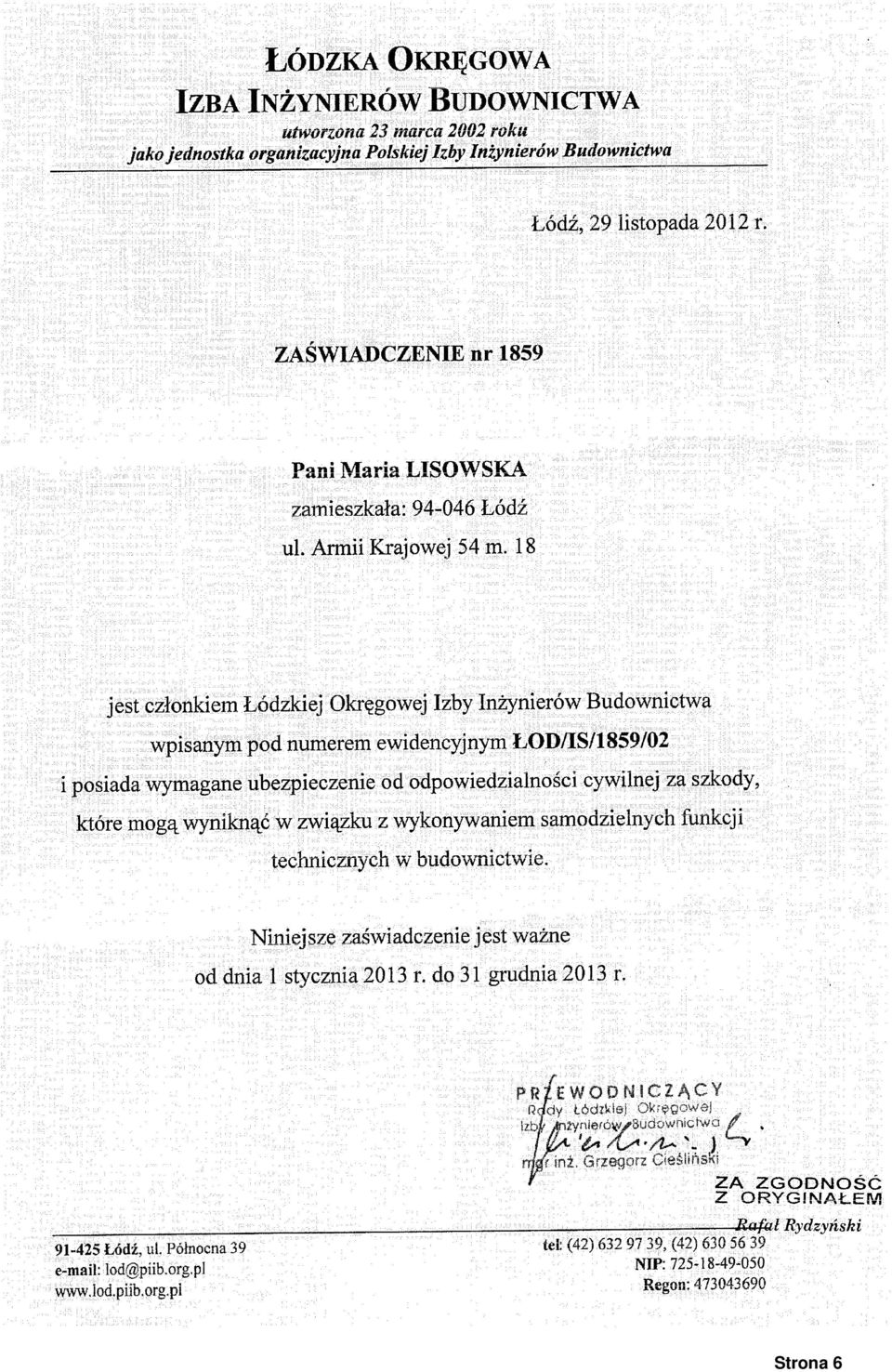

1 Spis zawartości projektu budowlanego: Oświadczenie projektanta i sprawdzającego... 3 Kopia zaświadczenia ŁOIIB 2013r. projektanta... 4 Kopia decyzji uprawnień budowlanych projektanta... 5 Kopia zaświadczenia ŁOIIB 2013r. sprawdzającego... 6 Kopia decyzji uprawnień budowlanych sprawdzającego... 7 Opis techniczny projektu... 9 Informacja bezpieczeństwa i ochrony zdrowia...14 Zestawienie materiałów...15 Część rysunkowa: Rys. nr:: Tytuł: Rys. WK.01 Rzut parteru wewnętrzna instalacja wody, Rys. WK.02 Rzut III piętra wewnętrzna instalacja wody, Rys. WK.03 Rzut parteru wewnętrzna instalacja kanalizacji sanitarnej, Rys. WK.04 Rzut III pietra wewnętrzna instalacja kanalizacji sanitarnej, Strona 2

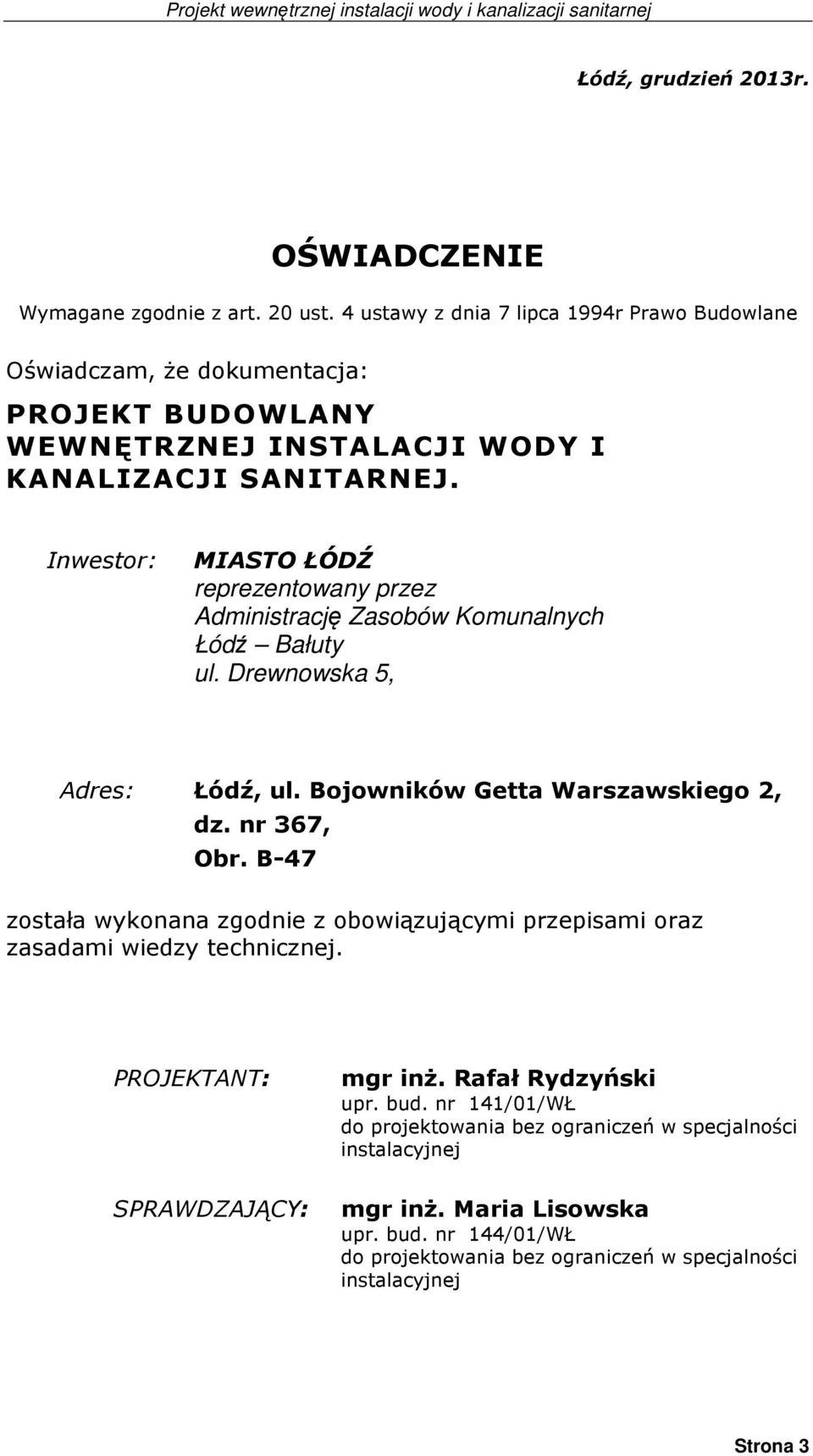

2 Łódź, grudzień 2013r. OŚWIADCZENIE Wymagane zgodnie z art. 20 ust. 4 ustawy z dnia 7 lipca 1994r Prawo Budowlane Oświadczam, że dokumentacja: PROJEKT BUDOWLANY WEWNĘTRZNEJ INSTALACJI WODY I KANALIZACJI SANITARNEJ. Inwestor: MIASTO ŁÓDŹ reprezentowany przez Administrację Zasobów Komunalnych Łódź Bałuty ul. Drewnowska 5, Adres: Łódź, ul. Bojowników Getta Warszawskiego 2, dz. nr 367, Obr. B-47 została wykonana zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. PROJEKTANT: SPRAWDZAJĄCY: mgr inż. Rafał Rydzyński upr. bud. nr 141/01/WŁ do projektowania bez ograniczeń w specjalności instalacyjnej mgr inż. Maria Lisowska upr. bud. nr 144/01/WŁ do projektowania bez ograniczeń w specjalności instalacyjnej Strona 3

3 Strona 4

4 Strona 5

5 Strona 6

6 Strona 7

7 OPIS TECHNICZNY Spis treści 1. Podstawa opracowania Zakres opracowania Obliczenie zapotrzebowania wody Opis instalacji wewnętrznej wody Instalacja wody zimnej Instalacja wody ciepłej Dobór wodomierza mieszkaniowego Armatura Montaż instalacji Próby ciśnieniowe i odbiór techniczny Izolacje i zabezpieczenia antykorozyjne Opis instalacji wewnętrznej kanalizacji Instalacja kanalizacji sanitarnej Próby ciśnieniowe i odbiór techniczny Informacja bezpieczeństwa i ochrony zdrowia Zestawienie materiałów...15 Strona 8

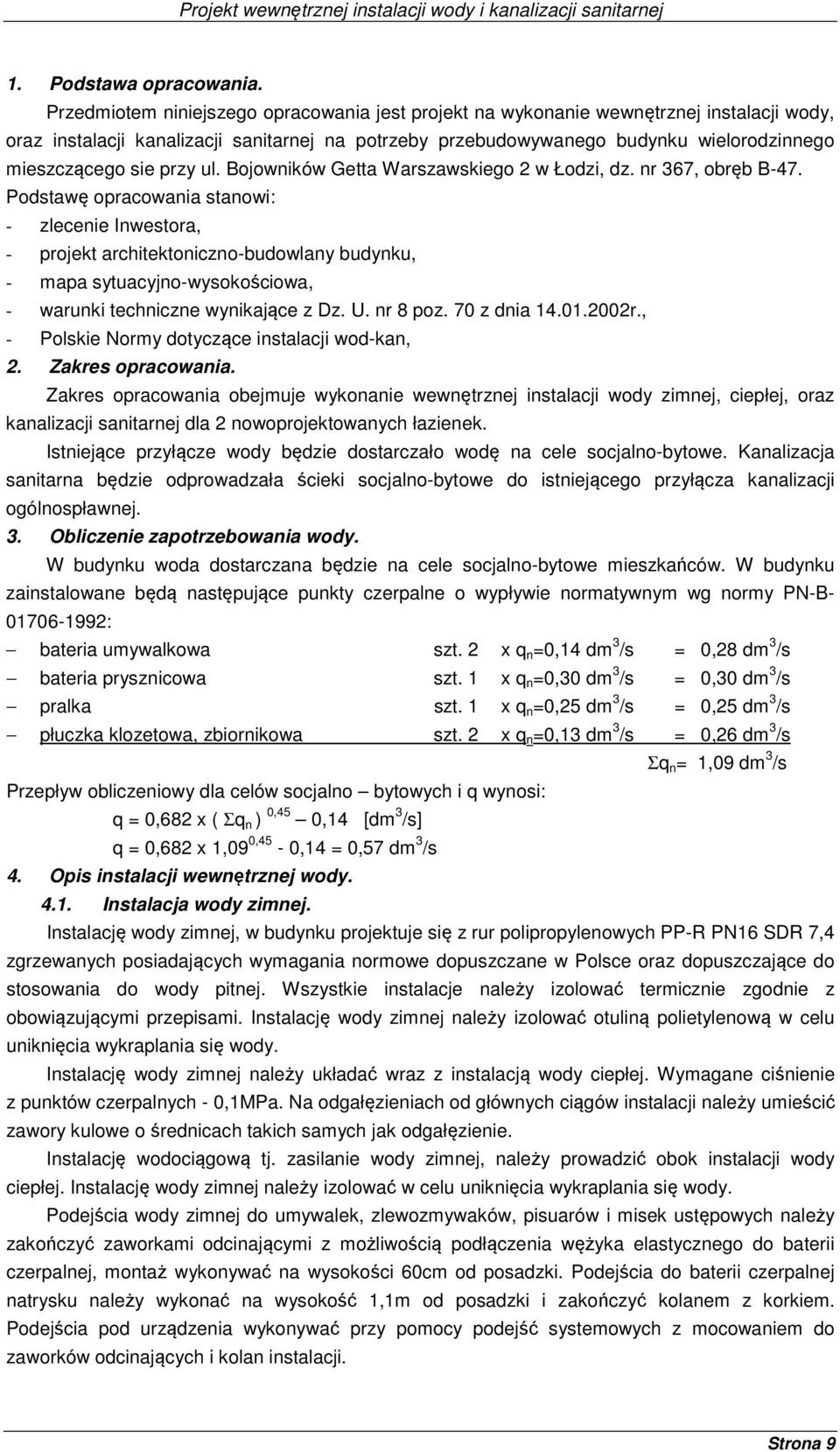

8 1. Podstawa opracowania. Przedmiotem niniejszego opracowania jest projekt na wykonanie wewnętrznej instalacji wody, oraz instalacji kanalizacji sanitarnej na potrzeby przebudowywanego budynku wielorodzinnego mieszczącego sie przy ul. Bojowników Getta Warszawskiego 2 w Łodzi, dz. nr 367, obręb B-47. Podstawę opracowania stanowi: - zlecenie Inwestora, - projekt architektoniczno-budowlany budynku, - mapa sytuacyjno-wysokościowa, - warunki techniczne wynikające z Dz. U. nr 8 poz. 70 z dnia r., - Polskie Normy dotyczące instalacji wod-kan, 2. Zakres opracowania. Zakres opracowania obejmuje wykonanie wewnętrznej instalacji wody zimnej, ciepłej, oraz kanalizacji sanitarnej dla 2 nowoprojektowanych łazienek. Istniejące przyłącze wody będzie dostarczało wodę na cele socjalno-bytowe. Kanalizacja sanitarna będzie odprowadzała ścieki socjalno-bytowe do istniejącego przyłącza kanalizacji ogólnospławnej. 3. Obliczenie zapotrzebowania wody. W budynku woda dostarczana będzie na cele socjalno-bytowe mieszkańców. W budynku zainstalowane będą następujące punkty czerpalne o wypływie normatywnym wg normy PN-B : bateria umywalkowa szt. 2 x q n =0,14 dm 3 /s = 0,28 dm 3 /s bateria prysznicowa szt. 1 x q n =0,30 dm 3 /s = 0,30 dm 3 /s pralka szt. 1 x q n =0,25 dm 3 /s = 0,25 dm 3 /s płuczka klozetowa, zbiornikowa szt. 2 x q n =0,13 dm 3 /s = 0,26 dm 3 /s Σq n = 1,09 dm 3 /s Przepływ obliczeniowy dla celów socjalno bytowych i q wynosi: q = 0,682 x ( Σq n ) 0,45 0,14 [dm 3 /s] q = 0,682 x 1,09 0,45-0,14 = 0,57 dm 3 /s 4. Opis instalacji wewnętrznej wody Instalacja wody zimnej. Instalację wody zimnej, w budynku projektuje się z rur polipropylenowych PP-R PN16 SDR 7,4 zgrzewanych posiadających wymagania normowe dopuszczane w Polsce oraz dopuszczające do stosowania do wody pitnej. Wszystkie instalacje należy izolować termicznie zgodnie z obowiązującymi przepisami. Instalację wody zimnej należy izolować otuliną polietylenową w celu uniknięcia wykraplania się wody. Instalację wody zimnej należy układać wraz z instalacją wody ciepłej. Wymagane ciśnienie z punktów czerpalnych - 0,1MPa. Na odgałęzieniach od głównych ciągów instalacji należy umieścić zawory kulowe o średnicach takich samych jak odgałęzienie. Instalację wodociągową tj. zasilanie wody zimnej, należy prowadzić obok instalacji wody ciepłej. Instalację wody zimnej należy izolować w celu uniknięcia wykraplania się wody. Podejścia wody zimnej do umywalek, zlewozmywaków, pisuarów i misek ustępowych należy zakończyć zaworkami odcinającymi z możliwością podłączenia wężyka elastycznego do baterii czerpalnej, montaż wykonywać na wysokości 60cm od posadzki. Podejścia do baterii czerpalnej natrysku należy wykonać na wysokość 1,1m od posadzki i zakończyć kolanem z korkiem. Podejścia pod urządzenia wykonywać przy pomocy podejść systemowych z mocowaniem do zaworków odcinających i kolan instalacji. Strona 9

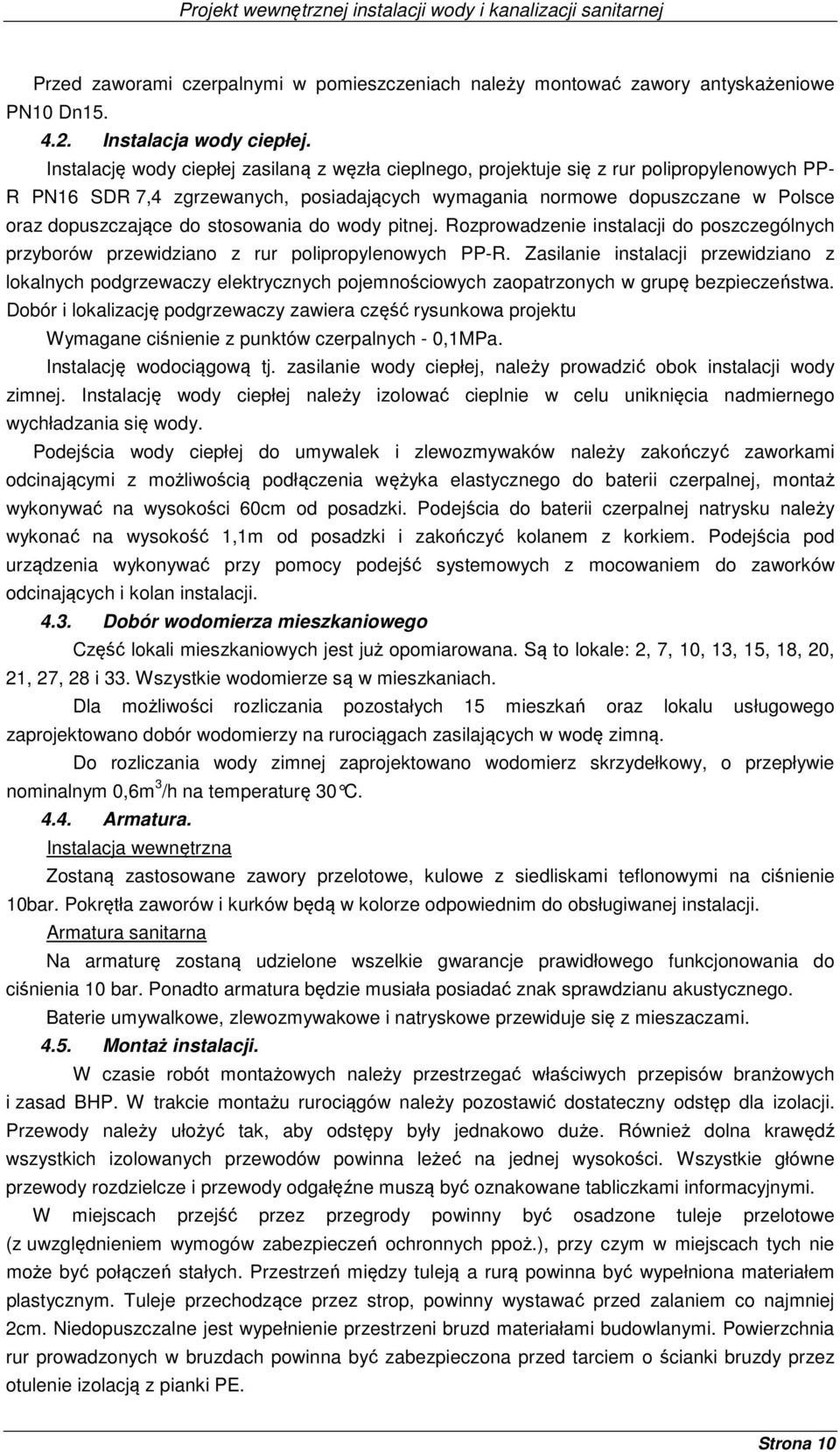

9 Przed zaworami czerpalnymi w pomieszczeniach należy montować zawory antyskażeniowe PN10 Dn Instalacja wody ciepłej. Instalację wody ciepłej zasilaną z węzła cieplnego, projektuje się z rur polipropylenowych PP- R PN16 SDR 7,4 zgrzewanych, posiadających wymagania normowe dopuszczane w Polsce oraz dopuszczające do stosowania do wody pitnej. Rozprowadzenie instalacji do poszczególnych przyborów przewidziano z rur polipropylenowych PP-R. Zasilanie instalacji przewidziano z lokalnych podgrzewaczy elektrycznych pojemnościowych zaopatrzonych w grupę bezpieczeństwa. Dobór i lokalizację podgrzewaczy zawiera część rysunkowa projektu Wymagane ciśnienie z punktów czerpalnych - 0,1MPa. Instalację wodociągową tj. zasilanie wody ciepłej, należy prowadzić obok instalacji wody zimnej. Instalację wody ciepłej należy izolować cieplnie w celu uniknięcia nadmiernego wychładzania się wody. Podejścia wody ciepłej do umywalek i zlewozmywaków należy zakończyć zaworkami odcinającymi z możliwością podłączenia wężyka elastycznego do baterii czerpalnej, montaż wykonywać na wysokości 60cm od posadzki. Podejścia do baterii czerpalnej natrysku należy wykonać na wysokość 1,1m od posadzki i zakończyć kolanem z korkiem. Podejścia pod urządzenia wykonywać przy pomocy podejść systemowych z mocowaniem do zaworków odcinających i kolan instalacji Dobór wodomierza mieszkaniowego Część lokali mieszkaniowych jest już opomiarowana. Są to lokale: 2, 7, 10, 13, 15, 18, 20, 21, 27, 28 i 33. Wszystkie wodomierze są w mieszkaniach. Dla możliwości rozliczania pozostałych 15 mieszkań oraz lokalu usługowego zaprojektowano dobór wodomierzy na rurociągach zasilających w wodę zimną. Do rozliczania wody zimnej zaprojektowano wodomierz skrzydełkowy, o przepływie nominalnym 0,6m 3 /h na temperaturę 30 C Armatura. Instalacja wewnętrzna Zostaną zastosowane zawory przelotowe, kulowe z siedliskami teflonowymi na ciśnienie 10bar. Pokrętła zaworów i kurków będą w kolorze odpowiednim do obsługiwanej instalacji. Armatura sanitarna Na armaturę zostaną udzielone wszelkie gwarancje prawidłowego funkcjonowania do ciśnienia 10 bar. Ponadto armatura będzie musiała posiadać znak sprawdzianu akustycznego. Baterie umywalkowe, zlewozmywakowe i natryskowe przewiduje się z mieszaczami Montaż instalacji. W czasie robót montażowych należy przestrzegać właściwych przepisów branżowych i zasad BHP. W trakcie montażu rurociągów należy pozostawić dostateczny odstęp dla izolacji. Przewody należy ułożyć tak, aby odstępy były jednakowo duże. Również dolna krawędź wszystkich izolowanych przewodów powinna leżeć na jednej wysokości. Wszystkie główne przewody rozdzielcze i przewody odgałęźne muszą być oznakowane tabliczkami informacyjnymi. W miejscach przejść przez przegrody powinny być osadzone tuleje przelotowe (z uwzględnieniem wymogów zabezpieczeń ochronnych ppoż.), przy czym w miejscach tych nie może być połączeń stałych. Przestrzeń między tuleją a rurą powinna być wypełniona materiałem plastycznym. Tuleje przechodzące przez strop, powinny wystawać przed zalaniem co najmniej 2cm. Niedopuszczalne jest wypełnienie przestrzeni bruzd materiałami budowlanymi. Powierzchnia rur prowadzonych w bruzdach powinna być zabezpieczona przed tarciem o ścianki bruzdy przez otulenie izolacją z pianki PE. Strona 10

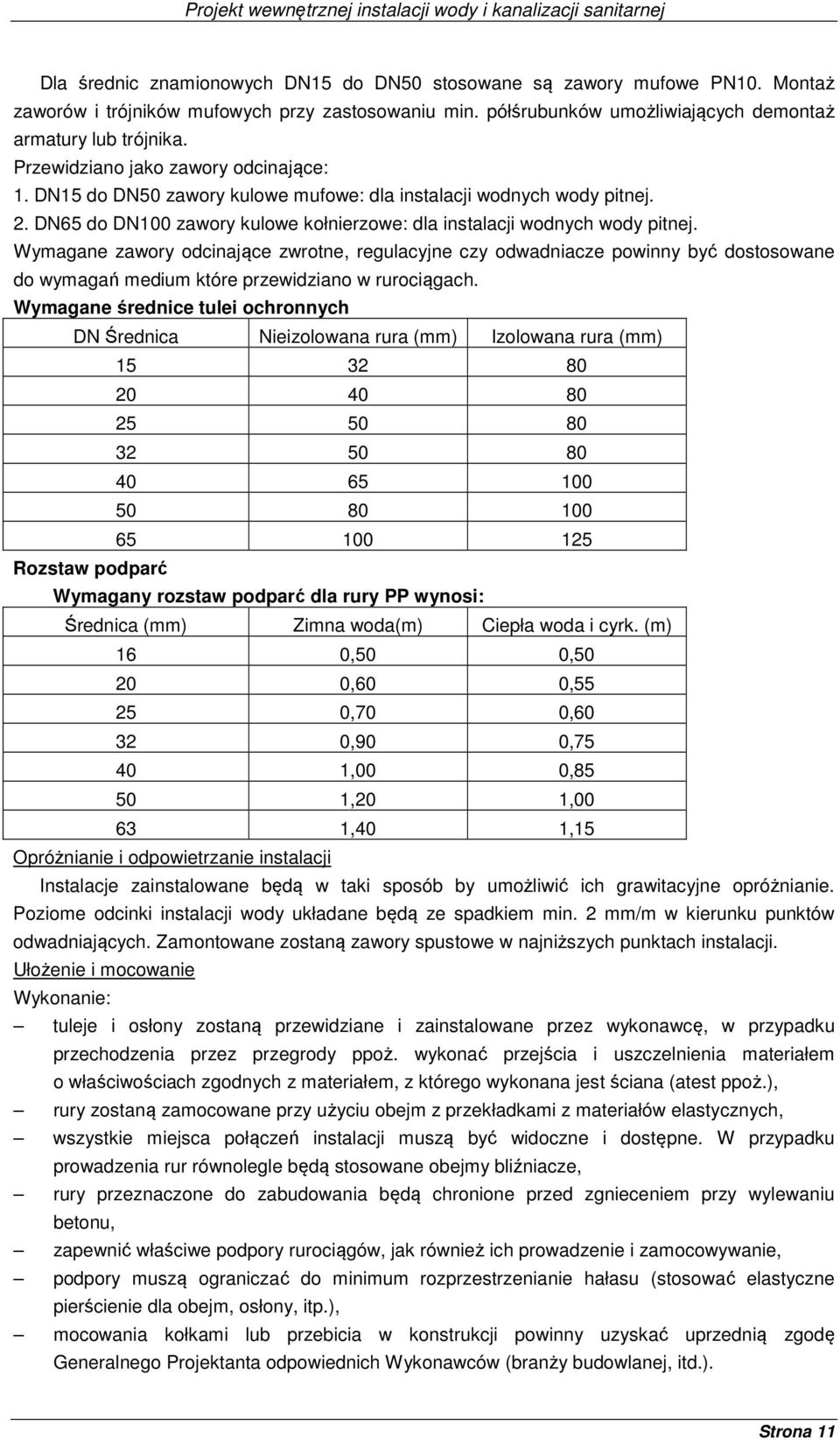

10 Dla średnic znamionowych DN15 do DN50 stosowane są zawory mufowe PN10. Montaż zaworów i trójników mufowych przy zastosowaniu min. półśrubunków umożliwiających demontaż armatury lub trójnika. Przewidziano jako zawory odcinające: 1. DN15 do DN50 zawory kulowe mufowe: dla instalacji wodnych wody pitnej. 2. DN65 do DN100 zawory kulowe kołnierzowe: dla instalacji wodnych wody pitnej. Wymagane zawory odcinające zwrotne, regulacyjne czy odwadniacze powinny być dostosowane do wymagań medium które przewidziano w rurociągach. Wymagane średnice tulei ochronnych DN Średnica Nieizolowana rura (mm) Izolowana rura (mm) Rozstaw podparć Wymagany rozstaw podparć dla rury PP wynosi: Średnica (mm) Zimna woda(m) Ciepła woda i cyrk. (m) 16 0,50 0, ,60 0, ,70 0, ,90 0, ,00 0, ,20 1, ,40 1,15 Opróżnianie i odpowietrzanie instalacji Instalacje zainstalowane będą w taki sposób by umożliwić ich grawitacyjne opróżnianie. Poziome odcinki instalacji wody układane będą ze spadkiem min. 2 mm/m w kierunku punktów odwadniających. Zamontowane zostaną zawory spustowe w najniższych punktach instalacji. Ułożenie i mocowanie Wykonanie: tuleje i osłony zostaną przewidziane i zainstalowane przez wykonawcę, w przypadku przechodzenia przez przegrody ppoż. wykonać przejścia i uszczelnienia materiałem o właściwościach zgodnych z materiałem, z którego wykonana jest ściana (atest ppoż.), rury zostaną zamocowane przy użyciu obejm z przekładkami z materiałów elastycznych, wszystkie miejsca połączeń instalacji muszą być widoczne i dostępne. W przypadku prowadzenia rur równolegle będą stosowane obejmy bliźniacze, rury przeznaczone do zabudowania będą chronione przed zgnieceniem przy wylewaniu betonu, zapewnić właściwe podpory rurociągów, jak również ich prowadzenie i zamocowywanie, podpory muszą ograniczać do minimum rozprzestrzenianie hałasu (stosować elastyczne pierścienie dla obejm, osłony, itp.), mocowania kołkami lub przebicia w konstrukcji powinny uzyskać uprzednią zgodę Generalnego Projektanta odpowiednich Wykonawców (branży budowlanej, itd.). Strona 11

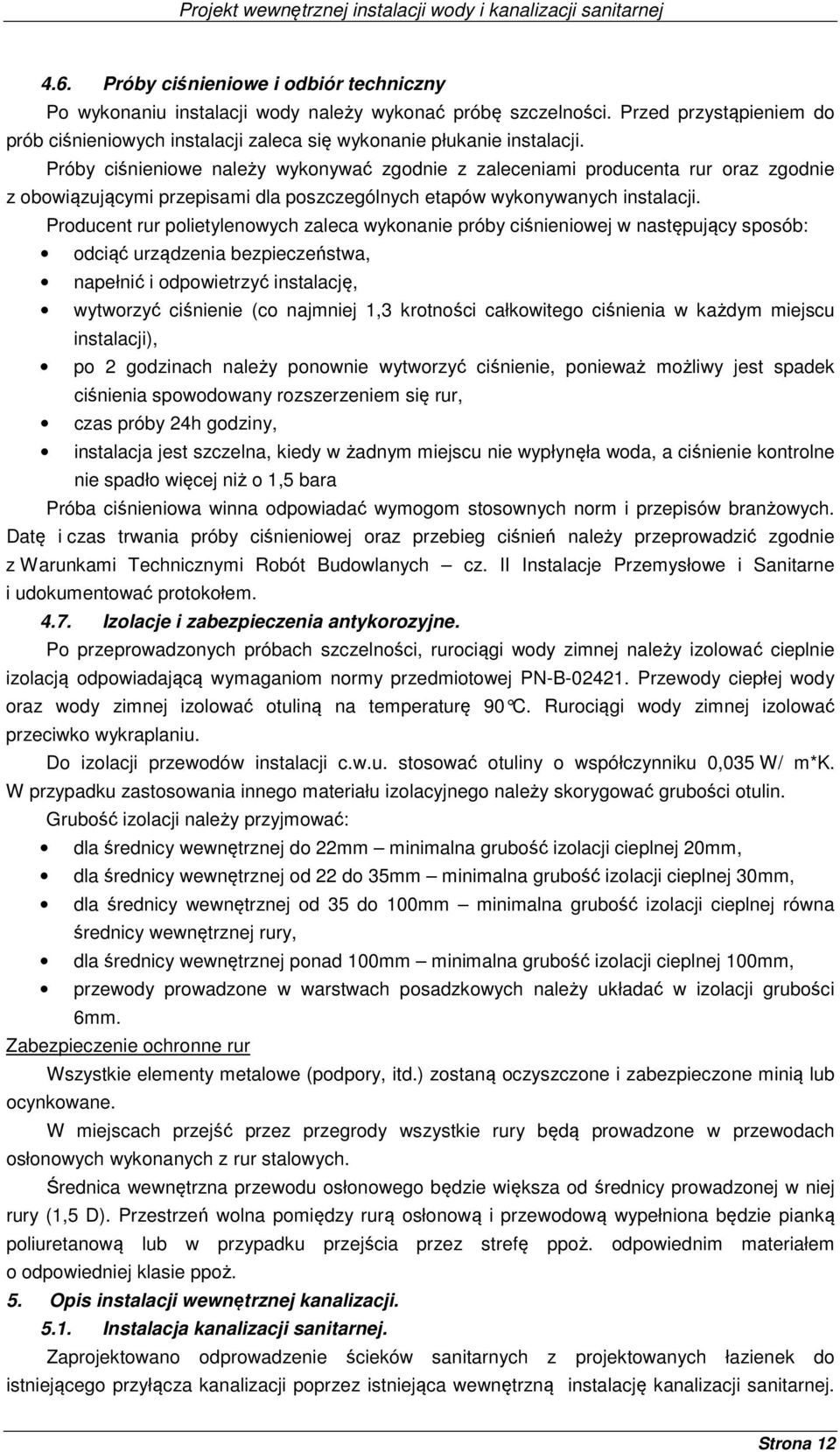

11 4.6. Próby ciśnieniowe i odbiór techniczny Po wykonaniu instalacji wody należy wykonać próbę szczelności. Przed przystąpieniem do prób ciśnieniowych instalacji zaleca się wykonanie płukanie instalacji. Próby ciśnieniowe należy wykonywać zgodnie z zaleceniami producenta rur oraz zgodnie z obowiązującymi przepisami dla poszczególnych etapów wykonywanych instalacji. Producent rur polietylenowych zaleca wykonanie próby ciśnieniowej w następujący sposób: odciąć urządzenia bezpieczeństwa, napełnić i odpowietrzyć instalację, wytworzyć ciśnienie (co najmniej 1,3 krotności całkowitego ciśnienia w każdym miejscu instalacji), po 2 godzinach należy ponownie wytworzyć ciśnienie, ponieważ możliwy jest spadek ciśnienia spowodowany rozszerzeniem się rur, czas próby 24h godziny, instalacja jest szczelna, kiedy w żadnym miejscu nie wypłynęła woda, a ciśnienie kontrolne nie spadło więcej niż o 1,5 bara Próba ciśnieniowa winna odpowiadać wymogom stosownych norm i przepisów branżowych. Datę i czas trwania próby ciśnieniowej oraz przebieg ciśnień należy przeprowadzić zgodnie z Warunkami Technicznymi Robót Budowlanych cz. II Instalacje Przemysłowe i Sanitarne i udokumentować protokołem Izolacje i zabezpieczenia antykorozyjne. Po przeprowadzonych próbach szczelności, rurociągi wody zimnej należy izolować cieplnie izolacją odpowiadającą wymaganiom normy przedmiotowej PN-B Przewody ciepłej wody oraz wody zimnej izolować otuliną na temperaturę 90 C. Rurociągi wody zimnej izolować przeciwko wykraplaniu. Do izolacji przewodów instalacji c.w.u. stosować otuliny o współczynniku 0,035 W/ m*k. W przypadku zastosowania innego materiału izolacyjnego należy skorygować grubości otulin. Grubość izolacji należy przyjmować: dla średnicy wewnętrznej do 22mm minimalna grubość izolacji cieplnej 20mm, dla średnicy wewnętrznej od 22 do 35mm minimalna grubość izolacji cieplnej 30mm, dla średnicy wewnętrznej od 35 do 100mm minimalna grubość izolacji cieplnej równa średnicy wewnętrznej rury, dla średnicy wewnętrznej ponad 100mm minimalna grubość izolacji cieplnej 100mm, przewody prowadzone w warstwach posadzkowych należy układać w izolacji grubości 6mm. Zabezpieczenie ochronne rur Wszystkie elementy metalowe (podpory, itd.) zostaną oczyszczone i zabezpieczone minią lub ocynkowane. W miejscach przejść przez przegrody wszystkie rury będą prowadzone w przewodach osłonowych wykonanych z rur stalowych. Średnica wewnętrzna przewodu osłonowego będzie większa od średnicy prowadzonej w niej rury (1,5 D). Przestrzeń wolna pomiędzy rurą osłonową i przewodową wypełniona będzie pianką poliuretanową lub w przypadku przejścia przez strefę ppoż. odpowiednim materiałem o odpowiedniej klasie ppoż. 5. Opis instalacji wewnętrznej kanalizacji Instalacja kanalizacji sanitarnej. Zaprojektowano odprowadzenie ścieków sanitarnych z projektowanych łazienek do istniejącego przyłącza kanalizacji poprzez istniejąca wewnętrzną instalację kanalizacji sanitarnej. Strona 12

12 Przepływ obliczeniowy dla kanalizacji sanitarnej wg PN-EN Wartość równoważników odpływu DU dla przyborów sanitarnych w budynku adaptowanej willi wynosi: umywalka szt. 2 x 0,5 = 1,0 brodzik/wanna szt. 1 x 0,8 = 0,8 pralka szt. 1 x 0,8 = 0,8 miska ustępowa szt. 2 x 2,0 = 4,0 Przepływ obliczeniowy w instalacji kanalizacji sanitarnej wynosi: ΣDU = 6,6 K = 0,5 dm 3 /s (odpływ charakterystyczny, zależy od przeznaczenia budynku) Q ws = K ΣDU 1/2 =0,5 6,6 1/2 Q ws = 1,3 dm 3 /s Ścieki w budynku będą odprowadzane rurami PVC klasy S ze ścianką litą, łączonymi kształtkami z PVC i uszczelniane na złączach kielichowych uszczelką wargową. Projektowana instalacja kanalizacyjna zostanie wpięta w istniejące piony kanalizacji sanitarnej. Odejścia od pionów należy układać ze spadkiem min. 2,5%, przewód zbiorczy o średnicy Dn=160 układać ze spadkiem 1,5% w kierunku odpływu. Rozprowadzenie instalacji kanalizacyjnej pokazano na załączonych rysunkach. Istniejące piony kanalizacyjne powinny być wyprowadzone ponad dach do wysokości 30cm ponad pokrycie dachowe i zakończone rurą wywiewną. Dla zapewnienia prawidłowej pracy instalacji kanalizacji powinny być wykonane piony wentylacyjne jako przedłużenie pionów spustowych zgodnie z wymogami PN-B-01707:1992 oraz obowiązującymi przepisami. Instalacje kanalizacji odprowadzające ścieki socjalno-bytowo zostaną wykonane z następujących materiałów: piony i podejścia do przyborów sanitarnych z rur do kanalizacji wewnętrznej sanitarnej - rury z PVC o połączeniach kielichowych osprzęt: rury PVC korek PVC z uszczelką. Średnice podejść pod urządzenia: zlew, umywalka pisuar miska ustępowa wpust podłogowy Dn50, Dn50, Dn110, Dn110. Kratki ściekowe należy montować z zdejmowanym rusztem i z wiaderkami osadnikowymi do zatrzymywania części stałych i łatwe do czyszczenia Próby ciśnieniowe i odbiór techniczny. instalacji. Przed przystąpieniem do prób szczelności instalacji kanalizacji zaleca się wykonanie płukania Próba ciśnieniowa winna odpowiadać wymogom stosownych norm i przepisów branżowych. Datę i czas trwania próby ciśnieniowej oraz przebieg ciśnień należy przeprowadzić zgodnie z Warunkami Technicznymi Robót Budowlanych cz. II Instalacje Przemysłowe i Sanitarne i udokumentować protokołem. Opracował: Strona 13

13 6. Informacja bezpieczeństwa i ochrony zdrowia. W związku z projektem instalacji wewnętrznej wody, oraz kanalizacji sanitarnej w budynku położnym w Łodzi, przy ul. Bojowników Getta Warszawskiego 2 należy przestrzegać zagadnienia zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003r (Dz. U. Nr 120 poz. 1126) w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów Zakres robót oraz kolejność realizacji robót podano w opisie niniejszego opracowania. Wykaz istniejących obiektów budowlanych Zagospodarowanie terenu: nie występuje, Elementy zagospodarowania działki, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi nie występuje, Przewidywane zagrożenia występujące podczas realizacji robót budowlanych instalacja elektryczna - możliwość porażenia prądem podczas montażu, zagrożenie związane z właściwościami fizycznymi używanych materiałów (ostre, chropowate krawędzie itp.), zagrożenie związane z elementami wirującymi (np. wiertarki), zagrożenie oparzeniem (gorące odpryski metalu), zagrożenie oślepieniem (podczas robót spawalniczych), zagrożenie związane z przemieszczaniem się ludzi i sprzętu. Sposób prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych przeszkolenie pracowników w zakresie BHP przed rozpoczęciem realizacji prac przez uprawnioną do tego celu osobę, systematyczne kontrolowanie poprawności wykonywania robót w zakresie zgodności z przepisami BHP, Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom systematyczne kontrolowanie poprawności wykonywania robót w zakresie zgodności z przepisami BHP, szczegółowy nadzór nad pracami wykonywanymi w pobliżu istniejących instalacji Opracował: Strona 14

14 7. Zestawienie materiałów Instalacja wody L.p. Produkt Wilekość Ilość Jedn. miary 1. Rura PP, PN16 w sztangach 20 x m 2. Rura PP, PN16 w sztangach 25 x m 3. Wodomierz skrzydełkowy zimnej wody, DN15 16 szt. Q 3 =0,6m 3 /h 4. Zawór kulowy mufowy PN10 DN20 1 szt. 5. Zawór kulowy mufowy PN10 DN25 1 szt. 6. Bateria czerpalna dla umywalki - 2 szt. 7. Bateria czerpalna natryskowa - 1 szt. 8. Stelaż montażowy pod miskę ustępową - 2 szt. 9. Zawór odcinający kątowy dla pralki DN15/DN20 1 szt. 10. Zawór odcinający kątowy podumywalkowy DN15/DN10 2 szt. 11. Elektryczny pojemnościowy podgrzewacz - 1 szt. wody o poj. 80l, P=1,8kW, U=230V, 12. Elektryczny pojemnościowy, - 1 szt. podumywalkowy, podgrzewacz wody o poj. 10l, P=1,5kW, U=230V, 13. Otulina z pianki PE - Lambda (40C) = 6 mm 8 m 0,038W/mK o średnicy wewn. 22 mm 14. Otulina z pianki PE - Lambda (40C) = 25 mm 6 m 0,038W/mK o średnicy wewn. 22 mm 15. Otulina z pianki PE - Lambda (40C) = 6 mm 7 m 0,038W/mK o średnicy wewn. 25 mm Uwagi Instalacja kanalizacji sanitarnej. L.p. Produkt Wilekość Ilość Jedn. miary 1. Rura kanalizacyjna kielichowa PVC DN50 9 m 2. Rura kanalizacyjna kielichowa PVC DN110 5 m 3. Miska ustępowa wisząca + deska 2 szt. 4. umywalka wisząca + syfon 2 kpl. 5. brodzik prysznicowy półokrągły + syfon 1 kpl. Uwagi Strona 15
