1 Zaawansowane techniki utleniania Wprowadzenie do AOPs Fotokataliza homogeniczna i heterogeniczna Adriana Zaleska-Medynska Wykład 6

2 Wykład 6 1. Źródła promieniowania 2. Procesy fotochemiczne oddziaływania promieniowania z materią 3. Fotoreaktory 4. Fotokataliza homogeniczna

3 Procesy fotochemiczne stosowane to oczyszczania/uzdatniania wód i ścieków AOPs using radiation for the generation of hydroxyl radicals OH radicals: high oxidation potential (2.8 V), reactive, nonselective

4 Źródła promieniowania widzialnego i nadfioletu

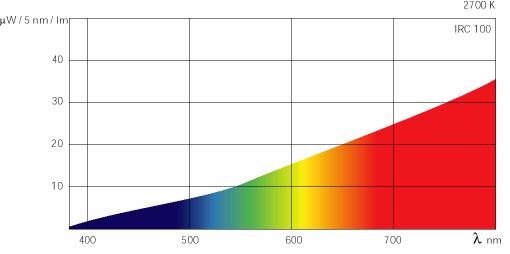

5 Źródła światła naturalne nieboskłon Słońce/Księżyc inkadescencyjne żarowe (żarówki, żarówki halogenowe) promieniowanie temperaturowe widmo ciągłe łukowe ksenonowe widmo żarówki elektryczne źródła światła fotoluminescencja lampy wyładowcze niskoprężne (świetlówki liniowe, kompaktowe) sztuczne luminescencyjne spalanie olejowe, gazowe, świece elektroluminescencja lampy wyładowcze wysokoprężne (rtęciowe, metalohalogenkowe, sodowe) promieniowanie luminescencyjne widmo liniowe z mniejszą lub większą podbudową widma ciągłego

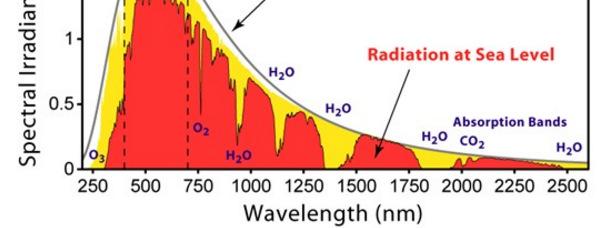

6 Źródła promieniowania widzialnego i nadfioletu Stała słoneczna moc promieniowania słonecznego docierającego do atmosfery przeliczona na jednostkę powierzchni Ziemia 1366,1 W/m 2 Merkury 9937 W/m 2 Neptun 1,5 W/m 2

7 Sztuczne źródła promieniowania widzialnego i nadfioletu I. Lampy wyładowcze a) Lampy rtęciowe b) Lampy ksenonowe c) Lampy sodowe d) Lampy deuterowe, wolframowe II. Diody LED III. Lasery Sprawność źródła

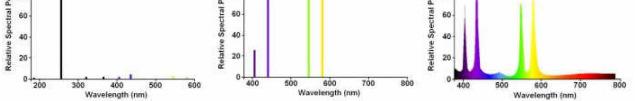

8 Lampy rtęciowe Hg( 3 P 1 ) Hg( 1 S 0 ) + hv Hg( 1 P 1 ) Hg( 1 S 0 ) + hv Źródło promieniowania: wyładowanie w parach rtęci o dużym ciśnieniu. Wyładowanie odbywa się w jarzniku zawierającym rtęć oraz argon. 2 główne pasma: 253,7nm 185,0 nm(zazwyczaj odcinane przez kwarcową obudowę 253,7 niskociśnieniowe: P = 0,1 Pa antybakteryjne/ dezynfekujące Moc 7-15 W średniociśnieniowe: P = 4,5 kpa wymagają chłodzenia Moc W wysokociśnieniowe: P = 10 MPa wymagają chłodzenia (wydzielają znaczną ilość ciepła) bardzo bogaty zasób linii spektralnych Moc W

9 Lampy rtęciowe Wady: Długi proces zapłonu (3 do 5 min) Niemożliwy natychmiastowy ponowny zapłon Skuteczność świetlna (ok. 17%) Zalety: Duża trwałość (około h) Niewielki spadek strumienia świetlnego w czasie świecenia lampy Schemat układu fotokatalitycznego Źródło promieniowania UV-Vis: Lampa rtęciowa, średniociśnieniowa, filtr λ>350 nm

10 Metalohalogenkowe lampy rtęciowe ze specjalnymi domieszkami Źródło promieniowania: wyładowanie w mieszaninie par rtęci i jodków metali (np. sodu, skandu, talu, indu, metali ziem rzadkich) Ciepło powstające podczas zapłonu lampy powoduje rozkład halogenków i metale są uwalniane w postaci pary zmiana rozkładu widmowego zwiększenie skuteczności świetlnej

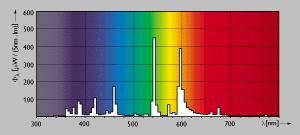

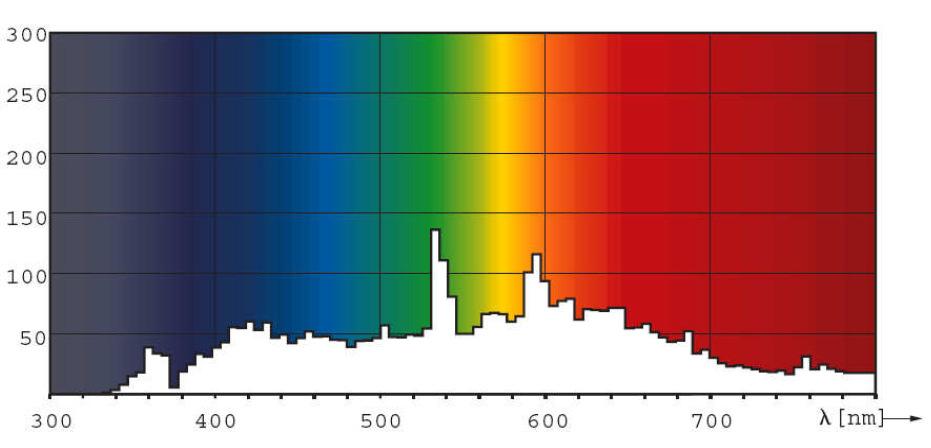

11 Metalohalogenkowe Wady: Duża wrażliwość emitowanego widma promieniowania na zmiany napięcia zasilającego Stosunkowo długi czas osiągania znamionowych parametrów fotometrycznych Brak możliwości natychmiastowego, ponownego zapłonu Zalety: skuteczność świetlna (ok. 24%) Wysoka trwałość (do 20000h) Bogate widmo promieniowania w zakresie widzialnym Małe wymiary jarznikai duża luminancja Brak możliwości natychmiastowego, Małe wymiary jarznikai duża

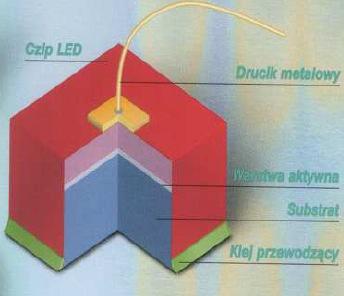

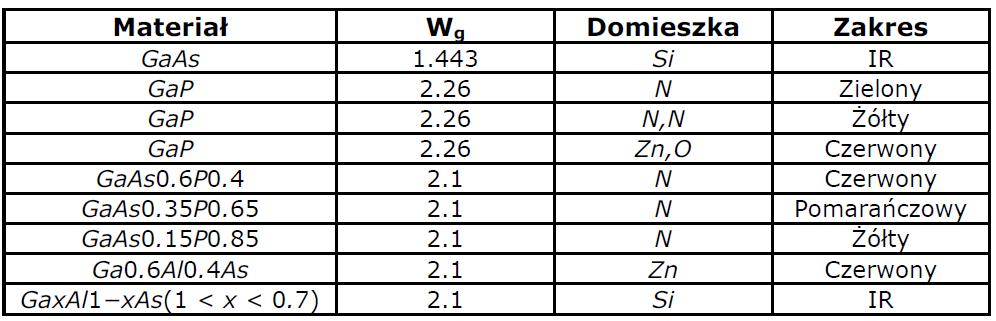

12 Źródło promieniowania:składa się z dwóch różnych bezpośrednio połączonych ze sobą półprzewodników charakteryzujących się różnym typem przewodnictwa Dołączenie do złącza p-n napięcia stałego, polaryzującego go w kierunku przewodzenia wymusza ruch nośników prądu elektrycznego Pod wpływem pola elektrycznego w wyniku rekombinacji nośników ładunku dochodzi do emisji promieniowania elektromagnetycznego W zależności od rodzaju materiału przewodnika jest emitowane promieniowanie o określonej długości fali Diody LED

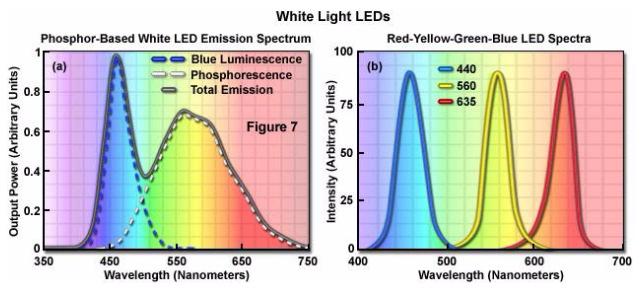

13 Diody LED Zalety: monochromatyczność promieniowania bardzo duża trwałość (50000 do h) wysoka skuteczność świetlna (20%) mała emisja ciepła odporność na szoki mechaniczne, wibracje Możliwe jest osiągnięcie dowolnej barwy całego obszaru widma widzialnego małe wymiary niezawodność w działaniu możliwość łatwego sterowania światłem

14 Procesy fotochemiczne Przemianalub ciąg przemian chemicznych spowodowanych absorpcją promieniowania świetlnego Podstawowym warunkiem jest zbieżność charakterystyki energetycznej stosowanego promieniowania i charakterystyki energetycznej substratów reakcji, tj. energia kwantów stosowanego promieniowania powinna ściśle odpowiadać odpowiednim różnicom dozwolonych stanów energetycznych cząsteczki

15 Podstawy fizykochemiczne Postacie energii cząsteczki Energia drgań rotacyjnych Energia stanów elektronowych Energia drgań oscylacyjnych

16 Podstawy fizykochemiczne Postacie energii cząsteczki: Energia stanów elektronowych przechodząc z wyższego poziomu energetycznego E 2 na niższy poziom E 1, atom emituje kwant energii (foton) charakteryzujący się częstością fali elektromagnetycznej ν E 2 -E 1 = hν gdzie h stałą Plancka Gdy energię atomu chcemy podnieść z poziomu E 1 do poziomu energetycznego E 2, to musimy dostarczyć taki sam kwant energii w postaci promieniowaniao częstości ν, który zostaje przez atom pochłonięty Schemat stanów energetycznych atomu

17 Podstawy fizykochemiczne Postacie energii cząsteczki: Energia stanów elektronowych stan wzbudzony, E 2 absorpcja światła dezaktywacja promienista dezaktywacja bezpromienista stan podstawowy, E 1 światło ciepło

18 Podstawy fizykochemiczne Postacie energii cząsteczki Energia stanów elektronowych ~1 10 ev(uv-vis) Energia ruchów oscylacyjnych ~ ev(ir) Energia rotacji ~ ev(daleki IR, zakres fal wysokiej częstotliwości) Tylko promieniowanie o krótkich falach (UV-Vis) może spowodować przejście cząsteczki na wyższy poziom elektronowy Promieniowanie IR może spowodować przejście na wyższe poziomy oscylacyjne i rotacyjne E = h ν= h c/λ

19 Energia mola fotonów (energia fotonu x liczba Avogadro) Promieniowanie UV ( dla λ~200 nm) -~600 kj/mol Promieniowanie Vis ( nm) kj/mol Promieniowanie IR (dla λ ~1000 nm) 120 kj/mol Energia wiązań atomu w cząsteczce ~ kj/mol NAJWIĘKSZE ZNACZENIE PRAKTYCZE DLA PRZEPROWADZANIA REAKCJI FOTOCHEMICZYCH ZWIĄZANYCH Z ZERWANIEM WIĄZAŃ POWINNO MIEĆ PROMIENIOWAIE Z ZAKRESU od UV do bliskiej IR

20 Procesy fotochemiczne Jak zaprojektować? W procesach fotochemicznych, w których są wykorzystywane reakcje chemiczne wzbudzonych cząstek, stosuje się źródła światła emitujące promieniowanie monochromatyczne lub zbliżone do monochromatycznego o długości fali odpowiadającej energii wzbudzenia Długość fali promieniowania jaką należy stosować w zamierzonej reakcji fotochemicznej, określa się na podstawie widma absorpcyjnego substratów reakcji

21 Fotochemia Absorpcja promieniowania Transmitancja T= I/I 0 Absorbancja A= log I 0 /I= log T -1 Prawo Lambert a-beer a A = εc l ε, L mol -1 cm -1 :współczynnik ekstynkcji I 0 C, mol L -1 : stężenie l, cm: grubość warstwy pochłaniającej I 0 C l I I

22 Jak wyznaczyć geometrię fotoreaktora? I 0 I 0 C I I 0 l

23 Jak wyznaczyć geometrię fotoreaktora? log(i o /I) = ε c l gdzie: ε-współczynnik ekstynkcji; c stężenie; l- grubość warstwy pochłaniającej Znając wartość ε, można łatwo wyznaczyć dla danej długości fali grubość warstwy pochłaniającej cześć promieniowania określonej stosunkiem I/I o Wyznaczenie grubości warstwy pochłaniającej ma istotne znaczenie dla projektowania reaktora fotochemicznego ( w zależności od εi stężenia stosowanego medium, grubość może się wahać od milimetrów do blisko metra)

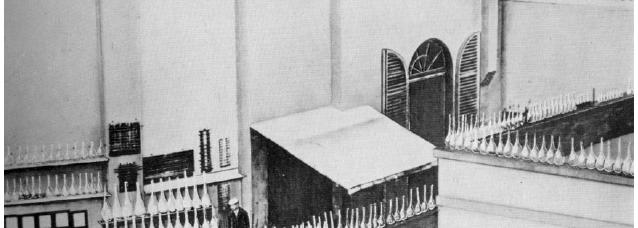

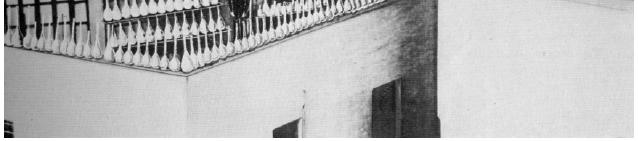

24 Fotoreaktory On the conversion of quinone into quinol(1886) Prof. Giacomo Ciamician ( ) at the roof of Chemical Institute in Bolonia(Italy)

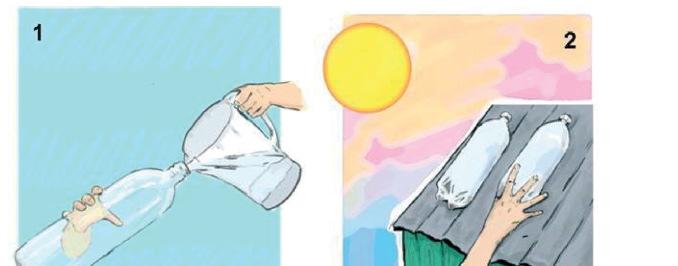

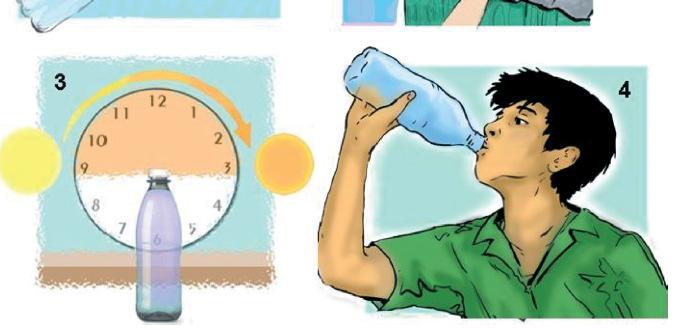

25 Fotoreaktory The simplest photoreactors Solar disinfection (SODIS) technique: (1) Fill the bottle; (2) Place the bottle in the direct sunlight (3) Wait a minimum 6h (4) The water is safe for drink D.A. Keane et al. / Catal. Sci. Technol. 4 (2014)

26 Fotoreaktory Liquid phase photoreactors A-C: external irradiation source D: immersed irradiation source (A): compound parabolic collector; (B) parabolic trough reactor (PTR);(C) double skin sheet reactor(dssr);(d) batch reactor

27 Fotoreaktoryz lampą zanurzeniową Photoreactor with one centered UV lamp UV lamps Photoreactor with battery of UV lamps Inner wall with reflective properties

28 Fotoreaktoryz wewnętrznym i zewnętrznym źródłem promieniowania Liquid phase photoreactors Geometry profil

29 Fotoreaktoryz zewnętrznym źródłem promieniowania Liquid phase photoreactors Geometry profil (a) fotoreraktorzawiesinowy (b) fotoreaktor z cienkąwarstwą fotokatalizatora

30 Fotoreaktor z wewnętrznym źródłem promieniowania Photoreactor used for destruction of contaminants: 1- Heraeus medium pressure mercury lamp, 2- magnetic stirrer, 3-rotameter, 4- UV lamp cooling system

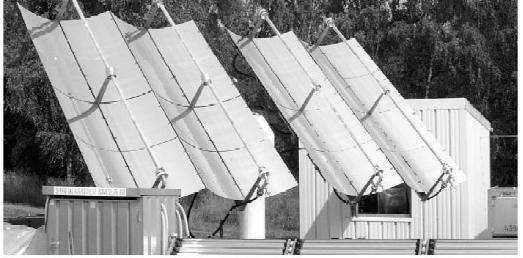

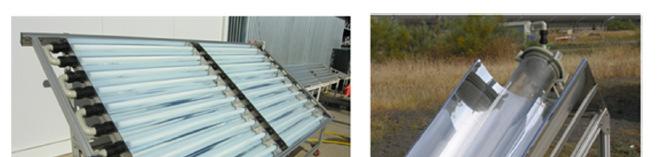

31 Fotoreaktorywykorzystujące promieniowanie słoneczne Liquid phase photoreactors Geometry profil (A) compound parabolic collector(cpc) (B) parabolic trough reactor (PTR) combine characteristics of parabolic concentrators and flat stationary system reactor pipe in the focal path

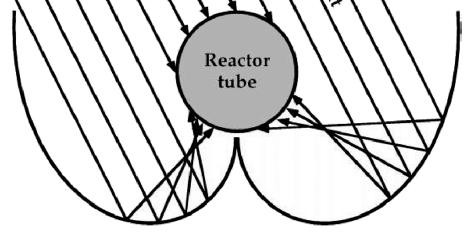

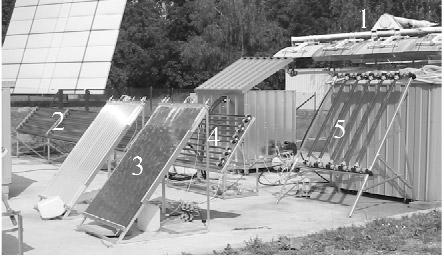

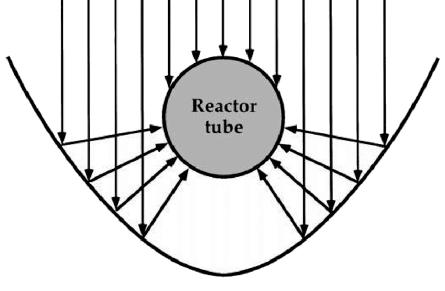

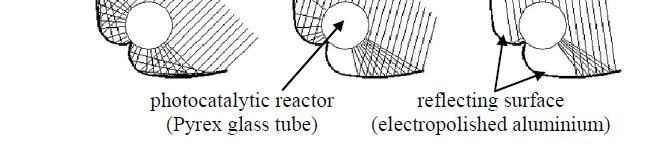

32 Fotoreaktorywykorzystujące promieniowanie słoneczne Sun tracking system Light path of different radiation angles onto reactor tube compound parabolic collector(cps) flat photoreactors

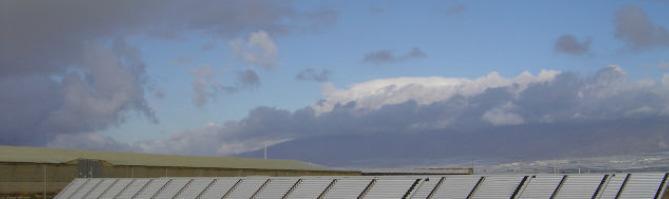

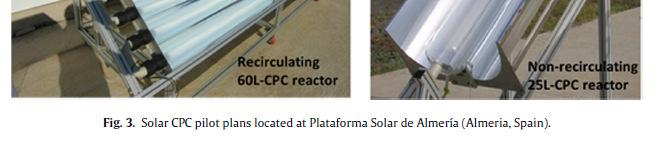

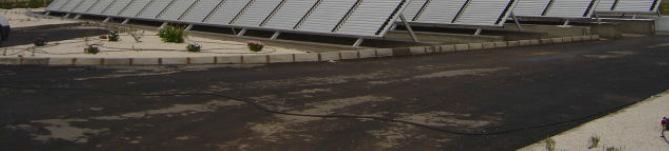

33 Fotoreaktorywykorzystujące promieniowanie słoneczne Liquid phase photoreactors Photo of solar reactor for the treatment of contaminated waters in southern Spain (Almeria)

34 The row of photoreactors (top picture)and the 500 gallon storage tank (bottom right picture)are primary components of the R2000 Solar Oxidation Facility.The R2000 was installed at a remediation site in Gainesville, Florida alongside an active carbon absorption system (bottom left picture).

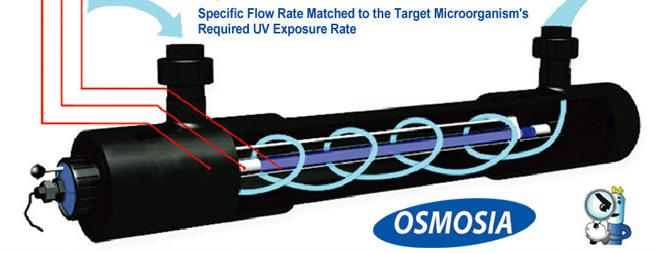

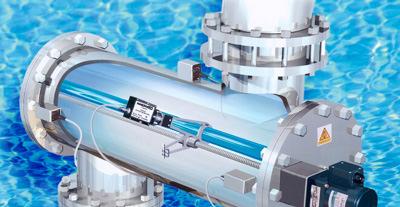

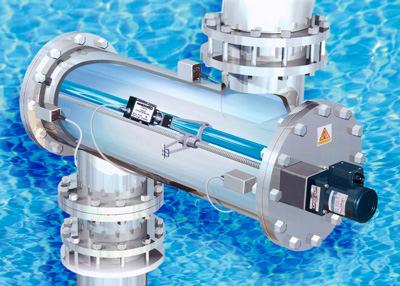

35 Fotoreaktoryprzepływowe

36 Fotoreaktoryprzepływowe

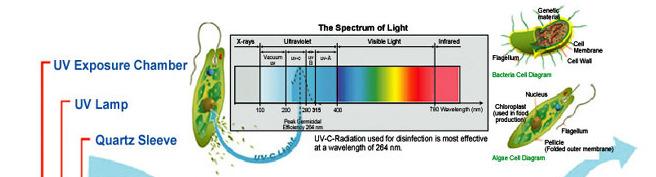

37 Oczyszczanie ścieków

38 Fotokataliza homogeniczna

39 Potencjał redox różnych utleniaczy

40 Stała szybkości reakcji ozonu oraz rodników OH

41 Proces UV/H 2 O 2 Fotoliza bezpośrednia H 2 O 2 - Również jony HO 2- pozostającew równowadze kwasowo-zasadowej z H 2 O 2 absorbują promieniowanie o długości fali 254 nm

42 Proces UV/H 2 O 2 AOPs procesy membranowe koagulacja

43 Proces UV/H 2 O 2 ChZT/BZT 5 > 2,5 (powolny rozkład, duża zawartość substancji niebiodegradowalnych) ChZT/BZT 5 < 1,8 (podatność zanieczyszczeń na biodegradację)

44 Proces UV/H 2 O 2 wpływ ph Stosunek BZT 5 /ChZTzmieniał się od 0,21 (dla ph=5) do 0,22 dla ph = 7 wzrost podatności na biodegradację

45 Proces UV/H2O2 wpływ dawki H2O2

46 Proces UV/H 2 O 2 czas kontaktu

47 Proces UV/H 2 O 2 mechanizm degradacji DMSO

48 Proces UV/H 2 O 2 mechanizm degradacji DMSO

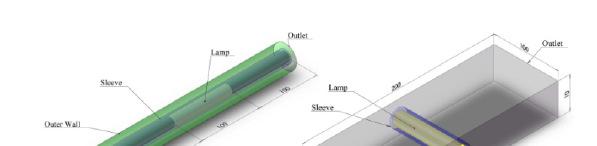

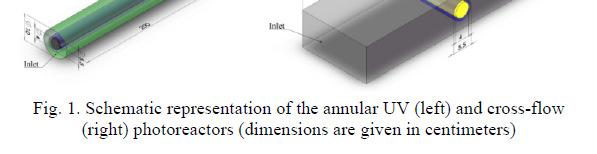

49 Proces UV/H 2 O 2 wpływ geometrii fotoreaktora Fotoreaktor: (a) pierścieniowy; (b) poprzeczny

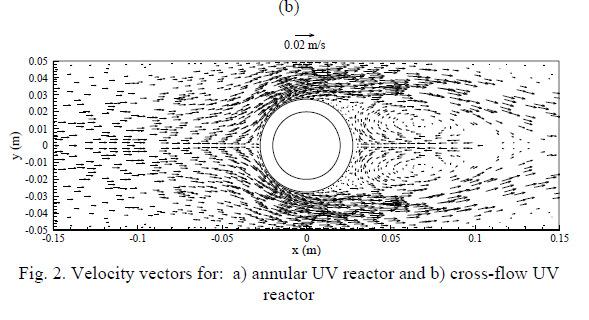

50 Proces UV/H 2 O 2 wpływ geometrii fotoreaktora Wektor szybkości dla reaktora: (a) pierścieniowego; (b) poprzecznego rozkład jednorodny (prawie) strefa recyrkulacji Mniejsza prędkość liniowa w reaktorze poprzecznym niż w pierścieniowym

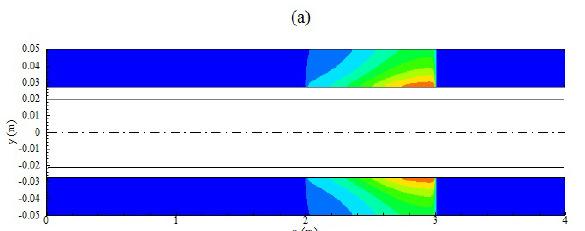

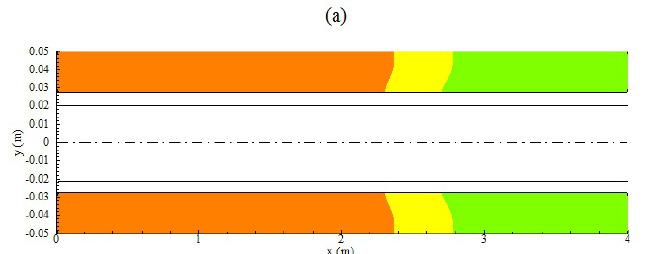

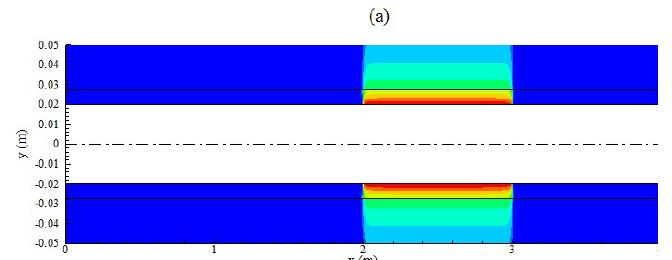

51 Proces UV/H 2 O 2 wpływ geometrii fotoreaktora na dystrybucję promieniowania Rozkład promieniowania (strumień promieniowania) (W/m 2 w przypadku reaktora: (a) pierścieniowego; (b) poprzecznego Źródło promieniowania: Lampa UVC 484 W Obj. strumień przepływu: 2,1 m 3 /h Zawartość H 2 O 2 : 50 mg/l Założono transmitancję dla wody (254 nm)

52 Proces UV/H 2 O 2 wpływ geometrii fotoreaktora na dystrybucję H 2 O 2 Stężenie H 2 O 2 w przypadku reaktora: (a) pierścieniowego; (b) poprzecznego Spadek stężenia H 2 O 2 wynika z rozkładu H 2 O 2

53 Proces UV/H 2 O 2 wpływ geometrii fotoreaktora na dystrybucję rodników OH Stężenie rodników OH w przypadku reaktora: (a) pierścieniowego; (b) poprzecznego Stężenie jest wypadkową szybkości generowania oraz szybkości transportu poprzez reaktor

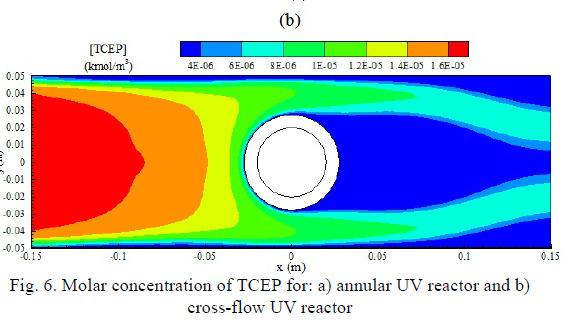

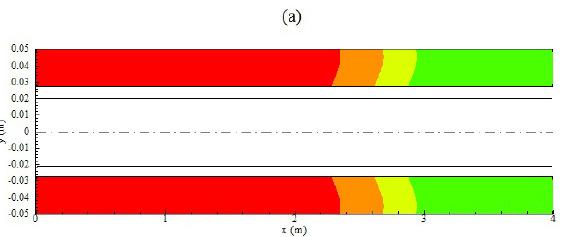

54 Proces UV/H 2 O 2 wpływ geometrii fotoreaktora na dystrybucję zanieczyszczeń Stężenie TCEP w przypadku reaktora: (a) pierścieniowego; (b) poprzecznego

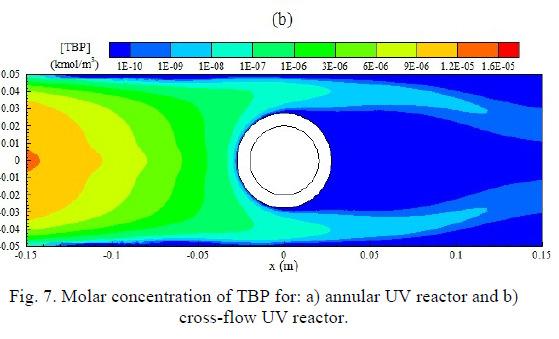

55 Proces UV/H 2 O 2 wpływ geometrii fotoreaktora na dystrybucję zanieczyszczeń Stężenie TBP w przypadku reaktora: (a) pierścieniowego; (b) poprzecznego

56 Proces UV/H 2 O 2 wpływ geometrii fotoreaktora na wydajność degradacji zanieczyszczeń Zależność EEO (electrical energy per contaminat degradation order) Czas zatrzymania w reaktorze poprzecznym jest większyniż w przypadku reaktora pierścieniowego stąd zanieczyszczenia są degradowane bardziej efektywnie

57 Proces UV/O 3 Ozon absorbuje promieniowanie o długości fali 254 nm powodując formowanie H 2 O 2 Niskociśnieniowe lampy rtęciowe emitują80% promieniowania właśnie o tej długości fali

58 Proces UV/O3

59 Proces UV/O3

60 Proces UV/O3

61 Proces UV/O3

62 Zalety/ograniczenia UV/O 3 Degradacja związków organicznych poprzez utlenianie rodnikami OH, O 3 oraz w wyniku bezpośredniej fotolizy; Efektywność usuwania zanieczyszczeń zwykle wyższa niż w przypadku innych układów Trzeba zoptymalizować dawkę O 3 oraz natężenie promieniowania UV Gazowy ozon ma ograniczoną rozpuszczalność w wodzie (reakcja zachodzi na granicy faz) Absorpcja promieniowania UV spada wraz ze spadkiem transparentności oczyszczanej wody/ ścieków (UV pochłanianie m.in. przez azotany, związki żelaza)

63 Proces UV/O 3 vsproces UV/H 2 O 2 Molowy współczynnik ekstynkcji Dla O 3 : ε 254 = 3300 M-1 cm-1 Dla H 2 O 2 : ε 254 = 18,6 M-1 cm

64 Proces UV/O3 vs proces UV/H2O2

65 Oczyszczanie ścieków z produkcji wina (O 3 ; UV/O 3 ; O 3 /H 2 O 2 /UV)

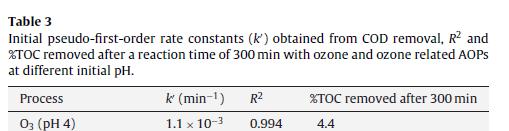

66 Oczyszczanie ścieków z produkcji wina (O 3 ; UV/O 3 ; O 3 /H 2 O 2 /UV)

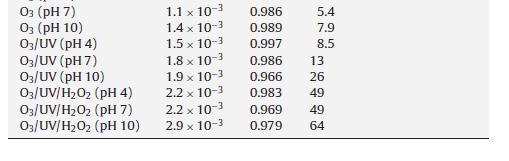

67 Oczyszczanie ścieków z produkcji wina (O 3 /H 2 O 2 /UV) zmiana stężenia ChZT oraz zmiana ph

68 Oczyszczanie ścieków z produkcji wina (O 3 ; UV/O 3 ; O 3 /H 2 O 2 /UV) najwyższy koszt ale tez najwyższa wydajność

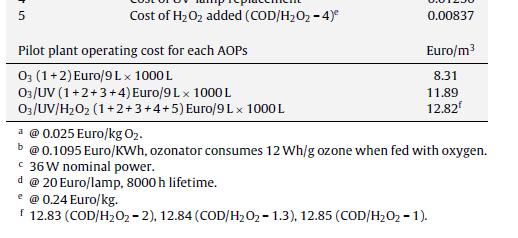

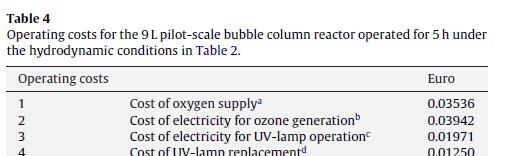

69 Oczyszczanie ścieków z produkcji wina (O 3 ; UV/O 3 ; O 3 /H 2 O 2 /UV) Koszt jednostkowy na jednostkę zmineralizowanego TOC

70 Reakcja foto-fentona 1. FotoredukcjaFe 3+ do Fe Fotoliza H 2 O 2

71 Reakcja foto-fentona

72 Reakcja foto-fentona system homogeniczny vs system heterogeniczny Fotokataliza homogeniczna Nie ma ograniczeń wynikających z transferu masy!! Powyżej ph4 powstaje osad Fe(OH) 3 Odzysk katalizatora (Fe 3+ ) nieopłacalny!!!

75 Reakcja foto-fentonaw płytkim zbiorniku (stawie)

76 Reakcja foto-fentonaw płytkim zbiorniku (stawie) acetamiprid Efektywność degradacji acetamipiridu(actm) oraz tiabendazolu(tbz) w ściekach przemysłowych: (a) reakcja foto-fentona(15 W/m 2 ); oraz (b) reakcja Fentona. Stężenie początkowe ACTM oraz TBZ: 100µg/L, Fe 2+ : 25 mg/l; H 2 O 2 : 100 mg/l tiabendazol

77 Reakcja foto-fentona system heterogeniczny

78 Fotokataliza -podsumowanie

79 Fotokataliza -podsumowanie
