1 ZAK AD US UGOWY BRAN Y ELEKTRYCZNEJ Arkadiusz Kacprzak OS. GRUNWALDZKIE 2A/3, MR GOWO (89) , PROJEKT BUDOWLANY Obiekt : Przy cze elektroenergetyczne kablowe do zasilania infrastruktury Jeziorka Magistrackiego w Mr gowie (zmiana zasilania urz dze infrastruktury) Adres : Mr gowo ul.warszawska obr.5, dz.nr 45 Inwestor : Gmina Miasto Mr gowo Ul.Królewiecka 60A, Mr gowo Projektant : Projekt zostanie zrealizowany na podst. Art.29a Ustawy Prawo Budowlane. Nie wymaga decyzji o pozwoleniu na budow ani zg oszenia robót. Mr gowo

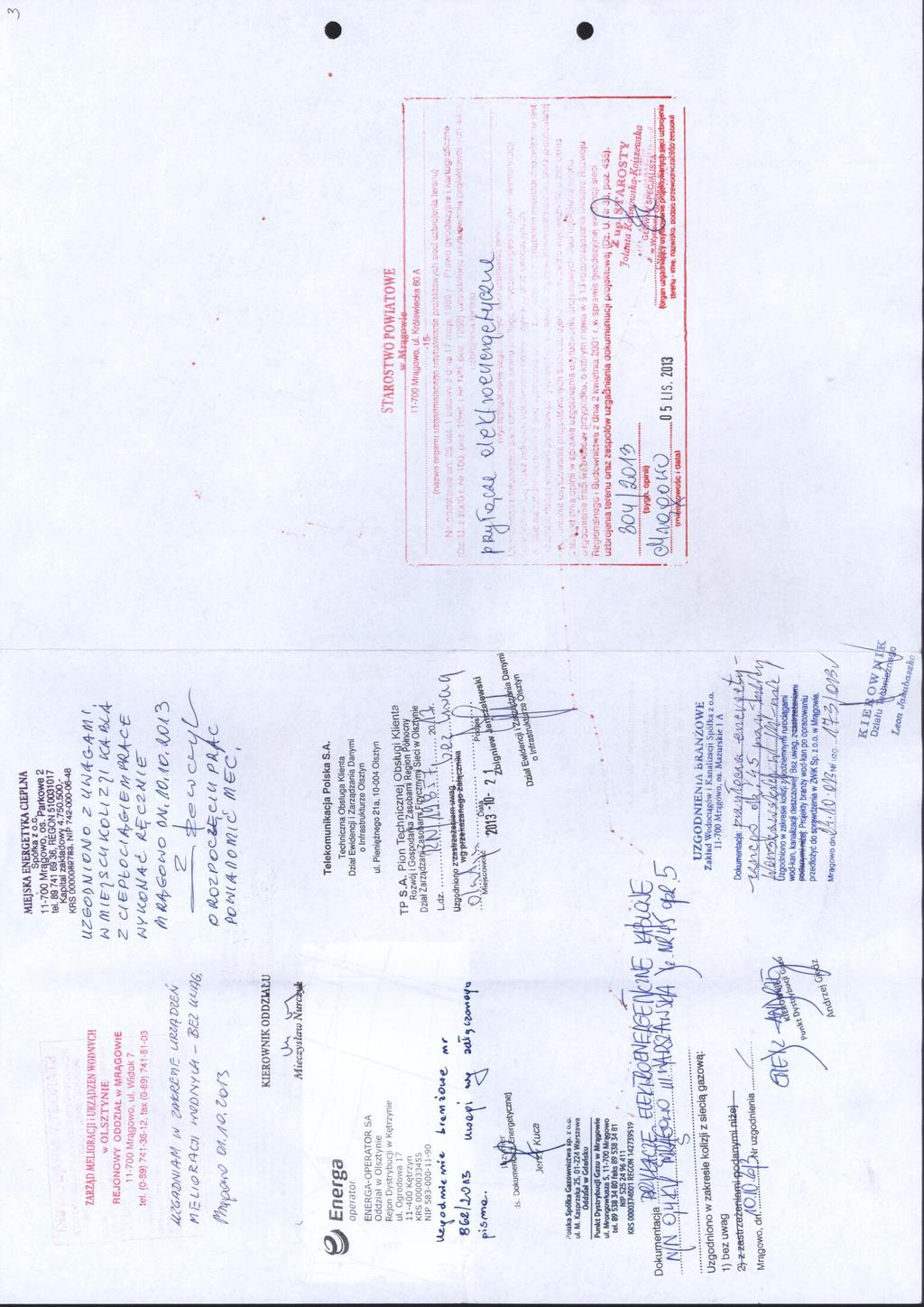

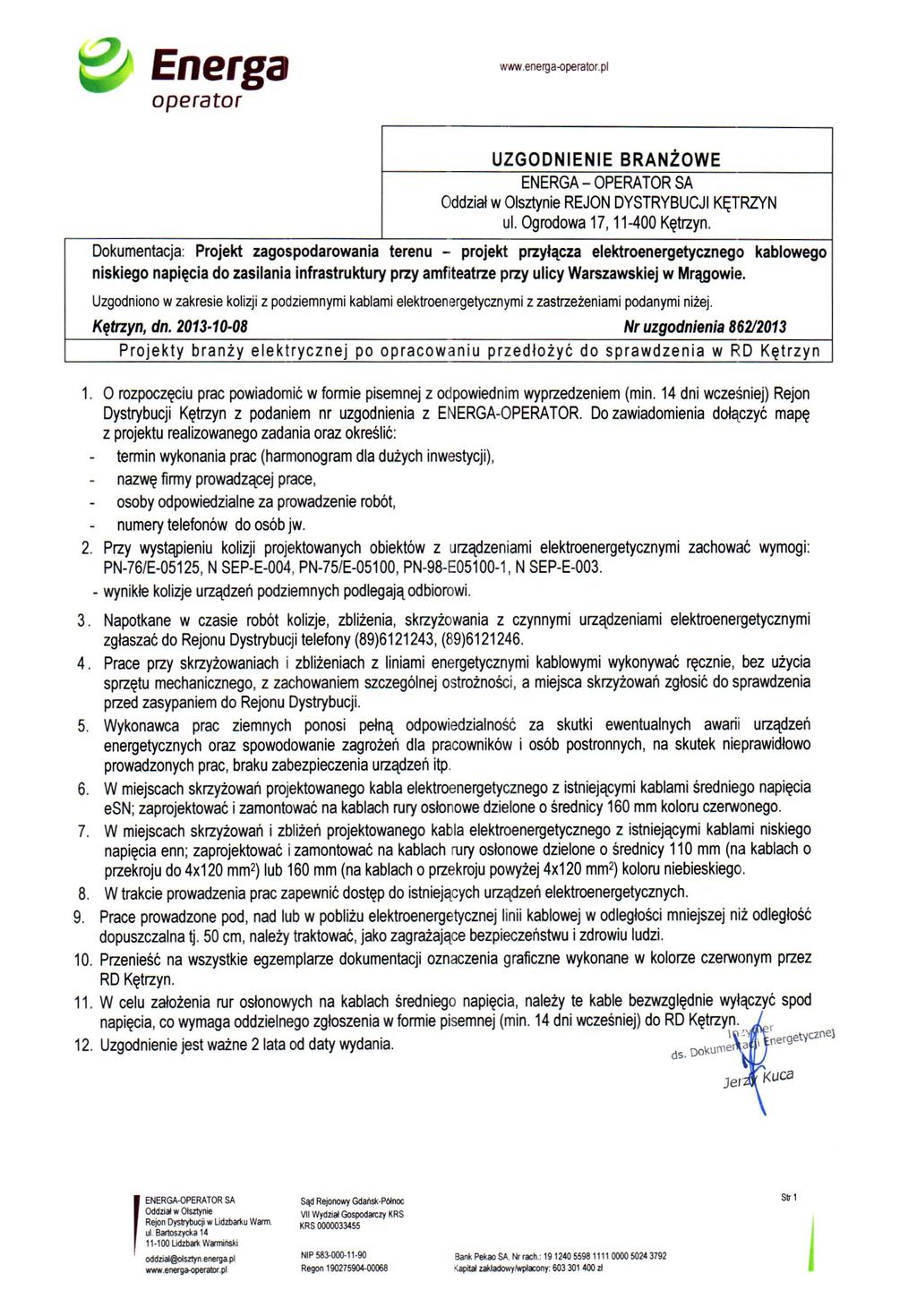

2 Zawarto : 1. Warunki przy czenia nr 13/R62/04770 ; 2. Wykaz w cicieli gruntów, przez które przebiega inwestycja ; 3. Uzgodnienia : Pozwolenie nr 856/2013 Wojewódzkiego Konserwatora Zabytków z ; Opinia nr 304/2013 z Starostwa Powiatowego w Mr gowie o uzgodnieniu budowy przy cza elektroenergetycznego ; Uzgodnienie bran owe ENERGA-OPERATOR SA RD w K trzynie nr 862/2013 z ; Uzgodnienie bran owe TPSA w Olsztynie nr RN/19857/2013 z ; Uzgodnienie bran owe ZWiK w Mr gowie nr 173/013 z ; Uzgodnienie bran owe ZMiUW w Mr gowie z ; Uzgodnienie bran owe PSG PDG w Mr gowie z ; Uzgodnienie bran owe MEC sp. Z o.o. w Mr gowie z ; 4. Informacja o planie B.i O.Z. 1 str. ; 5. Opis techniczny 2 str. ; 6. Wykaz podstawowych materia ów do budowy przy cza 1 str. ; 7. Obliczenia techniczne 4 str. ; 8. Rysunki : Rys. nr 1,2 Plan realizacyjny ; Rys. nr 3 Schemat zasilania ; WIADCZENIE Niniejszym o wiadczam, e projekt budowlany : Przy cze elektroenergetyczne kablowe do zasilania infrastruktury Jeziorka Magistrackiego w Mr gowie (zmiana zasilania urz dze infrastruktury) Mr gowo, dnia Mr gowo ul.warszawska obr.5, dz.nr 45 zosta wykonany zgodnie z obowi zuj cymi przepisami i zasadami wiedzy technicznej. 2

13 INFORMACJA B.i.O.Z. Obiekt : Przy cze elektroenergetyczne kablowe do zasilania infrastruktury Jeziorka Magistrackiego w Mr gowie (zmiana zasilania urz dze infrastruktury) Adres : Mr gowo ul.warszawska obr.5, dz.nr Wykaz planowanych prac: Zorganizowanie placu budowy ; Budowa przy cza kablowego z szafk pomiarow ; 2. Wykaz obiektów: Dzia ki, przez które przebiega inwestycja s w asno ci Inwestora. Planowana inwestycja nie zmienia funkcji terenu. Przez teren planowanej inwestycji przebiegaj : linie kablowe SN i nn, sie ciep ownicza i wod-kan. 3. Elementy niebezpieczne: Prace ziemne ; Prace w pobli u urz dze pod napi ciem ; 4. Zagro enia procesu realizacji: ryzyko uszkodzenia podziemnych niezainwentaryzowanych instalacji ; prace ziemne ; obs uga maszyn ; obs uga urz dze elektrycznych i elektromechanicznych ; transport, monta oraz demonta elementów o znacznym ci arze ; 5. rodki bezpiecze stwa: prawid owe zorganizowanie placu budowy ; miejsca wykopów nale y oznakowa ta ostrzegawcz ; zabezpieczenie sk adu materia ów oraz narz dzi ; przeszkolenie pracowników z przepisów BHP w zakresie: wykonywania prac ziemnych ; pracy w pobli u urz dze pod napi ciem ; stosowania odzie y ochronnej ; transportu ; prac rozbiórkowych i demonta u ; stosowania maszyn i urz dze elektromechanicznych ; prac na linii napowietrznej nn ; wyznaczenie dróg ewakuacyjnych ; wykonywanie prac zgodnie z dokumentacj techniczn, instrukcjami oraz zasadami rzemios a budowlanego ; powierzenie nadzoru osobie uprawnionej ; 6. W razie wypadku: Nale y niezw ocznie powiadomi kierownictwo robót oraz stosowne organy.

14 O P I S T E C H N I C Z N Y 1. Podstawa opracowania. warunki przy czenia nr 13/R62/04770 ; uzgodnienia z inwestorem i odbiorc ; inwentaryzacja w terenie ; obowi zuj ce normy i przepisy ; katalog wk adek topikowych WTN prod. APENA ; 2. Zakres projektowanych sieci i urz dze. Projektuje si : Monta szafki pomiarowej P1-Rs/LZV/F - 1szt., wyposa onej jak na schemacie zasilania, przy z czu kablowym ENERGA-OPERATOR nr 5045 ; Wyprowadzenie przy cza przedlicznikowego kablowego YAKXS 4x70, L=6m z listwy LZV-00, zamontowanej przez ENERGA-OPERATOR, w z czu nr 5046 do projektowanej szafki pomiarowej ; Prze enie istniej cego przy cza zalicznikowego YAKY 4x95 z zacisków przek adników w z czu nr 5045 do projektowanej szafki pomiarowej; Uwaga : W razie konieczno ci kabel przed przez muf przelotow ; Monta przy istniej cym z czu Z2 z cza kablowego ZK-1b/R/F ; Prze enie ze z cza Z2 do projektowanego z cza ZK-1b/R/F istniej cych kabli YAKY 4x95 i YAKY 4x50; Wyprowadzenie, tras jak na rys. nr 1, przy cza kablowego nn 0,4kV - YAKXS 4x120, L=168/178m z zacisków przek adników w z czu nr 5045 do istniej cego cza Z2 ; Wykonanie zmiany po cze w z czu Z2, jak na schemacie zasilania ; Kable uk ada zgodnie z norm N SEP-E-004 na g boko ci 0,7m. W miejscach skrzy owa i zbli z innymi sieciami podziemnymi oraz w pobli u istniej cego zadrzewienia kabel chroni os onami DVK 110. W miejscu kolizji projektowanych kabli z istniej cymi sieciami ENERGA- OPERATOR, kable istniej ce chroni : Kable SN - os onami A160PS koloru czerwonego ; Kable nn os onami A110PS koloru niebieskiego ; Rodzaje i d ugo ci os on pokazano na planie realizacyjnym rys.nr 1. Rezygnuje si z zapasów kabla przy z czach kablowych. Os ony kabla w ziemi uszczelnia piank poliuretanow przeznaczon do przepustów kablowych. 3. Ochrona od przepi.

15 Istniej ce odgromniki w sieci ENERGA-OPERATOR oraz istniej ce ochronniki przeciwprzepi ciowe w instalacji odbiorczej Inwestora. 4. Ochrona od pora. Jako dodatkow ochron od pora w sieci nn projektuje si samoczynne wy czenie zasilania. Uk ad sieci TN-C. Nale y wykona dodatkowe uziemienie robocze punktu PEN projektowanych z czy kablowych, cz c je z uziemieniami istniej cych z czy. Uwagi ko cowe : 1. Zastosowane rodki ochrony od pora w sieci, dla projektowanych urz dze, b spe nia wymagania odpowiednich norm ; 2. Warunki selektywno ci zadzia ania zabezpiecze b zachowane ; 3. Ca robót wykona zgodnie z obowi zuj cymi normami i przepisami oraz uzgodnieniami odpowiednich osób i instytucji ; Opis wykona :

16 ZESTAWIENIE PODSTAWOWYCH MATERIA ÓW DO BUDOWY PRZY CZA 1. Kabel YAKXS 4x120 mb Kabel YAKXS 4x70 mb 6 3. Szafka pomiarowa wg schematu zasilania kpl Z cze kablowe ZK-1b/R/F kpl Os ona DVK 110 mb Os ona A160PS - czerwona mb 2 7. Os ona A110PS - niebieska mb 2 8. Listwa rozga na OBL 25/16-4 szt Przewód LgY 25 mb Os ona DVR 50 mb Przewód LgY 16 mb Bednarka ocynkowana 30x4 mb Pr t miedziowany 17,2 d.1,5 m z osprz tem kpl. 20

Zak ad Us ugowy Bran y Elektrycznej Arkadiusz Kacprzak os.grunwaldzkie 2A/3, 11-700 Mr gowo Nazwa obwodu: schemat obw.07 K-1229 K-1229 15 / 0,4 kv 630 kva obw.

17 Zak ad Us ugowy Bran y Elektrycznej Arkadiusz Kacprzak os.grunwaldzkie 2A/3, Mr gowo Nazwa obwodu: schemat obw.07 K-1229 K / 0,4 kv 630 kva obw.07 B1:1_1 WTN 2 gg 250 A 5 s APENA K1:1 [Al] YAKXS4x 120² + 120² Pi=125 kw 10 m Ps=125 kw cos = 0,93 spos. u. D U = 400 V UL = 50 V 5045 kj= 0,5 B1.1:1_1 WTN 1 gg 160 A 5 s APENA B1.2:1_1 K1.1:1 [Al] YAKXS4x 120² + 120² Pi=100 kw 178 m Ps=100 kw cos = 0,93 spos. u. D U = 400 V UL = 50 V K1.2:1 Licencja nr wer Z2 proj.zk-1b TN-C-S WTN 00 gg 63 A 5 s APENA [Al] YAKY4x 95² + 95² Pi=25 kw 190 m Ps=25 kw cos = 0,93 spos. u. D U = 400 V UL = 50 V 2002 EL-PRO ( CENTUM ( informacje: info@obl2002.pl; EL-PRO, Lublin, Organowa 11/19; , Wiersz 1 Kolumna 1

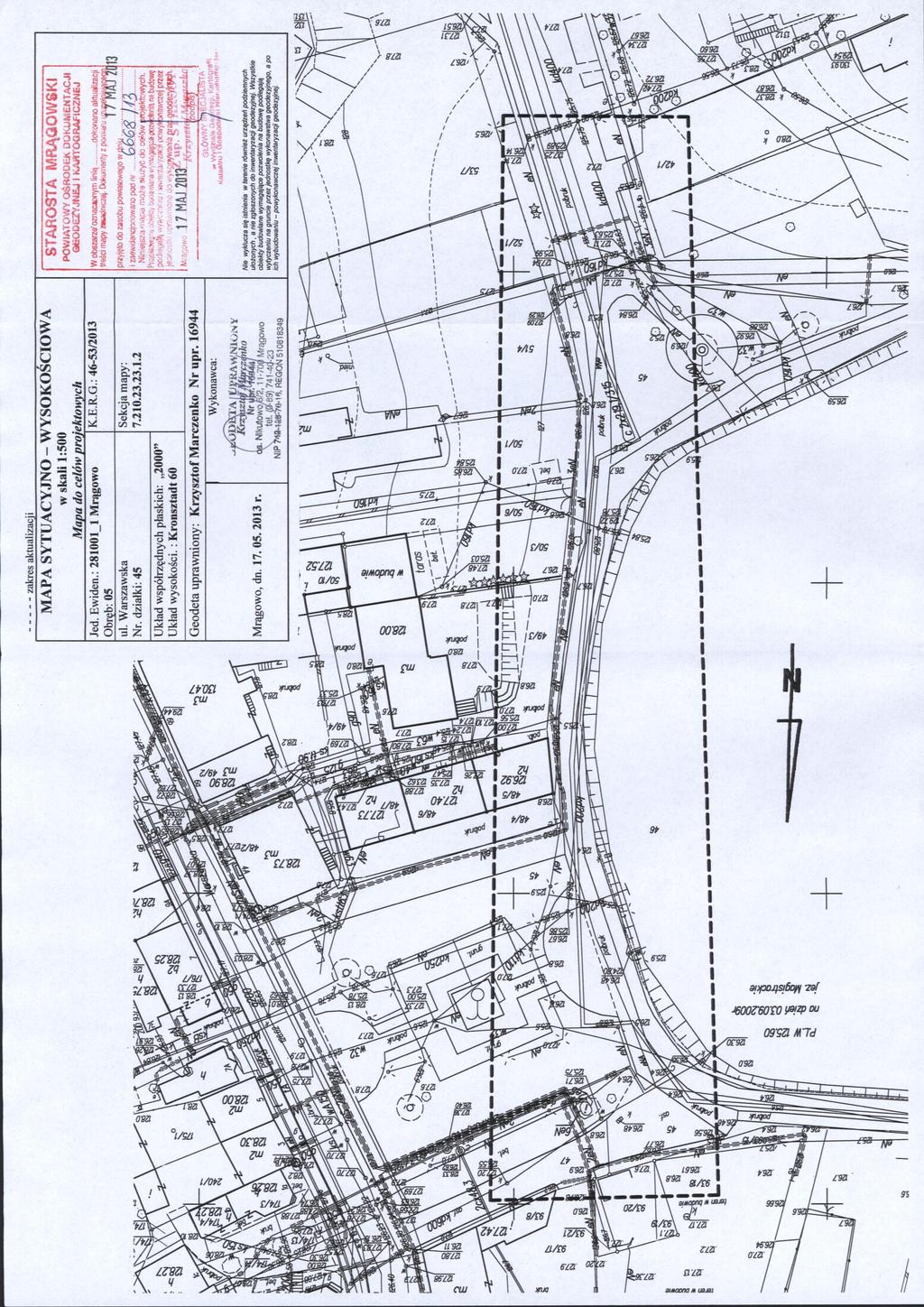

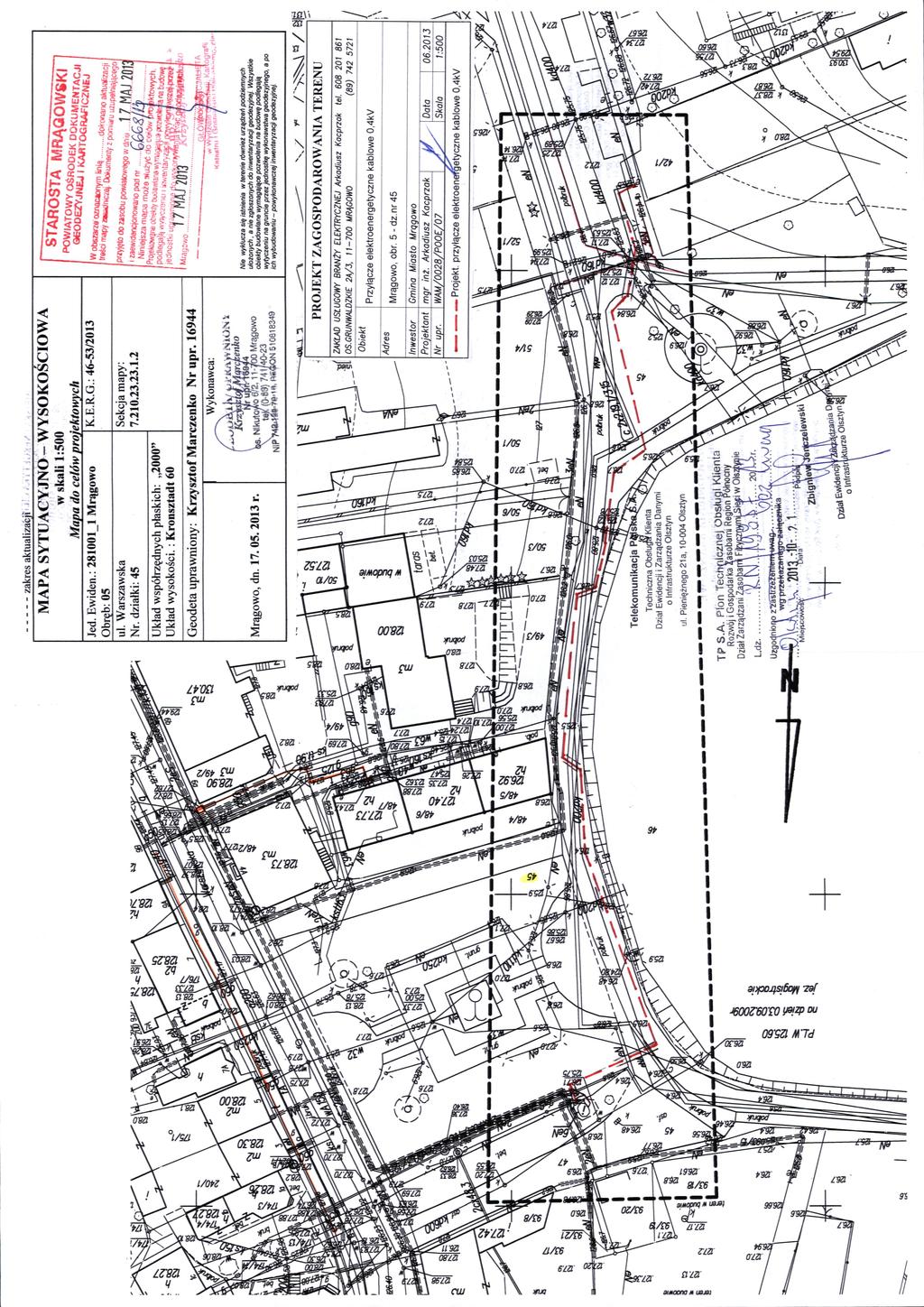

21 Skala 1:100 istn.z1 istn.z1 PROJEKT ZAGOSPODAROWANIA TERENU Przy cze elektroenergetyczne kablowe 0,4kV Mr gowo ul.warszawska - obr. 5, dz.nr 45

22 Przy cze elektroenergetyczne kablowe nn 0,4kV LOKALIZACJA Z CZA POMIAROWEGO Mr gowo ul.warszawska - obr.5, dz.nr 45 2

23 K kVA WIDOK Z CZA POMIAROWEGO 1:10 obw.07 SLK-400 3x250A Obudowa ST 53x57 istn. z cze kablowo-pomiarowe nr 5046 istn. z cze kablowo-pomiarowe nr 5045 przy stacji K-1229 RBK-00 Obudowa ST 53x57 S303C13 BioGo 3x25 3xBiWts-6A SKa RBK-00 3XWTN-00/gG-20A RBK-1 3xWTN-1/gG-160A 3xIMW 200/5 PEN PEN Fundament FT-53 istn. YAKY 4x50-2m istn. YAKY 4x120-10m istn.z1 projekt. mufa przelotowa w przypadku, gdy odcinek istn.kabla b dzie za krótki istn. YAKY 4x95-68m istn. YAKY 4x95-122m istn. YAKY 4x50-280m do Z14 istn. YAKY 4x25 o w. uliczne Przy cze elektroenergetyczne kablowe nn 0,4kV SCHEMAT ZASILANIA Mr gowo ul.warszawska - obr.5, dz.nr 45 3
