1 NOE topr275 Stan na: Instrukcja montażu i użytkowania

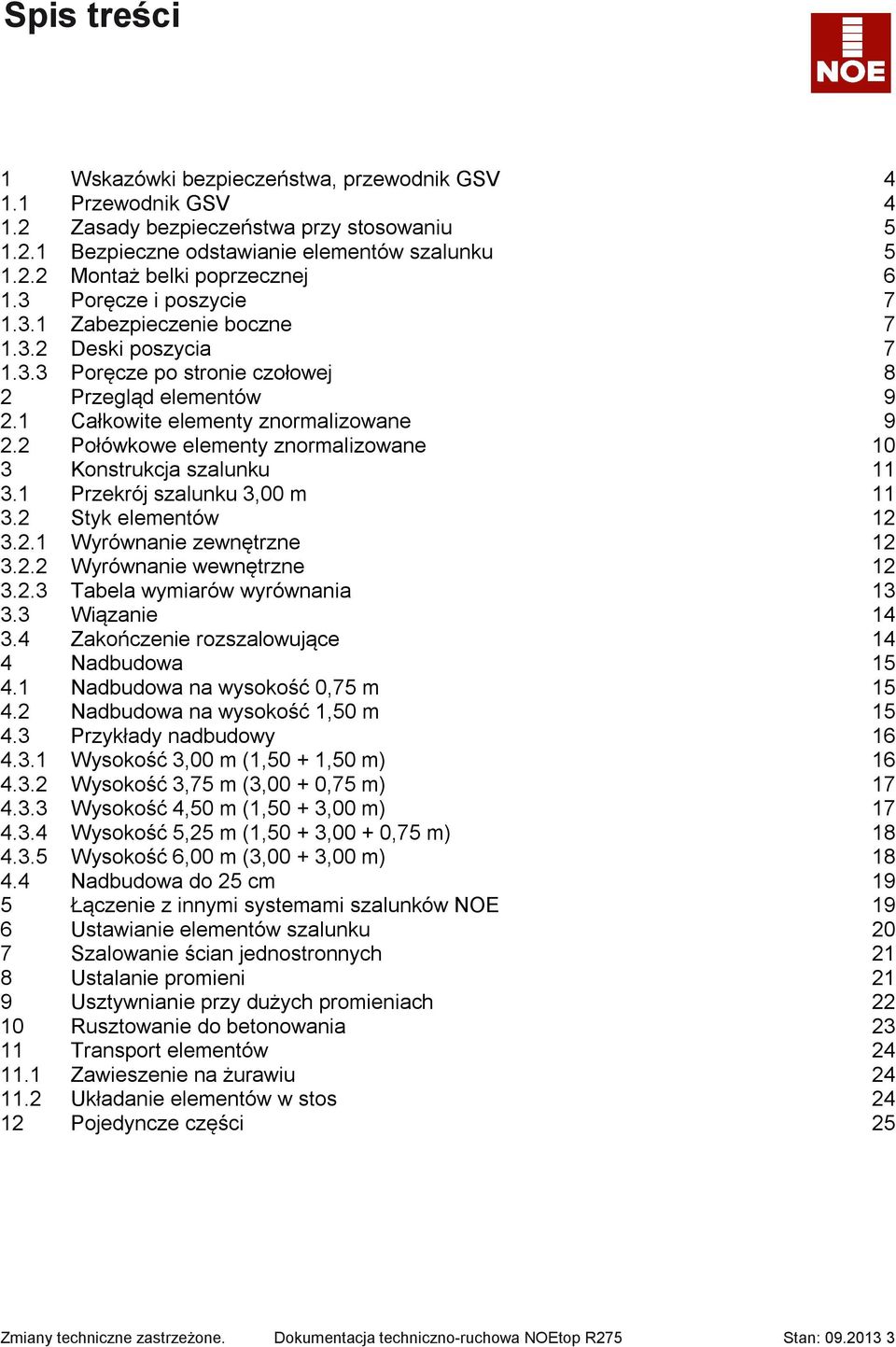

2 Spis treści 1 Wskazówki bezpieczeństwa, przewodnik GSV Przewodnik GSV Zasady bezpieczeństwa przy stosowaniu Bezpieczne odstawianie elementów szalunku Montaż belki poprzecznej Poręcze i poszycie Zabezpieczenie boczne Deski poszycia Poręcze po stronie czołowej 8 2 Przegląd elementów Całkowite elementy znormalizowane Połówkowe elementy znormalizowane 10 3 Konstrukcja szalunku Przekrój szalunku 3,00 m Styk elementów Wyrównanie zewnętrzne Wyrównanie wewnętrzne Tabela wymiarów wyrównania Wiązanie Zakończenie rozszalowujące 14 4 Nadbudowa Nadbudowa na wysokość 0,75 m Nadbudowa na wysokość 1,50 m Przykłady nadbudowy Wysokość 3,00 m (1,50 + 1,50 m) Wysokość 3,75 m (3,00 + 0,75 m) Wysokość 4,50 m (1,50 + 3,00 m) Wysokość 5,25 m (1,50 + 3,00 + 0,75 m) Wysokość 6,00 m (3,00 + 3,00 m) Nadbudowa do 25 cm 19 5 Łączenie z innymi systemami szalunków NOE 19 6 Ustawianie elementów szalunku 20 7 Szalowanie ścian jednostronnych 21 8 Ustalanie promieni 21 9 Usztywnianie przy dużych promieniach Rusztowanie do betonowania Transport elementów Zawieszenie na żurawiu Układanie elementów w stos Pojedyncze części 25 Zmiany techniczne zastrzeżone. Dokumentacja techniczno-ruchowa NOEtop R275 Stan:

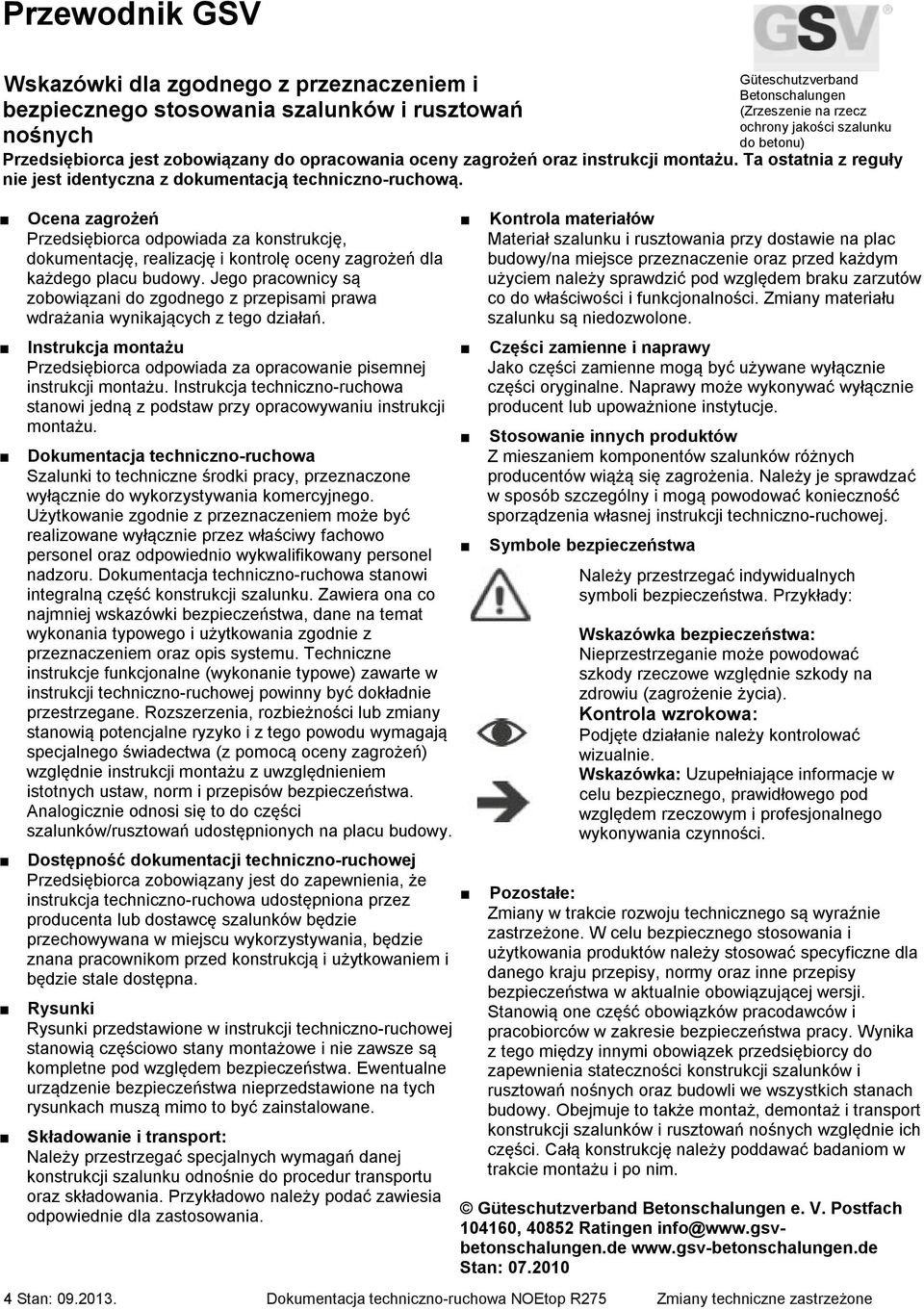

3 Przewodnik GSV Wskazówki dla zgodnego z przeznaczeniem i bezpiecznego stosowania szalunków i rusztowań nośnych Güteschutzverband Betonschalungen (Zrzeszenie na rzecz ochrony jakości szalunku do betonu) Przedsiębiorca jest zobowiązany do opracowania oceny zagrożeń oraz instrukcji montażu. Ta ostatnia z reguły nie jest identyczna z dokumentacją techniczno-ruchową. Ocena zagrożeń Przedsiębiorca odpowiada za konstrukcję, dokumentację, realizację i kontrolę oceny zagrożeń dla każdego placu budowy. Jego pracownicy są zobowiązani do zgodnego z przepisami prawa wdrażania wynikających z tego działań. Instrukcja montażu Przedsiębiorca odpowiada za opracowanie pisemnej instrukcji montażu. Instrukcja techniczno-ruchowa stanowi jedną z podstaw przy opracowywaniu instrukcji montażu. Dokumentacja techniczno-ruchowa Szalunki to techniczne środki pracy, przeznaczone wyłącznie do wykorzystywania komercyjnego. Użytkowanie zgodnie z przeznaczeniem może być realizowane wyłącznie przez właściwy fachowo personel oraz odpowiednio wykwalifikowany personel nadzoru. Dokumentacja techniczno-ruchowa stanowi integralną część konstrukcji szalunku. Zawiera ona co najmniej wskazówki bezpieczeństwa, dane na temat wykonania typowego i użytkowania zgodnie z przeznaczeniem oraz opis systemu. Techniczne instrukcje funkcjonalne (wykonanie typowe) zawarte w instrukcji techniczno-ruchowej powinny być dokładnie przestrzegane. Rozszerzenia, rozbieżności lub zmiany stanowią potencjalne ryzyko i z tego powodu wymagają specjalnego świadectwa (z pomocą oceny zagrożeń) względnie instrukcji montażu z uwzględnieniem istotnych ustaw, norm i przepisów bezpieczeństwa. Analogicznie odnosi się to do części szalunków/rusztowań udostępnionych na placu budowy. Dostępność dokumentacji techniczno-ruchowej Przedsiębiorca zobowiązany jest do zapewnienia, że instrukcja techniczno-ruchowa udostępniona przez producenta lub dostawcę szalunków będzie przechowywana w miejscu wykorzystywania, będzie znana pracownikom przed konstrukcją i użytkowaniem i będzie stale dostępna. Rysunki Rysunki przedstawione w instrukcji techniczno-ruchowej stanowią częściowo stany montażowe i nie zawsze są kompletne pod względem bezpieczeństwa. Ewentualne urządzenie bezpieczeństwa nieprzedstawione na tych rysunkach muszą mimo to być zainstalowane. Składowanie i transport: Należy przestrzegać specjalnych wymagań danej konstrukcji szalunku odnośnie do procedur transportu oraz składowania. Przykładowo należy podać zawiesia odpowiednie dla zastosowania. 4 Stan: Dokumentacja techniczno-ruchowa NOEtop R275 Zmiany techniczne zastrzeżone Kontrola materiałów Materiał szalunku i rusztowania przy dostawie na plac budowy/na miejsce przeznaczenie oraz przed każdym użyciem należy sprawdzić pod względem braku zarzutów co do właściwości i funkcjonalności. Zmiany materiału szalunku są niedozwolone. Części zamienne i naprawy Jako części zamienne mogą być używane wyłącznie części oryginalne. Naprawy może wykonywać wyłącznie producent lub upoważnione instytucje. Stosowanie innych produktów Z mieszaniem komponentów szalunków różnych producentów wiążą się zagrożenia. Należy je sprawdzać w sposób szczególny i mogą powodować konieczność sporządzenia własnej instrukcji techniczno-ruchowej. Symbole bezpieczeństwa Należy przestrzegać indywidualnych symboli bezpieczeństwa. Przykłady: Wskazówka bezpieczeństwa: Nieprzestrzeganie może powodować szkody rzeczowe względnie szkody na zdrowiu (zagrożenie życia). Kontrola wzrokowa: Podjęte działanie należy kontrolować wizualnie. Wskazówka: Uzupełniające informacje w celu bezpiecznego, prawidłowego pod względem rzeczowym i profesjonalnego wykonywania czynności. Pozostałe: Zmiany w trakcie rozwoju technicznego są wyraźnie zastrzeżone. W celu bezpiecznego stosowania i użytkowania produktów należy stosować specyficzne dla danego kraju przepisy, normy oraz inne przepisy bezpieczeństwa w aktualnie obowiązującej wersji. Stanowią one część obowiązków pracodawców i pracobiorców w zakresie bezpieczeństwa pracy. Wynika z tego między innymi obowiązek przedsiębiorcy do zapewnienia stateczności konstrukcji szalunków i rusztowań nośnych oraz budowli we wszystkich stanach budowy. Obejmuje to także montaż, demontaż i transport konstrukcji szalunków i rusztowań nośnych względnie ich części. Całą konstrukcję należy poddawać badaniom w trakcie montażu i po nim. Güteschutzverband Betonschalungen e. V. Postfach , Ratingen info@ Stan:

4 1. Wskazówki bezpieczeństwa 1.2 Zasady bezpieczeństwa przy stosowaniu Bezpieczne odstawianie elementów szalunku Szalunek dwustronny Szalunek jednostronny Dla uniknięcia wypadków elementy zawsze odstawiać w sposób pewny (przywiązać, związać, zakołkować), w razie potrzeby ułożyć bezpiecznie na podłożu. Jeżeli wsporniki prostujące są mocowane z pomocą kotew gruntowych, to muszą być one wytrzymałe na rozciąganie i ściskanie. W przypadku pojedynczych elementów należy zamontować co najmniej 2 wsporniki prostujące. Dla zapewnienia stateczności przy obciążeniu wiatrem zainstalować zabezpieczenie przed podnoszeniem. 1 Kotwa gruntowa 2 Drąg mocujący (zamocowany w sposób zapewniający wytrzymałość na ściskanie i rozciąganie) 3 Odciąg wytrzymały na rozciąganie 4 Wspornik prostujący zamocowany kołkami 5 Zabezpieczenie przed unoszeniem 5 Zmiany techniczne zastrzeżone. Dokumentacja techniczno-ruchowa NOEtop R275 Stan:

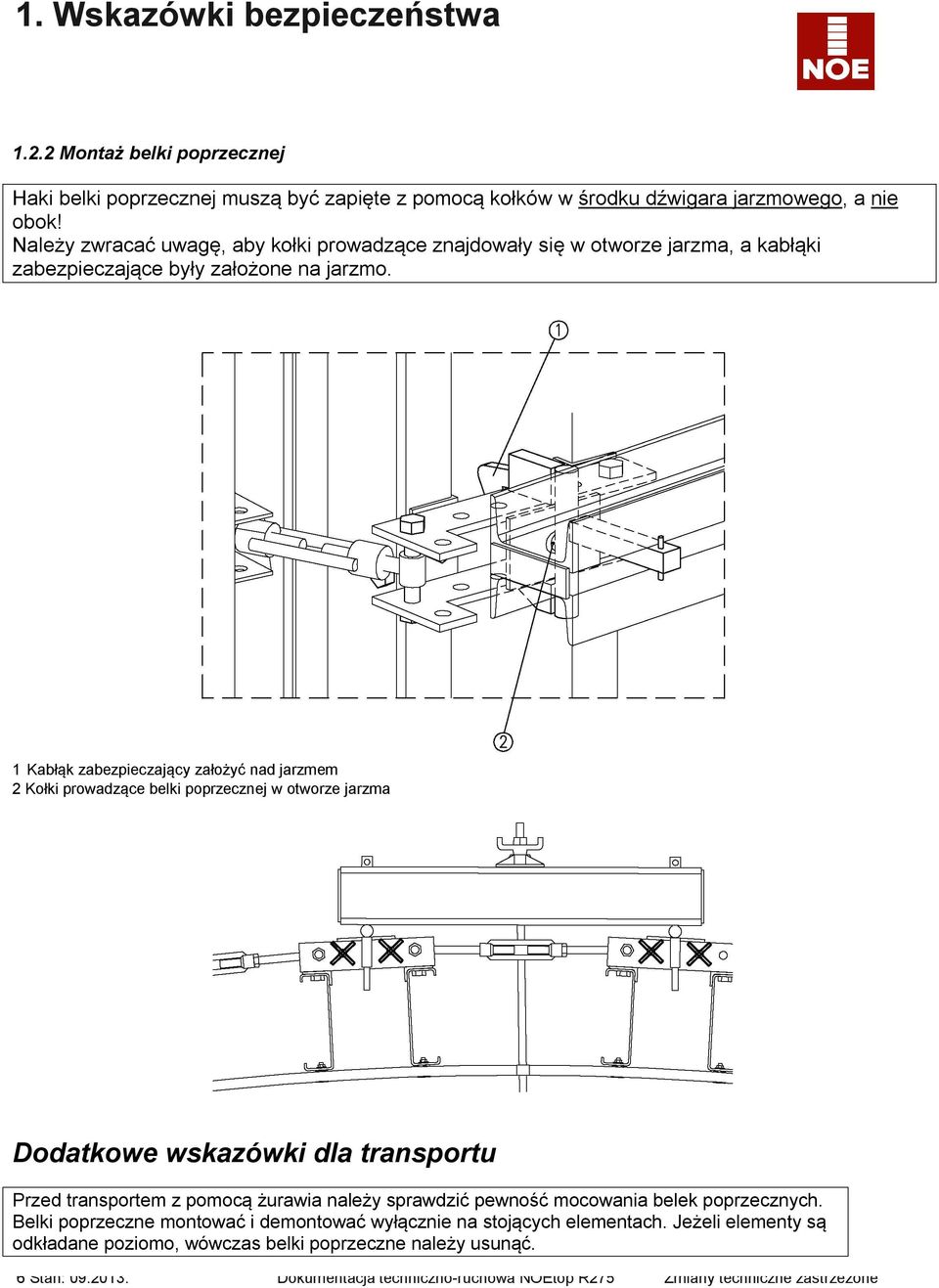

5 1. Wskazówki bezpieczeństwa Montaż belki poprzecznej Haki belki poprzecznej muszą być zapięte z pomocą kołków w środku dźwigara jarzmowego, a nie obok! Należy zwracać uwagę, aby kołki prowadzące znajdowały się w otworze jarzma, a kabłąki zabezpieczające były założone na jarzmo. 1 Kabłąk zabezpieczający założyć nad jarzmem 2 Kołki prowadzące belki poprzecznej w otworze jarzma Dodatkowe wskazówki dla transportu Przed transportem z pomocą żurawia należy sprawdzić pewność mocowania belek poprzecznych. Belki poprzeczne montować i demontować wyłącznie na stojących elementach. Jeżeli elementy są odkładane poziomo, wówczas belki poprzeczne należy usunąć. 6 Stan: Dokumentacja techniczno-ruchowa NOEtop R275 Zmiany techniczne zastrzeżone

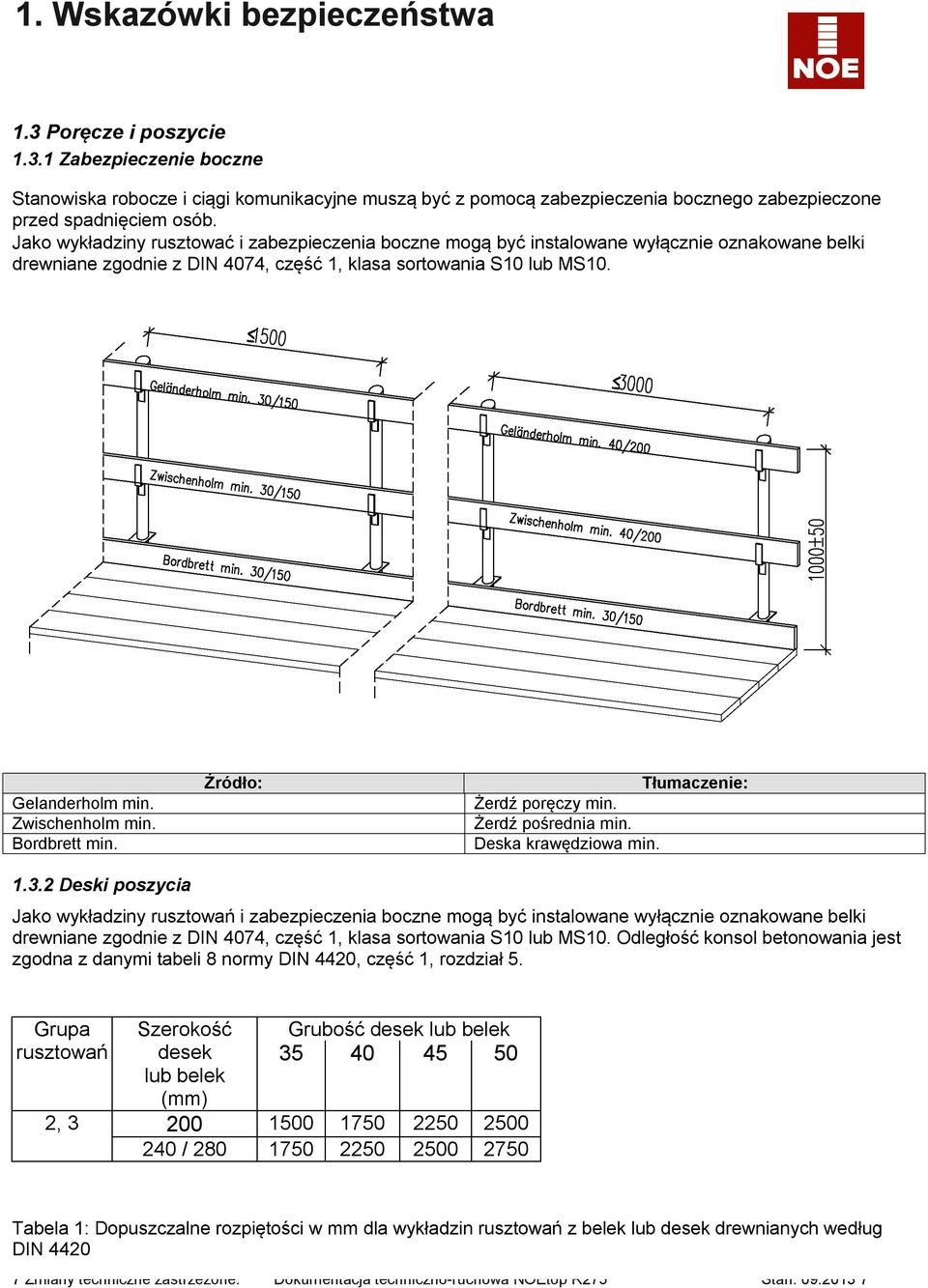

6 1. Wskazówki bezpieczeństwa 1.3 Poręcze i poszycie Zabezpieczenie boczne Stanowiska robocze i ciągi komunikacyjne muszą być z pomocą zabezpieczenia bocznego zabezpieczone przed spadnięciem osób. Jako wykładziny rusztować i zabezpieczenia boczne mogą być instalowane wyłącznie oznakowane belki drewniane zgodnie z DIN 4074, część 1, klasa sortowania S10 lub MS10. Gelanderholm min. Zwischenholm min. Bordbrett min. Źródło: Tłumaczenie: Żerdź poręczy min. Żerdź pośrednia min. Deska krawędziowa min Deski poszycia Jako wykładziny rusztowań i zabezpieczenia boczne mogą być instalowane wyłącznie oznakowane belki drewniane zgodnie z DIN 4074, część 1, klasa sortowania S10 lub MS10. Odległość konsol betonowania jest zgodna z danymi tabeli 8 normy DIN 4420, część 1, rozdział 5. Grupa rusztowań Szerokość desek lub belek (mm) Grubość desek lub belek , / Tabela 1: Dopuszczalne rozpiętości w mm dla wykładzin rusztowań z belek lub desek drewnianych według DIN Zmiany techniczne zastrzeżone. Dokumentacja techniczno-ruchowa NOEtop R275 Stan:

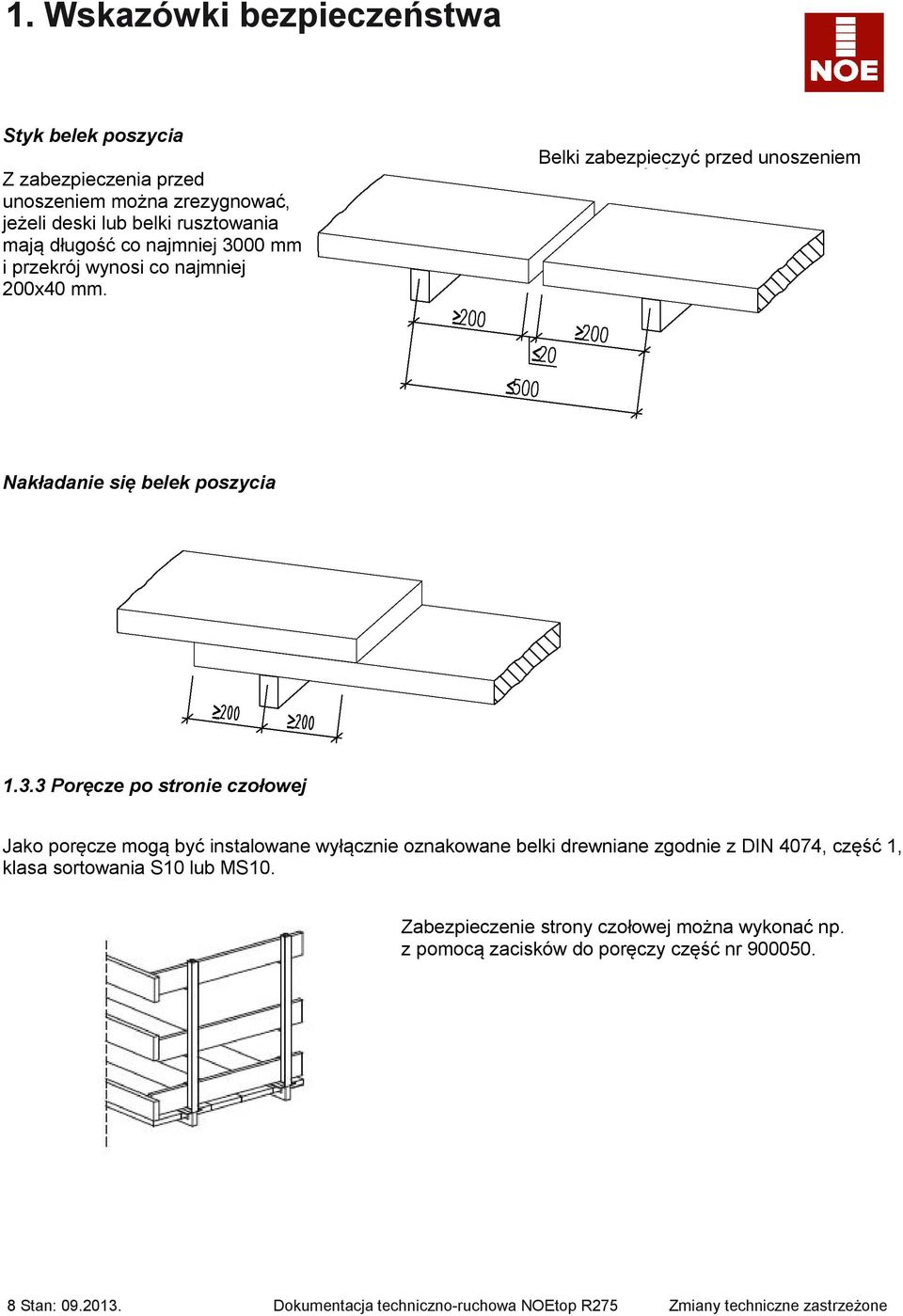

7 1. Wskazówki bezpieczeństwa Styk belek poszycia Z zabezpieczenia przed unoszeniem można zrezygnować, jeżeli deski lub belki rusztowania mają długość co najmniej 3000 mm i przekrój wynosi co najmniej 200x40 mm. Belki zabezpieczyć przed unoszeniem Nakładanie się belek poszycia Poręcze po stronie czołowej Jako poręcze mogą być instalowane wyłącznie oznakowane belki drewniane zgodnie z DIN 4074, część 1, klasa sortowania S10 lub MS10. Zabezpieczenie strony czołowej można wykonać np. z pomocą zacisków do poręczy część nr Stan: Dokumentacja techniczno-ruchowa NOEtop R275 Zmiany techniczne zastrzeżone

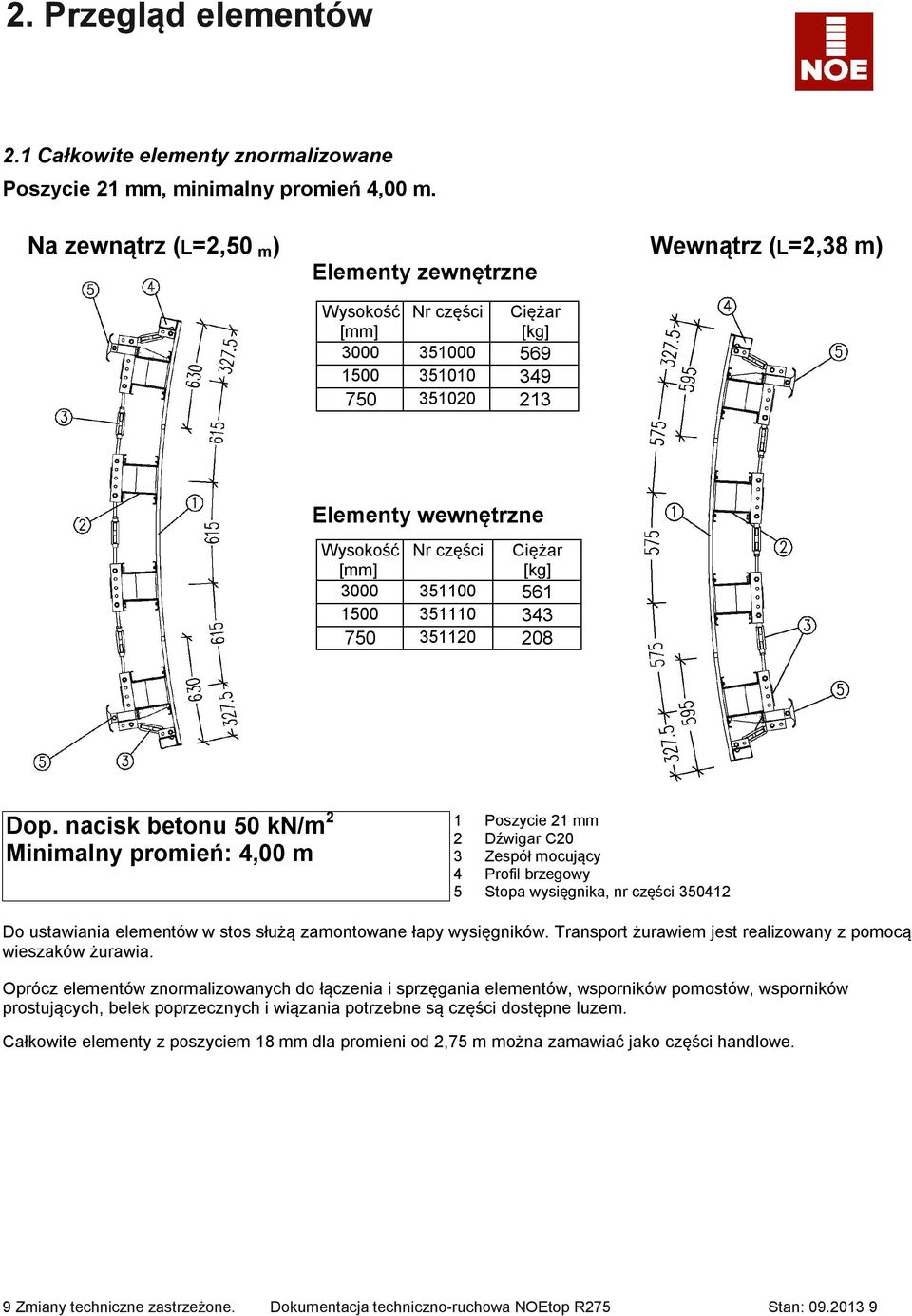

8 2. Przegląd elementów 2.1 Całkowite elementy znormalizowane Poszycie 21 mm, minimalny promień 4,00 m. Na zewnątrz (L=2,50 m ) Wewnątrz (L=2,38 m) Elementy zewnętrzne Wysokość [mm] Nr części Ciężar [kg] Elementy wewnętrzne Wysokość [mm] Nr części Ciężar [kg] Dop. nacisk betonu 50 kn/m 2 Minimalny promień: 4,00 m 1 Poszycie 21 mm 2 Dźwigar C20 3 Zespół mocujący 4 Profil brzegowy 5 Stopa wysięgnika, nr części Do ustawiania elementów w stos służą zamontowane łapy wysięgników. Transport żurawiem jest realizowany z pomocą wieszaków żurawia. Oprócz elementów znormalizowanych do łączenia i sprzęgania elementów, wsporników pomostów, wsporników prostujących, belek poprzecznych i wiązania potrzebne są części dostępne luzem. Całkowite elementy z poszyciem 18 mm dla promieni od 2,75 m można zamawiać jako części handlowe. 9 Zmiany techniczne zastrzeżone. Dokumentacja techniczno-ruchowa NOEtop R275 Stan:

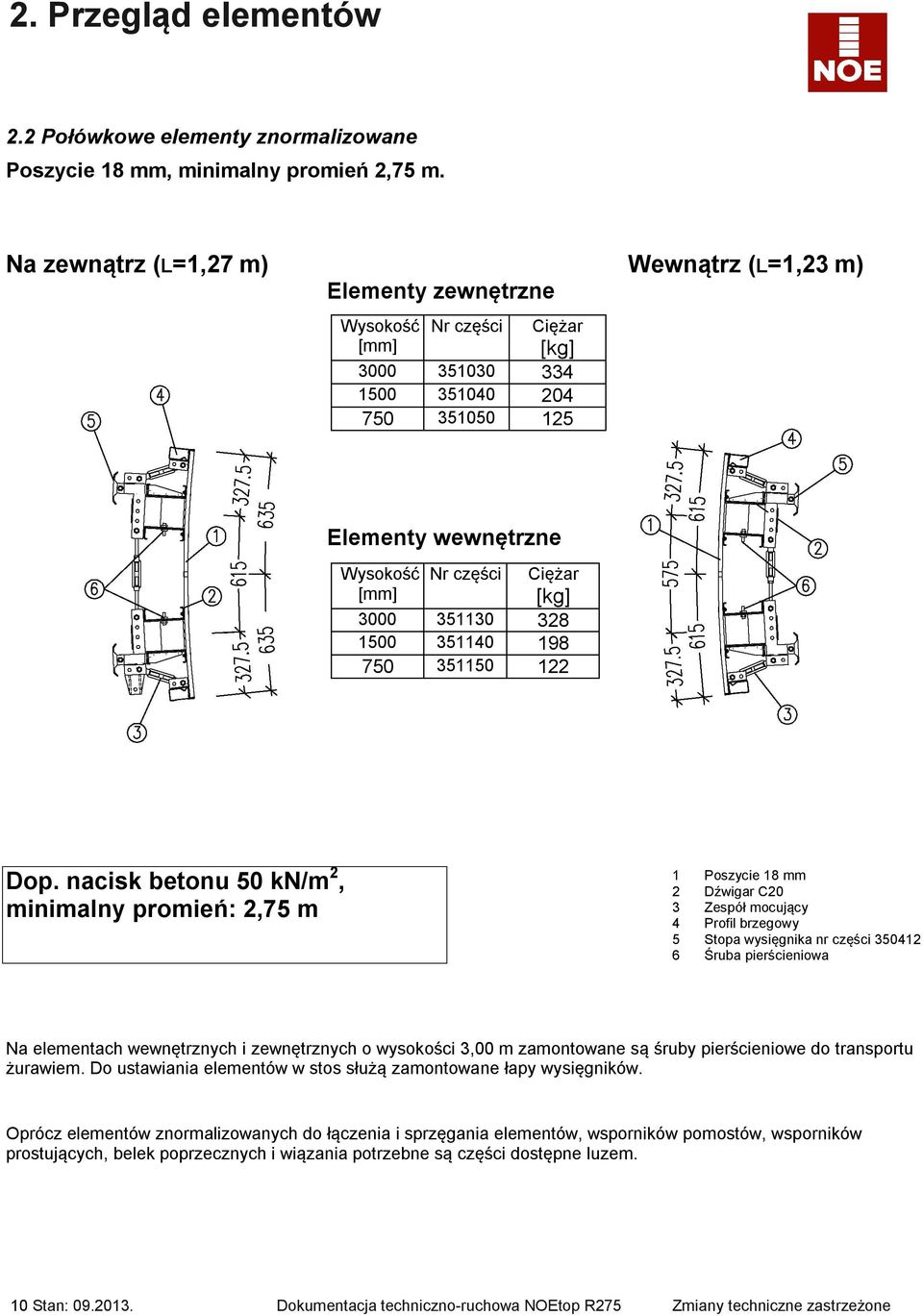

9 2. Przegląd elementów 2.2 Połówkowe elementy znormalizowane Poszycie 18 mm, minimalny promień 2,75 m. Na zewnątrz (L=1,27 m) Wewnątrz (L=1,23 m) Elementy zewnętrzne Wysokość [mm] Nr części Ciężar [kg] Elementy wewnętrzne Wysokość [mm] Nr części Ciężar [kg] Dop. nacisk betonu 50 kn/m 2, minimalny promień: 2,75 m 1 Poszycie 18 mm 2 Dźwigar C20 3 Zespół mocujący 4 Profil brzegowy 5 Stopa wysięgnika nr części Śruba pierścieniowa Na elementach wewnętrznych i zewnętrznych o wysokości 3,00 m zamontowane są śruby pierścieniowe do transportu żurawiem. Do ustawiania elementów w stos służą zamontowane łapy wysięgników. Oprócz elementów znormalizowanych do łączenia i sprzęgania elementów, wsporników pomostów, wsporników prostujących, belek poprzecznych i wiązania potrzebne są części dostępne luzem. 10 Stan: Dokumentacja techniczno-ruchowa NOEtop R275 Zmiany techniczne zastrzeżone

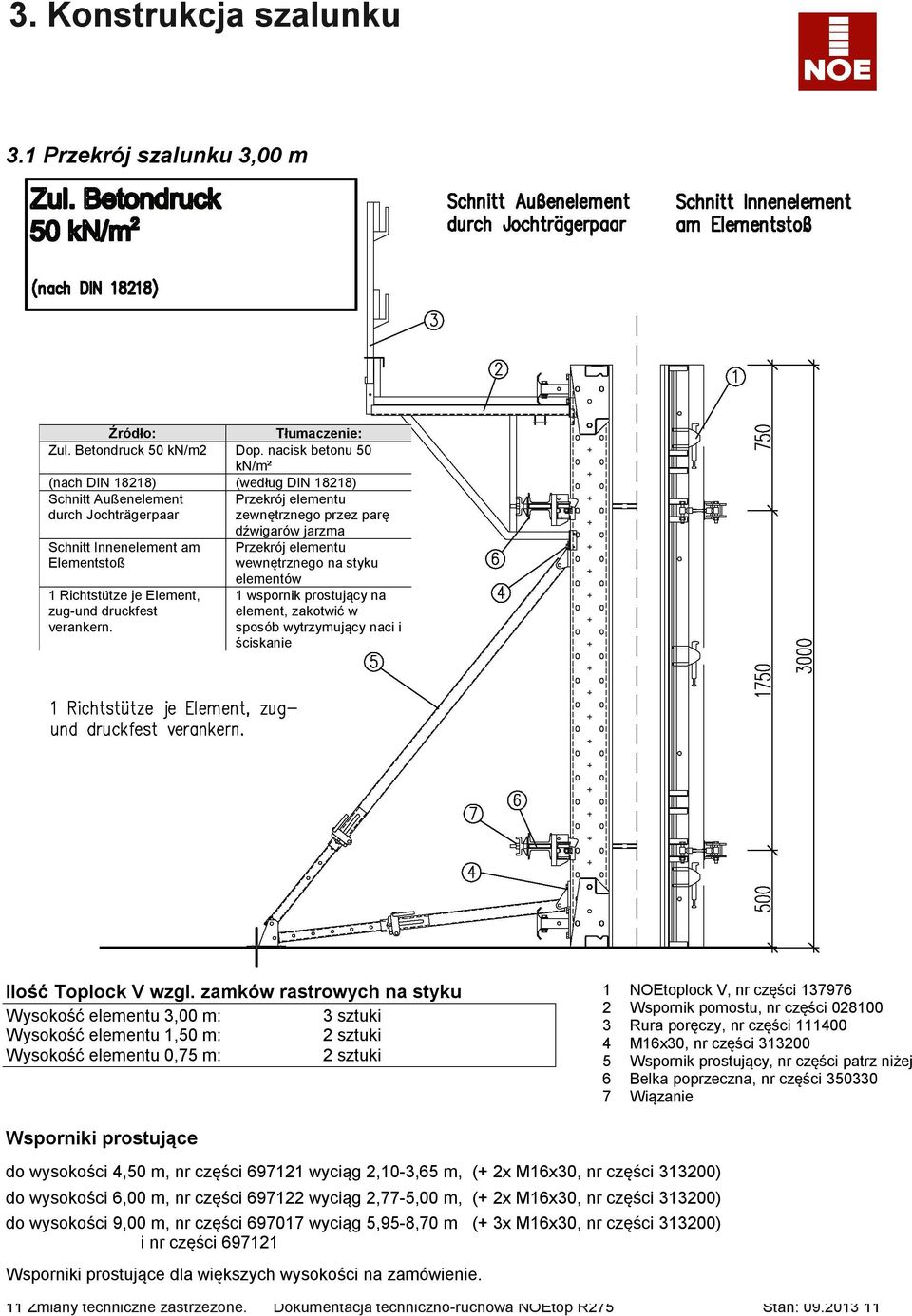

10 3. Konstrukcja szalunku 3.1 Przekrój szalunku 3,00 m Źródło: Tłumaczenie: Zul. Betondruck 50 kn/m2 Dop. nacisk betonu 50 kn/m² (nach DIN 18218) (według DIN 18218) Schnitt Außenelement Przekrój elementu durch Jochträgerpaar zewnętrznego przez parę dźwigarów jarzma Schnitt Innenelement am Elementstoß 1 Richtstütze je Element, zug-und druckfest verankern. Przekrój elementu wewnętrznego na styku elementów 1 wspornik prostujący na element, zakotwić w sposób wytrzymujący naci i ściskanie Ilość Toplock V wzgl. zamków rastrowych na styku Wysokość elementu 3,00 m: 3 sztuki Wysokość elementu 1,50 m: 2 sztuki Wysokość elementu 0,75 m: 2 sztuki 1 NOEtoplock V, nr części Wspornik pomostu, nr części Rura poręczy, nr części M16x30, nr części Wspornik prostujący, nr części patrz niżej 6 Belka poprzeczna, nr części Wiązanie Wsporniki prostujące do wysokości 4,50 m, nr części wyciąg 2,10-3,65 m, (+ 2x M16x30, nr części ) do wysokości 6,00 m, nr części wyciąg 2,77-5,00 m, (+ 2x M16x30, nr części ) do wysokości 9,00 m, nr części wyciąg 5,95-8,70 m (+ 3x M16x30, nr części ) i nr części Wsporniki prostujące dla większych wysokości na zamówienie. 11 Zmiany techniczne zastrzeżone. Dokumentacja techniczno-ruchowa NOEtop R275 Stan:

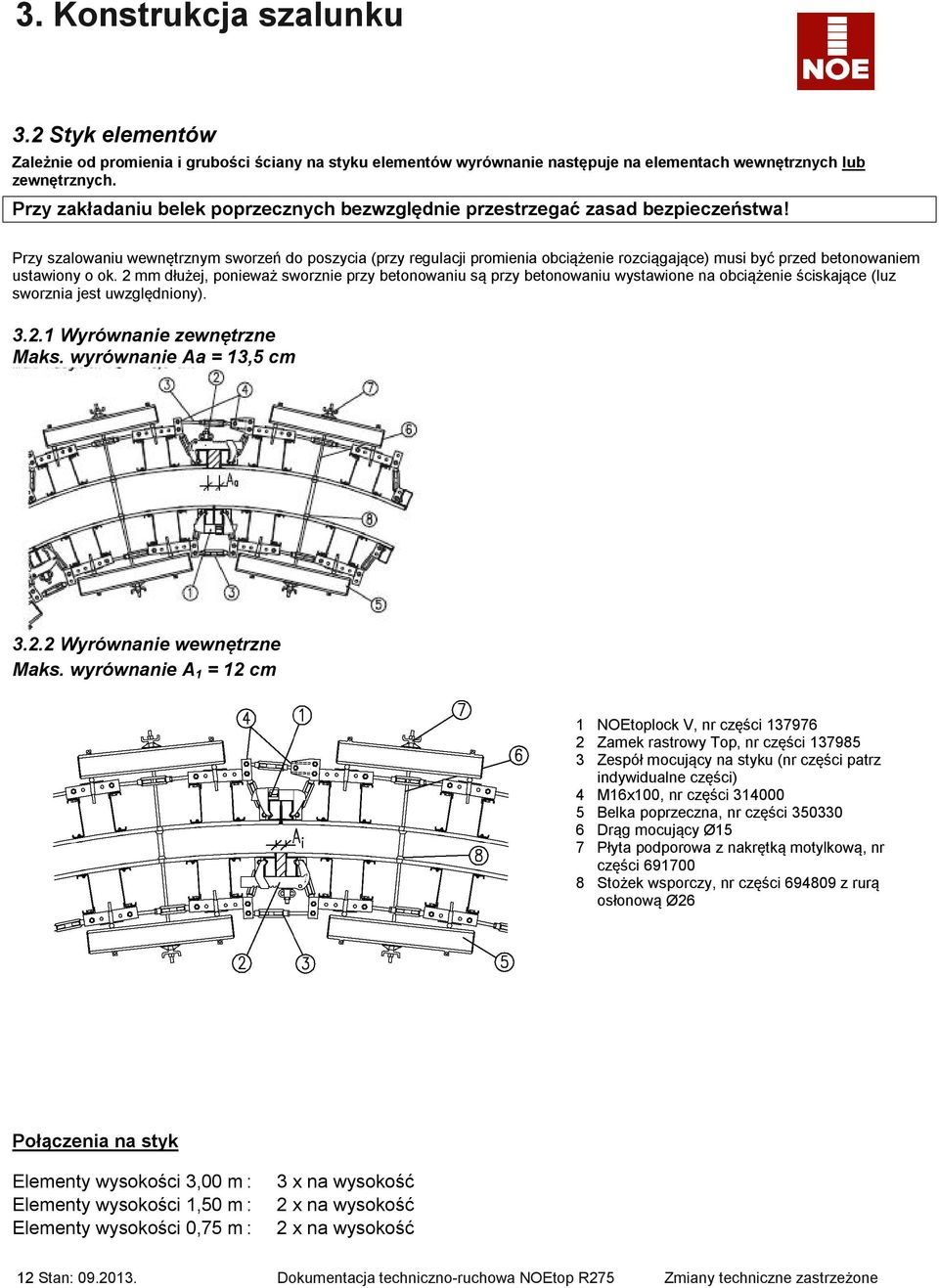

11 3. Konstrukcja szalunku 3.2 Styk elementów Zależnie od promienia i grubości ściany na styku elementów wyrównanie następuje na elementach wewnętrznych lub zewnętrznych. Przy zakładaniu belek poprzecznych bezwzględnie przestrzegać zasad bezpieczeństwa! Przy szalowaniu wewnętrznym sworzeń do poszycia (przy regulacji promienia obciążenie rozciągające) musi być przed betonowaniem ustawiony o ok. 2 mm dłużej, ponieważ sworznie przy betonowaniu są przy betonowaniu wystawione na obciążenie ściskające (luz sworznia jest uwzględniony) Wyrównanie zewnętrzne Maks. wyrównanie Aa = 13,5 cm Wyrównanie wewnętrzne Maks. wyrównanie A 1 = 12 cm 1 NOEtoplock V, nr części Zamek rastrowy Top, nr części Zespół mocujący na styku (nr części patrz indywidualne części) 4 M16x100, nr części Belka poprzeczna, nr części Drąg mocujący Ø15 7 Płyta podporowa z nakrętką motylkową, nr części Stożek wsporczy, nr części z rurą osłonową Ø26 Połączenia na styk Elementy wysokości 3,00 m : Elementy wysokości 1,50 m : Elementy wysokości 0,75 m : 3 x na wysokość 2 x na wysokość 2 x na wysokość 12 Stan: Dokumentacja techniczno-ruchowa NOEtop R275 Zmiany techniczne zastrzeżone

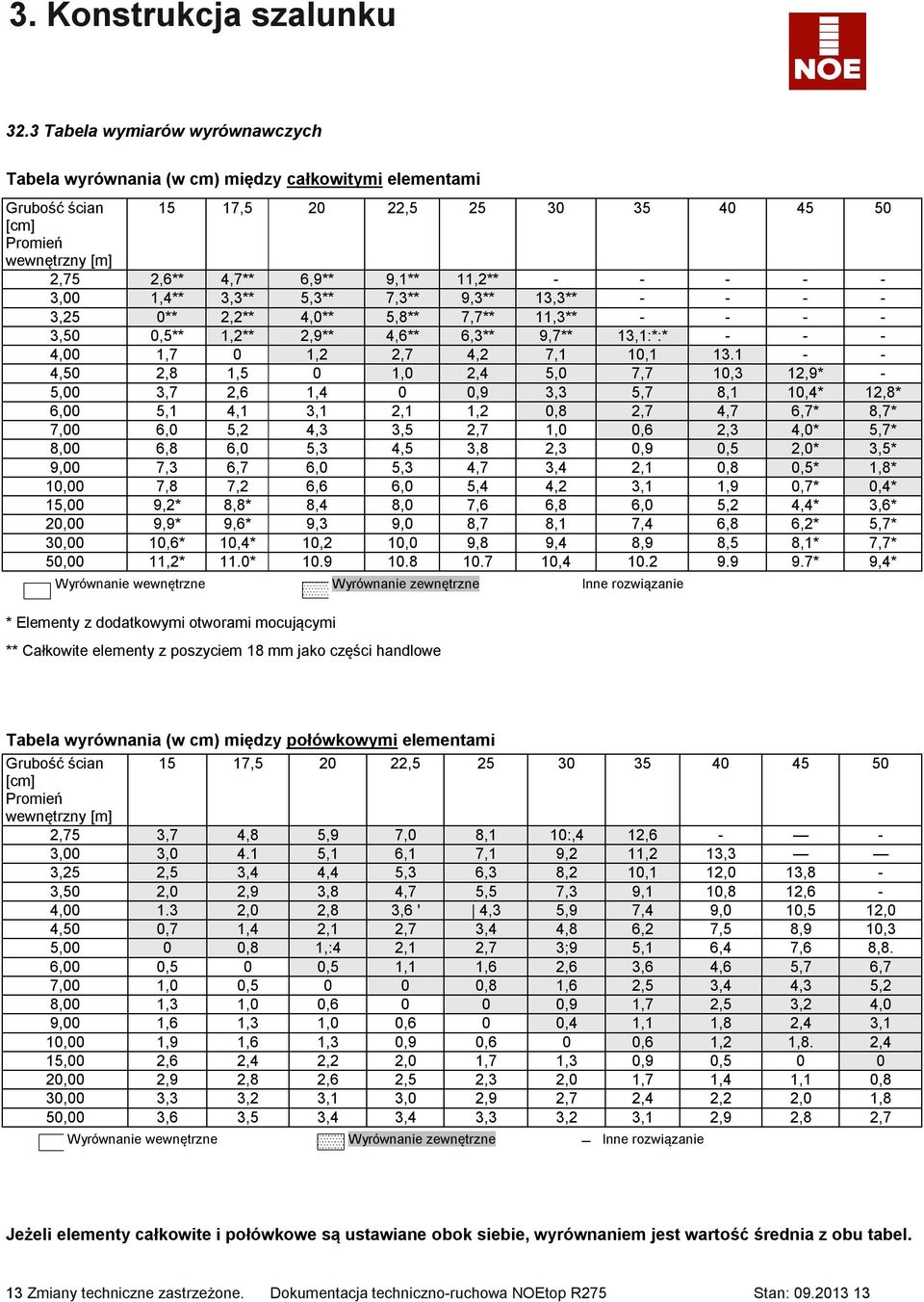

12 3. Konstrukcja szalunku 32.3 Tabela wymiarów wyrównawczych Tabela wyrównania (w cm) między całkowitymi elementami Grubość ścian 15 17, , [cm] Promień wewnętrzny [m] 2,75 2,6** 4,7** 6,9** 9,1** 11,2** ,00 1,4** 3,3** 5,3** 7,3** 9,3** 13,3** ,25 0** 2,2** 4,0** 5,8** 7,7** 11,3** ,50 0,5** 1,2** 2,9** 4,6** 6,3** 9,7** 13,1:*:* ,00 1,7 0 1,2 2,7 4,2 7,1 10, ,50 2,8 1,5 0 1,0 2,4 5,0 7,7 10,3 12,9* - 5,00 3,7 2,6 1,4 0 0,9 3,3 5,7 8,1 10,4* 12,8* 6,00 5,1 4,1 3,1 2,1 1,2 0,8 2,7 4,7 6,7* 8,7* 7,00 6,0 5,2 4,3 3,5 2,7 1,0 0,6 2,3 4,0* 5,7* 8,00 6,8 6,0 5,3 4,5 3,8 2,3 0,9 0,5 2,0* 3,5* 9,00 7,3 6,7 6,0 5,3 4,7 3,4 2,1 0,8 0,5* 1,8* 10,00 7,8 7,2 6,6 6,0 5,4 4,2 3,1 1,9 0,7* 0,4* 15,00 9,2* 8,8* 8,4 8,0 7,6 6,8 6,0 5,2 4,4* 3,6* 20,00 9,9* 9,6* 9,3 9,0 8,7 8,1 7,4 6,8 6,2* 5,7* 30,00 10,6* 10,4* 10,2 10,0 9,8 9,4 8,9 8,5 8,1* 7,7* 50,00 11,2* 11.0* , * 9,4* Wyrównanie wewnętrzne Wyrównanie zewnętrzne Inne rozwiązanie * Elementy z dodatkowymi otworami mocującymi ** Całkowite elementy z poszyciem 18 mm jako części handlowe Tabela wyrównania (w cm) między połówkowymi elementami Grubość ścian 15 17, , [cm] Promień wewnętrzny [m] 2,75 3,7 4,8 5,9 7,0 8,1 10:,4 12, ,00 3, ,1 6,1 7,1 9,2 11,2 13,3 3,25 2,5 3,4 4,4 5,3 6,3 8,2 10,1 12,0 13,8-3,50 2,0 2,9 3,8 4,7 5,5 7,3 9,1 10,8 12,6-4, ,0 2,8 3,6 ' 4,3 5,9 7,4 9,0 10,5 12,0 4,50 0,7 1,4 2,1 2,7 3,4 4,8 6,2 7,5 8,9 10,3 5,00 0 0,8 1,:4 2,1 2,7 3;9 5,1 6,4 7,6 8,8. 6,00 0,5 0 0,5 1,1 1,6 2,6 3,6 4,6 5,7 6,7 7,00 1,0 0, ,8 1,6 2,5 3,4 4,3 5,2 8,00 1,3 1,0 0, ,9 1,7 2,5 3,2 4,0 9,00 1,6 1,3 1,0 0,6 0 0,4 1,1 1,8 2,4 3,1 10,00 1,9 1,6 1,3 0,9 0,6 0 0,6 1,2 1,8. 2,4 15,00 2,6 2,4 2,2 2,0 1,7 1,3 0,9 0, ,00 2,9 2,8 2,6 2,5 2,3 2,0 1,7 1,4 1,1 0,8 30,00 3,3 3,2 3,1 3,0 2,9 2,7 2,4 2,2 2,0 1,8 50,00 3,6 3,5 3,4 3,4 3,3 3,2 3,1 2,9 2,8 2,7 Wyrównanie wewnętrzne Wyrównanie zewnętrzne Inne rozwiązanie Jeżeli elementy całkowite i połówkowe są ustawiane obok siebie, wyrównaniem jest wartość średnia z obu tabel. 13 Zmiany techniczne zastrzeżone. Dokumentacja techniczno-ruchowa NOEtop R275 Stan:

13 3. Konstrukcja szalunku 3.3 Wiązanie Wiązanie całkowitych elementów znormalizowanych przez zadany otwór mocujący możliwe tylko dla: Promienie wewnętrzne 4,00 m do 14,00 m dla grubości ścian 0,15-0,40 m i Promienie wewnętrzne 14,00 m do 25,00 m dla grubości ścian 0,20-0,40 m Promienie od 2,75 m i inne grubości ścian należy szalować z pomocą elementów połówkowych, lub też muszą być nawiercone inne otwory mocujące. 3.4 Zakończenie Ilość uchwytów rozszalowujących rozszalowujące Elementy wysokości 3,00 m: 2 x na wysokość Maks. grubość ścian 40 cm Elementy wysokości 1,50 m: 2 x na wysokość Elementy wysokości 0,75 m: 1 x na wysokość Zespół mocujący na każdym styku! Detal A 1 Uchwyt rozszalowujący, nr części z elementami mocującymi 2 Pas prostujący mm, nr części Drąg mocujący 30 cm, nr części Płyta podporowa z nakrętką motylkową, nr części Widok B Uwaga: Jeżeli rozszalowanie wykonywane jest bez uchwytów, to nacisk na szalunek musi być w całości przejęty przez podparcie. W żadnym wypadku nie wolno mocować rozszalowania bezpośrednio na profilu brzegowym. Większe otwory w ścianie muszą być tak usztywnione, aby szalunek mógł się o nie opierać. W przeciwnym razie możliwe są odkształcenia poszycia szalunku. 14 Stan: Dokumentacja techniczno-ruchowa NOEtop R275 Zmiany techniczne zastrzeżone

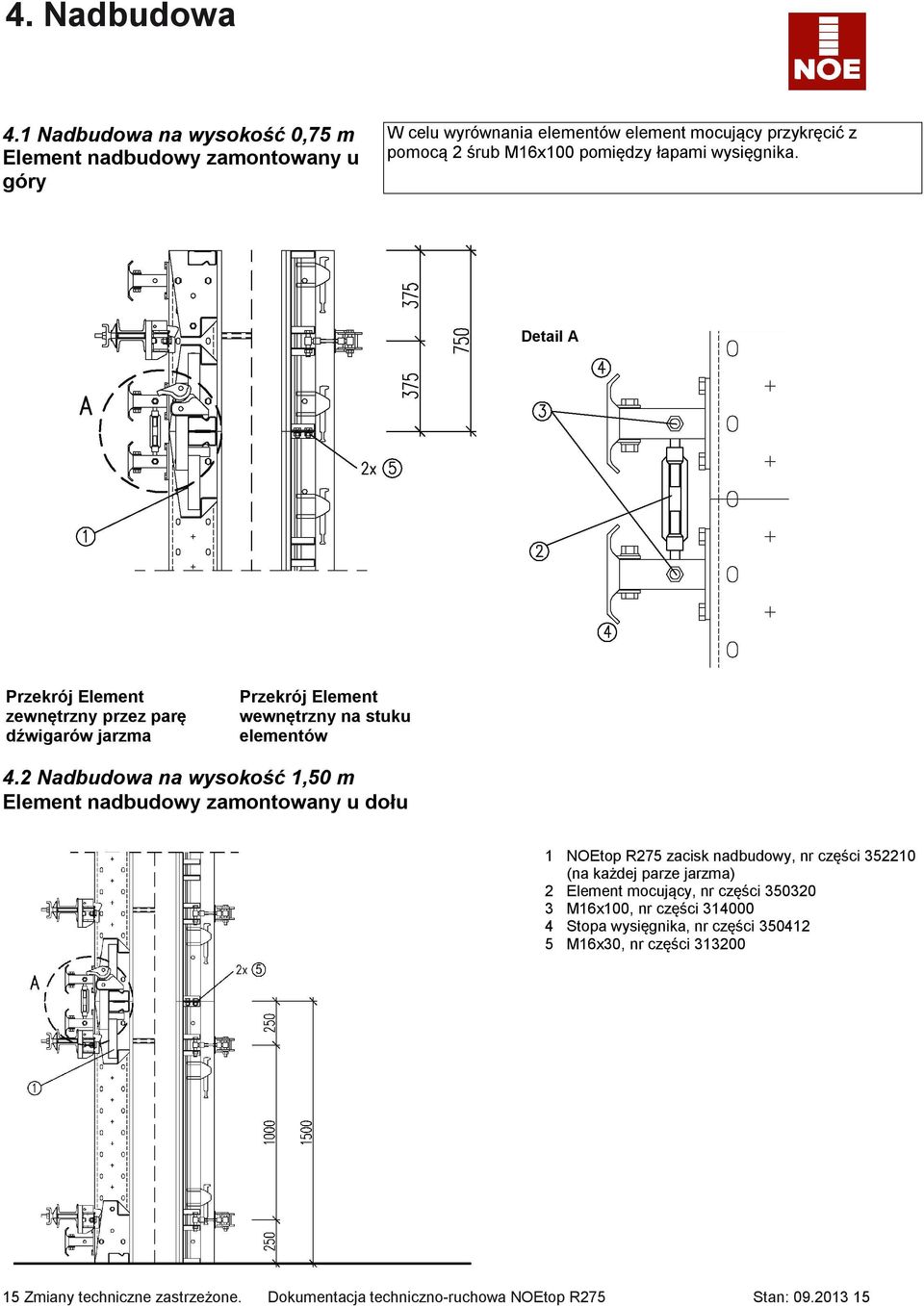

14 4. Nadbudowa 4.1 Nadbudowa na wysokość 0,75 m Element nadbudowy zamontowany u góry W celu wyrównania elementów element mocujący przykręcić z pomocą 2 śrub M16x100 pomiędzy łapami wysięgnika. Detail A Przekrój Element zewnętrzny przez parę dźwigarów jarzma Przekrój Element wewnętrzny na stuku elementów 4.2 Nadbudowa na wysokość 1,50 m Element nadbudowy zamontowany u dołu 1 NOEtop R275 zacisk nadbudowy, nr części (na każdej parze jarzma) 2 Element mocujący, nr części M16x100, nr części Stopa wysięgnika, nr części M16x30, nr części Zmiany techniczne zastrzeżone. Dokumentacja techniczno-ruchowa NOEtop R275 Stan:

15 4. Nadbudowa 4.3 Przykłady nadbudowy Wysokość 3,00 m (2 x 1,50 m) Nadbudowa z pomocą zacisku do nadbudowy R275 nie jest możliwa! Założyć zamek rastrowy i szynę VL. 1 Zamek rastrowy NOE nr części (na każdej parze jarzma) 2 Element mocujący nr części M16x100 nr części Stopa wysięgnika nr części Szyna VL 1,25 m nr części (przykręcona jednostronnie) 6 M16x30 nr części Widok z góry styku elementów Przekrój Element zewnęrzny przez parę dźwigarów jarzma Przekrój Element wewnęrzny na styku elementów Detal A 16 Stan: Dokumentacja techniczno-ruchowa NOEtop R275 Zmiany techniczne zastrzeżone

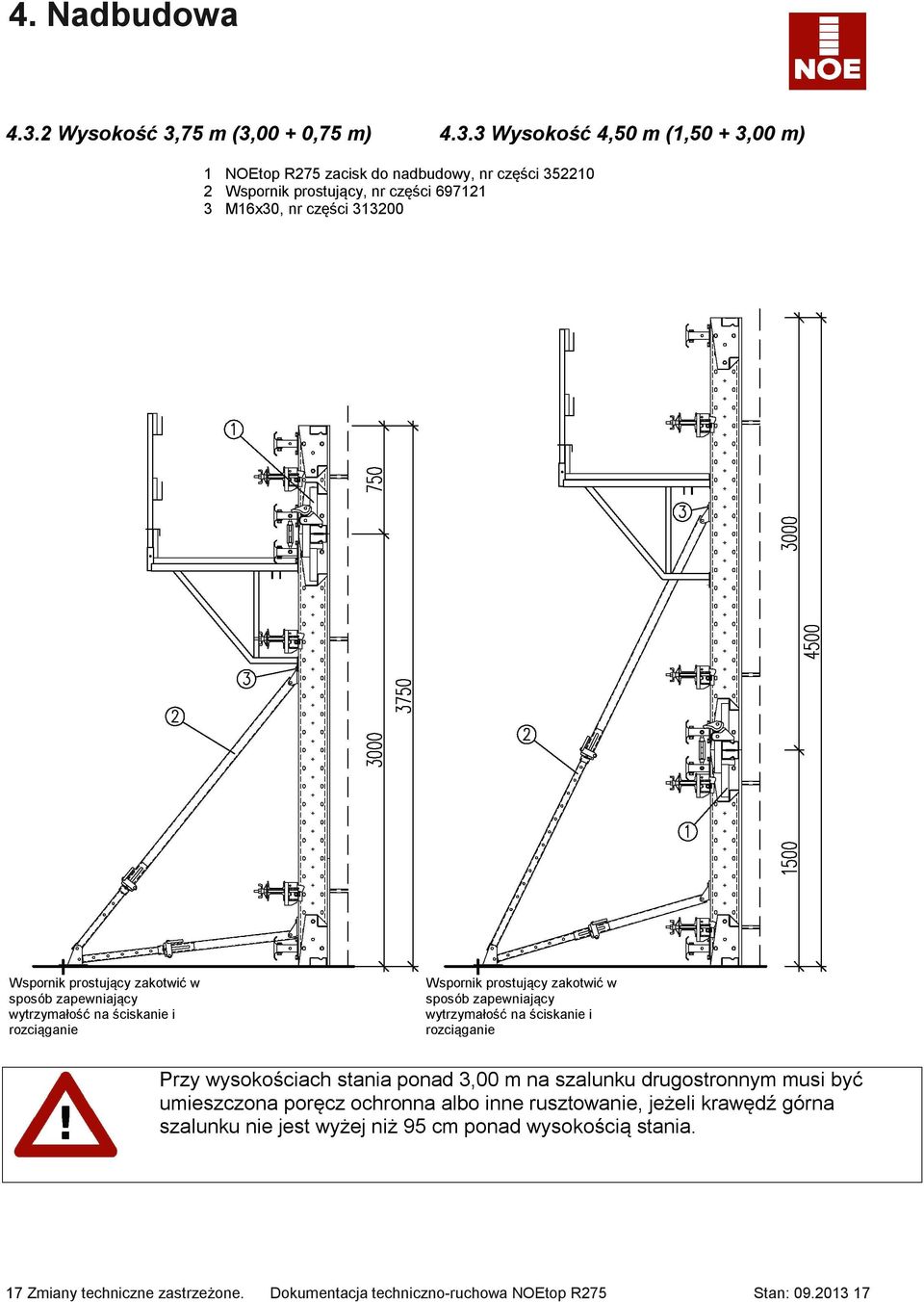

16 4. Nadbudowa Wysokość 3,75 m (3,00 + 0,75 m) Wysokość 4,50 m (1,50 + 3,00 m) 1 NOEtop R275 zacisk do nadbudowy, nr części Wspornik prostujący, nr części M16x30, nr części Wspornik prostujący zakotwić w sposób zapewniający wytrzymałość na ściskanie i rozciąganie Wspornik prostujący zakotwić w sposób zapewniający wytrzymałość na ściskanie i rozciąganie Przy wysokościach stania ponad 3,00 m na szalunku drugostronnym musi być umieszczona poręcz ochronna albo inne rusztowanie, jeżeli krawędź górna szalunku nie jest wyżej niż 95 cm ponad wysokością stania. 17 Zmiany techniczne zastrzeżone. Dokumentacja techniczno-ruchowa NOEtop R275 Stan:

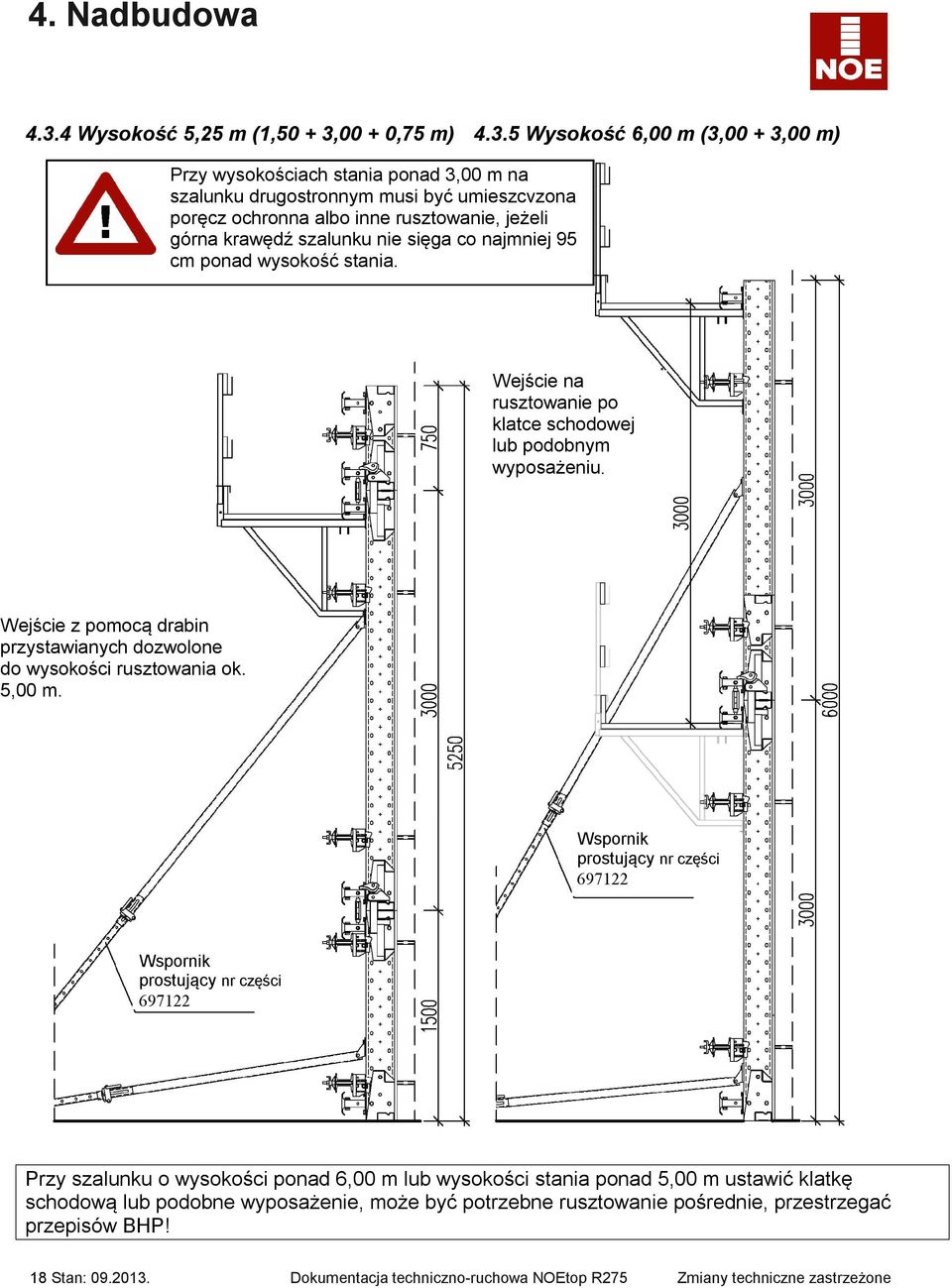

17 4. Nadbudowa Wysokość 5,25 m (1,50 + 3,00 + 0,75 m) Wysokość 6,00 m (3,00 + 3,00 m) Przy wysokościach stania ponad 3,00 m na szalunku drugostronnym musi być umieszcvzona poręcz ochronna albo inne rusztowanie, jeżeli górna krawędź szalunku nie sięga co najmniej 95 cm ponad wysokość stania. Wejście na rusztowanie po klatce schodowej lub podobnym wyposażeniu. Wejście z pomocą drabin przystawianych dozwolone do wysokości rusztowania ok. 5,00 m. Wspornik prostujący nr części Wspornik prostujący nr części Przy szalunku o wysokości ponad 6,00 m lub wysokości stania ponad 5,00 m ustawić klatkę schodową lub podobne wyposażenie, może być potrzebne rusztowanie pośrednie, przestrzegać przepisów BHP! 18 Stan: Dokumentacja techniczno-ruchowa NOEtop R275 Zmiany techniczne zastrzeżone

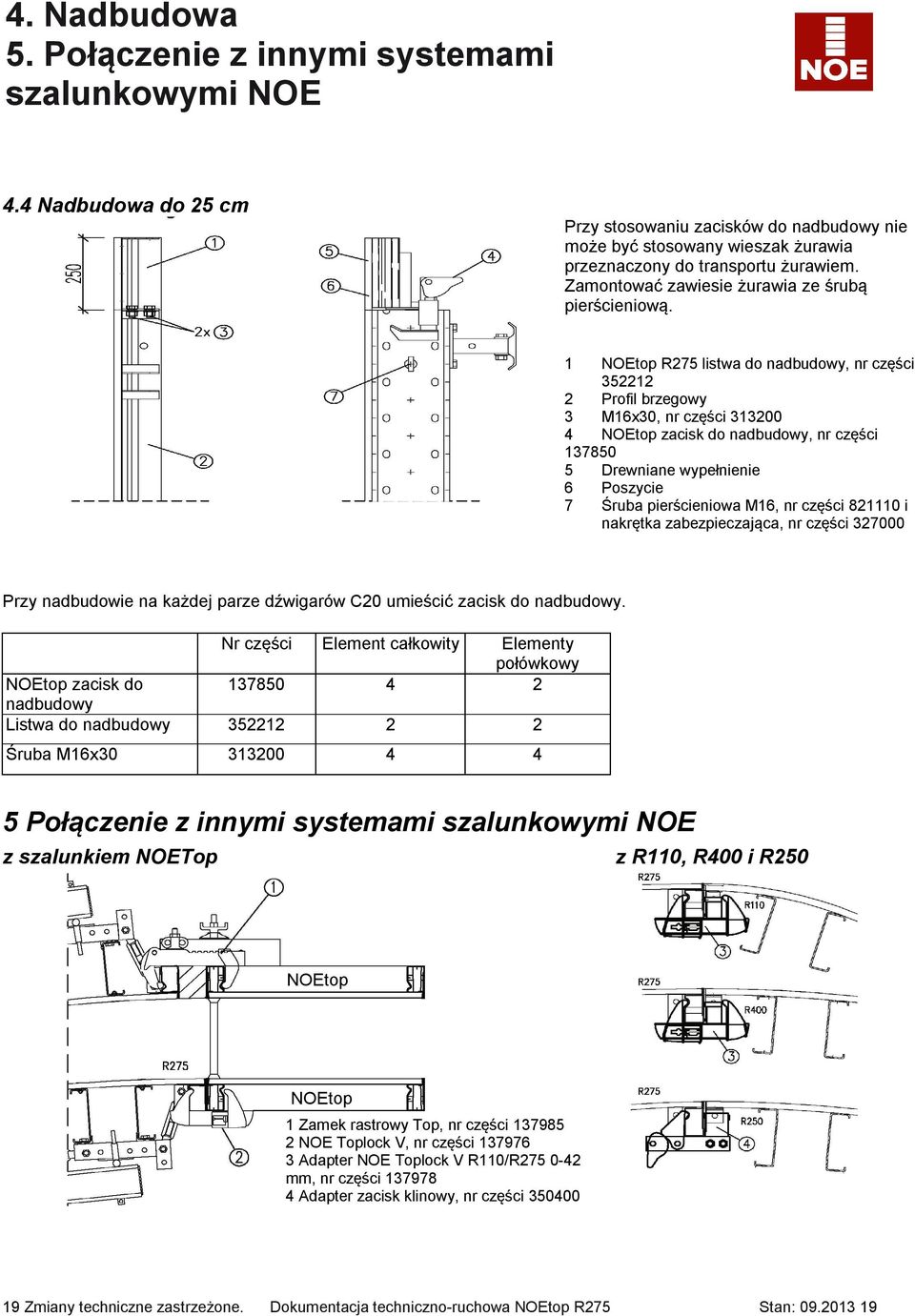

18 4. Nadbudowa 5. Połączenie z innymi systemami szalunkowymi NOE 4.4 Nadbudowa do 25 cm Przy stosowaniu zacisków do nadbudowy nie może być stosowany wieszak żurawia przeznaczony do transportu żurawiem. Zamontować zawiesie żurawia ze śrubą pierścieniową. 1 NOEtop R275 listwa do nadbudowy, nr części Profil brzegowy 3 M16x30, nr części NOEtop zacisk do nadbudowy, nr części Drewniane wypełnienie 6 Poszycie 7 Śruba pierścieniowa M16, nr części i nakrętka zabezpieczająca, nr części Przy nadbudowie na każdej parze dźwigarów C20 umieścić zacisk do nadbudowy. Nr części Element całkowity Elementy połówkowy NOEtop zacisk do nadbudowy Listwa do nadbudowy Śruba M16x Połączenie z innymi systemami szalunkowymi NOE z szalunkiem NOETop z R110, R400 i R250 NOEtop NOEtop 1 Zamek rastrowy Top, nr części NOE Toplock V, nr części Adapter NOE Toplock V R110/R mm, nr części Adapter zacisk klinowy, nr części Zmiany techniczne zastrzeżone. Dokumentacja techniczno-ruchowa NOEtop R275 Stan:

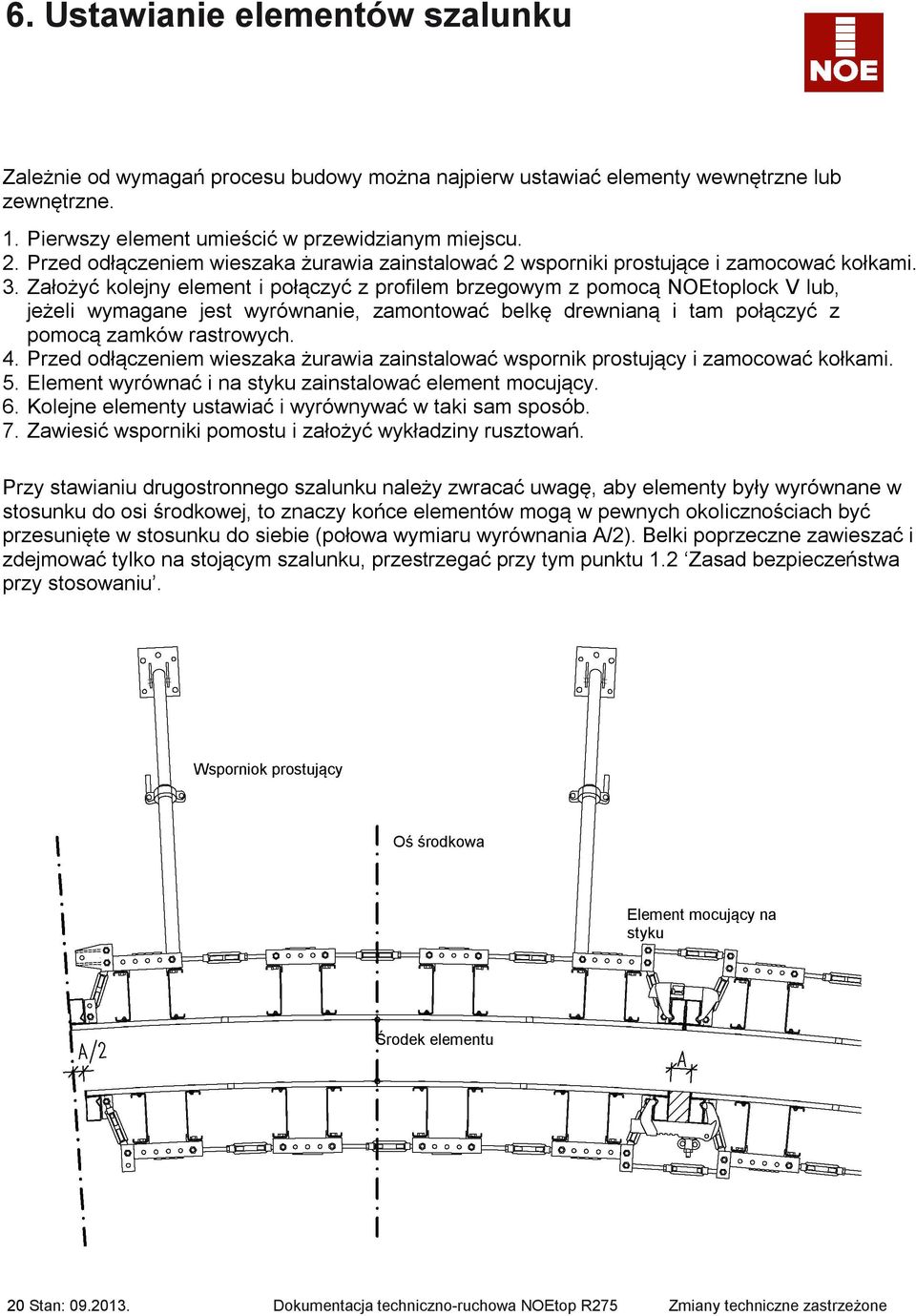

19 6. Ustawianie elementów szalunku Zależnie od wymagań procesu budowy można najpierw ustawiać elementy wewnętrzne lub zewnętrzne. 1. Pierwszy element umieścić w przewidzianym miejscu. 2. Przed odłączeniem wieszaka żurawia zainstalować 2 wsporniki prostujące i zamocować kołkami. 3. Założyć kolejny element i połączyć z profilem brzegowym z pomocą NOEtoplock V lub, jeżeli wymagane jest wyrównanie, zamontować belkę drewnianą i tam połączyć z pomocą zamków rastrowych. 4. Przed odłączeniem wieszaka żurawia zainstalować wspornik prostujący i zamocować kołkami. 5. Element wyrównać i na styku zainstalować element mocujący. 6. Kolejne elementy ustawiać i wyrównywać w taki sam sposób. 7. Zawiesić wsporniki pomostu i założyć wykładziny rusztowań. Przy stawianiu drugostronnego szalunku należy zwracać uwagę, aby elementy były wyrównane w stosunku do osi środkowej, to znaczy końce elementów mogą w pewnych okolicznościach być przesunięte w stosunku do siebie (połowa wymiaru wyrównania A/2). Belki poprzeczne zawieszać i zdejmować tylko na stojącym szalunku, przestrzegać przy tym punktu 1.2 Zasad bezpieczeństwa przy stosowaniu. Wsporniok prostujący Oś środkowa Element mocujący na styku Środek elementu 20 Stan: Dokumentacja techniczno-ruchowa NOEtop R275 Zmiany techniczne zastrzeżone

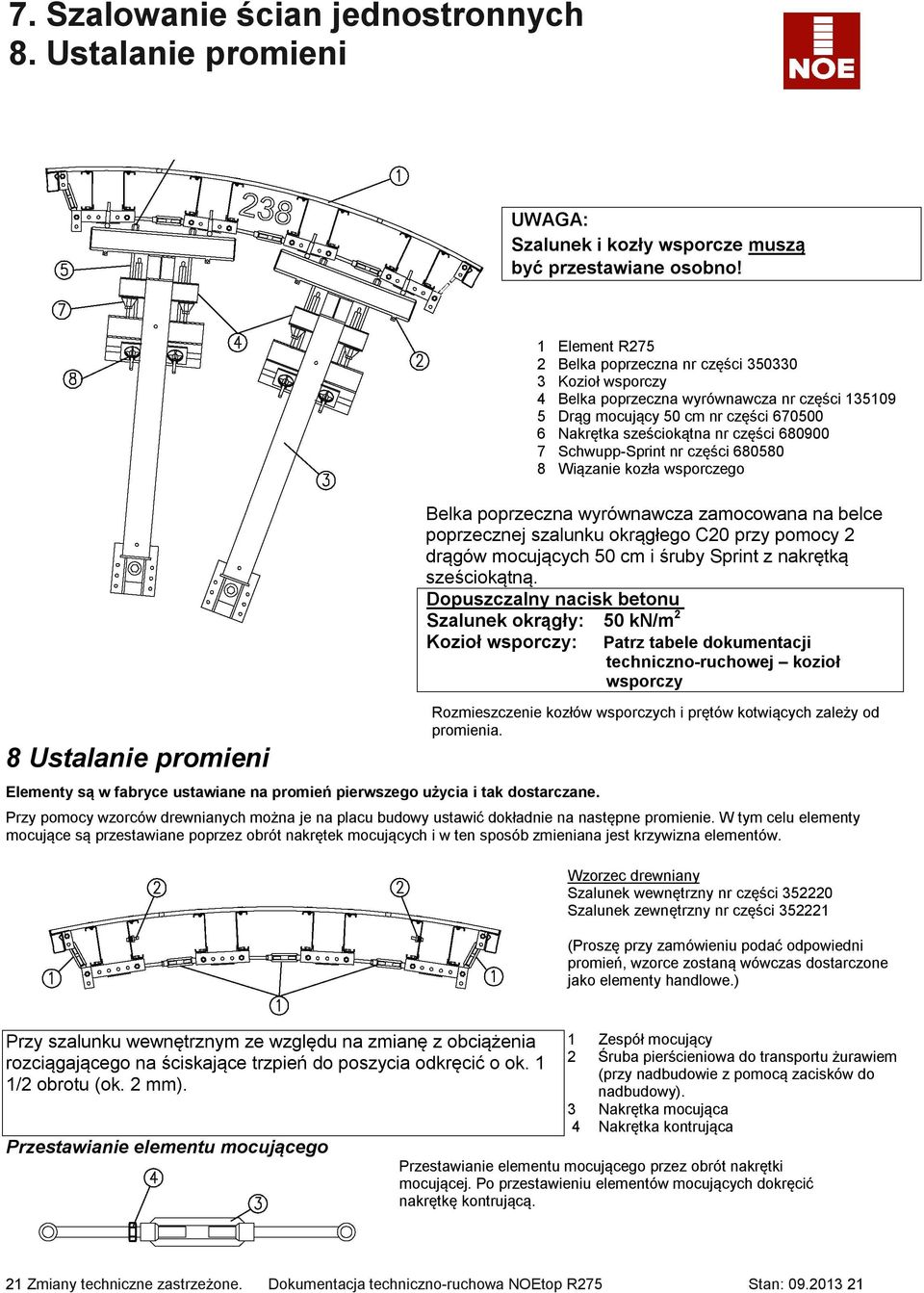

20 7. Szalowanie ścian jednostronnych 8. Ustalanie promieni UWAGA: Szalunek i kozły wsporcze muszą być przestawiane osobno! 8 Ustalanie promieni Elementy są w fabryce ustawiane na promień pierwszego użycia i tak dostarczane. 1 Element R275 2 Belka poprzeczna nr części Kozioł wsporczy 4 Belka poprzeczna wyrównawcza nr części Drąg mocujący 50 cm nr części Nakrętka sześciokątna nr części Schwupp-Sprint nr części Wiązanie kozła wsporczego Belka poprzeczna wyrównawcza zamocowana na belce poprzecznej szalunku okrągłego C20 przy pomocy 2 drągów mocujących 50 cm i śruby Sprint z nakrętką sześciokątną. Dopuszczalny nacisk betonu Szalunek okrągły: 50 kn/m 2 Kozioł wsporczy: Patrz tabele dokumentacji techniczno-ruchowej kozioł wsporczy Rozmieszczenie kozłów wsporczych i prętów kotwiących zależy od promienia. Przy pomocy wzorców drewnianych można je na placu budowy ustawić dokładnie na następne promienie. W tym celu elementy mocujące są przestawiane poprzez obrót nakrętek mocujących i w ten sposób zmieniana jest krzywizna elementów. Wzorzec drewniany Szalunek wewnętrzny nr części Szalunek zewnętrzny nr części (Proszę przy zamówieniu podać odpowiedni promień, wzorce zostaną wówczas dostarczone jako elementy handlowe.) Przy szalunku wewnętrznym ze względu na zmianę z obciążenia rozciągającego na ściskające trzpień do poszycia odkręcić o ok. 1 1/2 obrotu (ok. 2 mm). Przestawianie elementu mocującego 1 Zespół mocujący 2 Śruba pierścieniowa do transportu żurawiem (przy nadbudowie z pomocą zacisków do nadbudowy). 3 Nakrętka mocująca 4 Nakrętka kontrująca Przestawianie elementu mocującego przez obrót nakrętki mocującej. Po przestawieniu elementów mocujących dokręcić nakrętkę kontrującą. 21 Zmiany techniczne zastrzeżone. Dokumentacja techniczno-ruchowa NOEtop R275 Stan:

21 9. Usztywnienie przy większych promieniach Przy promieniach od 18 m przy elementach o wysokości 3,0 m na dźwigarze C20 musi być przykręcona poziomo dwa razy szyna VL. Przy elementach nadbudowy wysokości 1,5 m i 0,75 m zakładane jest po jednej szynie. Przy starszych poszyciach już od R = 12 m powinny być zakładane szyny VL. Element zewnętrzny Element wewnętrzny Detal A Różnica między szynami VL i dźwigarami C20 w zależności od ustawionego promienia wyrównywana jest z pomocą podkładek. 1 Szyna VL, nr części Śruba M16, długość i podkładki według potrzeb Widok z góry 22 Stan: Dokumentacja techniczno-ruchowa NOEtop R275 Zmiany techniczne zastrzeżone

22 10. Rusztowanie do betonowania Widok z góry Na końcu pomostu zamontować poręcze czołowe, np. z pomocą zacisku do poręczy, nr części Wspornik pomostu położenie i mocowanie patrz także punkt 3 i 4. Jako poszycia rusztowań i zabezpieczenia boczne mogą być instalowane wyłącznie oznakowane belki drewniane zgodnie z DIN 4074, część 1, klasa sortowania S10 lub MS10. Grubość poszycia zależnie od odległości wsporników betonowania musi być zgodny z danymi tabeli 8 normy DIN 4420, część 1, rozdział 5 (patrz także 1.3). 23 Zmiany techniczne zastrzeżone. Dokumentacja techniczno-ruchowa NOEtop R275 Stan:

23 11. Transport elementów 11.1 Zawieszenie na żurawiu Tabela 1: Dop. ładunki zawieszane dla wieszaka żurawia Wieszak żurawia Siła skośna 60 Siła skośna 90 dop. Nr części dop. P [kn] P [kn] Do transportu elementów wieszak żurawia założyć w elemencie końcowym pomiędzy parami dźwigarów C20 (2 razy na element). Wieszak żurawia (nośność 20 kn przy obciążeniu pionowym) Nr części Waga 7,4 kg Śruba pierścieniowa Nr części , waga 0,4 kg Nakrętka zabezpieczająca M16 Nr części Alternatywnie: Przykręcić śrubę pierścieniową z nakrętką M16 (2x na element) np. przy nadbudowie z zaciskiem do nadbudowy NOEtop Układanie elementów w stos Elementy zewnętrzne Elementy wewnętrzne Belka podkładowa Łapa wysięgnika Łapy wysięgnika przykręcone są do elementów. 24 Stan: Dokumentacja techniczno-ruchowa NOEtop R275 Zmiany techniczne zastrzeżone

24 12. Części Elementy mocujące Gwint prawy/lewy M20 Wyciąg Nazwa Wyciąg [mm] MIN-MAX Nr części Waga [kg] Długi średni Krótki (Nr części bez nakrętki kontrującej) Na element mocujący potrzebne są 2 szt. M16x100 Nr części NOE Toplock V Nr części Waga 3,7 kg Także do wyrównania Maks. 4 cm Zamek rastrowy Top do wyrównania do 13,5 cm Nr części Waga 5,2 kg NOEtop R275 zacisk do nadbudowy NOEtop zacisk do nadbudowy NOE R275 listwa do nadbudowy Do nadbudowy elementów Do nadbudowy do 25 cm Nr części Waga 3,2 kg Nr części Waga 10,5 kg Nr części Waga 7,5 kg 25 Zmiany techniczne zastrzeżone. Dokumentacja techniczno-ruchowa NOEtop R275 Stan:

25 12. Części Belka poprzeczna Nr części Waga 22,3 kg Uchwyt rozszalowujący Nr części Waga 1,91 kg Pas prostujący 1425 Nr części Waga 21,5 kg Ml 6x30 Nr części Waga 0,11 kg M16xW0 Nr części Waga 0,22 kg Pręt mocujący długość 300 mm Nr części Płyta podporowa z nakrętką motylkową Nr części waga 1,2 kg Waga 0,42 kg Pręt mocujący długość mm Nr części Waga 2,12 kg 26 Stan: Dokumentacja techniczno-ruchowa NOEtop R275 Zmiany techniczne zastrzeżone
