Transkrypt
1
2 2 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona

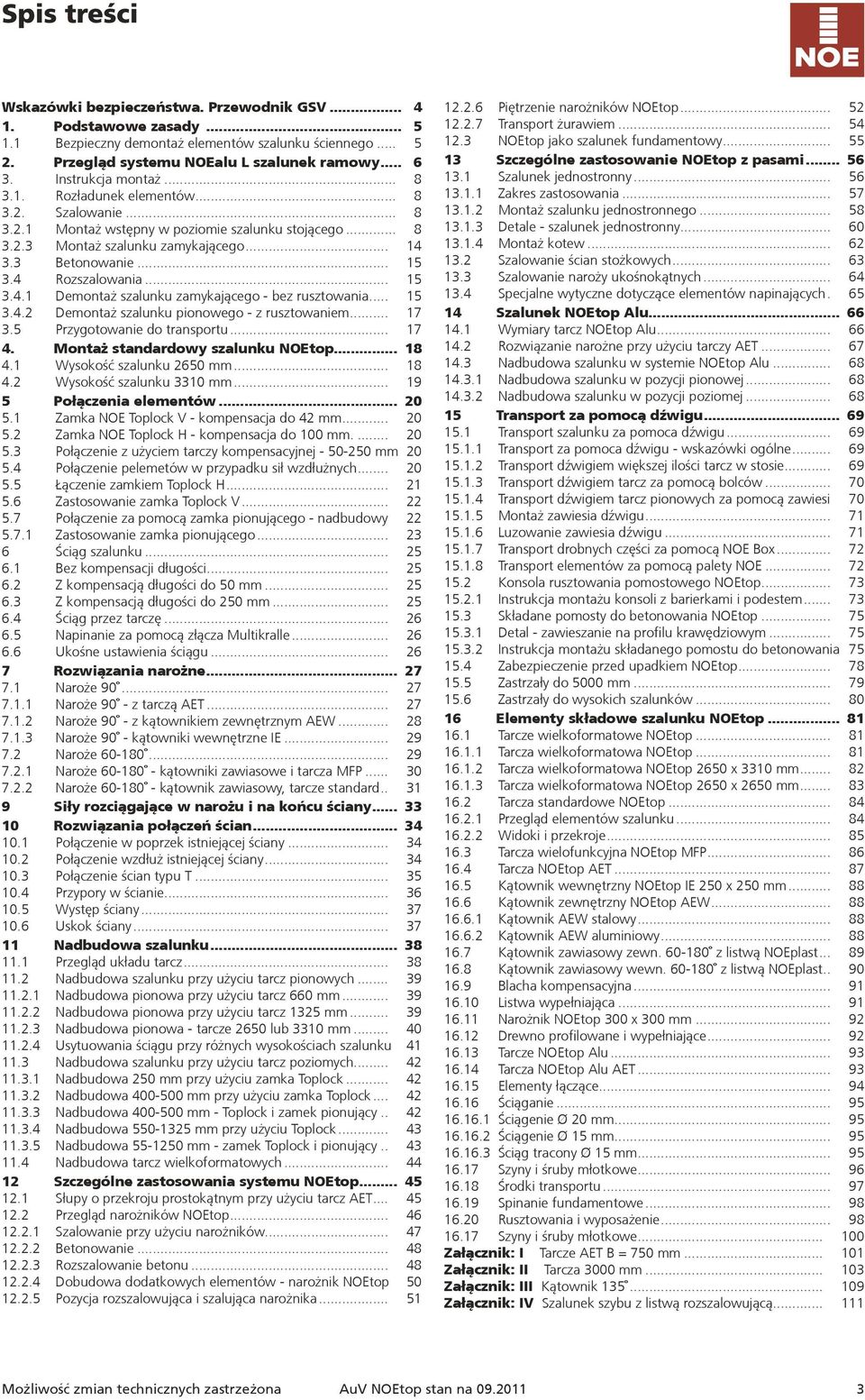

3 Wskazówki bezpieczeństwa. Przewodnik GSV Podstawowe zasady Bezpieczny demontaż elementów szalunku ściennego Przegląd systemu NOEalu L szalunek ramowy Instrukcja montaż Rozładunek elementów Szalowanie Montaż wstępny w poziomie szalunku stojącego Montaż szalunku zamykającego Betonowanie Rozszalowania Demontaż szalunku zamykającego - bez rusztowania Demontaż szalunku pionowego - z rusztowaniem Przygotowanie do transportu Montaż standardowy szalunku NOEtop Wysokość szalunku 2650 mm Wysokość szalunku 3310 mm Połączenia elementów Zamka NOE Toplock V - kompensacja do 42 mm Zamka NOE Toplock H - kompensacja do 100 mm Połączenie z użyciem tarczy kompensacyjnej mm Połączenie pelemetów w przypadku sił wzdłużnych Łączenie zamkiem Toplock H Zastosowanie zamka Toplock V Połączenie za pomocą zamka pionującego - nadbudowy Zastosowanie zamka pionującego Ściąg szalunku Bez kompensacji długości Z kompensacją długości do 50 mm Z kompensacją długości do 250 mm Ściąg przez tarczę Napinanie za pomocą złącza Multikralle Ukośne ustawienia ściągu Rozwiązania narożne Naroże Naroże 90 - z tarczą AET Naroże 90 - z kątownikiem zewnętrznym AEW Naroże 90 - kątowniki wewnętrzne IE Naroże Naroże kątowniki zawiasowe i tarcza MFP Naroże kątownik zawiasowy, tarcze standard Siły rozciągające w narożu i na końcu ściany Rozwiązania połączeń ścian Połączenie w poprzek istniejącej ściany Połączenie wzdłuż istniejącej ściany Połączenie ścian typu T Przypory w ścianie Występ ściany Uskok ściany Nadbudowa szalunku Przegląd układu tarcz Nadbudowa szalunku przy użyciu tarcz pionowych Nadbudowa pionowa przy użyciu tarcz 660 mm Nadbudowa pionowa przy użyciu tarcz 1325 mm Nadbudowa pionowa - tarcze 2650 lub 3310 mm Usytuowania ściągu przy różnych wysokościach szalunku Nadbudowa szalunku przy użyciu tarcz poziomych Nadbudowa 250 mm przy użyciu zamka Toplock Nadbudowa mm przy użyciu zamka Toplock Nadbudowa mm - Toplock i zamek pionujący Nadbudowa mm przy użyciu Toplock Nadbudowa mm - zamek Toplock i pionujący Nadbudowa tarcz wielkoformatowych Szczególne zastosowania systemu NOEtop Słupy o przekroju prostokątnym przy użyciu tarcz AET Przegląd narożników NOEtop Szalowanie przy użyciu narożników Betonowanie Rozszalowanie betonu Dobudowa dodatkowych elementów - narożnik NOEtop Pozycja rozszalowująca i szalująca narożnika Piętrzenie narożników NOEtop Transport żurawiem NOEtop jako szalunek fundamentowy Szczególne zastosowanie NOEtop z pasami Szalunek jednostronny Zakres zastosowania Montaż szalunku jednostronnego Detale - szalunek jednostronny Montaż kotew Szalowanie ścian stożkowych Szalowanie naroży ukośnokątnych Specjalne wytyczne dotyczące elementów napinających Szalunek NOEtop Alu Wymiary tarcz NOEtop Alu Rozwiązanie narożne przy użyciu tarczy AET Nadbudowa szalunku w systemie NOEtop Alu Nadbudowa szalunku w pozycji pionowej Nadbudowa szalunku w pozycji poziomej Transport za pomocą dźwigu Transport szalunku za pomoca dźwigu Transport za pomoca dźwigu - wskazówki ogólne Transport dźwigiem większej ilości tarcz w stosie Transport dźwigiem tarcz za pomocą bolców Transport dźwigiem tarcz pionowych za pomocą zawiesi Montaż zawiesia dźwigu Luzowanie zawiesia dźwigu Transport drobnych części za pomocą NOE Box Transport elementów za pomocą palety NOE Konsola rusztowania pomostowego NOEtop Instrukcja montażu konsoli z barierkami i podestem Składane pomosty do betonowania NOEtop Detal - zawieszanie na profilu krawędziowym Instrukcja montażu składanego pomostu do betonowania Zabezpieczenie przed upadkiem NOEtop Zastrzały do 5000 mm Zastrzały do wysokich szalunków Elementy składowe szalunku NOEtop Tarcze wielkoformatowe NOEtop Tarcza wielkoformatowa NOEtop Tarcza wielkoformatowa NOEtop 2650 x 3310 mm Tarcza wielkoformatowa NOEtop 2650 x 2650 mm Tarcza standardowe NOEtop Przegląd elementów szalunku Widoki i przekroje Tarcza wielofunkcyjna NOEtop MFP Tarcza NOEtop AET Kątownik wewnętrzny NOEtop IE 250 x 250 mm Kątownik zewnętrzny NOEtop AEW Kątownik AEW stalowy Kątownik AEW aluminiowy Kątownik zawiasowy zewn z listwą NOEplast Kątownik zawiasowy wewn z listwą NOEplast Blacha kompensacyjna Listwa wypełniająca Narożnik NOEtop 300 x 300 mm Drewno profilowane i wypełniające Tarcze NOEtop Alu Tarcza NOEtop Alu AET Elementy łączące Ściąganie Ściągenie 20 mm Ściągenie 15 mm Ściąg tracony 15 mm Szyny i śruby młotkowe Środki transportu Spinanie fundamentowe Rusztowania i wyposażenie Szyny i śruby młotkowe Załącznik: I Tarcze AET B = 750 mm Załącznik: II Tarcza 3000 mm Załącznik: III Kątownik Załącznik: IV Szalunek szybu z listwą rozszalowującą Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
4 Wskazówki bezpieczeństwa. Przewodnik GSV Przedsiębiorca musi sporządzić ocenę ryzyka zawodowego oraz przygotować wskazówki dotyczące montażu. Wskazówki dotyczące montażu nie są z reguły równoznaczne z instrukcją montażu i użytkowania. Ocena ryzyka zawodowego Przedsiębiorca odpowiada za sporządzenie, prowadzenie dokumentacji, wdrożenie oraz kontrolę oceny ryzyka zawodowego dla każdego placu budowy. Jego pracownicy są zobowiązani do podjęcia wszelkich, związanych z powyższym, przepisowych działań. Wskazówki dotyczące montażu Przedsiębiorca odpowiada za sporządzenie wskazówek dotyczących montażu w formie pisemnej. Instrukcja montażu i użytkowania stanowi jedną z podstaw do sporządzenia wskazówek dotyczących montażu. Instrukcja montażu i użytkowania Szalunki to techniczne środki pracy przeznaczone wyłącznie do użytku przemysłowego. Powinny być stosowane zgodnie z ich przeznaczeniem wyłącznie przez fachowy personel oraz odpowiednio wykwalifikowany personel nadzorczy. Instrukcja montażu i użytkowania stanowi integralną część składową konstrukcji szalunku. Musi zawierać co najmniej wskazówki bezpieczeństwa, informacje dotyczące standardu montażu i użytkowania zgodnego z przeznaczeniem oraz opis systemu. Należy dokładnie zastosować się do wskazówek funkcjonalno-technicznych (standardu montażu) zawartych w instrukcji montażu i użytkowania. Rozbudowa, odstępstwa lub zmiany stanowią potencjalne ryzyko i wymagają z tego względu szczególnego potwierdzenia (za pomocą oceny ryzyka zawodowego), ewentualnie wskazówek dotyczących montażu z uwzględnieniem wszelkich istotnych ustaw, norm i przepisów bezpieczeństwa. To samo obowiązuje w przypadku elementów rusztowań krążynowych / podestów rozstawianych na miejscu. Dostępność instrukcji montażu i użytkowania Przedsiębiorca musi zadbać o to, aby udostępniona przez producenta lub dostawcę rusztowania instrukcja montażu i użytkowania znajdowała się na miejscu, była w każdej chwili dostępna oraz aby pracownicy zapoznali się z nią przed rozpoczęciem montażu oraz eksploatacji. Ilustracje Ilustracje zawarte w instrukcji montażu i użytkowania częściowo przedstawiają poszczególne stany montażu i pod względem bezpieczeństwa technicznego nie zawsze są kompletne. Elementy zabezpieczające, które ewentualnie nie zostały przedstawione na ilustracjach, muszą mimo tego wchodzić w zakres dostawy. Części zamienne i naprawy Jako części zamienne należy stosować wyłącznie części oryginalne. Naprawy mogą być przeprowadzane tylko przez producenta lub uprawnione jednostki. Stosowanie produktów innych marek Łączenie elementów szalunku różnych producentów stanowi niebezpieczeństwo. Wymagają one osobnego sprawdzenia i mogą w razie konieczności rozstawienia wymagać sporządzenia oddzielnej instrukcji montażu i użytkowania. Znaki bezpieczeństwa Należy przestrzegać indywidualnych znaków bezpieczeństwa. Przykłady: Wskazówka bezpieczeństwa Niezastosowanie sie do niej może prowadzić do szkód materialnych lub uszczerbku na zdrowiu (w niektórych przypadkach również do zagrożenia życia Badanie wzrokiem / naoczne Wykonania czynności należy poddać naocznemu badaniu. Wskazówka Dodatkowe informacje dotyczące bezpiecznego, właściwiego i fachowego wykonania czynnosci Pozostałe Zmiany wynikające z rozwoju technicznego są kategorycznie zastrzeżone. W celu bezpiecznego pod względem technicznym użytkowania produktów należy stosować się do ustaw, norm i innych przepisów bezpieczeństwa odpowiadających wymogom danego kraju w ich obowiązującej wersji. Stosowanie się do nich stanowi część obowiązków pracodawcy i pracowników dotyczących bezpieczeństwa pracy. Wynika z nich między innymi obowiązek zapewnienia przez przedsiębiorcę stabilności konstrukcji szalunków i podestów oraz całej budowli podczas wszystkich etapów budowy. Dotyczy to również podstawowego montażu, demontażu i transportu konstrukcji szalunkowych i podestów, ewentualnie ich elementów. Całość konstrukcji należy sprawdzić podczas montażu oraz po jego zakończeniu. Przechowywanie i transport Należy przestrzegać szczególnych wymagań odnoszących się do danych konstrukcji szalunkowych dotyczących transportu oraz składowania. Jako przykład należy wymienić stosowanie odpowiednich środków mocujących. Kontrola materiału Materiał szalunków i podestów należy w chwili dotarcia na budowę / miejsce przeznaczenia oraz przed każdym użyciem sprawdzić pod względem prawidłowego stanu i funkcjonowania. Zmiany materiału szalunku są niedopuszczalne. 4 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona

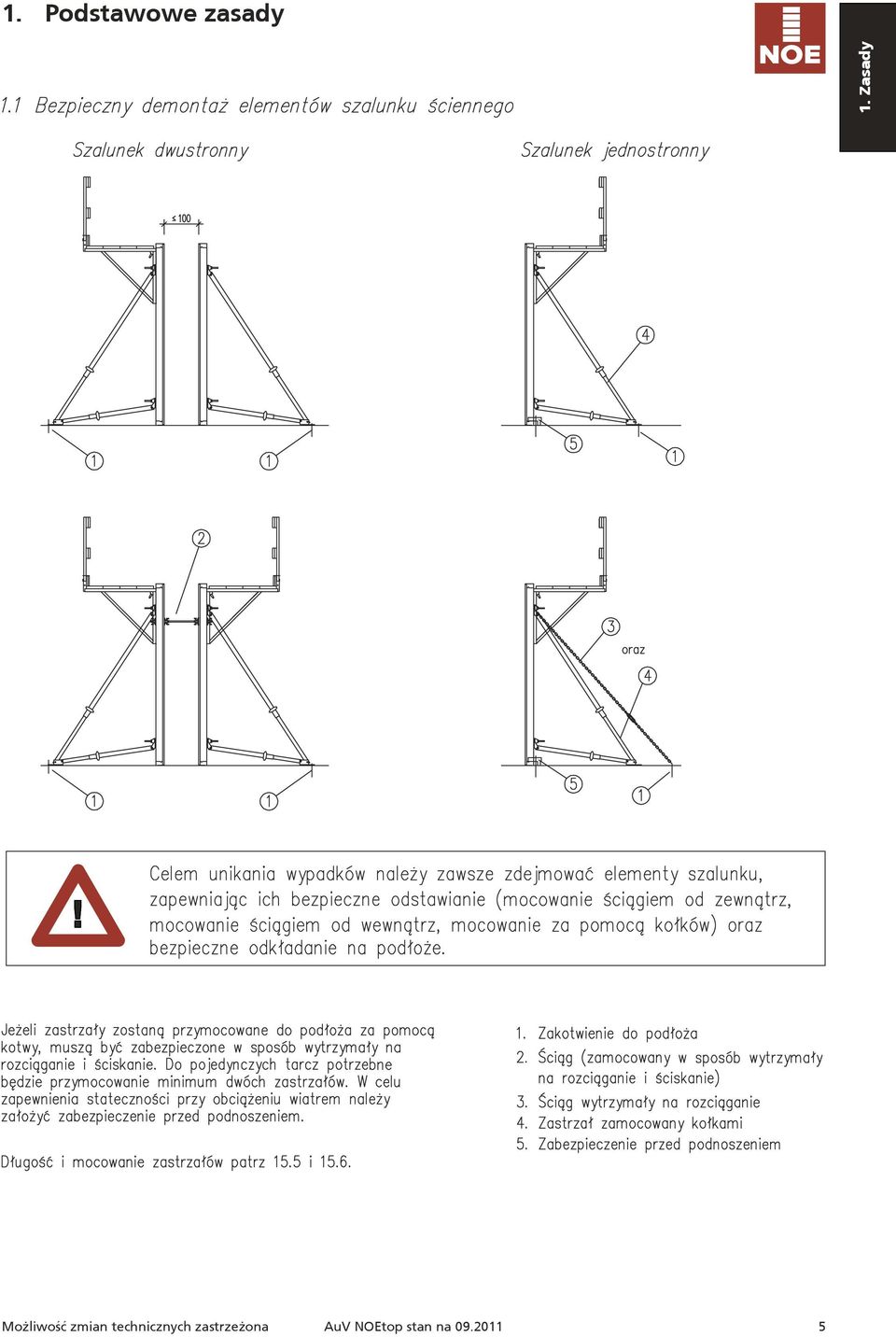

5 1. Podstawowe zasady 1. Zasady Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na

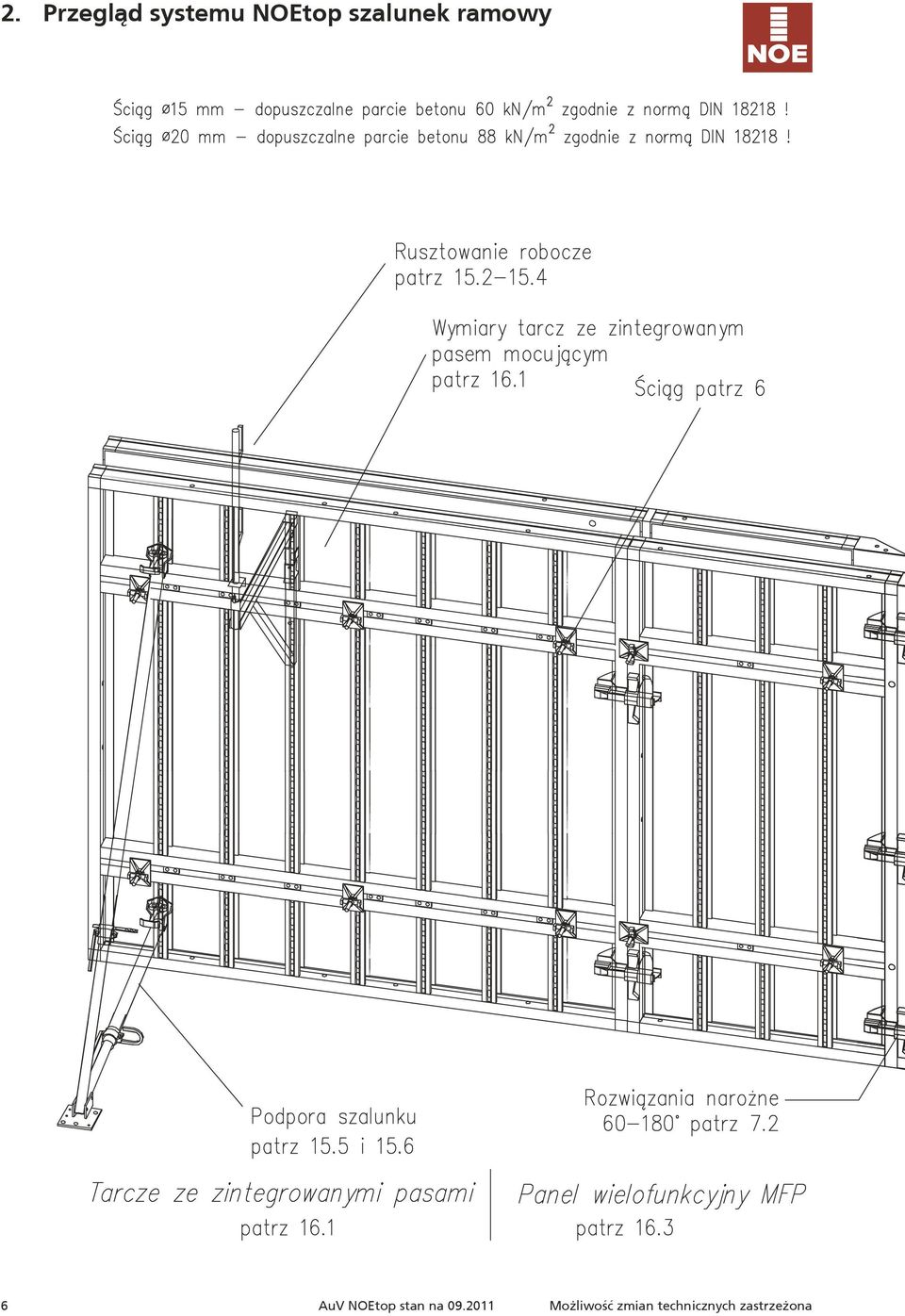

6 2. Przegląd systemu NOEtop szalunek ramowy 6 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
7 2. Przegląd systemu NOEtop szalunek ramowy 2. Przegląd Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na

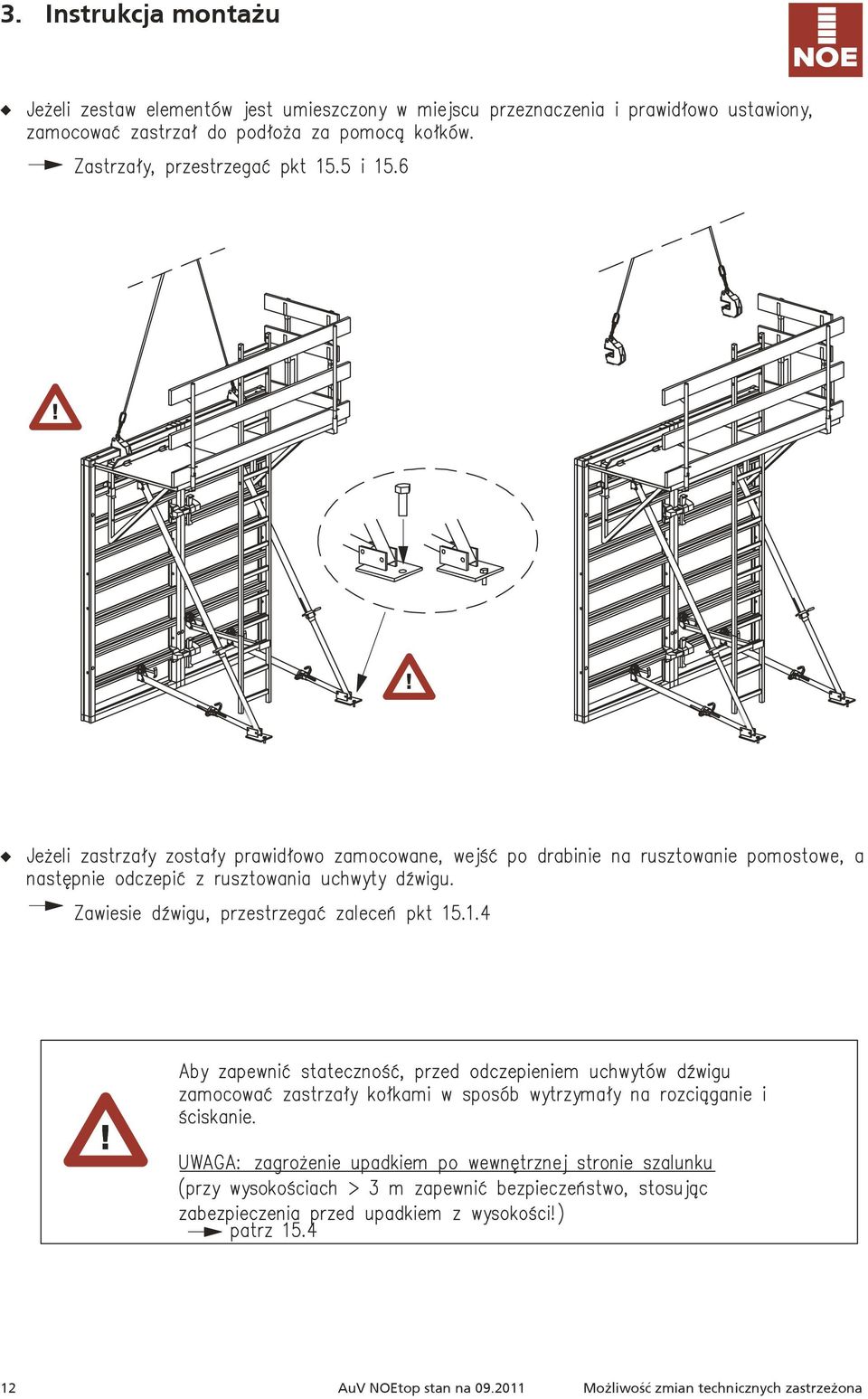

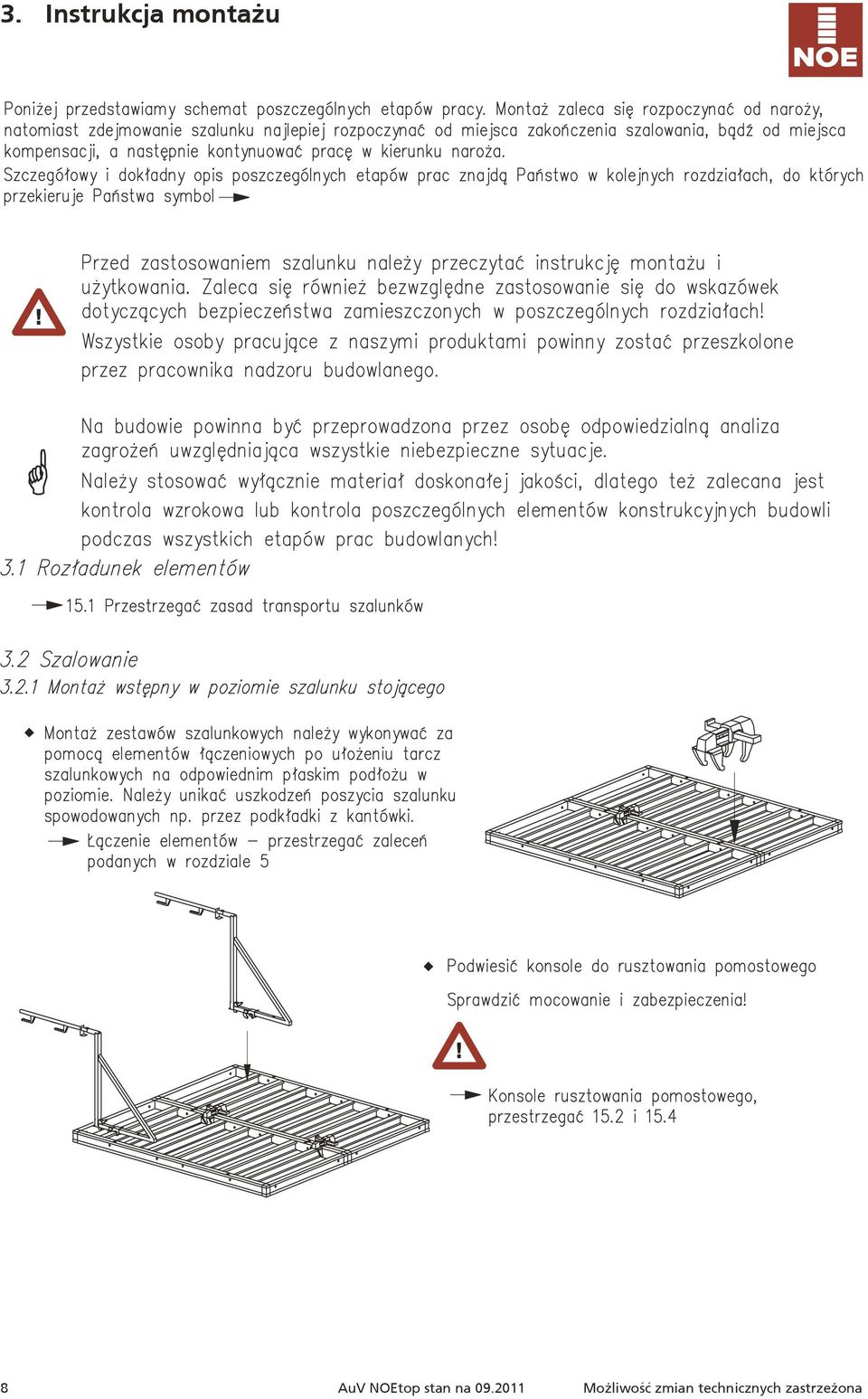

8 3. Instrukcja montażu 8 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
9 3. Instrukcja montażu 3. Instrukcja Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na

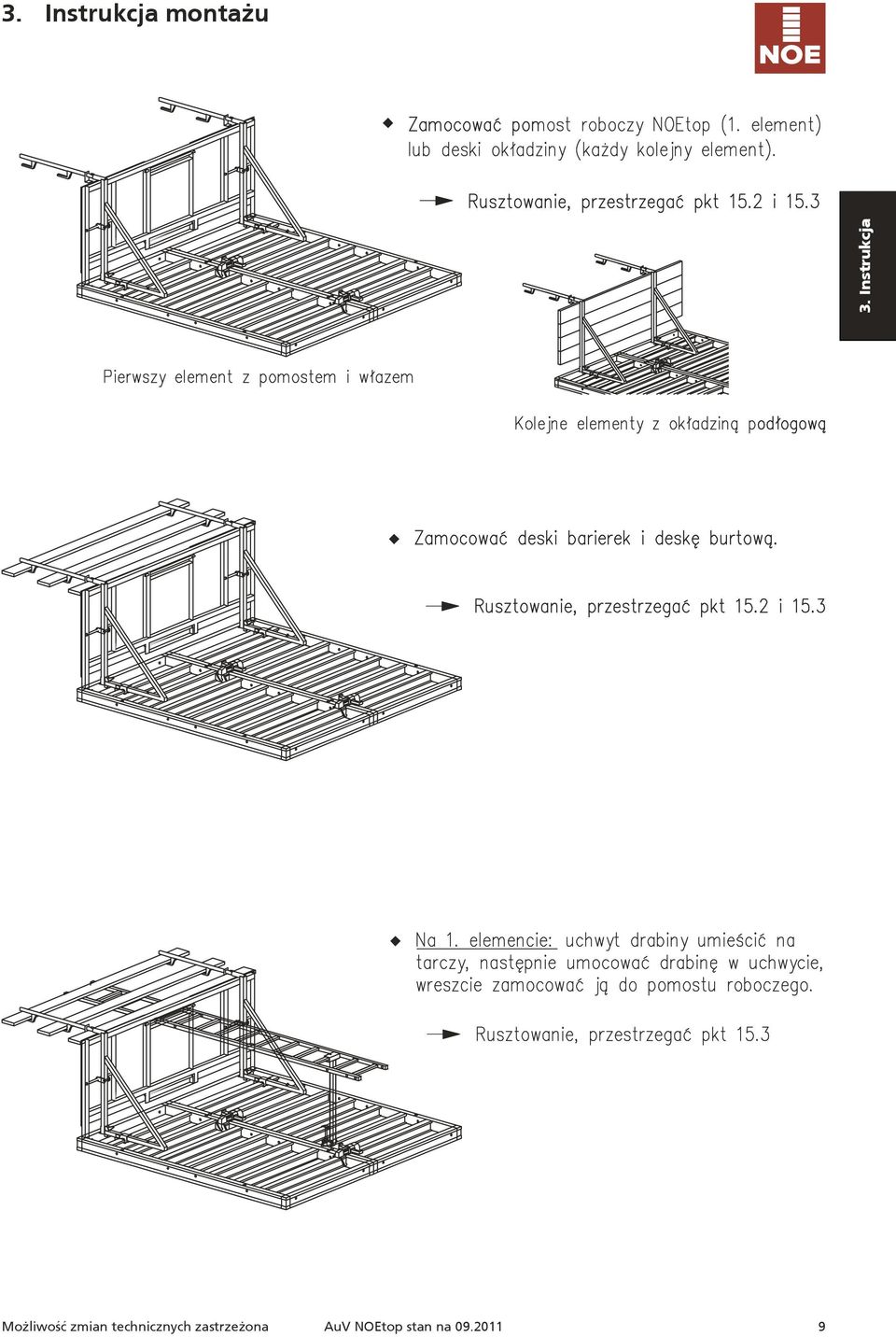

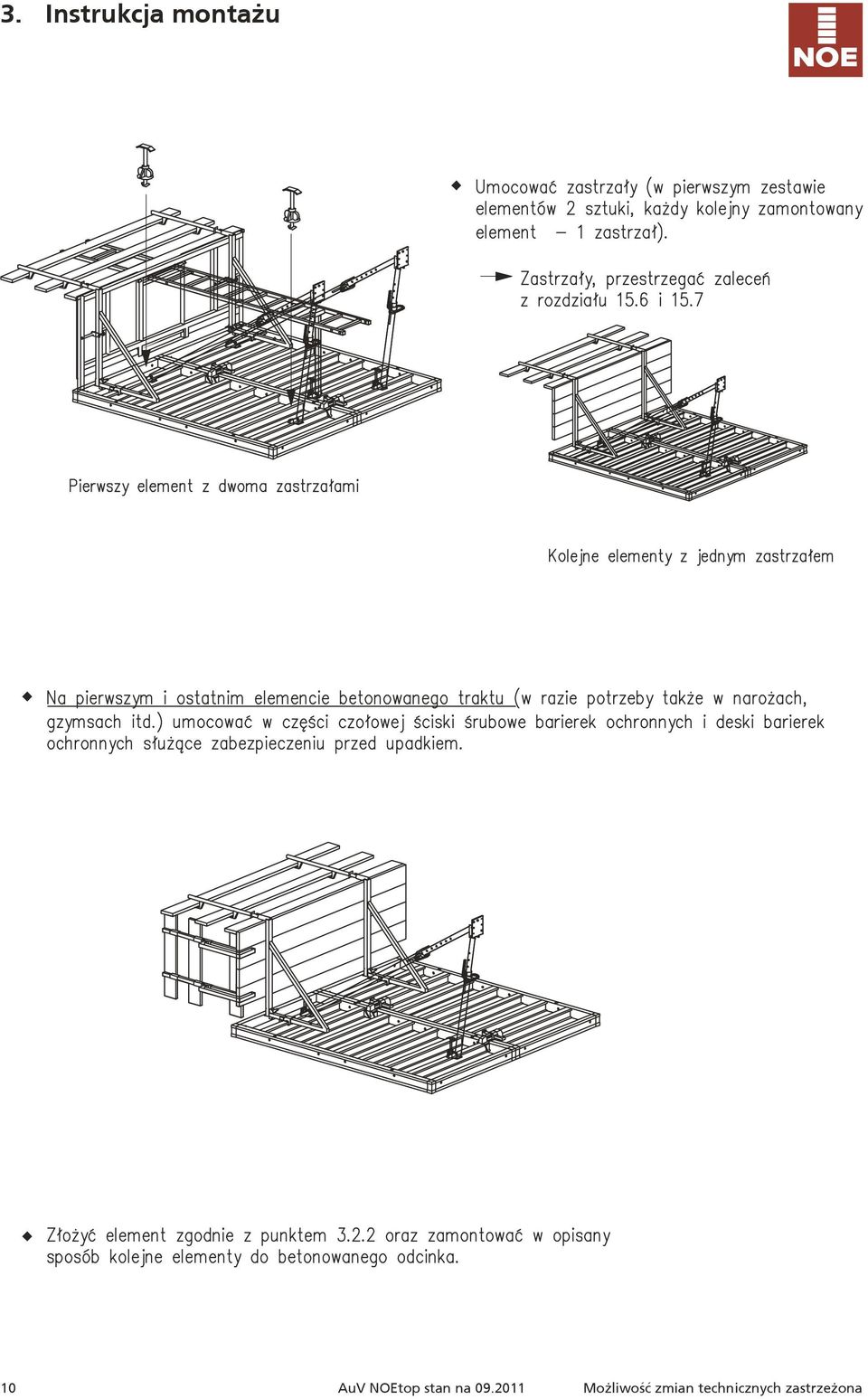

10 3. Instrukcja montażu 10 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
11 3. Instrukcja montażu 3. Instrukcja Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
12 3. Instrukcja montażu 12 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
13 3. Instrukcja montażu 3. Instrukcja Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
14 3. Instrukcja montażu 14 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
15 3. Instrukcja montażu 3. Instrukcja Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na

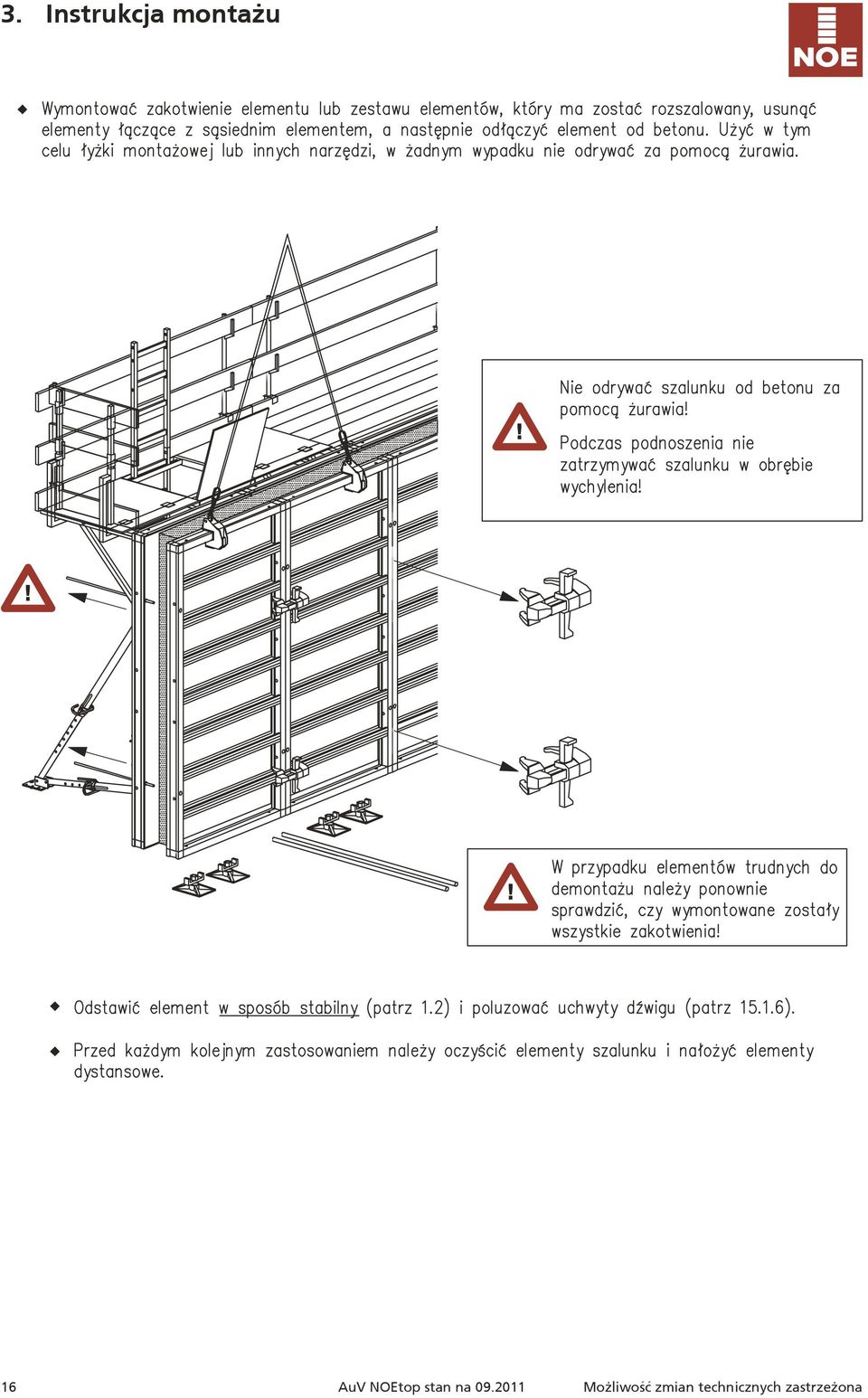

16 3. Instrukcja montażu 16 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
17 3. Instrukcja montażu 3. Instrukcja Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
18 4. Montaż standardowy 18 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
19 4. Montaż standardowy 4. Montaż Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
20 5. Połączenia elementów 20 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
21 5. Połączenia elementów 5. Połączenia Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
22 5. Połączenia elementów 22 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
23 5. Połączenia elementów 5. Połączenia Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
24 5. Połączenia elementów 24 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
25 6. Ściąg szalunku 6. Ściąg Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
26 6. Ściąg szalunku 26 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
27 7. Rozwiązania narożne 7. Naroża Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
28 7. Rozwiązania narożne 28 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
29 7. Rozwiązania narożne 7. Naroża Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
30 7. Rozwiązania narożne 30 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
31 7. Rozwiązania narożne 7. Naroża Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
32 8. Zamknięcie betonowanego odcinka 32 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
33 9. Zmniejszanie sił rozciągających przy narożu zewnętrznym i na końcy ściany 9. Rozciąganie Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
34 10. Rozwiązania połączeń ścian 34 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
35 10. Rozwiązania połączeń ścian 10. Połączenia ścian Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
36 10. Rozwiązania połączeń ścian 36 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
37 10. Rozwiązania połączeń ścian 10. Połączenia ścian Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
38 11. Nadbudowa szalunku 38 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
39 11. Nadbudowa szalunku 11. Nadbudowa Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
40 11. Nadbudowa szalunku 40 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
41 11. Nadbudowa szalunku 11. Nadbudowa Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
42 11. Nadbudowa szalunku 42 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
43 11. Nadbudowa szalunku 11. Nadbudowa Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
44 11. Nadbudowa szalunku 44 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
45 12. Szczególne zakresy zastosowań systemu NOEtop 12. Zastosowanie Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
46 12. Szczególne zakresy zastosowań systemu NOEtop 46 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
47 12. Szczególne zakresy zastosowań systemu NOEtop 12. Zastosowanie Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
48 12. Szczególne zakresy zastosowań systemu NOEtop 48 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
49 12. Szczególne zakresy zastosowań systemu NOEtop 12. Zastosowanie Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
50 12. Szczególne zakresy zastosowań systemu NOEtop 50 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
51 12. Szczególne zakresy zastosowań systemu NOEtop 12. Zastosowanie Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
52 12. Szczególne zakresy zastosowań systemu NOEtop 52 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
53 12. Szczególne zakresy zastosowań systemu NOEtop 12. Zastosowanie Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
54 12. Szczególne zakresy zastosowań systemu NOEtop 54 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
55 12. Szczególne zakresy zastosowań systemu NOEtop 12. Zastosowanie Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
56 13. Szczególne zakresy zastosowań systemu NOEtop ze zintegrowanymi pasami montażowymi 56 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
57 13. Szczególne zakresy zastosowań systemu NOEtop ze zintegrowanymi pasami montażowymi 13. Zastosowanie Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
58 13. Szczególne zakresy zastosowań systemu NOEtop ze zintegrowanymi pasami montażowymi 58 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
59 13. Szczególne zakresy zastosowań systemu NOEtop ze zintegrowanymi pasami montażowymi 13. Zastosowanie Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
60 13. Szczególne zakresy zastosowań systemu NOEtop ze zintegrowanymi pasami montażowymi 60 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
61 13. Szczególne zakresy zastosowań systemu NOEtop ze zintegrowanymi pasami montażowymi Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
62 13. Szczególne zakresy zastosowań systemu NOEtop ze zintegrowanymi pasami montażowymi 62 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
63 13. Szczególne zakresy zastosowań systemu NOEtop ze zintegrowanymi pasami montażowymi 13. Zastosowanie Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
64 13. Szczególne zakresy zastosowań systemu NOEtop ze zintegrowanymi pasami montażowymi 64 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
65 13. Szczególne zakresy zastosowań systemu NOEtop ze zintegrowanymi pasami montażowymi 13. Zastosowanie Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
66 14. Szalunek NOEtop Alu 66 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
67 14. Szalunek NOEtop Alu 14. NOEtop Alu Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
68 14. Szalunek NOEtop Alu 68 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
69 15. Transport za pomocą dźwigu, rusztowania robocze i podparcie 15. Transport Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
70 15. Transport za pomocą dźwigu, rusztowania robocze i podparcie 70 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
71 15. Transport za pomocą dźwigu, rusztowania robocze i podparcie 15. Transport Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
72 15. Transport za pomocą dźwigu, rusztowania robocze i podparcie 72 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
73 15. Transport za pomocą dźwigu, rusztowania robocze i podparcie 15. Transport Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
74 15. Transport za pomocą dźwigu, rusztowania robocze i podparcie 74 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
75 15. Transport za pomocą dźwigu, rusztowania robocze i podparcie 15. Transport Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
76 15. Transport za pomocą dźwigu, rusztowania robocze i podparcie 76 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
77 15. Transport za pomocą dźwigu, rusztowania robocze i podparcie 15. Transport Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
78 15. Transport za pomocą dźwigu, rusztowania robocze i podparcie 78 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
79 15. Transport za pomocą dźwigu, rusztowania robocze i podparcie 15. Transport Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
80 15. Transport za pomocą dźwigu, rusztowania robocze i podparcie 80 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
81 16. Elementy składowe szalunku NOEtop 16. Elementy Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
82 16. Elementy składowe szalunku NOEtop 82 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
83 16. Elementy składowe szalunku NOEtop 16. Elementy Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
84 16. Elementy składowe szalunku NOEtop 84 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
85 16. Elementy składowe szalunku NOEtop 16. Elementy Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
86 16. Elementy składowe szalunku NOEtop 86 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
87 16. Elementy składowe szalunku NOEtop 16. Elementy Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
88 16. Elementy składowe szalunku NOEtop 88 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
89 16. Elementy składowe szalunku NOEtop 16. Elementy Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
90 16. Elementy składowe szalunku NOEtop 90 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
91 16. Elementy składowe szalunku NOEtop 16. Elementy Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
92 16. Elementy składowe szalunku NOEtop 92 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
93 16. Elementy składowe szalunku NOEtop 16. Elementy Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
94 16. Elementy składowe szalunku NOEtop 94 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
95 16. Elementy składowe szalunku NOEtop 16. Elementy Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
96 16. Elementy składowe szalunku NOEtop 96 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
97 16. Elementy składowe szalunku NOEtop 16. Elementy Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
98 16. Elementy składowe szalunku NOEtop 98 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
99 16. Elementy składowe szalunku NOEtop 16. Elementy Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
100 16. Elementy składowe szalunku NOEtop 100 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
101 Załącznik: I Tarcze AET B = 750 mm 16. Elementy Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
102 Załącznik: I Tarcze AET B = 750 mm 102 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
103 Załącznik: II Tarcza 3000 mm (symetryczny wygląd tarczy) Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
104 Załącznik: II Tarcza 3000 mm (symetryczny wygląd tarczy) 104 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
105 Załącznik: II Tarcza 3000 mm (symetryczny wygląd tarczy) Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
106 Załącznik: II Tarcza 3000 mm (symetryczny wygląd tarczy) 106 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
107 Załącznik: II Tarcza 3000 mm (symetryczny wygląd tarczy) Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
108 Załącznik: II Tarcza 3000 mm (symetryczny wygląd tarczy) 108 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
109 Załącznik: III Kątownik rozwiązanie narożne z elementów stałych Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
110 Załącznik: III Kątownik rozwiązanie narożne z elementów stałych 110 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
111 Załącznik: IV NOEtop - szalunek szybu windowego z listwą rozszalowującą Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
112 Załącznik: IV NOEtop - szalunek szybu windowego z listwą rozszalowującą 112 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
113 Załącznik: IV NOEtop - szalunek szybu windowego z listwą rozszalowującą Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
114 Budowa i zasady użytkowanie - NOEtop 114 AuV NOEtop stan na Możliwość zmian technicznych zastrzeżona
115 Budowa i zasady użytkowanie - NOEtop Możliwość zmian technicznych zastrzeżona AuV NOEtop stan na
116 NOE-PL Sp. z o.o. ul. Jeziorki 84, Warszawa T F warszawa@noe.pl ul. Handlowa Gdynia T F pomorze@noe.pl ul. Ostatnia Bytom T F slask@noe.pl ul. Nowatorów Gdańsk K gdansk@noe.pl NOE-Schaltechnik Georg Meyer-Keller GmbH + Co. KG Kuntzestraße 72, Süssen Niemcy T F info@noe.de NOEAuV-TOP/102013/01/N750
