1 Egz. E GEOTECHNCZNE WARUNK POSADOWENA (OPNA DOKUMENTACJA BADAŃ PODŁOŻA GRUNTOWEGO) BUDYNEK FL WOJEWÓDZKEJ MEJSKEJ BBLOTEK PUBLCZNEJ PRZY UL.CZOŁGSTÓW W BYDGOSZCZY Zleceniodawca: Urząd Miasta Bydgoszczy Bydgoszcz, ul. Jezuicka 1 /zlecenie WM / AUTOR PRACY MĘ NAZWSKO DATA AKCEPTACJA 1. Mgr inż. Zbigniew Woziwodzki upr. geologiczne MOŚZNiL nr V

2 SPS TREŚC 1. PRZEDMOT OPRACOWANA MATERAŁY WYKORZYSTANE W OPRACOWANU LOKALZACJA OPS TERENU CHARAKTERYSTYKA NWESTYCJ ROZPOZNANE WARUNKÓW GRUNTOWO - WODNYCH Zakres wykonanych badań geotechnicznych Charakterystyka warunków geologicznych Warunki wodne Charakterystyka geotechniczna podłoża WARUNK POSADOWENA (opinia geotechniczna) WNOSK GEOTECHNCZNE... 4 SPS ZAŁĄCZNKÓW: Nr 1. Mapa dokumentacyjna z miejscami badań, 1:500 Nr 2. Oznaczenia na przekrojach geotechnicznych Nr 3. Przekroje geotechniczne - i -

3 Geotechniczne warunki posadowienia dla budynku Wojew. i Miejskiej Biblioteki Publicznej przy ul. Czołgistów w Bydgoszczy 1. PRZEDMOT OPRACOWANA Przedmiotem opracowania jest ustalenie geotechnicznych warunków posadowienia (opinii i dokumentacji badań podłoża gruntowego) dla zadania inwestycyjnego pn. Budowa budynku filii Wojewódzkiej i Miejskiej Biblioteki Publicznej przy ul. Czołgistów w Bydgoszczy. Dokumentację wykonano na zlecenie Urzędu Miasta Bydgoszcz (sygn. WM z dnia r.). 2. MATERAŁY WYKORZYSTANE W OPRACOWANU [1] PN-86/B Grunty budowlane. Określenia, symbole, podział i opis gruntów. [2] PN-81/B Grunty budowlane. Posadowienie bezpośrednie budowli. [3] PN-88/B Grunty budowlane. Badania próbek gruntu. [4] PN-B-04452: Geotechnika. Badania polowe. [5] PN-B-06050: Geotechnika. Roboty ziemne. Wymagania ogólne. [6] PN-EN :2008 Eurokod 7. Projektowanie geotechniczne. Część 1: Zasady ogólne. [7] PN-EN :2009 Eurokod 7. Projektowanie geotechniczne. Część 2: Rozpoznanie i badanie podłoża gruntowego. [8] nstrukcja TB nr 282. Wytyczne wykonywania robót budowlano-montażowych w okresie obniżonych temperatur. Warszawa [9] Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z r. w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych. Dz. U. poz [10] Mapa sytuacyjno-wysokościowa w skali 1: LOKALZACJA OPS TERENU Teren inwestycji (działka nr 1/4) położony jest w centralno-północnej części Bydgoszczy, w dzielnicy Jachcice, pomiędzy ulicami: Czołgistów i Zagłoby w Bydgoszczy, na granicy osiedla domów jednorodzinnych i zabudowań użyteczności publicznej (przychodnia, apteka). Teren działki jest płaski (deniwelacja ok. 0,30 m) i niezabudowany. Przez teren działki przebiega droga gruntowa łącząca ulice Czołgistów i Zagłoby, natomiast napowietrznie linia wysokiego napięcia. Pod względem geomorfologicznym teren znajduje na tarasie erozyjno-akumulacyjnym Brdy w obrębie Pradoliny Toruńsko-Eberswaldzkiej (315.3) - Kotliny Toruńskiej (315.35). 4. CHARAKTERYSTYKA NWESTYCJ Przewiduje się budowę parterowego, niepodpiwniczonego budynku użyteczności publicznej (biblioteka), posadowionego w sposób bezpośredni na ławach fundamentowych. 1

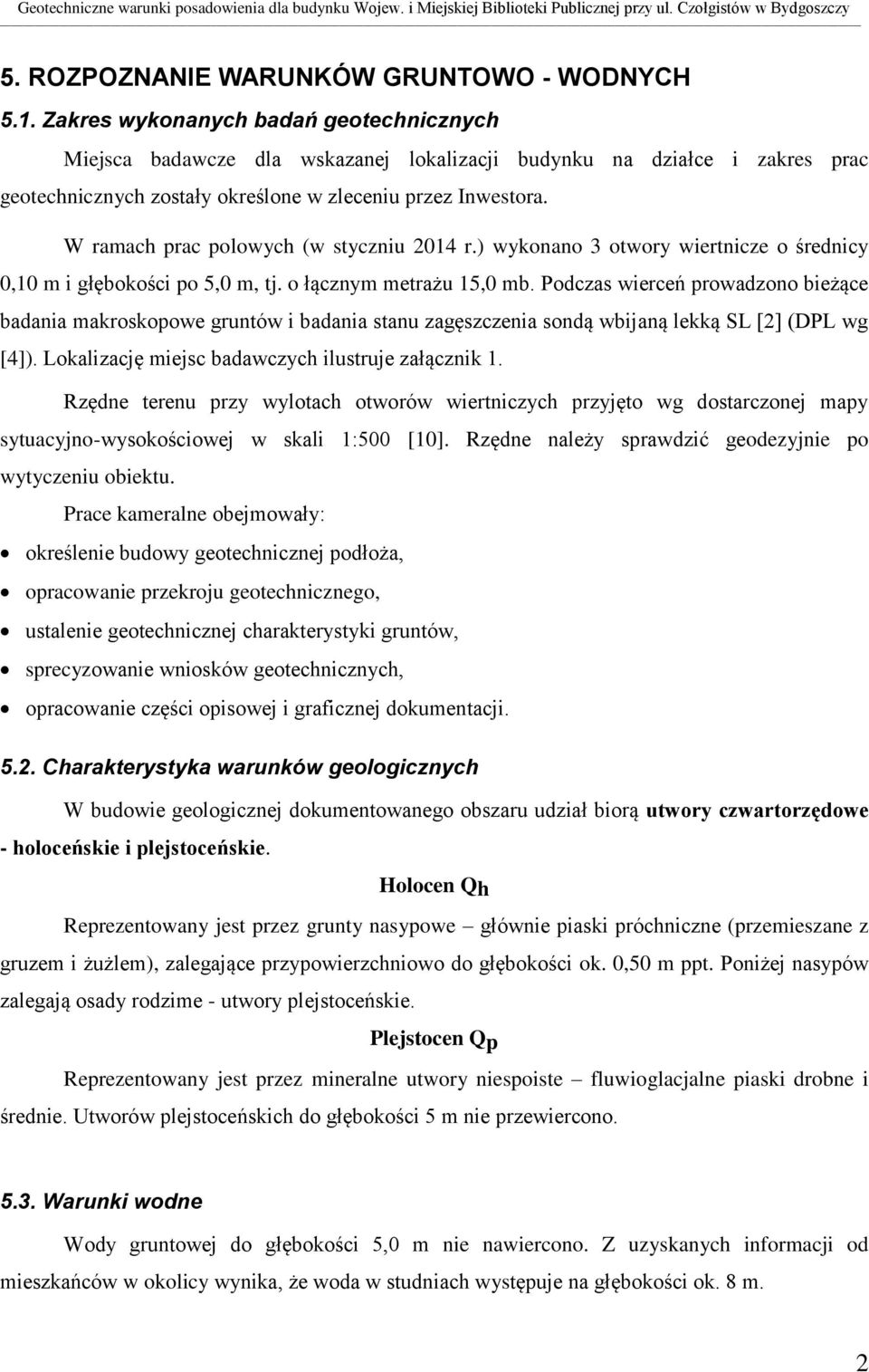

4 Geotechniczne warunki posadowienia dla budynku Wojew. i Miejskiej Biblioteki Publicznej przy ul. Czołgistów w Bydgoszczy 5. ROZPOZNANE WARUNKÓW GRUNTOWO - WODNYCH 5.1. Zakres wykonanych badań geotechnicznych Miejsca badawcze dla wskazanej lokalizacji budynku na działce i zakres prac geotechnicznych zostały określone w zleceniu przez nwestora. W ramach prac polowych (w styczniu 2014 r.) wykonano 3 otwory wiertnicze o średnicy 0,10 m i głębokości po 5,0 m, tj. o łącznym metrażu 15,0 mb. Podczas wierceń prowadzono bieżące badania makroskopowe gruntów i badania stanu zagęszczenia sondą wbijaną lekką SL [2] (DPL wg [4]). Lokalizację miejsc badawczych ilustruje załącznik 1. Rzędne terenu przy wylotach otworów wiertniczych przyjęto wg dostarczonej mapy sytuacyjno-wysokościowej w skali 1:500 [10]. Rzędne należy sprawdzić geodezyjnie po wytyczeniu obiektu. Prace kameralne obejmowały: określenie budowy geotechnicznej podłoża, opracowanie przekroju geotechnicznego, ustalenie geotechnicznej charakterystyki gruntów, sprecyzowanie wniosków geotechnicznych, opracowanie części opisowej i graficznej dokumentacji Charakterystyka warunków geologicznych W budowie geologicznej dokumentowanego obszaru udział biorą utwory czwartorzędowe - holoceńskie i plejstoceńskie. Holocen Qh Reprezentowany jest przez grunty nasypowe głównie piaski próchniczne (przemieszane z gruzem i żużlem), zalegające przypowierzchniowo do głębokości ok. 0,50 m ppt. Poniżej nasypów zalegają osady rodzime - utwory plejstoceńskie. Plejstocen Qp Reprezentowany jest przez mineralne utwory niespoiste fluwioglacjalne piaski drobne i średnie. Utworów plejstoceńskich do głębokości 5 m nie przewiercono Warunki wodne Wody gruntowej do głębokości 5,0 m nie nawiercono. Z uzyskanych informacji od mieszkańców w okolicy wynika, że woda w studniach występuje na głębokości ok. 8 m. 2

5 Geotechniczne warunki posadowienia dla budynku Wojew. i Miejskiej Biblioteki Publicznej przy ul. Czołgistów w Bydgoszczy 5.4. Charakterystyka geotechniczna podłoża Grunty występujące w dokumentowanym podłożu, na podstawie normy [1], zaliczono do rodzimych, mineralnych, niespoistych. Na podstawie kryteriów geologicznych oraz wyników badań polowych w podłożu poniżej nasypów wydzielono jedną warstwę geotechniczną. Parametry geotechniczne ustalono metodą B na podstawie rodzaju gruntów i parametru wiodącego, tj. stopnia zagęszczenia D (wg [2]). Nasypy niebudowlane wyłączono z klasyfikacji geotechnicznej z uwagi na zróżnicowanie składu (piaski próchniczne z domieszką gruzu i żużla) i zagęszczenia. Piaski próchniczne zaliczają się do gruntów wysadzinowych i nie nadają się do posadowienia bezpośredniego fundamentów ani jako podłoże pod posadzki. Gęstość objętościowa: ρ (n) = 1,50 t/m 3. Warstwa rodzime grunty mineralne, niespoiste, piaski drobne i średnie, w stanie średnio zagęszczonym, do projektowania proponuje się przyjąć stopień zagęszczenia D = 0,45. Wartości parametrów geotechnicznych: ρ (n) = 1,65 t/m 3, Φ (n) u = 30,3, (n) M o = 57,5 MPa; Przekroje geotechniczne zamieszczono w załączniku WARUNK POSADOWENA (opinia geotechniczna) Dla projektowanej inwestycji występują wg [9] proste warunki gruntowe, a zatem mając na względzie projektowany obiekt budowlany (nie występuje jego znaczące oddziaływanie na środowisko), proponuje się przyjęcie drugiej kategorii geotechnicznej. Grunty nasypów niekontrolowanych (nn) nie nadają się do posadowienia budynku, jak również jako podłoże pod posadzki na gruncie. Piaski (warstwa ) charakteryzują się dobrymi właściwościami geotechnicznymi i nadają się do bezpośredniego posadowienia fundamentów budynku. 3

6 Geotechniczne warunki posadowienia dla budynku Wojew. i Miejskiej Biblioteki Publicznej przy ul. Czołgistów w Bydgoszczy 7. WNOSK GEOTECHNCZNE 1. Zalegające przypowierzchniowo w podłożu do głębokości ok. 0,5 m ppt. grunty nasypowe nie nadają się do posadowienia bezpośredniego ani jako podłoże pod posadzki układane na gruncie. 2. Rodzime grunty warstwy piaski drobne i średnie występujące w stanie średniozagęszczonym stanowią podłoże jednorodne i nadają się do bezpośredniego posadowienia. Piaski są gruntami niewysadzinowymi. Piaski w dnie wykopu fundamentowego powinny być nawilżane do wigotności optymalnej i dogęszczane płytą wibracyjną bezpośrednio przed ułożeniem chudego betonu. 3. Woda gruntowa do głębokości wykonanych otworów nie występuje, a zatem nie będzie miała znaczenia dla realizacji i użytkowania budynku. 4. Nie precyzuje się nośności gruntów, ponieważ zależy ona od wielu czynników, m.in. szerokości fundamentów, ich kształtu, wartości i rodzaju projektowanych obciążeń, głębokości posadowienia itp. Z tego względu dokładne obliczenie dopuszczalnej nośności gruntu (zgodnie z wymaganiami PN-81/B [2]) powinno być wykonane przez konstruktora w projekcie budowlanym na podstawie parametrów geotechnicznych podanych w p Prowadzone w fazie realizacji obiektu roboty ziemne i fundamentowe muszą być wykonywane z zachowaniem wymagań zawartych w PN-B [5], PN-81/B [2] oraz w okresie obniżonych temperatur nstrukcji TB nr 282 [8]. 6. Warunki geotechniczne na terenie dokumentowanej działki nr 1/4 przy ul. Czołgistów w Bydgoszczy należą do prostych. Według Rozporządzenia [9], ze względu na projektowany obiekt budowlany i występujące warunki gruntowe, proponuje się przyjąć drugą kategorię geotechniczną. 4

7 LEGENDA: Otwór wiertniczy, numer, rzędna terenu, głębokość (2014r.) Przekroje geotechniczne MAPA DOKUMENTACYJNA 1:500 ZAŁĄCZNK 1

8 ZAŁĄCZNK 2 OBJAŚNENA SYMBOL ZNAKÓW UśYTYCH NA PRZEKROJACH OPS WYROBSKA Symbole geotechniczne gruntów wg normy PN-86/B GRUNTY NASYPOWE nb nasyp budowlany nn nasyp niekontrolowany GRUNTY ORGANCZNE RODZME H grunt próchniczy T torf Nmp namuł piaszczysty WK węgiel kamienny Nmg namuł gliniasty WB węgiel brunatny Gy gytia KW Kwg KR Krg KO,K ś śg Po Pog Pr Ps Pd P π Pg πp π Gp G G π Gpz Gz G π z p π GRUNTY MNERALNE RODZME (NESKALSTE) rumosz wietrzelina wietrzelina gliniasta rumosz gliniasty otoczaki, kamienie Ŝwir Ŝwir gliniasty pospółka pospółka gliniasta piasek gruby piasek średni piasek drobny piasek pylasty piasek gliniasty pył piaszczysty pył glina piaszczysta glina glina pylasta glina piaszczysta zwięzła glina zwięzła glina pylasta zwięzła ił piaszczysty ił ił pylasty GRUNTY SKALSTE ST skała twarda SM skała miękka ZNAK DODATKOWE DOTYCZĄCE OPSU GRUNTÓW + domieszki gc gruz ceglany // przewarstwienia (wkładki) gb gruz betonowy / na pograniczu ok odpady komunalne Ko grunt czwartorzędowy Ŝl ŜuŜel skonsolidowany lodowcem k korzenie ( ) w nawiasie określenia uzupełniające dotyczące składu nasypu, rodzaju gruntów organicznych, petrografii skał (N) dodatkowy symbol przy opisie rodzaju gruntu drobnoziarnistego spoistego określonego według klasyfikacji opartej o powierzchnię właściwą S miejsce ścięcia gruntu Symbole graficzne i literowe ZW Symbole dodatkowe otwór wiertniczy A wyrobisko archiwalne odkrywka gruntu SL rodzaj sondowania odkrywka fundamentowa sondowanie OPRÓBOWANE próbka o naturalnym uziarnieniu (NU) próbka o naturalnej strukturze (NNS) próbka o naturalnej wilgotności (NW) próbka wody gruntowej (WG) OZNACZENE WODY W WERCENU wyinterpretowany max poziom wody gruntowej (piezometryczny) piezometryczny poziom wody (PPW) ustalony w czasie wiercenia i głębokość w m nawiercony poziom wody gruntowej i głębokość w m grunt nawodniony grunt mokry sączenie wody OZNACZENE RODZAJU BADAŃ SONDOWAŃ penetrometr tłoczkowy (PP) ścinarka obrotowa (TV) sonda cylindryczna (SPT) sonda ścinająca obrotowa (VT) badania presjometrem (P) rodzaj sondowania i strefa badania sondą: ZW - udarowo obrotowa SL - lekka wbijana SW - wciskana SC - cięŝka wbijana ST - wkręcana głębokość wiercenia OZNACZENE STANU GRUNTU D = stopień zagęszczenia L = stopień plastyczności 3 c NNS O F S Q h V symbole dodatkowe symbol i numer wyrobiska rzędna terenu głębokość wyrobiska NNE OZNACZENA projektowany poziom posadowienia rzut projektowanego obiektu na przekrój z numerem (nazwą) obiektu i ilością kondygnacji nr grupy gruntów oraz symbol wydzielonej warstwy geotechnicznej w obrębie grupy granica warstwy geotechnicznej opis litologiczno-stratygraficzny podstawowe granice litologiczno-stratygraficzne kierunek przekroju geotechnicznego

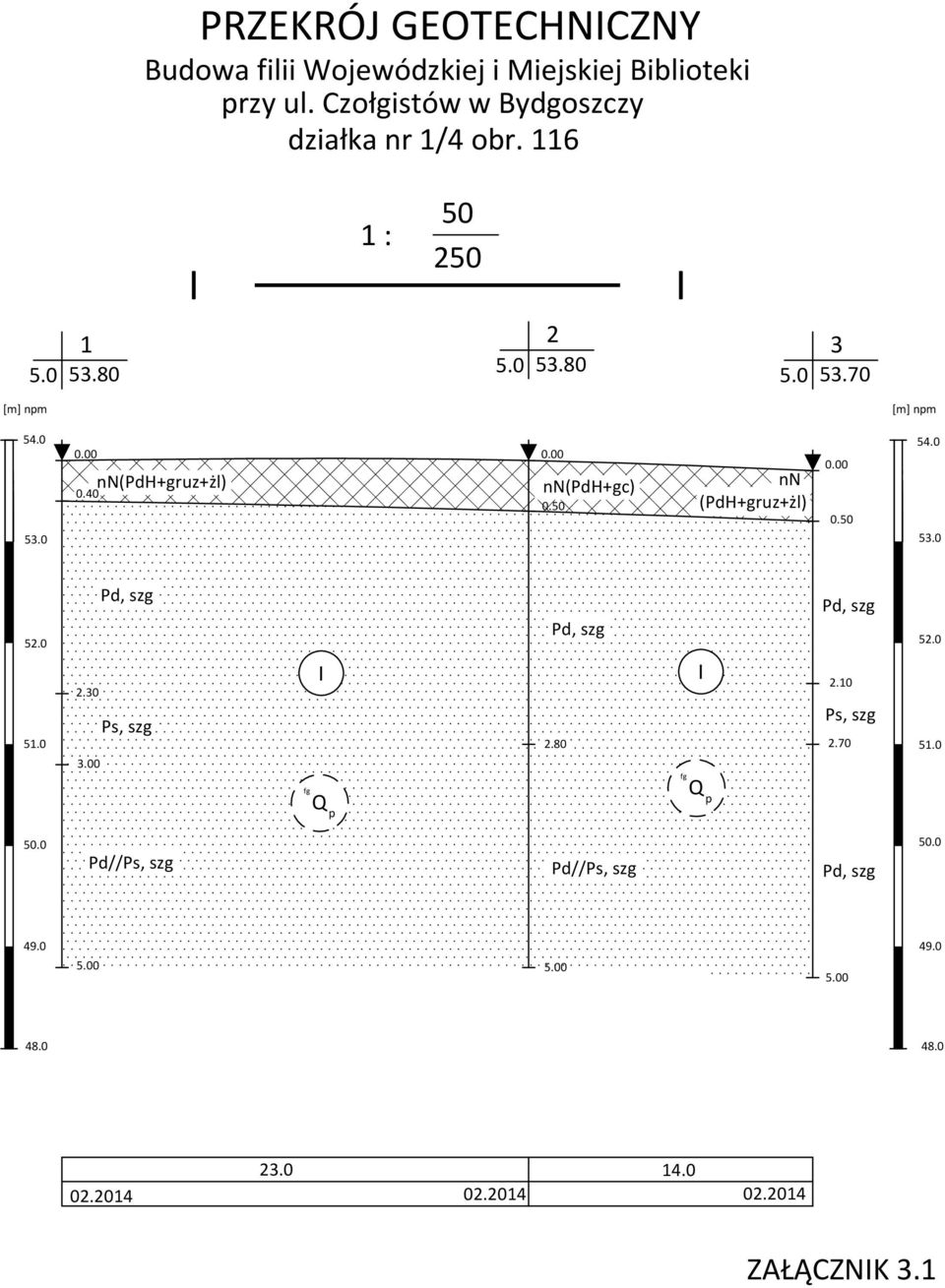

9 PRZEKRÓJ GEOTECHNCZNY Budowa filii Wojewódzkiej i Miejskiej Biblioteki przy ul. Czołgistów w Bydgoszczy działka nr 1/4 obr : [m] npm [m] npm nn(pdh+gruz+żl) nn(pdh+gc) nn (PdH+gruz+żl) Ps, szg fg Q p 2.80 fg Q p 2.10 Ps, szg Pd//Ps, szg Pd//Ps, szg ZAŁĄCZNK 3.1

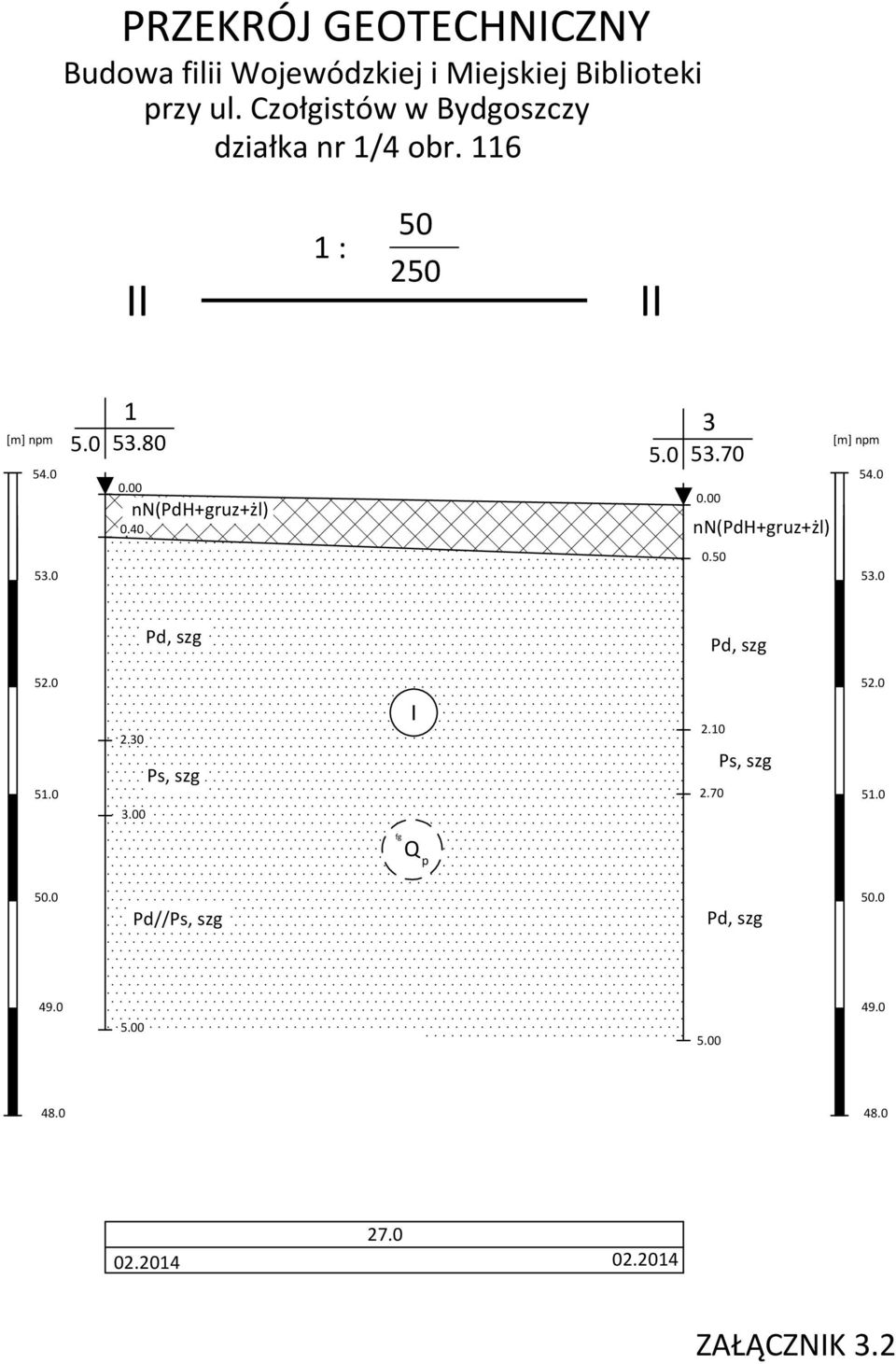

10 PRZEKRÓJ GEOTECHNCZNY Budowa filii Wojewódzkiej i Miejskiej Biblioteki przy ul. Czołgistów w Bydgoszczy działka nr 1/4 obr : [m] npm nn(pdh+gruz+żl) nn(pdh+gruz+żl) [m] npm Ps, szg Ps, szg fg Q p 50.0 Pd//Ps, szg ZAŁĄCZNK 3.2
