1 ELEKTROZACZEPY DO SZAFEK I MEBLI BF-400 1

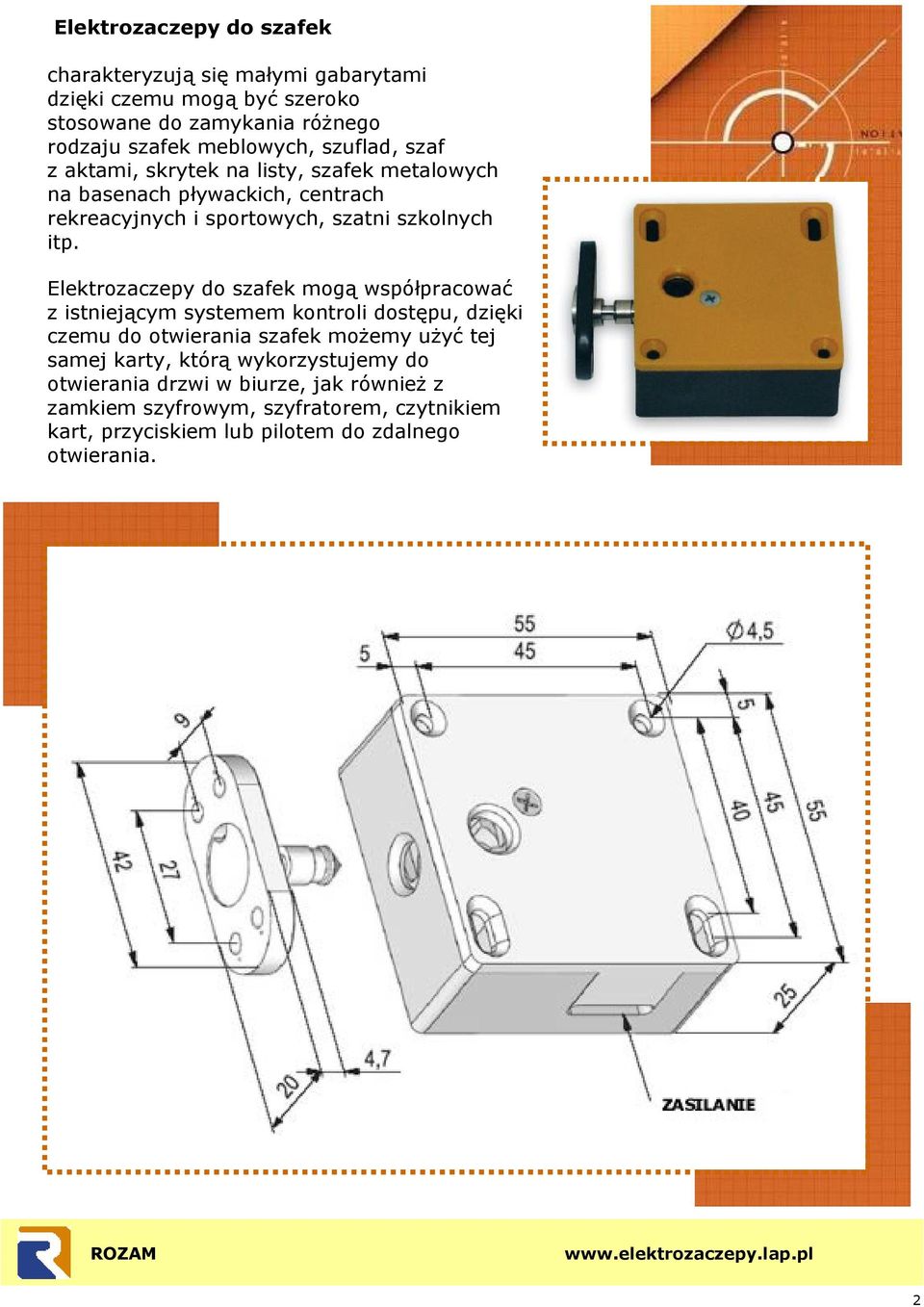

2 Elektrozaczepy do szafek charakteryzują się małymi gabarytami dzięki czemu mogą być szeroko stosowane do zamykania różnego rodzaju szafek meblowych, szuflad, szaf z aktami, skrytek na listy, szafek metalowych na basenach pływackich, centrach rekreacyjnych i sportowych, szatni szkolnych itp. Elektrozaczepy do szafek mogą współpracować z istniejącym systemem kontroli dostępu, dzięki czemu do otwierania szafek możemy użyć tej samej karty, którą wykorzystujemy do otwierania drzwi w biurze, jak również z zamkiem szyfrowym, szyfratorem, czytnikiem kart, przyciskiem lub pilotem do zdalnego otwierania. 2

Elektrozaczepy do szafek mogą współpracować z istniejącym systemem kontroli dostępu, dzięki czemu do otwierania szafek możemy użyć tej samej karty,

3 Elektrozaczep do szafek BF-400 Elektroniczny zamek do szafek zbudowany jest z dwóch części. Kołek ryglujący montowany jest na drzwiczkach szafki. Właściwa część zamka z elektrozaczepem montowana jest wewnątrz szafki wraz z przewodem zasilającym zamek. Kołek ryglujący powinien swobodnie wchodzić w otwór zamka. Zamek Elektromagnetyczny w zależności od zastosowania i montażu, umożliwia blokadę kołka ryglującego z dwóch stron, do strony bocznej i strony czołowej. Po domknięciu drzwiczek zamek jest ryglowany natomiast po podaniu lub zdjęciu (wersja rewersyjna) napięcia kołek ryglujący jest odblokowany. Montaż elektrozaczepu w szufladzie 3

Kołek ryglujący powinien swobodnie wchodzić w otwór zamka.

4 Elektrozaczep do szafek i mebli BF-400 dostępny jest w wielu wersjach parametrycznych i montażowych, które dają możliwość szerokiego zastosowania do systemów kontroli dostępu, zamków szyfrowych, szyfratorów, czytników kart i do różnego rodzaju szafek drewnianych i metalowych. Dostępne modele: BF standard normalnie zamknięty, otwarcie po podaniu napięcia BF standard z czujnikiem - normalnie zamknięty, otwarcie po podaniu napięcia z sygnalizacją otwarcia drzwiczek BF standard ze sprężyną normalnie zamknięty, drzwiczki uchylają się po podaniu impulsu BF standard ze sprężyną i czujnikiem - normalnie zamknięty, drzwiczki uchylają się po podaniu impulsu z sygnalizacją otwarcia drzwiczek BF rewersyjny - normalnie otwarty, zamknięcie następuje po podaniu napięcia, otwarcie po zdjęciu napięcia BF rewersyjny z czujnikiem - normalnie otwarty, zamknięcie następuje po podaniu napięcia, otwarcie po zdjęciu napięcia, z sygnalizacją otwarcia drzwiczek BF z dodatkową obudową Dodatkowe akcesoria: nierdzewna obudowa do zamka nierdzewna obudowa do zamka długa 4

Dostępne modele: BF-400-1 standard normalnie zamknięty, otwarcie po podaniu napięcia BF-400-12 standard z czujnikiem - normalnie zamknięty, otwarcie po podaniu napięcia z sygnalizacją otwarcia

5 Dane techniczne: Model Opis Napięcie zasilania Tryb pracy BF standard 12V DC Pobór prądu tryb pracy NC BF standard z czujnikiem sygnalizacji otwarcia drzwi 12 V DC tryb pracy NC BF standard ze sprężyną 12V AC/DC tryb pracy NC BF standard ze sprężyną i czujnikiem sygnalizacji otwarcia drzwi 12V AC/DC tryb pracy NC BF rewersyjny 12V DC tryb pracy NO BF rewersyjny z czujnikiem sygnalizacji otwarcia drzwi 12V DC tryb pracy NO BF standard z dodatkową obudową 12V DC tryb pracy NC BF-400-NO/K Obudowa zamka krótka - - BF-400-NO/D Obudowa zamka długa - - 5

sygnalizacji otwarcia drzwi 12V AC/DC tryb pracy NC BF-400-3 rewersyjny 12V DC tryb pracy NO BF-400-32 rewersyjny z czujnikiem sygnalizacji otwarcia

6 Elektrozaczep do szafek BF-400 z dodatkową obudową Dodatkowa obudowa Elektrozaczepu jest pusta i przykładowo przeznaczona może być do wbudowania elektronicznego sterownika bezprzewodowego otwierania i zamykania lub przy zastosowaniu w szafkach drewnianych, układu zbliżeniowego czytnika kart, pastylek lub innych transpondentów pracujących w systemie zbliżeniowym. Wymiary dodatkowej obudowy: Długość/ szerokość/głębokość 61/51/24 mm 6

przy zastosowaniu w szafkach drewnianych, układu zbliżeniowego czytnika kart, pastylek lub innych

7 Schemat i wymiary elektrozaczepu z dodatkową obudową: Obudowa nierdzewna lewa/prawa Obudowa nierdzewna lewa lub prawa 7

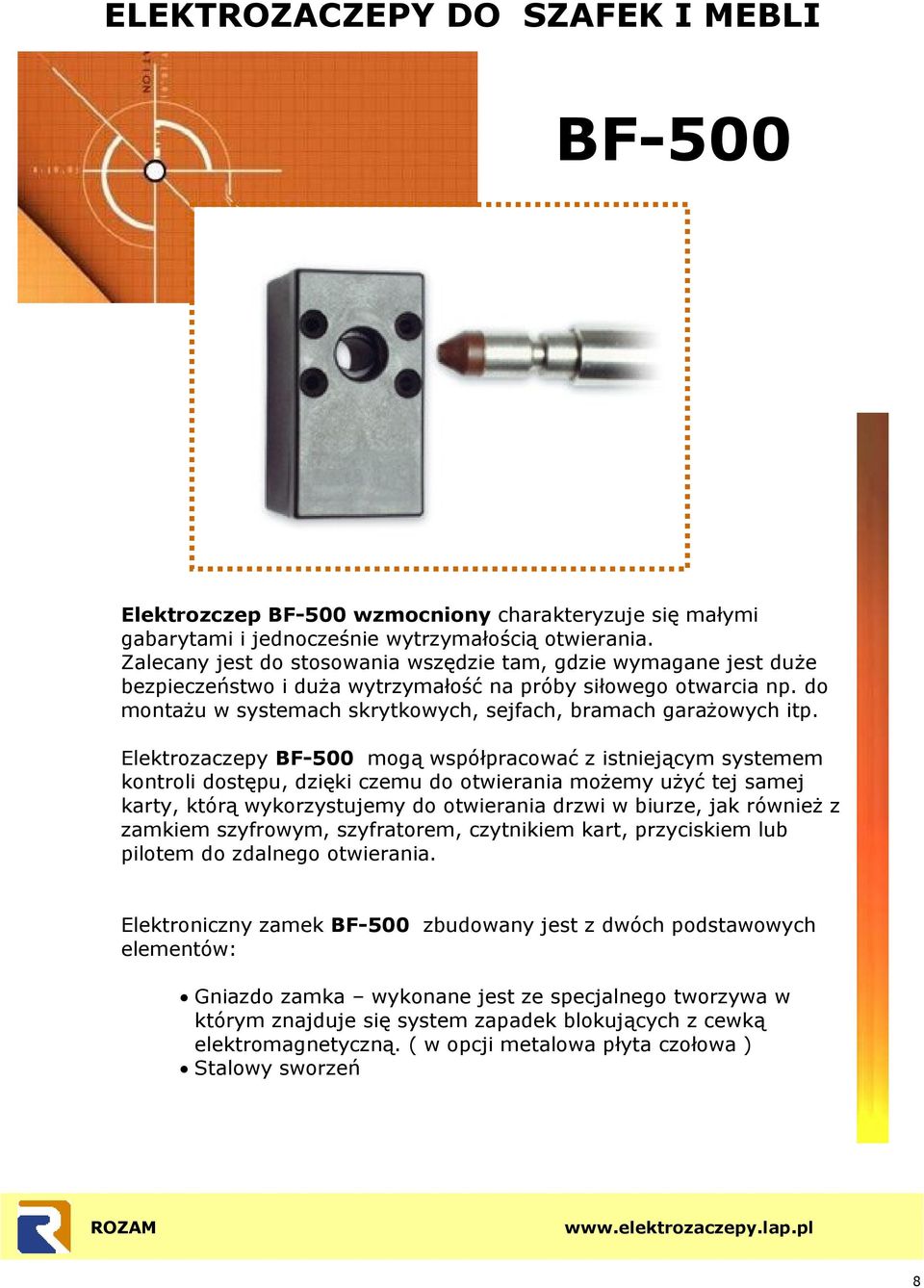

8 ELEKTROZACZEPY DO SZAFEK I MEBLI BF-500 Elektrozczep BF-500 wzmocniony charakteryzuje się małymi gabarytami i jednocześnie wytrzymałością otwierania. Zalecany jest do stosowania wszędzie tam, gdzie wymagane jest duże bezpieczeństwo i duża wytrzymałość na próby siłowego otwarcia np. do montażu w systemach skrytkowych, sejfach, bramach garażowych itp. Elektrozaczepy BF-500 mogą współpracować z istniejącym systemem kontroli dostępu, dzięki czemu do otwierania możemy użyć tej samej karty, którą wykorzystujemy do otwierania drzwi w biurze, jak również z zamkiem szyfrowym, szyfratorem, czytnikiem kart, przyciskiem lub pilotem do zdalnego otwierania. Elektroniczny zamek BF-500 zbudowany jest z dwóch podstawowych elementów: Gniazdo zamka wykonane jest ze specjalnego tworzywa w którym znajduje się system zapadek blokujących z cewką elektromagnetyczną. ( w opcji metalowa płyta czołowa ) Stalowy sworzeń 8

do montażu w systemach skrytkowych, sejfach, bramach garażowych itp.

9 Schemat i wymiary elektrozaczepu BF-500: Dane techniczne: Zasilanie Pobór prądu Wytrzymałość zamka wersji podstawowej Wytrzymałość zamka z metalową płytą czołową gniazda Zniszczenie mechanizmu zapadki zamka Wymiary: długość / szerokość / wysokość 12V DC 600mA 300 kg 1500 kg 3500 kg 73,5 / 40 / 42,5 mm 9

płytą czołową gniazda Zniszczenie mechanizmu zapadki zamka Wymiary: długość

10 Zasada działania: Ze względu na sposób działania Elektrozaczep BF-500 występuje w czterech wersjach. Dostępne modele: BF bez blokady zapadki gniazdo zamka posiada wolną zapadkę bez blokady i stalowy sworzeń możemy włożyć do gniazda swobodnie po czym następuje zamknięcie, otwarcie następuje po podaniu napięcia. BF bez blokady zapadki z czujnikiem - gniazdo zamka posiada wolną zapadkę bez blokady i stalowy sworzeń możemy włożyć do gniazda swobodnie po czym następuje zamknięcie, otwarcie następuje po podaniu napięcia i dodatkowo posiada czujnik otwarcia BF z blokadą zapadki gniazdo zamka posiada stałą zapadkę z blokadą i stalowy sworzeń możemy włożyć do gniazda dopiero po podaniu impulsu napięcia, zamknięcie zamka następuje po zakończeniu działania impulsu, otwarcie następuje po ponownym podaniu napięcia. BF z blokadą zapadki i z czujnikiem gniazdo zamka posiada stałą zapadkę z blokadą i stalowy sworzeń możemy włożyć do gniazda dopiero po podaniu impulsu napięcia, zamknięcie zamka następuje po zakończeniu działania impulsu, otwarcie następuje po ponownym podaniu napięcia. Dodatkowo posiada czujnik otwarcia. 10
