1 ELEKTROZACZEPY 1 ELEKTROZACZEPY LOCKPOL JiS

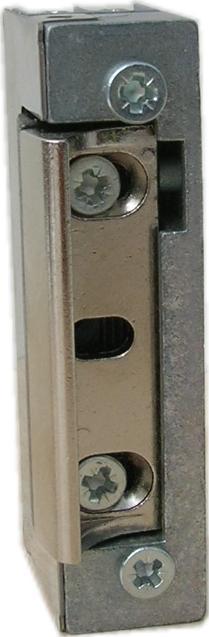

2 ELEKTROZACZEPY 2 ELEKTROZACZEPY - LOCKPOL - JiS wąskie seria 1400 Charakterystyka: Elektrozaczep symetryczny- zapadka umieszczona jest w środku obudowy, posiada możliwość zastosowania do drzwi prawych i lewych o wąskiej budowie o szerokości zaledwie 16 mm do zastosowań w wąskich profilach aluminiowych i PCV z regulacją zapadki - w zakresie 3 mm napięcie 12 VAC/DC Elektrozaczepy z serii V 12 VAC/DC NC (AC) 9-14V 0,4-0,65A (DC) 10-14V 0,5-0,75A 17 Ω VAC/DC podstawowy VAC/DC z wyłącznikiem VAC/DC z pamięcią wewnętrzną VAC/DC z pamięcią wewnętrzną i wyłącznikiem Model - rewersyjny VDC 0,27-0,31A 40 Ω VDC Rewersyjny - podstawowy 24V 24 VAC/DC NC (AC) 20-25V 0,2-0,25A (DC) 20-25V 0,26-0,30A 73 Ω VAC/DC podstawowy VAC/DC z wyłącznikiem VAC/DC z pamięcią wewnętrzną VAC/DC z pamięcią wewnętrzną i wyłącznikiem Dane techniczne: 12 V AC/DC NC 24 VAC/DC NC Napięcie 9-14 V AC/DC V AC/DC V DC Prąd 0,40-0,75A 0,20-0,30A 0,27-0,31 A Oporność 17 Ω 73 Ω 40,0 Ω Wymiary: wysokość/szerokość/głębokość 67mm/16,5mm/29mm

3 ELEKTROZACZEPY 3 ELEKTROZACZEPY - LOCKPOL JiS wąskie seria 1400RF Charakterystyka: symetryczny- zapadka umieszczona jest w środku obudowy, posiada możliwość zastosowania do drzwi prawych i lewych o wąskiej budowie o szerokości zaledwie 16 mm do zastosowań w wąskich profilach aluminiowych i PCV system RF radialny - specjalna konstrukcja mechanizmu zapadki elektrozaczepu powoduje otwarcie przy minimalnym wychyleniu. z regulacją zapadki - w zakresie 3 mm napięcie 12 VAC / 12 VDC Elektrozaczepy z serii 1400RF 12V 1410RF 12VAC/DC 1420RF 12VAC/DC 1433RF 12VAC/DC 1443RF 12VAC/DC 12 VAC/DC NC (AC) 9-14V 0,4-0,65A (DC) 10-14V 0,5-0,75A 17 Ω podstawowy z wyłącznikiem z pamięcią wewnętrzną z pamięcią wewnętrzną i wyłącznikiem Model - rewersyjny 1411RF 12VDC VDC 0,27-0,31A 40 Ω Rewersyjny - podstawowy 24V 1410RF 24VAC/DC 1420RF 24VAC/DC 1433RF 24VAC/DC 1443RF 24VAC/DC 24 VAC/DC NC (AC) 20-25V 0,2-0,25A (DC) 20-25V 0,26-0,30A 73 Ω podstawowy z wyłącznikiem z pamięcią wewnętrzną z pamięcią wewnętrzną i wyłącznikiem Dane techniczne: 12 V AC/DC NC 24 VAC/DC NC Napięcie 9-14 V AC/DC V AC/DC V DC Prąd 0,40-0,75A 0,20-0,30A 0,27-0,31 A Oporność 17 Ω 73 Ω 40,0 Ω Wymiary: wysokość/szerokość/głębokość 67mm/16,5mm/29mm

4 ELEKTROZACZEPY 4 ELEKTROZACZEPY wąskie seria 1400 ELEKTROZACZEPY wąskie seria 1400-RF Elektrozaczep seria 1400 Elektrozaczep seria 1400RF

lewych wzmocniony - wykonany z materiałów o podwyższonej wytrzymałości i wytrzymuje nacisk na zapadkę do 1000 kg.

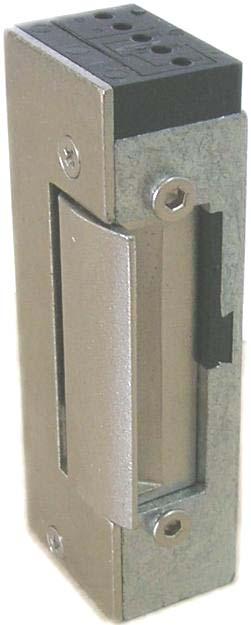

5 ELEKTROZACZEPY 5 ELEKTROZACZEPY - LOCKPOL - JiS wzmocnione seria HIGH SECURITY 1500 Charakterystyka: symetryczny- zapadka umieszczona jest w środku obudowy, posiada możliwość zastosowania do drzwi prawych i lewych wzmocniony - wykonany z materiałów o podwyższonej wytrzymałości i wytrzymuje nacisk na zapadkę do 1000 kg. solidna, wzmocniona w stosunku do elektrozaczepów uniwersalnych konstrukcja sprawia, że elektrozaczep ten doskonale nadaje się do drzwi o dużej masie, np. metalowych drzwi w pomieszczeniach przemysłowych. Wzmocniona konstrukcja umożliwia odblokowanie zapadki elektrozaczepu nawet w przypadku nacisku na zapadkę w chwili podania impulsu przy prądzie zmiennym AC. czujnik otwarcia wbudowany mikro-przełącznik pozwala na uzyskanie informacji o stanie otwarcia, lub zamknięcia drzwi. napięcie 12 VAC / 12 VDC Elektrozaczepy z serii 1500 Elektrozaczep standard AC Prąd zmienny 12 VAC NC (AC) 10-14V 0,8-1,08A 8,6 Ω VAC Wzmocniony - podstawowy VAC Elektrozaczep standard DC Prąd stały Wzmocniony - z czujnikiem mikro-przełącznikiem 3A - 125V AC / 2A 30VDC 12 VDC NC (DC) 11-13V 0,24-0,28A 43 Ω VDC Wzmocniony - podstawowy Elektrozaczep rewersyjny (DC) 11-14V 0,20-0,27A 53,0 Ω VDC Wzmocniony rewersyjny NO VDC Elektrozaczep rewersyjny 24 VDC NO Wzmocniony rewersyjny NO- z czujnikiem mikro-przełącznikiem 3A - 125V AC / 2A 30VDC 24 VDC NO (DC) 20-25V 0,13-0,15A 155,0 Ω VDC Wzmocniony rewersyjny NO

0,8-1,08A 0,24-0,28A 0,20-0,27A 0,13-0,15A Oporność 8,6 Ω 43,0 Ω 53,0

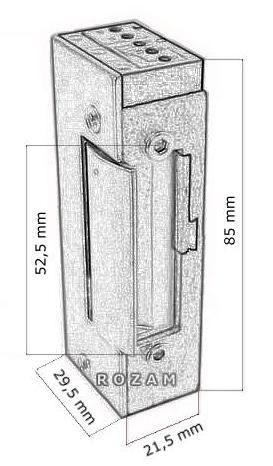

6 ELEKTROZACZEPY 6 ELEKTROZACZEPY wzmocnione seria 1500 Dane techniczne: Model standard 12 V AC NC Model standard 12 V DC NC 12 V DC NO 24 V DC NO Napięcie (AC) 10-14V (DC) 11-13V (DC) 11-14V (DC) 20-25V Prąd 0,8-1,08A 0,24-0,28A 0,20-0,27A 0,13-0,15A Oporność 8,6 Ω 43,0 Ω 53,0 Ω 155,0 Ω Wymiary: wysokość/szerokość/głębokość 85mm/21,5mm/29,5mm Elektrozaczep 1560 /1561 Wzmocniony z czujnikiem

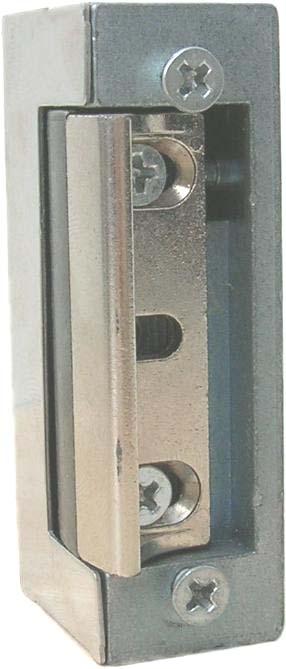

7 ELEKTROZACZEPY 7 ELEKTROZACZEPY - LOCKPOL JiS seria 1700 Charakterystyka: symetryczny- zapadka umieszczona jest w środku obudowy, posiada możliwość zastosowania do drzwi prawych i lewych z regulacją zapadki - w zakresie 3 mm napięcie 12 VAC / 12 VDC Elektrozaczepy z serii V 12 VAC/DC NC (AC) 9-14V 0,36-0,6A (DC) 10-14V 0,5-0,65A 17 Ω VAC/DC podstawowy VAC/DC z wyłącznikiem VAC/DC z pamięcią wewnętrzną VAC/DC z pamięcią wewnętrzną i wyłącznikiem 24V 24 VAC/DC NC (AC) 19-25V 0,18-0,25A (DC) 19-25V 0,23-0,30A 73 Ω VAC/DC podstawowy VAC/DC z wyłącznikiem VAC/DC z pamięcią wewnętrzną VAC/DC z pamięcią wewnętrzną i wyłącznikiem Model nisko prądowy - o niskim poborze prądu 12V AC prąd zmienny 12 VAC NC (AC) 11-14V 0,14-0,24A 47 Ω VAC podstawowy VAC z wyłącznikiem VAC z pamięcią wewnętrzną VAC z pamięcią wewnętrzną i wyłącznikiem Model nisko prądowy - o niskim poborze prądu 12V DC prąd stały 12 VDC NC (DC) 11-14V 0,23-0,27A 43 Ω VDC podstawowy VDC z wyłącznikiem VDC z pamięcią wewnętrzną VDC z pamięcią wewnętrzną i wyłącznikiem

8 ELEKTROZACZEPY 8 Dane techniczne: Napięcie Prąd Model standard 12 V AC/DC NC AC) 9-14V (DC) 10-14V 0,36-0,6A 0,5-0,65A Model standard 24 V AC/DC NC (AC) 19-25V (DC) 19-25V 0,18-0,25A 0,23-0,30A Model nisko prądowy 12 V AC NC (AC) 11-14V 0,14-0,24A Model nisko prądowy 12 V DC NC (DC) 11-14V 0,23-0,27A 0,23-0,27A Oporność 17 Ω 73,0 Ω 47,0 Ω 43,0 Ω Wymiary: wysokość/szerokość/głębokość 67mm/21,5mm/29mm ELEKTROZACZEPY seria 1700 Elektrozaczepy nie są wyposażone w listwę montażową. W zależności do jakiego rodzaju drzwi / drewniane, metalowe, aluminium, PCV itp. / będą montowane, należy dobrać odpowiednią Listwę zaczepową. Rozstaw śrub montażowych 52,5 mm

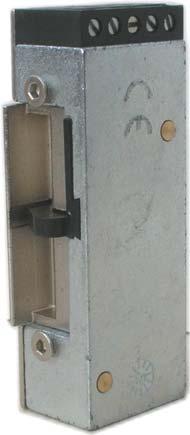

9 ELEKTROZACZEPY 9 ELEKTROZACZEPY - LOCKPOL MCM ELEKTROZACZEP REWERSYJNY 611 Charakterystyka: symetryczny- zapadka umieszczona jest w środku obudowy, posiada możliwość zastosowania do drzwi prawych i lewych z regulacją zapadki - w zakresie 3 mm napięcie 12 VDC lub ELEKTROZACZEP REWERSYJNY 611 Elektrozaczep rewersyjny (DC) 8-15V 0,27-0,31A 57,0 Ω VDC Rewersyjny NO Elektrozaczep rewersyjny 24 VDC NO 24 VDC NO (DC) 17-25V 0,07-0,10A 153,0 Ω VDC Rewersyjny NO Dane techniczne: 24 VDC NO Napięcie (DC) 8-15V (DC) 17-25V Prąd 0,27-0,31A 0,07-0,10A Oporność 57 Ω 153,0 Ω Wymiary: wysokość/szerokość/głębokość 75mm/20,5mm/29mm

10 ELEKTROZACZEPY 10 Rozstaw śrub montażowych 52,5 mm Uwaga: Po zamontowaniu elektrozaczepu zapadka zamka podklamkowego nie może naciskać (naprężać) na zapadkę elektrozaczepu. Elektrozaczepy Serii 1400, 1400RF. 1500, 1700, 611 posiadają znak CE - NR 07/ Oznakowanie CE informuje, że wyrób jest zgodny z europejskimi normami technicznymi. [ 89/336/CEE - 92/31/CE 89/13/CE ].
