1 Firma GEZE GmbH to niemiecki producent okuć, który działa na rynku europejskim już od 1863r. W Polsce w 1997r powstała spółka-córka GEZE Polska Sp. z o.o. Obecnie jest liderem na polskim rynku automatyki drzwiowej, samozamykaczy, okuć do drzwi i okien, urządzeń oddymiających i przewietrzających oraz systemów zabezpieczeń. Świadectwem jakości działania firmy są zdobywane laury Gazele Biznesu- dla rozwijających się średnich przedsiębiorstw. W 08 roku Urząd Komitetu Integracji Europejskiej i Business Centre Club przyznały GEZE Polska Sp. z o.o. Medal Europejski za "Kompleksowe rozwiązania dla budynków inteligentnych". SAMOZAMYKACZE MODEL GEZE tabela doboru Z Nawierzchniowe EN 1-6 EN 2-4 Wielk EN 1-4 EN 3 EN 2/3/4 EN 3/4 EN 2/3/4 EN 2/3/4 EN 2-6 Opcja EN7 EN 3-6 Regulowana pr dko zamykania Regulowana ko cowa pr dko zamykania (domkn Regulowana ko cowa faza zamykania (dobicie) Zawór hydrauliczny: Regulowane t umienie otwierania BC Zawór hydrauliczny: Opó nienie zamykania DC Drzwi prawe i lewe GEZE Dobór wielkości samozamykacza EN Szerokość skrzydła 2 <= 850 mm 3 <= 950 mm 4 <= 1 mm 5 <= 1250 mm 6 <= 1400 mm 7 <= 10 mm TS 0 TS 1500 TS 00 TS 00VBC TS 3000V TS 4000 TS 5000 TS 500 N BOXER 4000S LEGENDA DO TABELI - TAK UWAGA! Dla drzwi ż. siła samozamykacza musi wynosić minimum EN3 Niewidoczny const. 44 ca (264) 82 (162) SZ-LE-000 -srebrny SZ-LE-002 -biały SZ-LE-003 -brązowy Wymiary dla siły EN 2/3 (w nawiasach dla siły EN 4; max. kąt otwarcia 110 ) Samozamykacz GEZE TS 0 z ramieniem z blokadą Siła zamykania EN 2/3/4 (wg PN EN 1154) (skrzydła do 1 mm) Do drzwi lewych lub prawych Montaż po stronie zawiasów - standard Siła zamykania ustalana między EN 2 (skrzydła do 850 mm), a EN 3 (skrzydła do 950 mm) poprzez proste odwrócenie wspornika ramienia Siła EN 4 (skrzydła do 1 mm) ustalana przez przesunięcie położenia samozamykacza Prędkość zamykania Końcowa faza zamykania ( dobicie ) Blokada otwarcia (kąt 70 do 150 ) 37,5 EN ,5 52 SZ-LE-0 -srebrny SZ-LE-021 -biały SZ-LE-016 -brązowy 184 EN ca (264) 82 (162) 37,5 SZ-LE-007 -srebrny SZ-LE-006 -biały SZ-LE-008 -brązowy Wymiary dla siły EN 2/3 (w nawiasach dla siły EN 4; max. kąt otwarcia 110 ) EN , Samozamykacz GEZE TS 1500 bez ramienia Siła zamykania EN 3/4 (wg PN EN 1154) (skrzydła do 1 mm) Do drzwi lewych lub prawych Siła zamykania EN 3/4 (wg PN EN 1154) - ustalana poprzez obrót stopki ramienia Regulowana prędkość zamykania Regulowana końcowa faza zamykania ( dobicie ) Blokada otwarcia (kąt 70 do 150 ) (opcja) Samozamykacz GEZE TS 0 z ramieniem Siła zamykania EN 2/3/4 (wg PN EN 1154) (skrzydła do 1 mm) Do drzwi lewych lub prawych Montaż po stronie zawiasów - standard Siła zamykania ustalana między EN 2 (skrzydła do 850 mm), a EN 3 (skrzydła do 950 mm) poprzez proste odwrócenie wspornika ramienia Siła EN 4 (skrzydła do 1 mm) ustalona przez przesunięcie położenia samozamykacza Prędkość zamykania Końcowa faza zamykania ( dobicie ) Ramię do GEZE TS 0/1500 RA-LE-000 -srebrne RA-LE-007 -białe RA-LE-006 -brązowe 290 Okucia budowlane - kompleksowe zaopatrzenie

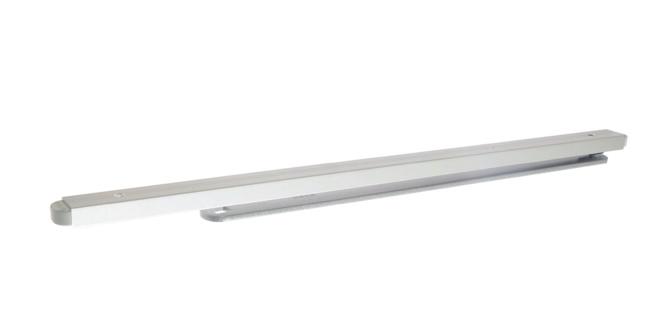

2 RA-LE-004 -srebrne RA-LE-003 -białe RA-LE-005 -brązowe SZ-LE-052 -srebrny SZ-LE-053 -biały SZ-LE-054 -brązowy Ramię do GEZE TS 0/1500 z blokadą Blokada pozwala na zatrzymanie otwartych drzwi w dowolnej wcześniej ustawionej pozycji. Ramienia z blokadą nie należy stosowaćw drzwiach ż. Szyna ślizgowa do GEZE TS 1500 SZ-LE-150 -brązowa SZ-LE-151 -srebrna SZ-LE-152 -biała Samozamykacz GEZE TS 00 VBC bez ramienia Samozamykacz może współpracować z szyną (rysunek) lub z ramieniem Siła zamykania EN 2/4/5 (wg PN EN 1154). Funkcja przeciwwiatrowa. Do drzwi lewych lub prawych zewnętrznych/wewnętrznych o szerokości do 1250 mm Montaż po stronie zawiasów lub po stronie przeciwnej do zawiasów Do drzwi przeciwpożarowych i dymoszczelnych (tylko w wersji z ramieniem). Siła zamykania - poprzez zmianę położenia samozamykacza na drzwiach Prędkość zamykania - regulowana bezstopniowo zaworem Końcowa faza zamykania ( dobicie ) - regulowana bezstop. zaworem Mechaniczne tłumienie otwierania drzwi od kąta 80 - tzw. (funkcja przeciwwiatrowa ) SZ-LE-040 Płytka montażowa do GEZE TS 1500 SZ-LE-058 -srebrny SZ-LE-059 -biały SZ-LE-028 -brązowy ,5 SZ-LE-010 -srebrny SZ-LE-009 -biały SZ-LE-011 -brązowy ,5 Samozamykacz GEZE TS 00 V bez ramienia Regulowana siła zamykania EN 2/4/5 (wg PN EN 1154) Do drzwi lewych lub prawych zewnętrznych/wewnętrznych do 1250 mm Ramię z blokadą otwarcia (kąt 70 do 150 ) (opcja) Do drzwi przwciwpożarowych i dymoszczelnych (tylko w wersji z ramieniem). Siła zamykania EN 2/3/4 - poprzez zmianę położenia samozamykacza na drzwiach Prędkość zamykania - regulowana zaworem bezstopniowo Faza dobicia regulowana za pomocą zmiany kąta ustawienia ramienia nożycowego i zmiany prędkości zamykania Samozamykacz GEZE TS 4000 bez ramienia Do drzwi lewych lub prawych zewnętrznych/wewnętrznych jedno lub dwuskrzydłowych Do drzwi ż. i dymoszczelnych wg normy DIN Regulowana płynnie siła zamykania EN 1-6 (wg PN EN 1154) - skrzydła do 1400 mm Opcja: Siła zamykania EN 7 (wg PN EN 1154) - dla skrzydeł do 10 mm Regulowana z przodu prędkość zamykania, stabilizowana termicznie Regulowania końcowa faza zamykania poprzez przestawienie ramienia. Regulowane z przodu tłumienie otwierania (w zakresie siły EN 1-6) Optyczny wskaźnik zamykania INFORMACJA PŁYTKI MONTAŻOWE Płytki monażowe należy stosować do drzwi p.poż., PCV oraz do drzwi o słabszej konstrukcji

3 SZ-LE-065 RA-LE-002 -srebrny RA-LE-011 -biały RA-LE-010 -brązowy 16, Ramię do GEZE TS 00/4000 z blokadą Blokada pozwala na zatrzymanie otwartych drzwi w dowolnej, wcześniej ustawionej, pozycji. Ramiona z blokadą nie należy stosować w drzwiach ż.. Samozamykacz GEZE TS 4000 S srebrny, z opóźnieniem zamykania Do drzwi o szerokości skrzydła do 1400 albo do 10 mm Siła zamykania regulowana bezstopniowo w zakresie EN 1-6 albo EN 1-7 Faza dobicia regulowana przez zmianę położenia kątowego ramienia nożycowego i prędkości zamykania Zintegrowane tłumienie otwierania i optyczny wskaźnik siły zamykania Może być stosowany do drzwi przeciwpożarowych i dymoszczelnych Opcja: Blokada położenia otwarcia do kąta 150 (dodatkowy mechanizm blokujący) Opcja: funkcja opóźnienia zamykania do 30 s regulowana śrubą umieszczoną na powierzchni czołowej urządzenia (TS 4000 S) 1 RA-LE-0 -brązowy RA-LE-021 -srebrny RA-LE-022 -biały Ramię do GEZE TS 00/4000 z blokadą włącz/wyłącz Funkcja włącz/wyłącz pozwala na wyłączanie mechanizmu blokady na ramieniu. SZ-LE-162 -srebrna SZ-LE-163 -biała SZ-LE-164 -brązowa Szyna ślizgowa do GEZE TS 4000 SZ-LE-368 RA-LE-031 -srebrne Ramię przedłużone do TS 4000 srebrne SZ-LE-039 Samozamykacz GEZE TS 4000 TANDEM srebrny Dwa połączone samozamykacze dla bardzo szerokich i ciężkich drzwi Podwójna siła zamykania Siła zamykania regulowana bezstopniowo w zakresie EN 1-6 albo EN 1-7 Faza dobicia regulowana przez zmianę położenia kątowego ramienia nożycowego i prędkości zamykania Zintegrowane tłumienie otwierania i optyczny wskaźnik siły zamykania Może być stosowany do drzwi przeciwpożarowych i dymoszczelnych Opcja: Blokada położenia otwarcia do kąta 150 (dodatkowy mechanizm blokujący) Opcja: funkcja opóźnienia zamykania do 30 s regulowana śrubą umieszczoną na powierzchni czołowej urządzenia (TS 4000 S) Element ślizgowy do szyn TS 3000, 4000, 5000 Obejma TS 00 do tafli szklanej OB-LE-000 Ramię do GEZE TS 00/4000 bez blokady RA-LE-001 -srebrny RA-LE-009 -biały RA-LE-008 -brązowy Płytka montażowa do GEZE TS 00 SZ-LE Okucia budowlane - kompleksowe zaopatrzenie

4 Płytka montażowa do GEZE TS 4000/5000 SZ-LE-042 Regulowana płynnie siła zamykania EN 2-6 (wg PN EN 1154) - skrzydła do 1400 mm Regulowana z przodu prędkość zamykania, stabilizowana termicznie Regulowanie z przodu końcowa faza zamykania (dobicie) Regulowana z przodu tłumienie otwierania (w zakresie siły EN 1-6) Optyczny wskaźnik zamykania. Funkcja antywiatrowa back-check. SZ-LE-297 SZ-LE-513 -srebrny SZ-LE-964 -brązowy SZ-LE-965 -biały Pokrywka TS 4000V/5000V srebrna, SZ-LE-305 -srebrny SZ-LE-307 -biały SZ-LE-306 -brąz Samozamykacz GEZE TS 3000 V bez szyny Do drzwi lewych lub prawych zewnętrznych/wewnętrznych do 1 mm Montaż na drzwiach po stronie przeciwnej do zawiasów (opcja - szyna BG) Do drzwi ż. i dymoszczelnych wg normy DIN (montaż na skrzydle po stronie zawiasów). Regulacja: Regulowana płynnie siła zamykania EN 1-4 (wg PN EN 1154) Regulacja siły zamykania poprzez zmianę położenia samozamykacza na drzwiach Regulowana z przodu prędkość zamykania Regulowana z przodu końcowa faza zamykania Bezstopniowa blokady otwarcia w zakresie od 80 do 130 (opcja),5 1 Samozamykacz GEZE TS-5000-L bez szyny Do montażu po stronie przeciwnej niż zawiasy Przeznaczony do drzwi o szerokości skrzydeł do 1400 mm Siła zamykania regulowana w zakresie EN 2-6 Dopuszczony do stosowania na drzwiach przeciwpożarowych i dymoszczelnych Prędkość zamykania i funkcja dobicia regulowane hydraulicznie Zintegrowana funkcja tłumienia otwierania i optyczny wskaźnik siły zamykania Opcja: Szyna GEZE T-Stop z tłumieniem otwierania, mocowana po stronie przeciwnej do zawiasów Wszystkie elementy regulacyjne umieszczone na powierzchni czołowej urządzenia prędkości zamykania; końcowa faza zamykania tzw. dobicie SZ-LE-1,5 1 SZ-LE-075 -biały SZ-LE-076 -brązowy SZ-LE-077 -srebrny Samozamykacz GEZE TS 5000 ISM bez szyny ślizgowej srebrny 1,5 Do drzwi o szerokości skrzydła do 1400 mm Siła zamykania regulowana w zakresie EN 2-6 Dopuszczony do stosowania na drzwiach przeciwpożarowych i dymoszczelnych Prędkość zamykania i faza regulowania hydraulicznie Zintegrowana funkcja tłumienia otwierania i optyczny wskaźnik siły zamykania Wszystkie elementy regulacyjne umieszczony na powierzchni czołowej urządzenia. Samozamykacz GEZE TS 5000 V bez szyny SZ-LE-080 Do drzwi lewych, jedno lub dwuskrzydłowych o szerokości skrzydła do 1400 mm Montaż po stronie zawiasów lub po stronie przeciwnej do zawiasów Do drzwi ż. i dymoszczelnych wg normy DIN (montaż na skrzydle po stronie zawiasu) Szyna ISM do TS3000/5000, srebrna 293

5 SZ-LE-161 -srebrna SZ-LE-1 -brązowa SZ-LE-165 -biała SZ-LE-984 -srebrny SZ-LE-985 -brązowy SZ-LE-986 -biały Szyna ślizgowa do TS 3000/5000 V,5 Szyna ślizgowa BG do TS 3000/5000 L SZ-LE-255- brązowa SZ-LE-256- biała SZ-LE-066- srebrna 1 SZ-LE-231 -biała SZ-LE-232 -srebrna Szyna ślizgowa T-STOP do TS 3000, TS 5000, TS 5000L Samozamykacz TS5000 Ecline z szyną Ecline i z blokadą Ecline Budownictwo bez barier wg DIN do EN5 (szerokość skrzydła drzwi 1250 mm) Duża wygoda wchodzenia dzięki zintegrowanemu mechanizmowi wspomagania otwierania Do drzwi uchylnych, szerokość skrzydła do 1250 mm Do drzwi lewo- i prawostronnych Do drzwi przeciwpożarowych (samozamykacz z płytą montażową) W razie potrzeby można wyłączyć mechanizm wspomagający otwieranie SZ-LE-236 SZ-LE-552 Ogranicznik otwarcia szyny T-STOP Mechaniczna blokada otwarcia do szyny ECLINE SZ-LE-377 Kątownik montażowy szyny T-Stop BG SZ-LE-070 SZ-LE-044 -srebrna SZ-LE-047 -brązowa SZ-LE-0 -biała 31 max Płytka montażowa do GEZE TS 3000 V 30 8,5 Blokada do GEZE TS 00/3000/5000 SZ-LE-087 Montowana w szynie celem ograniczenia kąta otwarcia i skrzydła w pożądanej pozycji. SZ-LE-114 Amortyzator (ogranicznik kąta otwarcia ) gumowy mechaniczne tłumienie otwierania do TS 5000/3000 min Samozamykacz niewidoczny GEZE BOXER z szyną ślizgową 12 mm Samozamykacz całkowicie ukryty w konstrukcji skrzydła, szyna ślizgowa widoczna tylko przy otwartych drzwiach Do lewych lub prawych drzwi przylgowych Siła zamykania EN 2-4 wg PN-EN 1154 (szerokość skrzydła do 1 mm, 130 kg) Siła zamykania regulowana bezstopniowo Prędkość zamykania - płynna regulacja Końcowa faza dobicia - płynna regulacja Hydrauliczne tłumienie otwierania - regulacja bezstopniowa Śruby regulacyjne dostępne są od strony górnej krawędzi skrzydła drzwi Na zamówienie: GEZE BOXER E- z mechaniczną blokadą położenia otwarcia GEZE TS BOXE P - do drzwi wahadłowych GEZE BOXER ISM - szyna BOXER z regulacją kolejności domykania Wszystkie samozamykacze BOXER dostępne również z siłą EN Okucia budowlane - kompleksowe zaopatrzenie

6 SZ-LE-514 SZ-LE Szyna ślizgowa do samozamykacza BOXER, wysokość mm Samozamykacz BOXER GEZE EN 2-4 2V bez szyny (dodatkowy zawór tłumienia dobicia) Samozamykacz całkowicie ukryty w konstrukcji skrzydła, szyna ślizgowa widoczna tylko przy otwartych drzwiach Do lewych lub prawych drzwi przylgowych Siła zamykania EN 2-4 wg PN-EN 1154 (szerokość skrzydła do 1 mm, 130 kg) Dodatkowy zawór tłumienia końcowej fazy zamykania. Siła zamykania regulowana bezstopniowo Prędkość zamykania - płynna regulacja Końcowa faza dobicia - płynna regulacja Hydrauliczne tłumienie otwierania - regulacja bezstopniowa Śruby regulacyjne dostępne są od strony górnej krawędzi skrzydła drzwi Blokada mechaniczna szyny BOXER 12 mm SZ-LE-143 SZ-LE-963 SZ-LE-073 -EN 2-4 SZ-LE-2 -EN 3-6 Ogranicznik kąta otwarcia szyny BOXER 12 mm (piankowy) max. 10 max. 10,7 8,5 10 8, (94,5) 286 (293) wymiar (wymiar) EN 2-4 EN 3-6 (54) (54) 32 (40) 32 (40) min 40 min 40 (min 50) (min 50) ID No ID No SZ-LE-194 Samozamykacz BOXER GEZE Samozamykacz całkowicie ukryty w konstrukcji skrzydła, szyna ślizgowa widoczna tylko przy otwartych drzwiach Do lewych lub prawych drzwi przylgowych Siła zamykania EN 2-4 wg PN-EN 1154 (szerokość skrzydła do 1 mm, 130 kg, Min. grubość skrzydła: 40 mm) Siła zamykania EN 3-6 wg PN-EN 1154 (szerokość skrzydła do 1400 mm, 180 kg, Min. grubość skrzydła: 50 mm) Siła zamykania regulowana bezstopniowo Prędkość zamykania - płynna regulacja Końcowa faza dobicia - płynna regulacja Hydrauliczne tłumienie otwierania - regulacja bezstopniowa Śruby regulacyjne dostępne są od strony górnej krawędzi skrzydła drzwi SZ-LE-5 Szyna ślizgowa do samozamykacza BOXER, wysokość 12 mm Samozamykacz podłogowy GEZE TS 500 N z pokrywą Samozamykacz podłogowy wpuszczany Do drzwi lewych lub prawych, do drzwi wahadłowych wewnętrznych Montaż w posadzce, wysokość zabudowy 42 mm Siła zamykania EN 3 (wg PN EN 1154) Szerokość drzwi do 950 mm, ciężar skrzydła do kg Zawór bezpieczeństwa zapobiegający przeciążeniu samozamykacza Ocynkowana puszka samozamykacza, hermetycznnie zamknięta konstrukcja Maksymalny kąt otwarcia 170 Regulowana szybkość zamykania Samozamykacz z blokadą otwarcia: 90 Duży zakres regulacji: długość 10 mm, szerokość 10 mm, wysokość 6 mm 295

7 SZ-LE bez blokady otwarcia SZ-LE N z blokadą otwarcia 90 SZ-LE z blokadą otwarcia 90 Zawias model C do GEZE TS 500 N/NV SZ-LE-191 SZ-LE-192 Wspornik skrzydła model C do GEZE TS 500 N/NV Samozamykacz podłogowy GEZE TS 500 NV z pokrywą ze stali nierdzewnej Samozamykacz podłogowy wpuszczany Do drzwi lewych lub prawych, do drzwi wahadłowych wewnętrznych Montaż w posadzce, wysokość zabudowy 42 mm Regulowana płynnie siła zamykania EN 1-4 (wg PN EN 1154) Szerokość drzwi do 1 mm, ciężar skrzydła do 150 kg Zawór bezpieczeństwa zapobiegający przeciążeniu samozamykacza Ocynkowana puszka samozamykacza, hermetycznie zamknięta konstrukcja Maksymalny kąt otwarcia 170 Regulowana szybkość zamykania Samozamykacz z blokadą otwarcia: 90 Duży zakres regulacji: długość 10 mm, szerokość 10 mm, wysokość 6 mm Na zamówienie samozamykacze z blokadą otwarcia 85,105 lub 1 Samozamykacz TS 500, bez pokrywy SZ-LE-193 -N bez blokady SZ-LE-195 -N z blokadą 85 stopni SZ-LE-0 -NV bez blokady SZ-LE-237 -N z blokadą 90 stopni Samozamykacz podłogowy wpuszczany Do drzwi lewych lub prawych, do drzwi wahadłowych wewnętrznych Montaż w posadzce, wysokość zabudowy 42 mm Siła zamykania EN 3 (wg PN EN 1154) Szerokość drzwi do 950 mm, ciężar skrzydła do kg Zawór bezpieczeństwa zapobiegający przeciążeniu samozamykacza Ocynkowana puszka samozamykacza, hermetycznnie zamknięta konstrukcja Maksymalny kąt otwarcia 170 ść zamykania Samozamykacz z blokadą otwarcia: 90 Duży zakres regulacji: długość 10 mm, szerokość 10 mm, wysokość 6 mm SZ-LE-199 Pokrywa ze stali nierdzewnej do GEZE TS 500 N/NV 296 Okucia budowlane - kompleksowe zaopatrzenie
