1 Miejska sieć teleinformatyczna

2 Agenda Miejska Sieć Bezprzewodowa WIMAX Miejska Sieć Światłowodowa Wykorzystanie GIS do budowy sieci miejskiej i innych zadań na rzecz Miasta

3 Miejska Sieć Bezprzewodowa WIMAX

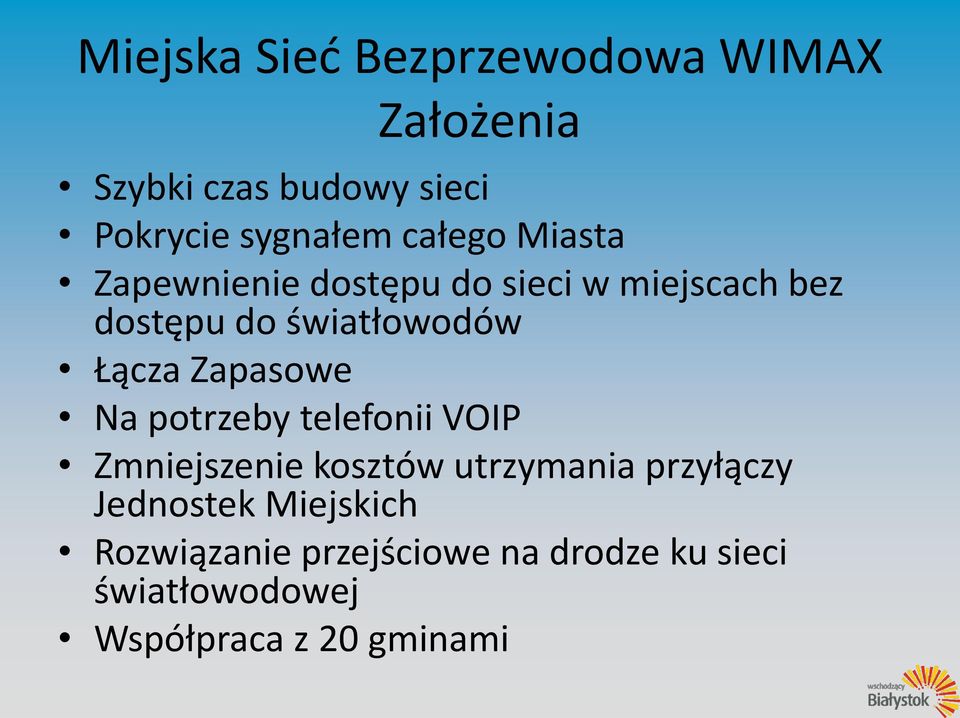

4 Miejska Sieć Bezprzewodowa WIMAX Założenia Szybki czas budowy sieci Pokrycie sygnałem całego Miasta Zapewnienie dostępu do sieci w miejscach bez dostępu do światłowodów Łącza Zapasowe Na potrzeby telefonii VOIP Zmniejszenie kosztów utrzymania przyłączy Jednostek Miejskich Rozwiązanie przejściowe na drodze ku sieci światłowodowej Współpraca z 20 gminami

5 Miejska Sieć Bezprzewodowa WIMAX podpisane porozumienie pomiędzy 20 gminami (powiat białostocki i powiat sokólski) uzyskanie częstotliwości na drodze przetargu ogłoszenie przetargu na budowę sieci WiMAX (z własnych środków Miasta Białegostoku) uzyskanie wpisu do rejestru JST wykonujących działalność w zakresie telekomunikacji Historia zakończenie budowy sieci WiMax Sukcesywnie podłączamy nowe lokalizacje W ramach działania 8.3 planujemy podłączyć 100 lokalizacji

6 Miejska Sieć Bezprzewodowa WIMAX Realizacja 2010/2011 Instalacja 3 stacji bazowych (łącznie 12 sektorów) Podłączenie 15 lokalizacji (głównie lokalizacje Urzędu)

7 Sieć bezprzewodowa WiMAX - stan aktualny Urządzenia pracują w standardzie d w trybie TDD (istnieje możliwość programowej aktualizacji do standardu e) Wykorzystano licencjonowane płatne pasmo w zakresie częstotliwości 3,6 3,8 GHz Sieć składa się z 3 stacji bazowych: stacje trójsektorowe: RBS Komin MPEC Starosielce 2/1 (wysokość montażu instalacji antenowej 80 mnpt) RBS Komin Fasty Przędzalniana 8 (wysokość montażu instalacji antenowej 80 mnpt) stacja sześciosektorowa: Słonimska 1 (wysokość montażu 62mnpt) Wszystkie stacje bazowe są wyposażone w zasilanie awaryjne umożliwiające bezproblemową pracę przez 24 godziny czerpiąc zasilanie z zestawu akumulatorów. Komunikacja pomiędzy stacjami bazowymi: Słonimska 1 a Przędzalniana 8 odbywa się za pomocą radiolinii pracującej na częstotliwościach 32GHz Słonimska 1 a Starosielce 2/1 odbywa się za pomocą sieci światłowodowej (dzierżawionej)

8 Miejska Sieć Bezprzewodowa WIMAX zaawansowane rozwiązanie Modularna budowa sprzętu: obudowa rack 19 (chassis): 14 modułowej ACTA Chassis (możliwość montażu 12 kart SDR-Blade + 1 karty pełniącej funkcję switch-a ethernet) 5 modułowej ACTA Chassis (dającej możliwość montażu 3 kart SDR-Blade + 1 karty pełniącej funkcję switch-a ethernet) Zewnętrznego modułu nadawczo odbiorczego Kart sektorowych SDR-Blade Modułu GPS do celów synchronizacji transmisji Możliwość konfiguracji pełnej redundancji m. in. 2 karty na sektor Praca w trybie MIMO (u nas Matrix A lepsze pokrycie terenu) Stosunkowo niskie opóźnienia (rzędu 50 ms) Pomimo standardu d możliwość automatycznego przełączania użytkowników pomiędzy sektorami

9 Sieć bezprzewodowa WiMAX - przepływności Stacja Sektor Azymut sektora Szerokość kanału Przepływność (DL + UL Mbit) UM A 30 7 MHz 20 B 90 7 MHz 20 C MHz 20 D MHz 20 E MHz 20 F MHz 20 Fasty A 60 7 MHz 20 B MHz 20 C MHz 20 MPEC A 60 7 MHz 20 B MHz 20 C MHz 20 Aktualnie przepływności każdego sektora kształtują się na poziomie 20 mbps przy założeniu, że szerokość kanału wynosi 7MHz W przypadku wykorzystania kanału 10MHz przepływności będą proporcjonalnie większe

10 Sieć bezprzewodowa WiMAX plany rozbudowy Stacja Sektor Azymut sektora Szerokość kanału Przepływność (DL + UL Mbit) UM A 30 7 MHz 20 B 90 7 MHz 20 C MHz 20 D MHz 51 E MHz 51 F MHz 20 G MHz 20 Fasty A 60 7 MHz 20 B MHz 51 C MHz 20 MPEC A 0 7 MHz 20 B MHz 51 C 90 7 MHz 20 D MHz 20 Zakres planowanej rozbudowy: Zakup i instalacja dodatkowych sektorów pracujących w standardzie e wykorzystując dodatkowe częstotliwości oraz szersze kanały (niezbędne jest uzyskanie stosownych pozwoleń w Urzędzie Komunikacji Elektronicznej wnioski rozpoczynające procedurę zostały złożone) zmiany azymutów dotychczasowych sektorów ma na celu powiększenie dostępnego pasma na terenie Miasta Planowane jest podłączenie najbliższym czasie: Miejskiej Spółki LECH Budynku Centrum Współpracy Organizacji Pozarządowych przy ul. Św. Rocha jednostek oświatowych w ramach projektu Cyfrowy Białystok przeciwdziałanie wykluczeniu cyfrowemu mieszkańców Białegostoku.

11 Miejska Sieć Bezprzewodowa WIMAX ul. Waryńskiego 32a Budynek piętrowy pomiędzy blokami 4 i 10-piętrowymi bez widoczności anten stacji bazowych Operatorzy radiowi mieli problem z zapewnieniem stabilnego połączenia Budowa przyłącza światłowodowego przez operatora komercyjnego przedłużała się WIMAX zapewnił stabilne połączenie (z obicia ), bez utraty pakietów o przepustowości ok. 10 Mb/s

12 Cyfrowy Białystok przeciwdziałanie wykluczeniu cyfrowemu mieszkańców Białegostoku projekt realizowany za pomocą sieci WiMAX Projekt zakłada utworzenie w wyznaczonych placówkach terenowych Centrów Edukacji Cyfrowej (CEC) Podstawowa lista zawiera sto placówek podległych miastu, które zostaną objęte projektem(dostęp do internetu realizowany za pomocą sieci WiMAX) Lista rezerwowa zawiera 38 jednostek, które mogą być objęte projektem (np. w przypadku likwidacji placówki lub jej przeniesienia, problemów technicznych lub organizacyjnych itp.) w miejsce placówki z list podstawowej 400 komputerów do jednostek miejskich na potrzeby 50 sal szkoleniowych 700 gospodarstw domowych (komputer, dostęp do internetu za pośrednictwem sieci WiMAX oraz WiFi, szkolenia) wartość projektu ok. 6,4 mln. złotych

13 Cyfrowy Białystok przeciwdziałanie wykluczeniu cyfrowemu mieszkańców Białegostoku

14 Cyfrowy Białystok przeciwdziałanie wykluczeniu cyfrowemu mieszkańców Białegostoku Projekt zakłada, że anteny emitujące sygnał do uczestników projektu zostaną zlokalizowane na obiektach podległych miastu (np. szkoły). Konfiguracja rozmieszczenia przestrzennego anten, ich ilości i kierunki emisji sygnału, na etapie projektowania będzie opierać się na technologii GIS. Wynikiem czego będzie można zoptymalizować rozmieszczenie anten - tworzenie scenariuszy roboczych. Wynikiem ma być rozkład przestrzenny anten na podstawie którego będzie tworzona infrastruktura w terenie.

15 Punkty Hotspot

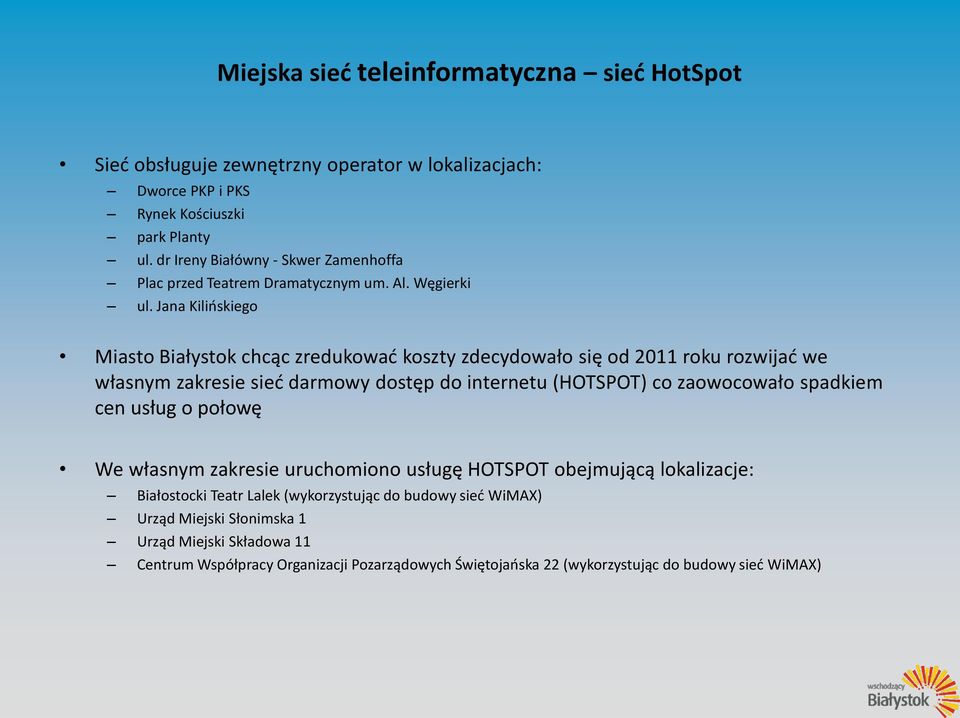

16 Miejska sieć teleinformatyczna sieć HotSpot Sieć obsługuje zewnętrzny operator w lokalizacjach: Dworce PKP i PKS Rynek Kościuszki park Planty ul. dr Ireny Białówny - Skwer Zamenhoffa Plac przed Teatrem Dramatycznym um. Al. Węgierki ul. Jana Kilińskiego Miasto Białystok chcąc zredukować koszty zdecydowało się od 2011 roku rozwijać we własnym zakresie sieć darmowy dostęp do internetu (HOTSPOT) co zaowocowało spadkiem cen usług o połowę We własnym zakresie uruchomiono usługę HOTSPOT obejmującą lokalizacje: Białostocki Teatr Lalek (wykorzystując do budowy sieć WiMAX) Urząd Miejski Słonimska 1 Urząd Miejski Składowa 11 Centrum Współpracy Organizacji Pozarządowych Świętojańska 22 (wykorzystując do budowy sieć WiMAX)

17 Miejska Sieć Światłowodowa

18 Miejska Sieć Światłowodowa Założenia: Zmniejszenie kosztów utrzymania sieci (dostarczanie sieci we własnym zakresie, negocjacja cen usług istniejących) Uruchomienie nowych usług i rozwiązań opartych o sieć (zapasowe centrum przetwarzania danych, usługi dla szkół) Chęć wykorzystania własnej, istniejącej kanalizacji technicznej Budowa bezpiecznych sieci opartych o ringi światłowodowe Miasto posiada 33,4 km własnej kanalizacji teletechnicznej. W budowie jest kolejnych 12,6 km Aktualnie wybudowano i oddano do użytku kilka odcinków sieci światłowodowej na odcinkach: od ul. Słonimskiej 1 do ul. Dobrej 3 od ul. Suraskiej 1 do ul. Bema 89/1 Planowana jest rozbudowa sieci światłowodowej o odcinki : Od ul. Słonimskiej 1 do ul. Branickiego 3/5 Od ul. Słonimskiej 1 do ul. Kamiennej 17

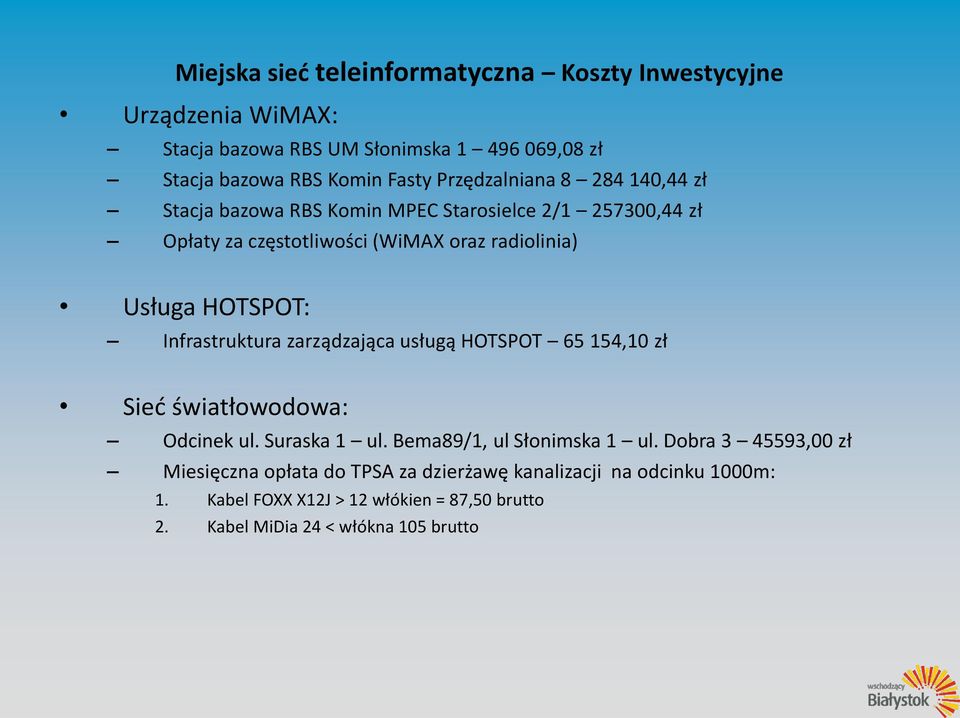

19 Miejska sieć teleinformatyczna Koszty Inwestycyjne Urządzenia WiMAX: Stacja bazowa RBS UM Słonimska ,08 zł Stacja bazowa RBS Komin Fasty Przędzalniana ,44 zł Stacja bazowa RBS Komin MPEC Starosielce 2/ ,44 zł Opłaty za częstotliwości (WiMAX oraz radiolinia) Usługa HOTSPOT: Infrastruktura zarządzająca usługą HOTSPOT ,10 zł Sieć światłowodowa: Odcinek ul. Suraska 1 ul. Bema89/1, ul Słonimska 1 ul. Dobra ,00 zł Miesięczna opłata do TPSA za dzierżawę kanalizacji na odcinku 1000m: 1. Kabel FOXX X12J > 12 włókien = 87,50 brutto 2. Kabel MiDia 24 < włókna 105 brutto

20 MIEJSKA KANALIZACJA TELETECHNICZNA

21 Miejska sieć światłowodowa połączenia zrealizowane

22 Miejska sieć światłowodowa połączenia zrealizowane c.d.

23 Miejska sieć światłowodowa połączenia w trakcie realizacji

24 Miejska sieć światłowodowa połączenia w trakcie realizacji c.d.

25 Miejska sieć światłowodowa planowane połączenia

26 Miejska sieć światłowodowa planowane połączenia c.d.

27 System Informacji Przestrzennej

28 Analizy GIS Dystrybucja wody do gaszenia pożarów analiza Białostocka Państwowa Straż Pożarna posiada na wyposażeniu specjalistyczny wóz strażacki z możliwością poboru wody bezpośrednio z naturalnych zbiorników wodnych z możliwości przesyłu na odległość 2000 m. Ma on zastosowanie przy dużych pożarach do gaszenia których, potrzebna jest bardzo duża ilość wody. Analiza została wykonana w celu określenia zasięgu tzw. Obszaru obsługiwanego, na jakim można prowadzić akcje gaśniczą na terenie miasta z wykorzystaniem wody znajdującej się w naturalnych zbiornikach wodnych.

29 Analiza sieciowa dla Państwowej Straży Pożarnej c.d.

30 Analiza sieciowa dla Państwowej Straży Pożarnej c.d. Do wykonania tego zadania wykorzystano analizę sieciową na sieci dróg (osiach ulic). Wykonana została poprawna pod względem topologicznych sieć grafów skierowanych co umożliwiło mierzenie odległości (zakres 2000 metrów od wyznaczonych zbiorników) po sieci dróg miejskich. W warstwie adresy jest pole które linkuje do pliku.txt (lub PDF lokalizacje wrażliwe z plikiem graficznym) które zawiera informacje na temat odległości do najbliższego zbiornika wodnego (odległość i najkrótszą drogą dojazdu), lokalizację najbliższego hydrantu i inne dane. PRZYKŁAD Szkoła Podstawowa nr 28 ŹRÓDŁA ZAOPATRZENIA W WODĘ, STAN NA : Adres zdarzenia: Warmińska 55 Najbliższy hydrant : 43m [Nr 334 Pomorska 36B] Najbliższy zbiornik : 2010m Od ulicy do zbiornika: 1949m, do ulicy: 61m ZBIORNIK : Fabryka sklejek nat.zb.wo ADRES ZB. : Dojlidy Fabryczne 24 POJEMNOŚĆ : m3 ODLEGŁOŚĆ : 1949 m WSP.GEOGR.: N: E: Start: 3644:Warmioska Stop:9265 DOJAZD ULICAMI [NAWIGACJA]: Warmińska Opolska Baranowicka Nowowarszawska Dojlidy Fabryczne Myśliwska droga doj. [KONIEC NAWIGACJI]

31 Analiza sieciowa dla Państwowej Straży Pożarnej Mapa dojazdu

32 Analiza sieciowa dla Państwowej Straży Pożarnej lokalizacja zdarzenia

33 KONTROLA POPRAWNOŚCI WSPÓŁRZĘDNYCH (X,Y) LOKALIZACJI OBIEKTÓW ZAWIERAJĄCYCH AZBEST Z POMIARÓW DOKONANYCH W TERENIE

34 WYKORZYSTANIE TECHNOLOGII GIS podział na okręgi wyborcze Nowy podział terenu miasta na okręgi wyborcze. Kryteria nowego podziału: możliwości lokalowe (siedziba komisji wyborczej), liczba osób uprawnionych do głosowania (nie więcej niż 2000 na komisje).

35 WYKORZYSTANIE TECHNOLOGII GIS podział na okręgi wyborcze c.d.

36 WYKORZYSTANIE TECHNOLOGII GIS REALIZACJA BAZY DANYCH W RAMACH USTAWY ŚMIECIOWEJ W ramach przygotowań do realizacji tzw. Ustawy Śmieciowej i koniecznej inwentaryzacji miejsc powstawania odpadów w zabudowie mieszkaniowej, została utworzona baza danych zawierająca dane o budynkach z podziałem na funkcje (np. mieszkalne, biurowe itd.) i przynależności do danego sektora. Celem analizy było zidentyfikowanie wszystkich podmiotów z podziałem na trzy grupy. Grupa I zabudowa mieszkaniowa Grupa II nieruchomości niezamieszkałe Grupa III nieruchomości mieszane
