1 Bezpieczeństwo miejskiego internetu Adam Łukasz

2 Charakterystyka gminy Janów Lubelski jest gminą miejsko-wiejską o pow. 178,24 km 2, usytuowaną w południowo - wschodniej Polsce, w woj. lubelskim, w powiecie janowskim. Gmina liczy mieszkańców, miasto mieszkańców.

3 Etapy rozbudowy Miejskiej Sieci Internetowej w Janowie Lubelskim Sieć miejska w zamyśle miała umożliwiać dostęp do Internetu jednostkom podległym gminie, później powstała idea aby udostępniać łącze mieszkańcom na terenie miasta.

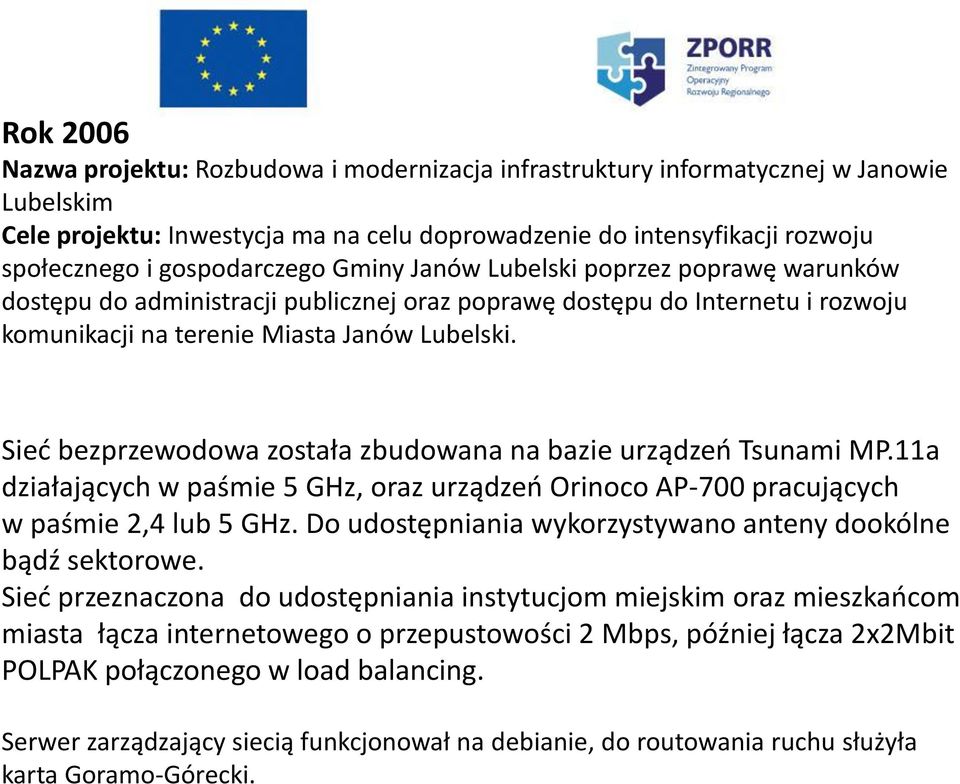

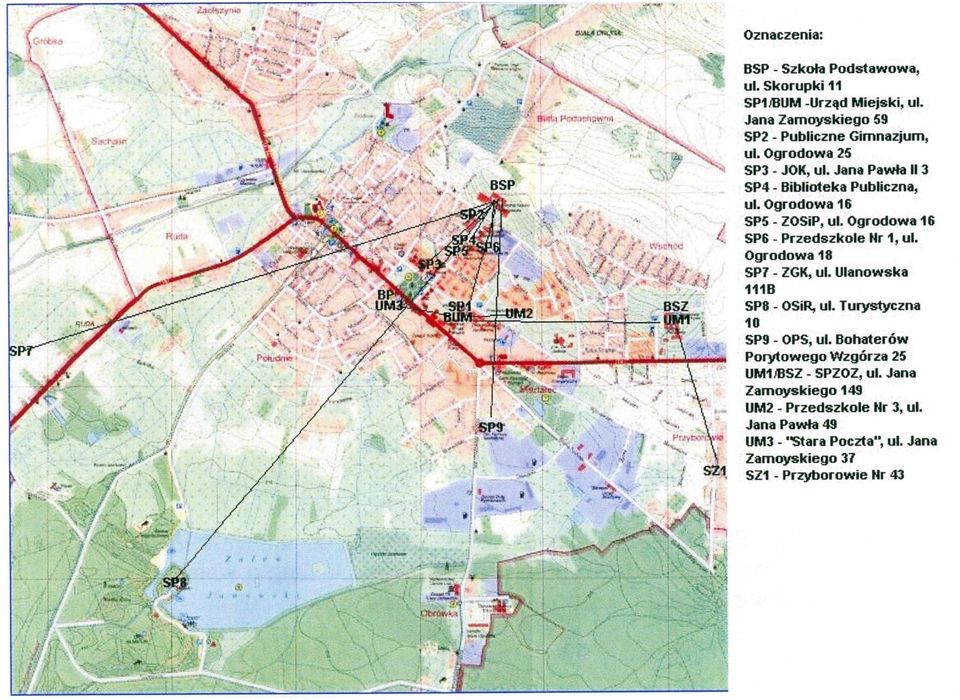

4 Rok 2006 Nazwa projektu: Rozbudowa i modernizacja infrastruktury informatycznej w Janowie Lubelskim Cele projektu: Inwestycja ma na celu doprowadzenie do intensyfikacji rozwoju społecznego i gospodarczego Gminy Janów Lubelski poprzez poprawę warunków dostępu do administracji publicznej oraz poprawę dostępu do Internetu i rozwoju komunikacji na terenie Miasta Janów Lubelski. Sieć bezprzewodowa została zbudowana na bazie urządzeń Tsunami MP.11a działających w paśmie 5 GHz, oraz urządzeń Orinoco AP-700 pracujących w paśmie 2,4 lub 5 GHz. Do udostępniania wykorzystywano anteny dookólne bądź sektorowe. Sieć przeznaczona do udostępniania instytucjom miejskim oraz mieszkańcom miasta łącza internetowego o przepustowości 2 Mbps, później łącza 2x2Mbit POLPAK połączonego w load balancing. Serwer zarządzający siecią funkcjonował na debianie, do routowania ruchu służyła karta Goramo-Górecki.

5

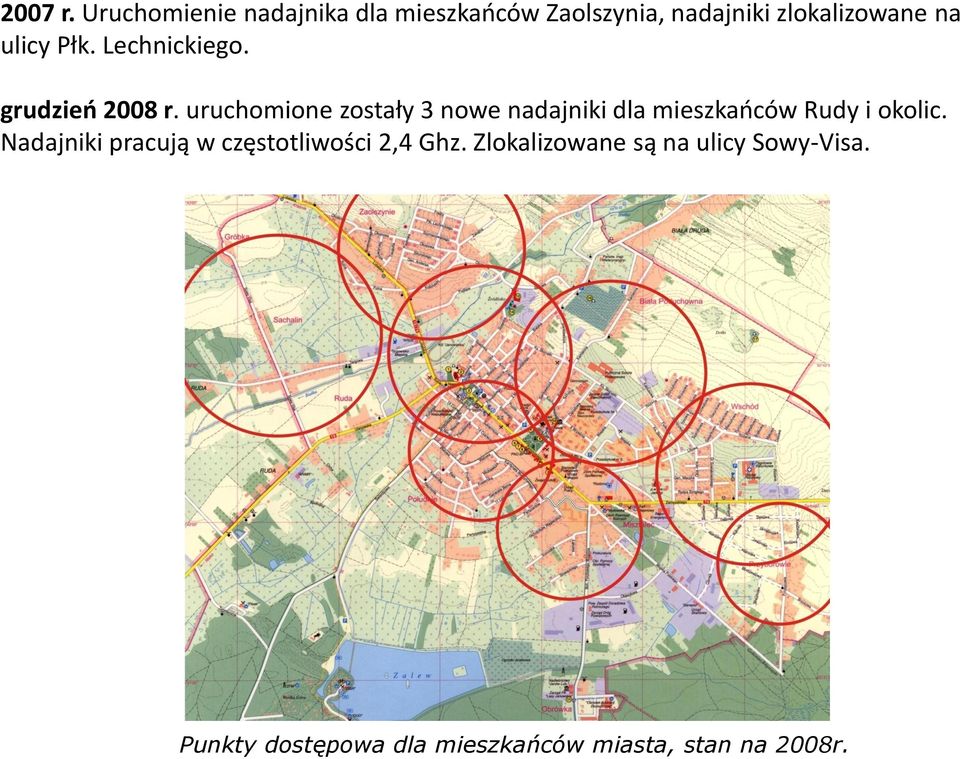

6 2007 r. Uruchomienie nadajnika dla mieszkańców Zaolszynia, nadajniki zlokalizowane na ulicy Płk. Lechnickiego. grudzień 2008 r. uruchomione zostały 3 nowe nadajniki dla mieszkańców Rudy i okolic. Nadajniki pracują w częstotliwości 2,4 Ghz. Zlokalizowane są na ulicy Sowy-Visa. Punkty dostępowa dla mieszkańców miasta, stan na 2008r.

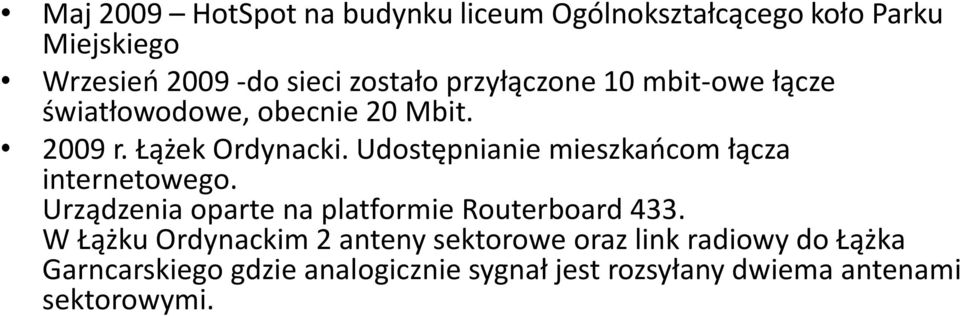

7 Maj 2009 HotSpot na budynku liceum Ogólnokształcącego koło Parku Miejskiego Wrzesień do sieci zostało przyłączone 10 mbit-owe łącze światłowodowe, obecnie 20 Mbit r. Łążek Ordynacki. Udostępnianie mieszkańcom łącza internetowego. Urządzenia oparte na platformie Routerboard 433. W Łążku Ordynackim 2 anteny sektorowe oraz link radiowy do Łążka Garncarskiego gdzie analogicznie sygnał jest rozsyłany dwiema antenami sektorowymi.

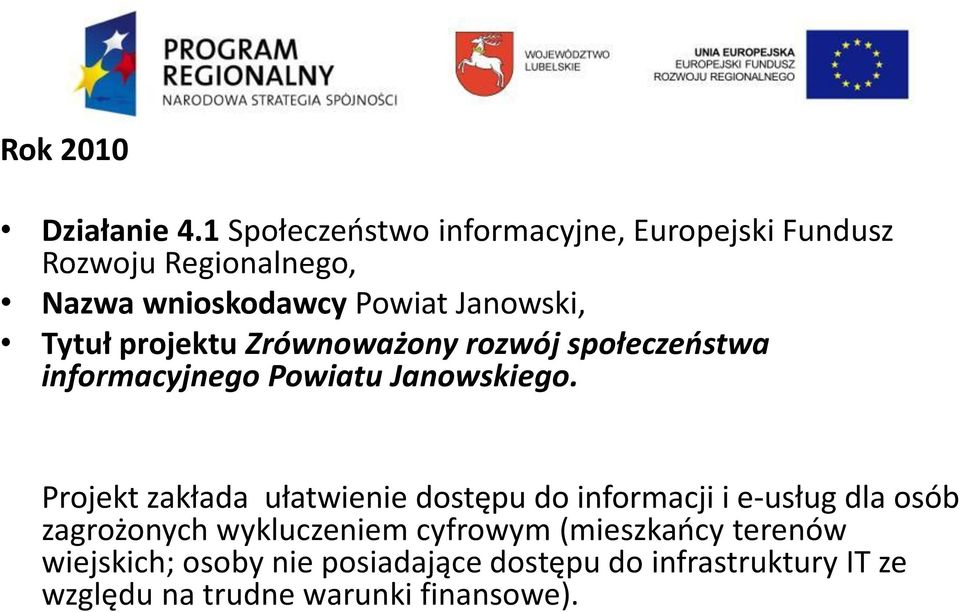

8 Rok 2010 Działanie 4.1 Społeczeństwo informacyjne, Europejski Fundusz Rozwoju Regionalnego, Nazwa wnioskodawcy Powiat Janowski, Tytuł projektu Zrównoważony rozwój społeczeństwa informacyjnego Powiatu Janowskiego. Projekt zakłada ułatwienie dostępu do informacji i e-usług dla osób zagrożonych wykluczeniem cyfrowym (mieszkańcy terenów wiejskich; osoby nie posiadające dostępu do infrastruktury IT ze względu na trudne warunki finansowe).

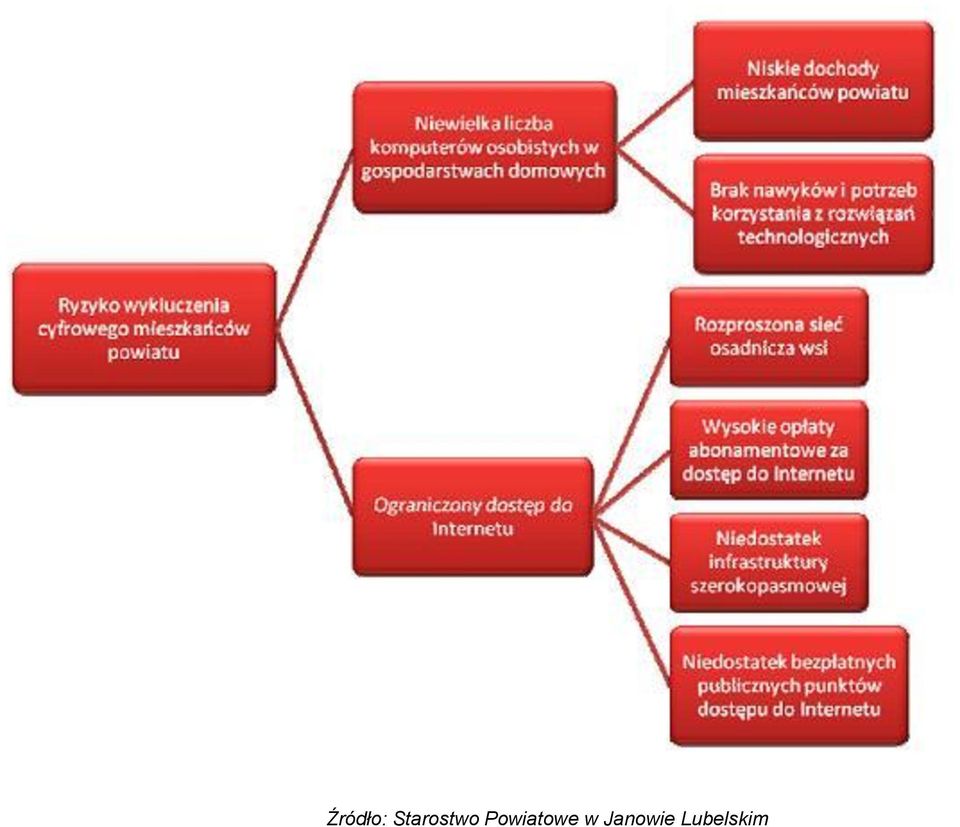

9 Źródło: Starostwo Powiatowe w Janowie Lubelskim

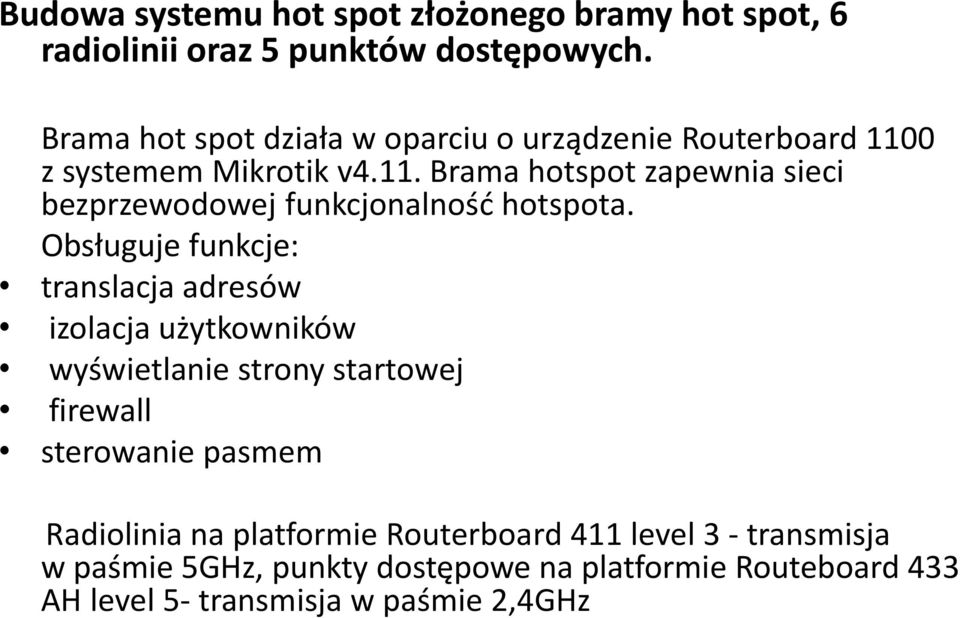

10 Budowa systemu hot spot złożonego bramy hot spot, 6 radiolinii oraz 5 punktów dostępowych. Brama hot spot działa w oparciu o urządzenie Routerboard 1100 z systemem Mikrotik v4.11. Brama hotspot zapewnia sieci bezprzewodowej funkcjonalność hotspota. Obsługuje funkcje: translacja adresów izolacja użytkowników wyświetlanie strony startowej firewall sterowanie pasmem Radiolinia na platformie Routerboard 411 level 3 - transmisja w paśmie 5GHz, punkty dostępowe na platformie Routeboard 433 AH level 5- transmisja w paśmie 2,4GHz

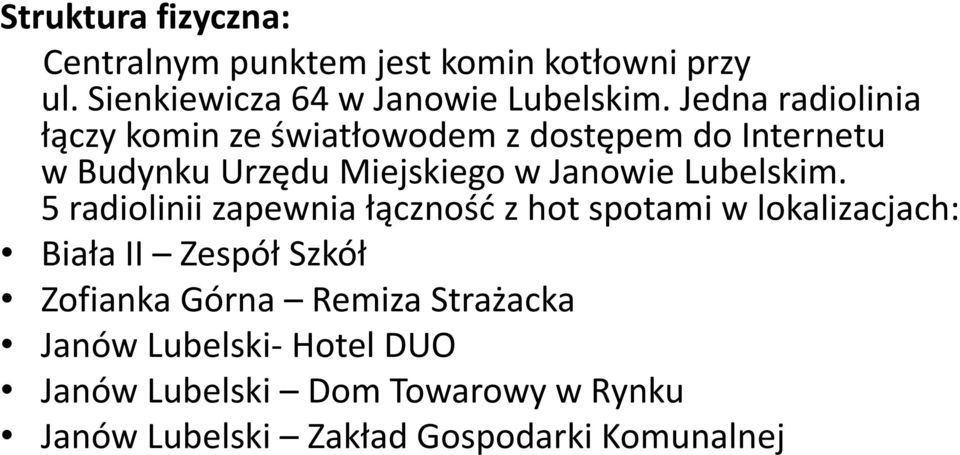

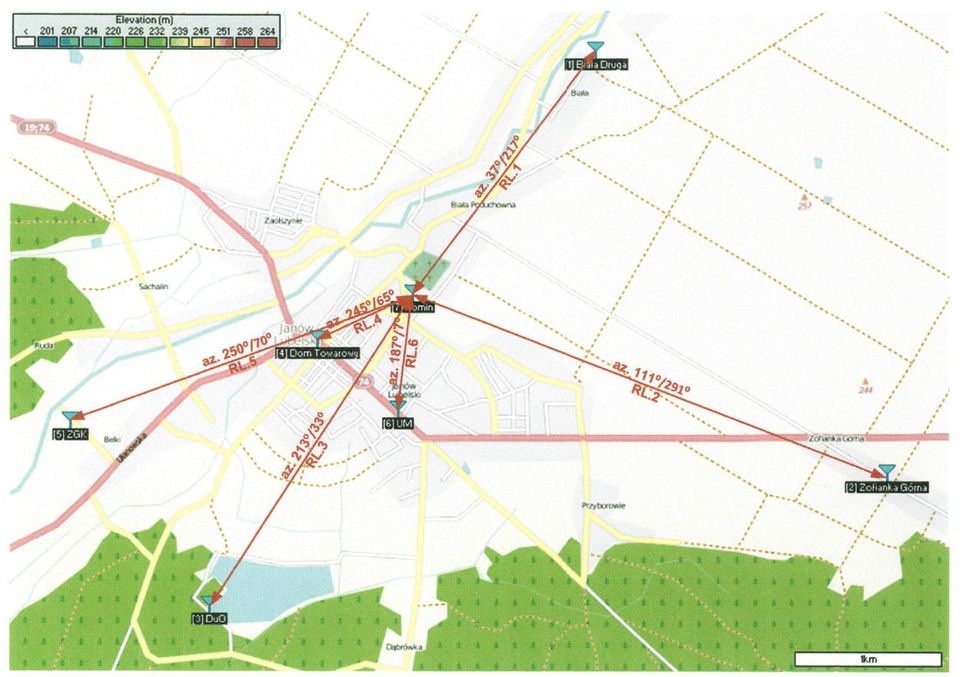

11 Struktura fizyczna: Centralnym punktem jest komin kotłowni przy ul. Sienkiewicza 64 w Janowie Lubelskim. Jedna radiolinia łączy komin ze światłowodem z dostępem do Internetu w Budynku Urzędu Miejskiego w Janowie Lubelskim. 5 radiolinii zapewnia łączność z hot spotami w lokalizacjach: Biała II Zespół Szkół Zofianka Górna Remiza Strażacka Janów Lubelski- Hotel DUO Janów Lubelski Dom Towarowy w Rynku Janów Lubelski Zakład Gospodarki Komunalnej

12

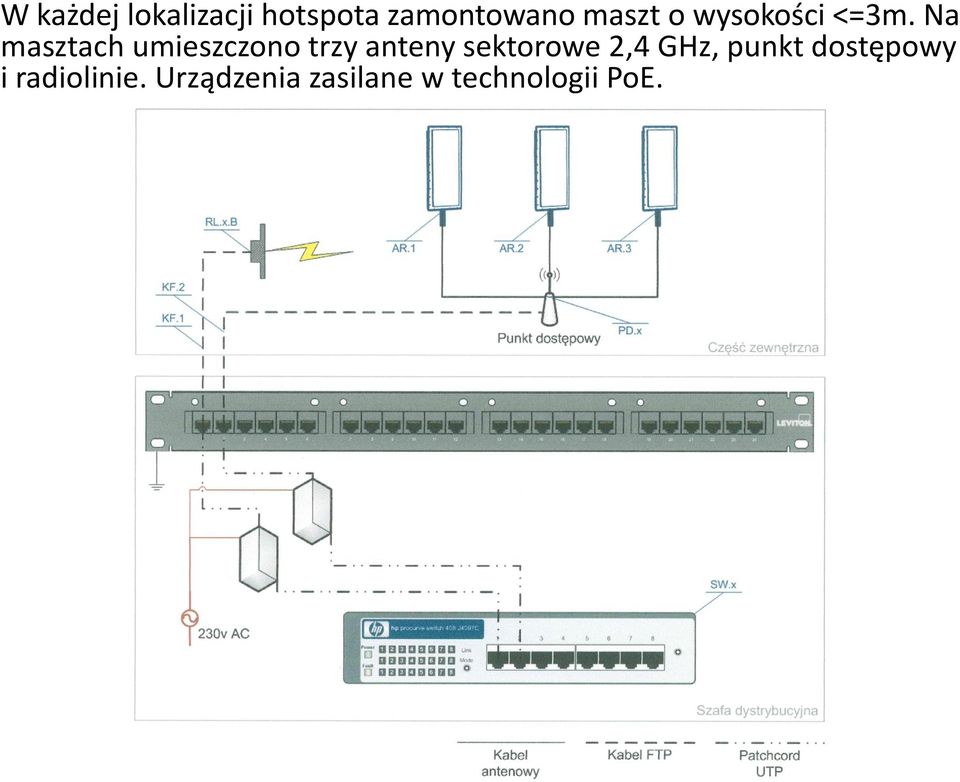

13 W każdej lokalizacji hotspota zamontowano maszt o wysokości <=3m. Na masztach umieszczono trzy anteny sektorowe 2,4 GHz, punkt dostępowy i radiolinie. Urządzenia zasilane w technologii PoE.

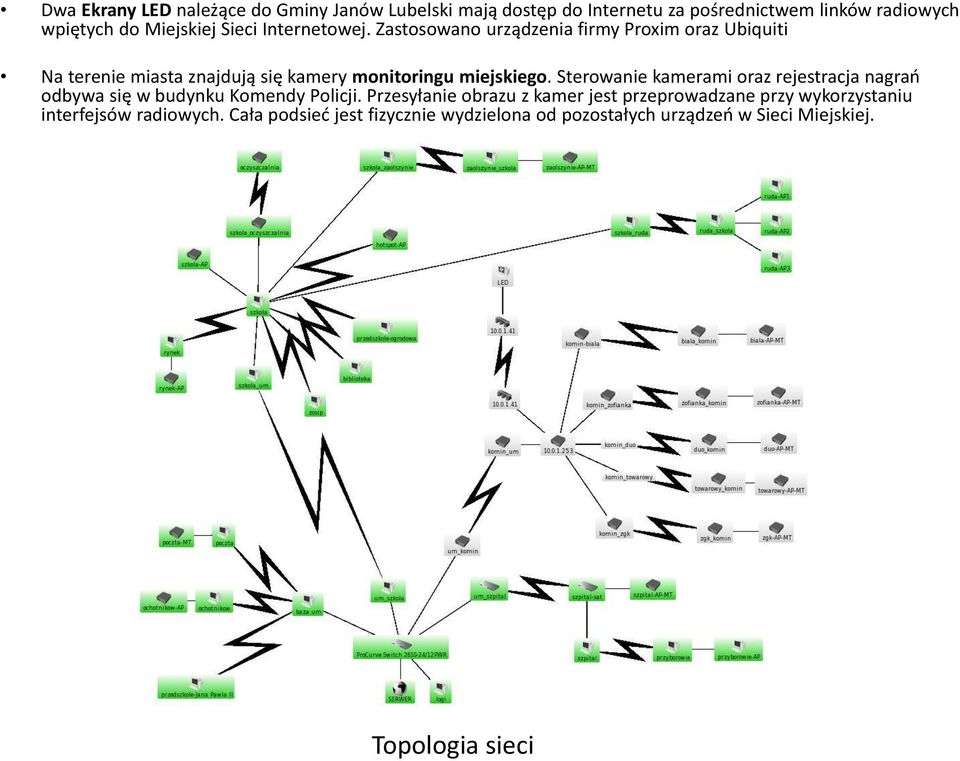

14 Dwa Ekrany LED należące do Gminy Janów Lubelski mają dostęp do Internetu za pośrednictwem linków radiowych wpiętych do Miejskiej Sieci Internetowej. Zastosowano urządzenia firmy Proxim oraz Ubiquiti Na terenie miasta znajdują się kamery monitoringu miejskiego. Sterowanie kamerami oraz rejestracja nagrań odbywa się w budynku Komendy Policji. Przesyłanie obrazu z kamer jest przeprowadzane przy wykorzystaniu interfejsów radiowych. Cała podsieć jest fizycznie wydzielona od pozostałych urządzeń w Sieci Miejskiej. Topologia sieci
