KONCEPCJA TECHNICZNA PROJEKTU SIECI ŚWIATŁOWODOWEJ

Transkrypt

1 Warszawa, 21 lipca 2014 KONCEPCJA TECHNICZNA PROJEKTU SIECI ŚWIATŁOWODOWEJ NA TERENIE MIASTA PISZ Projekt jest realizowany w ramach programu operacyjnego Innowacyjna Gospodarka Priorytet: 8 Społeczeństwo informacyjne zwiększanie innowacyjności gospodarki Działanie: 8.4 Zapewnienie dostępu do Internetu na etapie "ostatniej mili" ZAŁOŻENIA TECHNICZNE I KONCEPCYJNE Projektowana sieć wybudowana zostanie w technologii FTTH (ang. Fibre to the home światłowód do domu) od punktu styku do sieci dostępowej, a następnie mikrokanalizacją do użytkowników końcowych. Projekt polegać będzie na wybudowaniu sieci światłowodowej w technologii FTTH, dzięki której możliwy będzie dostęp do szerokopasmowego Internetu oraz podłączenie 600 użytkowników z obszaru miasta Pisz. Budowa sieci składać się będzie z etapów: - budowa węzła sieci szkieletowej do głównego punktu dystrybucyjnego, - budowa punktu dystrybucyjnego do lokalnych punktów dystrybucyjnych, - budowa lokalnych punktów dystrybucyjnych do odbiorców końcowych w technologii mikroświatłowodu. Powstanie sieć światłowodowa o łącznej długości ok. 18 km. Miejscowość objęta projektowaną siecią wraz z podaniem wskaźnika nasycenia usługami szerokopasmowego dostępu do Internetu oraz planowana ilość podłączeń abonenckich: Miejscowość Wskaźnik nasycenia usługami Liczba planowanych do podłączenia użytkowników końcowych Pisz 16,23 600

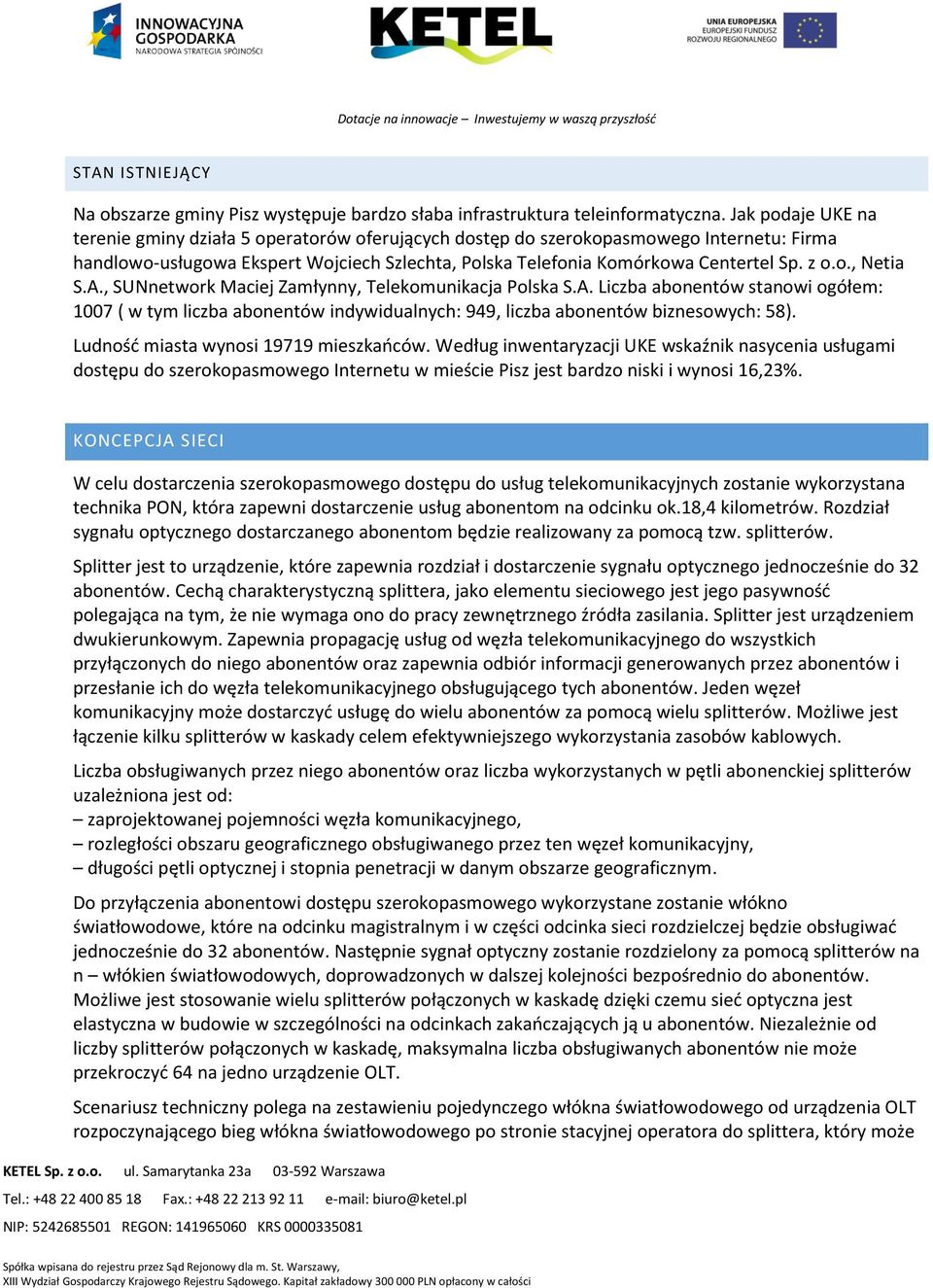

2 STAN ISTNIEJĄCY Na obszarze gminy Pisz występuje bardzo słaba infrastruktura teleinformatyczna. Jak podaje UKE na terenie gminy działa 5 operatorów oferujących dostęp do szerokopasmowego Internetu: Firma handlowo-usługowa Ekspert Wojciech Szlechta, Polska Telefonia Komórkowa Centertel Sp. z o.o., Netia S.A., SUNnetwork Maciej Zamłynny, Telekomunikacja Polska S.A. Liczba abonentów stanowi ogółem: 1007 ( w tym liczba abonentów indywidualnych: 949, liczba abonentów biznesowych: 58). Ludność miasta wynosi mieszkańców. Według inwentaryzacji UKE wskaźnik nasycenia usługami dostępu do szerokopasmowego Internetu w mieście Pisz jest bardzo niski i wynosi 16,23%. KONCEPCJA SIECI W celu dostarczenia szerokopasmowego dostępu do usług telekomunikacyjnych zostanie wykorzystana technika PON, która zapewni dostarczenie usług abonentom na odcinku ok.18,4 kilometrów. Rozdział sygnału optycznego dostarczanego abonentom będzie realizowany za pomocą tzw. splitterów. Splitter jest to urządzenie, które zapewnia rozdział i dostarczenie sygnału optycznego jednocześnie do 32 abonentów. Cechą charakterystyczną splittera, jako elementu sieciowego jest jego pasywność polegająca na tym, że nie wymaga ono do pracy zewnętrznego źródła zasilania. Splitter jest urządzeniem dwukierunkowym. Zapewnia propagację usług od węzła telekomunikacyjnego do wszystkich przyłączonych do niego abonentów oraz zapewnia odbiór informacji generowanych przez abonentów i przesłanie ich do węzła telekomunikacyjnego obsługującego tych abonentów. Jeden węzeł komunikacyjny może dostarczyć usługę do wielu abonentów za pomocą wielu splitterów. Możliwe jest łączenie kilku splitterów w kaskady celem efektywniejszego wykorzystania zasobów kablowych. Liczba obsługiwanych przez niego abonentów oraz liczba wykorzystanych w pętli abonenckiej splitterów uzależniona jest od: zaprojektowanej pojemności węzła komunikacyjnego, rozległości obszaru geograficznego obsługiwanego przez ten węzeł komunikacyjny, długości pętli optycznej i stopnia penetracji w danym obszarze geograficznym. Do przyłączenia abonentowi dostępu szerokopasmowego wykorzystane zostanie włókno światłowodowe, które na odcinku magistralnym i w części odcinka sieci rozdzielczej będzie obsługiwać jednocześnie do 32 abonentów. Następnie sygnał optyczny zostanie rozdzielony za pomocą splitterów na n włókien światłowodowych, doprowadzonych w dalszej kolejności bezpośrednio do abonentów. Możliwe jest stosowanie wielu splitterów połączonych w kaskadę dzięki czemu sieć optyczna jest elastyczna w budowie w szczególności na odcinkach zakańczających ją u abonentów. Niezależnie od liczby splitterów połączonych w kaskadę, maksymalna liczba obsługiwanych abonentów nie może przekroczyć 64 na jedno urządzenie OLT. Scenariusz techniczny polega na zestawieniu pojedynczego włókna światłowodowego od urządzenia OLT rozpoczynającego bieg włókna światłowodowego po stronie stacyjnej operatora do splittera, który może

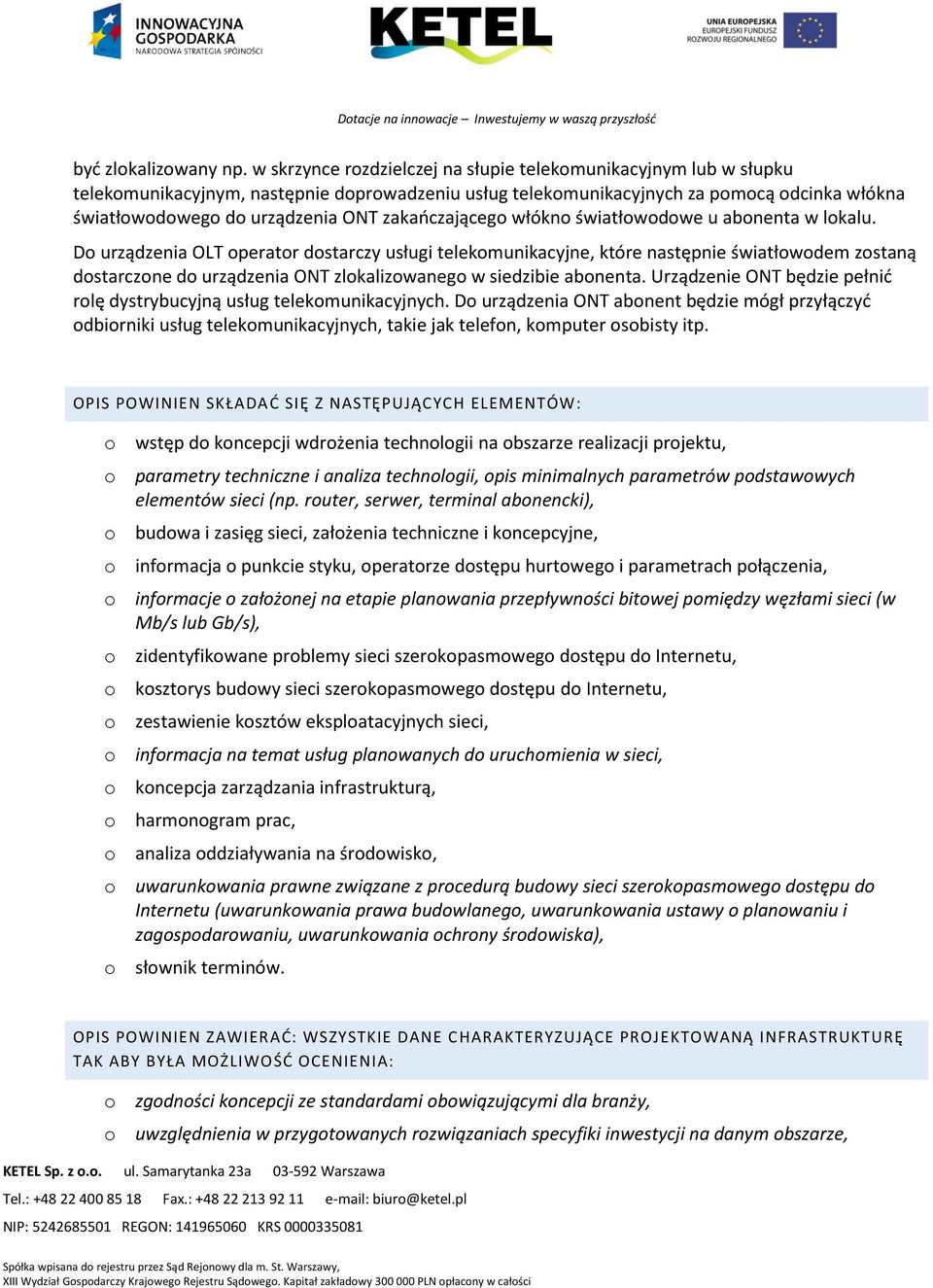

3 być zlokalizowany np. w skrzynce rozdzielczej na słupie telekomunikacyjnym lub w słupku telekomunikacyjnym, następnie doprowadzeniu usług telekomunikacyjnych za pomocą odcinka włókna światłowodowego do urządzenia ONT zakańczającego włókno światłowodowe u abonenta w lokalu. Do urządzenia OLT operator dostarczy usługi telekomunikacyjne, które następnie światłowodem zostaną dostarczone do urządzenia ONT zlokalizowanego w siedzibie abonenta. Urządzenie ONT będzie pełnić rolę dystrybucyjną usług telekomunikacyjnych. Do urządzenia ONT abonent będzie mógł przyłączyć odbiorniki usług telekomunikacyjnych, takie jak telefon, komputer osobisty itp. OPIS POWINIEN SKŁADAĆ SIĘ Z NASTĘPUJĄCYCH ELEMENTÓW: o wstęp do koncepcji wdrożenia technologii na obszarze realizacji projektu, o parametry techniczne i analiza technologii, opis minimalnych parametrów podstawowych elementów sieci (np. router, serwer, terminal abonencki), o budowa i zasięg sieci, założenia techniczne i koncepcyjne, o informacja o punkcie styku, operatorze dostępu hurtowego i parametrach połączenia, o informacje o założonej na etapie planowania przepływności bitowej pomiędzy węzłami sieci (w Mb/s lub Gb/s), o zidentyfikowane problemy sieci szerokopasmowego dostępu do Internetu, o kosztorys budowy sieci szerokopasmowego dostępu do Internetu, o zestawienie kosztów eksploatacyjnych sieci, o informacja na temat usług planowanych do uruchomienia w sieci, o koncepcja zarządzania infrastrukturą, o harmonogram prac, o analiza oddziaływania na środowisko, o uwarunkowania prawne związane z procedurą budowy sieci szerokopasmowego dostępu do Internetu (uwarunkowania prawa budowlanego, uwarunkowania ustawy o planowaniu i zagospodarowaniu, uwarunkowania ochrony środowiska), o słownik terminów. OPIS POWINIEN ZAWIERAĆ: WSZYSTKIE DANE CHARAKTERYZUJĄCE PROJEKTOWANĄ INFRASTRUKTURĘ TAK ABY BYŁA MOŻLIWOŚĆ OCENIENIA: o zgodności koncepcji ze standardami obowiązującymi dla branży, o uwzględnienia w przygotowanych rozwiązaniach specyfiki inwestycji na danym obszarze,

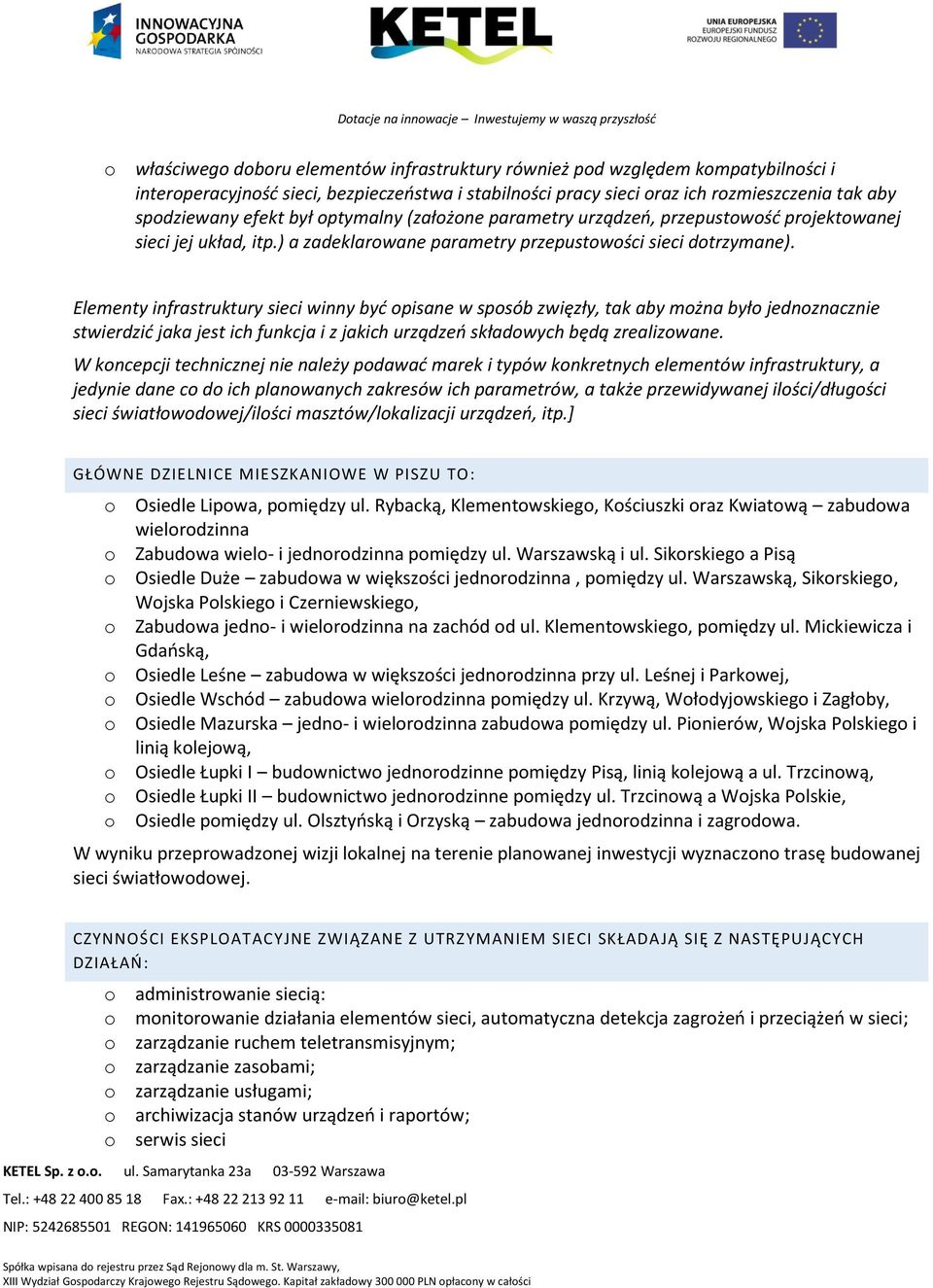

4 o właściwego doboru elementów infrastruktury również pod względem kompatybilności i interoperacyjność sieci, bezpieczeństwa i stabilności pracy sieci oraz ich rozmieszczenia tak aby spodziewany efekt był optymalny (założone parametry urządzeń, przepustowość projektowanej sieci jej układ, itp.) a zadeklarowane parametry przepustowości sieci dotrzymane). Elementy infrastruktury sieci winny być opisane w sposób zwięzły, tak aby można było jednoznacznie stwierdzić jaka jest ich funkcja i z jakich urządzeń składowych będą zrealizowane. W koncepcji technicznej nie należy podawać marek i typów konkretnych elementów infrastruktury, a jedynie dane co do ich planowanych zakresów ich parametrów, a także przewidywanej ilości/długości sieci światłowodowej/ilości masztów/lokalizacji urządzeń, itp.] GŁÓWNE DZIELNICE MIESZKANIOWE W PISZU TO: o Osiedle Lipowa, pomiędzy ul. Rybacką, Klementowskiego, Kościuszki oraz Kwiatową zabudowa wielorodzinna o Zabudowa wielo- i jednorodzinna pomiędzy ul. Warszawską i ul. Sikorskiego a Pisą o Osiedle Duże zabudowa w większości jednorodzinna, pomiędzy ul. Warszawską, Sikorskiego, Wojska Polskiego i Czerniewskiego, o Zabudowa jedno- i wielorodzinna na zachód od ul. Klementowskiego, pomiędzy ul. Mickiewicza i Gdańską, o Osiedle Leśne zabudowa w większości jednorodzinna przy ul. Leśnej i Parkowej, o Osiedle Wschód zabudowa wielorodzinna pomiędzy ul. Krzywą, Wołodyjowskiego i Zagłoby, o Osiedle Mazurska jedno- i wielorodzinna zabudowa pomiędzy ul. Pionierów, Wojska Polskiego i linią kolejową, o Osiedle Łupki I budownictwo jednorodzinne pomiędzy Pisą, linią kolejową a ul. Trzcinową, o Osiedle Łupki II budownictwo jednorodzinne pomiędzy ul. Trzcinową a Wojska Polskie, o Osiedle pomiędzy ul. Olsztyńską i Orzyską zabudowa jednorodzinna i zagrodowa. W wyniku przeprowadzonej wizji lokalnej na terenie planowanej inwestycji wyznaczono trasę budowanej sieci światłowodowej. CZYNNOŚCI EKSPLOATACYJNE ZWIĄZANE Z UTRZYMANIEM SIECI SKŁADAJĄ SIĘ Z NASTĘPUJĄCYCH DZIAŁAŃ: o administrowanie siecią: o monitorowanie działania elementów sieci, automatyczna detekcja zagrożeń i przeciążeń w sieci; o zarządzanie ruchem teletransmisyjnym; o zarządzanie zasobami; o zarządzanie usługami; o archiwizacja stanów urządzeń i raportów; o serwis sieci

5 o lokalizacja i usuwanie uszkodzeń i awarii elementów sieci (kable światłowodowe i miedziane, urządzenia pasywne sieci); o paszportyzacja sieci (ewidencja zasobów sieci, utrzymanie dokumentacji technicznej i eksploatacyjnej sieci); o systematyczne przeglądy i prewencyjne prace konserwacyjne; o aktywacja i dezaktywacja zakończeń sieci (przyłączanie i odłączanie klientów sieci); o sporządzanie raportów stanu sieci i usług; o rekonfiguracje sieci o rozbudowa sieci o nowe elementy aktywne i pasywne; o zmiany konfiguracji struktury sieci (zmiany przebiegów tras kablowych, zmiana pojemności kabli, zmiana funkcjonalności urządzeń); o likwidacja zbędnych elementów sieci. USŁUGI DLA UŻYTKOWNIKÓW KOŃCOWYCH: Użytkownicy końcowi otrzymają propozycję szeregu usług przy wykorzystaniu wybudowanej sieci. Będą to miedzy innymi: - dostęp do szerokopasmowego Internetu, o różnych przepływnościach (aż do 100Mbps), - telewizja cyfrowa, - filmy i programy na życzenie, - telefonia VoIP, - usługi e-learningowe we współpracy z firmami zewnętrznymi, - usługi monitoringu mieszkań i domów we współpracy z firmami zewnętrznymi, - inne usługi wdrażane z firmami zewnętrznymi. Na cele analizy projektu przyjęto, że średnie zapotrzebowanie na przepływność łącza wyniesie 4Mbps. UWARUNKOWANIA FORMALNO-PRAWNE: Dla inwestycji nie jest wymagane przeprowadzenie raportu oddziaływania na środowisko (zgodnie z rozporządzeniem Rady Ministrów z dnia 9 listopada 2004 r. w sprawie określenia rodzajów przedsięwzięć mogących znacząco oddziaływać na środowisko). Budowa infrastruktury dostępu do szerokopasmowego Internetu odbywać się będzie z poszanowaniem wszystkich przepisów dotyczących ochrony środowiska. Podczas realizacji projektu Inwestor będzie działał w oparciu o następujące ustalenia: - lokalizacja projektu związana będzie z terenami zabudowanymi, głównymi drogami, budynkach lub w bezpośrednim ich sąsiedztwie, - lokalizacje te znajdować się będą na lub w bliskim sąsiedztwie obiektów użytkowanych przez ludzi i przez nich zagospodarowanych,

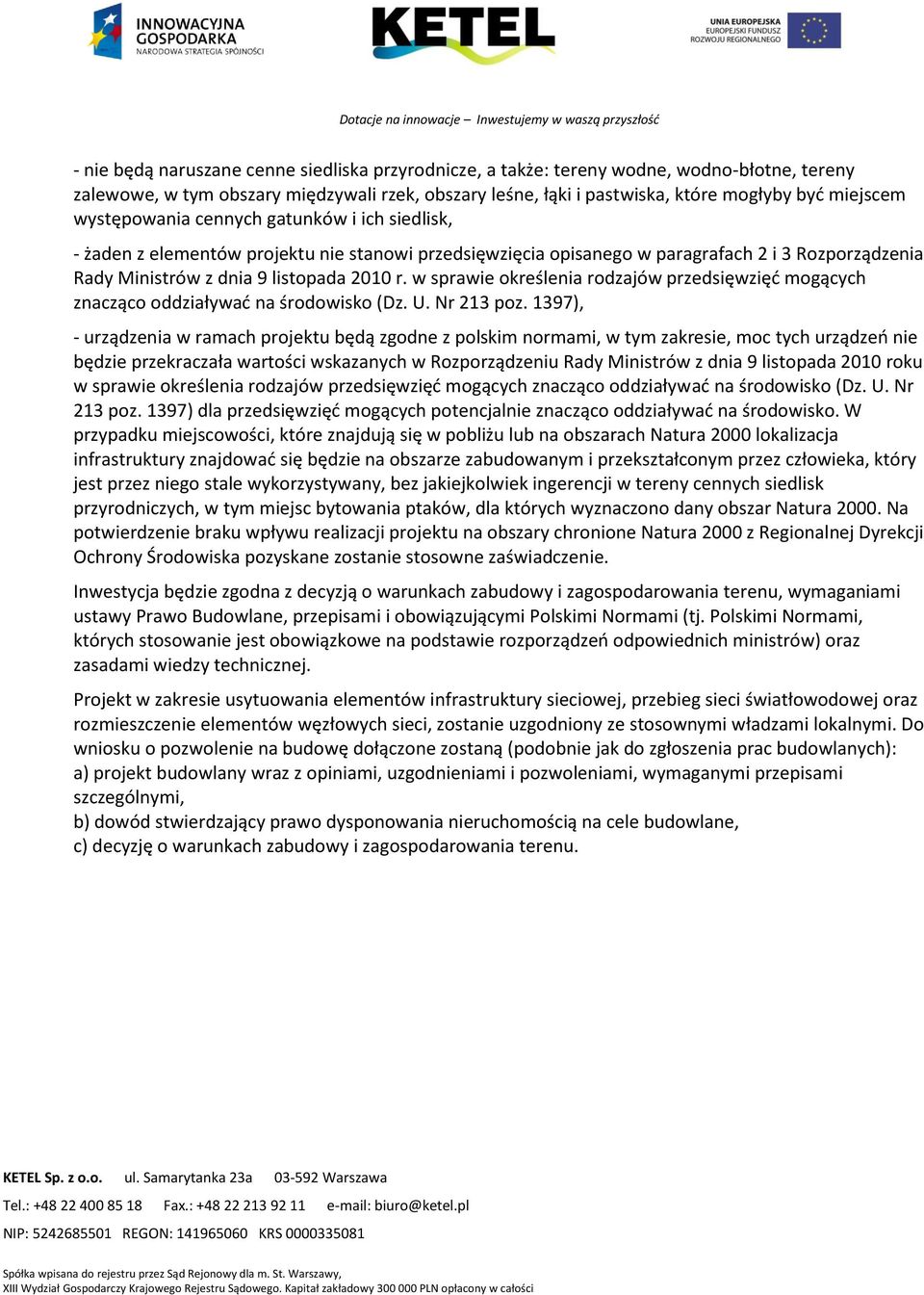

6 - nie będą naruszane cenne siedliska przyrodnicze, a także: tereny wodne, wodno-błotne, tereny zalewowe, w tym obszary międzywali rzek, obszary leśne, łąki i pastwiska, które mogłyby być miejscem występowania cennych gatunków i ich siedlisk, - żaden z elementów projektu nie stanowi przedsięwzięcia opisanego w paragrafach 2 i 3 Rozporządzenia Rady Ministrów z dnia 9 listopada 2010 r. w sprawie określenia rodzajów przedsięwzięć mogących znacząco oddziaływać na środowisko (Dz. U. Nr 213 poz. 1397), - urządzenia w ramach projektu będą zgodne z polskim normami, w tym zakresie, moc tych urządzeń nie będzie przekraczała wartości wskazanych w Rozporządzeniu Rady Ministrów z dnia 9 listopada 2010 roku w sprawie określenia rodzajów przedsięwzięć mogących znacząco oddziaływać na środowisko (Dz. U. Nr 213 poz. 1397) dla przedsięwzięć mogących potencjalnie znacząco oddziaływać na środowisko. W przypadku miejscowości, które znajdują się w pobliżu lub na obszarach Natura 2000 lokalizacja infrastruktury znajdować się będzie na obszarze zabudowanym i przekształconym przez człowieka, który jest przez niego stale wykorzystywany, bez jakiejkolwiek ingerencji w tereny cennych siedlisk przyrodniczych, w tym miejsc bytowania ptaków, dla których wyznaczono dany obszar Natura Na potwierdzenie braku wpływu realizacji projektu na obszary chronione Natura 2000 z Regionalnej Dyrekcji Ochrony Środowiska pozyskane zostanie stosowne zaświadczenie. Inwestycja będzie zgodna z decyzją o warunkach zabudowy i zagospodarowania terenu, wymaganiami ustawy Prawo Budowlane, przepisami i obowiązującymi Polskimi Normami (tj. Polskimi Normami, których stosowanie jest obowiązkowe na podstawie rozporządzeń odpowiednich ministrów) oraz zasadami wiedzy technicznej. Projekt w zakresie usytuowania elementów infrastruktury sieciowej, przebieg sieci światłowodowej oraz rozmieszczenie elementów węzłowych sieci, zostanie uzgodniony ze stosownymi władzami lokalnymi. Do wniosku o pozwolenie na budowę dołączone zostaną (podobnie jak do zgłoszenia prac budowlanych): a) projekt budowlany wraz z opiniami, uzgodnieniami i pozwoleniami, wymaganymi przepisami szczególnymi, b) dowód stwierdzający prawo dysponowania nieruchomością na cele budowlane, c) decyzję o warunkach zabudowy i zagospodarowania terenu.
