1 Małe jest piękne! Zastosowanie mini CMTS w sieciach dostępowych Kamil Głuch Solution Engineer

2 Agenda Ekosystem małych sieci Gdzie duży nie może - koncepcja C-DOCIS minicmts David vs. Goliat - podobieństwa i różnice minicmts - przykładowe scenariusze wdrożenia nocton C-DOCSIS minicmts

3 Otoczenie biznesu: wysokie przepływności oferowane przez konkurencję (250+ Mbps, UPC do 500 Mb/s) Ekosystem małych sieci usługi wymagające dużych przepływności (streaming, torrent) najczęściej kupowane pakiety: Mb/s średnia konsumpcja pasma poniżej 500 kb/s per abonent Technologia: DOCSIS 2.0 nie jest w stanie sprostać obecnym wymaganiom: zbyt niskie przepływności, mała efektywność, sprzęt technologicznie przestarzały kończy się produkcja i wsparcie przez vendorów DOCSIS podstawa konkurencyjności i rozwoju wysokie przepływności, efektywność wykorzystania zasobów sprzęt jest coraz bardziej dostępny (rośnie popularność, tanieje hardware)

0 nie jest w stanie sprostać obecnym wymaganiom: zbyt niskie przepływności, mała efektywność, sprzęt technologicznie przestarzały kończy się produkcja i wsparcie

4 Ekosystem małych sieci DOCSIS korzyści z wdrożenia: możliwość oferowania usług o wysokich przepływnościach duża efektywność wykorzystania zasobów znana i sprawdzona technologia wykorzystanie istniejącej infrastruktury przy minimalnych nakładach na jej rozbudowę technologia tanieje (staje się bardziej dostępna) sprzęt dla świadczenia usług DOCSIS 3.0: standardowe CMTS y są za duże i za drogie dla małych wdrożeń brak ekonomicznego uzasadnienia dla inwestycji w standardowe CMTS y na obszarach o małej ilości użytkowników Konieczne staje się stworzenie prostej platformy o niskim koszcie wdrożenia technologii DOCSIS 3.0 w obszarach o niewielkiej ilości abonentów

istniejącej infrastruktury przy minimalnych nakładach na jej rozbudowę technologia tanieje (staje się bardziej dostępna) sprzęt dla świadczenia usług DOCSIS 3.

5 Gdzie duży nie może - koncepcja C-DOCIS minicmts Dedykowany chipset Broadcom CMC (Coax Media Converter): uproszczona wersja standardu DOCSIS 3.0 konstrukcja pomija klika elementów nie wymaganych przy prostych implementacjach 16x downstream i 4x upstream na jednym złączu F współpracuje z KAŻDYM modemem zgodnym z DOCSIS / EuroDOCSIS 2.0 i 3.0 współpracuje z dotychczasowymi systemami provisioningu Wysokie przepływności: do 880 Mb/s (DS) i 120 Mb/s (US) Niski koszt uruchomienia DOCSIS 3.0 w sieci: efektywne kosztowo rozwiązanie przeznaczone do oferowania wysokich przepływności w obszarach o niedużej ilości użytkowników prosta i szybka implementacja na istniejących koncentrycznych sieciach budynkowych

/ EuroDOCSIS 2.0 i 3.0 współpracuje z dotychczasowymi systemami provisioningu Wysokie przepływności: do 880 Mb/s (DS) i 120 Mb/s (US) Niski koszt uruchomienia DOCSIS 3.

6 David vs. Goliat - podobieństwa i różnice z punktu widzenia sieci (bądź jej fragmentu) o niewielkiej liczbie użytkowników standardowy CMTS: instalacja w head-end podłączenie nowego obszaru wymaga doprowadzenia infrastruktury HFC wykorzystanie ograniczonych (drogich) zasobów CMTS dla podłączenia niewielu użytkowników wymagane zmiany w obecnej konfiguracji CMTS minicmts: instalacja w polu połączenie z head-end za pomocą światłowodu lub skrętki dedykowany do obsługi danego obszaru sieci duży zapas pasma na przyszłość (16x DS & 4x US dla ograniczonej liczby użytkowników) prosta konfiguracja, zarządzanie i monitoring

podłączenie nowego obszaru wymaga doprowadzenia infrastruktury HFC wykorzystanie ograniczonych (drogich) zasobów CMTS dla podłączenia niewielu

7 minicmts - przykładowe scenariusze wdrożenia nocton: minicmts w ofercie VECTOR

8 minicmts - przykładowe scenariusze wdrożenia operator kablowy mała sieć kablowa lub niewielki fragment większej sieci operator ISP wykorzystanie już istniejącej infrastruktury budynkowej HFC do świadczenia usług budynki użyteczności publicznej (szpitale, hotele, akademiki, itd...): dostępu do sieci za pomocą istniejącej infrastruktury HFC testowe uruchomienie usług na danym obszarze: sprawdzenie czy usługa się przyjmie / do czasu podłączenia dużego CMTS prosty lab dla testowania usług

publicznej (szpitale, hotele, akademiki, itd.

9 minicmts - przykładowe scenariusze wdrożenia Scenariusz: mała sieć kablowa posiadająca abonentów Internetu w oparciu o standard DOCSIS 1.x i/lub 2.0 Wymagania: konieczność wdrożenia DOCSIS 3.0 w celu umożliwienia świadczenia usług o dużych przepływnościach Rozwiązanie: uzupełnienie istniejącej sieci o nocton, jako dodatkowe urządzenie do obsługi oferty wysoko przepływnych usług (równolegle z istniejącym CMTS)

0 w celu umożliwienia świadczenia usług o dużych przepływnościach Rozwiązanie: uzupełnienie

10 minicmts - przykładowe scenariusze wdrożenia Scenariusz: mała sieć kablowa posiadająca niewielu abonentów Internetu w oparciu o standard DOCSIS 1.x i 2.0 Wymagania: konieczność wdrożenia DOCSIS 3.0 w celu umożliwienia świadczenia usług o dużych przepływnościach Rozwiązanie: zamiana obecnego CMTS DOCSIS 1.x / 2.0 na nocton

0 Wymagania: konieczność wdrożenia DOCSIS 3.

11 minicmts - przykładowe scenariusze wdrożenia Scenariusz: sieć kablowa posiadająca standardowego CMTS Wymagania: konieczność podłączenia obszaru sieci o małej ilości użytkowników z możliwością świadczenia usług o dużych przepływnościach Rozwiązanie: bezpośrednie wpięcie minicmts do obecnego CMTS

sieci o małej ilości użytkowników z możliwością świadczenia usług o

12 minicmts przykładowe scenariusze wdrożenia po stronie sieci: - skrócenie ścieżki RF i wydłużenie toru cyfrowego, - redukcja ilości elementów aktywnych i pasywnych pomiędzy klientem a head-end, - redukcja szumów & zakłóceń po stronie HFC po stronie head-end: - wykorzystujemy wolne zasoby CMTS, który służy za router (do jednego CMTS można wpiąć kilka mini CMTS)

klientem a head-end, - redukcja szumów & zakłóceń po stronie HFC po stronie head-end: -

13 minicmts przykładowe scenariusze wdrożenia head-end tor cyfrowy podłączany obszar tor RF

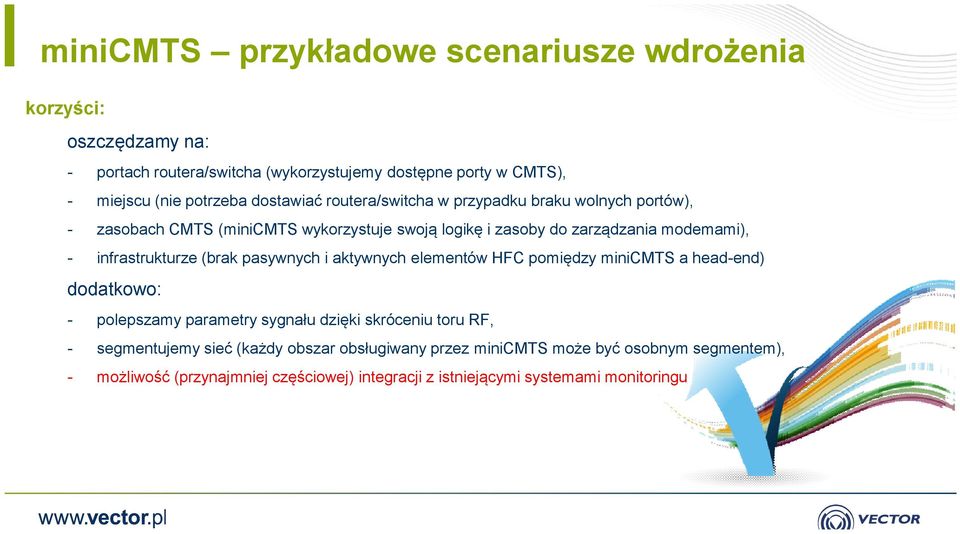

14 minicmts przykładowe scenariusze wdrożenia korzyści: oszczędzamy na: - portach routera/switcha (wykorzystujemy dostępne porty w CMTS), - miejscu (nie potrzeba dostawiać routera/switcha w przypadku braku wolnych portów), - zasobach CMTS (minicmts wykorzystuje swoją logikę i zasoby do zarządzania modemami), - infrastrukturze (brak pasywnych i aktywnych elementów HFC pomiędzy minicmts a head-end) dodatkowo: - polepszamy parametry sygnału dzięki skróceniu toru RF, - segmentujemy sieć (każdy obszar obsługiwany przez minicmts może być osobnym segmentem), - możliwość (przynajmniej częściowej) integracji z istniejącymi systemami monitoringu

infrastrukturze (brak pasywnych i aktywnych elementów HFC pomiędzy minicmts a head-end) dodatkowo: - polepszamy parametry sygnału dzięki skróceniu toru RF, -

15 minicmts przykładowe scenariusze wdrożenia Scenariusz: sieć operatora ISP świadcząca usługi dostępu do Internetu w oparciu o różne technologie dostępowe (głównie Ethernet) Wymagania: umożliwienie wykorzystania budynkowych sieci kablowych do świadczenia usług dostępu do Internetu Rozwiązanie: zastosowanie nocton na brzegu sieci, dojście do head-end u za pomocą łącz gigabitowych różnej maści (światłowód, radio)

wykorzystania budynkowych sieci kablowych do świadczenia usług dostępu do Internetu Rozwiązanie:

16 minicmts przykładowe scenariusze wdrożenia Scenariusz: budynek typu MDU posiadający sieć koncentryczną Wymagania: wykorzystanie budynkowej sieci koncentrycznej do świadczenia usług dostępu do Internetu Rozwiązanie: zastosowanie nocton w budynku, instalacja modemów z WiFi w pokojach lub na korytarzach

koncentrycznej do świadczenia usług dostępu do Internetu Rozwiązanie:

17 nocton C-DOCSIS minicmts nocton xs-2 C-DOCSIS mini CMTS nocton hs-1 C-DOCSIS mini CMTS nocton hs-2 C-DOCSIS mini CMTS nocton hs-4 C-DOCSIS mini CMTS nocton rm-2 C-DOCSIS mini CMTS

18 nocton C-DOCSIS minicmts MODEL CECHY ROZRÓŻNIAJĄCE CECHY WSPÓLNE RODZAJ OBUDOWY PRZEZNACZENIE ZASILANIE wysoka przepustowość (do 800Mb/s do abonenta) seria XS kompaktowa montaż naścienny lub w szafie rack 19 headend / hub szafka budynkowa z gniazda wymagane lokalne zasilanie 230 V kompatybilność ze standardem DOCSIS/EuroDOCSIS 2.0 i 3.0 zintegrowane zarządzanie seria HS hermetyczna montaż w: w szafie lub studzience telekomunikacyjnej, wewnątrz jak i na zewnątrz budynków studzienka telekomunikacyjna dowolne miejsce w sieci zasilane z linii koncentrycznej z linii zasilanie zdalne V obsługa modemów kablowych DOCSIS/EuroDOCSIS 2.0. i 3.0 niski pobór mocy (max 44 W) zarządzanie przez WWW / CLI (14Q3) monitoring poprzez snmp/www porty uplink SFP/RJ45 seria RM rack 19, 1RU montaż w szafie rack 19 headend szafka budynkowa z gniazda wymagane lokalne zasilanie 230 V

0 zintegrowane zarządzanie seria HS hermetyczna montaż w: w szafie lub studzience telekomunikacyjnej, wewnątrz jak i na zewnątrz budynków studzienka telekomunikacyjna dowolne miejsce w sieci zasilane

19 nocton C-DOCSIS minicmts nocton oferuje wsparcie dla: DOCSIS: transmisja danych VoIP TV: dosumowujemy sygnał TV na wejściu (RF IN) i na wyjściu (RF OUT) mamy TV + DOCSIS wykorzystujemy część QAM (max 8) dla potrzeb TV, a pozostałe 8 na DOCSIS (tutaj nocton działa jako EdgeQAM)

i na wyjściu (RF OUT) mamy TV + DOCSIS wykorzystujemy część QAM (max

20 nocton C-DOCSIS minicmts Podsumowując, nocton jest rozwiązaniem kompaktowym, wydajnym i oszczędnym gwarancją niskich kosztów przy minimalnym ryzyku alternatywą dla instalacji światłowodowych (GPON) przeznaczony do oferowania usług o wysokich przepływnościach rozwiązaniem stworzonym dla sieci o ograniczonej ilości abonentów prosty w uruchomieniu i zarządzaniu

światłowodowych (GPON) przeznaczony do oferowania usług o wysokich przepływnościach

21 Dziękuję za uwagę Kamil Głuch
