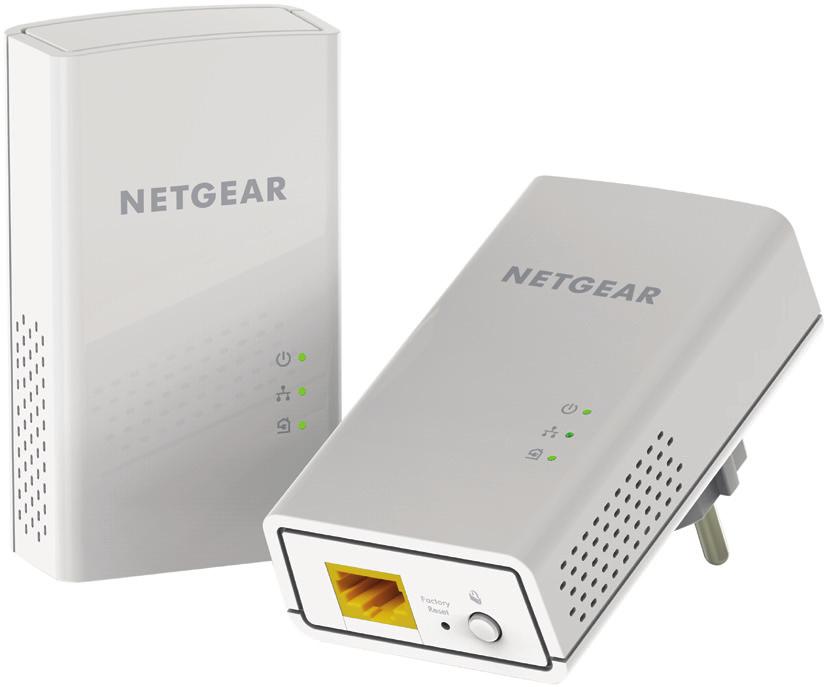

1 Skrócona instrukcja obsługi Powerline 1200 Model PL1200

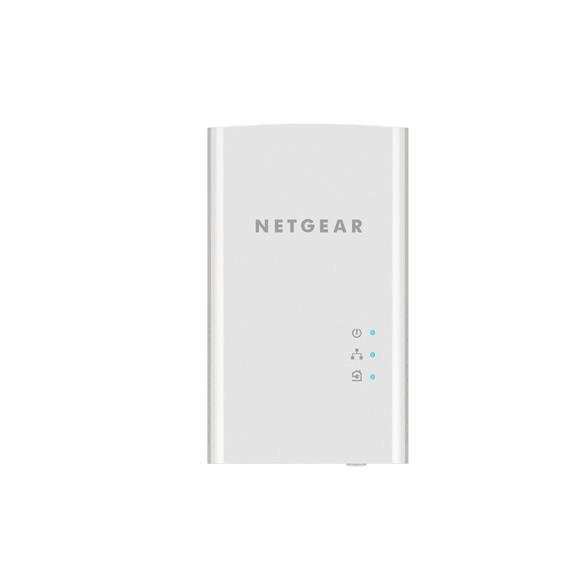

2 Zawartość opakowania W niektórych krajach do produktu dołączona jest płyta z oprogramowaniem. 2

3 Wprowadzenie Adaptery Powerline zapewniają alternatywną możliwość rozszerzenia Twojej sieci poprzez wykorzystanie istniejącej sieci elektrycznej. Podłącz dwa lub więcej adapterów Powerline do gniazdek elektrycznych, aby utworzyć sieć domową. Aby rozszerzyć swoją sieć, możesz dodać nawet 16 urządzeń HomePlug z certyfikatem AV lub AV2. Pełną listę urządzeń HomePlug z certyfikatem AV można znaleźć na stronie 3

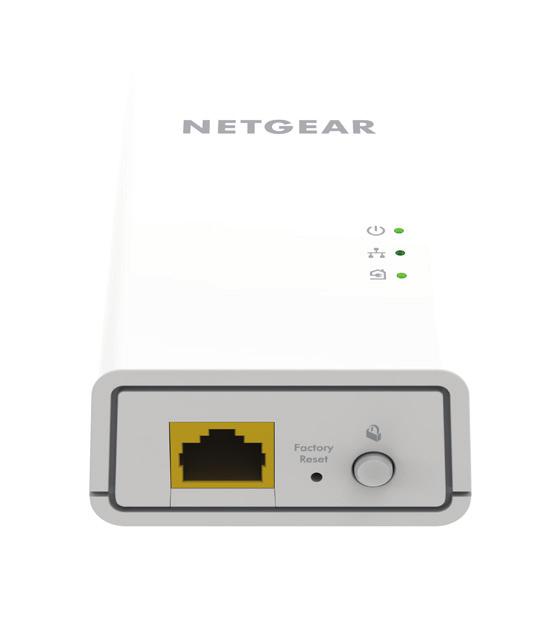

4 Adapter charakterystyka Przed instalacją adaptera należy zapoznać się z funkcjami diod LED, przycisków i portów. Dioda LED zasilania Dioda LED sieci Ethernet Dioda LED funkcji Pick A Plug Port Ethernet Przycisk zabezpieczeń Przycisk przywracania ustawień fabrycznych 4

5 Dioda LED zasilania Dioda LED sieci Ethernet Świeci nieprzerwanym zielonym światłem. Zasilanie jest włączone. Świeci nieprzerwanym pomarańczowym światłem. Adapter pracuje w trybie oszczędzania energii. Miga światłem zielonym. Trwa ustawianie opcji zabezpieczeń adaptera. Wyłączona. Adapter nie jest zasilany. Świeci nieprzerwanym zielonym światłem. Połączenie z siecią Ethernet. Wyłączona. Nie wykryto połączenia sieci Ethernet. Dioda LED funkcji Pick A Plug Funkcja Pick A Plug umożliwia wybranie gniazdka o największej mocy, wskazywanego przez kolor diody LED: Kolor czerwony. Prędkość łącza < 50 Mb/s (dobra). Kolor pomarańczowy. Prędkość łącza > 50 i < 80 Mb/s (lepsza). Kolor zielony. Prędkość łącza > 80 Mb/s (najlepsza). Wyłączona. Adapter nie odnalazł innych urządzeń zgodnych z siecią Powerline i korzystających z tego samego klucza szyfrowania. 5

6 Przycisk przywracania ustawień fabrycznych Port Ethernet Przycisk zabezpieczeń Przytrzymaj przycisk przywracania ustawień fabrycznych przez sekundę, a następnie puść go, aby przywrócić ustawienia fabryczne adaptera Powerline. Umożliwia podłączanie urządzeń przewodowych (takich jak komputery, routery Wi-Fi czy konsole do gier) do sieci Powerline za pomocą kabla Ethernet. Przycisku zabezpieczeń używa się do tworzenia bezpiecznej sieci Powerline. 6

7 Instalacja adapterów Pokój 1 Pokój 2 7

8 Zabezpieczanie sieci ¾ Aby utworzyć bezpieczną sieć: 1. Podłącz nowe adaptery. 2. Poczekaj, aż dioda LED funkcji Pick A Plug zacznie się świecić. 3. Przytrzymaj przycisk zabezpieczeń przez dwie sekundy, a następnie naciśnij ten sam przycisk na pozostałych adapterach w istniejącej sieci i przytrzymaj go przez dwie sekundy. Oba przyciski należy nacisnąć w odstępie nieprzekraczającym dwóch minut. 4. W przypadku instalowania dodatkowych adapterów powtórz krok 3 z jednym z zabezpieczonych adapterów i jednym z adapterów, który jeszcze nie jest zabezpieczony. Uwaga: przycisk zabezpieczeń nie działa w trybie oszczędzania energii (zobacz Porady dotyczące rozwiązywania problemów na stronie 10). Ostrzeżenie: przycisku Security (Zabezpieczenia) na adapterze Powerline nie należy naciskać, jeśli proces instalacji nie został zakończony, a adaptery nie komunikują się ze sobą (co wskazuje migająca dioda LED zasilania). Zbyt wczesne naciśnięcie tego przycisku może też spowodować czasowe zawieszenie komunikacji z siecią Powerline. Jeśli tak się stanie, należy użyć przycisku Factory Reset (Przywracanie ustawień fabrycznych), aby przywrócić ustawienia fabryczne adaptera. 8

9 Dodawanie adapterów Aby dodać adaptery przed skonfigurowaniem funkcji zabezpieczeń, wystarczy podłączyć je do gniazdek i połączyć z odpowiednimi urządzeniami. ¾ Aby dodać adaptery do sieci Powerline, w której ustawiono funkcję zabezpieczeń: 1. Podłącz nowe adaptery do gniazdek i połącz je z urządzeniami. 2. Na dowolnym adapterze stanowiącym już część zabezpieczonej sieci naciśnij i przytrzymaj przez dwie sekundy przycisk zabezpieczeń. 3. Na nowym adapterze naciśnij i przytrzymaj przez dwie sekundy przycisk zabezpieczeń. Oba przyciski należy nacisnąć w odstępie nieprzekraczającym dwóch minut. 9

10 Porady dotyczące rozwiązywania problemów Dioda LED zasilania nie świeci. Dioda LED zasilania miga światłem pomarańczowym. Upewnij się, że gniazdko sieciowe jest pod napięciem, i że urządzenia Powerline nie są podłączone do prądu za pomocą przedłużaczy, listew zasilających czy osłon przeciwprzepięciowych. Tryb oszczędzania energii jest włączony, gdy dioda LED sieci Ethernet nie świeci. Może się to zdarzyć w następujących okolicznościach: Kabel Ethernet jest odłączony. Urządzenie podłączone za pomocą kabla Ethernet jest wyłączone. Adapter jest bezczynny przez 10 minut. Powraca on do normalnego trybu w ciągu dwóch sekund od momentu wykrycia połączenia sieci Ethernet. 10

11 Dioda LED funkcji Pick A Plug nie świeci. Dioda LED funkcji Pick A Plug świeci na pomarańczowo lub czerwono. Dioda LED sieci Ethernet nie świeci. Jeśli zostały skonfigurowane zabezpieczenia sieciowe, należy upewnić się, że wszystkie urządzenia Powerline korzystają z tego samego klucza szyfrującego. Szczegółowe informacje można znaleźć w internetowej instrukcji obsługi. Przytrzymaj przycisk przywracania ustawień fabrycznych każdego urządzenia przez sekundę, aby przywrócić ustawienia fabryczne adaptera Powerline. Występują zakłócenia w komunikacji pomiędzy adapterami. W celu rozwiązania tego problemu wykonaj następujące czynności: Podłącz adapter do innego gniazdka. Odłącz urządzenia, które mogą być przyczyną zakłóceń (np. zabezpieczenia przeciwprzepięciowe lub urządzenia wyposażone w silniki). Upewnij się, że kable Ethernet działają i są solidnie podłączone do urządzeń. Przytrzymaj przycisk przywracania ustawień fabrycznych każdego urządzenia przez sekundę, aby przywrócić ustawienia fabryczne adaptera Powerline. 11

12 Wsparcie Dziękujemy za zakup produktu NETGEAR. Przejdź na stronę aby zarejestrować swój produkt, uzyskać pomoc, pobrać najnowsze pliki i podręczniki instalacji, a także dołączyć do naszej społeczności. Zalecamy korzystanie jedynie z oficjalnych źródeł wsparcia firmy NETGEAR. Znaki towarowe NETGEAR, Inc. NETGEAR oraz logo NETGEAR są znakami towarowymi firmy NETGEAR, Inc. Wszelkie znaki towarowe niezwiązane z firmą NETGEAR są wykorzystywane wyłącznie w celach referencyjnych. Zgodność Aktualny tekst Deklaracji zgodności z normami UE dostępny jest pod adresem Informacje o zgodności z przepisami znajdują się na stronie Przed podłączeniem zasilania należy zapoznać się z dokumentem informującym o zgodności z przepisami. Wyłącznie do użytku wewnątrz budynków. Produkt dopuszczony do sprzedaży w krajach członkowskich UE, krajach Europejskiego Stowarzyszenia Wolnego Handlu oraz Szwajcarii. BETA Listopad 2015 r. NETGEAR Inc. 350 East Plumeria Drive San Jose, CA 95134, USA
