1 LEKKIE POMPY DIAGONALNE DE SIGMA PUMPY HRANICE, s.r.o. Tovární 605, Hranice tel.: , fax:

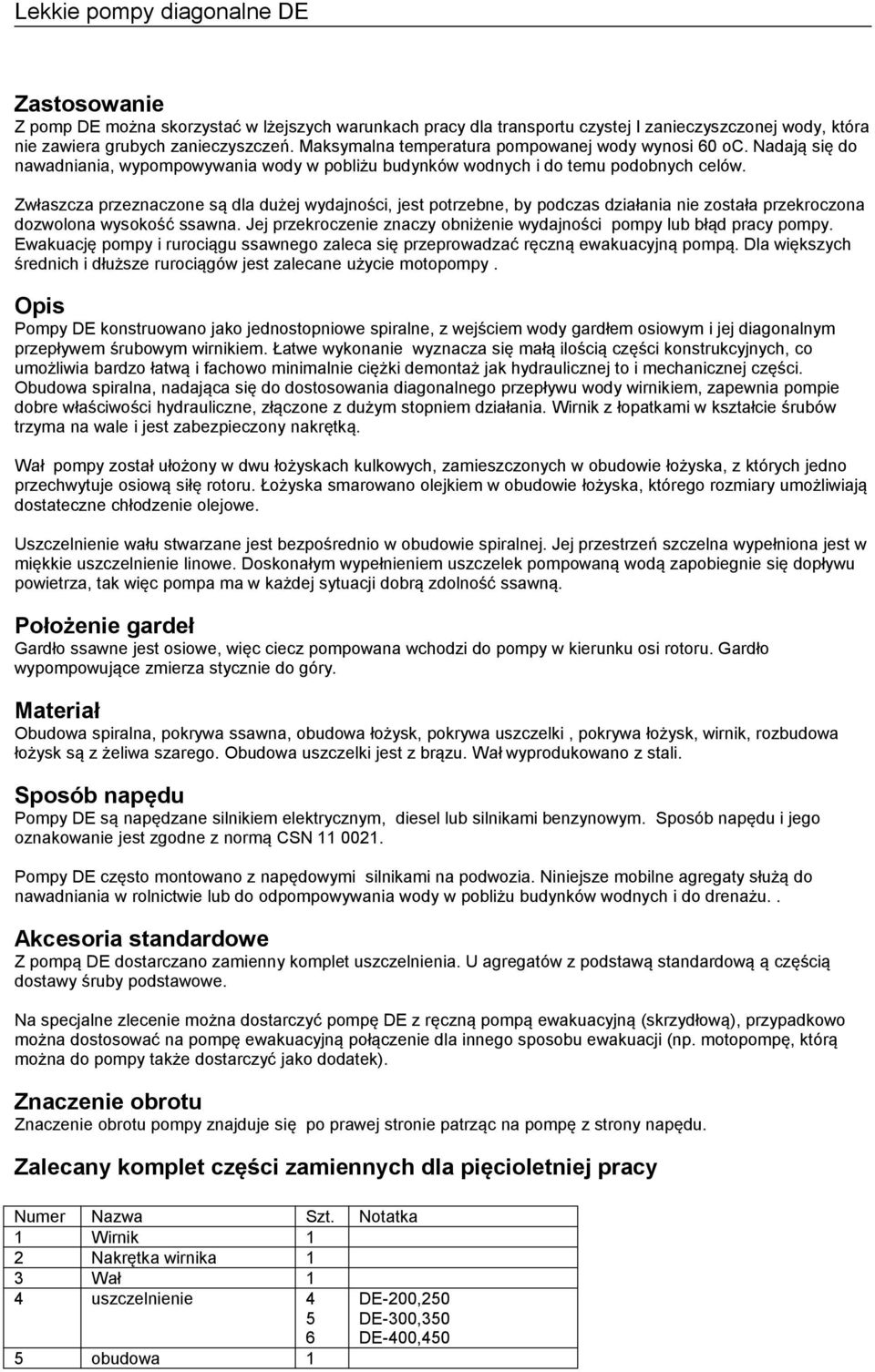

2 Zastosowanie Z pomp DE można skorzystać w lżejszych warunkach pracy dla transportu czystej I zanieczyszczonej wody, która nie zawiera grubych zanieczyszczeń. Maksymalna temperatura pompowanej wody wynosi 60 oc. Nadają się do nawadniania, wypompowywania wody w pobliżu budynków wodnych i do temu podobnych celów. Zwłaszcza przeznaczone są dla dużej wydajności, jest potrzebne, by podczas działania nie została przekroczona dozwolona wysokość ssawna. Jej przekroczenie znaczy obniżenie wydajności pompy lub błąd pracy pompy. Ewakuację pompy i rurociągu ssawnego zaleca się przeprowadzać ręczną ewakuacyjną pompą. Dla większych średnich i dłuższe rurociągów jest zalecane użycie motopompy. Opis Pompy DE konstruowano jako jednostopniowe spiralne, z wejściem wody gardłem osiowym i jej diagonalnym przepływem śrubowym wirnikiem. Łatwe wykonanie wyznacza się małą ilością części konstrukcyjnych, co umożliwia bardzo łatwą i fachowo minimalnie ciężki demontaż jak hydraulicznej to i mechanicznej części. Obudowa spiralna, nadająca się do dostosowania diagonalnego przepływu wody wirnikiem, zapewnia pompie dobre właściwości hydrauliczne, złączone z dużym stopniem działania. Wirnik z łopatkami w kształcie śrubów trzyma na wale i jest zabezpieczony nakrętką. Wał pompy został ułożony w dwu łożyskach kulkowych, zamieszczonych w obudowie łożyska, z których jedno przechwytuje osiową siłę rotoru. Łożyska smarowano olejkiem w obudowie łożyska, którego rozmiary umożliwiają dostateczne chłodzenie olejowe. Uszczelnienie wału stwarzane jest bezpośrednio w obudowie spiralnej. Jej przestrzeń szczelna wypełniona jest w miękkie uszczelnienie linowe. Doskonałym wypełnieniem uszczelek pompowaną wodą zapobiegnie się dopływu powietrza, tak więc pompa ma w każdej sytuacji dobrą zdolność ssawną. Położenie gardeł Gardło ssawne jest osiowe, więc ciecz pompowana wchodzi do pompy w kierunku osi rotoru. Gardło wypompowujące zmierza stycznie do góry. Materiał Obudowa spiralna, pokrywa ssawna, obudowa łożysk, pokrywa uszczelki, pokrywa łożysk, wirnik, rozbudowa łożysk są z żeliwa szarego. Obudowa uszczelki jest z brązu. Wał wyprodukowano z stali. Sposób napędu Pompy DE są napędzane silnikiem elektrycznym, diesel lub silnikami benzynowym. Sposób napędu i jego oznakowanie jest zgodne z normą CSN Pompy DE często montowano z napędowymi silnikami na podwozia. Niniejsze mobilne agregaty służą do nawadniania w rolnictwie lub do odpompowywania wody w pobliżu budynków wodnych i do drenażu.. Akcesoria standardowe Z pompą DE dostarczano zamienny komplet uszczelnienia. U agregatów z podstawą standardową ą częścią dostawy śruby podstawowe. Na specjalne zlecenie można dostarczyć pompę DE z ręczną pompą ewakuacyjną (skrzydłową), przypadkowo można dostosować na pompę ewakuacyjną połączenie dla innego sposobu ewakuacji (np. motopompę, którą można do pompy także dostarczyć jako dodatek). Znaczenie obrotu Znaczenie obrotu pompy znajduje się po prawej stronie patrząc na pompę z strony napędu. Zalecany komplet części zamiennych dla pięcioletniej pracy Numer Nazwa Szt. Notatka 1 Wirnik 1 2 Nakrętka wirnika 1 3 Wał 1 4 uszczelnienie obudowa 1 DE-200,250 DE-300,350 DE-400,450

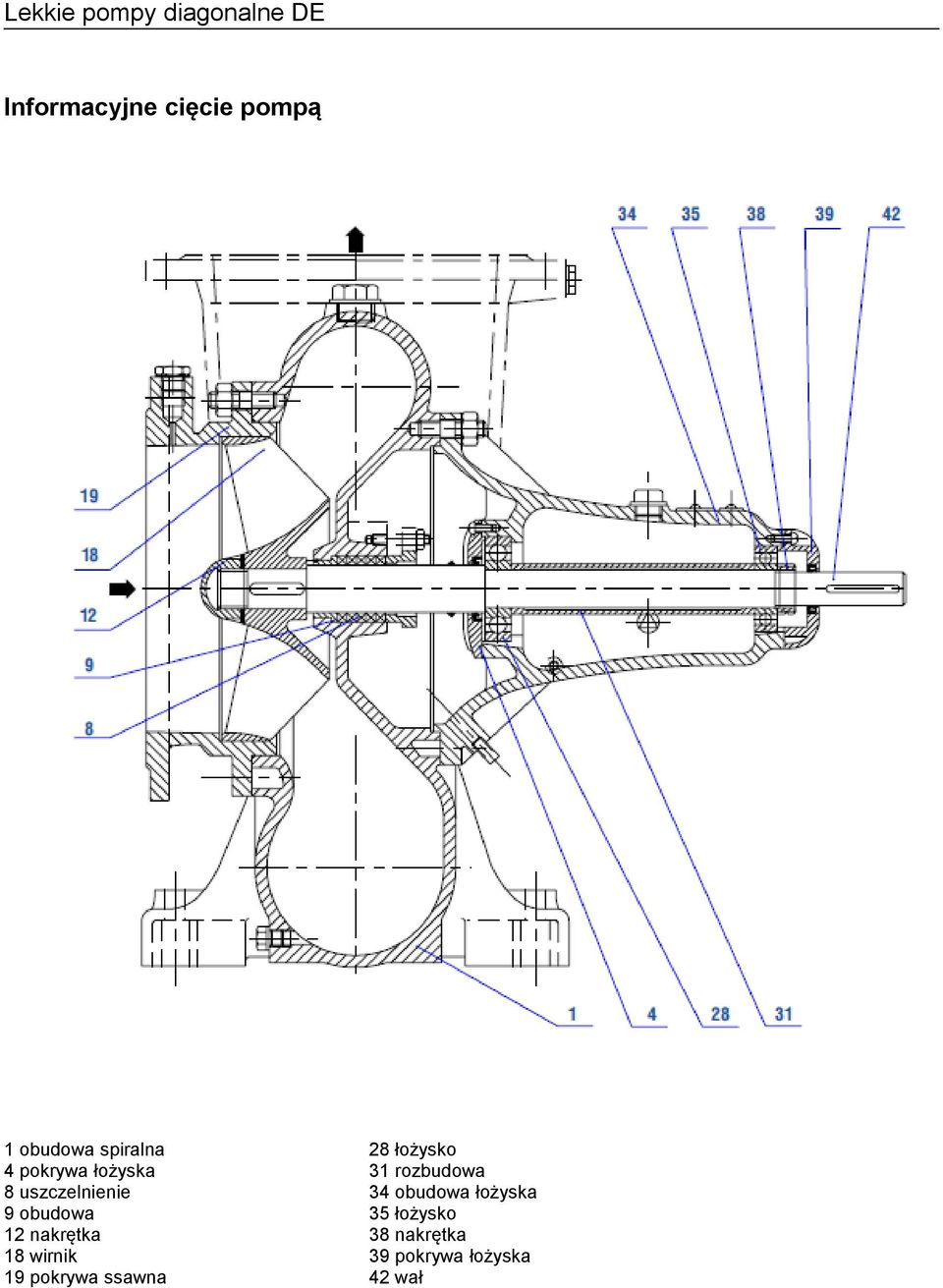

3 Informacyjne cięcie pompą 1 obudowa spiralna 28 łożysko 4 pokrywa łożyska 31 rozbudowa 8 uszczelnienie 34 obudowa łożyska 9 obudowa 35 łożysko 12 nakrętka 38 nakrętka 18 wirnik 39 pokrywa łożyska 19 pokrywa ssawna 42 wał

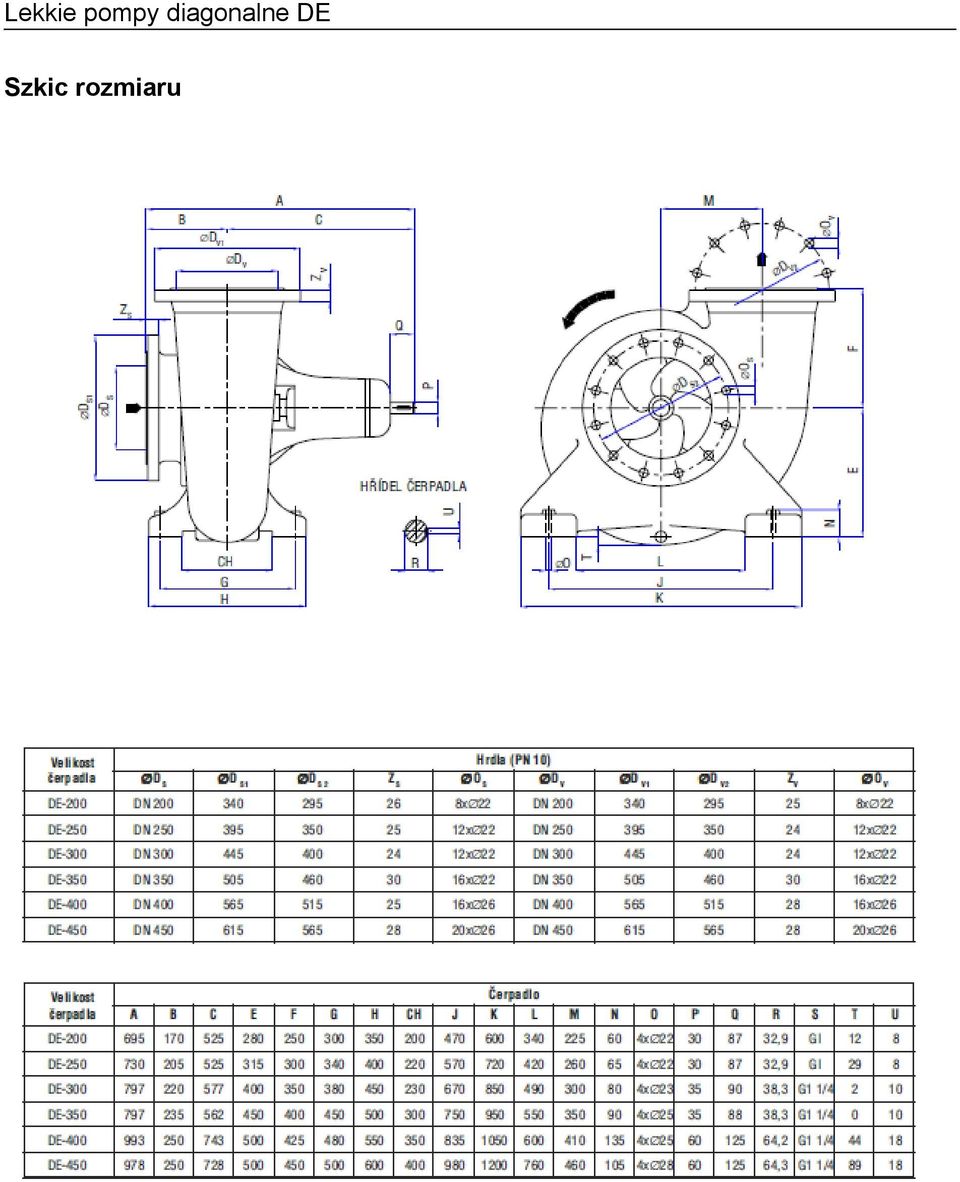

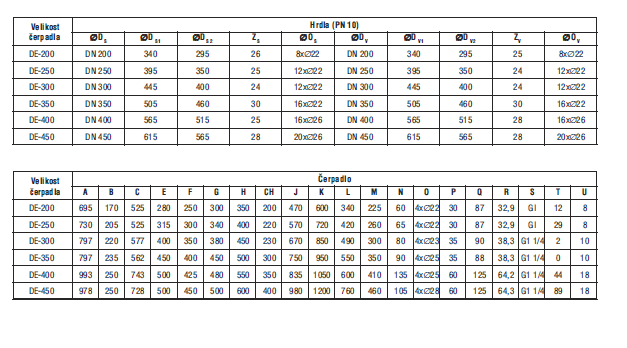

4 Szkic rozmiaru

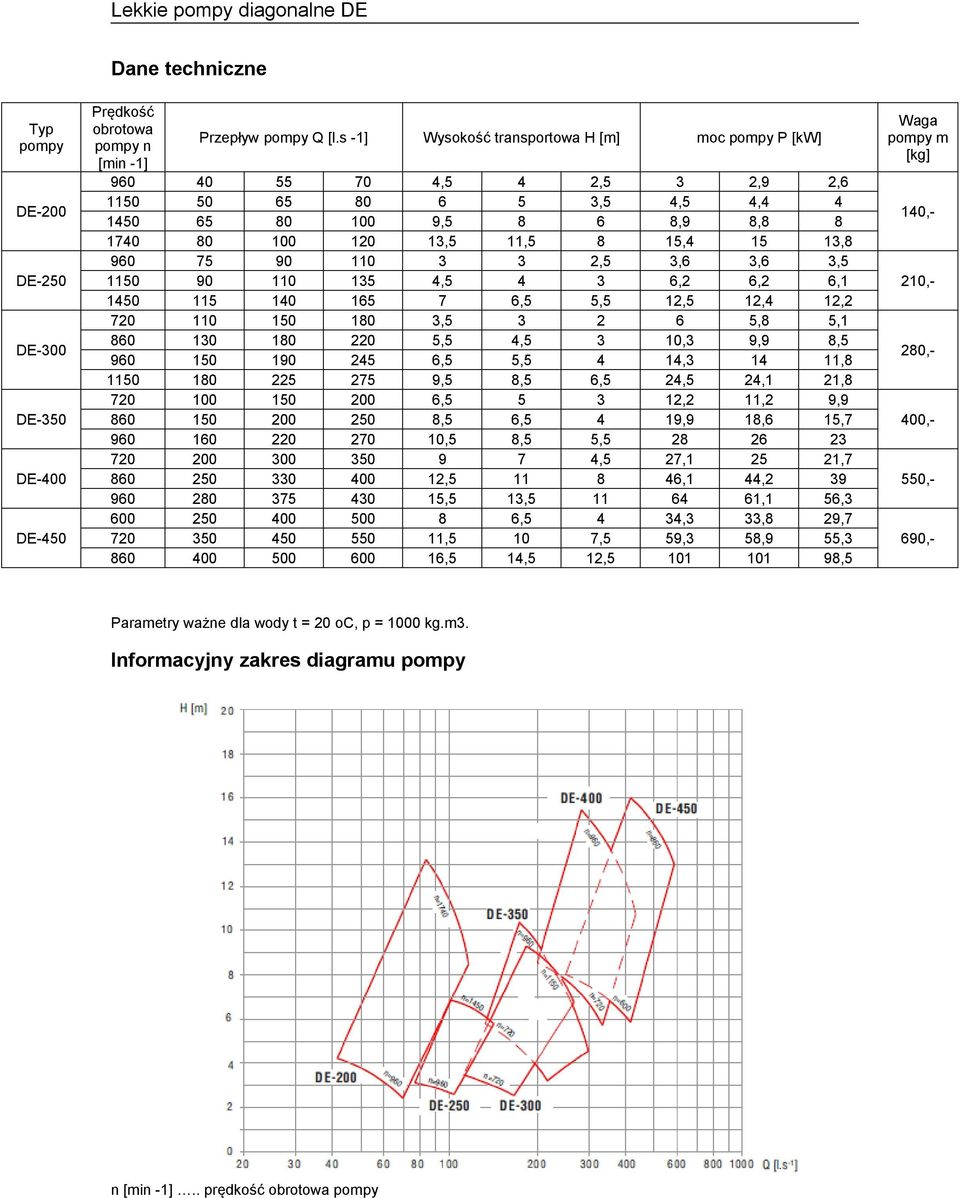

5 Dane techniczne Typ pompy DE-200 DE-250 DE-300 DE-350 DE-400 DE-450 Prędkość obrotowa pompy n [min -1] Przepływ pompy Q [l.s -1] Wysokość transportowa H [m] moc pompy P [kw] ,5 4 2,5 3 2,9 2, ,5 4,5 4, , ,9 8, ,5 11,5 8 15, , ,5 3,6 3,6 3, , ,2 6,2 6, ,5 5,5 12,5 12,4 12, , ,8 5, ,5 4,5 3 10,3 9,9 8, ,5 5,5 4 14, , ,5 8,5 6,5 24,5 24,1 21, , ,2 11,2 9, ,5 6,5 4 19,9 18,6 15, ,5 8,5 5, ,5 27, , , ,1 44, ,5 13, ,1 56, ,5 4 34,3 33,8 29, ,5 10 7,5 59,3 58,9 55, ,5 14,5 12, ,5 Waga pompy m [kg] 140,- 210,- 280,- 400,- 550,- 690,- Parametry ważne dla wody t = 20 oc, p = 1000 kg.m3. Informacyjny zakres diagramu pompy n [min -1].. prędkość obrotowa pompy
