1 SIEMENS Projektowanie w kontekście złożenia spse01670

2 Informacje o prawach własności i ograniczeniach praw Oprogramowanie i powiązana dokumentacja są własnością firmy Siemens Product Lifecycle Management Software Inc Siemens Product Lifecycle Management Software Inc. 2 Projektowanie w kontekście złożenia spse01670

3 Spis treści Informacje o prawach własności i ograniczeniach praw Wprowadzenie Projektowanie zstępujące i wstępujące w Solid Edge Projektowanie zstępujące i wstępujące w Solid Edge Przenoszenie i rozbijanie złożeń Zmiana struktury złożenia Ćwiczenie: Przenoszenie i rozbijanie w złożeniu Czynność: Przenoszenie i rozbijanie złożeń Otwieranie złożenia Badanie strukturze złożenia Rozbijanie jednego z podzłożeń Sprawdzanie wyników polecenia rozbijania Przenoszenie części do podzłożenia Podsumowanie Omówienie ćwiczenia Podsumowanie lekcji Inter-Part Powiązania między częściami Ćwiczenie: Modelowanie złożenia Inter-part Czynność: Modelowanie złożenia Inter-part Tworzenie nowego pliku złożenia i ustawianie parametrów dla powiązania inter-part Tworzenie nowej części w kontekście złożenia Wstawianie kopii Inter-part, używanej jako powierzchnia konstrukcyjna do utworzenia części blaszanej pokrywy Używanie polecenia Zagięcie profilowe do utworzenia pokrywy z części blaszanej Umieszczanie wycięcia i czterech otworów na licu górnym pokrywy powiązanym przy użyciu części Inter-part Umieszczanie czterech otworów na pokrywie przy użyciu lic skopiowanych za pomocą Inter-part w formie odniesienia Dodawanie wycięcia do pokrywy Wyświetlanie pliku Chassis.psm i powrót do pliku złożenia Edytowanie i aktualizowanie powiązań w celu aktualizacji nowej pokrywy części blaszanej spse01670 Projektowanie w kontekście złożenia 3

4 Spis Spis treści treści Podsumowanie ćwiczenia Omówienie ćwiczenia Podsumowanie lekcji Szkice złożenia Szkice złożenia Ćwiczenie: Tworzenie części na podstawie szkiców złożenia Czynność: Szkice układu w złożeniu Ustawianie parametrów powiązania Tworzenie części będącej przednią częścią obudowy radia Konstruowanie wyciągnięcia Dodawanie zaokrąglenia Stosowanie grubości do części Dodawanie wycięć Tworzenie tylnej połowy obudowy radioodbiornika Konstruowanie wyciągnięcia za pomocą szkicu złożenia Dodawanie wycięcia do części Cienkościenność w części Dodawanie innego wycięcia Edycja szkicu złożenia i obserwowanie zmian Powtarzanie poprzedniego kroku Połączenie grubości ścianki dwóch części Podsumowanie ćwiczenia Omówienie ćwiczenia Podsumowanie lekcji Projektowanie w kontekście złożenia spse01670

5 Lekcja 1 Wprowadzenie Witamy w samodzielnym szkoleniu Solid Edge. Celem szkolenia jest nauka używania programu Solid Edge. Jest to szkolenie samodzielne i zawiera instrukcje wraz z ćwiczeniami. Zacznij od samouczków Samodzielne szkolenie rozpoczyna się tam, gdzie kończą się samouczki. Samouczki oferują najszybszy sposób zapoznania użytkownika z podstawowymi sposobami używania programu Solid Edge. Jeśli użytkownik nie ma żadnych doświadczeń z programem Solid Edge, należy przed rozpoczęciem samodzielnego szkolenia zacząć od przejrzenia samouczków dotyczących podstawowego modelowania i edycji części. Samouczki Obsługiwane przeglądarki Windows: o Internet Explorer 8 lub 9 o Firefox 12 lub nowszy UNIX/Linux o Firefox 9.x lub nowszy* Mac: Safari 5.x lub nowszy Wtyczka Java jest wymagana do wyszukiwania Wyszukiwarka wymaga zainstalowanej w przeglądarce wtyczki Java w wersji lub nowszej. Wtyczka jest dostępna (bezpłatnie) w środowisku wykonawczym języka Java (JRE) 6.0. Aby zainstalować środowisko JRE lub odpowiednik środowiska Java, odwiedź stronę pobierania środowiska Java pod adresem Program Adobe Flash Player jest wymagany do odtwarzania materiałów wideo i symulacji Do oglądania materiałów wideo i symulacji potrzebny jest zainstalowany w przeglądarce w postaci wtyczki program Adobe Flash Player w wersji 10 lub nowszej. Program Flash Player (bezpłatny) można pobrać pod adresem Adobe Acrobat Reader Niektóre pomocy mogą być dostarczone w formacie PDF, który wymaga programu Adobe Acrobat Reader w wersji 7.0 lub nowszej. Program Acrobat Reader (bezpłatny) można pobrać pod adresem spse01670 Projektowanie w kontekście złożenia 1-1

6 Lekcja Lekcja 1: 1: Wprowadzenie Wprowadzenie Zastrzeżenia dotyczące programu Internet Explorer Widok zgodności IE9. Dostarczane elementy HTML są w pełni obsługiwane w przypadku uruchomienia ich za pomocą protokołu lub protokołu file:///. Jednakże w przypadku wyświetlania plików z lokalnej instalacji, np. D://, konieczne może okazać się włączenie widoku zgodności. W przeglądarce IE 9 wykonaj następujące czynności: 1. Wybierz pozycję Narzędzia/Ustawienia widoku zgodności. 2. W oknie dialogowym Ustawienia widoku zgodności zaznacz pole wyboru widoku zgodności "Wyświetlaj wszystkie strony sieci Web". *Zastrzeżenia dotyczące programu Firefox Zaleca się, aby użytkownicy programu Firefox zaktualizowali go do najnowszej wersji ze względu na problemy zabezpieczeń dotyczące środowiska Java. Ze względu na wspomniane powyżej problemy nie zaleca się używania starszych wersji programu Firefox. Zobacz: Większość klientów instaluje i uruchamia nasze elementy dostarczane za pośrednictwem protokołu który jest w pełni obsługiwany. Jednakże domyślne ustawienie zabezpieczeń programie Firefox uniemożliwia prawidłowe uruchomienie pomocy za pośrednictwem ścieżki UNC (file:///). Aby zmienić to ustawienie, należy zmienić wartość preferencji security.fileuri.strict_origin_policy: o o o W pasku adresu wpisz about:config. W polu Filtr wpisz security.fileuri. Jeśli dla wartości preferencji security.fileuri.strict_origin_policy ustawiono wartość true, ustaw wartość false. (Wystarczy dwukrotnie kliknąć tę wartość, aby ją zmienić). Uruchom ponownie przeglądarkę. 1-2 Projektowanie w kontekście złożenia spse01670

7 Lekcja 2 Projektowanie zstępujące i wstępujące w Solid Edge Projektowanie i konstruowanie elementów mechanicznych wymaga starannego planowania oraz analitycznego podejścia do opracowywania nowych produktów. Celem narzędzi CAD/CAE/CAM jest zredukowanie długości cyklu projektowego oraz wyeliminowanie błędów dopasowania poprzez lepsze wykorzystanie wspólnej geometrii części. Gdy projektuje się zespoły przy użyciu narzędzi projektowych wspomaganych komputerowo, dostępne są dwa podstawowe sposoby projektowania zespołów: projektowanie zstępujące i projektowanie wstępujące. Zstępujące modelowanie złożenia Projektowanie zstępujące jest to metoda modelowania bazująca na zespole, w której projekt zespołu jest rozpoczynany na najwyższym możliwym poziomie, a poszczególne części i podzespoły są definiowane w kontekście całości zespołu. W ten sposób tworzony jest najpierw szkic złożenia, który jest następnie używany podczas definiowania geometrii i położenia poszczególnych części. Metoda ta jest często stosowana przez firmy, w których opracowywany produkt jest na tyle złożony, że do ukończenia jego projektu wymaganych jest wiele osób. Starszy projektant może utworzyć wstępny szkic zespołu, a następnie podzielić go na logiczne podzespoły i części, które mają zostać zaprojektowane przez innych pracowników firmy. Wstępujące modelowanie złożenia Projektowanie wstępujące jest to metoda modelowania bazująca na częściach, w której projekt zespołu jest rozpoczynany od głównego elementu strukturalnego lub funkcjonalnego, a poszczególne części są projektowane w pewnym stopniu odrębnie od całości zespołu. Części składowe i podzespoły są definiowane podczas procesu projektowania, który zmierza do najwyższego poziomu zespołu. Przy takim podejściu, gdy projekt kluczowego komponentu zostanie ukończony, jego geometria może zostać wykorzystana przy projektowaniu związanych z nim, przyległych komponentów. Metoda ta jest często stosowana przez firmy, w których opracowywany produkt jest na tyle prosty, że do ukończenia jego projektu wymaganych jest niewiele osób. spse01670 Projektowanie w kontekście złożenia 2-1

8 Lekcja Lekcja 2: 2: Projektowanie Projektowanie zstępujące zstępujące i wstępujące i wstępujące w Solid w Solid Edge Edge Łączenie obydwu metod Solid Edge dostarcza narzędzia, które w razie potrzeby umożliwiają korzystanie z zalet obydwu tych metod. Wiele firm stosuje połączenie obydwu tych metod, używając w danym momencie metody, która jest najlepiej przystosowana do bieżących potrzeb. Przykładowo, można użyć metody zstępującej w celu utworzenia wstępnego szkicu zespołu i zdefiniowania wymaganej struktury dokumentów. Następnie można skopiować geometrię szkicu zespołu do dokumentów podzespołów i części, aby podzielić pracę pomiędzy pracowników firmy. Można zmienić metodę projektowania na wstępującą w przypadku obszarów projektu, w których wykorzystywane są gotowe części kupowane od dostawców, istniejące części pochodzące ze wcześniejszych projektów, oraz gdy modeluje się w przestrzeni części znormalizowane, które zostały utworzone w 2D we wcześniejszych systemach CAD. Zestaw poleceń i narzędzi Solid Edge umożliwia także użycie jednej metody w sposób asocjatywny lub nieasocjatywny, w zależności od potrzeb. Narzędzia projektowania zstępującego Głównym narzędziem projektowania zstępującego w Solid Edge jest modelowanie komponentów wirtualnych, które jest dostępne w środowisku złożenia. Funkcjonalność ta jest szerzej omówiona w temacie pomocy Tworzenie i publikowanie komponentów wirtualnych. Jeżeli nie zamierza się korzystać z komponentów wirtualnych, to można użyć polecenie Kopiuj szkic, aby skopiować grafikę szkicu zespołu do części lub podzespołów, w sposób powiązany lub niepowiązany. Polecenie Utwórz w kontekście złożenia pozwala tworzyć nowe części w sposób zespolony lub niezespolony w kontekście złożenia. Funkcjonalność ta jest szerzej omówiona w temacie pomocy Tworzenie nowych części w kontekście zespołu. Operacje bazujące na środowisku złożenia umożliwiają tworzenie operacji w obrębie składników złożenia bez potrzeby uaktywniania komponentu w kontekście złożenia. Operacje te mogą znajdować się na poziomie komponentu lub istnieć wyłącznie na poziomie złożenia. Można określić, że nowe części mają być powiązane z istniejącymi częściami, korzystając w tym celu z dostępnych narzędzi definiujących powiązania między częściami. Opcje dostępne na karcie Inter-Part w oknie dialogowym Opcje, umożliwiają określenie, które rodzaje powiązań mają być stosowane. Operacje w złożeniach pozwalają na tworzenie operacji z poziomu złożenia, istniejących tylko w złożeniu lub przenoszonych w dół do części. Edytowanie dynamiczne pozwala wyświetlać i edytować wymiary części na poziomie złożenia bez uaktywniania części w kontekście złożenia. Podczas pracy w kontekście zespołu, polecenie Wykorzystaj umożliwia również kopiowanie geometrii pomiędzy dokumentami, w sposób powiązany lub niepowiązany. Wiele poleceń elementów umożliwia definiowanie rozciągnięcia w sposób asocjatywny poprzez wybór punktu charakterystycznego położonego na innej części w złożeniu. 2-2 Projektowanie w kontekście złożenia spse01670

9 Projektowanie zstępujące i wstępujące w Solid Edge Narzędzia projektowania wstępującego Przy metodzie wstępującej można tworzyć nowe modele 3D w pewnym stopniu odrębnie od zespołu, na podstawie istniejących papierowych lub elektronicznych rysunków lub projektując całkiem nowe komponenty. Wariantem metody wstępującej jest użycie polecenia Kopia części, dostępnego w menu Wstaw, do skopiowania, w sposób asocjatywny lub nieasocjatywny, geometrii powierzchni z jednego modelu 3D do innego modelu 3D poza kontekstem złożenia. Metoda ta jest szczególnie pomocna podczas pracy ze ściśle powiązanymi komponentami o wspólnych cechach charakterystycznych, takimi jak części tworzące złożenie spawane. Gdy polecenie Kopia części jest używane w sposób powiązany, to umożliwia ono sterowanie wspólną geometrią kilku części zależnych z poziomu jednej lub kilku części nadrzędnych. Można edytować dokument nadrzędny, a następnie uaktualnić dokumenty zależne bez tworzenia dokumentu zespołu oraz bez odwoływania się do takiego dokumentu. Gdy polecenie to jest używane w sposób niepowiązany, kopie części umożliwiają szybkie wykorzystanie istniejącej geometrii w innym dokumencie. Podsumowanie Niezależnie od wybranej metody, zwykle zachodzi potrzeba oglądania komponentów w jednym lub wielu zespołach. Można skorzystać z relacji w zespole, aby określić położenie komponentów w zespole, lub można użyć układów współrzędnych, aby określić położenie każdego komponentu w strukturze zespołu. spse01670 Projektowanie w kontekście złożenia 2-3

10

11 Lekcja 3 Projektowanie zstępujące i wstępujące w Solid Edge Projektowanie i konstruowanie elementów mechanicznych wymaga starannego planowania oraz analitycznego podejścia do opracowywania nowych produktów. Celem narzędzi CAD/CAE/CAM jest zredukowanie długości cyklu projektowego oraz wyeliminowanie błędów dopasowania poprzez lepsze wykorzystanie wspólnej geometrii części. Gdy projektuje się zespoły przy użyciu narzędzi projektowych wspomaganych komputerowo, dostępne są dwa podstawowe sposoby projektowania zespołów: projektowanie zstępujące i projektowanie wstępujące. Zstępujące modelowanie złożenia Projektowanie zstępujące jest to metoda modelowania bazująca na zespole, w której projekt zespołu jest rozpoczynany na najwyższym możliwym poziomie, a poszczególne części i podzespoły są definiowane w kontekście całości zespołu. W ten sposób tworzony jest najpierw szkic złożenia, który jest następnie używany podczas definiowania geometrii i położenia poszczególnych części. Metoda ta jest często stosowana przez firmy, w których opracowywany produkt jest na tyle złożony, że do ukończenia jego projektu wymaganych jest wiele osób. Starszy projektant może utworzyć wstępny szkic zespołu, a następnie podzielić go na logiczne podzespoły i części, które mają zostać zaprojektowane przez innych pracowników firmy. Wstępujące modelowanie złożenia Projektowanie wstępujące jest to metoda modelowania bazująca na częściach, w której projekt zespołu jest rozpoczynany od głównego elementu strukturalnego lub funkcjonalnego, a poszczególne części są projektowane w pewnym stopniu odrębnie od całości zespołu. Części składowe i podzespoły są definiowane podczas procesu projektowania, który zmierza do najwyższego poziomu zespołu. Przy takim podejściu, gdy projekt kluczowego komponentu zostanie ukończony, jego geometria może zostać wykorzystana przy projektowaniu związanych z nim, przyległych komponentów. Metoda ta jest często stosowana przez firmy, w których opracowywany produkt jest na tyle prosty, że do ukończenia jego projektu wymaganych jest niewiele osób. spse01670 Projektowanie w kontekście złożenia 3-1

12 Lekcja Lekcja 3: 3: Projektowanie Projektowanie zstępujące zstępujące i wstępujące i wstępujące w Solid w Solid Edge Edge Łączenie obydwu metod Solid Edge dostarcza narzędzia, które w razie potrzeby umożliwiają korzystanie z zalet obydwu tych metod. Wiele firm stosuje połączenie obydwu tych metod, używając w danym momencie metody, która jest najlepiej przystosowana do bieżących potrzeb. Przykładowo, można użyć metody zstępującej w celu utworzenia wstępnego szkicu zespołu i zdefiniowania wymaganej struktury dokumentów. Następnie można skopiować geometrię szkicu zespołu do dokumentów podzespołów i części, aby podzielić pracę pomiędzy pracowników firmy. Można zmienić metodę projektowania na wstępującą w przypadku obszarów projektu, w których wykorzystywane są gotowe części kupowane od dostawców, istniejące części pochodzące ze wcześniejszych projektów, oraz gdy modeluje się w przestrzeni części znormalizowane, które zostały utworzone w 2D we wcześniejszych systemach CAD. Zestaw poleceń i narzędzi Solid Edge umożliwia także użycie jednej metody w sposób asocjatywny lub nieasocjatywny, w zależności od potrzeb. Narzędzia projektowania zstępującego Głównym narzędziem projektowania zstępującego w Solid Edge jest modelowanie komponentów wirtualnych, które jest dostępne w środowisku złożenia. Funkcjonalność ta jest szerzej omówiona w temacie pomocy Tworzenie i publikowanie komponentów wirtualnych. Jeżeli nie zamierza się korzystać z komponentów wirtualnych, to można użyć polecenie Kopiuj szkic, aby skopiować grafikę szkicu zespołu do części lub podzespołów, w sposób powiązany lub niepowiązany. Polecenie Utwórz w kontekście złożenia pozwala tworzyć nowe części w sposób zespolony lub niezespolony w kontekście złożenia. Funkcjonalność ta jest szerzej omówiona w temacie pomocy Tworzenie nowych części w kontekście zespołu. Operacje bazujące na środowisku złożenia umożliwiają tworzenie operacji w obrębie składników złożenia bez potrzeby uaktywniania komponentu w kontekście złożenia. Operacje te mogą znajdować się na poziomie komponentu lub istnieć wyłącznie na poziomie złożenia. Można określić, że nowe części mają być powiązane z istniejącymi częściami, korzystając w tym celu z dostępnych narzędzi definiujących powiązania między częściami. Opcje dostępne na karcie Inter-Part w oknie dialogowym Opcje, umożliwiają określenie, które rodzaje powiązań mają być stosowane. Operacje w złożeniach pozwalają na tworzenie operacji z poziomu złożenia, istniejących tylko w złożeniu lub przenoszonych w dół do części. Edytowanie dynamiczne pozwala wyświetlać i edytować wymiary części na poziomie złożenia bez uaktywniania części w kontekście złożenia. Podczas pracy w kontekście zespołu, polecenie Wykorzystaj umożliwia również kopiowanie geometrii pomiędzy dokumentami, w sposób powiązany lub niepowiązany. Wiele poleceń elementów umożliwia definiowanie rozciągnięcia w sposób asocjatywny poprzez wybór punktu charakterystycznego położonego na innej części w złożeniu. 3-2 Projektowanie w kontekście złożenia spse01670

13 Projektowanie zstępujące i wstępujące w Solid Edge Narzędzia projektowania wstępującego Przy metodzie wstępującej można tworzyć nowe modele 3D w pewnym stopniu odrębnie od zespołu, na podstawie istniejących papierowych lub elektronicznych rysunków lub projektując całkiem nowe komponenty. Wariantem metody wstępującej jest użycie polecenia Kopia części, dostępnego w menu Wstaw, do skopiowania, w sposób asocjatywny lub nieasocjatywny, geometrii powierzchni z jednego modelu 3D do innego modelu 3D poza kontekstem złożenia. Metoda ta jest szczególnie pomocna podczas pracy ze ściśle powiązanymi komponentami o wspólnych cechach charakterystycznych, takimi jak części tworzące złożenie spawane. Gdy polecenie Kopia części jest używane w sposób powiązany, to umożliwia ono sterowanie wspólną geometrią kilku części zależnych z poziomu jednej lub kilku części nadrzędnych. Można edytować dokument nadrzędny, a następnie uaktualnić dokumenty zależne bez tworzenia dokumentu zespołu oraz bez odwoływania się do takiego dokumentu. Gdy polecenie to jest używane w sposób niepowiązany, kopie części umożliwiają szybkie wykorzystanie istniejącej geometrii w innym dokumencie. Podsumowanie Niezależnie od wybranej metody, zwykle zachodzi potrzeba oglądania komponentów w jednym lub wielu zespołach. Można skorzystać z relacji w zespole, aby określić położenie komponentów w zespole, lub można użyć układów współrzędnych, aby określić położenie każdego komponentu w strukturze zespołu. spse01670 Projektowanie w kontekście złożenia 3-3

14

15 Lekcja 4 Przenoszenie i rozbijanie złożeń Możliwość przenoszenia i tworzenia podzłożeń w zakresie struktury drzewa złożenia lub przesuwania części poza podzłożenie (do złożenia wyższego poziomu) jest użyteczna w przypadku zarządzania i manipulowania dużymi złożeniami. spse01670 Projektowanie w kontekście złożenia 4-1

16

17 Lekcja 5 Zmiana struktury złożenia W programie Solid Edge dostępne są polecenia pozwalające na zmianę struktury istniejącego złożenia. Polecenie Przenieś umożliwia przenoszenie części i podzespołów z jednego zespołu do innego. Części te i podzespoły możesz przenosić na dowolny poziom zespołu, który jest widoczny z najwyższego poziomu zespołu aktualnie otwartego. Możesz także, za pomocą okna dialogowego Utwórz nowy podzespół, stworzyć nowy podzespół dla przenoszonych plików. Aby otworzyć okno Utwórz nowy podzespół, kliknij przycisk Nowy podzespół, znajdujący się w oknie dialogowym Przenieś na poziom zespołu. Polecenie Rozbij przenosi części podzespołu na poziom bezpośrednio wyższy w strukturze zespołu, odniesienie do podzespołu jest natomiast usuwane. Polecenie działa tylko na części znajdujące się na najwyższym poziomie rozbijanego podzespołu. Przykładowo, jeżeli w rozbijanym podzespole istnieje kolejny podzespół, nie zostanie on rozbity, a jedynie przeniesiony na poziom bezpośrednio wyższy w strukturze zespołu. Aby zmienić kolejność plików w złożeniu, można przeciągać je i upuszczać na karcie PathFinder. Przenoszenie części pomiędzy złożeniami Za pomocą polecenia Przenieś możesz przenosić pliki zespołów, części zawierające powiązania Inter-part, rury oraz części powielone (wzory). Aby uniknąć problemów, należy rozumieć, w jaki sposób program Solid Edge obsługuje przenoszenie. Podczas przenoszenia części istotne jest, abyś posiadał prawa do zapisu plików wszystkich części i zespołów, na które wykonanie polecenia ma wpływ. Program Solid Edge zachowuje relacje podczas przenoszenia - efekt jest taki, jakby użytkownik usunął część z jednego podzłożenia i wstawił ją do innego. Program próbuje odtworzyć każdą relację ustalającą położenie części w takim stanie, w jakim była przed przeniesieniem, z odniesieniem do tej samej części bazowej. Jeżeli część odniesienia znajduje się w strukturze zespołu poniżej nowej lokalizacji przeniesionej części, relacja powinna zostać pomyślnie odtworzona. W przeciwnym razie relacja zostanie usunięta. Podczas przenoszenia nie otrzymasz żadnych komunikatów o wystąpieniu błędu, powinieneś zatem zachować szczególną ostrożność przy przenoszeniu części ze zdefiniowanymi relacjami. Po przeniesieniu części, jeżeli jej położenie nie jest w pełni zdefiniowane, możesz dodać do niej relacje w celu ustalenia położenia. Jeżeli przenosisz część będącą częścią nadrzędną w relacji Inter-part, powiązanie jest przerywane, ale nie usuwane. Menedżer powiązań między częściami wyświetli powiązanie jako przerwane, tak jakby część nadrzędna została usunięta z zespołu. Nie otrzymasz przy tym żadnego komunikatu o usunięciu części nadrzędnej. Aby uniknąć przerwania powiązań podczas przenoszenia części, musisz dobrze poznać strukturę wzajemnych relacji w zespole. Podczas przenoszenia części będącej częścią zależną powiązania Inter-part wyświetlone zostaje ostrzeżenie. Jeżeli będziesz kontynuować przenoszenie, powiązanie zostanie przerwane i automatycznie usunięte. spse01670 Projektowanie w kontekście złożenia 5-1

18 Lekcja Lekcja 5: 5: Zmiana Zmiana struktury struktury złożenia złożenia Wklejone powiązania pomiędzy zmiennymi pozostają podczas przenoszenia nienaruszone tak długo, dopóki obie części: nadrzędna i zależna, pozostają gdziekolwiek w zespole. Jeżeli przenosisz rurę zawierającą przyłącze definiujące ścieżkę, powiązanie będzie usunięte i nie zostanie przy tym wyświetlony żaden komunikat. Jeżeli przenosisz część zawierającą przyłącze na wyższy poziom zespołu niż ten, w którym zdefiniowana jest ścieżka rury, ścieżka staje się nieasocjatywna w stosunku do części. Nie zostaje przy tym wyświetlony żaden komunikat. Jeżeli przenosisz część zawierającą wzór, na podstawie którego stworzony został wzór w zespole, wzór w zespole zostaje usunięty bez wyświetlenia komunikatu z ostrzeżeniem. Przenoszenie części do nowego podzłożenia Program Solid Edge umożliwia tworzenie nowego podzłożenia, w którym umieszczone zostaną przeniesione części. Po kliknięciu przycisku Nowe podzłożenie dostępnego w oknie dialogowym Przenieś na poziom złożenia otwierane jest okno dialogowe Utwórz nowe podzłożenie. Za pomocą tego okna możesz zdefiniować szablon, nazwę nowego pliku i jego lokalizację. Możesz również określić położenie przeniesionych części w nowym podzespole. Masz przy tym do dyspozycji dwie opcje: Pierwsza wskazana część w początku nowego układu Zachowaj aktualne odsunięcia od początku układu Wybranie pierwszej opcji oznacza, że części zostaną umieszczone względem globalnych płaszczyzn odniesienia tak, aby po otwarciu nowego podzespołu poza zespołem głównym i dopasowaniu widoku znajdowały się w pobliżu początku układu współrzędnych (punktu przecięcia płaszczyzn odniesienia). Rezultat zastosowania tej opcji jest podobny do utworzenia nowego zespołu, zawierającego istniejące części. Przykładowo, gdy tworzysz nowy zespół i przeciągasz pierwszą część z Biblioteki części, jest ona utwierdzana w początku układu współrzędnych zespołu. Następnie podzespół jest umieszczany jako całość w zespole wyższego poziomu. Wybranie drugiej opcji oznacza, że chcesz umieścić wszystkie części w jednym, globalnym układzie współrzędnych. Jeżeli po utworzeniu nowego podzespołu otworzysz go poza zespołem głównym i dopasujesz widok, części mogą być oddalone od globalnych płaszczyzn odniesienia. Przenoszenie wystąpień części pomiędzy podzłożeniami Jeżeli przenosisz część z jednego podzespołu do innego, przy czym podzespół źródłowy, docelowy lub obydwa podzespoły występują w zespole więcej niż raz, najprawdopodobniej liczba części ulegnie zmianie. Przykładowo, jeżeli część z podzespołu A, który występuje w zespole tylko raz, zostanie przeniesiona do podzespołu B, występującego pięć razy, efektem będzie dodanie czterech wystapień przeniesionej części. Podobnie, jeżeli liczba wystąpień podzespołu źródłowego jest większa niż podzespołu docelowego, liczba wystąpień przenoszonej części zostanie zmniejszona. O czym należy pamiętać podczas przenoszenia części Jest kilka rzeczy, o których powinieneś pamiętać podczas przenoszenia części. Aby osiągać żądane wyniki, należy dobrze rozumieć sposób, w jaki program Solid Edge wykonuje to polecenie. Numery wystąpień Numer wystąpienia po przeniesieniu wystąpienia do złożenia docelowego jest pierwszym numerem dostępnym dla danej nazwy pliku. Jeżeli jednocześnie przenoszonych jest wiele 5-2 Projektowanie w kontekście złożenia spse01670

19 Zmiana struktury złożenia wystąpień o tej samej nazwie pliku, numery przypisywane każdemu z nich w złożeniu docelowym wynikają z kolejności numerowania wystąpień w złożeniu źródłowym. Konfiguracje wyświetlania Istniejące konfiguracje wyświetlania stają się nieprawidłowe po usunięciu lub dodaniu części po ich przeniesieniu. Style lic przenoszonych części Jeżeli przenosisz część do zespołu docelowego, zawierającego styl przypisany do części w zespole źródłowym, po przeniesieniu musisz ponownie zastosować ten styl. Jeżeli zespół docelowy nie zawiera stylu przypisanego do części w zespole źródłowym, do części przypisywany jest styl Aluminium. Konfiguracje rozstrzelenia Konfiguracje rozstrzelenia stają się nieprawidłowe po usunięciu lub dodaniu części po ich przeniesieniu. W środowisku Draft rzuty części staną się nieaktualne po usunięciu lub dodaniu części do konfiguracji. Grupy Podczas przenoszenia części grupy nie są zachowywane. W takiej sytuacji program Solid Edge traktuje części tak, jak gdyby zostały ręcznie dodane do złożenia źródłowego lub z niego usunięte. przekroje 3D Przekroje 3D zawierają listy przecinanych części, więc przeniesienie części ma na nie wpływ. W takiej sytuacji program Solid Edge traktuje przekroje 3D tak, jak gdyby zostały ręcznie dodane do złożenia źródłowego lub z niego usunięte. Sensory Podczas przenoszenia części sensory nie są zachowywane. W takiej sytuacji program Solid Edge traktuje grupy tak, jak gdyby zostały ręcznie dodane do złożenia źródłowego lub z niego usunięte. Połączenia w symulacji ruchu Podczas przenoszenia części połączenia w symulacji ruchu nie są zachowywane. W takiej sytuacji program Solid Edge traktuje połączenia w symulacji ruchu tak, jak gdyby zostały ręcznie dodane do złożenia źródłowego lub z niego usunięte. Właściwości fizyczne Podczas przenoszenia części właściwości fizyczne nie są zachowywane. W takiej sytuacji program Solid Edge traktuje właściwości fizyczne tak, jak gdyby zostały ręcznie dodane do złożenia źródłowego lub z niego usunięte. Rozbijanie podzłożeń Polecenia Rozbij możesz użyć w celu przeniesienia części ze wskazanego podzespołu na poziom bezpośrednio wyższy w strukturze zespołu i usunięcia odniesienia do podzespołu. Polecenie działa tylko na części znajdujące się na najwyższym poziomie rozbijanego podzespołu. Przykładowo, jeżeli spse01670 Projektowanie w kontekście złożenia 5-3

20 Lekcja Lekcja 5: 5: Zmiana Zmiana struktury struktury złożenia złożenia w rozbijanym podzespole istnieje kolejny podzespół, nie zostanie on rozbity, a jedynie przeniesiony na poziom bezpośrednio wyższy w strukturze zespołu. Polecenie nie powoduje zmiany w zapisie na dysku pliku rozbitego podzespołu. Części są kopiowane na poziom bezpośrednio wyższy w strukturze zespołu, a odniesienie do podzespołu jest usuwane. Kiedy zapisujesz główny zespół, podzespół - jako że nie istnieje już w strukturze zespołu - nie jest zapisywany. Jeżeli rozbijany podzespół zawiera wzór, części podzespołu są umieszczane w odpowiednich położeniach na wyższym poziomie zespołu, przy czym do każdej części stosowana jest relacja utwierdzenia. Części nie zostaną zgrupowane na karcie PathFinder w sposób przyjęty dla wzorów, tylko umieszczone w takiej samej kolejności na wyższym poziomie zespołu. Jeżeli rozbijasz podzespół zawierający rurę, rura ta wraz z innymi częściami zostanie przeniesiona na wyższy poziom zespołu, ale nie będzie to miało wpływu na podzespół zapisany na dysku. Dlatego też, gdy otwierasz plik podzespołu zapisany na dysku, rura jest wciąż powiązana ze ścieżką. 5-4 Projektowanie w kontekście złożenia spse01670

21 Lekcja 6 Ćwiczenie: Przenoszenie i rozbijanie w złożeniu spse01670 Projektowanie w kontekście złożenia 6-1

22 Lekcja Lekcja 6: 6: Ćwiczenie: Ćwiczenie: Przenoszenie Przenoszenie i rozbijanie i rozbijanie w złożeniu w złożeniu Czynność: Przenoszenie i rozbijanie złożeń Celem tego ćwiczenia jest przedstawienie sposobu zmiany struktury złożenia bez konieczności ręcznego usuwania i zastępowania części i podzłożeń. W tym ćwiczeniu zostaną użyte polecenia rozbicia i przeniesienia do zmiany struktury organizacyjnej złożenia. 6-2 Projektowanie w kontekście złożenia spse01670

23 Ćwiczenie: Przenoszenie i rozbijanie w złożeniu Otwieranie złożenia Otwórz złożenie Wheel_Base.asm ze wszystkimi aktywnymi częściami. spse01670 Projektowanie w kontekście złożenia 6-3

24 Lekcja Lekcja 6: 6: Ćwiczenie: Ćwiczenie: Przenoszenie Przenoszenie i rozbijanie i rozbijanie w złożeniu w złożeniu Badanie strukturze złożenia Na karcie PathFinder rozwiń podzłożenia right_rear_wheel_assembly.asm i left_rear_wheel_assembly.asm, tak jak pokazano na rysunku. Uwaga Wystąpienie podzłożenia tire_assmbly.asm znajduje się w plikach right_rear_wheel_assembly.asm i left_rear_wheel_assembly.asm 6-4 Projektowanie w kontekście złożenia spse01670

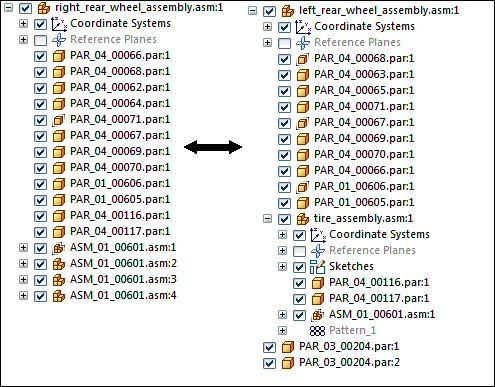

25 Ćwiczenie: Przenoszenie i rozbijanie w złożeniu Rozbijanie jednego z podzłożeń W podzłożeniu right_rear_wheel_assembly.asm wybierz pozycję tire_assembly.asm, tak jak to pokazano na ilustracji. spse01670 Projektowanie w kontekście złożenia 6-5

26 Lekcja Lekcja 6: 6: Ćwiczenie: Ćwiczenie: Przenoszenie Przenoszenie i rozbijanie i rozbijanie w złożeniu w złożeniu Kliknij kartę Narzędzia główne grupę Modyfikacja polecenie Rozbij. Po wyświetleniu monitu: Rozbijane złożenie zawiera powiązania między częściami (relacje Inter-part). Po rozbiciu powiązania te mogą zostać przerwane. Kontynuować? Kliknij Tak. Po wyświetleniu monitu: Przenieść części z wybranego złożenia na poziom bezpośrednio wyższy i usunąć wybrane złożenie? Kliknij Tak. Uwaga W razie korzystania z relacji Inter-part zmiany w jednej z części kontrolują rozmiar i kształt geometrii w drugiej części. Wprowadzenie zmian w części nadrzędnej. Jeśli działanie tego typu jest ciągle wymagane w złożeniu po wykonaniu polecenia rozbicia, upewnij się, że wszystkie powiązania zostały przerwane. Jeśli tak się stało, konieczne będzie ich ponowne nawiązanie. 6-6 Projektowanie w kontekście złożenia spse01670

27 Ćwiczenie: Przenoszenie i rozbijanie w złożeniu Sprawdzanie wyników polecenia rozbijania Celem tego ćwiczenia jest porównanie różnic między plikami right_rear_wheel_assembly.asm i left_rear_wheel_assembly.asm. Zauważ, że: Ten plik tire_assembly.asm istnieje teraz tylko w pliku left_rear_wheel_assembly.asm. Części, które znajdowały się w pliku tire_assembly.asm, zostały umieszczone w pliku right_rear_wheel_assembly.asm. Szyk, który miał cztery wystąpienia pliku ASM_01_00601.asm, nie jest już szykiem, a te cztery wystąpienia zostały umieszczone w pliku right_rear_wheel_assembly.asm. spse01670 Projektowanie w kontekście złożenia 6-7

28 Lekcja Lekcja 6: 6: Ćwiczenie: Ćwiczenie: Przenoszenie Przenoszenie i rozbijanie i rozbijanie w złożeniu w złożeniu Przenoszenie części do podzłożenia Wybierz części hub.par i shaft.par na karcie PathFinder złożenia. Kliknij prawym przyciskiem myszy wybór na karcie PathFinder, a następnie kliknij opcję Pokaż tylko, aby ukryć pozostałe części złożenia. Kliknij opcje Dopasuj, aby dopasować widok. Wybierz części hub.par i shaft.par na karcie PathFinder złożenia. Na karcie Narzędzia główne w grupie Modyfikuj kliknij polecenie Przenieś. Uwaga Polecenie Przenieś przenosi wybrane części w nowe położenie w strukturze złożenia lub łączy wybrane części w podzłożenie. Wybierz złożenie najwyższego poziomu Wheel_Base.asm jako miejsce docelowe dla tworzonego podzłożenia, następnie kliknij opcję Nowe podzłożenie. 6-8 Projektowanie w kontekście złożenia spse01670

29 Ćwiczenie: Przenoszenie i rozbijanie w złożeniu Nazwij nowe podzłożenie hub_shaft_assembly.asm. Skieruj podzłożenie do folderu, w którym rezydują pozostałe części złożenia, jak pokazano na ilustracji. Następnie kliknij przycisk OK. Wyświetl miejsce docelowe nowego podzłożenia. Jeśli spełnia wymagania, jak pokazano na ilustracji, kliknij przycisk OK. spse01670 Projektowanie w kontekście złożenia 6-9

30 Lekcja Lekcja 6: 6: Ćwiczenie: Ćwiczenie: Przenoszenie Przenoszenie i rozbijanie i rozbijanie w złożeniu w złożeniu Zauważ nowe podzłożenie składające się z dwóch wybranych części na karcie PathFinder złożenia. Kliknij prawym przyciskiem myszy plik Wheel_Base.asm na karcie PathFinder, a następnie kliknij opcję Pokaż, aby wyświetlić kompletne złożenie; dopasuj widok do okna. Zapisz i zamknij złożenie. To kończy ćwiczenie Projektowanie w kontekście złożenia spse01670

31 Ćwiczenie: Przenoszenie i rozbijanie w złożeniu Podsumowanie W ramach tego ćwiczenia poruszono następujące zagadnienia: W jaki sposób można przenosić części w podzłożeniu do nowego położenia w strukturze złożenia przy użyciu polecenia rozbijania. W jaki sposób można utworzyć nowe podzłożenie na podstawie części znajdujących się w złożeniu, używając polecenia przenoszenia, oraz w jaki sposób można znaleźć położenie w strukturze złożenia, w którym można byłoby umieścić nowe podzłożenie. spse01670 Projektowanie w kontekście złożenia 6-11

32

33 Lekcja 7 Omówienie ćwiczenia Odpowiedz na poniższe pytania: 1. Jak działa polecenie Przenieś w dokumencie złożenia? 2. Jak działa polecenie Rozbij w dokumencie złożenia? 3. Czy można rozbić podzłożenie? spse01670 Projektowanie w kontekście złożenia 7-1

34

35 Lekcja 8 Podsumowanie lekcji W tym ćwiczeniu użytkownik poznał W jaki sposób można przenosić części w podzłożeniu do nowego położenia w strukturze złożenia przy użyciu polecenia rozbijania. W jaki sposób można utworzyć nowe podzłożenie na podstawie części znajdujących się w złożeniu, używając polecenia przenoszenia, oraz w jaki sposób można znaleźć położenie w strukturze złożenia, w którym można byłoby umieścić nowe podzłożenie. spse01670 Projektowanie w kontekście złożenia 8-1

36

37 Lekcja 9 Inter-Part Przegląd Proces tworzenia części w złożeniu, którego wielkość i kształt można kontrolować w oparciu o wielkość i kształt geometrii w innej części w złożeniu, jest realizowany za pośrednictwem powiązań między częściami. Gdy geometria części nadrzędnej zmieni się, powiązania między częściami zmienią odpowiednio geometrię w powiązanej części. spse01670 Projektowanie w kontekście złożenia 9-1

38

39 Lekcja 10 Powiązania między częściami Podczas tworzenia części i złożeń z przeznaczeniem do umieszczenia w projekcie można używać geometrii na innych częściach dostępnych w złożeniu w celu ułatwienia tworzenia nowej części lub podzłożenia. Przykładowo: można użyć polecenia Włącz, aby utworzyć geometrię 2D elementu podstawowego nowej części poprzez skopiowanie krawędzi istniejącej części. W zależności od wybranej metody uwzględniona geometria może być asocjatywna lub nieasocjatywna względem pierwotnych krawędzi. W przypadku tworzenia asocjatywnej nowej geometrii i modyfikowania geometrii pierwotnej lub nadrzędnej geometria zależna również jest aktualizowana. Zmiana rozmiaru części nadrzędnej powoduje aktualizację uwzględnionej geometrii zależnej elementu podstawowego. Uwaga Dostępny jest samouczek Powiązania między częściami, który prezentuje sposób tworzenia powiązań między częściami. Uwaga Podczas projektowania w kontekście złożenia za pomocą relacji Inter-Part można powiązać tylko elementy sekwencyjne. Lica w środowisku synchronicznym można kopiować, ale nie są one łączone z geometrią zawartą w części, z której skopiowano geometrię. spse01670 Projektowanie w kontekście złożenia 10-1

40 Lekcja Lekcja 10: 10: Powiązania Powiązania między między częściami częściami Następujące polecenia i funkcje programu Solid Edge umożliwiają asocjatywne kopiowanie istniejącej geometrii: polecenie Wykorzystaj Polecenie Kopia Inter-Part Operacje w częściach Definicja płaszczyzny odniesienia Definicja rozciągnięcia elementu Tabela zmiennych Uwaga Wiele z tych opcji jest dostępnych dopiero po ustawieniu odpowiedniej opcji powiązania między częściami na karcie Inter-Part dostępnej w oknie dialogowym Opcje. Po powiązaniu części w programie Solid Edge powstałe połączenie jest oznaczane specjalnymi symbolami. Przykładowo: w przypadku uwzględnienia krawędzi z innej części w złożeniu w celu zdefiniowania profilu elementu wycięcia w części aktywnej symbol powiązania jest wyświetlany przy elemencie części na karcie PathFinder obok wpisu części na tej karcie. Powiązania tego typu pomiędzy częściami są nazywane powiązaniami Inter-Part. Oznacza to, że definicja fragmentu geometrii jednej części jest zależna od definicji geometrii innej części. Informacje o połączeniu są wspólne dla obu części. Używane jest w nich złożenie wyższego poziomu w celu zinterpretowania względnego położenia geometrii. Dodatkowe informacje na temat zarządzania powiązaniami Inter-Part przedstawiono w temacie pomocy Zarządzanie powiązaniami Inter-Part Projektowanie w kontekście złożenia spse01670

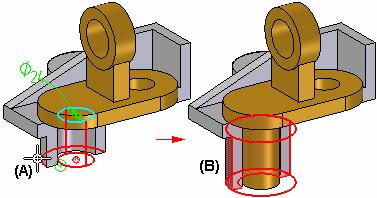

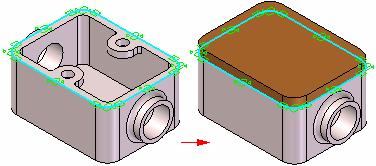

41 Powiązania między częściami Uwzględnianie elementów Za pomocą polecenia Włącz można uwzględniać krawędzie pochodzące z aktywnej części, szkicu złożenia lub innej części złożenia. W przypadku używania krawędzi znajdujących się w szkicu złożenia lub w innej części w złożeniu można zdecydować, czy wykorzystane krawędzie mają być asocjatywne względem obiektu nadrzędnego. W tym celu należy użyć opcji lokalizowania Inter-Part znajdujących się w oknie dialogowym Włącz. Elementy szkicu złożenia lub innej części w złożeniu można wykorzystać jedynie podczas edycji części w kontekście złożenia (tzn. gdy część została aktywowana z dokumentu złożenia lub jest tworzona w kontekście złożenia). Po ustawieniu opcji Zezwól na lokalizowanie innych części zewnętrznych i szkiców złożenia możliwe jest lokalizowanie i wybieranie elementów w innych częściach i szkicach złożeń. Aby skopiować elementy asocjatywnie, należy także ustawić opcję Zachowaj powiązanie przy wykorzystywaniu geometrii innych części w złożeniu. Odznaczenie tej opcji umożliwia nieasocjatywne skopiowanie elementów z innych części i szkiców złożeń. Uwaga Aby w dokumentach asocjatywnie uwzględniać elementy, należy ustawić opcję Pozwól na powiązania między częściami (Inter-Part) przy użyciu: polecenia Wykorzystaj w szkicach części i złożeń dostępnego na karcie Inter-Part w oknie dialogowym Opcje. spse01670 Projektowanie w kontekście złożenia 10-3

42 Lekcja Lekcja 10: 10: Powiązania Powiązania między między częściami częściami Kopie Inter-Part Można skorzystać z polecenia Kopia Inter-Part, dostępnego w środowiskach części i części blaszanych, aby skopiować w sposób powiązany lica, elementy i całe części do innego dokumentu części, jako geometrii konstrukcyjnej. Następnie można użyć polecenia Wykorzystaj w celu skopiowania w sposób powiązany krawędzi z geometrii konstrukcyjnej do profilu elementu. Aby upewnić się, że polecenie Włącz kopiuje tylko krawędzie asocjatywnej geometrii konstrukcyjnej, należy wyłączyć wyświetlanie złożenia za pomocą polecenia Ukryj poprzedni poziom dostępnego w menu Widok. Polecenie Kopia Inter-Part jest dostępne jedynie podczas edycji części w kontekście zespołu (tzn. gdy część została aktywowana z dokumentu zespołu lub jest tworzona w kontekście zespołu) Uwaga Aby w dokumentach asocjatywnie kopiować elementy, należy ustawić opcję Pozwól na powiązania między częściami (Inter-Part) przy użyciu: polecenia Kopia Inter-Part dostępnego na karcie Inter-Part w oknie dialogowym Opcje. Uwaga Aby w dokumentach asocjatywnie kopiować elementy, należy włączyć opcję Pozwól na powiązania między częściami (Inter-Part) przy użyciu: polecenia Kopia Inter-Part dostępnego na karcie Inter-Part w oknie dialogowym Opcje. Uwaga W poprzednich wersjach produktu Solid Edge przy każdym utworzeniu odniesienia do geometrii Inter-Part tworzone było nowe powiązanie. Jeśli w lokalnym dokumencie znajduje się więcej niż jedno odniesienie do tej samej geometrii Inter-Part, używane jest jedno powiązanie. Jeśli takie powiązanie zostanie zerwane, będzie to miało wpływ na elementy zależne używające tego powiązania. Zablokowanie powiązania z odniesieniami do wielu elementów powoduje zablokowanie wszystkich elementów zależnych od elementu nadrzędnego. Operacje w częściach Za pomocą poleceń elementu złożenia, takich jak Wycięcie, Otwór i Wycięcie obrotowe dostępnych w środowisku złożenia można tworzyć operacje w częściach. Można określić, w których częściach ma zostać wykonane wycięcie. Operacje w częściach są dodawane jako element powiązany do każdego dokumentu części. Więcej informacji o operacjach w częściach można znaleźć w temacie pomocy Operacje bazujące na środowisku złożeń. Uwaga Aby tworzyć operacje w częściach z poziomu złożeń, należy ustawić opcję Pozwól na powiązania między częściami (Inter-Part) przy użyciu: operacji w częściach tworzonych z poziomu złożeń dostępnej na karcie Inter-Part w oknie dialogowym Opcje Projektowanie w kontekście złożenia spse01670

43 Powiązania między częściami Płaszczyzny odniesienia Podczas konstruowania elementu części, do jego zdefiniowania można użyć płaszczyzny odniesienia zespołu. Jeśli płaszczyzna odniesienia zespołu zostanie zmodyfikowana, element zostanie automatycznie zaktualizowany. Aby wybrać płaszczyznę odniesienia złożenia, naciśnij klawisz Shift, a następnie wybierz płaszczyznę odniesienia złożenia. Płaszczyzna odniesienia złożenia jest dostępna jedynie podczas edycji części w kontekście złożenia (tzn. gdy część została aktywowana z dokumentu złożenia lub jest tworzona w kontekście złożenia). Uwaga Aby użyć płaszczyzny odniesienia złożenia podczas tworzenia części, należy włączyć opcję Pozwól na powiązania między częściami (Inter-Part) przy użyciu: opcji Płaszczyzn odniesienia złożenia przy definiowaniu operacji dostępnej na karcie Inter-Part w oknie dialogowym Opcje. Rozciągnięcie elementu Podczas pracy w kontekście złożenia wiele poleceń dotyczących elementów umożliwia wybranie punktu charakterystycznego na innej części w złożeniu w celu zdefiniowania rozciągnięcia elementu. Przykładowo: podczas tworzenia wyciągnięcia w środowisku części można wybrać punkt charakterystyczny (A) na innej części w złożeniu podczas Kroku: rozciągnięcie. Rozciągnięcie elementu jest asocjatywne względem punktu charakterystycznego na wybranej części. Jeśli modyfikacja innej części (B) powoduje zmianę położenia punktu charakterystycznego, rozciągnięcie połączonego elementu również zostaje zaktualizowane. Rozciągnięcie elementu można również zdefiniować za pomocą szkicu złożenia. spse01670 Projektowanie w kontekście złożenia 10-5

44 Lekcja Lekcja 10: 10: Powiązania Powiązania między między częściami częściami Variables Za pomocą Tabeli zmiennych w programie Solid Edge można wklejać asocjatywnie zmienne złożenia do części lub podzłożenia. Umożliwia to sterowanie kilkoma częściami na raz za pomocą jednej zmiennej. Przykładowo, można utworzyć zmienną zespołu w celu sterowania rozmiarem otworu w kilku częściach w zespole. Dodatkowe informacje na temat wklejania zmiennych w dokumentach są dostępne w sekcji Łączenie zmiennych między częściami w złożeniu w temacie pomocy Zmienne. Uwaga Aby w dokumentach asocjatywnie wklejać zmienne, należy ustawić opcję Pozwól na powiązania między częściami (Inter-Part) przy użyciu: wstawiania połączeń do Tabeli zmiennych dostępnej na karcie Inter-Part w oknie dialogowym Opcje Projektowanie w kontekście złożenia spse01670

45 Lekcja 11 Ćwiczenie: Modelowanie złożenia Inter-part spse01670 Projektowanie w kontekście złożenia 11-1

46 Lekcja Lekcja 11: 11: Ćwiczenie: Ćwiczenie: Modelowanie Modelowanie złożenia złożenia Inter-part Inter-part Czynność: Modelowanie złożenia Inter-part To ćwiczenie jest poświęcone korzystaniu z technik modelowania Inter-part w celu tworzenia nowych części w złożeniu. Ćwiczenie obejmuje modelowanie pokrywy dopasowanej do szkieletu blaszanego pokazanego na poniższej ilustracji. W ćwiczeniu zwracana jest szczególna uwaga na korzystanie z modelowania Inter-part w złożeniu programu Solid Edge. Modelowanie Inter-part umożliwia modelowanie i dopasowywanie części w obrębie złożenia w taki sposób, aby pomiędzy częściami zachowane były podobne charakterystyki projektowe. Oznacza to, że zmiana jednej części będzie powodować odpowiednią zmianę części dopasowanych. Jest to metoda zstępującego modelowania złożenia. W ćwiczeniu przedstawiono proces tworzenia powiązań części z kopiami Inter-part, co powoduje, że zmiany w jednej części są odzwierciedlane w drugiej Projektowanie w kontekście złożenia spse01670

47 Ćwiczenie: Modelowanie złożenia Inter-part Tworzenie nowego pliku złożenia i ustawianie parametrów dla powiązania inter-part Utwórz nowy plik złożenia metrycznego. Jeśli widoczne są płaszczyzny odniesienia złożenia, ukryj je wszystkie. Aby pozwolić na powiązania między częściami przy użyciu kopii Inter-Part, ustaw odpowiednią opcję w oknie dialogowym Opcje Solid Edge. Kliknij przycisk aplikacyjny. Kliknij okno dialogowe Opcje Solid Edge. Kliknij kartę Inter-Part, a następnie wybierz opcje, jak pokazano na rysunku. Kliknij OK. Wstaw część do złożenia. Ta część będzie używana jako część odniesienia w celu utworzenia osłony współpracującej. Na karcie Biblioteka części przeciągnij obiekt Chassis.psm do głównego okna złożenia. Zapisz plik pod nazwą interpartassy.asm w folderze używanym podczas tego ćwiczenia. spse01670 Projektowanie w kontekście złożenia 11-3

48 Lekcja Lekcja 11: 11: Ćwiczenie: Ćwiczenie: Modelowanie Modelowanie złożenia złożenia Inter-part Inter-part Tworzenie nowej części w kontekście złożenia Kliknij kartę Narzędzia główne opcję Składaj polecenie Utwórz część w kontekście złożenia. Wypełnij okno dialogowe Tworzenie nowej części w kontekście złożenia, jak pokazano na rysunku, a następnie kliknij opcję Utwórz i edytuj. Upewnij się, że opcja szablonu jest ustawiona na szablon części blaszanej iso metric sheet metal.psm. Nowa część będzie miała nazwę cover.psm. Opcja Zgodnie z układem współrzędnych złożenia zapewnia prawidłową orientację nowej części. Upewnij się, że folder wybrany jako lokalizacja nowego pliku jest folderem zawierającym pliki ćwiczenia Projektowanie w kontekście złożenia spse01670

49 Ćwiczenie: Modelowanie złożenia Inter-part W menu Aplikacji wybierz opcje Właściwości Tablica materiałów. Ustaw parametry na 20, a następnie kliknij opcję Zastosuj do modelu. spse01670 Projektowanie w kontekście złożenia 11-5

50 Lekcja Lekcja 11: 11: Ćwiczenie: Ćwiczenie: Modelowanie Modelowanie złożenia złożenia Inter-part Inter-part Wstawianie kopii Inter-part, używanej jako powierzchnia konstrukcyjna do utworzenia części blaszanej pokrywy Kliknij prawym przyciskiem myszy na karcie PathFinder, a następnie kliknij polecenie Przejdź do sekwencyjnego. Kliknij Narzędzia główne Schowek Kopia Inter-part. Kliknij Chassis.psm, aby wybrać część złożenia, z której ma zostać przeprowadzone kopiowanie, a następnie wybierz lico krawędzi, tak jak to pokazano na ilustracji. Kliknij przycisk akceptacji, a następnie kliknij Zakończ. To lico będzie służyć jako powierzchnia konstrukcyjna w pliku części blaszanej Projektowanie w kontekście złożenia spse01670

51 Ćwiczenie: Modelowanie złożenia Inter-part Aby wyłączyć wyświetlanie elementu Chassis.psm, kliknij Widok Pokaż Ukryj poprzedni poziom. Upewnij się, że główne płaszczyzny odniesienia są wyświetlane. Uwaga Po wybraniu części do zmodyfikowania (aktywacja w kontekście złożenia) za pomocą polecenia edycji w złożeniu, polecenie ukrycia poprzedniego poziomu wyłączy wyświetlanie pozostałych części złożenia. Zapewnia to większą przejrzystość. Upewnij się, że główne płaszczyzny odniesienia są wyświetlane. spse01670 Projektowanie w kontekście złożenia 11-7

52 Lekcja Lekcja 11: 11: Ćwiczenie: Ćwiczenie: Modelowanie Modelowanie złożenia złożenia Inter-part Inter-part Używanie polecenia Zagięcie profilowe do utworzenia pokrywy z części blaszanej Uwaga Strategia modelowania w tym ćwiczeniu polega na użyciu powierzchni konstrukcyjnej do kontrolowania rozmiaru i kształtu pokrywy. Na karcie PathFinder lico grubości jest pokazywane jako powierzchnia konstrukcyjna. Elementy konstrukcyjne będą musiały zostać wyświetlone na karcie PathFinder, aby było widać połączoną kopię Inter-part. Kliknij polecenie Zagięcie profilowe. Wybierz płaszczyznę odniesienia, jak pokazano na rysunku Projektowanie w kontekście złożenia spse01670

53 Ćwiczenie: Modelowanie złożenia Inter-part Narysuj profil, jak pokazano na rysunku. Przeprowadź wymiarowanie i utrwalanie lewej strony, jak pokazano dla strony prawej. Zastosuj relację Poziomo/Pionowo, jak pokazano na rysunku (A). Kliknij opcję Zamknij szkic. Kliknij na zewnątrz profilu, aby zaakceptować krok dotyczący boków, jak pokazano na rysunku. spse01670 Projektowanie w kontekście złożenia 11-9

54 Lekcja Lekcja 11: 11: Ćwiczenie: Ćwiczenie: Modelowanie Modelowanie złożenia złożenia Inter-part Inter-part Kliknij przycisk Rozciągnięcie symetryczne, a następnie wybierz dowolny punkt charakterystyczny na powierzchni konstrukcyjnej dla wyciągnięcia pokrywy. Kliknij przycisk Zakończ, aby zakończyć tworzenie pokrywy. Uwaga Nowa pokrywa znajduje się teraz na swoim miejscu. Jeśli użytkownik edytuje plik Chassis.psm (z którego skopiowano powierzchnię konstrukcyjną), nowa pokrywa zaktualizuje się po kliknięciu przycisku Aktualizuj powiązania, a następnie zaktualizuje się powierzchnia konstrukcyjna. Te czynności zostaną wykonane w innym ćwiczeniu. Kliknij opcję Widok polecenie Pokaż pozycję Ukryj poprzedni poziom. Spowoduje to włączenie wyświetlania pliku Chassis.psm. Ukryj płaszczyzny odniesienia. Zapisz plik, ale go nie zamykaj. Jeśli wyświetli się okno dialogowe, kliknij przycisk Tak Projektowanie w kontekście złożenia spse01670

55 Ćwiczenie: Modelowanie złożenia Inter-part Umieszczanie wycięcia i czterech otworów na licu górnym pokrywy powiązanym przy użyciu części Inter-part Kliknij Narzędzia główne Schowek Kopia Inter-part. Skopiuj cztery lica górne arkuszy blachy, jak pokazano na ilustracji. Kliknij kolejno Widok Pokaż Ukryj poprzedni poziom, aby wyłączyć ekran Chassis.psm. Zostanie wyświetlona pokrywa i cztery skopiowane lica. spse01670 Projektowanie w kontekście złożenia 11-11

56 Lekcja Lekcja 11: 11: Ćwiczenie: Ćwiczenie: Modelowanie Modelowanie złożenia złożenia Inter-part Inter-part Umieszczanie czterech otworów na pokrywie przy użyciu lic skopiowanych za pomocą Inter-part w formie odniesienia Kliknij kartę Narzędzia główne opcję Część blaszana polecenie Otwór. Wyróżnij górne lico pokrywy części blaszanej jako płaszczyznę odniesienia i zorientuj płaszczyznę, jak pokazano na rysunku. Naciśnij klawisz N, aby przełączać orientacje płaszczyzny odniesienia, a następnie kliknij, aby wybrać tę orientację. Kliknij przycisk Opcje otworu Projektowanie w kontekście złożenia spse01670

57 Ćwiczenie: Modelowanie złożenia Inter-part Ustaw opcje, jak przedstawiono na ilustracji. spse01670 Projektowanie w kontekście złożenia 11-13

58 Lekcja Lekcja 11: 11: Ćwiczenie: Ćwiczenie: Modelowanie Modelowanie złożenia złożenia Inter-part Inter-part Umieść cztery otwory proste 6.35 mm wyśrodkowane na okręgach każdego lica skopiowanego za pomocą Inter-part, jak pokazano na rysunku. Zamknij szkic i wybierz kierunki, jak pokazano na rysunku, a następnie kliknij przycisk Zakończ. W narzędziu PathFinder wyłącz powierzchnie utworzone przez kopię Inter-Part Projektowanie w kontekście złożenia spse01670

59 Ćwiczenie: Modelowanie złożenia Inter-part Zapisz plik. Wynik jest pokazany. spse01670 Projektowanie w kontekście złożenia 11-15

60 Lekcja Lekcja 11: 11: Ćwiczenie: Ćwiczenie: Modelowanie Modelowanie złożenia złożenia Inter-part Inter-part Dodawanie wycięcia do pokrywy Kliknij Narzędzia główne Część blaszana Otwór Wytnij. Wybierz górne lico blaszanej pokrywy jako płaszczyznę odniesienia i zorientuj je, jak pokazano na ilustracji. Narysuj profil dla wycięcia, jak pokazano na ilustracji. Kliknij opcję Zamknij szkic Projektowanie w kontekście złożenia spse01670

61 Ćwiczenie: Modelowanie złożenia Inter-part Kliknij opcję Do następnego i ustaw strzałkę, jak pokazano na ilustracji. Kliknij przycisk Zakończ. Zapisz plik i kliknij przycisk Tak w oknie dialogowym Zapis złożenia najwyższego poziomu. spse01670 Projektowanie w kontekście złożenia 11-17

62 Lekcja Lekcja 11: 11: Ćwiczenie: Ćwiczenie: Modelowanie Modelowanie złożenia złożenia Inter-part Inter-part Wyświetlanie pliku Chassis.psm i powrót do pliku złożenia Kliknij pozycję Ukryj poprzedni poziom, aby włączyć wyświetlanie pliku Chassis.psm. Zostanie wyświetlone złożenie dwuczęściowe. Kliknij przycisk Zamknij i powróć. Spowoduje to powrót do złożenia Projektowanie w kontekście złożenia spse01670

63 Ćwiczenie: Modelowanie złożenia Inter-part Edytowanie i aktualizowanie powiązań w celu aktualizacji nowej pokrywy części blaszanej Uwaga Wymiary można edytować na poziomie złożenia w przypadku komponentów złożenia zawierających geometrię sekwencyjną. Na karcie Narzędzia główne, w grupie Wybierz, dla priorytetu wyboru wybierz priorytet lica. Wybierz opcję Chassis.psm, a następnie kliknij edycję dynamiczną. spse01670 Projektowanie w kontekście złożenia 11-19

64 Lekcja Lekcja 11: 11: Ćwiczenie: Ćwiczenie: Modelowanie Modelowanie złożenia złożenia Inter-part Inter-part Wybierz następujące wymiary i edytuj ich wartości: 200 mm (długość części) na 250 mm 50 mm (wysokość części) na 75 mm Jeśli nie spowoduje to aktualizacji pokrywy, kliknij menu Narzędzia Aktualizuj Aktualizuj wszystkie otwarte dokumenty. Wymusi to aktualizację. Powtórz procedurę edytowania i przywróć pierwotne wartości wymiarów pliku Chassis.psm: 250 mm (długość części) na 200 mm 75 mm (wysokość części) na 50 mm Zapisz plik. To kończy ćwiczenie Projektowanie w kontekście złożenia spse01670

65 Ćwiczenie: Modelowanie złożenia Inter-part Podsumowanie ćwiczenia W tym ćwiczeniu przedstawiono sposób użycia polecenia Utwórz w kontekście złożenia w celu utworzenia nowego pliku części blaszanej w kontekście istniejącego złożenia. Użyto funkcji Inter-part w celu połączenia geometrii w nowym pliku części blaszanej z geometrią w innych plikach w złożeniu. Użytkownik dowiedział się, że na skutek tego, że lica używane do utworzenia nowego pliku części blaszanej były powiązane z innymi częściami złożenia, zmiany wprowadzone do tych innych części wywołały zmianę wielkości i kształtu nowej części, co odpowiada zmianom wprowadzonym za pośrednictwem powiązania między częściami. spse01670 Projektowanie w kontekście złożenia 11-21

66

67 Lekcja 12 Omówienie ćwiczenia Odpowiedz na poniższe pytania: 1. Wymień nazwy dwóch metod budowy złożenia w programie Solid Edge. 2. Opisz wstępujące podejście do modelowania złożenia. 3. Opisz zstępujące podejście do modelowania złożenia. 4. Czy można połączyć metody modelowania złożenia wstępującą i zstępującą? 5. Opisz użycie polecenia włączania podczas modelowania złożenia metodą zstępującą. spse01670 Projektowanie w kontekście złożenia 12-1

68

69 Lekcja 13 Podsumowanie lekcji W tej lekcji przedstawiono sposób użycia polecenia Utwórz w kontekście złożenia celem utworzenia nowego pliku części blaszanej w kontekście istniejącego złożenia. Użyto funkcji Inter-part w celu połączenia geometrii w nowym pliku części blaszanej z geometrią w innych plikach w złożeniu. Użytkownik dowiedział się, że na skutek tego, że lica używane do utworzenia nowego pliku części blaszanej były powiązane z innymi częściami złożenia, zmiany wprowadzone do tych innych części wywołały zmianę wielkości i kształtu nowej części, co odpowiada zmianom wprowadzonym za pośrednictwem powiązania między częściami. spse01670 Projektowanie w kontekście złożenia 13-1

70

71 Lekcja 14 Szkice złożenia Podczas opracowywania założeń koncepcyjnych nowego złożenia można utworzyć szkic wstępnego projektu. Polecenie Szkic dostępne w środowisku złożenia pozwala na utworzenie geometrii 2D na płaszczyznach odniesienia części lub złożenia. Użytkownik może rysować szkice złożenia na trzech domyślnych płaszczyznach odniesienia złożenia lub może tworzyć nowe płaszczyzny odniesienia złożenia, na których rysowane będą szkice. Szkicami w zespole można posłużyć się, aby: Utworzyć geometrię sekwencyjną 3D w obrębie części. Utworzyć operacje w zespołach Określić położenie części 3D względem geometrii szkicu. Określić położenie szkicu względem części 3D. Uwaga Więcej informacji na temat rysowania 2D w programie Solid Edge jest dostępnych w tematach pomocy Rysowanie w programie Solid Edge oraz Rysowanie profili. spse01670 Projektowanie w kontekście złożenia 14-1

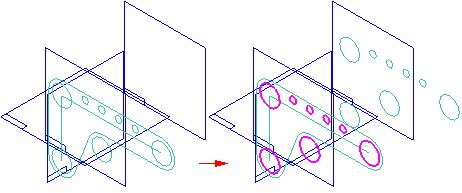

72 Lekcja Lekcja 14: 14: Szkice Szkice złożenia złożenia Rysowanie szkicu złożenia Rysowanie szkicu złożenia jest podobne do rysowania profilu w środowisku części. Po kliknięciu przycisku Szkic i zaznaczeniu lub zdefiniowaniu płaszczyzny odniesienia wyświetlany jest widok szkicu. Można określić położenie nowej płaszczyzny odniesienia względem płaszczyzny odniesienia zespołu albo też względem lica lub płaszczyzny odniesienia na części w zespole. Za pomocą poleceń rysowania elementów 2D można rysować szkice reprezentujące podstawowe kształty części. Można ustawić opcje określające styl, kolor, typ oraz grubość elementów 2D, aby ułatwić interpretację szkicu złożenia. Rysowane elementy 2D są przypisywane do aktywnej warstwy. Przykładowo, gdy pracuje się ze skomplikowanym szkicem, który będzie używany do utworzenia kilku części, można rozmieścić elementy na wielu warstwach. W celu określenia położenia i rozmiaru szkiców można dodawać wymiary i relacje. Można także definiować relacje funkcjonalne za pomocą polecenia Zmienne. Za pomocą poleceń menu podręcznego PathFinder użytkownik może sterować wyświetlaniem elementów szkicu. Można także sterować wyświetlaniem elementów w szkicu poprzez przypisanie elementów do logicznego zestawu warstw, a następnie wyświetlenie lub ukrycie poszczególnych warstw. Do zapisywania szkicu można korzystać z poleceń Zapisz oraz Zapisz wszystko. Po zakończeniu rysowania należy zamknąć widok szkicu za pomocą polecenia Zamknij szkic dostępnego na karcie Narzędzia główne. Kopiowanie szkiców Szkic zespołu może zawierać reprezentacje wielu części i podzespołów, a podczas procesu projektowania można kopiować szkice między dokumentami. Można skorzystać z polecenia Kopiuj szkic, aby skopiować szkice zespołu i części między dokumentami podczas pracy w kontekście zespołu. Gdy kopiuje się szkice, można skorzystać z okna dialogowego Kopiuj szkic, aby określić dokument docelowy, a także by określić, czy kopiowany szkic ma być powiązany ze szkicem źródłowym. Powielanie szkiców Można skorzystać z polecenia Powiel szkic, by przenieść lub skopiować elementy szkicu na nową płaszczyznę odniesienia. Gdy kopiuje się elementy szkicu, można użyć opcji dostępnych w oknie dialogowym Opcje powielania szkicu, aby określić, czy kopiowane elementy mają być powiązane z istniejącymi elementami Projektowanie w kontekście złożenia spse01670

73 Szkice złożenia Wykorzystanie szkicu złożenia do tworzenia części i podzłożeń Uwaga Geometrię szkicu złożenia można powiązać, aby sterować tylko tworzeniem geometrii części sekwencyjnej. Gdy tworzy się lub modyfikuje część lub podzespół w kontekście zespołu, można używać szkiców w zespole do konstruowania profili części i szkiców podzespołów. Można także wykorzystywać elementy szkicu do konstruowania operacji w zespole. Przykładowo, można użyć polecenia Wykorzystaj, aby skopiować element ze szkicu do profilu części lub krawędź części do szkicu. Aby powiązać element szkicu złożenia, najpierw należy ustawić opcję na karcie Inter-Part dostępnej w oknie dialogowym Opcje: Pozwól na powiązania między częściami (Inter-Part) przy użyciu: polecenia Wykorzystaj w szkicach części i zespołów. Następnie w oknie dialogowym Opcje wykorzystania należy ustawić opcję Zezwól na lokalizowanie części i szkiców złożeń zewnętrznych oraz Zachowaj powiązanie przy wykorzystywaniu geometrii innych części w złożeniu. Uwaga Więcej informacji o powiązaniach między częściami i złożeniami w programie Solid Edge można znaleźć w temacie pomocy Powiązania między częściami. Uchwyt relacji powiązania Specjalny uchwyt relacji jest dodawany do każdego powiązanego elementu profilu (A); wskazuje on powiązanie z elementem w innym dokumencie. Powiązanie można przerwać usuwając symbol relacji tego powiązania. Określanie położenia komponentów 3D przy pomocy szkiców złożenia Można definiować położenie części i podzespołów w stosunku do szkicu części lub zespołu. Położenie składników 3D można określać przy pomocy relacji w złożeniu, takich jak relacja przylegania i wyrównywania płaszczyzn, lub też przy użyciu wymiarów i relacji 2D, takich jak odległość pomiędzy czy połącz. Gdy edytuje się szkic w zespole, można skorzystać z karty Biblioteka części, aby dodać nowe komponenty do zespołu. Określanie położenia składników 3D przy pomocy relacji w złożeniu Można skorzystać z relacji w zespole takich, jak relacje przylegania, wyrównania płaszczyzn, połączenia i współosiowości, aby określić położenie części względem punktu charakterystycznego lub linii na części, podzespołu lub szkicu głównego zespołu. spse01670 Projektowanie w kontekście złożenia 14-3

74 Lekcja Lekcja 14: 14: Szkice Szkice złożenia złożenia Przykładowo, umieszczenie śruby w wycięciu przy wykorzystaniu lic może sprawić trudności. W pokazanym przykładzie do ustalenia położenia śruby służy punkt na szkicu części. Na podstawie wskazanego punktu system ustala oś prostopadłą do płaszczyzny odniesienia szkicu do którego należy punkt; wyznacza ona z kolei oś relacji współosiowości. Łuk oraz punkt zostały narysowane w taki sposób, aby zmiana rozmiaru lub położenia wycięcia pociągała za sobą zmianę położenia łuku i punktu. Określanie położenia składników 3D przy pomocy wymiarów i relacji 2D Podczas edytowania szkicu złożenia można skorzystać z wymiarów i relacji 2D w celu określenia położenia składnika 3D względem elementów na szkicu. Przykładowo, można użyć relacji połączenia (A), aby określić położenie wałków (B) względem szkicu w zespole. Gdy edytuje się szkic w zespole, to położenie wałków zostanie zaktualizowane. Może to być przydatne podczas tworzenia nowych zespołów wykorzystujących istniejące komponenty. W tym przykładzie wartość wymiaru 60 mm została zmieniona podczas edycji szkicu na 75 mm. Położenie wałka zostało związane ze szkicem złożenia przy pomocy relacji połączenia 2D, dlatego też położenie zostanie zaktualizowane, jeżeli zmieniony zostanie wymiar szkicu Projektowanie w kontekście złożenia spse01670

75 Szkice złożenia Gdy aktywne jest okno szkicu, można skorzystać z Narzędzia zaznaczania oraz opcji znajdujących się na pasku poleceń umieszczania składników 3D, aby określić, czy szkic ma sterować położeniem składnika 3D czy też składnik 3D ma sterować położeniem szkicu. W poprzednim przykładzie dla wałków została ustawiona opcja Szkic sterujący, aby określić, że szkic ma sterować położeniem składników 3D. Uwaga Jeżeli ustawiona jest opcja Szkic sterujący, symbol składnika na karcie PathFinder wskazuje, że składnik jest sterowany przez szkic złożenia. Można skorzystać z polecenia Narzędzie zaznaczania, aby zaznaczyć składnik 3D na karcie PathFinder, lub z polecenia Narzędzie zaznaczania składników, aby zaznaczyć składnik w głównym oknie programu. W obu przypadkach po wybraniu składnika 3D wyświetlany jest pasek poleceń umieszczania składników 3D. Przy wyborze relacji i technik używanych przy umieszczaniu komponentów w zespołach należy pamiętać, że: Do określania położenia składników 3D nie można używać wymiarów i relacji 2D, które wywołują konflikt z istniejącymi relacjami 3D. Jeżeli dla części zostanie włączona opcja Szkic sterujący, to odnosi się to do bieżącego szkicu. Jeżeli dostępne są relacje, wtedy część może być sterowana przez inny szkic lub sterować innym szkicem. Dla danej części opcję Szkic sterujący można włączyć w wielu szkicach i w każdym z nich zastosować relacje 2D, aż położenie części będzie w pełni określone. Może to ułatwić pełne zdefiniowanie położenia części przy użyciu dwóch lub więcej szkiców. Jeżeli na pasku umieszczania składników 3D włączona zostanie opcja Zablokuj wyrównanie, to część zostanie zablokowana równolegle do płaszczyzny szkicu i wybranego lica części. Część może być nadal przesuwana i obracana. Może to ułatwić pełne zdefiniowanie położenia części przy użyciu jednego szkicu. Określanie położenia szkiców przy pomocy składników 3D Można wiązać elementy znajdujące się na szkicu złożenia ze składnikami 3D w taki sposób, że jeżeli zmieni się rozmiar, kształt lub położenie składnika 3D, to szkic zostanie zaktualizowany. Podczas edytowania szkicu złożenia można wybrać składnik 3D i włączyć opcję Składnik sterujący, znajdującą się na pasku poleceń umieszczania składników, aby określić, że składnik ma sterować rozmiarem, kształtem oraz położeniem szkicu złożenia. Szkice złożenia i złożenia alternatywne Polecenia Szkic i Kopiuj szkic są dostępne tylko wówczas, kiedy na karcie Złożenia alternatywne włączona jest opcja Zastosuj do wszystkich składników (praca globalna). Więcej informacji można znaleźć w temacie pomocy Wpływ złożeń alternatywnych na funkcjonalność Solid Edge. spse01670 Projektowanie w kontekście złożenia 14-5

76

77 Lekcja 15 Szkice złożenia Przegląd Proces tworzenia części w złożeniu, którego wielkość i kształt można kontrolować w oparciu o wielkość i kształt geometrii w szkicu w złożeniu, jest realizowany za pośrednictwem powiązań między częściami. Gdy geometria szkicu zmieni się, powiązania między częściami zmienią odpowiednio geometrię w powiązanej części. spse01670 Projektowanie w kontekście złożenia 15-1

78

79 Lekcja 16 Ćwiczenie: Tworzenie części na podstawie szkiców złożenia spse01670 Projektowanie w kontekście złożenia 16-1

80 Lekcja Lekcja 16: 16: Ćwiczenie: Ćwiczenie: Tworzenie Tworzenie części części na podstawie na podstawie szkiców szkiców złożenia złożenia Czynność: Szkice układu w złożeniu Po ukończeniu tego ćwiczenia użytkownik będzie potrafić używać technik modelowania powiązań między częściami do tworzenia nowych części w złożeniu za pomocą geometrii szkicu w złożeniu najwyższego poziomu. W tym ćwiczeniu geometria szkicu będzie używana do sterowania rozmiarem i kształtem dwóch części obudowy radia. W tym ćwiczeniu zostanie przedstawiony przebieg procesu asocjatywnego wiązania części przy użyciu powiązań między częściami z geometrią szkicu, tak aby zmiany w szkicu były odzwierciedlane w częściach w złożeniu Projektowanie w kontekście złożenia spse01670

81 Ćwiczenie: Tworzenie części na podstawie szkiców złożenia Ustawianie parametrów powiązania Ustaw parametry wymagane do tego, aby szkic kontrolował geometrię części tworzonych w złożeniu. Otwórz plik radio.asm znajdujący się w folderze, w którym zostały umieszczone pliki do ćwiczenia. Kliknij przycisk aplikacji, a następnie kliknij okno dialogowe Opcje Solid Edge. W oknie dialogowym Opcje Solid Edge kliknij kartę Inter-part. Wybierz opcje, jak pokazano na rysunku, a następnie kliknij przycisk OK. Uwaga Dla tego ćwiczenia dostępny jest szkic złożenia. Ten szkic będzie używany w celu sterowania tworzeniem dwóch części, które stanowią przód i tył obudowy radioodbiornika. spse01670 Projektowanie w kontekście złożenia 16-3

82 Lekcja Lekcja 16: 16: Ćwiczenie: Ćwiczenie: Tworzenie Tworzenie części części na podstawie na podstawie szkiców szkiców złożenia złożenia Tworzenie części będącej przednią częścią obudowy radia Utwórz część będącą przednią częścią obudowy radia. Kliknij opcję Narzędzia główne Składaj Utwórz część w kontekście złożenia. Jako nazwę nowego pliku części wprowadź front.par. Lokalizacja nowego pliku będzie taka sama jak lokalizacja bieżącego złożenia. Kliknij opcję Utwórz i edytuj. W programie Solid Edge zostanie otwarty nowy plik części i zostanie wyświetlony szkic znajdujący się w pliku złożenia radio.asm Projektowanie w kontekście złożenia spse01670

83 Ćwiczenie: Tworzenie części na podstawie szkiców złożenia Konstruowanie wyciągnięcia W tym ćwiczeniu zostanie skonstruowane wyciągnięcie przy użyciu szkicu złożenia. W środowisku synchronicznym kliknij prawym przyciskiem myszy w karcie PathFinder, a następnie kliknij Przejdź do sekwencyjnego. Na karcie PathFinder wyświetl główne płaszczyzny odniesienia. Kliknij polecenie Wyciągnij. Wybierz płaszczyznę odniesienia pokazaną na rysunku. Kliknij polecenie Włącz. spse01670 Projektowanie w kontekście złożenia 16-5

84 Lekcja Lekcja 16: 16: Ćwiczenie: Ćwiczenie: Tworzenie Tworzenie części części na podstawie na podstawie szkiców szkiców złożenia złożenia W oknie dialogowym Opcje wykorzystania dokonaj takiego wyboru, jak pokazano na ilustracji. Elementy, które zostaną włączone, będą powiązane ze szkicem złożenia w edycjach powiązanych. Kliknij OK. Na pasku poleceń ustaw dla ramki wyboru tryb Łańcuch konturów. Zaznacz pokazany łańcuch na szkicu. Kliknij przycisk akceptacji, a następnie kliknij polecenie Zamknij szkic Projektowanie w kontekście złożenia spse01670

85 Ćwiczenie: Tworzenie części na podstawie szkiców złożenia Wpisz wartość 15 jako odległość rozciągnięcia skończonego i wybierz pokazany kierunek rozciągnięcia. Kliknij przycisk Zakończ. Na karcie PathFinder elementu wyłącz wszystkie płaszczyzny odniesienia w bieżącym pliku części. Płaszczyzny odniesienia i szkic z pliku złożenia są wyświetlane w dalszym ciągu. Kliknij opcje Widok Pokaż Ukryj poprzedni poziom. Spowoduje to wyłączenie wyświetlania płaszczyzn odniesienia i szkicu. spse01670 Projektowanie w kontekście złożenia 16-7

86 Lekcja Lekcja 16: 16: Ćwiczenie: Ćwiczenie: Tworzenie Tworzenie części części na podstawie na podstawie szkiców szkiców złożenia złożenia Dodawanie zaokrąglenia Dodaj zaokrąglenie do krawędzi części. Kliknij polecenie Zaokrąglaj. Zaznacz krawędź pokazaną na ilustracji. Jako wartość promienia wprowadź 3 i kliknij przycisk akceptacji. Kliknij przycisk Podgląd, a następnie przycisk Zakończ Projektowanie w kontekście złożenia spse01670

87 Ćwiczenie: Tworzenie części na podstawie szkiców złożenia Stosowanie grubości do części Celem tego ćwiczenia jest zastosowanie grubości do części przy użyciu polecenia Bryła cienkościenna. Kliknij polecenie Bryła cienkościenna. Wpisz wartość 3 jako ogólną grubość. Wybierz pokazane lico jako lico otwarte. Kliknij przycisk Podgląd, a następnie przycisk Zakończ. Na ilustracji poniżej część została obrócona o 180, aby pokazać bryłę cienkościenną. spse01670 Projektowanie w kontekście złożenia 16-9

88 Lekcja Lekcja 16: 16: Ćwiczenie: Ćwiczenie: Tworzenie Tworzenie części części na podstawie na podstawie szkiców szkiców złożenia złożenia Dodawanie wycięć Dodaj do części kilka elementów wycięć w jednym kroku. Kliknij polecenie Wytnij. Kliknij opcje Widok Pokaż Ukryj poprzedni poziom. Spowoduje to włączenie ponownego wyświetlania płaszczyzn odniesienia i szkicu. Jako płaszczyznę profilu wybierz lico z przodu, pokazane na ilustracji Projektowanie w kontekście złożenia spse01670

89 Ćwiczenie: Tworzenie części na podstawie szkiców złożenia Kliknij polecenie Włącz. Ustaw opcje pokazane na ilustracji, a następnie kliknij OK. Ustaw opcję Łańcuch konturów w polu wyboru. Zaznacz pięć zestawów łańcuchów pokazanych na ilustracji i kliknij przycisk akceptacji. Kliknij opcję Zamknij szkic. spse01670 Projektowanie w kontekście złożenia 16-11

90 Lekcja Lekcja 16: 16: Ćwiczenie: Ćwiczenie: Tworzenie Tworzenie części części na podstawie na podstawie szkiców szkiców złożenia złożenia Ustaw opcję rozciągnięcia Do następnego. Ustaw kierunek pokazany na ilustracji, a następnie kliknij przycisk Zakończ. Część z przodu została ukończona. Kliknij kartę Narzędzia główne. Kliknij opcję Zamknij i powróć, aby wrócić do pliku złożenia radio.asm Projektowanie w kontekście złożenia spse01670

91 Ćwiczenie: Tworzenie części na podstawie szkiców złożenia Kliknij kartę PathFinder złożenia i zwróć uwagę na to, że utworzona przed momentem część jest teraz częścią złożenia. spse01670 Projektowanie w kontekście złożenia 16-13

92 Lekcja Lekcja 16: 16: Ćwiczenie: Ćwiczenie: Tworzenie Tworzenie części części na podstawie na podstawie szkiców szkiców złożenia złożenia Tworzenie tylnej połowy obudowy radioodbiornika Celem tego ćwiczenia jest utworzenie tylnej połowy obudowy radioodbiornika. Kliknij opcję Narzędzia główne Składaj Utwórz część w kontekście złożenia. Jako nazwę nowego pliku części wprowadź back.par. Lokalizacja nowego pliku będzie taka sama jak lokalizacja bieżącego złożenia. Kliknij opcję Utwórz i edytuj. W programie Solid Edge zostanie otwarty nowy plik części i zostanie wyświetlony szkic znajdujący się w pliku złożenia radio.asm Projektowanie w kontekście złożenia spse01670

93 Ćwiczenie: Tworzenie części na podstawie szkiców złożenia Konstruowanie wyciągnięcia za pomocą szkicu złożenia Konstruowanie wyciągnięcia za pomocą szkicu złożenia. W środowisku synchronicznym kliknij prawym przyciskiem myszy w karcie PathFinder, a następnie kliknij Przejdź do sekwencyjnego. Na karcie PathFinder wyświetl główne płaszczyzny odniesienia. Kliknij polecenie Wyciągnij. Wybierz płaszczyznę odniesienia pokazaną na rysunku. spse01670 Projektowanie w kontekście złożenia 16-15

94 Lekcja Lekcja 16: 16: Ćwiczenie: Ćwiczenie: Tworzenie Tworzenie części części na podstawie na podstawie szkiców szkiców złożenia złożenia Kliknij polecenie Włącz. W oknie dialogowym Opcje wykorzystania dokonaj takiego wyboru, jak pokazano na ilustracji. Elementy, które zostaną włączone, będą powiązane ze szkicem złożenia w edycjach powiązanych. Kliknij OK. Ustaw opcję Łańcuch konturów w polu wyboru. Wybierz zewnętrzny łańcuch konturów, tak jak to pokazano na ilustracji. Kliknij przycisk akceptacji, a następnie kliknij Zamknij szkic Projektowanie w kontekście złożenia spse01670

95 Ćwiczenie: Tworzenie części na podstawie szkiców złożenia Użyj Rozciągnięcia skończonego, a jako odległość podaj 12. Ustaw kierunek pokazany na ilustracji, a następnie kliknij przycisk Zakończ. Kliknij opcje Widok Pokaż Ukryj poprzedni poziom. spse01670 Projektowanie w kontekście złożenia 16-17

96 Lekcja Lekcja 16: 16: Ćwiczenie: Ćwiczenie: Tworzenie Tworzenie części części na podstawie na podstawie szkiców szkiców złożenia złożenia Dodawanie wycięcia do części Dodaj wycięcie do części. Kliknij polecenie Wytnij. Wybierz widoczne lico jako płaszczyznę profilu. Narysuj i zwymiaruj szkic w sposób pokazany na ilustracji. Kliknij opcję Zamknij szkic Projektowanie w kontekście złożenia spse01670

97 Ćwiczenie: Tworzenie części na podstawie szkiców złożenia Umieść strzałki, tak jak pokazano na ilustracji, i naciśnij lewy przycisk myszy, aby wskazać kierunek usuwania materiału. Wybierz opcję Rozciągnięcie Przez wszystkie i ustaw strzałkę kierunku w obu kierunkach, tak jak pokazano na ilustracji, a następnie naciśnij lewy przycisk myszy. spse01670 Projektowanie w kontekście złożenia 16-19

98 Lekcja Lekcja 16: 16: Ćwiczenie: Ćwiczenie: Tworzenie Tworzenie części części na podstawie na podstawie szkiców szkiców złożenia złożenia Kliknij przycisk Zakończ. Uwaga W przypadku poniższego obrazu widok został obrócony o 180 o Projektowanie w kontekście złożenia spse01670

99 Ćwiczenie: Tworzenie części na podstawie szkiców złożenia Cienkościenność w części Zastosuj cienkościenność w części, korzystając z polecenia Cienkościenność. Kliknij polecenie Bryła cienkościenna. Na pasku poleceń wpisz wartość 3 jako grubość ogólną. Zaznacz lico przedstawione jako lico otwarte. Kliknij przycisk Podgląd, a następnie przycisk Zakończ. spse01670 Projektowanie w kontekście złożenia 16-21

100 Lekcja Lekcja 16: 16: Ćwiczenie: Ćwiczenie: Tworzenie Tworzenie części części na podstawie na podstawie szkiców szkiców złożenia złożenia Dodawanie innego wycięcia Dodaj inne wycięcie, korzystając z elementów ze szkicu złożenia. Kliknij polecenie Wytnij. Kliknij opcje Widok Pokaż Ukryj poprzedni poziom. Wybierz widoczne lico jako płaszczyznę profilu. Kliknij polecenie Włącz. W oknie dialogowym kliknij przycisk OK. Na pasku poleceń ustaw w polu Wybierz wartość Łańcuch konturów Projektowanie w kontekście złożenia spse01670

101 Ćwiczenie: Tworzenie części na podstawie szkiców złożenia Wybierz łańcuch konturów, jak pokazano na rysunku, a następnie kliknij przycisk akceptacji. Kliknij opcję Zamknij szkic. Kliknij opcję rozciągnięcia Do następnego. Ustaw kierunek rozciągnięcia, jak pokazano na rysunku, a następnie kliknij. spse01670 Projektowanie w kontekście złożenia 16-23

102 Lekcja Lekcja 16: 16: Ćwiczenie: Ćwiczenie: Tworzenie Tworzenie części części na podstawie na podstawie szkiców szkiców złożenia złożenia Kliknij przycisk Zakończ. Tylna część jest teraz gotowa. Kliknij opcję Zamknij i powróć, aby wrócić do pliku złożenia radio.asm. Kliknij kartę PathFinder złożenia i zwróć uwagę na to, że utworzona przed momentem część jest teraz częścią złożenia Projektowanie w kontekście złożenia spse01670

103 Ćwiczenie: Tworzenie części na podstawie szkiców złożenia Edycja szkicu złożenia i obserwowanie zmian Po utworzeniu dwóch części, które są sterowane przez szkic złożenia, przeprowadź edycję szkicu złożenia, aby zaobserwować sposób aktualizacji dwóch części w miarę wprowadzania zmian do szkicu. Kliknij przycisk Narzędzie zaznaczania. Na karcie PathFinder złożenia kliknij szkic złożenia o nazwie Sketch_1. Kliknij przycisk Edytuj definicję. Kliknij Krok: rysowanie profilu na pasku poleceń. Edytuj wymiary, tak jak pokazano na ilustracji. A=80 B=140 C=30 D=30 spse01670 Projektowanie w kontekście złożenia 16-25

104 Lekcja Lekcja 16: 16: Ćwiczenie: Ćwiczenie: Tworzenie Tworzenie części części na podstawie na podstawie szkiców szkiców złożenia złożenia Kliknij opcję Zamknij szkic. Kliknij przycisk Zakończ i zwróć uwagę na sposób aktualizacji części złożenia w miarę wprowadzania zmian do wymiarów szkicu złożenia Projektowanie w kontekście złożenia spse01670

105 Ćwiczenie: Tworzenie części na podstawie szkiców złożenia Powtarzanie poprzedniego kroku Powtórz poprzedni krok, aby w szkicu złożenia wprowadzić poniższe zmiany. Edytuj wymiary, tak jak pokazano na ilustracji. A=90 B=60 C=25 Kliknij Zamknij. Kliknij przycisk Zakończ, aby zaktualizować części złożenia. spse01670 Projektowanie w kontekście złożenia 16-27

106 Lekcja Lekcja 16: 16: Ćwiczenie: Ćwiczenie: Tworzenie Tworzenie części części na podstawie na podstawie szkiców szkiców złożenia złożenia Połączenie grubości ścianki dwóch części W ostatnim kroku tego ćwiczenia zostaną połączone zmienne grubości ścianki dwóch części. Dzięki temu zmiana grubości ścianki spowoduje jednoczesną aktualizacje obu części. Do uzyskania takiego wyniku należy użyć funkcji przeglądania zmiennych. Kliknij opcję Narzędzia Zmienne Przeglądaj zmienne. Kliknij plik front.par w oknie złożenia. Zostanie wyświetlona tabela zmiennych dla wybranej części. Aby wyświetlić wymiary i zmienne, kliknij przycisk Filtr. Kliknij wymiary i zmienne użytkownika w polu typu i wybierz przycisk opcji dla obu pozycji, jak pokazano na ilustracji. Kliknij OK Projektowanie w kontekście złożenia spse01670

107 Ćwiczenie: Tworzenie części na podstawie szkiców złożenia Kliknij przycisk po lewej stronie zmiennej Thinwall_1_Thickness, a następnie naciśnij prawy przycisk myszy (nazwa zmiennej może się nieznacznie różnić). Wybierz opcję Kopiuj łącze, jak pokazano na rysunku. Kliknij plik back.par w oknie złożenia. Zostanie wyświetlona tabela zmiennych dla wybranej części. Kliknij przycisk po lewej stronie zmiennej Thinwall_3_Thickness, a następnie naciśnij prawy przycisk myszy (nazwa zmiennej może się nieznacznie różnić). Wybierz opcję Wklej łącze. Zwróć uwagę na łącze umieszczone w polu formuły jako zmienną grubości ścianki dla pliku back.par. Jeśli grubość ścianki zostanie zmodyfikowana w pliku front.par, plik back.par zaktualizuje się automatycznie do takiej samej wartości grubości ścianki. spse01670 Projektowanie w kontekście złożenia 16-29
