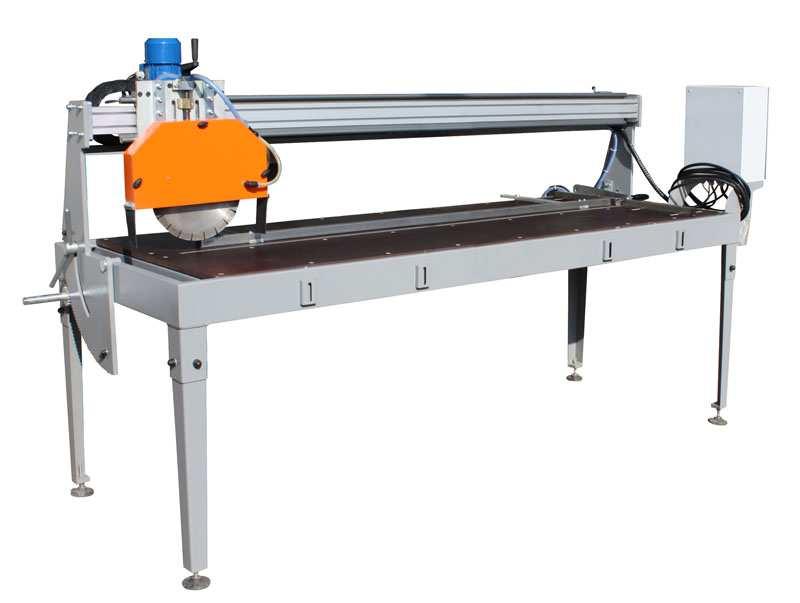

1 Docinarka D2000 ABRA Wspólna Opole tel abra@abra.pl

2 Spis treści 1. Wstęp Przedmiot i przeznaczenie instrukcji Przeznaczenie wyrobu Budowa i zasada działania Dane techniczne Normy regulujące Środki bezpieczeństwa Środki bezpieczeństwa podczas instalacji Środki bezpieczeństwa podczas pracy Środki bezpieczeństwa podczas konserwacji i naprawy.. 3. Zasilanie Połączenia elektryczne Środowisko pracy Oświetlenie Emisja dźwięku Instrukcja obsługi Pierwsze uruchomienie Uruchamianie Realizacja cięcia Zatrzymywanie Czynności eksploatacyjne Instrukcja transportu Wycofanie z eksploatacji Użycie niezgodne z przeznaczeniem Konserwacja Harmonogram przeglądów i remontów Obsługa Rozwiązywanie problemów Wykaz części Oświadczenie o zapoznaniu się z instrukcją... Załączniki: Dla Docinarki D2000 została przeprowadzona ocena zgodności i naniesiono oznakowanie CE UWAGA! Należy zapoznać się z instrukcją przed przystąpieniem do jakichkolwiek czynności przy maszynie. Operator zobowiązany jest do zapoznania się z instrukcją obsługi urządzenia oraz dokładnego przestrzegania zawartych w niej wskazówek.

3 1. Wstęp Poniższe opracowanie zawiera opis techniczny z uwzględnieniem budowy, konserwacji, napraw oraz przepisy bezpiecznej pracy. Do znajomości niniejszej dokumentacji zobowiązani są operatorzy obsługujący Docinarkę D2000, kierownik nadzorujący oraz pracownicy służb remontowych. Niezawodna i bezawaryjna praca urządzenia zależy w dużym stopniu od prawidłowej obsługi i eksploatacji. 1.1 Przedmiot i przeznaczenie instrukcji Przedmiotem instrukcji są zasady obsługi i eksploatacji Docinarki 2000 przez personel obsługi. Instrukcja przeznaczona jest dla osób obsługujących urządzenie, nadzoru, służb technicznych i kierownictwa. Zawiera podstawowe informację o budowie i zasadach BHP jakie należy przestrzegać w czasie obsługi i napraw urządzenia. 1.2.Przeznaczenie wyrobu Urządzenie jest przeznaczone do profesjonalnej pracy, przy wykorzystaniu wiedzy technicznej i określonych umiejętności w celu uzyskania założonych rezultatów. Docinarka D2000 tnie i docina każdy rodzaj materiału (płytki, terakotę, marmur, granit etc.), dedykowana jest do cięcia kamienia (marmur, granit,) o maksymalnej grubości 5 cm, w zakładach kamieniarskich i budowlanych. Niedopuszczalne jest cięcie innych materiałów jak drewno, metal, szkło. Urządzenie zostało zaprojektowane i wyprodukowane zgodnie z przepisami dotyczącymi obsługi maszyn i urządzeń. Pomimo tego, należy pamiętać, że nieostrożna obsługa i ignorowanie niebezpieczeństwa może spowodować wypadek lub awarię. Maszyna przeznaczona jest do pracy ciągłej w obecności osoby obsługującej. Obszar w pobliżu urządzenia musi być utrzymywany w czystości i porządku, pozbawiony wszelkich przeszkód utrudniających prawidłowy dostęp i wykonywanie czynności technologicznych przy urządzeniu. Urządzenie powinno stać na równym i stabilnym podłożu, w terenie otwartym powinno pracować pod zadaszeniem tylko przy dodatnich temperaturach ze względu na obieg wody wykorzystywany w procesie cięcia kamienia. W innych przypadkach w miejscu pracy urządzenia jest wymagane prawidłowe oświetlenie ogólne o parametrach określonych przez obowiązujące przepisy BHP. Dostęp do urządzenia maja tylko osoby upoważnione bądź posiadające pozwolenie na wykonywanie określonej pracy. UWAGA! Producent nie ponosi odpowiedzialności w przypadku niewłaściwego użytkowania maszyny Budowa i zasada działania Rysunki Docinarki D patrz załączniki Urządzenie składa się z następujących zespołów: 1. Wanny ze stołem 2. Prowadnic z ramionami 3. Suportu narzędzia 4. Stołów bocznych* (opcja) Urządzenie zbudowane jest ze stołu do którego na ramionach zamocowano prowadnicę po której przemieszcza się suport z narzędziem. Suport Docinarki 2000, może pracować pod kątem 45 stopni i może docinać elementy długości od 10 do 200 cm. Głębokość cięcia można regulować dzięki wznoszeniu i obniżaniu mocowania silnika. Docinanie i cięcie proste uzyskuje się poprzez automatyczny przesuw suportu po prowadnicy. Sposób wykonania maszyny czyni ją jednocześnie

4 wytrzymałą i lekką. Jest bardzo wygodna w transporcie. Chłodzenie narzędzia dokonuje się poprzez stały przepływ wody używanej w obiegu zamkniętym przez pompkę elektryczną. Dysk piły wpływa na wydajność i funkcjonowanie maszyny. Z tego względu, polecamy używanie dobrych dysków Dane techniczne Zasilanie Moc silnika Obroty silnika Cisnienie wody Zużycie wody Wymiary (długośćxszerokośćxwysokość) Waga netto Hałas Średnica tarczy Maksymalna długość cięcia ~380V / 50 Hz 3.2 k W 2800 obr/min 4 bar 15 litr/ min 900x2500x1500 mm 250 kg 94 db 400 mm 2000 mm 1.3 Normy regulujące Niniejsza instrukcja została przygotowana w oparciu o normy dotyczące zasad obsługi maszyn i urządzeń, oraz na podstawie właściwych przepisów dotyczących bezpieczeństwa maszyn. PN-EN ISO Bezpieczeństwo maszyn. Pojęcia podstawowe. Ogólne zasady projektowania. Podstawowa terminologia, metodyka PN-EN ISO Bezpieczeństwo maszyn. Pojęcia podstawowe. Ogólne zasady projektowania. Zasady techniczne. PN-EN Maszyny. Bezpieczeństwo. Osłony. Ogólne wymagania dotyczące projektowania i budowy osłon stałych i ruchomych PN-EN 1050 PN-EN ISO Zasady Oceny ryzyka Bezpieczeństwo maszyn ocena ryzyka- część 1: Zasady PN-EN Bezpieczeństwo maszyn. Wyposażenie elektryczne maszyn Część 1 : Wymagania ogólne 2. Środki bezpieczeństwa UWAGA! Producent nie ponosi odpowiedzialności za jakiekolwiek uszkodzenia ciała lub obrażenia wynikające z zaniechania poniższych środków bezpieczeństwa albo niezachowania należytej ostrożności i dbałości podczas instalowania, używania, konserwacji lub naprawy urządzenia nawet jeśli te zalecenia nie zostały wyraźnie sformułowane. Ogólne środki bezpieczeństwa 1. Należy stosować praktyki bezpiecznej pracy i przestrzegać lokalnych wymagań i przepisów bezpieczeństwa pracy 2. Jeśli któryś z poniższych zapisów nie odpowiada lokalnym przepisom, należy zastosować się do bardziej restrykcyjnego przepisu. 3. Instalacja, używanie, konserwacja i naprawy mogą być przeprowadzane wyłącznie przez upoważniony, odpowiednio przeszkolony i wyspecjalizowany personel. 4. Przed przystąpieniem do jakichkolwiek czynności konserwacyjnych, naprawczych, regulacyjnych lub kontrolnych innych niż okresowe należy zatrzymać docinarkę nacisnąć przycisk wyłącznika bezpieczeństwa, odłączyć zasilanie.

5 5. Nie uruchamiać maszyny w przypadku niepewnego lub niewłaściwego zamocowania narzędzia. 6. Nie zbliżać rąk do narzędzia ani do obszaru jego pracy przy włączonej maszynie. 7. Osoby przebywające w środowisku lub pomieszczeniu, w którym poziom ciśnienia akustycznego przekracza 90 decybeli powinny nosić ochraniacze na uszy. 8. Urządzenie chronić przed dostępem dzieci. 9. Przed zamocowaniem jakiegokolwiek narzędzia na wrzecionie upewnij się czy powierzchnia jest zupełnie czysta, nie stosuj narzędzi o nie właściwej średnicy otworów mocujących. 10. Upewnij się co do właściwego kierunku obrotów narzędzia sprawdź czy narzędzia są idealnie wyważone nigdy nie używaj pękniętych lub wyszczerbionych 11. Stosuj się do zaleceń producenta narzędzi co do zalecanych parametrów ich pracy. 12. Maszynę używać tylko zgodnie z przeznaczeniem. 13. W przypadku stwierdzenia jakichkolwiek nieprawidłowości w pracy maszyny należy skontaktować się z serwisem. 2.1 Środki bezpieczeństwa podczas instalacji 1. Do podnoszenia maszyny niezbędne są minimum dwie osoby. Przed przystąpieniem do podnoszenia należy zabezpieczyć wszystkie elementy luźne i obrotowe. Jeżeli podnoszenie następuje przy użyciu odpowiedniego sprzętu, w żadnym wypadku nie należy przebywać w strefie zagrożenia. 2. Należy zadbać o stabilne i równe podłoże w miejscu pracy docinarki, pod żadnym pozorem nie ustawiać na podpórkach i podkładkach pod nogami. 3. Przed podłączeniem upewnić się czy wszystkie elementy zabezpieczające na czas transportu są usunięte a elementy urządzenia są stabilne. 4. Połączenia elektryczne muszą odpowiadać przepisom lokalnym Urządzenia należy uziemić i zabezpieczyć przeciw zwarciom za pomoca bezpieczników dla każdej fazy. W pobliżu docinarki powinien być zainstalowany zabezpieczony odłącznik napięcia. 5. Przed uruchomieniem napełnić wannę docinarki wodą. 2.2 Środki bezpieczeństwa podczas pracy Należy stosować wyłącznie narzędzia dobre, właściwego typu i o odpowiednich rozmiarach. Nie stosuj narzędzi o nie właściwej średnicy otworów mocujących. Sprawdź właściwy kierunek obrotów narzędzia. Osoby uruchamiające docinarkę powinny podjąć odpowiednie środki bezpieczeństwa, aby się upewnić, że nie istnieje niebezpieczeństwo dla osób trzecich. Nie należy używać urządzenia w przypadku zaistnienia podejrzenia o jego nieprawidłowej pracy. Podczas pracy operator powinien stosować ochraniacze na uszy. Należy okresowo kontrolować: - stabilność mocowań podzespołów docinarki - stan wszystkich przewodów elektrycznych - czystość wody pracującej w obiegu ( wymieniać minimum raz dziennie lub częściej) Nie zbliżać rąk do narzędzia ani do obszaru jego pracy przy włączonej maszynie 2.3 Środki bezpieczeństwa podczas konserwacji i naprawy Do konserwacji i naprawy należy używać odpowiednich narzędzi. Należy używać wyłącznie oryginalnych części zamiennych. Wszelkie czynności konserwacyjne można podejmować po odłączeniu zasilania. Do czyszczenia poszczególnych elementów nie stosować łatwopalnych rozpuszczalników Podczas wykonywania prac konserwacyjnych i naprawczych należy zachować czystość. Części oraz otwory należy zabezpieczyć przed brudem zakrywając je. Nie należy w jakikolwiek sposób modyfikować urządzenia.

6 Urządzenie należy zatrzymać zawsze gdy istnieje podejrzenie nieprawidłowej jego pracy. Przed uruchomieniem urządzenia po konserwacji lub naprawie należy sprawdzić czy wszystkie części są na miejscu i zamocowane poprawnie. Nie należy uruchamiać docinarki bez założonej osłony narzędzia. 3. Zasilanie Docinarka D2000 jest przystosowana do napięcia sieciowego3-fazowego 380 VAC. Zasilanie powinno być doprowadzone kablem o przekroju nie mniejszym niż 2,5 mm2. Załączenie docinarki powinno poprzedzić upewnienie się, że załączenie nie spowoduje zagrożenia życia lub zdrowia osób trzecich, oględziny układu sterowania. Załaczenia/ wyłączenia powinny dokonywać jedynie osoby do tego uprawnione. 3.1 Połączenia elektryczne System elektryczny instalowany w naszych maszynach zapewnia maksimum bezpieczeństwa i spełnia wszystkie wymogi bezpieczeństwa obowiązujące w Europie 89/398/EC i 91/368/EC. Zastosowanie i dokładne przestrzeganie następujących zaleceń pozwoli uniknąć zniszczeń i problemów w funkcjonowaniu spowodowanych niewłaściwym połączeniem elementów elektrycznych. Jeśli kabel zasilający musi być przedłużony, trzeba wziąć pod uwagę, że średnica kabla musi być następująca: MOC SILNIKA Trójfazowy 380 V, 2-3 kw WYMIARY KABLA Kabel 5 x 4 mm2 DŁUGOŚĆ KABLA do 50 metrów Uwaga: w przypadku posiadania dłuższego kabla, należy podwoić jego średnicę. ELEKTRYCZNE UZIEMIENIE (żółty kabel) musi być podłączone przed włączeniem maszyny. Docinarka posiada system ochraniający silnik. Ten system chroni silnik przed przegrzaniem w przypadku nadmiernego napięcia, temperatury, zbyt wysokiego lub niewystarczającego napięcia. W takim wypadku, silnik jest automatycznie wyłączany. Należy poczekać 2 lub 3 minuty aż się schłodzi, a następnie ponownie załączyć urządzenie i silnik. 4. Środowisko pracy Docinarka D2000 jest przeznaczona do warunków przemysłowej produkcji wyrobów z kamienia budowlanego. Obszar w pobliżu urządzenia musi być utrzymywany w porządku i pozbawiony wszelkich przeszkód utrudniających prawidłowy dostęp i wykonywanie czynności technologicznych. Urządzenie powinno stać na równym i stabilnym podłożu, w terenie otwartym powinno pracować pod zadaszeniem tylko przy dodatnich temperaturach ze względu na obieg wody wykorzystywany w procesie cięcia kamienia. 4.1 Oświetlenie W miejscu pracy urządzenia jest wymagane prawidłowe oświetlenie ogólne o parametrach określonych przez obowiązujące przepisy bezpieczeństwa. 4.2 Emisja dźwięku Aby określić siłę dźwięku wytwarzanego przez docinarkę D2000, określiliśmy poziom emisji dźwięku emitowanego przez maszynę.

7 Oceniliśmy poziom hałasu w decybelach db, a podczas funkcjonowania obliczyliśmy moc dźwięku otrzymując następujące rezultaty: poziom hałasu - 93,9 db Ocena została dokonana w następujących warunkach: 1. diamentowy dysk, segmentowany na 300 mm 2. Cięcie wykonywane na granicie o grubości 30 mm (20 małych kamieni i 10 z betonu). Ocena mocy dźwięku została dokonana na podstawie analizy czynników takich jak: miejsce w którym dokonywana jest ocena, absorbcja dźwięku na gruncie i inne, które mogą wpływać na ocenę i rezultaty. Ta ocena daje nam pewność, że na podstawie uzyskanych wartości margines błędu pomiarowego sięga 3 db(a). 5. Instrukcja obsługi UWAGA! Obsługujący Docinarkę 2000 musi pracować w słuchawkach ochronnych Użytkownicy instrukcji to personel obsługowy, nadzór produkcyjny i służby utrzymania ruchu. Wraz z dostarczonym urządzeniem przekazano jedną kopie instrukcji. Dalsze kopie użytkownik może zamawiać u producenta. Instrukcja odzwierciedla stan urządzenia w chwili jego wyprodukowania. Instrukcja obowiązuje przez cały okres użytkowania urządzenia. Zabrania się kopiowania całości bądź fragmentów instrukcji, celem uniknięcia posługiwania się częściowa dokumentacją, która nie została zaktualizowana bądź zatwierdzona. Producent nie jest zobowiązany do aktualizowania instrukcji w przypadku modyfikacji urządzeń zbudowanych w okresie późniejszym. Producent aktualizuje instrukcje jeżeli stwierdzono występowanie błędu lub pominięcie ważnych kwestii w dotychczasowej instrukcji lub dokonano modyfikacji oryginalnego systemu. Drobne błędy lub przeoczenia, postrzegania jako ważne dla bezpieczeństwa i prawidłowego funkcjonowania urządzenia będą zamieszczane w poprawkach. Zaktualizowana instrukcja zastąpi dotychczasowe kopie, które należy przesłać producentowi w celu ich zniszczenia. Zaktualizowane kopie oznaczane będą kolejnymi literami ( A, B...). Litera A odpowiada pierwszej edycji. W przypadku cedowania urządzenia należy powiadomić producenta o przeniesieniu praw własności. Wszelkie sugestie przydatne do lepszego zrozumienia instrukcji należy kierować do producenta. UWAGA! Producent nie ponosi odpowiedzialności w przypadku niewłaściwego użytkowania maszyny i niestosowania instrukcji. 5.1 Pierwsze uruchomienie Instalacja urządzenia przeprowadzana jest przez producenta. Poprzedza ją szkolenie z zakresu obsługi i eksploatacji urządzenia. W przypadku instalacji urządzenia przez użytkownika, gdy urządzenie wysyłane jest w całości zmontowane, musi on bezwzględnie zapoznać się z instrukcja obsługi i stosować się do wskazówek w niej zawartych. Czynności do wykonania: przetransportować urządzenie na miejsce pracy. Ustawić z dbałością o stabilność podłoża. Sprawdzić poprawność mocowań poszczególnych elementów maszyny. wykonać instalację elektryczną zgodnie z normami i zasadami bezpieczeństwa. Instalacja elektryczna nie jest przedmiotem niniejszego opracowania. wykonać pomiar i odbiór instalacji elektrycznej Założyć narządzie i napełnić wannę wodą dokonać podłączenia do sieci elektrycznej upewnić się co do właściwego kierunku obrotów narzędzia

8 przeprowadzić uruchomienie próbne bez obciążeń Ocenić czy praca urządzenia jest równomierna bez drgań i wstrząsów. W czasie próbnej pracy spowodować kilkakrotne wyłączenie i włączenie. Sprawdzić czy nie występuje grzanie się silnika. Próby pod obciążeniem przeprowadzić po pozytywnym wyniku rozruchu bez obciążenia W razie kłopotów skontaktować się z producentem Próbę pod obciążeniem należy prowadzić w rzeczywistych warunkach pracy z zastosowaniem całości procesu technologicznego. Celem tej próby jest kontrola pracy urządzenia w warunkach eksploatacyjnych. W czasie prób należy obserwować prawidłowość cięcia kamienia poddawanego obróbce. Szczególna uwagę należy zwrócić na to, czy przy normalnej pracy nie występują drgania, napęd rusza płynnie czy silnik nie grzeje się ponad miarę. Jeżeli w wyniku przeprowadzonych prób nie wystąpiły żadne nieprawidłowości w pracy urządzenia można podpisać protokół odbiorczy. Montaż dysku (bardzo ważne). Należy sprawdzić czy średnica środka piły jest idealnie dopasowana do wału obrotowego. Dopasuj dysk poprzez zaciśnięcie oprawy (obracać w lewo). Pamiętaj o wycentrowaniu dysku zanim zostanie dokręcony. Kierunek obrotów musi być taki jak wskazany na osłonie 5.2 Uruchamianie Uruchamianie docinarki D2000 powinno odbywać się według ustalonych przez użytkownika procedur technologicznych zwracając uwagę na właściwą kolejność czynności zapewniających właściwa technologię produkcji oraz zachowanie warunków bezpieczeństwa obsługi. Uruchomienie polega na włączeniu zasilania za pomocą włączników umieszczonych na maszynie. W razie zauważenia nieprawidłowości w działaniu urządzenia przerwać pracę urządzenia i usunąć przyczynę zakłócenia. 5.3 Realizacja cięcia Suport docinarki D2000 może ciąć w dwóch różnych pozycjach: A. 90 stopni Proste cięcie. Pozycja dysku pionowa. Ustaw dysk przed materiałem, który ma być cięty, korzystając z przycisków operatorskich uruchom docinarkę. Pamiętaj o właściwym opuszczeniu narzędzia. B. 45 stopni Docinanie. Pozycja dysku pod kątem Docinarka 2000 pochyla się do kąta 45 stopni. Aby uzyskać tą pozycję, poluzuj boczne mocowanie przytrzymujące suport umieszczone po obu stronach maszyny. Ustaw żądany kąt, dalej postępuj jak przy prostym cięciu. Nie wykonuj cięć w szybki sposób. W przeciwnym razie, możesz naruszyć elastyczność dysku. Jako rezultat tego, cięcie będzie wadliwe a dysk może pęknąć. Docinarka 2000 posiada wannę umożliwiającą pracę wody w obiegu zamkniętym. Zbiornik na wodę zawiera wodę do chłodzenia podczas cięcia. Najlepiej dosyć często sprawdzać poziom wody. Poziom wody musi być zawsze na tyle wysoki aby zakrywać pompę kiedy pracuje. Podłączenie wody można wykonać również z niezależnej sieci przy czym pamiętać należy o odłączeniu pompki wody i o wyjęciu korka z wanny. Jeśli utrzymasz obieg wody w czystości, bez osadów i resztek materiału, unikniesz szkód. Pompa posiada niezależny wyłącznik. Jeżeli wykorzystuje się wodę w obiegu otwartym ciśnienie wody powinno wynosić minimum 4 atm. a jej przepływ wynosić ok. 15 litr/min. Jest to wymagane do osiągnięcia właściwej i wydajnej pracy maszyny. UWAGA! Właściwe podawanie wody i jej czystość jest bardzo istotne dla żywotności narzędzi oraz końcowego efektu pracy.

9 DIAMENTOWE DYSKI, NARZĘDZIA DO CIĘCIA Diamentowe dyski są delikatnymi narzędziami które potrzebują solidnej maszyny do wyeliminowania wibracji (główne zagrożenie dla tarcz diamentowych). Na rynku dostępny jest szeroki zakres dysków do cięcia poszczególnych materiałów. (kamień, cegła, cement, terakota, etc.) 1. NIGDY NIE TNIJ żelaza lub drewna diamentowym dyskiem. 2. Dysk pęka tylko wtedy jeśli jest nieprawidłowo użytkowany. Używaj narzędzi polecanych przez producenta aby osiągnąć zadowalające efekty co do jakości cięcia. Rekomendujemy stosowanie sprawdzonych oryginalnych i markowych narzędzi. 5.4 Zatrzymywanie W Docinarce D2000 cięcie odbywa się w sposób automatyczny. Normalne zatrzymanie następuje po zakończeniu cyklu pracy poprzez wyłączenie wyłącznika umieszczonego na maszynie. Jeżeli maszyna nie zostanie zatrzymana w sposób normalny jej wyłączenie nastąpi po dojechaniu do wyłącznika krańcowego. Wyłączenie awaryjne następuje poprzez odcięcie prądu wyłacznikiem awaryjnym zainstalowanym na szafce sterującej. 5.5 Czynności eksploatacyjne Docinarka 2000 powinna być obsługiwana przez wykwalifikowanego pracownika wyznaczonego przez kierownictwo techniczne zakładu. Obsługujący odpowiedzialny jest za utrzymanie urządzenia w czystości i zdolności ruchowej oraz za przestrzeganie przepisów bezpieczeństwa pracy przez siebie i współpracowników. Do zadań obsługi należy: przygotowanie docinarki do pracy poprzez oczyszczenie wg zasad i środkami zgodnymi z technologią produktu, zakładanie narzędzi i ustawienie materiału włączanie i wyłączanie procesu ciecia usuwanie odpadków, czyszczenie i przygotowanie do następnego procesu cięcia sprawdzanie napędu (temperatura pracy, objawy wizualne i akustyczne( i innych elementów urządzenia (szczelność połączeń, funkcjonowanie obiegu wody) utrzymanie maszyny i jej otoczenia w czystości 5.6 Instrukcja transportu Od momentu wyprodukowania do momentu montażu u użytkownika, urządzenie traktowane jest jako nieruchomy obiekt. Wszystkie czynności załadowczo-wyładowcze i transportowe zaplanowane i wykonane muszą być stosownie do zasad używanych przy takich obiektach. Po rozpakowaniu maszyny proszę sprawdzić czy nie została ona uszkodzona i czy nie brakuję żadnych jej części lub elementów. W takim przypadku nie podłączaj maszyny lecz niezwłocznie powiadom firmę spedycyjną i skontaktuj się z dostawcą. Maszynę należy transportować w stanie zmontowanym, w pozycji poziomej przy odpowiednim zabezpieczeniu chroniącym przed szkodami transportowymi. 5.7 Wycofanie z eksploatacji Przy wycofaniu maszyny z eksploatacji należy wyłączyć zasilanie odciąć i rozłączyć wszelkie połączenia elektryczne, zniszczyć tabliczkę znamionową maszynę zezłomować. 5.8 Niewłaściwe użytkowanie Przez niewłaściwe użytkowanie urządzenia rozumie się następujące przypadki: nie przestrzeganie lub nieodpowiednie posługiwanie się aktualnymi przepisami bezpieczeństwa; nieprzestrzeganie instrukcji producenta;

10 niewłaściwy montaż i instalacja urządzenia; niewłaściwa instalacja urządzenia dokonana po czynnościach konserwacyjnych nieodpowiednia konserwacja urządzenia; modyfikacja urządzenia bez wcześniejszego omówienia i upoważnienia producenta; używanie części zamiennych, które nie są oryginalne bądź zalecane przez producenta; praca przy urządzeniu niedoświadczonego personelu, nie zaznajomionego z przepisami; zdarzenia losowe, takie jak pożar, powódź itp., które mogą powodować utratę pierwotnych właściwości urządzenia; uszkodzenia maszyny lub jej struktury; prace konserwacyjne dokonywane z częściami będącymi w ruchu; przebywanie osób nieupoważnionych w strefie niebezpieczeństwa podczas pracy urządzenia; 6. Konserwacja UWAGA! Przy oględzinach, konserwacji i naprawach należy obowiązkowo odłączyć zasilanie, lub w przypadku wyłącznika głównego wyłączyć i zawiesić na nim tabliczkę UWAGA NAPRAWA NIE WŁĄCZAĆ W celu zapewnienia bezawaryjnej pracy docinarki należy starannie i systematycznie prowadzić jej konserwację. Szczególną uwagę zwracać należy na stan prowadnicy po których porusza się suport z narzędziem. Czyść maszynę tak często jak jest to konieczne w celu zapobiegnięcia sytuacji gdy zanieczyszczenia i kurz gromadzą się w wodzie. Jeśli się tak stanie, pompa wodna może zostać zablokowana i uszkodzić się. Po jednodniowym użytkowaniu, poleca się przełączenie pompy na pobór czystej wody na co najmniej minutę. W ten sposób eliminujesz pozostawanie zanieczyszczeń na stałe w obiegu wewnętrznym. W każdym wypadku, po całodziennej pracy, aby uniknąć uszkodzeń, wyjmij pompę wodną ze zbiornika. Jeśli tego nie zrobisz, maź która się wytwarza przez osady z kurzu może się gromadzić na ramionach turbiny, hamując jej obroty. Przed przystąpieniem do jakichkolwiek prac przy maszynie, trzeba sprawdzić czy odłączone jest zasilanie prądem. Maszyna zbudowana została z uwzględnieniem możliwie jak najmniejszej ingerencji użytkownika co do jej obsługi i wykonywania przeglądów. Baczne zwracanie uwagi na okresowe czyszczenie maszyny oraz stosowanie się do prostych wymienionych powyżej czynności w efekcie zaowocuje bezpieczną pracą i wydłużoną żywotnością maszyny. W codziennym użytkowaniu należy zwrócić uwagę na każdorazowe dokładne umycie maszyny po skończonej pracy. Konserwacji bieżącej dokonuje pracownik obsługujący urządzenie wykorzystując przerwy w pracy wynikające z charakteru eksploatacji docinarki. 6.1 Harmonogram przeglądów i remontów Jedną z podstawowych zasad właściwej eksploatacji docinarki jest dozór nad pracą. W porę zauważone i usunięte nawet drobne nieprawidłowości mogą zapobiec groźnym następstwom jakimi są wszelkiego rodzaju awarie urządzenia. Oprócz wyżej opisanych zabiegów konserwacyjno-obsługowych zaleca się przeprowadzanie pełniejszych przeglądów okresowych co najmniej raz w roku. Celem przeglądu okresowego jest wizualne zbadanie wszystkich zespołów i części w zakresie ich funkcjonowania oraz pod kątem wykrycia ich zużycia, wynikającego z trudnych warunków pracy. Do czynności kontrolnych należy: kontrola pracy napędu narzędzia i stosowanie się do wytycznych producenta

11 co 3 miesiące sprawdzenie stanu łożysk Przy stwierdzeniu naprawialnych usterek, użytkownik może we własnym zakresie dokonywać wymiany części lub drobnych napraw. W przypadku stwierdzenia jakichkolwiek nieprawidłowości w pracy maszyny należy skontaktować się z serwisem. Cykl przeglądów lp Okres Zakres czynności uwagi 1 Po pierwszych 40 godzinach pracy 2 Po miesiącu pracy urzadzenia Starannie usunąć wszelkie zanieczyszczenia z części ślizgowych i tocznych skontrolować wszystkie połączenia mechaniczne ( śruby, przeguby, spoiny) skontrolować stan osłon skontrolować sten łożysk skontrolować stan przewodów elektrycznych przesmarować prowadnice toczne Wykonać wszystkie czynności podane dla konserwacji po 40 godzinach pracy Cykl remontów lp Okres Zakres czynności uwagi 1 Remont średni co 2400 godzin pracy 2 Remont główny Co 4800 godzin lub co 3 lata Starannie usunąć wszelkie zanieczyszczenia z części ślizgowych i tocznych skontrolować wszystkie połączenia mechaniczne ( śruby, przeguby, spoiny) skontrolować stan osłon skontrolować sten łożysk skontrolować stan przewodów elektrycznych i przyłączy elektrycznych w tym przeprowadzić badania w zakresie rezystancji izolacji i skuteczności zastosowania systemu ochrony przeciwporażeniowej ale nie rzadziej niż raz w roku przesmarować prowadnice toczne Demontaż urządzenia Czyszczenie i mycie wszystkich części Weryfikacja podzespołów wymiana okablowania i węży wodnych montaż urządzenia regulacja urządzenia malowanie urządzenia przeprowadzić badania w zakresie rezystancji izolacji i skuteczności zastosowania systemu ochrony przeciwporażeniowej. Po remoncie kapitalnym należy przeprowadzić odbiór próbny docinarki. Okres pomiędzy remontami może być przedłużony tylko w przypadku, jeżeli stan pozwala na jej dalsza pracę po przeprowadzeniu remontu średniego. 6.2 Obsługa Obsługujący musi posiadać doświadczenie w obsłudze podobnych urządzeń a przynajmniej w pracy z urządzeniami napędzanymi silnikami elektrycznymi. Osoby bez doświadczenia mogą obsługiwać urządzenie jedynie pod nadzorem osób kompetentnych. Ponadto obsługujący musi być zapoznany z ryzykiem wynikającym z obsługi urządzenia i niniejsza instrukcją.

12 7. Rozwiązywanie problemów PRZEGLĄD MOŻLIWYCH PROBLEMÓW TECHNICZNYCH I ICH ROZWIĄZAŃ USZKODZENIE MOŻLIWA PRZYCZYNA MOŻLIWE ROZWIĄZANIA Silnik nie ma mocy Maszyna nastawiona na cięcie pod kątem 90 stopni nie wykonuje prostego cięcia Niskie napięcie Złe podłączenie Niewłaściwy dysk (oszacuj jego twardość) Maszyna nie jest wypoziomowana Przymiary nie są prostopadłe do dysku Luz w głowicy silnika Zwiększyć średnicę kabla, albo w jego przypadku, znaleźć rozwiązanie na niskie napięcie, które może być spowodowane głównym zasilaczem Sprawdź czy silnik jest podłączony do takiego samego napięcia jak główny zasilacz Zmień dysk. Umieść właściwy dysk do cięcia danego materiału (wybierz cieńszy) Wypoziomować maszynę Poluzuj śrubki i połóż przymiary nachylone w prawo z dyskiem. Dokręć śrubki. Popraw luz zgodnie z instrukcjami Wymień ruchomy most. Ruchomy most skrzywiony z powodu uderzenia Dysk utracił swoją moc cięcia Pompa wodna nie pracuje Stępienie warstwy diamentu na pile Tnij kilka razy materiał ścierny (kamionka, beton, szmergiel) Śmigło jest zablokowane Odkręć śruby z pokrywy i usuń zanieczyszczenia blokujące śmigło. Docinanie jest wadliwe Pompa jest spalona Pompa jest źle podłączona Ruchomy most skrzywiony z powodu uderzenia Ruchomy most nie jest równoległy do podstawy Używanie dysku głównie lub jedynie do dociania Wymień pompę Podłącz właściwie (zobacz instrukcję obsługi). Jeśli jest spalona, musisz ją wymienić. Wymień ruchomy most, Wyreguluj śrubki prowadnicy w taki sposób że ruchomy most pozostaje równoległy do podstawy w pozycji prawego cięcia (90 stopni) Tnij materiały ścierające (szmergiel, beton) kilka razy używając prostego cięcia lub zmieniając dysk jeśli jest taka potrzeba

13 USZKODZENIE MOŻLIWA PRZYCZYNA MOŻLIWE ROZWIĄZANIA Suport jest luźny lub zablokowany Problemy z zasilaniem 8. Wykaz części Złe łożyska Silnik jest spalony. Zasilanie jest źle podłączone. Wymień łożyska zgodnie z instrukcjami (patrz spis części) Wymień silnik. Podłącz zgodnie ze schematem elektrycznym. Nazwa części Umiejscowienie ilość Rolki Suport narzędzia 4 Prowadnice Prowadzenie suportu 1 Pompka wody Wanna stołu 1 Silnik narzędzia Suport narzędzia 1 9. Oświadczenie o zapoznaniu się z instrukcją My, niżej podpisani, stwierdzamy, że zostaliśmy zapoznani z niniejszą instrukcją, którą zobowiązujemy się przestrzegać w codziennej pracy Lp. Data Imię i nazwisko Stanowisko Podpis
