DOKUMENTACJA PROJEKTOWA WYBIEGI DLA TAKINÓW W OGRODZIE ZOOBOTANICZNYM W TORUNIU

Transkrypt

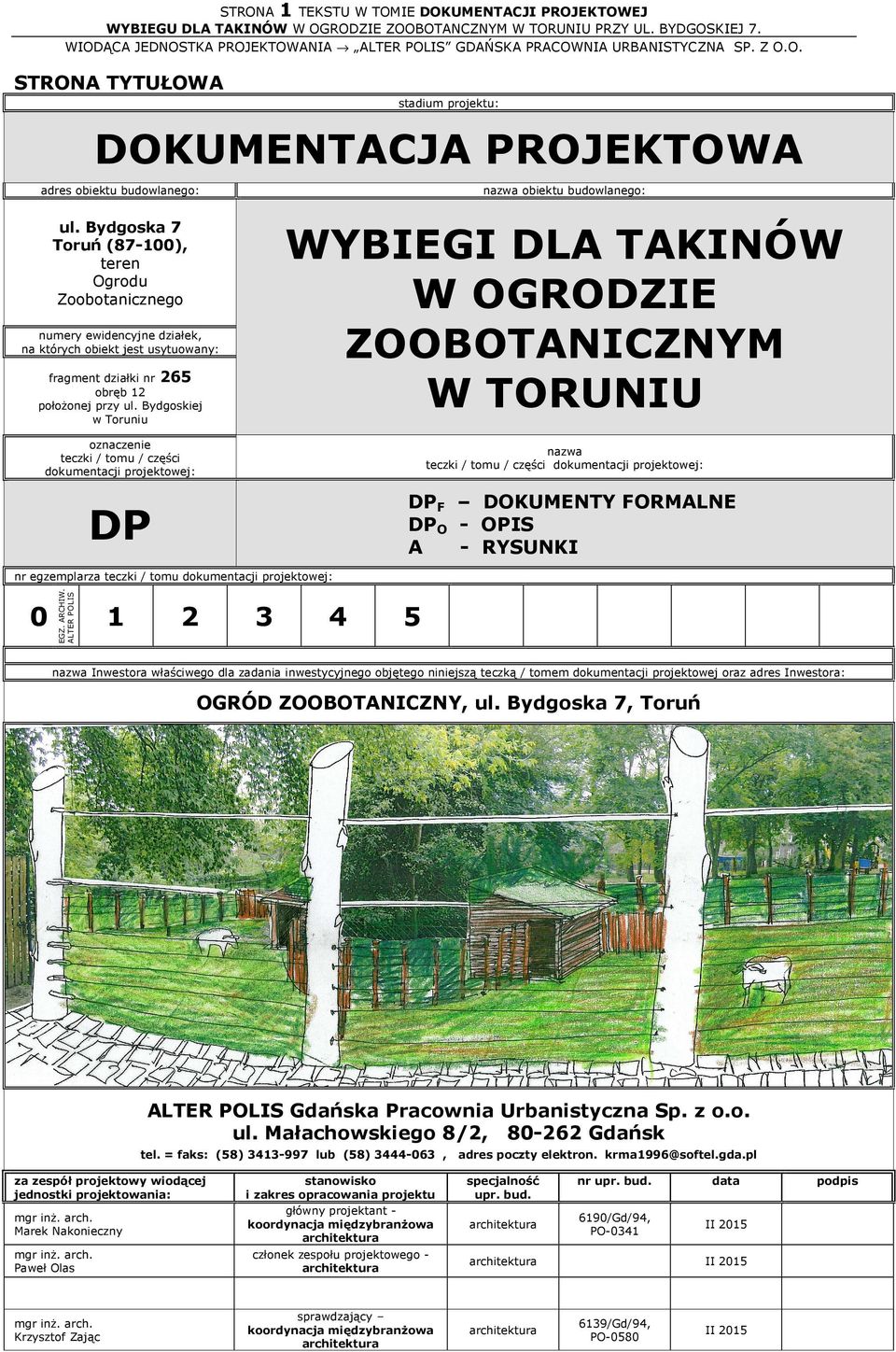

1 STRONA 1 TEKSTU W TOMIE DOKUMENTACJI PROJEKTOWEJ STRONA TYTUŁOWA stadium projektu: DOKUMENTACJA PROJEKTOWA adres obiektu budowlanego: nazwa obiektu budowlanego: ul. Bydgoska 7 Toruń (87-100), teren Ogrodu Zoobotanicznego WYBIEGI DLA TAKINÓW W OGRODZIE ZOOBOTANICZNYM W TORUNIU numery ewidencyjne działek, na których obiekt jest usytuowany: fragment działki nr 265 obręb 12 położonej przy ul. Bydgoskiej w Toruniu oznaczenie teczki / tomu / części dokumentacji projektowej: nazwa teczki / tomu / części dokumentacji projektowej: DPF DOKUMENTY FORMALNE DPO - OPIS A - RYSUNKI DP 0 EGZ. ARCHIW. ALTER POLIS nr egzemplarza teczki / tomu dokumentacji projektowej: nazwa Inwestora właściwego dla zadania inwestycyjnego objętego niniejszą teczką / tomem dokumentacji projektowej oraz adres Inwestora: OGRÓD ZOOBOTANICZNY, ul. Bydgoska 7, Toruń ALTER POLIS Gdańska Pracownia Urbanistyczna Sp. z o.o. ul. Małachowskiego 8/2, Gdańsk tel. = faks: (58) lub (58) , za zespół projektowy wiodącej jednostki projektowania: mgr inż. arch. Marek Nakonieczny mgr inż. arch. Paweł Olas mgr inż. arch. Krzysztof Zając stanowisko i zakres opracowania projektu główny projektant koordynacja międzybranżowa architektura adres poczty elektron. krma1996@softel.gda.pl specjalność upr. bud. architektura członek zespołu projektowego architektura architektura sprawdzający koordynacja międzybranżowa architektura architektura nr upr. bud. data 6190/Gd/94, PO-0341 II 2015 II /Gd/94, PO-0580 II 2015 podpis

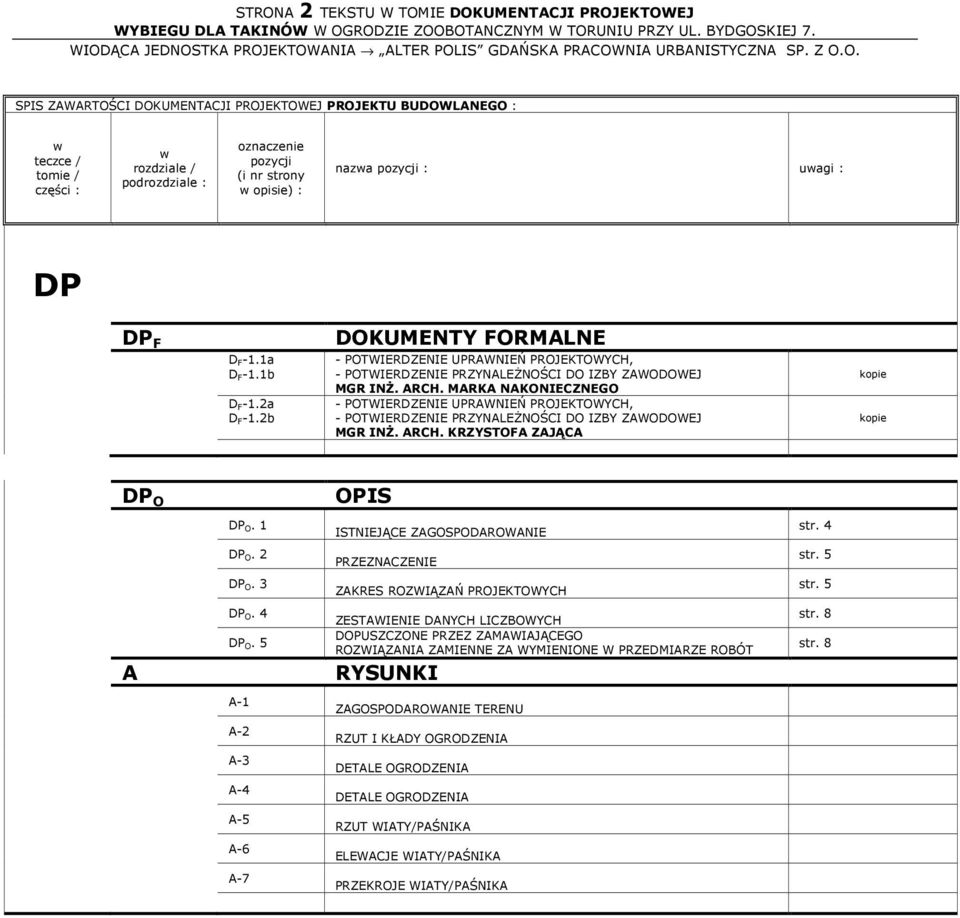

2 STRONA 2 TEKSTU W TOMIE DOKUMENTACJI PROJEKTOWEJ SPIS ZAWARTOŚCI DOKUMENTACJI PROJEKTOWEJ PROJEKTU BUDOWLANEGO : w teczce / tomie / części : w rozdziale / podrozdziale : oznaczenie pozycji (i nr strony w opisie) : nazwa pozycji : uwagi : DP DP F DF-1.1a DF-1.1b DF-1.2a DF-1.2b DOKUMENTY FORMALNE - POTWIERDZENIE UPRAWNIEŃ PROJEKTOWYCH, - POTWIERDZENIE PRZYNALEŻNOŚCI DO IZBY ZAWODOWEJ MGR INŻ. ARCH. MARKA NAKONIECZNEGO - POTWIERDZENIE UPRAWNIEŃ PROJEKTOWYCH, - POTWIERDZENIE PRZYNALEŻNOŚCI DO IZBY ZAWODOWEJ MGR INŻ. ARCH. KRZYSTOFA ZAJĄCA kopie kopie DP O OPIS DPO. 1 ISTNIEJĄCE ZAGOSPODAROWANIE str. 4 DPO. 2 PRZEZNACZENIE str. 5 DPO. 3 ZAKRES ROZWIĄZAŃ PROJEKTOWYCH str. 5 A DPO. 4 DPO. 5 ZESTAWIENIE DANYCH LICZBOWYCH DOPUSZCZONE PRZEZ ZAMAWIAJĄCEGO ROZWIĄZANIA ZAMIENNE ZA WYMIENIONE W PRZEDMIARZE ROBÓT RYSUNKI str. 8 str. 8 A-1 ZAGOSPODAROWANIE TERENU A-2 RZUT I KŁADY OGRODZENIA A-3 DETALE OGRODZENIA A-4 DETALE OGRODZENIA A-5 RZUT WIATY/PAŚNIKA A-6 ELEWACJE WIATY/PAŚNIKA A-7 PRZEKROJE WIATY/PAŚNIKA

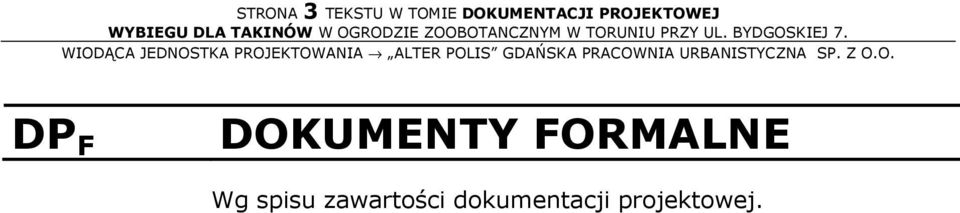

3 STRONA 3 TEKSTU W TOMIE DOKUMENTACJI PROJEKTOWEJ DP F DOKUMENTY FORMALNE Wg spisu zawartości dokumentacji projektowej.

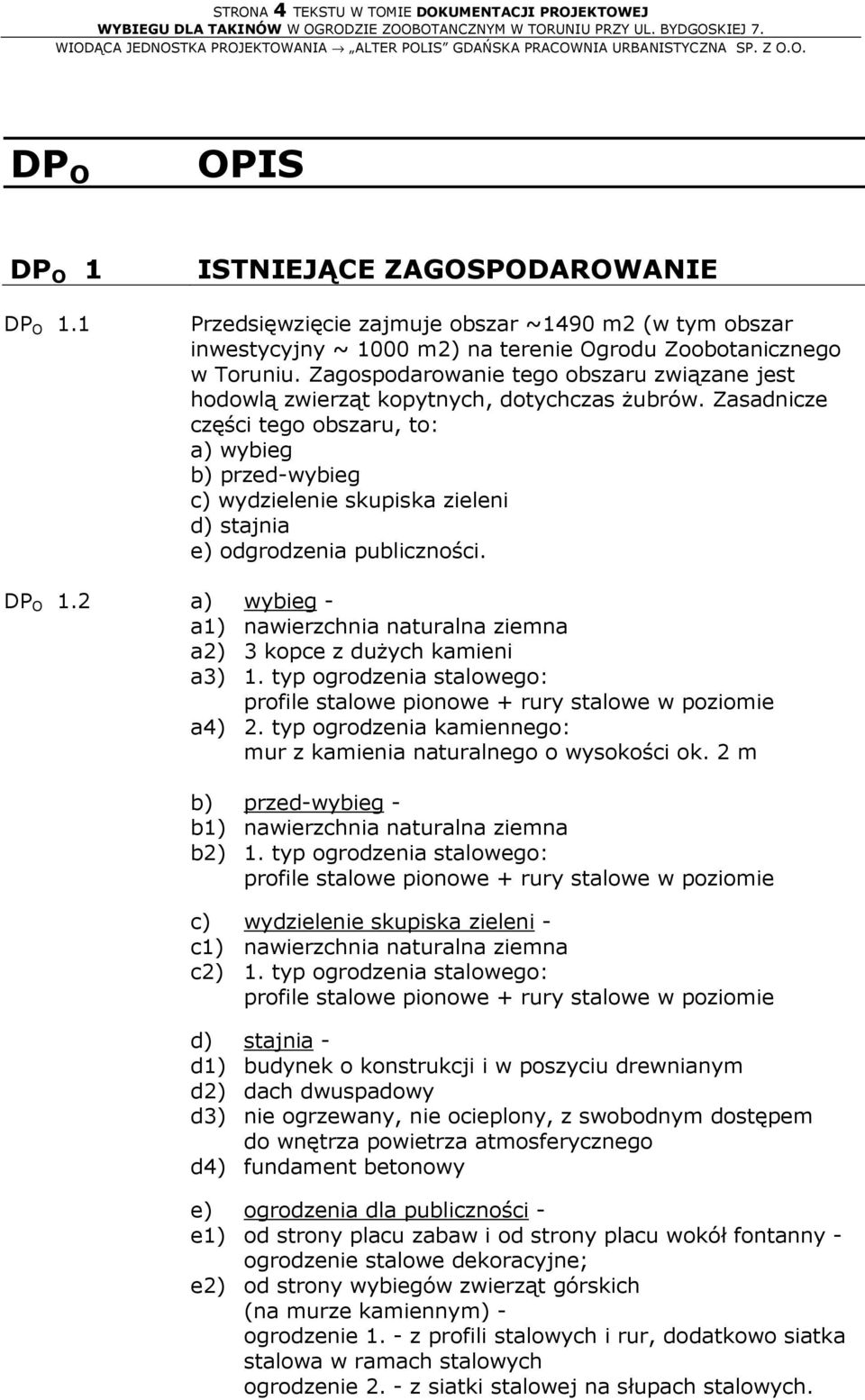

4 STRONA 4 TEKSTU W TOMIE DOKUMENTACJI PROJEKTOWEJ DP O OPIS DP O 1 DP O 1.1 ISTNIEJĄCE ZAGOSPODAROWANIE Przedsięwzięcie zajmuje obszar ~1490 m2 (w tym obszar inwestycyjny ~ 1000 m2) na terenie Ogrodu Zoobotanicznego w Toruniu. Zagospodarowanie tego obszaru związane jest hodowlą zwierząt kopytnych, dotychczas żubrów. Zasadnicze części tego obszaru, to: a) wybieg b) przed-wybieg c) wydzielenie skupiska zieleni d) stajnia e) odgrodzenia publiczności. DP O 1.2 a) wybieg - a1) nawierzchnia naturalna ziemna a2) 3 kopce z dużych kamieni a3) 1. typ ogrodzenia stalowego: profile stalowe pionowe + rury stalowe w poziomie a4) 2. typ ogrodzenia kamiennego: mur z kamienia naturalnego o wysokości ok. 2 m b) przed-wybieg - b1) nawierzchnia naturalna ziemna b2) 1. typ ogrodzenia stalowego: profile stalowe pionowe + rury stalowe w poziomie c) wydzielenie skupiska zieleni - c1) nawierzchnia naturalna ziemna c2) 1. typ ogrodzenia stalowego: profile stalowe pionowe + rury stalowe w poziomie d) stajnia - d1) budynek o konstrukcji i w poszyciu drewnianym d2) dach dwuspadowy d3) nie ogrzewany, nie ocieplony, z swobodnym dostępem do wnętrza powietrza atmosferycznego d4) fundament betonowy e) ogrodzenia dla publiczności - e1) od strony placu zabaw i od strony placu wokół fontanny - ogrodzenie stalowe dekoracyjne; e2) od strony wybiegów zwierząt górskich (na murze kamiennym) - ogrodzenie 1. - z profili stalowych i rur, dodatkowo siatka stalowa w ramach stalowych ogrodzenie 2. - z siatki stalowej na słupach stalowych.

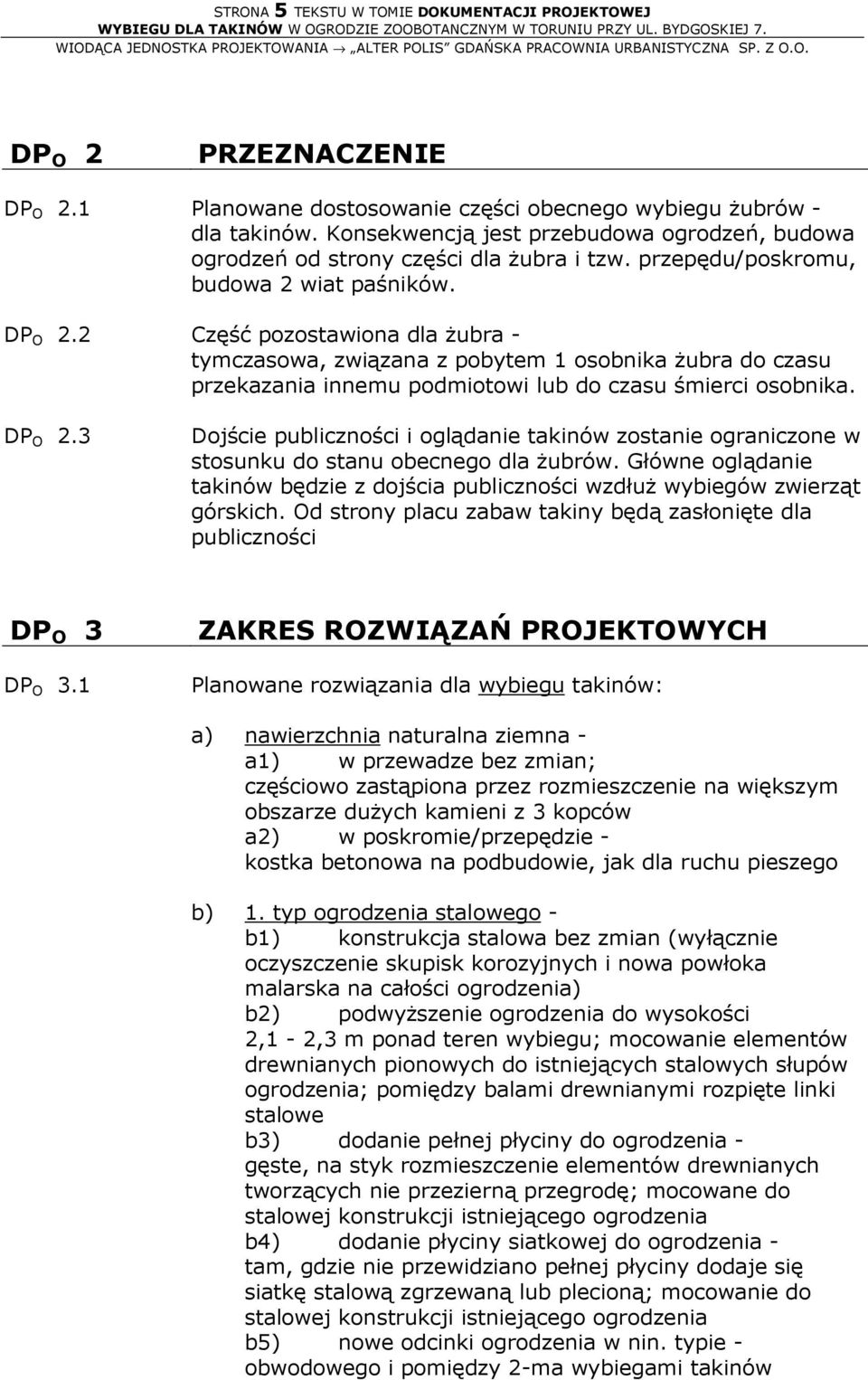

5 STRONA 5 TEKSTU W TOMIE DOKUMENTACJI PROJEKTOWEJ DP O 2 PRZEZNACZENIE DP O 2.1 Planowane dostosowanie części obecnego wybiegu żubrów - dla takinów. Konsekwencją jest przebudowa ogrodzeń, budowa ogrodzeń od strony części dla żubra i tzw. przepędu/poskromu, budowa 2 wiat paśników. DP O 2.2 Część pozostawiona dla żubra - tymczasowa, związana z pobytem 1 osobnika żubra do czasu przekazania innemu podmiotowi lub do czasu śmierci osobnika. DP O 2.3 Dojście publiczności i oglądanie takinów zostanie ograniczone w stosunku do stanu obecnego dla żubrów. Główne oglądanie takinów będzie z dojścia publiczności wzdłuż wybiegów zwierząt górskich. Od strony placu zabaw takiny będą zasłonięte dla publiczności DP O 3 DP O 3.1 ZAKRES ROZWIĄZAŃ PROJEKTOWYCH Planowane rozwiązania dla wybiegu takinów: a) nawierzchnia naturalna ziemna - a1) w przewadze bez zmian; częściowo zastąpiona przez rozmieszczenie na większym obszarze dużych kamieni z 3 kopców a2) w poskromie/przepędzie - kostka betonowa na podbudowie, jak dla ruchu pieszego b) 1. typ ogrodzenia stalowego - b1) konstrukcja stalowa bez zmian (wyłącznie oczyszczenie skupisk korozyjnych i nowa powłoka malarska na całości ogrodzenia) b2) podwyższenie ogrodzenia do wysokości 2,1-2,3 m ponad teren wybiegu; mocowanie elementów drewnianych pionowych do istniejących stalowych słupów ogrodzenia; pomiędzy balami drewnianymi rozpięte linki stalowe b3) dodanie pełnej płyciny do ogrodzenia - gęste, na styk rozmieszczenie elementów drewnianych tworzących nie przezierną przegrodę; mocowane do stalowej konstrukcji istniejącego ogrodzenia b4) dodanie płyciny siatkowej do ogrodzenia - tam, gdzie nie przewidziano pełnej płyciny dodaje się siatkę stalową zgrzewaną lub plecioną; mocowanie do stalowej konstrukcji istniejącego ogrodzenia b5) nowe odcinki ogrodzenia w nin. typie - obwodowego i pomiędzy 2-ma wybiegami takinów

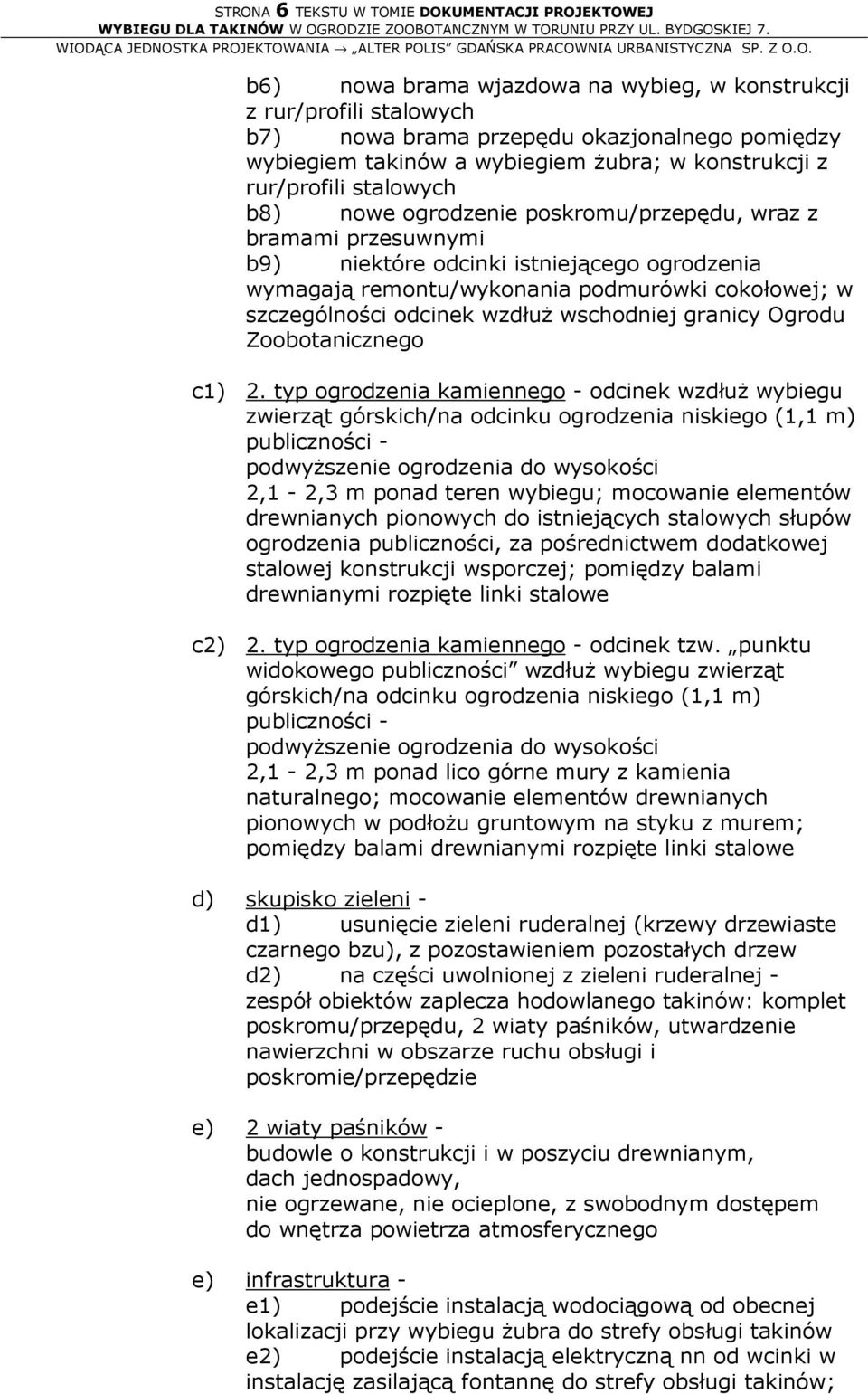

6 STRONA 6 TEKSTU W TOMIE DOKUMENTACJI PROJEKTOWEJ b6) nowa brama wjazdowa na wybieg, w konstrukcji z rur/profili stalowych b7) nowa brama przepędu okazjonalnego pomiędzy wybiegiem takinów a wybiegiem żubra; w konstrukcji z rur/profili stalowych b8) nowe ogrodzenie poskromu/przepędu, wraz z bramami przesuwnymi b9) niektóre odcinki istniejącego ogrodzenia wymagają remontu/wykonania podmurówki cokołowej; w szczególności odcinek wzdłuż wschodniej granicy Ogrodu Zoobotanicznego c1) 2. typ ogrodzenia kamiennego - odcinek wzdłuż wybiegu zwierząt górskich/na odcinku ogrodzenia niskiego (1,1 m) publiczności - podwyższenie ogrodzenia do wysokości 2,1-2,3 m ponad teren wybiegu; mocowanie elementów drewnianych pionowych do istniejących stalowych słupów ogrodzenia publiczności, za pośrednictwem dodatkowej stalowej konstrukcji wsporczej; pomiędzy balami drewnianymi rozpięte linki stalowe c2) 2. typ ogrodzenia kamiennego - odcinek tzw. punktu widokowego publiczności wzdłuż wybiegu zwierząt górskich/na odcinku ogrodzenia niskiego (1,1 m) publiczności - podwyższenie ogrodzenia do wysokości 2,1-2,3 m ponad lico górne mury z kamienia naturalnego; mocowanie elementów drewnianych pionowych w podłożu gruntowym na styku z murem; pomiędzy balami drewnianymi rozpięte linki stalowe d) skupisko zieleni - d1) usunięcie zieleni ruderalnej (krzewy drzewiaste czarnego bzu), z pozostawieniem pozostałych drzew d2) na części uwolnionej z zieleni ruderalnej - zespół obiektów zaplecza hodowlanego takinów: komplet poskromu/przepędu, 2 wiaty paśników, utwardzenie nawierzchni w obszarze ruchu obsługi i poskromie/przepędzie e) 2 wiaty paśników - budowle o konstrukcji i w poszyciu drewnianym, dach jednospadowy, nie ogrzewane, nie ocieplone, z swobodnym dostępem do wnętrza powietrza atmosferycznego e) infrastruktura - e1) podejście instalacją wodociągową od obecnej lokalizacji przy wybiegu żubra do strefy obsługi takinów e2) podejście instalacją elektryczną nn od wcinki w instalację zasilającą fontannę do strefy obsługi takinów;

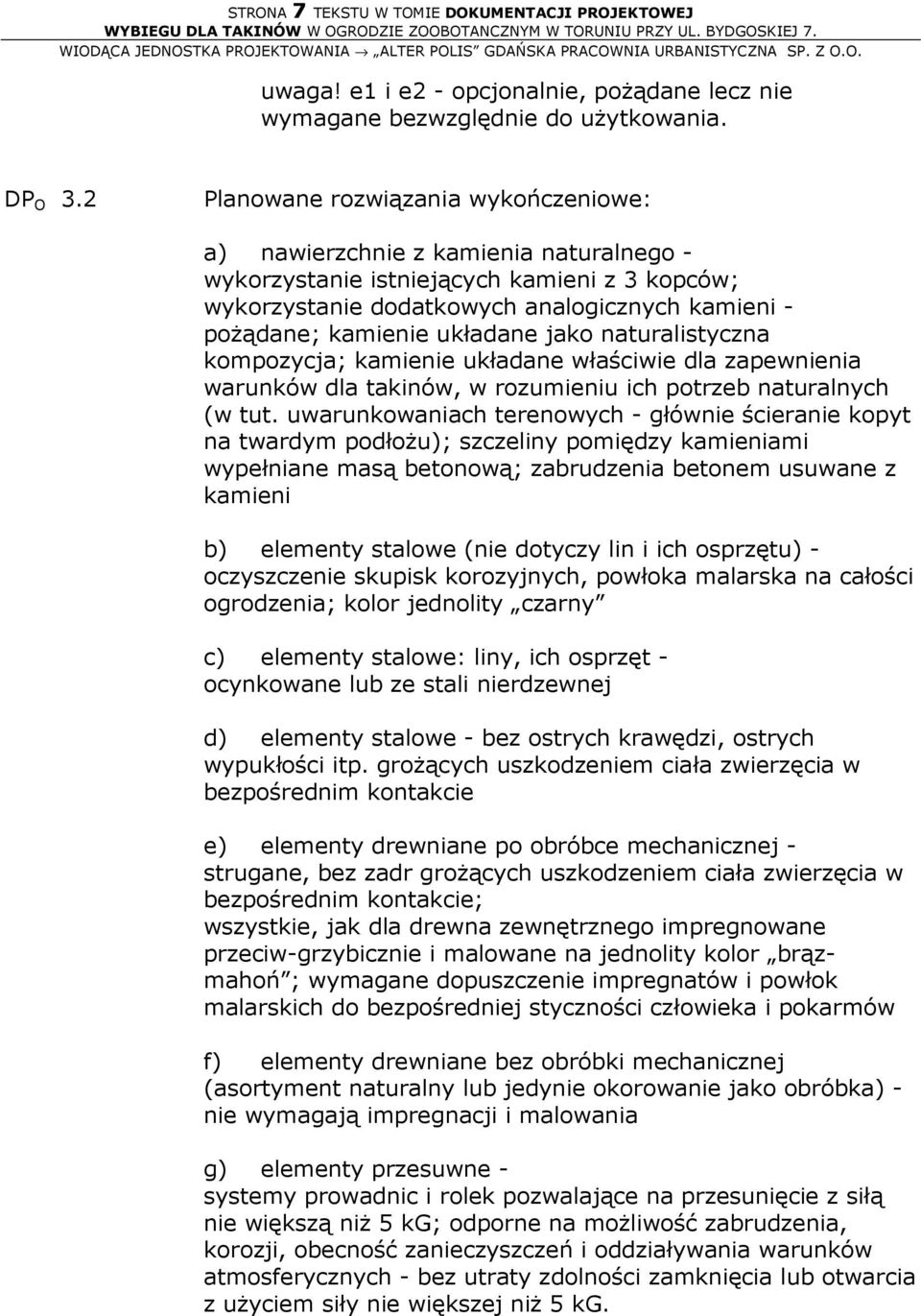

7 STRONA 7 TEKSTU W TOMIE DOKUMENTACJI PROJEKTOWEJ uwaga! e1 i e2 - opcjonalnie, pożądane lecz nie wymagane bezwzględnie do użytkowania. DP O 3.2 Planowane rozwiązania wykończeniowe: a) nawierzchnie z kamienia naturalnego - wykorzystanie istniejących kamieni z 3 kopców; wykorzystanie dodatkowych analogicznych kamieni - pożądane; kamienie układane jako naturalistyczna kompozycja; kamienie układane właściwie dla zapewnienia warunków dla takinów, w rozumieniu ich potrzeb naturalnych (w tut. uwarunkowaniach terenowych - głównie ścieranie kopyt na twardym podłożu); szczeliny pomiędzy kamieniami wypełniane masą betonową; zabrudzenia betonem usuwane z kamieni b) elementy stalowe (nie dotyczy lin i ich osprzętu) - oczyszczenie skupisk korozyjnych, powłoka malarska na całości ogrodzenia; kolor jednolity czarny c) elementy stalowe: liny, ich osprzęt - ocynkowane lub ze stali nierdzewnej d) elementy stalowe - bez ostrych krawędzi, ostrych wypukłości itp. grożących uszkodzeniem ciała zwierzęcia w bezpośrednim kontakcie e) elementy drewniane po obróbce mechanicznej - strugane, bez zadr grożących uszkodzeniem ciała zwierzęcia w bezpośrednim kontakcie; wszystkie, jak dla drewna zewnętrznego impregnowane przeciw-grzybicznie i malowane na jednolity kolor brązmahoń ; wymagane dopuszczenie impregnatów i powłok malarskich do bezpośredniej styczności człowieka i pokarmów f) elementy drewniane bez obróbki mechanicznej (asortyment naturalny lub jedynie okorowanie jako obróbka) - nie wymagają impregnacji i malowania g) elementy przesuwne - systemy prowadnic i rolek pozwalające na przesunięcie z siłą nie większą niż 5 kg; odporne na możliwość zabrudzenia, korozji, obecność zanieczyszczeń i oddziaływania warunków atmosferycznych - bez utraty zdolności zamknięcia lub otwarcia z użyciem siły nie większej niż 5 kg.

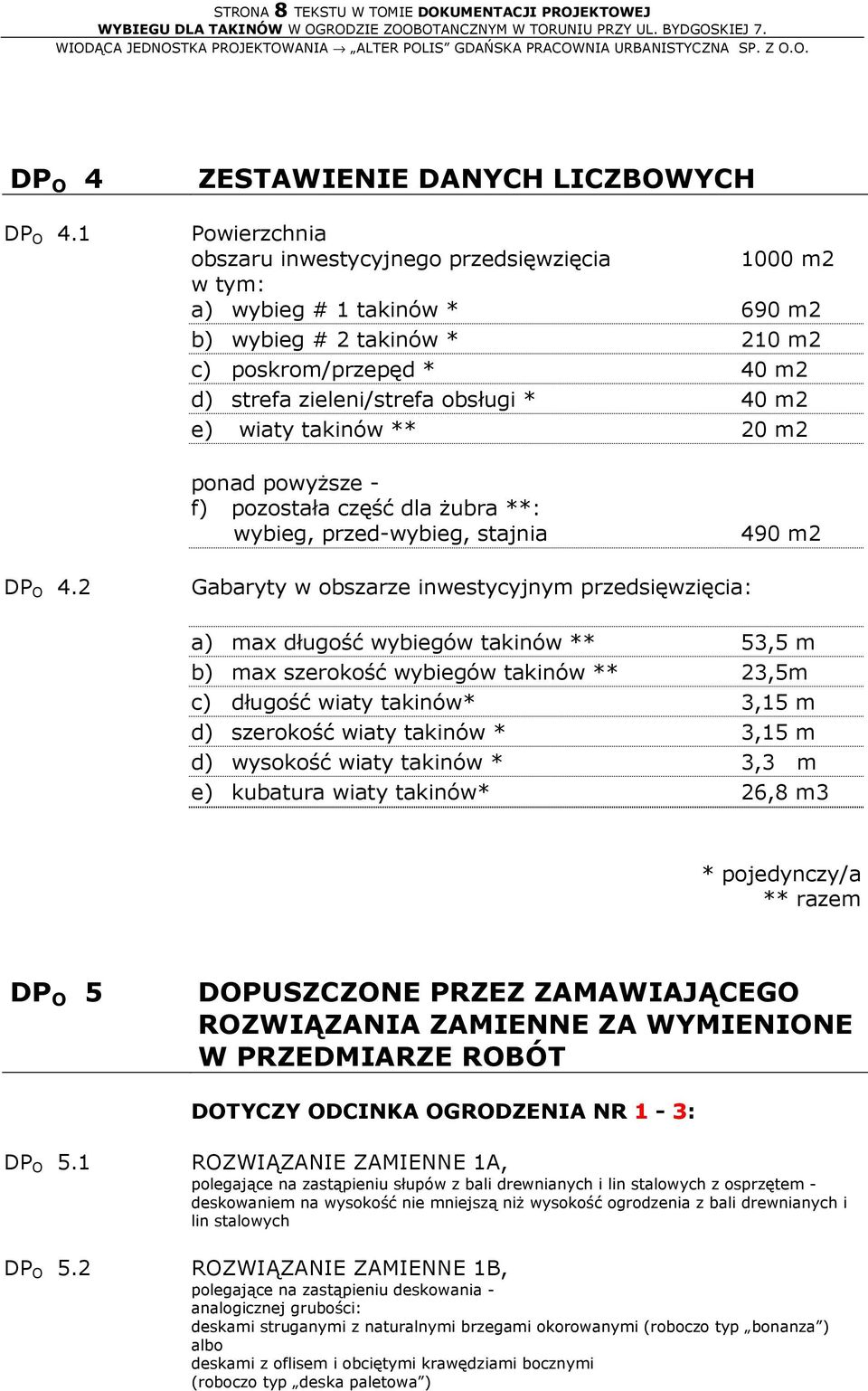

8 STRONA 8 TEKSTU W TOMIE DOKUMENTACJI PROJEKTOWEJ DP O 4 DP O 4.1 ZESTAWIENIE DANYCH LICZBOWYCH Powierzchnia obszaru inwestycyjnego przedsięwzięcia 1000 m2 w tym: a) wybieg # 1 takinów * 690 m2 b) wybieg # 2 takinów * 210 m2 c) poskrom/przepęd * 40 m2 d) strefa zieleni/strefa obsługi * 40 m2 e) wiaty takinów ** 20 m2 ponad powyższe - f) pozostała część dla żubra **: wybieg, przed-wybieg, stajnia 490 m2 DP O 4.2 Gabaryty w obszarze inwestycyjnym przedsięwzięcia: a) max długość wybiegów takinów ** 53,5 m b) max szerokość wybiegów takinów ** 23,5m c) długość wiaty takinów* 3,15 m d) szerokość wiaty takinów * 3,15 m d) wysokość wiaty takinów * 3,3 m e) kubatura wiaty takinów* 26,8 m3 * pojedynczy/a ** razem DP O 5 DOPUSZCZONE PRZEZ ZAMAWIAJĄCEGO ROZWIĄZANIA ZAMIENNE ZA WYMIENIONE W PRZEDMIARZE ROBÓT DOTYCZY ODCINKA OGRODZENIA NR 1-3: DP O 5.1 ROZWIĄZANIE ZAMIENNE 1A, polegające na zastąpieniu słupów z bali drewnianych i lin stalowych z osprzętem - deskowaniem na wysokość nie mniejszą niż wysokość ogrodzenia z bali drewnianych i lin stalowych DP O 5.2 ROZWIĄZANIE ZAMIENNE 1B,

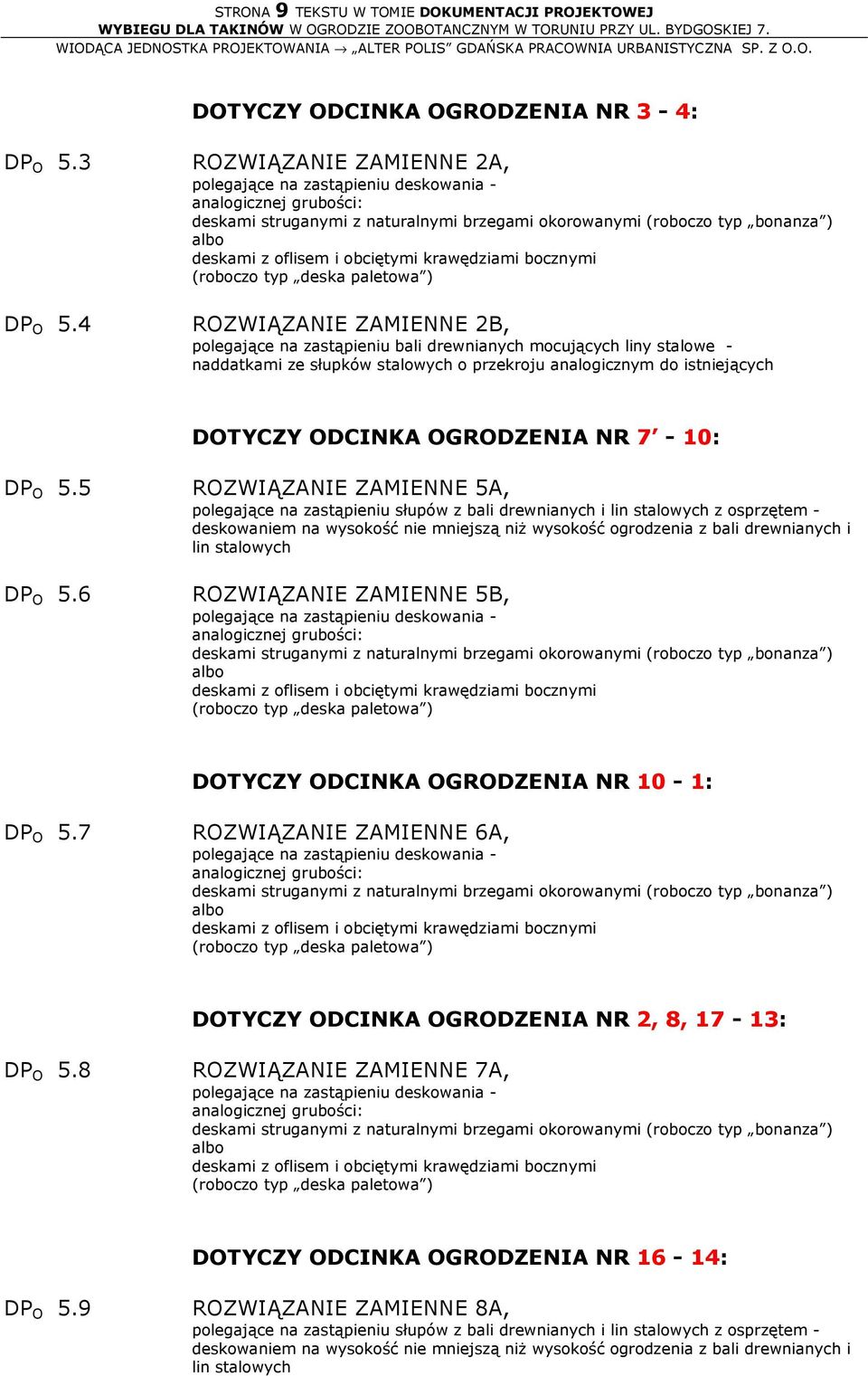

9 STRONA 9 TEKSTU W TOMIE DOKUMENTACJI PROJEKTOWEJ DOTYCZY ODCINKA OGRODZENIA NR 3-4: DP O 5.3 ROZWIĄZANIE ZAMIENNE 2A, DP O 5.4 ROZWIĄZANIE ZAMIENNE 2B, polegające na zastąpieniu bali drewnianych mocujących liny stalowe - naddatkami ze słupków stalowych o przekroju analogicznym do istniejących DOTYCZY ODCINKA OGRODZENIA NR 7-10: DP O 5.5 ROZWIĄZANIE ZAMIENNE 5A, polegające na zastąpieniu słupów z bali drewnianych i lin stalowych z osprzętem - deskowaniem na wysokość nie mniejszą niż wysokość ogrodzenia z bali drewnianych i lin stalowych DP O 5.6 ROZWIĄZANIE ZAMIENNE 5B, DOTYCZY ODCINKA OGRODZENIA NR 10-1: DP O 5.7 ROZWIĄZANIE ZAMIENNE 6A, DOTYCZY ODCINKA OGRODZENIA NR 2, 8, 17-13: DP O 5.8 ROZWIĄZANIE ZAMIENNE 7A, DOTYCZY ODCINKA OGRODZENIA NR 16-14: DP O 5.9 ROZWIĄZANIE ZAMIENNE 8A, polegające na zastąpieniu słupów z bali drewnianych i lin stalowych z osprzętem - deskowaniem na wysokość nie mniejszą niż wysokość ogrodzenia z bali drewnianych i lin stalowych

10 STRONA 10 TEKSTU W TOMIE DOKUMENTACJI PROJEKTOWEJ DP O 5.10 ROZWIĄZANIE ZAMIENNE 8B, DP O 5.11 ROZWIĄZANIE ZAMIENNE 8C, polegające na zastąpieniu bali drewnianych mocujących liny stalowe - naddatkami ze słupków stalowych o przekroju analogicznym do istniejących DOTYCZY ODCINKA OGRODZENIA NR 15-6 : DP O 5.12 ROZWIĄZANIE ZAMIENNE 9A, DOTYCZY WIAT PAŚNIKA: DP O 5.13 ROZWIĄZANIE ZAMIENNE 10A, polegające na zastąpieniu pokrycia dachu blacho-dachówką (blachą dachową) na rąbek wraz z orynnowaniem metalowym i opierzeniem z materiału jak pokryciowy - pokryciem dachu papą termozgrzewalną (2 warstwowo) (kolor brązowy lub zielony) wraz z orynnowaniem metalowym i opierzeniem metalowym w kolorze pokrycia papowego opracował mgr inż. arch. Marek Nakonieczny Gdańsk, marzec 2015 r.

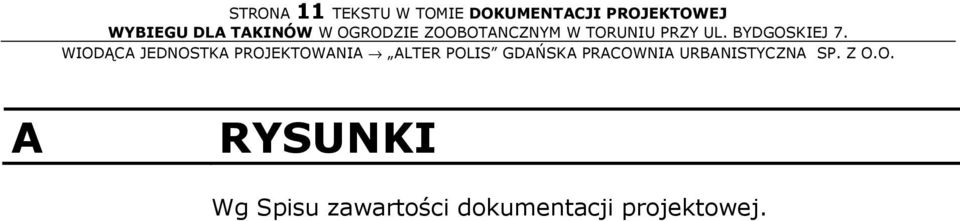

11 STRONA 11 TEKSTU W TOMIE DOKUMENTACJI PROJEKTOWEJ A RYSUNKI Wg Spisu zawartości dokumentacji projektowej.
