GEOTECHNICZNE WARUNKI POSADOWIENIA

Transkrypt

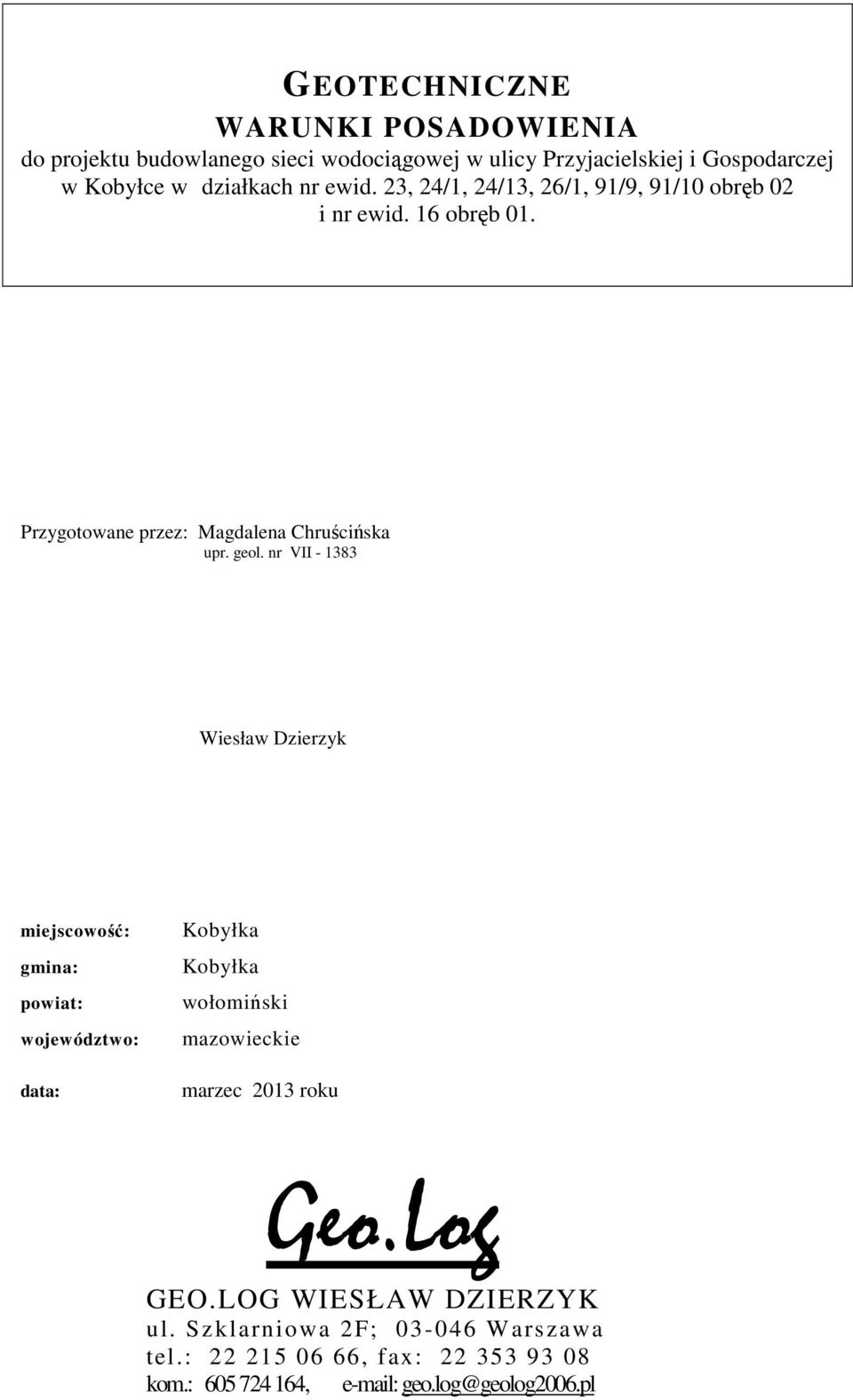

1 GEOTECHNCZNE WARUNK POSADOWENA do projektu budolanego sieci odociągoej ulicy Przyjacielskiej i Gospodarczej Kobyłce działkach nr eid. 23, 24/1, 24/13, 26/1, 91/9, 91/10 obręb 02 i nr eid. 16 obręb 01. Przygotoane przez: Magdalena Chruścińska upr. geol. nr V Wiesła Dzierzyk miejscoość: gmina: poiat: ojeództo: data: Kobyłka Kobyłka ołomiński mazoieckie marzec 2013 roku Geo.Log GEO.LOG WESŁAW DZERZYK ul. Szklarnioa 2F; Warszaa tel.: , fax: kom.: , geo.log@geolog2006.pl

2 GEOTECH N CZNE WA RU NK PO SA DO WENA do projektu budolanego sieci odociągoej ulicy Przyjacielskiej i Gospodarczej Kobyłce działkach nr eid. 23, 24/1, 24/13, 26/1, 91/9, 91/10 obręb 02 i nr eid. 16 obręb 01. SPS TREŚC WSTĘP... 2 OPNA GEOTECHNCZNA...2 DOKUMENTACJA BADAŃ PODŁOŻA GRUNTOWEGO...2 Wstęp Zakres przeproadzonych prac Warunki gruntoo - odne Wnioski... 4 PROJEKT GEOTECHNCZNY...5 Wstęp Charakterystyka projektoanej inestycji Stan udokumentoania arunkó geotechnicznych Charakterystyka terenu inestycji Charakterystyka arunkó geotechnicznych - model budoy geologicznejparametry gruntó Prognoza zmian łasności podłoża czasie Określenie oddziałyań na grunt Obliczenie nośności i osiadania podłoża Określenie zakresu badań niezbędnych do łaściego ykonania robót ziemnych 7 9. Określenie szkodliości oddziałyania ód gruntoych na obiekt budolany kreślenie monitoringu zagrożeń mogących ystąpić od projektoanego obiektu na sąsiednie obiekty i otaczającego gruntu czasie budoy i eksploatacji SPS ZAŁĄCZNKÓW Zał. 1a i 1b Zał. 2 Zał Zał. 4 Mapy dokumentacyjne Objaśnienia znakó i symboli Karty dokumentacyjne otoró badaczych Tabela parametró geotechnicznych Geo.log 1

3 GEOTECH N CZNE WA RU NK PO SA DO WENA do projektu budolanego sieci odociągoej ulicy Przyjacielskiej i Gospodarczej Kobyłce działkach nr eid. 23, 24/1, 24/13, 26/1, 91/9, 91/10 obręb 02 i nr eid. 16 obręb 01. WSTĘP Opracoanie niniejsze ykonano na zlecenie firmy Aqua Tomasz Grot z siedzibą przy ulicy Wojskiego 11 miejscoości Stanisłaó Pierszy. Dokumentację ykonano oparciu o postanoienia zaarte Rozporządzeniu Ministra Transportu, Budonicta i Gospodarki Morskiej z dnia 25 kietnia 2012 roku spraie ustalania geotechnicznych arunkó posadaiania obiektó budolanych [Dz.U. z 2012 r. poz. 463]. OPNA GEOTECHNCZNA Projektoana inestycja polegająca na budoie sieci odociągoej przy ulicy Gospodarczej i Przyjacielskiej Kobyłce zaliczona została do drugiej kategorii geotechnicznej. Kategorię geotechniczną określono na podstaie Rozporządzenia Ministra Transportu, Budonicta i Gospodarki Morskiej z dnia 25 kietnia 2012 roku spraie ustalania geotechnicznych arunkó posadaiania obiektó budolanych [Dz.U. z 2012 r. poz. 463] zgodnie z zapisem kalifikującym ykonyanie ykopó poniżej głębokości 1,20 metra do kategorii geotechnicznej. DOKUMENTACJA BADAŃ PODŁOŻA GRUNTOWEGO Wstęp Celem przeproadzonych badań było uzyskanie informacji o budoie geologicznej podłoża ziązku z planoaną budoą sieci odociągoej na odcinku ulic Gospodarczej i Przyjacielskiej Kobyłce poiecie ołomińskim. 1. Zakres przeproadzonych prac Zakres przeproadzonych prac objął ykonanie dzieięciu otoró badaczych o głębokości od 3,00 do 4,00 metra, łącznie ykonano 29,00 metró bieżących odiertó. Lokalizacja otoró badaczych została yznaczona metodą domiaró prostokątnych doiązaniu do istniejących obiektó oparciu o mapę sytuacyjną skali 1 : dostarczoną przez Zleceniodacę. Lokalizację ykonanych otoró przedstaiono załącznikach nr 1a i 1b. Otory iertnicze o średnicy 100 mm ykonano zestaem ręcznym, metodą okrętną oraz okrętno - udaroą na sucho. lość, głębokość jak i usytuoanie otoró badaczych uzgodniona została z Projektantem skazanym przez nestora. Rzędne ykonanych otoró badaczych doiązyane były na bieżąco do rzędnych naierzchni ulic : Gospodarczej lub Przyjacielskiej odczytyanych z dostarczonej przez Zleceniodacę mapy sytuacyjno ysokościoej. Dozór geologiczny proadzony był przez osobę posiadającą odpoiednie upranienia, przez cały czas trania prac poloych. W trakcie proadzonych badań poloych ykonyano Geo.log 2

4 GEOTECH N CZNE WA RU NK PO SA DO WENA do projektu budolanego sieci odociągoej ulicy Przyjacielskiej i Gospodarczej Kobyłce działkach nr eid. 23, 24/1, 24/13, 26/1, 91/9, 91/10 obręb 02 i nr eid. 16 obręb 01. badania makroskopoe szystkich przeiercanych gruntó określając ich rodzaj i nazę, barę, ilgotność, genezę i stan. Stopień zagęszczenia osadó sypkich określano na podstaie oporó iercenia. W przypadku gruntó spoistych stopień plastyczności określono metodą ałeczkoania. Profile ykonanych ierceń przedstaiono kartach dokumentacyjnych otoró badaczych ( zał. nr ). 2. Warunki gruntoo - odne Naiercone trakcie badań poloych grunty poddaano analizie makroskopoej bezpośrednio trakcie ykonania otoró, następnie oparciu o metodę B (PN-81/B-03020) yznaczono artości charakterystyczne parametró geotechnicznych poszczególnych arst. Do obliczeń należy przyjmoać artości parametró geotechnicznych podane tabeli nr 1 (zał. 4), przy uzględnieniu spółczynnika materiałoego γ m. Na podstaie przeproadzonych badań poloych stierdzono, że podłożu działki pod przykryciem gleby lub nasypó niekontroloanych, strefie do głębokości maksymalnej 4,00 m p.p.t., ystępują osady genezy zastoiskoej arst geotechnicznych, i V. Położenie poszczególnych arst gruntó przedstaione zostało na zał. nr : Poniżej przedstaiono krótkie omóienie poszczególnych arst podłoża. WARSTWA GLEBA NASYPY NEKONTROLOWANE Jest to arsta przypoierzchnioa ystępująca na poierzchni badanego odcinka do głębokości 0,20 0,80 metra. W przypadku arsty nasypoej są to przemieszane masy gruntó lokalnych, głónie piaszczystych rzadziej gliniastych z domieszkami gruzu betonoego i ceglanego. Dla arsty tej nie yznaczono parametró geotechnicznych. WARSTWA OSADY SYPKE. Naiercone e szystkich otorach badaczych, głónie górnych partiach profili. Jedynie przypadku otoru badaczego nr 9, do głębokości 3,00 metra p.p.t. spągu tej arsty nie osiągnięto. Są to utory piaszczyste genezy zastoiskoej. Ze zględu na różnice stopniu zagęszczenia osadó danej arsty yróżniono jej obrębie die arsty podrzędne : a b są to osady reprezentoane przez piasek drobny i piasek pylasty. Osady tej arsty ystępują stanie zagęszczonym o stopniu zagęszczenia D = 0,70, są to osady reprezentoane przez : piasek drobny, piasek pylasty przearstiany iłem pylastym oraz piasek pylasty przearstiany iłem pylastym przearstiany pyłem piaszczystym. Osady tej arsty ystępują stanie średniozagęszczonym o stopniu zagęszczenia przedziale D = 0,50 do D = 0,60. Do dalszych obliczeń przyjęto artość stopnia zagęszczenia róną D = 0,50. Geo.log 3

5 GEOTECH N CZNE WA RU NK PO SA DO WENA do projektu budolanego sieci odociągoej ulicy Przyjacielskiej i Gospodarczej Kobyłce działkach nr eid. 23, 24/1, 24/13, 26/1, 91/9, 91/10 obręb 02 i nr eid. 16 obręb 01. WARSTWA OSADY SPOSTE Występoanie osadó danej arsty udokumentoano ykonanymi ierceniami otorach badaczych nr 1, 2 i 7 ich środkoych profilach. Są to osady pochodzenia zastoiskoego reprezentoane przez : pyły piaszczyste z przearstieniami iłó pylastych i piaskó pylastych, pyły piaszczyste na pograniczu piaskó pylastych oraz glin pylastych przearstianych piaskiem pylastym. Osady tej arsty ystępują stanie tardoplastycznym o stopniu plastyczności L = 0,10. WARSTWA V OSADY SPOSTE - ŁY Występoanie osadó danej arsty udokumentoano ykonanymi ierceniami e szystkich otorach badaczych. Są to osady pochodzenia zastoiskoego. Występują głónie dolnych partiach profili, jedynie przypadku otoru badaczego nr 9 arstę tej arsty podścielają piaski pylaste. Ze zględu na różnice stopniu plastyczności obrębie tej arsty yróżniono jej obrebie die arsty podrzędne: są to osady reprezentoane na badanym terenie przez : ił pylasty przearstiany pyłem piaszczystym przearstiany piaskiem pylastym, ił pylasty przearstiany piaskiem pylastym, ił pylasty przearstiany piaskiem pylastym przearstiany gliną pylasta oraz ił pylasty. Osady tej arsty ystępują stanie tardoplastycznym o stopniu plastyczności L = 0,10, V b osady pod zględem litologicznym ykształcone postaci iłu pylastego przearstianego pyłem piaszczystym przearstianego piaskiem pylastym oraz iłu pylastego przearstianego piaskiem pylastym. Osady tej arsty ystępują na pograniczu stanu tardoplastycznego i plastycznego o stopniu plastyczności L = 0,25. Na badanym terenie do głębokości 4,00 m p.p.t. stierdzono ystępoanie zierciadła ód gruntoych. Zierciadło ód gruntoych, ziązane z arstą geotechniczną naiercono jedynie przypadku otoró badaczych nr : 5, 6 i 9. i ma ono charakter sobodny. Poziom stabilizacji zierciadła ód gruntoych, na dzień badań, stierdzono przedziale rzędnych 89,40 do 90,00 metra n.p.m.. Poza tym obrębie pakietu gruntó spoistych odnotoane zostały liczne przejay sączeń. Okresoo po intensynych opadach atmosferycznych oda gruntoa przez peien okres czasu zalegać może obrębie arsty geotechnicznej na stropie osadó spoistych arst geotechnicznych i V. Poziom stabilizacji, na dzień badań, można uznać za zayżony do artości średnich, ze zględu na zasilanie ód gruntoych przez ody pochodzące z topnienia pokryy śniegoej. 3. Wnioski 1. Na podstaie przeproadzonych badań poloych stierdzono, że podłożu gruntoym pod przykryciem gleby i nasypó niekontroloanych zalegają osady sypkie genezy zastoiskoej arsty geotechnicznej oraz osady spoiste pochodzenia zastoiskoego arst geotechnicznych i V. Geo.log 4

6 GEOTECH N CZNE WA RU NK PO SA DO WENA do projektu budolanego sieci odociągoej ulicy Przyjacielskiej i Gospodarczej Kobyłce działkach nr eid. 23, 24/1, 24/13, 26/1, 91/9, 91/10 obręb 02 i nr eid. 16 obręb Dla arst gruntó rodzimych yznaczono, zgodnie z normą PN-81/B-03020, artości charakterystyczne parametró geotechnicznych, które zestaiono tabeli nr 1 ( zał.4 ). 3. Na badanym terenie do głębokości 4,00 m p.p.t. stierdzono jedynie przypadku otoró badaczych nr 5, 6 i 9 ystępoanie ód podziemnych. Zierciadło ód gruntoych, ziązane z arstą geotechniczną, ma charakter sobodny. Poziom stabilizacji zierciadła ód gruntoych, na dzień badań, stierdzono przedziale rzędnych 89,40 do 90,00 metra n.p.m.. Poza tym obrębie pakietu gruntó spoistych odnotoane zostały liczne przejay sączeń. Okresoo po intensynych opadach atmosferycznych oda gruntoa przez peien okres czasu zalegać może obrębie arsty geotechnicznej na stropie osadó spoistych arst geotechnicznych i V. Poziom stabilizacji, na dzień badań, można uznać za zayżony do artości średnich, ze zględu na zasilanie ód gruntoych przez ody pochodzące z topnienia pokryy śniegoej. 4. Na podstaie Rozporządzenia Ministra Transportu, Budonicta i Gospodarki Morskiej z dnia 25 kietnia 2012 roku spraie ustalania geotechnicznych arunkó posadaiania obiektó budolanych [ Dz.U. z 2012 r. poz. 463 ] projektoane prace ziązane z układaniem linii odociągoej zaliczyć należy do drugiej kategorii geotechnicznej, a arunki geologiczne określić jako proste. Wstęp PROJEKT GEOTECHNCZNY Projekt ykonano na bazie Dokumentacji badań podłoża gruntoego stanoiącej rozdział niniejszego opracoania. 1. Charakterystyka projektoanej inestycji Projektoany odociąg z rur PE PN 10 o średnicy 110 mm o długości 992,00 metra przebiega liniach rozgraniczających ulicę Przyjacielską i Gospodarczą Przeody zaprojektoano naierzchni nieutardzonej. Sieć odociągoą ykonyaną metodą ykopoą zaprojektoano z rur PE100 PN 10 SDR17 Dz 110 mm oraz metodą bezykopoą na odcinkach HP3 L3, L6 L9 oraz L11 L14 z rur duściennych PE TS SDR11 Dz 110 mm. Na sieci na osi przeodu zaprojektoano hydranty D 80 mm podziemne i zasuy linioe kołnierzoe z uszczelnieniem miękkim D100 mm. Lokalizacja hydrantó jest zgodna z Rozporządzeniem Ministra Spra Wenętrznych i Administracji z dnia 24 lipca Przeody odociągoe zaprojektoane zostały ze średnim zagłębieniem 1.70 m poniżej poierzchni terenu przypadku budoy metodą ykopoą i 2,50 m przypadku budoy metodą bezykopoą odniesieniu do rzędnych terenu istniejącego na całej ich długości. Kanalizacja ykonana będzie ykopach otartych szaloanych obudoami o konstrukcji staloej typu skrzynioego Box, lub umacnianych ypraskami staloymi. Geo.log 5

7 GEOTECH N CZNE WA RU NK PO SA DO WENA do projektu budolanego sieci odociągoej ulicy Przyjacielskiej i Gospodarczej Kobyłce działkach nr eid. 23, 24/1, 24/13, 26/1, 91/9, 91/10 obręb 02 i nr eid. 16 obręb Stan udokumentoania arunkó geotechnicznych Podłoże gruntoe udokumentoano na podstaie ierceń dzieięciu otoró badaczych o głębokościach od 3,00 do 4,00 metra ykonanych ramach Dokumentacji badań podłoża gruntoego dotyczącej terenu przeznaczonego pod inestycję. Głębokość otoró była 1,0 metra głębsza od projektoanej głębokości ułożenia instalacji. 3. Charakterystyka terenu inestycji Teren badań znajduje się m. Kobyłka gminie Wołomin i położony jest na dz. e. nr. 23, 24/1, 24/13, 26/1, 91/9, 91/10 obręb 02 i nr eid. 16 obręb 01. Rzędne ysokościoe terenu badań zaierają się przedziale od 90,80 do 92,30 metra poyżej poziomu morza. 4. Charakterystyka arunkó geotechnicznych - model budoy geologicznejparametry gruntó. Zgodnie z Rozporządzeniem Ministra Transportu, Budonicta i Gospodarki Morskiej z dnia 25 kietnia 2012 roku spraie ustalania geotechnicznych arunkó posadaiania obiektó budolanych [ Dz.U. z 2012 r. poz. 463 ] badanym podłożu ydzielono arsty geotechniczne przypisując im odpoiednie parametry geotechniczne. Szczegółoy opis arst geotechnicznych z opisem arunkó odnych zamieszczono Dokumentacji badań podłoża gruntoego ( rozdział niniejszej dokumentacji ). Na podstaie przeproadzonych badań poloych stierdzono, że podłożu działki pod przykryciem gleby i nasypó niekontroloanych zalegają osady sypkie genezy zastoiskoej arsty geotechnicznej oraz osady spoiste pochodzenia zastoiskoego arst geotechnicznych i V. Do obliczeń należy przyjmoać artości parametró geotechnicznych podane tabeli nr 1 (zał. 4), przy uzględnieniu spółczynnika materiałoego γ m. 5. Prognoza zmian łasności podłoża czasie Projektoana sieć odociągoa nie yoła dodatkoych naprężeń na grunt co oznacza, że nie yoła on zmian podłożu poniżej dna ykopó. Zmianie ulegnie ykształcenie gruntó poyżej poziomu montażu przeodu tj. strefie zasypek. Zasypki te postaną yniku ymieszania rodzimych piaskó i nasypó (nie ma praktycznych możliości ykonyania zasypek z zachoaniem pierotnego układu arst). Tego typu zmiana gruntó poyżej przeodu nie poinna spoodoać zmiany kierunkó filtracji ody gruntoej. 6. Określenie oddziałyań od gruntu Oddziałyania od gruntu na projektoaną inestycję po jej ykonaniu nie ystąpią. 7. Obliczenie nośności i osiadania podłoża Projektoana sieć odociągoa nie yoła dodatkoych naprężeń na grunt (ydobyty grunt aży ięcej niż łożony jego miejsce przeód odociągoy całości ypełniony cieczą). Nie ma potrzeby ykonyania obliczeń nośności i osiadań gruntu. Geo.log 6

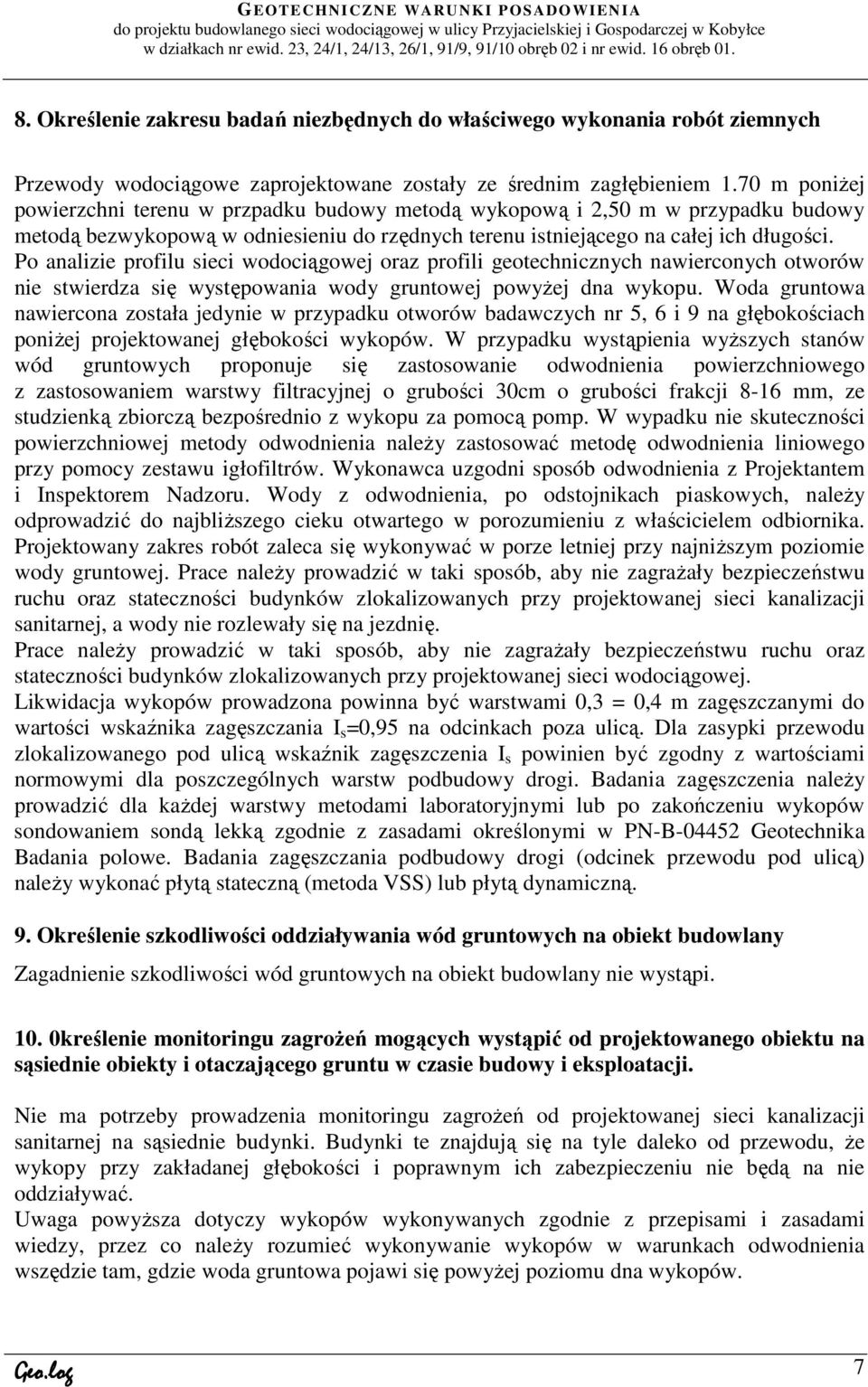

8 GEOTECH N CZNE WA RU NK PO SA DO WENA do projektu budolanego sieci odociągoej ulicy Przyjacielskiej i Gospodarczej Kobyłce działkach nr eid. 23, 24/1, 24/13, 26/1, 91/9, 91/10 obręb 02 i nr eid. 16 obręb Określenie zakresu badań niezbędnych do łaściego ykonania robót ziemnych Przeody odociągoe zaprojektoane zostały ze średnim zagłębieniem 1.70 m poniżej poierzchni terenu przpadku budoy metodą ykopoą i 2,50 m przypadku budoy metodą bezykopoą odniesieniu do rzędnych terenu istniejącego na całej ich długości. Po analizie profilu sieci odociągoej oraz profili geotechnicznych naierconych otoró nie stierdza się ystępoania ody gruntoej poyżej dna ykopu. Woda gruntoa naiercona została jedynie przypadku otoró badaczych nr 5, 6 i 9 na głębokościach poniżej projektoanej głębokości ykopó. W przypadku ystąpienia yższych stanó ód gruntoych proponuje się zastosoanie ododnienia poierzchnioego z zastosoaniem arsty filtracyjnej o grubości 30cm o grubości frakcji 8-16 mm, ze studzienką zbiorczą bezpośrednio z ykopu za pomocą pomp. W ypadku nie skuteczności poierzchnioej metody ododnienia należy zastosoać metodę ododnienia linioego przy pomocy zestau igłofiltró. Wykonaca uzgodni sposób ododnienia z Projektantem i nspektorem Nadzoru. Wody z ododnienia, po odstojnikach piaskoych, należy odproadzić do najbliższego cieku otartego porozumieniu z łaścicielem odbiornika. Projektoany zakres robót zaleca się ykonyać porze letniej przy najniższym poziomie ody gruntoej. Prace należy proadzić taki sposób, aby nie zagrażały bezpieczeństu ruchu oraz stateczności budynkó zlokalizoanych przy projektoanej sieci kanalizacji sanitarnej, a ody nie rozleały się na jezdnię. Prace należy proadzić taki sposób, aby nie zagrażały bezpieczeństu ruchu oraz stateczności budynkó zlokalizoanych przy projektoanej sieci odociągoej. Likidacja ykopó proadzona poinna być arstami 0,3 = 0,4 m zagęszczanymi do artości skaźnika zagęszczania s =0,95 na odcinkach poza ulicą. Dla zasypki przeodu zlokalizoanego pod ulicą skaźnik zagęszczenia s poinien być zgodny z artościami normoymi dla poszczególnych arst podbudoy drogi. Badania zagęszczenia należy proadzić dla każdej arsty metodami laboratoryjnymi lub po zakończeniu ykopó sondoaniem sondą lekką zgodnie z zasadami określonymi PN-B Geotechnika Badania poloe. Badania zagęszczania podbudoy drogi (odcinek przeodu pod ulicą) należy ykonać płytą stateczną (metoda VSS) lub płytą dynamiczną. 9. Określenie szkodliości oddziałyania ód gruntoych na obiekt budolany Zagadnienie szkodliości ód gruntoych na obiekt budolany nie ystąpi kreślenie monitoringu zagrożeń mogących ystąpić od projektoanego obiektu na sąsiednie obiekty i otaczającego gruntu czasie budoy i eksploatacji. Nie ma potrzeby proadzenia monitoringu zagrożeń od projektoanej sieci kanalizacji sanitarnej na sąsiednie budynki. Budynki te znajdują się na tyle daleko od przeodu, że ykopy przy zakładanej głębokości i popranym ich zabezpieczeniu nie będą na nie oddziałyać. Uaga poyższa dotyczy ykopó ykonyanych zgodnie z przepisami i zasadami iedzy, przez co należy rozumieć ykonyanie ykopó arunkach ododnienia szędzie tam, gdzie oda gruntoa pojai się poyżej poziomu dna ykopó. Geo.log 7

9 ul. Szklarnioa 2F Warszaa tel fax kom geolog2006.pl Projektoana sieć odociągoa ulicach Gospodarczej i Przyjacielskiej Kobyłce. MAPA DOKUMENTACYJNA punkt badaczy skala 1 : zał. nr 1 a N

10 6 ul. Szklarnioa 2F Warszaa tel fax kom geolog2006.pl Projektoana sieć odociągoa ulicach Gospodarczej i Przyjacielskiej Kobyłce. MAPA DOKUMENTACYJNA 2 - punkt badaczy skala 1 : zał. nr 1 b 7 N 8 9

11 NN NB H, Gb T Ż Po Pog Pr Ps Pd P Pg p G Gp G Gpz Gz G z p KW KWg KR KRg Wb nasyp niebudolany nasyp budolany grunt próchniczy, gleba torf żir pospółka pospółka gliniasta piasek gruby piasek średni piasek drobny piasek pylasty piasek gliniasty pył piaszczysty pył glina glina piaszczysta glina pylasta glina piaszczysta zięzła glina zięzła glina pylasta zięzła ił piaszczysty ił ił pylasty ietrzelina ietrzelina gliniasta rumosz rumosz gliniasty ęgiel brunatny Zagęszczenie gruntó sypkich i stan gruntó spoistych: ln śzg zg z pz /pl pl mpl pł m m n 2/3 3 75,40 luźny średniozagęszczony zagęszczony zarty półzarty tardoplastyczny tardoplastyczny/plastyczny plastyczny miękkoplastyczny płynny numer i rzędna otoru grunt mało ilgotny grunt ilgotny grunt mokry grunt naodniony ilość ałeczkoań miejsce pobrania próby: NNS (nie naruszona struktura) NU lub NW (naturalne uziarnienie, naturalna ilgotność) ustabilizoany poziom zierciadła ody gruntoej naiercony poziom zierciadła ody gruntoej poziom sączenia ody gruntoej V domieszki pogranicze innego gruntu przearstienia numer arsty geotechnicznej linia podziału geologicznego linia podziału na arsty geologiczne Geo.Log.geolog2006.pl ul. Szklarnioa 2F Warszaa tel fax kom geo.log@ geolog2006.pl Objaśnienia znakó i symboli użytych kartach otoró i na przekrojach (edług normy PN-86/B-02480) zał. nr 2

12 Karta dokumentacyjna otoru badaczego nr: 1 Zał.Nr: 3.1 Wiertnica: ierc.ręczne Miejscoość: Kobyłka Gmina: Kobyłka Poiat: ołomiński Wojeództo: mazoieckie Obiekt: sieć odociągoa, ul. Gospodarcza Zleceniodaca: Aqua Tomasz Grot Wiercenie: Geo.log Dozór geologiczny: Magdalena Chruścińska System iercenia: okrętny Rzędna: m n.p.m Skala 1 : 25 Data iercenia: Wiercenie Głębokość zierciadła ody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny Symbol gruntu Wilgotność Stan gruntu D-stopień zagęszczenia L-stopień plastyczności Warsta geotechniczna nasyp niebudolany, piaszczysto-gruzoy NN 0.50 piasek drobny, szary Pd zg 0.7 a pył piaszczysty na pograniczu piasku pylastego, szary Πp/Pπ ił pylasty przearstiany pyłem piaszczystym przearstiany piaskiem pylastym, szaro-żółty π//πp//pπ Rysunek ykonano programem "GeoStar"

13 Karta dokumentacyjna otoru badaczego nr: 2 Zał.Nr: 3.2 Wiertnica: ierc.ręczne Miejscoość: Kobyłka Gmina: Kobyłka Poiat: ołomiński Wojeództo: mazoieckie Obiekt: sieć odociągoa, ul. Gospodarcza Zleceniodaca: Aqua Tomasz Grot Wiercenie: Geo.log Dozór geologiczny: Magdalena Chruścińska System iercenia: okrętny Rzędna: m n.p.m Skala 1 : 25 Data iercenia: Wiercenie Głębokość zierciadła ody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny Symbol gruntu Wilgotność Stan gruntu D-stopień zagęszczenia L-stopień plastyczności Warsta geotechniczna nasyp niebudolany, gliniasty NN 0.50 gleba, czarna Gb piasek drobny, szary Pd zg 0.7 a 1.10 pył piaszczysty przearstiany iłem pylastym przearstiany piaskiem pylastym, szary Πp//π//Pπ ił pylasty przearstiany piaskiem pylastym, szaro-brązoy π//pπ Rysunek ykonano programem "GeoStar"

14 Karta dokumentacyjna otoru badaczego nr: 3 Zał.Nr: 3.3 Wiertnica: ierc.ręczne Miejscoość: Kobyłka Gmina: Kobyłka Poiat: ołomiński Wojeództo: mazoieckie Obiekt: sieć odociągoa, ul. Gospodarcza Zleceniodaca: Aqua Tomasz Grot Wiercenie: Geo.log Dozór geologiczny: Magdalena Chruścińska System iercenia: okrętny Rzędna: m n.p.m Skala 1 : 25 Data iercenia: Wiercenie Głębokość zierciadła ody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny Symbol gruntu Wilgotność Stan gruntu D-stopień zagęszczenia L-stopień plastyczności Warsta geotechniczna nasyp niebudolany, piaszczysto-gruzoy NN 0.50 piasek drobny, szaro-brązoy 0.80 piasek drobny, żółto-szary Pd zg 0.7 a ił pylasty przearstiany piaskiem pylastym przearstiany gliną pylastą, szaro-brązoy π//pπ//gπ 1.70 piasek pylasty, szary Pπ zg 0.7 a ił pylasty przearstiany pyłem piaszczystym przearstiany piaskiem pylastym, szaro-żółty π//πp//pπ /pl 0.25 V b 2.50 ił pylasty, szaro-żółty π ił pylasty przearstiany piaskiem pylastym, szaro-żółty π//pπ /pl 0.25 V b Rysunek ykonano programem "GeoStar"

15 Karta dokumentacyjna otoru badaczego nr: 4 Zał.Nr: 3.4 Wiertnica: ierc.ręczne Miejscoość: Kobyłka Gmina: Kobyłka Poiat: ołomiński Wojeództo: mazoieckie Obiekt: sieć odociągoa, ul. Przyjacielska Zleceniodaca: Aqua Tomasz Grot Wiercenie: Geo.log Dozór geologiczny: Magdalena Chruścińska System iercenia: okrętny Rzędna: m n.p.m Skala 1 : 25 Data iercenia: Wiercenie Głębokość zierciadła ody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny Symbol gruntu Wilgotność Stan gruntu D-stopień zagęszczenia L-stopień plastyczności Warsta geotechniczna nasyp niebudolany, piaszczysty NN 0.50 piasek drobny, ciemny brązoy 0.70 Pd szg 0.6 b piasek drobny, jasny brązoy ił pylasty przearstiany pyłem piaszczystym przearstiany piaskiem pylastym, szaro-żółty π//πp//pπ Rysunek ykonano programem "GeoStar"

16 Karta dokumentacyjna otoru badaczego nr: 5 Zał.Nr: 3.5 Wiertnica: ierc.ręczne Miejscoość: Kobyłka Gmina: Kobyłka Poiat: ołomiński Wojeództo: mazoieckie Obiekt: sieć odociągoa, ul. Przyjacielska Zleceniodaca: Aqua Tomasz Grot Wiercenie: Geo.log Dozór geologiczny: Magdalena Chruścińska System iercenia: okrętno-udaroy Rzędna: m n.p.m Skala 1 : 25 Data iercenia: Wiercenie Głębokość zierciadła ody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny Symbol gruntu Wilgotność Stan gruntu D-stopień zagęszczenia L-stopień plastyczności Warsta geotechniczna nasyp niebudolany, piaszczysto-gruzoy NN 0.40 piasek drobny, jasny brązoy Pd szg 0.6 b ił pylasty przearstiany piaskiem pylastym, szaro-żółty π//pπ piasek pylasty przearstiany iłem pylastym, jasny brązoy piasek pylasty przearstiany iłem pylastym, jasny brązoy Pπ//π n szg 0.6 b 2.10 ił pylasty przearstiany piaskiem pylastym, szaro-żółty π//pπ Rysunek ykonano programem "GeoStar"

17 Karta dokumentacyjna otoru badaczego nr: 6 Zał.Nr: 3.6 Wiertnica: ierc.ręczne Miejscoość: Kobyłka Gmina: Kobyłka Poiat: ołomiński Wojeództo: mazoieckie Obiekt: sieć odociągoa, ul. Przyjacielska Zleceniodaca: Aqua Tomasz Grot Wiercenie: Geo.log Dozór geologiczny: Magdalena Chruścińska System iercenia: okrętno-udaroy Rzędna: m n.p.m Skala 1 : 25 Data iercenia: Wiercenie Głębokość zierciadła ody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny Symbol gruntu Wilgotność Stan gruntu D-stopień zagęszczenia L-stopień plastyczności Warsta geotechniczna nasyp niebudolany, piaszczysty NN 0.30 gleba, czarna Gb 0.50 piasek drobny, jasny brązoy Pd szg 0.5 b ił pylasty przearstiany piaskiem pylastym, szaro-żółty π//pπ 1.40 piasek pylasty przearstiany iłem pylastym przearstiany pyłem piaszczystym, szaro-żółty Pπ//π//Πp szg 0.5 b piasek pylasty przearstiany iłem pylastym przearstiany pyłem piaszczystym, szaro-żółty n ił pylasty przearstiany piaskiem pylastym, szaro-żólty π//pπ Rysunek ykonano programem "GeoStar"

18 Karta dokumentacyjna otoru badaczego nr: 7 Zał.Nr: 3.7 Wiertnica: ierc.ręczne Miejscoość: Kobyłka Gmina: Kobyłka Poiat: ołomiński Wojeództo: mazoieckie Obiekt: sieć odociągoa, ul. Przyjacielska Zleceniodaca: Aqua Tomasz Grot Wiercenie: Geo.log Dozór geologiczny: Magdalena Chruścińska System iercenia: okrętny Rzędna: m n.p.m Skala 1 : 25 Data iercenia: Wiercenie Głębokość zierciadła ody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny Symbol gruntu Wilgotność Stan gruntu D-stopień zagęszczenia L-stopień plastyczności Warsta geotechniczna nasyp niebudolany, piaszczysto-gruzoy NN 0.40 piasek drobny, jasny brązoy Pd szg 0.5 b glina pylasta przearstiana piaskiem pylastym, szaro-brązoa Gπ//Pπ ił pylasty przearstiany pyłem piaszczystym przearstiany piaskiem pylastym, szary π//πp//pπ Rysunek ykonano programem "GeoStar"

19 Karta dokumentacyjna otoru badaczego nr: 8 Zał.Nr: 3.8 Wiertnica: ierc.ręczne Miejscoość: Kobyłka Gmina: Kobyłka Poiat: ołomiński Wojeództo: mazoieckie Obiekt: sieć odociągoa, ul. Przyjacielska Zleceniodaca: Aqua Tomasz Grot Wiercenie: Geo.log Dozór geologiczny: Magdalena Chruścińska System iercenia: okrętny Rzędna: m n.p.m Skala 1 : 25 Data iercenia: Wiercenie Głębokość zierciadła ody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny Symbol gruntu Wilgotność Stan gruntu D-stopień zagęszczenia L-stopień plastyczności Warsta geotechniczna nasyp niebudolany, piaszczysty NN 0.40 piasek drobny, jasny brązoy Pd szg 0.6 b ił pylasty przearstiany pyłem piaszczystym przearstiany piaskiem pylastym, szaro-żółty π//πp//pπ ił pylasty przearstiany piaskiem pylastym, szaro-żółty π//pπ Rysunek ykonano programem "GeoStar"

20 Karta dokumentacyjna otoru badaczego nr: 9 Zał.Nr: 3.9 Wiertnica: ierc.ręczne Miejscoość: Kobyłka Gmina: Kobyłka Poiat: ołomiński Wojeództo: mazoieckie Obiekt: sieć odociągoa, ul. Przyjacielska Zleceniodaca: Aqua Tomasz Grot Wiercenie: Geo.log Dozór geologiczny: Magdalena Chruścińska System iercenia: okrętno-udaroy Rzędna: m n.p.m Skala 1 : 25 Data iercenia: Wiercenie Głębokość zierciadła ody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny Symbol gruntu Wilgotność Stan gruntu D-stopień zagęszczenia L-stopień plastyczności Warsta geotechniczna nasyp niebudolany, piaszczysto-gruzoy NN 0.20 piasek drobny, żółto-szary Pd szg 0.5 b ił pylasty przearstiany pyłem piaszczystym przearstiany piaskiem pylastym, szaro-żółty π//πp//pπ piasek pylasty przearstiany iłem pylastym, jasny brązoy piasek pylasty przearstiany iłem pylastym, jasny brązoy Pπ//π n szg 0.5 b Rysunek ykonano programem "GeoStar"

21 Tabela nr 1. Projektoana sieć odociągoa przy ulicach Gospodarczej i Przyjacielskiej Kobyłce poiecie ołomińskim. 1) 2) 3) 4) 5) Naza gruntó Warsta geotechniczna Geneza Symbol gruntu Kategoria dla gruntó spoistych Stan ilgotności Stan gruntu Stopień plastyczności / stopień zagęszczenia L / D Wilgotność naturalna Ciężar objętościoy Kąt tarcia enętrznego Spójność Edometryczny moduł ściśliości pierotnej γ φ c u M 0 [%] [kn/m 3 ] art. charakt. art. charakt. art. charakt. art. charakt. art. charakt. art. charakt. [ o ] [kpa] [MPa] gleba, nasyp niebudolany - Gb, NN piasek drobny, piasek pylasty a Z Pd, Pπ - zg 0, ,5 31, piasek drobny, piasek pylasty przearstiany iłem pylastym, piasek pylasty przearstiany iłem pylastym przearstiany pyłem piaszczystym b Z Pd, Pπ//π, Pπ//π//Πp - śzg 0,50 n ,5 19,0 30, glina pylasta przearstiana piaskiem pylastym, pył piaszczysty na pograniczu piasku pylastego, pył piaszczysty przearstiany iłem pylastym przearstiany piaskiem pylastym Z Gπ//Pπ, Πp/Pπ, Πp//π//Pπ C 0, ,0 16, ił pylasty przearstiany pyłem piaszczystym przearstiany piaskiem pylastym, ił pylasty przearstiany piaskiem pylastym, ił pylasty przearstiany piaskiem pylastym przearstiany gliną pylasta, ił pylasty Z π//πp//pπ, π//pπ, π//pπ//gπ, π D 0, ,0 11, ił pylasty przearstiany pyłem piaszczystym przearstiany piaskiem pylastym, ił pylasty przearstiany piaskiem pylastym V b Z π//πp//pπ, π//pπ D /pl 0, ,0 9, ) Z - zastoiskoe 2) g PN-86/B ) - ilgotny 5) zg - zagęszczony 3) g PN-81/B n - naodniony śzg - średniozagęszczony - tardoplastyczny /pl - tardoplastyczny na pograniczu plastycznego Zał. 4
