INSTRUKCJA OBSŁUGI KARTY PRZECHWYTUJĄCEJ PCI-E

Transkrypt

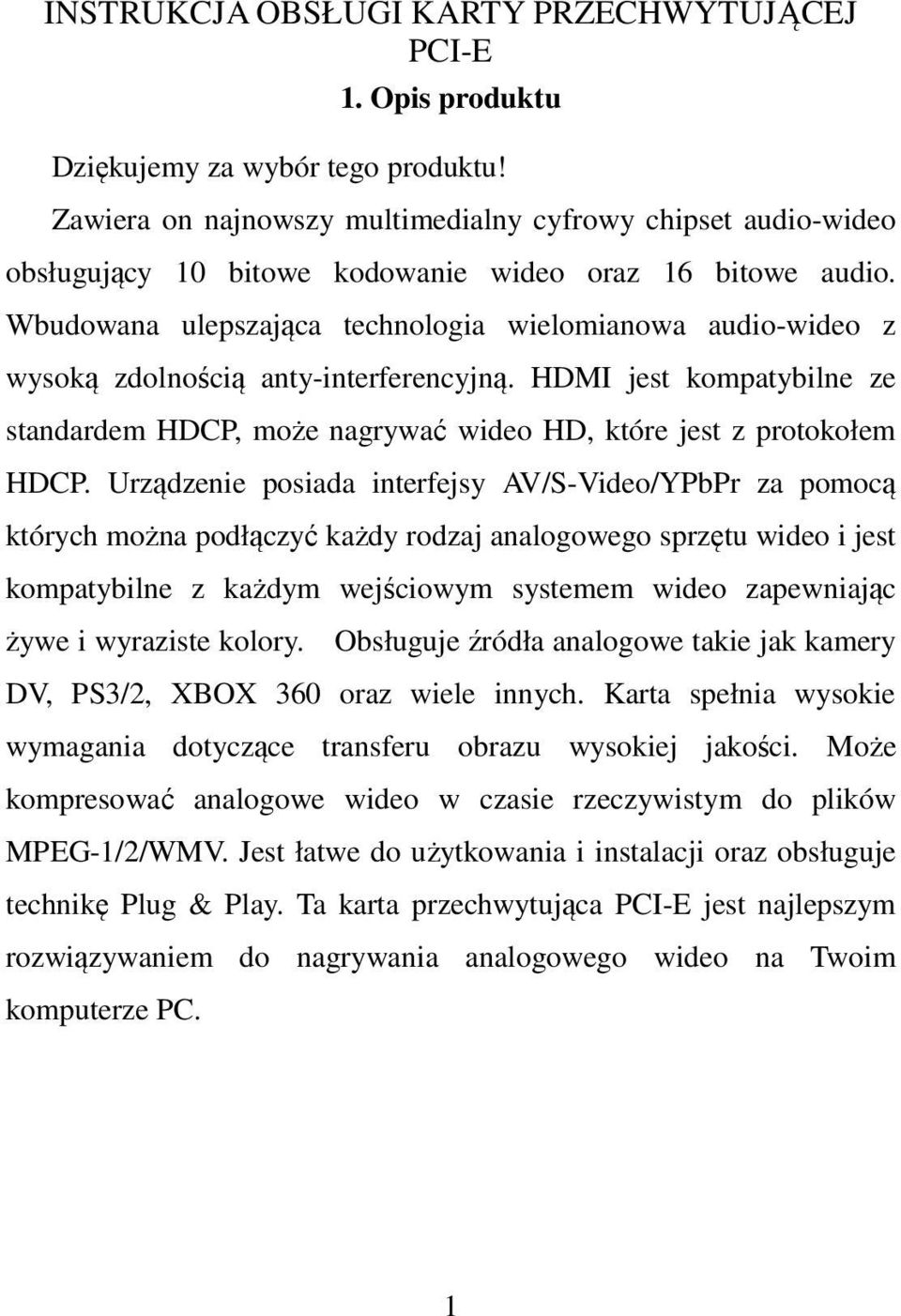

1 1. Opis produktu Dziękujemy za wybór tego produktu! Zawiera on najnowszy multimedialny cyfrowy chipset audio-wideo obsługujący 10 bitowe kodowanie wideo oraz 16 bitowe audio. Wbudowana ulepszająca technologia wielomianowa audio-wideo z wysoką zdolnością anty-interferencyjną. HDMI jest kompatybilne ze standardem HDCP, może nagrywać wideo HD, które jest z protokołem HDCP. Urządzenie posiada interfejsy AV/S-Video/YPbPr za pomocą których można podłączyć każdy rodzaj analogowego sprzętu wideo i jest kompatybilne z każdym wejściowym systemem wideo zapewniając żywe i wyraziste kolory. Obsługuje źródła analogowe takie jak kamery DV, PS3/2, XBOX 360 oraz wiele innych. Karta spełnia wysokie wymagania dotyczące transferu obrazu wysokiej jakości. Może kompresować analogowe wideo w czasie rzeczywistym do plików MPEG-1/2/WMV. Jest łatwe do użytkowania i instalacji oraz obsługuje technikę Plug & Play. Ta karta przechwytująca jest najlepszym rozwiązywaniem do nagrywania analogowego wideo na Twoim komputerze PC. 1

2 Cechy: *Obsługa wejść AV/S-Video/YPbPr umożliwia oglądanie wideo z kaset wideo/vcd,dvd/kamkorderów poprzez PC *Dowolny przybliżenie/oddalenie okna obrazu lub wyświetlanie na pełnym ekranie *Interfejs HDMI jest kompatybilny ze standardem HDCP *Wysokiej jakości kompresja MPEG-2 *Obsługa robienia zdjęć klatek *Rozdzielczości do 720p/1080i *Kompatybilność z WINDOWS XP SP2, VISTA *Zastosowany filtr grzebieniowy 3D luminancji/chrominancji 2. Wymagania systemowe *CPU: Intel core2 2.4GHz lub szybszy *Pamięć: 1GB lub więcej *Interfejs *Karta VGA: NVIDIA 8600 GT lub nowsza *Karta dźwiękowa PCI lub zintegrowana na płycie głównej *CD-ROM *System operacyjny: WINDOWS XP SP2, VISTA, WIN7 64bity (uwaga: stwierdzono, że karta nie daje się zainstalować w systemie Windows 7 32 bity) 2

3 3. Zawartość opakowania Kiedy otworzysz opakowanie, upewnij się czy zwarte w nim akcesoria są zgodne z poniższymi. W przypadku niezgodności skontaktuj się jak najszybciej z dytrybutorem. Karta przechwytująca 1 sztuka Instrukcja użytkownika 1 sztuka CD ze sterownikami i oprogramowaniem 1 sztuka Kabel MMI 1 sztuka Uwaga: Powyższa lista jest tylko punktem odniesienia, może ona ulec zmianie bez powiadamiania. 4. Instalacja sterowników i oprogramowania 4.1 Instalacja sterowników Kiedy włożysz kartę to złącza w komputerze, system automatycznie wykryje nowe urządzenie i wyświetli okna przedstawione na obrazkach. Zaznacz No, not this time i naciśnij Next. 3

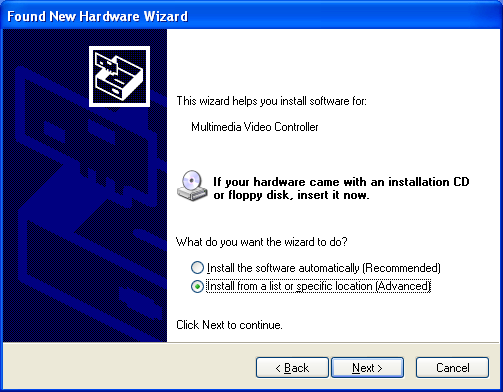

4 Pojawi się następne okno, na którym należy zaznaczyć Install from a list or specific location (Advanced) oraz nacisnąć Next : Instalator poprosi Cię o wybranie folderu instalacji. Włóż płytę CD ze sterownikami do napędu CD-ROM (załóżmy, że oznaczony jest literą E:\). Zaznacz Include this Location in the search, następnie naciśnij Browse w celu znalezienia ścieżki: E:\Driver 4

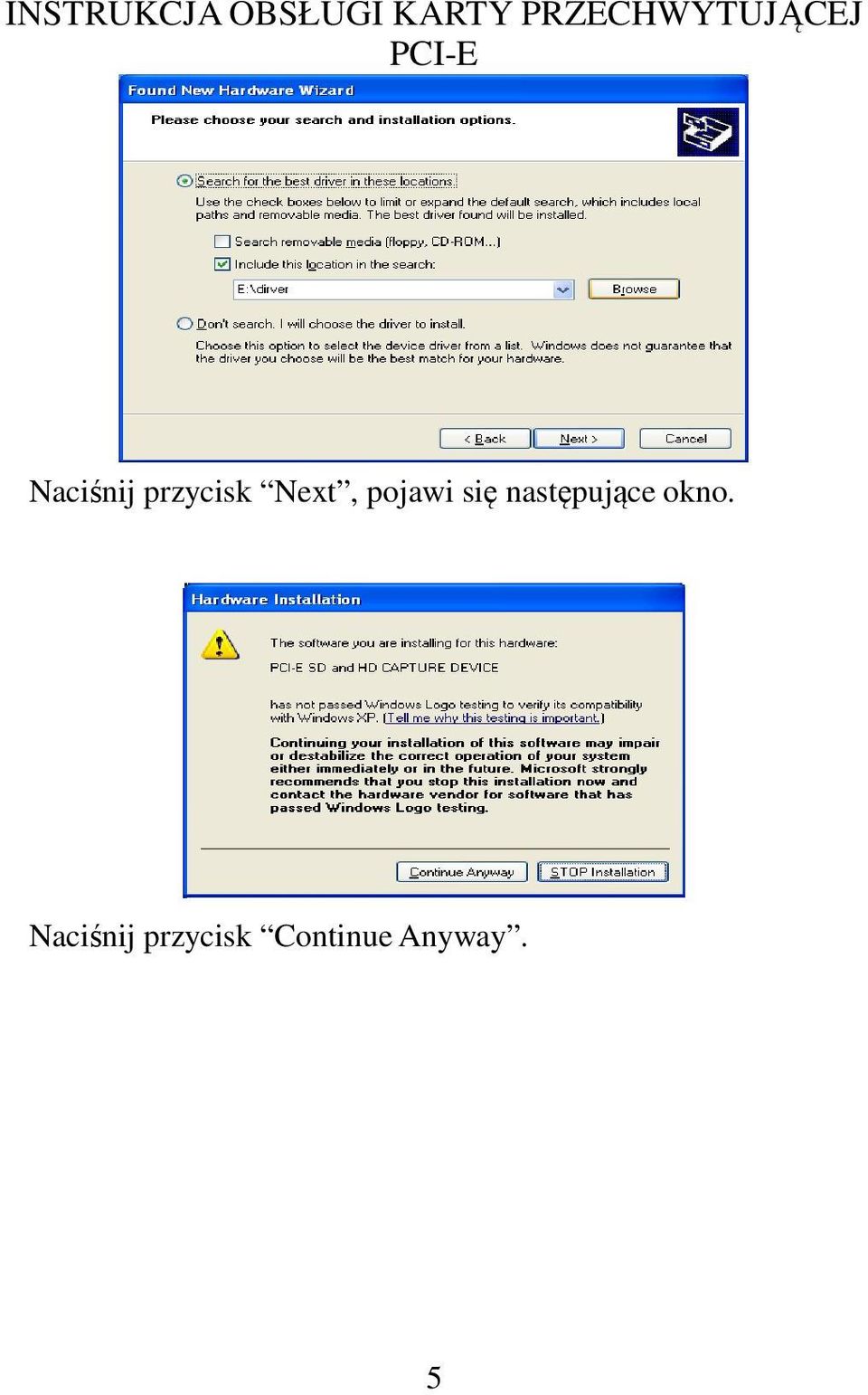

5 Naciśnij przycisk Next, pojawi się następujące okno. Naciśnij przycisk Continue Anyway. 5

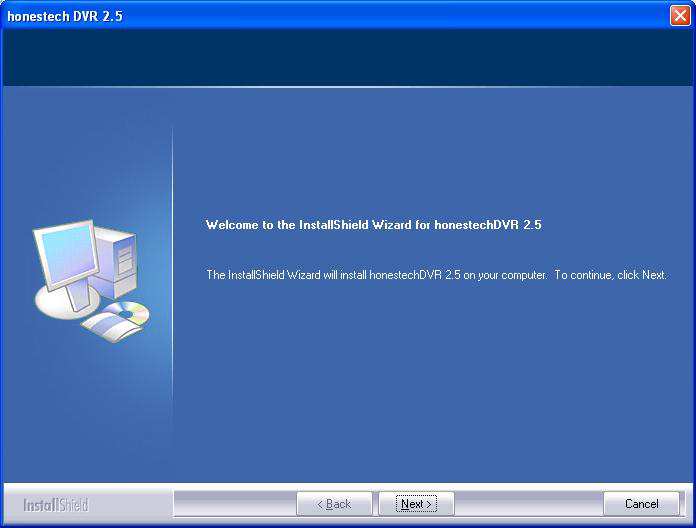

6 Naciśnij przycisk Finish kończąc instalację sterowników. Po instalacji sterowników, sprawdź czy SD and HD CAPTURE DEVICE znajduje się w menadżerze urządzeń. 4.2 Instalacja aplikacji Uruchom plik setup.exe na płycie CD, pojawi się następujące okno, na którym należy nacisnąć NEXT. Naciśnij Next : 6

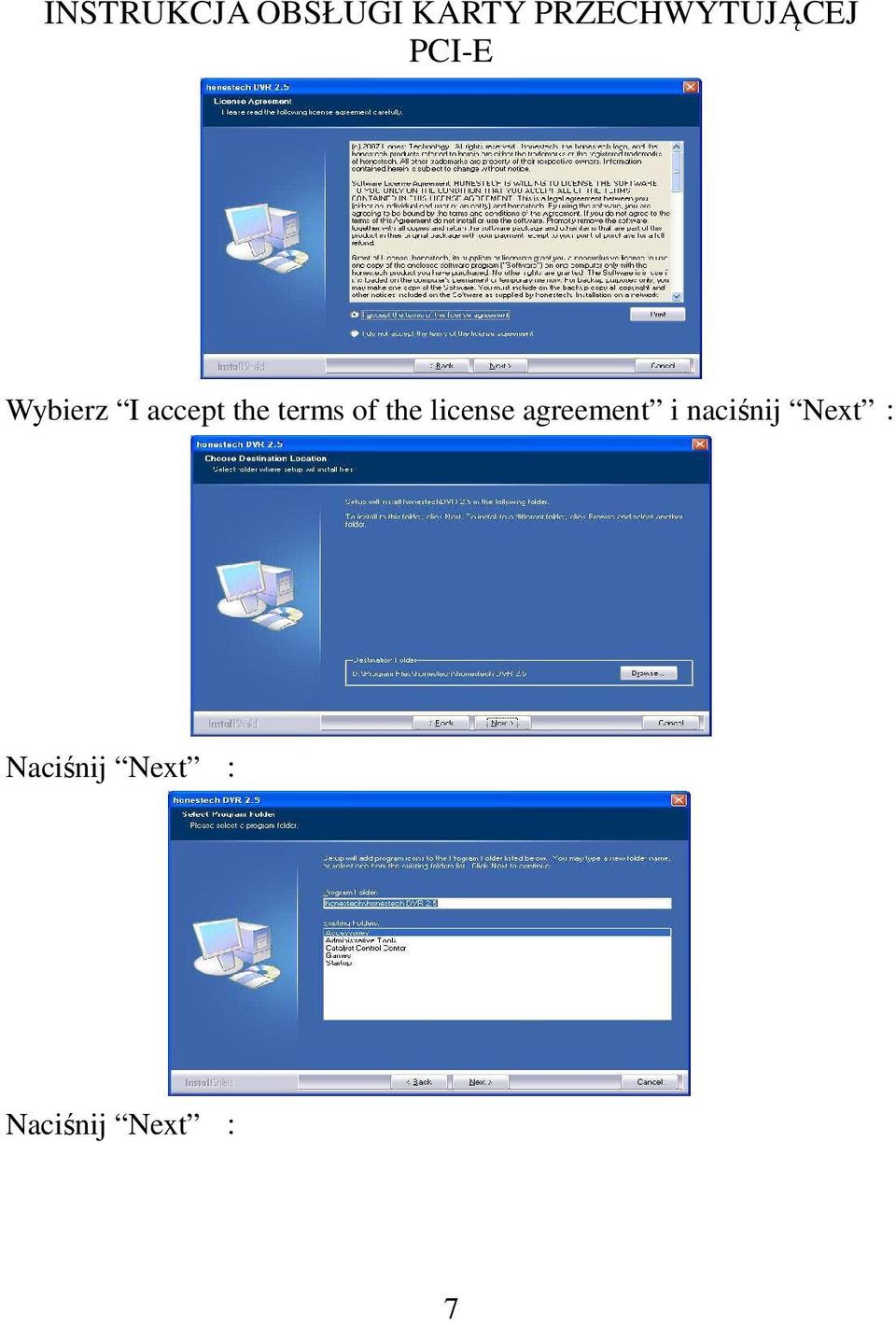

7 Wybierz I accept the terms of the license agreement i naciśnij Next : Naciśnij Next : Naciśnij Next : 7

8 Naciśnij Finish, a gdy pojawi się następujące okno naciśnij dwukrotnie honestech DVR2.5 : Wpisz klucz produktu do wyświetlonego okna i naciśnij OK. * Po zakończonej instalacji zrestartuj komputer. 5. Obsługa aplikacji Po uruchomieniu programu pojawi się panel sterujący oraz okno podglądu. Naciskając ikonę Property Settings na panelu wchodzimy do opcji ustawień. W zakładce Video setting mamy możliwość wyboru urządzenia nagrywającego, wejścia audio, standardu wideo oraz ustawienia koloru. Zakładka Record settings umożliwia ustawienie parametrów nagrywania oraz miejsca docelowego. W zakładce Etc setting możemy wybrać rodzaj pliku zrzutu obrazu oraz wyświetlone są informację o ilości wolnego miejsca na dysku. Do powyższych opcji możemy również się dostać klikając prawym 8

9 przyciskiem myszki na oknie podglądu i wybranie odpowiedniej opcji. Po ustawienia odpowiedniego źródła HD/SD wideo, w panelu sterującym wybieramy interfejs, do którego podłączyliśmy urządzenie źródłowe. W celu rozpoczęcia nagrywania wciskamy przycisk Recording. Panel sterujący umożliwia ponadto regulację głosu, podgląd i sterowanie odtwarzaniem nagrań oraz przechwycenie klatki wideo. Aby uzyskać format obrazu 16:9 należy w zakładce Video settings wybrać system PAL M. Wtedy w zakładce Record settings pojawi się rozdzielczość 720x480, którą należy wybrać. Problemy z wyświetlaniem obrazu z niektórych urządzeń W przypadku urządzeń z automatycznym ustawianiem rozdzielczości wyjściowej (jak np. odtwarzacz Bluray LG BD660 oraz niektórze set-top-boksy) moga wystapić problemy z uzyskaniem obrazu na DM626 (błędne wykrywanie własciwych rozdzielczosci dla karty). W takich sytuacjach proponujemy użycie prostego skalera HDMI, np. HDV 8A lub 1T-VS-626 pomiędzy źródłem sygnału a kartą i wymuszenie za jego pomocą jednej z obsługiwanych rozdzielczości, np. 720p na HDV 8A lub 720p/1080i na 1T-VS
