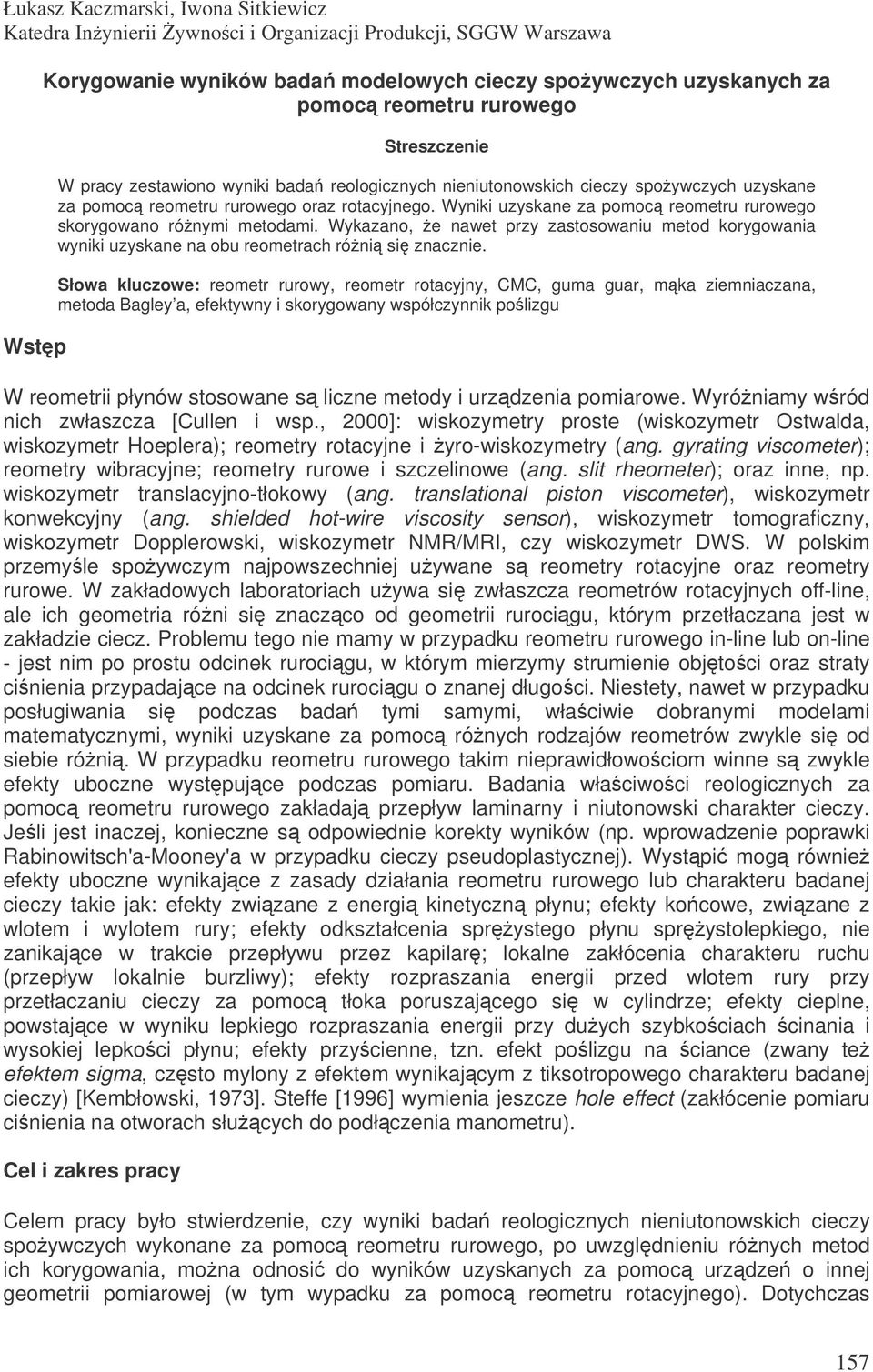

1 Łukasz Kaczmarski, Iwona Sitkiewicz Katedra Inynierii ywnoci i Organizacji Produkcji, SGGW Warszawa Wstp Korygowanie wyników bada modelowych cieczy spoywczych uzyskanych za pomoc reometru rurowego Streszczenie W pracy zestawiono wyniki bada reologicznych nieniutonowskich cieczy spoywczych uzyskane za pomoc reometru rurowego oraz rotacyjnego. Wyniki uzyskane za pomoc reometru rurowego skorygowano rónymi metodami. Wykazano, e nawet przy zastosowaniu metod korygowania wyniki uzyskane na obu reometrach róni si znacznie. Słowa kluczowe: reometr rurowy, reometr rotacyjny, CMC, guma guar, mka ziemniaczana, metoda Bagley a, efektywny i skorygowany współczynnik polizgu W reometrii płynów stosowane s liczne metody i urzdzenia pomiarowe. Wyróniamy wród nich zwłaszcza [Cullen i wsp., 2000]: wiskozymetry proste (wiskozymetr Ostwalda, wiskozymetr Hoeplera); reometry rotacyjne i yro-wiskozymetry (ang. gyrating viscometer); reometry wibracyjne; reometry rurowe i szczelinowe (ang. slit rheometer); oraz inne, np. wiskozymetr translacyjno-tłokowy (ang. translational piston viscometer), wiskozymetr konwekcyjny (ang. shielded hot-wire viscosity sensor), wiskozymetr tomograficzny, wiskozymetr Dopplerowski, wiskozymetr NMR/MRI, czy wiskozymetr DWS. W polskim przemyle spoywczym najpowszechniej uywane s reometry rotacyjne oraz reometry rurowe. W zakładowych laboratoriach uywa si zwłaszcza reometrów rotacyjnych off-line, ale ich geometria róni si znaczco od geometrii rurocigu, którym przetłaczana jest w zakładzie ciecz. Problemu tego nie mamy w przypadku reometru rurowego in-line lub on-line - jest nim po prostu odcinek rurocigu, w którym mierzymy strumienie objtoci oraz straty cinienia przypadajce na odcinek rurocigu o znanej długoci. Niestety, nawet w przypadku posługiwania si podczas bada tymi samymi, właciwie dobranymi modelami matematycznymi, wyniki uzyskane za pomoc rónych rodzajów reometrów zwykle si od siebie róni. W przypadku reometru rurowego takim nieprawidłowociom winne s zwykle efekty uboczne wystpujce podczas pomiaru. Badania właciwoci reologicznych za pomoc reometru rurowego zakładaj przepływ laminarny i niutonowski charakter cieczy. Jeli jest inaczej, konieczne s odpowiednie korekty wyników (np. wprowadzenie poprawki Rabinowitsch'a-Mooney'a w przypadku cieczy pseudoplastycznej). Wystpi mog równie efekty uboczne wynikajce z zasady działania reometru rurowego lub charakteru badanej cieczy takie jak: efekty zwizane z energi kinetyczn płynu; efekty kocowe, zwizane z wlotem i wylotem rury; efekty odkształcenia sprystego płynu sprystolepkiego, nie zanikajce w trakcie przepływu przez kapilar; lokalne zakłócenia charakteru ruchu (przepływ lokalnie burzliwy); efekty rozpraszania energii przed wlotem rury przy przetłaczaniu cieczy za pomoc tłoka poruszajcego si w cylindrze; efekty cieplne, powstajce w wyniku lepkiego rozpraszania energii przy duych szybkociach cinania i wysokiej lepkoci płynu; efekty przycienne, tzn. efekt polizgu na ciance (zwany te efektem sigma, czsto mylony z efektem wynikajcym z tiksotropowego charakteru badanej cieczy) [Kembłowski, 1973]. Steffe [1996] wymienia jeszcze hole effect (zakłócenie pomiaru cinienia na otworach słucych do podłczenia manometru). Cel i zakres pracy Celem pracy było stwierdzenie, czy wyniki bada reologicznych nieniutonowskich cieczy spoywczych wykonane za pomoc reometru rurowego, po uwzgldnieniu rónych metod ich korygowania, mona odnosi do wyników uzyskanych za pomoc urzdze o innej geometrii pomiarowej (w tym wypadku za pomoc reometru rotacyjnego). Dotychczas 157

2 badania takie [Broniarz-Press i wsp., 1996] dotyczyły cieczy odmiennych od cieczy wystpujcych w przemyle spoywczym. Autorzy szeregu prac sugeruj przy tym, e przełoenie wyników uzyskanych za pomoc reometru rurowego na wyniki uzyskane za pomoc innych reometrów moe by duym problemem [Jastrzbski, 1967; Kembłowski, 1973; Shukla i Rizvi, 1995; Steffe, 1996; Adhikari i Jindal, 2000]. Zakres bada obejmował wyznaczenie za pomoc reometru rurowego oraz reometru rotacyjnego (jako metody odniesienia) parametrów reologicznych cieczy nieniutonowskich wykorzystywanych w przemyle spoywczym, a take porównanie tak uzyskanych wyników. Przedmiotem bada był roztwór karboksymetylocelulozy sodowej (CMC) o steniu 1,2%, kleik z mki ziemniaczanej o steniu 4%, oraz dwa roztwory gumy guar o steniach 0,5% i 1,0%. Podjto równie prób skorygowania wyników otrzymanych przy pomocy reometru rurowego pod ktem wyeliminowania zjawiska efektywnego polizgu na ciance reometru oraz efektów kocowych. Metodyka Surowcami do bada były: CMC Tylopur (producent: JAR - Jaskulski Aromaty) mka ziemniaczana ECO+ (producent: PPHU JANEX dla GALEC PL) guma guar 5000cps (producent: JAR - Jaskulski Aromaty) Reometr rurowy wykorzystywany w badaniach skonstruowany został w Katedrze Inynierii ywnoci i Organizacji Produkcji SGGW i wyposaony w konstrukcj modułow - pozwalajc na montowanie trzech rónych członów pomiarowych (kady o długoci 6000 mm, rednica wewntrzna odpowiednio 11 mm, 14 mm i 22 mm, długo odcinka pomiarowego 2500 mm). Badania prowadzono przy 11 rónych strumieniach objtoci, dla wszystkich modułów pomiarowych, dla kadej z badanych cieczy. Pomiary prowadzono trzykrotnie, a wyniki uredniano. Cinienie statyczne mierzono za pomoc dwóch piezoelektrycznych przetworników cinienia w krócach (oznaczone numerami w kwadracie na rysunku 1) - w ten sposób wyznaczano straty cinienia. Strumienie objtoci wyznaczano poprzez pomiar czasu napełniania cylindra miarowego o pojemnoci 2 dm 3. Rysunek 1: Schemat reometru rurowego [Grzda, 2001] Figure 1: Diagram of a tube rheometer [Grzda, 2001] W badaniach posłuono si równie reometrem rotacyjnym Brookfield DV-III V3.3 RV. Wykorzystywano wrzeciono 27, przy zakresie szybkoci cinania 2,5-80 s -1 wykonujc pomiar co 2,5 s -1, w odstpach piciosekundowych. 158

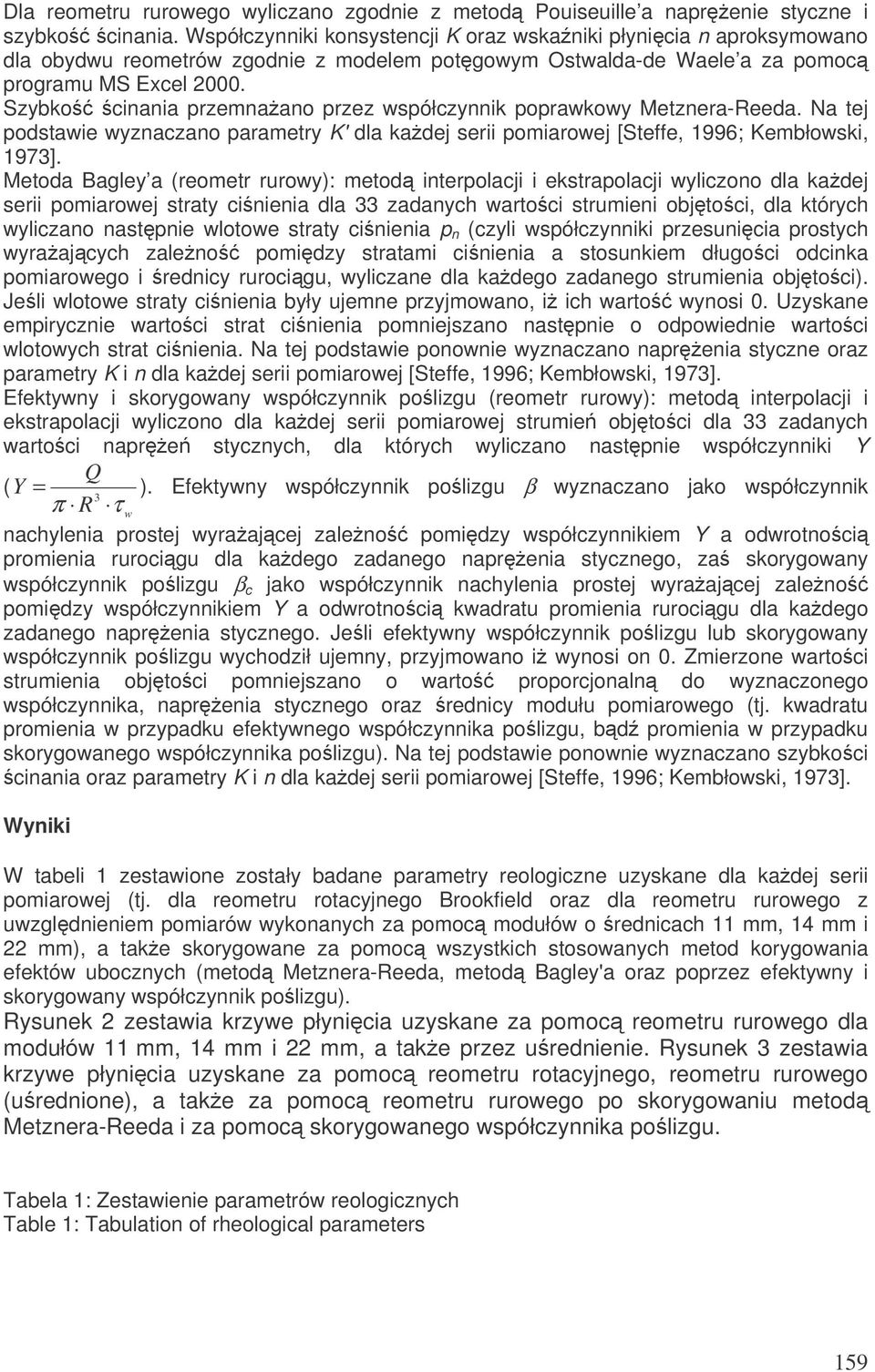

3 Dla reometru rurowego wyliczano zgodnie z metod Pouiseuille a naprenie styczne i szybko cinania. Współczynniki konsystencji K oraz wskaniki płynicia n aproksymowano dla obydwu reometrów zgodnie z modelem potgowym Ostwalda-de Waele a za pomoc programu MS Excel Szybko cinania przemnaano przez współczynnik poprawkowy Metznera-Reeda. Na tej podstawie wyznaczano parametry K' dla kadej serii pomiarowej [Steffe, 1996; Kembłowski, 1973]. Metoda Bagley a (reometr rurowy): metod interpolacji i ekstrapolacji wyliczono dla kadej serii pomiarowej straty cinienia dla 33 zadanych wartoci strumieni objtoci, dla których wyliczano nastpnie wlotowe straty cinienia p n (czyli współczynniki przesunicia prostych wyraajcych zaleno pomidzy stratami cinienia a stosunkiem długoci odcinka pomiarowego i rednicy rurocigu, wyliczane dla kadego zadanego strumienia objtoci). Jeli wlotowe straty cinienia były ujemne przyjmowano, i ich warto wynosi 0. Uzyskane empirycznie wartoci strat cinienia pomniejszano nastpnie o odpowiednie wartoci wlotowych strat cinienia. Na tej podstawie ponownie wyznaczano naprenia styczne oraz parametry K i n dla kadej serii pomiarowej [Steffe, 1996; Kembłowski, 1973]. Efektywny i skorygowany współczynnik polizgu (reometr rurowy): metod interpolacji i ekstrapolacji wyliczono dla kadej serii pomiarowej strumie objtoci dla 33 zadanych wartoci napre stycznych, dla których wyliczano nastpnie współczynniki Y Q ( Y = π R τ ). Efektywny współczynnik polizgu β wyznaczano jako współczynnik 3 w nachylenia prostej wyraajcej zaleno pomidzy współczynnikiem Y a odwrotnoci promienia rurocigu dla kadego zadanego naprenia stycznego, za skorygowany współczynnik polizgu β c jako współczynnik nachylenia prostej wyraajcej zaleno pomidzy współczynnikiem Y a odwrotnoci kwadratu promienia rurocigu dla kadego zadanego naprenia stycznego. Jeli efektywny współczynnik polizgu lub skorygowany współczynnik polizgu wychodził ujemny, przyjmowano i wynosi on 0. Zmierzone wartoci strumienia objtoci pomniejszano o warto proporcjonaln do wyznaczonego współczynnika, naprenia stycznego oraz rednicy modułu pomiarowego (tj. kwadratu promienia w przypadku efektywnego współczynnika polizgu, bd promienia w przypadku skorygowanego współczynnika polizgu). Na tej podstawie ponownie wyznaczano szybkoci cinania oraz parametry K i n dla kadej serii pomiarowej [Steffe, 1996; Kembłowski, 1973]. Wyniki W tabeli 1 zestawione zostały badane parametry reologiczne uzyskane dla kadej serii pomiarowej (tj. dla reometru rotacyjnego Brookfield oraz dla reometru rurowego z uwzgldnieniem pomiarów wykonanych za pomoc modułów o rednicach 11 mm, 14 mm i 22 mm), a take skorygowane za pomoc wszystkich stosowanych metod korygowania efektów ubocznych (metod Metznera-Reeda, metod Bagley'a oraz poprzez efektywny i skorygowany współczynnik polizgu). Rysunek 2 zestawia krzywe płynicia uzyskane za pomoc reometru rurowego dla modułów 11 mm, 14 mm i 22 mm, a take przez urednienie. Rysunek 3 zestawia krzywe płynicia uzyskane za pomoc reometru rotacyjnego, reometru rurowego (urednione), a take za pomoc reometru rurowego po skorygowaniu metod Metznera-Reeda i za pomoc skorygowanego współczynnika polizgu. Tabela 1: Zestawienie parametrów reologicznych Table 1: Tabulation of rheological parameters 159

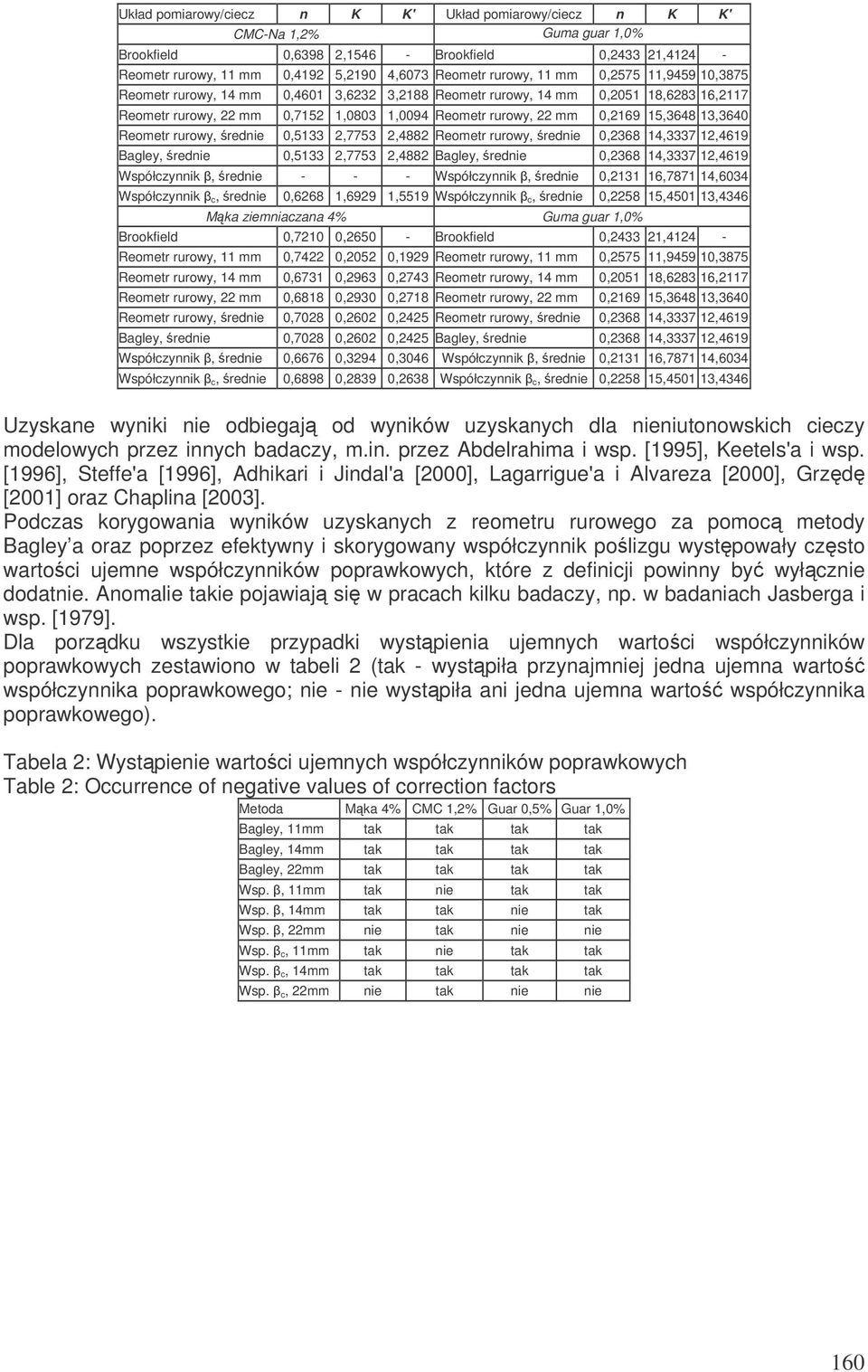

4 Układ pomiarowy/ciecz n K K' Układ pomiarowy/ciecz n K K' CMC-Na 1,2% Guma guar 1,0% Brookfield 0,6398 2, Brookfield 0, , Reometr rurowy, 11 mm 0,4192 5,2190 4,6073 Reometr rurowy, 11 mm 0, , ,3875 Reometr rurowy, 14 mm 0,4601 3,6232 3,2188 Reometr rurowy, 14 mm 0, , ,2117 Reometr rurowy, 22 mm 0,7152 1,0803 1,0094 Reometr rurowy, 22 mm 0, , ,3640 Reometr rurowy, rednie 0,5133 2,7753 2,4882 Reometr rurowy, rednie 0, , ,4619 Bagley, rednie 0,5133 2,7753 2,4882 Bagley, rednie 0, , ,4619 Współczynnik, rednie Współczynnik, rednie 0, , ,6034 Współczynnik c, rednie 0,6268 1,6929 1,5519 Współczynnik c, rednie 0, , ,4346 Mka ziemniaczana 4% Guma guar 1,0% Brookfield 0,7210 0, Brookfield 0, , Reometr rurowy, 11 mm 0,7422 0,2052 0,1929 Reometr rurowy, 11 mm 0, , ,3875 Reometr rurowy, 14 mm 0,6731 0,2963 0,2743 Reometr rurowy, 14 mm 0, , ,2117 Reometr rurowy, 22 mm 0,6818 0,2930 0,2718 Reometr rurowy, 22 mm 0, , ,3640 Reometr rurowy, rednie 0,7028 0,2602 0,2425 Reometr rurowy, rednie 0, , ,4619 Bagley, rednie 0,7028 0,2602 0,2425 Bagley, rednie 0, , ,4619 Współczynnik, rednie 0,6676 0,3294 0,3046 Współczynnik, rednie 0, , ,6034 Współczynnik c, rednie 0,6898 0,2839 0,2638 Współczynnik c, rednie 0, , ,4346 Uzyskane wyniki nie odbiegaj od wyników uzyskanych dla nieniutonowskich cieczy modelowych przez innych badaczy, m.in. przez Abdelrahima i wsp. [1995], Keetels'a i wsp. [1996], Steffe'a [1996], Adhikari i Jindal'a [2000], Lagarrigue'a i Alvareza [2000], Grzd [2001] oraz Chaplina [2003]. Podczas korygowania wyników uzyskanych z reometru rurowego za pomoc metody Bagley a oraz poprzez efektywny i skorygowany współczynnik polizgu wystpowały czsto wartoci ujemne współczynników poprawkowych, które z definicji powinny by wyłcznie dodatnie. Anomalie takie pojawiaj si w pracach kilku badaczy, np. w badaniach Jasberga i wsp. [1979]. Dla porzdku wszystkie przypadki wystpienia ujemnych wartoci współczynników poprawkowych zestawiono w tabeli 2 (tak - wystpiła przynajmniej jedna ujemna warto współczynnika poprawkowego; nie - nie wystpiła ani jedna ujemna warto współczynnika poprawkowego). Tabela 2: Wystpienie wartoci ujemnych współczynników poprawkowych Table 2: Occurrence of negative values of correction factors Metoda Mka 4% CMC 1,2% Guar 0,5% Guar 1,0% Bagley, 11mm tak tak tak tak Bagley, 14mm tak tak tak tak Bagley, 22mm tak tak tak tak Wsp., 11mm tak nie tak tak Wsp., 14mm tak tak nie tak Wsp., 22mm nie tak nie nie Wsp. c, 11mm tak nie tak tak Wsp. c, 14mm tak tak tak tak Wsp. c, 22mm nie tak nie nie 160

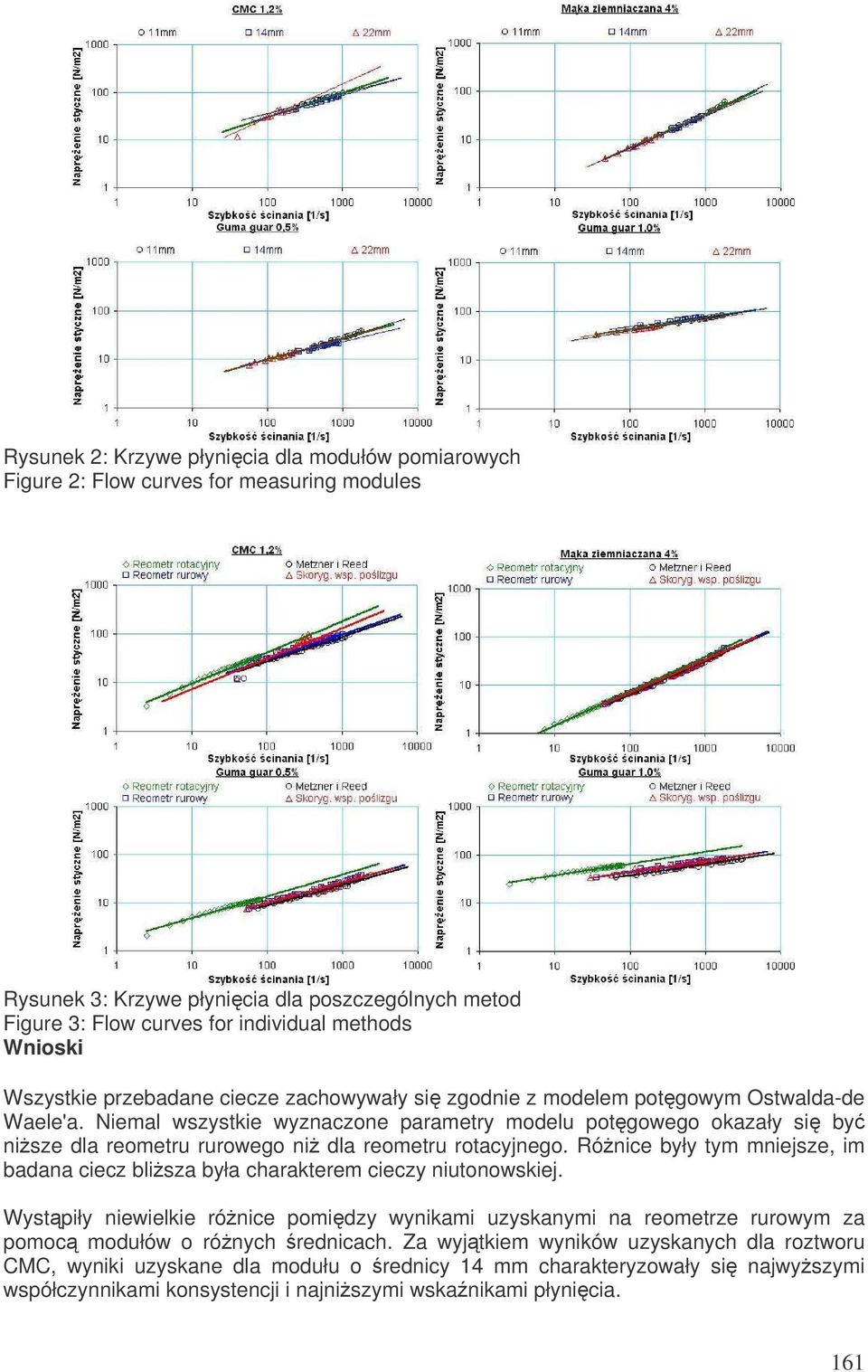

5 Rysunek 2: Krzywe płynicia dla modułów pomiarowych Figure 2: Flow curves for measuring modules Rysunek 3: Krzywe płynicia dla poszczególnych metod Figure 3: Flow curves for individual methods Wnioski Wszystkie przebadane ciecze zachowywały si zgodnie z modelem potgowym Ostwalda-de Waele'a. Niemal wszystkie wyznaczone parametry modelu potgowego okazały si by nisze dla reometru rurowego ni dla reometru rotacyjnego. Rónice były tym mniejsze, im badana ciecz blisza była charakterem cieczy niutonowskiej. Wystpiły niewielkie rónice pomidzy wynikami uzyskanymi na reometrze rurowym za pomoc modułów o rónych rednicach. Za wyjtkiem wyników uzyskanych dla roztworu CMC, wyniki uzyskane dla modułu o rednicy 14 mm charakteryzowały si najwyszymi współczynnikami konsystencji i najniszymi wskanikami płynicia. 161

6 adna z metod korygowania wyników nie przyniosła zadawalajcych rezultatów. Metoda Metznera-Reeda nie zmniejszała rónic pomidzy wynikami uzyskanymi z reometru rotacyjnego i wynikami uzyskanymi z reometru rurowego - zamiast tego je zwikszyła (i to tym bardziej, im badana ciecz dalsza była charakterem od cieczy niutonowskiej). Stwierdzono, i podczas bada nie wystpił efekt kocowy, o czym wiadcz ujemne wartoci wlotowych strat cinienia (współczynnika poprawkowego w metodzie Bagley a). Korygowanie efektu polizgu na ciance okazało si niewystarczajce. Jeli w ogóle doszło do efektu polizgu na ciance, nałoył si on zapewne na efekt tiksotropii. W chwili obecnej odnoszenie wyników bada reologicznych nieniutonowskich cieczy spoywczych uzyskiwanych za pomoc reometru rurowego z wynikami uzyskiwanymi za pomoc reometru rotacyjnego wydaje si by niemoliwe. Konieczne jest przeprowadzenie dalszych, bardziej szczegółowych bada nad poruszanym zagadnieniem. Bibliografia Abdelrahim K.A., Ramaswamy H.S, van der Voort F.R.: Rheological properties of starch solutions under aseptic processing temperatures. Food Research International 1995, 28, Adhikari B., Jindal V.K.: Fluid flow characterization with tube viscometer data. Journal of Food Engineering 2000, 50, Broniarz-Press L., Wesołowski P., Borowski J.: Porównanie wyników bada reologicznych wykonanych rónymi metodami pomiarowymi. Seminarium reologii technicznej 1996, Akademia Rolniczo-Techniczna, Olsztyn, Chaplin M.: wyniki bada w Internecie Food Research Centre, South Bank University, London, 2003 Cullen P.J., Duffy A.P, O'Donnell C.P., O'Callaghan D.J.: Process viscometry for the food industry. Trends in Food Science & Technology 2000, 11, Grzda R.: Projekt, budowa i wstpne badania stanowiska do pomiaru własnoci reologicznych cieczy nieniutonowskich. Praca magisterska. Szkoła Główna Gospodarstwa Wiejskiego. Warszawa 2001 Jasberg, B.K., Mustakas G.C., Bagley E.B.: Extrusion of defatted soy flakes - model of a plug flow process. Journal of Rheology 1979, 23, Jastrzbski Z.D.: Entrance effects and wall effects in an extrusion rheometer during the flow of concentrated suspensions. Industrial and Engineering Chemistry Research Fundamentals 1967, 6, Keetels C.J.A.M., van Vliet T., Walstra P.: Gelation and retrogradation of concentrated starch systems: 1. Gelation. Food Hydrocolloids 1996, 10(3), Kembłowski Z.: Inynieria chemiczna: Reometria płynów nienewtonowskich. Wydawnictwa Naukowo-Techniczne. Warszawa 1973 Lagarrigue S., Alvarez G.: The reology of starch dispersions at high temperatures and high shear rates: a review. Journal of Food Engineering 2000, 50 (2001),
