1 COPYRIGHT 2010 IGE+XAO. All rights reserved SEE Electrical V5R1 Nowości V5R1

2 COPYRIGHT 2010 IGE+XAO. Wszystkie prawa zastrzeżone COPYRIGHT MARZEC 2010 IGE+XAO Polska Wszelkie prawa zastrzeżone. Nieautoryzowane rozpowszechnianie całości lub fragmentu niniejszej publikacji w jakiejkolwiek postaci jest zabronione. Wykonywanie kopii metodą kserograficzną, fotograficzną a także kopiowanie na nośniku filmowym, magnetycznym lub innym powoduje naruszenie praw autorskich niniejszej publikacji. Strona 2 A. SEE Electrical V5R1 - Nowości

3 COPYRIGHT 2009 IGE+XAO. Wszystkie prawa zastrzeżone l SPIS TREŚCI SEE ELECTRICAL V5R1 NOWOŚCI 1 A NOWOŚCI SEE ELECTRICAL 4 A.1. Z WERSJI V4R1 DO WERSJI V5R1 4 A.1.1. Informacje ogólne 4 A.1.1.a. Modyfikacja interfejsu 4 A.1.1.b. Nowe formaty plików 6 A.1.1.c. Kompresja schematów przed ich zapisem 7 A.1.1.d. Możliwość dynamicznej zmiany właściwości 7 A.1.1.e. Możliwość kompresji biblioteki symboli 8 A.1.1.f. Możliwość wyświetlania kilku języków w projekcie 8 A.1.1.g. Nowe formaty programu AutoCAD 8 A.1.1.h. Parametry okien dla języka i czcionki 8 A.1.1.i. Opcje dialogu "Właściwości projektu" 8 A.1.1.j. Przyspieszenie operacji doboru kodu katalogowego 8 A.1.1.k. Eksplorator symboli wg kodu producenta 9 A.1.2. Ulepszenia funkcji 11 A.1.2.a. Dodanie nowych funkcjonalności 11 A.1.2.b. Ulepszenie istniejących funkcjonalności 17 A.1.2.c. Wyświetlanie kilku tłumaczeń w tym samym czasie 17 A.1.2.d. Ulepszenia w module schematy zasadnicze 20 A.1.2.e. Wyszukiwanie kodów katalogowych 27 A.1.2.f. Rozbudowa katalogów aparatury 27 A.1.2.g. Deklarowanie symboli na podstawie powiązań w katalogu aparatów 27 A.1.2.h. Ulepszenia w module zabudowa aparatury 28 A.1.2.i. Ulepszenia w zestawieniach 29 A.1.2.j. Ulepszenia Bazy technicznej projektu 31 A.1.2.k. Ulepszenia w module plany instalacji 32 A.1.2.l. Zaawansowane zmiany ustawień 32 A.1.2.m. Ulepszenia Live Update i Licencji programu 35 A.1.2.n. Zapis do mastera 38 A. SEE Electrical V5R1 - Nowości Strona 3

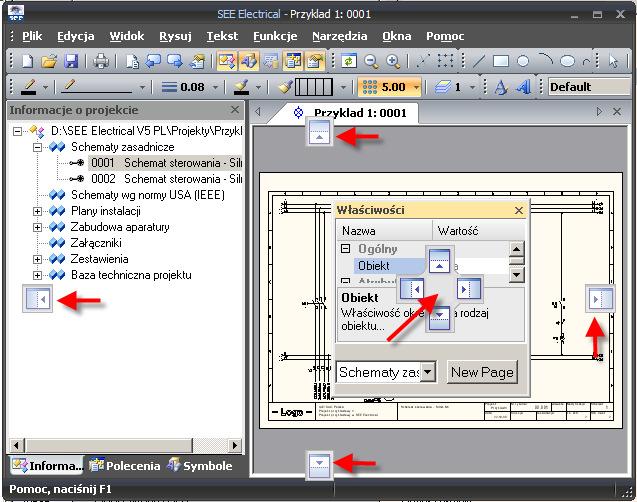

4 COPYRIGHT 2010 IGE+XAO. Wszystkie prawa zastrzeżone A NOWOŚCI SEE ELECTRICAL A.1. Z WERSJI V4R1 DO WERSJI V5R1 A.1.1. Informacje ogólne A.1.1.a. Modyfikacja interfejsu Zostały wprowadzone zmiany w zarządzaniu interfejsem użytkownika. Należą do nich: Nowy sposób modyfikacji położenia okien: Po naciśnięciu myszką nagłówka okna (np. okno Eksploratora symboli), pojawiają się odpowiednie strzałki. Po wybraniu kierunku (najechanie myszką na znak strzałki), umieszczamy okno w żądanym miejscu (czyli na górze, na dole, z prawej lub z lewej). Okna są skalowalne. Strona 4 A. SEE Electrical V5R1 - Nowości

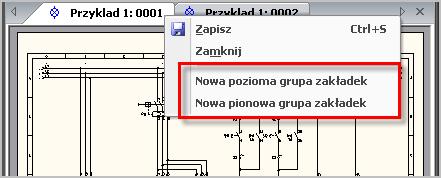

5 COPYRIGHT 2009 IGE+XAO. Wszystkie prawa zastrzeżone l Możliwość zdefiniowania grupy zakładek: Nowa pozioma grupa zakładek - przykład: A. SEE Electrical V5R1 - Nowości Strona 5

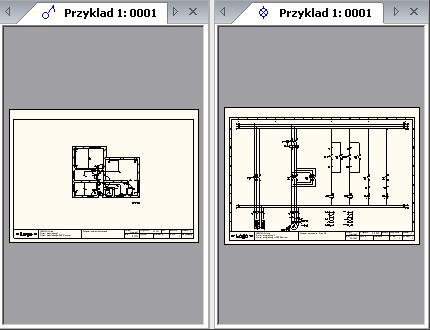

6 COPYRIGHT 2010 IGE+XAO. Wszystkie prawa zastrzeżone Nowa pionowa grupa zakładek - przykład: A.1.1.b. Nowe formaty plików SEE Electrical obecnie używa nowych formatów projektów i symboli Projekt posiada rozszerzenie.sep zamiast.cpj, a symbole.ses zamiast.cps Po otwarciu projektu w formacie cpj, utworzonego w poprzedniej wersji SEE Electrical, zostanie przeprowadzona automatyczna konwersja i projekt zostanie zapisany w nowym formacie. Strona 6 A. SEE Electrical V5R1 - Nowości

7 A.1.1.c. Kompresja schematów przed ich zapisem Nowości COPYRIGHT 2009 IGE+XAO. Wszystkie prawa zastrzeżone l Została dodana nowa funkcja, aby umożliwić użytkownikom kompresję rysunków przed zapisaniem ich do bazy danych Projektu. W parametrach systemu należy zaznaczyć następującą opcję: A.1.1.d. Możliwość dynamicznej zmiany właściwości Obecnie możliwa jest dynamiczna zmiana właściwości wybranego obiektu bezpośrednio w oknie Właściwości. Wyświetlić okno Właściwości (Pasek standard, ikonka Pokaż lub ukryj pasek właściwości ) i wskazać obiekt (schemat, symbol, tekst, itd.). Właściwości wskazanego elementu są wyświetlane w oknie. Można je modyfikować. Po zatwierdzeniu (kliknięcie na koleją właściwość lub nagłówek paska), nowe właściwości są wyświetlane i w oknie i przy symbolu, schemacie, tekście itd... A. SEE Electrical V5R1 - Nowości Strona 7

8 COPYRIGHT 2010 IGE+XAO. Wszystkie prawa zastrzeżone A.1.1.e. Możliwość kompresji biblioteki symboli Dostępne jest również nowe polecenie, które pozwala na kompresję biblioteki symboli. Jego użycie jest zalecane po usunięciu wielu symboli z biblioteki. Usuwanie symboli w programie powoduje jedynie zaznaczenie w bazie danych Microsoft Access. Niezbędne staje się skompresowanie bazy danych symboli, aby do końca usunąć elementy. Advanced A.1.1.f. Możliwość wyświetlania kilku języków w projekcie Ta nowa funkcja umożliwia wyświetlanie tekstu tłumaczenia w kilku językach jednocześnie w projekcie. Kiedy teksty w projekcie zostaną przetłumaczone, można określić, które z tłumaczeń będą wyświetlane na ekranie. W oknie Tłumaczenie można zaznaczyć pole wyboru w kolumnie Pokaż". Użytkownik może zmienić kolejność ich wyświetlania oraz określić znak separatora. A.1.1.g. Nowe formaty programu AutoCAD Obecnie możliwe jest importowanie i / lub eksportowania plików AutoCAD A.1.1.h. Parametry okien dla języka i czcionki Wyświetlanie określonego języka tekstu (na przykład, Chiński, Cyrylica, itd.) zależy od ustawień Windows, określonych w dialogu Start Ustawienia Panel sterowania Opcje regionalne i języka. Standard A.1.1.i. Opcje dialogu "Właściwości projektu" Zarządzanie ustawieniami Funkcji/Lokalizacji, automatyczna zmiana daty przeglądu oraz wyświetlanie komunikatów znajduje się obecnie w oknie Właściwości projektu. Standard A.1.1.j. Przyspieszenie operacji doboru kodu katalogowego Zoptymalizowano katalog aparatury producentów pod względem szybkości operacji wyszukiwania kodów katalogowych. Otwieranie danej klasy wynosi około 1 s. Strona 8 A. SEE Electrical V5R1 - Nowości

9 A.1.1.k. Eksplorator symboli wg kodu producenta Nowości COPYRIGHT 2009 IGE+XAO. Wszystkie prawa zastrzeżone l Standard Eksplorator symboli wg kodu katalogowego producenta pozwala użytkownikowi wstawiać symbole skojarzone z danym kodem katalogowym. Wymaga to zadeklarowania powiązań pomiędzy kodem a symbolami graficznymi w katalogu aparatury. Ten nowy eksplorator ma następujące możliwości: Wstawianie symboli z przypisanym kodem katalogowym; Wstawianie symboli Master/Slave wg kodu, jak określono to w katalogu aparatów; Używanie folderu "Ulubione". A. SEE Electrical V5R1 - Nowości Strona 9

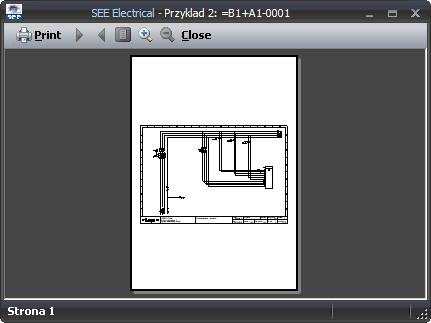

10 COPYRIGHT 2010 IGE+XAO. Wszystkie prawa zastrzeżone A.1.1.k.1. Generowanie plików PDF (Nowy moduł) Moduł PDF Obecnie dostępne są dwa polecenia w oknie poleceń dotyczące generowania plików PDF. Polecenie dotyczące schematu Drawing2PDF lub polecenie dotyczące całego projektu Workspace2PDF. Wygenerowane pliki zawierają adresację krosową pomiędzy symbolami Master/Slave i pomiędzy liniami potencjałowymi (rysunkami). Kolejność zestawień symboli pozwala na zdefiniowanie hierarchicznej struktury, zgodnie z którą będą generowane rysunki. "Włącz indeks generowania" pozwala zapisać określony sposób drukowania. Strona 10 A. SEE Electrical V5R1 - Nowości

11 A.1.2. Ulepszenia funkcji Nowości COPYRIGHT 2009 IGE+XAO. Wszystkie prawa zastrzeżone l A.1.2.a. Dodanie nowych funkcjonalności W programie dodano kilka nowych funkcji dotyczących poszczególnych modułów oraz poziomów. Advanced A.1.2.a.1. Funkcja/Lokalizacja W oknie poleceń dodano polecenie Aspects. Pozwala ono na zdefiniowanie funkcji / lokalizacji projektu przed rozpoczęciem tworzenia schematu lub na dodanie ich później. Można dodać opisy, a także wyświetlić schematy i / lub składniki, które należą do tych funkcji / lokalizacji. Możliwe jest również szukanie i wyświetlanie komponentów lub schematów projektu zgodnie z funkcją / lokalizacją. Zgodnie z obecną normą IEC 81346, funkcje i lokalizacje są oznaczone następującymi znakami występującymi przed ich nazwami: "=" i "+" (= funkcja i + lokalizacja). SEE Electrical teraz obsługuje również wyświetlanie realizowanych funkcji i lokalizacji ("==" funkcje i "++" lokalizacje). Dzięki nowemu sposobowi zarządzania Funkcją / Lokalizacją można łatwiej zmieniać ich wartości. A. SEE Electrical V5R1 - Nowości Strona 11

12 COPYRIGHT 2010 IGE+XAO. Wszystkie prawa zastrzeżone Advanced A.1.2.a.2. Kopiowanie schematów pomiędzy projektami W Ekploratorze projektów użytkownik może kopiować schematy z jednego projektu do drugiego oraz przesuwać schematy do różnych projektów używając technologii Drag & Drop (przesuń i upuść). Kopiowanie schematów jest możliwe tylko w przypadku: Moduł, z którego kopiowane są schematy i ten, do którego kopiujemy jest tego samego typu; Jeżeli podczas kopiowania schematów w module Schematy zasadnicze jest włączone zarządzanie funkcją i lokalizacją w projekcie źródłowym: Zarządzanie funkcją i lokalizacją musi być aktywne w docelowym obszarze roboczym, jak również Kopiowany schemat nie może mieć wypełnionej funkcji i lokalizacji. Jeżeli docelowa Funkcja jest inna niż Funkcja źródłowa, kopiowany schemat otrzymuje wartość Funkcji docelowej. A.1.2.a.3. Podgląd wydruku Obecnie przed wydrukowaniem schematu możemy zobaczyć jego podgląd. Wprowadzono polecenie Plik/Podgląd. Strona 12 A. SEE Electrical V5R1 - Nowości

13 COPYRIGHT 2009 IGE+XAO. Wszystkie prawa zastrzeżone l A.1.2.a.4. Nowy metoda wybierania obiektów Obecnie w SEE Electrical możliwe jest wybranie obiektów wewnątrz zaznaczanego obszaru na dwa sposoby: Jeśli chcemy, przetwarzać tylko elementy, które są zlokalizowane całkowicie wewnątrz wybranego obszaru, należy przesuwać kursor od lewej do prawej: Kursor graficzny wygląda następująco: A. SEE Electrical V5R1 - Nowości Strona 13

14 COPYRIGHT 2010 IGE+XAO. Wszystkie prawa zastrzeżone Jeśli chcemy, przetwarzać wszystkie obiekty, które są zlokalizowane nawet częściowo wewnątrz wybranego obszaru, należy przesunąć kursor od prawej do lewej: Strona 14 A. SEE Electrical V5R1 - Nowości

15 A.1.2.a.5. Wprowadzanie komentarzy do projektu (Redlining) Nowości COPYRIGHT 2009 IGE+XAO. Wszystkie prawa zastrzeżone l Ta nowa funkcja pozwala użytkownikom wprowadzać komentarze (poprzez zaznaczenie na rysunkach stref przeznaczonych do korekty (tzw. redlining) oraz ich opisywanie). Komentarze mogą być również wstawiane w przeglądarce SEE Electrical Viewer. Umożliwia to osobom sprawdzającym lub inspektorom nadzoru wprowadzanie uwag do projektu bez potrzeby zakupu programu SEE Electrical. Komentarze są przechowywane oddzielnie w bazie danych tak, że oryginalny rysunek nie zostanie zmieniony lub uszkodzony. Menu Komentarze pozwala wstawić zaznaczenia: Polecenie Komentarze/Parametry, pozwala określić parametry komentarzy: A. SEE Electrical V5R1 - Nowości Strona 15

16 COPYRIGHT 2010 IGE+XAO. Wszystkie prawa zastrzeżone A.1.2.a.6. Współrzędne względne i wymiarowanie od wybranego punktu Polecenie Wstaw/Wymiar/Ciągły pozwala na prowadzenie wymiarowania od względnego punktu (0,0). Należy narysować odciętą lub rzędną poprzez wskazanie punktów oraz wskazać punkt do pomiaru. Polecenie Wstaw/Wymiar/Współrzędne pozwala na wyświetlenie współrzędnych punktu względem wybranego punktu (0,0). A.1.2.a.7. Możliwość wstawienia zestawień na schemat Z listy poleceń dostępne są dwa nowe polecenia, które pozwalają wstawić na schemat kompletne zestawienie (Lista jako rysunek) lub część zestawienia (Lista jako rysunek 1). Strona 16 A. SEE Electrical V5R1 - Nowości

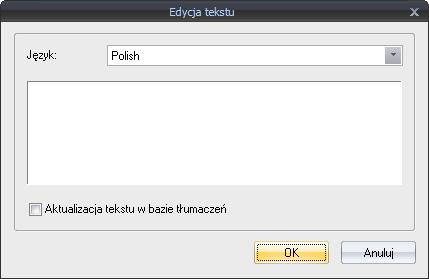

17 A.1.2.b. Ulepszenie istniejących funkcjonalności Nowości COPYRIGHT 2009 IGE+XAO. Wszystkie prawa zastrzeżone l Advanced A.1.2.b.1. Ulepszenie bazy tłumaczeń Polecenie Tłumaczenia w SEE Electrical operuje na bazie danych Microsoft Access, - TranslationNEW.mdb Nowe polecenie Tekst/Aktualizacja przetłumaczonego tekstu, pozwala na zmianę tłumaczenia wybranego tekstu i dodanie go jednocześnie do bazy tłumaczeń (słownika tłumaczeń). Wybrać polecenie Tekst/Aktualizacja przetłumaczonego tekstu Wskazać tekst. Wybrać język na który chcemy przetłumaczyć. Zaznaczyć opcję "Aktualizacja tekstu w bazie tłumaczeń". Kliknąć na OK. Nowe tłumaczenie zostaje automatycznie dodane do słownika. Advanced A.1.2.c. Wyświetlanie kilku tłumaczeń w tym samym czasie Obecnie możliwe jest: Pokazanie tłumaczeń w różnych językach w tej samej linii lub w różnych Wyświetlenie każdego tłumaczenia inną czcionką. A.1.2.c.1. Możliwość definiowania wyglądu list rozwijalnych Obecnie możliwe jest, aby użytkownik mógł dostosować wielkość siatki dla list rozwijalnych. Można to zrobić poprzez zmianę istniejącego CAEGridSettings.xml w katalogu instalacyjnym \Szablony. A. SEE Electrical V5R1 - Nowości Strona 17

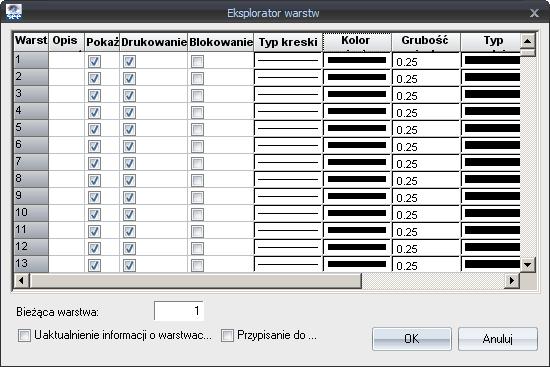

18 COPYRIGHT 2010 IGE+XAO. Wszystkie prawa zastrzeżone A.1.2.c.2. Nowy eksplorator warstw SEE Electrical oferuje kilka nowych opcji i pól wyboru w dialogu Warstwy. "Drukowanie" i "Blokowanie" Kolumny te pozwalają określić, czy warstwa będzie wyświetlana podczas drukowania oraz odpowiednio czy elementy na niej umieszczone zostaną zablokowane czy nie. Opcja "Przypisanie do warstwy" pozwala określić czy graficzne atrybuty zostaną określone przez definicję elementu lub zgodnie z parametrami warstwy. Strona 18 A. SEE Electrical V5R1 - Nowości

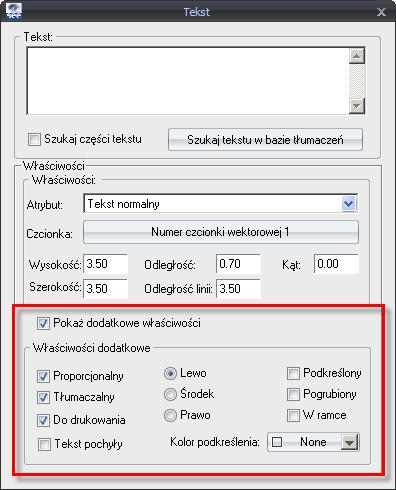

19 COPYRIGHT 2009 IGE+XAO. Wszystkie prawa zastrzeżone l A.1.2.c.3. Nowa sekcja dialogu Tekst Dialog Tekst przywoływany za pomocą polecenia Tekst/Nowy lub Tekst/Edytuj, zawiera nową sekcję dodatkowych właściwości: Do drukowania Pozwala określić, czy tekst ma być drukowany czy nie. Podkreślony, Pogrubiony, W ramce Określa wygląd tekstu. Kolor podkreślenia Pozwala wybrać kolor tła dla tekstu. A. SEE Electrical V5R1 - Nowości Strona 19

20 COPYRIGHT 2010 IGE+XAO. Wszystkie prawa zastrzeżone A.1.2.d. Ulepszenia w module schematy zasadnicze A.1.2.d.1. Zarządzanie potencjałami jak połączeniami Potencjały mogą być traktowane jako potencjały lub jakom połączenia. W wersji V4R1 wszystkie potencjały były zarządzane oddzielnie w stosunku do połączeń. Metoda zarządzania potencjałami zależy od szablonu projektu. Domyślny sposób zarządzania potencjałami został wybrany dla każdego kraju w sposób, który najlepiej pasuje do jego potrzeb. A.1.2.d.2. Zmiana metody zarządzania potencjałami Polecenia Potencjały zarządzane jak połączenia (SplitOPR) oraz Potencjały zarządzane oddzielnie (RemoveSplitOPR), pozwalają zmodyfikować sposób zarządzania potencjałami w projekcie. Należy pamiętać, że nie jest możliwe użycie dwóch sposobów zarządzania potencjałem. Oznacza to, że jeżeli pracowaliśmy wcześniej za pomocą pierwszej metody zarządzania potencjałami i zdecydowaliśmy się zmienić ją na inną metodę, to należy pamiętać, aby nigdy nie kopiować części projektu, w której została użyta poprzednia metoda. A.1.2.d.3. Zmiana właściwości symboli Polecenie WireTrans, znajdujące się w oknie Polecenia, pozwala na globalną zmianę właściwości symboli neutralnych na nie neutralne. Wtedy numer połączenia przed symbolem będzie inny niż za symbolem. Strona 20 A. SEE Electrical V5R1 - Nowości

21 Standard A.1.2.d.4. Dodawanie referencji krosowej przez użytkownika Nowości COPYRIGHT 2009 IGE+XAO. Wszystkie prawa zastrzeżone l Nowe polecenie Dodaj adres krosowy, dostępne w oknie poleceń, pozwala na wstawienie na schemat przez użytkownika adresu krosowego do komponentu typu Master. Polecenie to może być wykonane tylko pod warunkiem, że w dialogu Właściwości schematu, zakładka Cewka wybrana jest opcja sekcji Zestyki Krzyż adresów. A. SEE Electrical V5R1 - Nowości Strona 21

22 COPYRIGHT 2010 IGE+XAO. Wszystkie prawa zastrzeżone A.1.2.d.5. Symbole z adresami krosowymi w postaci tekstu Program daje możliwość utworzenia symboli z adresami krosowymi w postaci tekstów. Do symbolu należy dodać makropodstawienie "Adres:schemat/kolumna". Należy użyć polecenia Tekst\Nowy Atrybut\Symbol\ Adres:schemat/kolumna. Następnie należy zgrupować te elementy. W efekcie otrzymujemy dodatkowy sposób na wiązanie symboli Master/Slave: Strona 22 A. SEE Electrical V5R1 - Nowości

23 Nowości COPYRIGHT 2009 IGE+XAO. Wszystkie prawa zastrzeżone l A.1.2.d.6. Deklarowanie numeru początkowego pierwszej kolumny innego niż 0 lub 1 We Właściwościach schematu istnieje możliwość ustawienia numeru pierwszej kolumny innego niż 1 lub 0. Obecnie wartości te mogą zawierać się między 0 a Wartość ta jest uwzględniana w przetwarzaniach elektrycznych takich jak oznaczanie oraz adresacja krosowa. A. SEE Electrical V5R1 - Nowości Strona 23

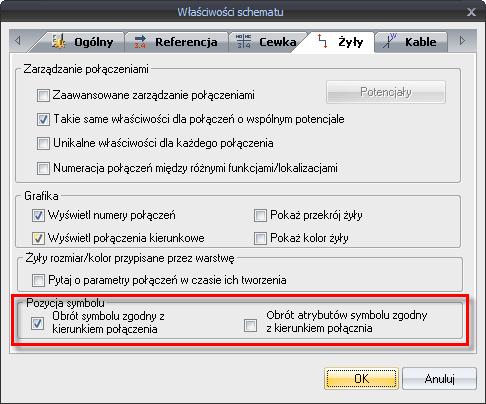

24 COPYRIGHT 2010 IGE+XAO. Wszystkie prawa zastrzeżone A.1.2.d.7. Obrót symboli i ich atrybutów podczas wstawiania Standard W dialogu Własciwości modułu Schematy zasadnicze dodano dwie nowe opcje. Obecnie możemy określić czy symbole i ich atrybuty mają być obracane w czasie ich wprowadzania, w zależności od kierunku wstawionego połączenia. Jeżeli opcje te są aktywne symbol wraz z jego atrybutami będą automatycznie obracane w zależności od położenia połączenia, na którym mają się znajdować. A.1.2.d.8. Dodanie nowych folderów symboli NN oraz EIB Dodano folder symboli NN zawierający rodziny symboli Wyłączniki, Wyłączniki różnicowo-prądowe, Transformatory, Termiki, Styczniki. Dodano folder symboli EIB zawierający rodziny symboli dla instalacji strukturalnych. Strona 24 A. SEE Electrical V5R1 - Nowości

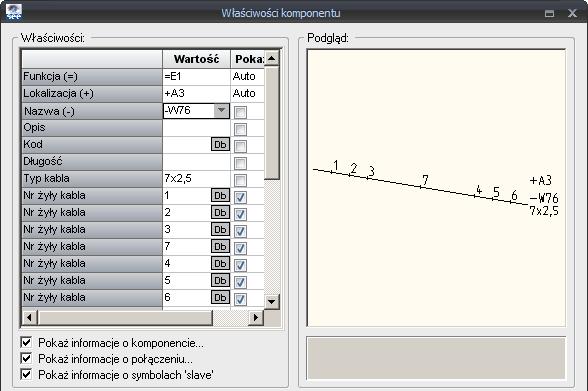

25 A.1.2.d.9. Edycja informacji o żyłach kabla Nowości COPYRIGHT 2009 IGE+XAO. Wszystkie prawa zastrzeżone l Dialog Właściwości dla kabli został zmieniony i obecnie zawiera informacje dla wszystkich żył wybranego kabla. Aby go wyświetlić należy kliknąć np. na oznaczenie kabla. To pozwala użytkownikowi na zmianę informacji o żyłach kabla w jednym oknie. A.1.2.d.10. Ulepszenie widoczności końcówek symboli Polecenie Widok/Końcówki został poprawiony, aby wyświetlić połączenia wewnętrzne (końcówki) elementu w bardziej wyraźny sposób. Pierwszy punkt połączenia symbolu jest wyświetlany w jednym kolorze, a resztę punktów połączeń w innym kolorze. W ten sposób można zidentyfikować, która z końcówek jest punktem wstawienia symbolu (kolor żółty). A. SEE Electrical V5R1 - Nowości Strona 25

26 COPYRIGHT 2010 IGE+XAO. Wszystkie prawa zastrzeżone Standard A.1.2.d.11. Wyświetlanie przekroju i koloru żył W dialogu Metody/Schematy zasadnicze, zakładka Połączenia istnieją dwie nowe opcje, które pozwalają na wyświetlenie przekroju żyły oraz jej koloru. "Pokaż przekrój żyły" Opcja ta pozwala określić, czy przekrój żyły zostanie wyświetlony na schemacie, czy też nie. " Pokaż kolor żyły " Opcja ta pozwala określić, czy kolor żyły zostanie wyświetlony na schemacie, czy też nie. A.1.2.d.12. Usuwanie nakładających się żył Program umożliwia usunięcie nakładających się żył przy pomocy dwóch poleceń: DRWINFO i DRWINFOALL. A.1.2.d.13. Rysowanie za pomocą skrótów klawiatury Zostały wdrożone dodatkowe skróty klawiatury w celu umożliwienia użytkownikom wstawiania symboli i połączeń bez użycia myszy. Lista tych skrótów dostępna jest w pliku Help. Strona 26 A. SEE Electrical V5R1 - Nowości

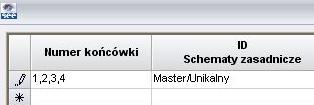

27 Standard Standard Standard A.1.2.e. Wyszukiwanie kodów katalogowych Nowości COPYRIGHT 2009 IGE+XAO. Wszystkie prawa zastrzeżone l W celu ułatwienia wyszukiwania kodów katalogowych wprowadzono polecenie Znajdź kod. Znajduje się ono w oknie wywołanym poleceniem Przetwarzanie/Kody katalogowe/katalog aparatów. A.1.2.f. Rozbudowa katalogów aparatury Znacznie rozbudowano katalogi aparatury. A.1.2.g. Deklarowanie symboli na podstawie powiązań w katalogu aparatów Symbole czarnych skrzynek mogą być generowane automatycznie na podstawie powiązań zadeklarowanych dla danego kodu w katalogu aparatów. W tym celu należy określić odpowiednie numery końcówek oraz zadeklarować odpowiednią cechę symbolu: Master/Unikalny. Do wstawiania symboli należy użyć polecenia Przetwarzanie/Wstaw symbole Master/Slave wg kodu lub wstawić go używając Eksploratora Symboli wg kodu. W podobny sposób można deklarować powiązania pomiędzy kartami (etykietami) sterowników PLC oraz kanałami związanymi z tymi kartami. Należy użyć cech symbolu: Master/PLC oraz Slave/Kanał PLC. A. SEE Electrical V5R1 - Nowości Strona 27

28 COPYRIGHT 2010 IGE+XAO. Wszystkie prawa zastrzeżone A.1.2.h. Ulepszenia w module zabudowa aparatury A.1.2.h.1. Wstawianie okrągłych aparatów do szaf Standard + Cabinet Lay-Out Okrągłe aparaty np. amperomierze lub lampki mogą być obecnie wstawiane w postaci okręgu, na podstawie powiązań zadeklarowanych dla danego kodu w katalogu aparatów. W tym celu należy określić odpowiedni dla danego kodu katalogowego promień okręgu R (lub średnicę D). Do wstawiania symboli do szafy należy użyć polecenia Przetwarzanie/Wstaw pozostałe symbole. Oto efekt w szafie. Cabinet Lay-Out A.1.2.h.2. Dynamiczna modyfikacja szyn i korytek Po wykonaniu dwukliku na korytku lub szynie, można zmieniać długość tych obiektów. Grafika zmienia się automatycznie. Strona 28 A. SEE Electrical V5R1 - Nowości

29 A.1.2.i. Ulepszenia w zestawieniach Nowości COPYRIGHT 2009 IGE+XAO. Wszystkie prawa zastrzeżone l Advanced A.1.2.i.1. Nowe zestawienia i szablony Do programu SEE Electrical zostały wprowadzone następujące nowe zestawienia: Diagramy podłączeń symboli Użytkownik może wygenerować diagramy podłączeń wszystkich symboli użytych na schematach. Jest to szczególnie ważne dla firm montujących rozdzielnice. Zestawienia połączeń Te szablon pozwalają wygenerować listy potencjałowe. Połączenia międzylistwowe Szablony te pozwalają na generowanie różnych rysunków montażowych. Kable fizyczne (rozszycia kabli) Szablony te pozwalają na generowanie różnych rysunków rozszyć kabli. A. SEE Electrical V5R1 - Nowości Strona 29

30 COPYRIGHT 2010 IGE+XAO. Wszystkie prawa zastrzeżone Standard A.1.2.i.2. Wyświetlanie kabli ekranowanych w Zestawieniu kabli fizycznych Jeśli użytkownik korzysta z utworzonych przez siebie symboli kabli ekranowanych, to może je pokazać w zestawieniu (Kable fizyczne). Każdy kabel musi zawierać jeden symbol z makropodstawieniem Atrybut/Symbol (Komponent)/Ekran kabla. Oznacza to, że należy dodać ten tekst do symboli kabla, a następnie przerysować istniejące kable. Advanced A.1.2.i.3. Reprezentacja graficzna po obu stronach w Listwach zaciskowych z aparatami Jeżeli chcemy, aby na listwie typu Listwy zaciskowe z aparatami aparaty ukazywały się z obu stron zacisku fizycznego, wystarczy użyć makropodstawienia Oznaczenie wejścia prawe zamiast Oznaczenie wejścia lewe. Można także użyć Numer żyły (prawo) zamiast Numer żyły (lewo) itd.. Teksty muszą być wstawione zgodnie z kierunkiem żył. Strona 30 A. SEE Electrical V5R1 - Nowości

31 A.1.2.j. Ulepszenia Bazy technicznej projektu Nowości COPYRIGHT 2009 IGE+XAO. Wszystkie prawa zastrzeżone l Advanced A.1.2.j.1. Nawigacja między Bazą techniczną projektu a Schematami zasadniczymi Została wprowadzona nowa opcja, która pozwala na przechodzenie bezpośrednio z arkusza Bazy technicznej projektu na rysunek, na którym znajduje się poszukiwany symbol. Po wybraniu tego polecenia zostaje otwarty odpowiedni rysunek zawierający wskazany element. Element jest zaznaczany. A.1.2.j.2. Wstawianie symboli bez grafiki Advanced Został dodany nowy edytor: Edytor symboli bez grafiki, zawierający informacje na temat symboli projektu, które nie posiadają grafiki (np. Zaciski rezerwowe, separatory i ograniczniki wstawiane za pomocą Edytora zacisków). Ten edytor pozwala na wstawienie ręczne symboli nie posiadających grafiki i nie wstawianych na schematach zasadniczych. Jeżeli klikniemy prawym przyciskiem myszy na wiersz zawierający symbol i wykonamy polecenie Dodaj symbol (komponent), to nowy symbol będzie jego kopią. Aby dodać inny symbol, należy kliknąć na nagłówek arkusza i wybrać polecenie. Standard A.1.2.j.3. Renumeracja zacisków za pomocą Edytora zacisków W Edytorze zacisków można przenumerować zaciski listwy. Dotyczy tylko zacisków numerycznych. Wpierw należy zaznaczyć zaciski, które chcemy przenumerować. W rubryce Numer zacisku należy zadeklarować numer początkowy oraz przyrost numeracji np. 15>2 (Numer pierwszego zacisku 15, kolejnego 17 itd.). A. SEE Electrical V5R1 - Nowości Strona 31

32 COPYRIGHT 2010 IGE+XAO. Wszystkie prawa zastrzeżone A.1.2.j.4. Eksport danych Jeśli na komputerze mamy zainstalowaną aplikację Weidmueller M-Print PRO i Weidmueller RailDesigner, to w menu kontekstowym pojawia się dodatkowe polecenie, które zezwala na eksport danych zgodnym z formatem plików używanym przez te aplikacje. Ta opcja jest dostępna dla Zestawienia aparatury, Zestawienia zacisków, Zestawienia kabli, Zestawienia kanałów PLC I Zestawienia połączeń. A.1.2.j.5. Eksport informacji o żyłach i kablach do SolidWorks Za pomocą konkretnych zapytań, możemy generować zestawienia (SolidWorksWire, SolidWorksCable), które zawierają informacje niezbędne dla zestawień dla żył i kabli. Proszę użyć szablonu projektu "EN Solidworks standard", który jest odpowiednio sparametryzowany. A.1.2.k. Ulepszenia w module plany instalacji House Installation House Installation A.1.2.k.1. Wprowadzanie tras kablowych Wprowadzono możliwość prowadzenia tras kablowych (korytek, drabinek itd.). Służy do tego polecenie Kabel/Trasa kablowa. A.1.2.k.2. Optymalizacja przebiegu kabla w trasie kablowej Po wstawieniu tras kablowych użytkownik może w niej poprowadzić kable. Służy do tego polecenie Kabel/Trasa automatyczna. Należy wskazać symbole, kliknąć prawym klawiszem i wybrać odpowiednią opcję. A.1.2.l. Zaawansowane zmiany ustawień SEE Electrical oferuje możliwość zmiany kilku ustawień programu bezpośrednio za pomocą rejestrów systemu. Uwaga: Te ustawienia są dostępne tylko dla administratorów i użytkowników zaawansowanych. A.1.2.l.1. Zarządzanie datami przeglądu Jeżeli chcemy automatycznie generować daty przeglądu, należy w szablonie użyć następujących makropodstawień (Właściwości projektu) "Data przeglądu 1" do " Data przeglądu 10". Data przeglądu 1 zawiera najnowsze daty i godziny. Ilości dat przeglądu ustalana jest na poziomie rejestrów: HKEY_CURRENT_USER\Software\CAEDevelopment\SEE Electrical\Version V5R1\General\MaxRevision. Domyślną wartością jest 3. Maksymalnie można ustalić 10 dat przeglądu. Strona 32 A. SEE Electrical V5R1 - Nowości

33 COPYRIGHT 2009 IGE+XAO. Wszystkie prawa zastrzeżone l A.1.2.l.2. Ustawienia automatycznego wstawiania linii potencjałowych i połączeń W rejestrach możemy ustawić odległość pomiędzy liniami potencjałowymi wstawianymi automatycznie i/lub liniami potencjałowymi oraz połączeniami wstawianymi przy pomocy poleceń: Wstaw/Linię potencjałową oraz Wstaw/Połączenia/3 połączenia. Wartości zostały określone następująco: [HKEY_CURRENT_USER\Software\CAE Development\SEE Electrical\Version V5R1\1000\PatternGridX and PatternGridY]. Standardowa wartość wynosi 5mm. A.1.2.l.3. Modyfikacja domyślnego kierunku połączeń (węzły kierunkowe) Rejestry umożliwiają użytkownikowi definiowanie i zarządzanie domyślnym kierunkiem dla nowo tworzonych węzłów połączeń. Wartości te ustala się w rejestrze: [HKEY_CURRENT_USER\Software\CAE Development\SEE Electrical\Version V5R1\1000\WireDirections] Możliwe wartości: WireDirectionLeftRightDown: 15025, 15027, i (default) WireDirectionLeftRightUp: 15026, 15028, i (default) WireDirectionLeftUpDown: (default), 15024, i WireDirectionRightUpDown: (default), 15023, i Wartości dla normy US WireDirectionLeftRightDownUS: WireDirectionRightUpUS: WireDirectionLeftUptDownUS: WireDirectionRightUpDownUS: A.1.2.l.4. Modyfikacja wyglądu adresacji krosowej Jeżeli chcemy zmienić parametry tekstu używanego w symbolach adresacji krosowej dla zestyków (od poziomu ), to możemy to zrobić za pomocą rejestrów. Wpierw należy wstawić tekst o żądanych parametrach na rysunek. Następnie należy zapisać symbol zawierający ten tekst w bibliotece symboli. W rejestrach należy wskazać ten symbol jako domyślny. [HKEY_CURRENT_USER\Software\CAE Development\SEE Electrical\Version V5R1\Settings\Text\DefaultCrossRefFont] Oto format którego należy użyć: <nazwa biblioteki>\<nazwa rodziny>\<nazwa symbolu>. Także dla tekstów numerów połączeń można zmodyfikować ustawienia domyślne. Należy utworzyć symbol z jednym tekstem. Właściwości tego tekstu będą brane pod uwagę podczas wyświetlania właściwości połączenia. Ścieżkę w rejestrach należy ustawić w następujący sposób: A. SEE Electrical V5R1 - Nowości Strona 33

34 COPYRIGHT 2010 IGE+XAO. Wszystkie prawa zastrzeżone [HKEY_CURRENT_USER\Software\CAE Development\SEE Electrical\Version V5R1\Settings\Text\DefaultWirePropertiesFont] A.1.2.l.5. Wyświetlanie numerów połączeń Jeżeli chcemy wyświetlić numery na górze linii potencjałowej, należy w odpowiednim rejestrze wprowadzić wartość 1: [HKEY_CURRENT_USER\SOFTWARE\CAEDevelopment\SEE Electrical\Version V5R1\1000\ShowWireNumberOnPotential] A.1.2.l.6. Zarządzanie stroną tytułową SEE Electrical oferuje możliwość zarządzania położeniem stron tytułowych w projekcie. Jeżeli liczba wszystkich schematów projektu wynosi od 1 do m (gdzie m oznacza numer ostatniego schematu), to strona tytułowa może być umieszczona przed zestawieniami. W dowolnym miejscu w szablonie zestawienia dokumentów należy wstawić tekst "#FirstContentLine <n>" (atrybut: tekst normalny).. <n> w tym kontekście zastępuje numer strony tytułowej. Przykład: "#FirstContentLine 1" : zestawienia będą umieszczone przed pierwszą stroną tytułową tego dokumentu zestawienia. Jeżeli dla <n> wartość wynosi "-1", linie dla tego zestawienia umieszczone są na końcu zestawienia. Jeżeli chcemy usunąć całkowicie linie z zestawienia dokumentów należy użyć #FirstContentLine -2. A.1.2.l.7. Integracja katalogu aparatów pochodzącego z SEE Electrical Expert W dialogu Parametry systemu, pojawiła się nowa opcja, która pozwala na integrację katalogu aparatury SEE XP. Strona 34 A. SEE Electrical V5R1 - Nowości

35 COPYRIGHT 2009 IGE+XAO. Wszystkie prawa zastrzeżone l A.1.2.m. Ulepszenia Live Update i Licencji programu W kreatorze licencji zostały dodane nowe możliwości, które pozwalają na połączenie za pomocą serwera proxy. (W Polsce nie oferujemy tej usługi. Wszystkie nowe kody, symbole, są dostępne na stronie na odpowiednie hasło). A. SEE Electrical V5R1 - Nowości Strona 35

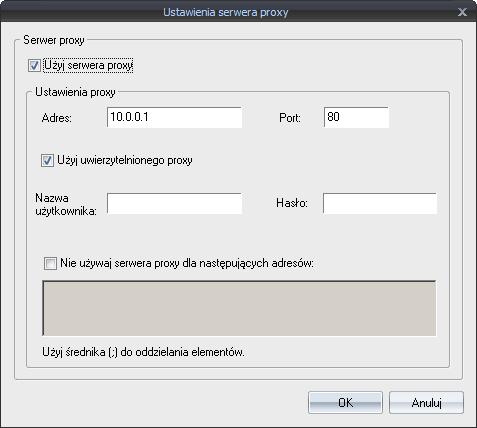

36 COPYRIGHT 2010 IGE+XAO. Wszystkie prawa zastrzeżone Kliknąć na przycisk Proxy Settings: Strona 36 A. SEE Electrical V5R1 - Nowości

37 COPYRIGHT 2009 IGE+XAO. Wszystkie prawa zastrzeżone l Została dodana możliwość, która pozwala usunąć licencję automatycznie po zamknięciu aplikacji. (W Polsce nie oferujemy tej usługi. Programy są zabezpieczone kluczami sprzętowymi, a nie poprzez licencję uzyskiwana z serwera licencji). Jeśli opcja jest włączona to przy każdym zamknięciu programu, system zapyta, czy chcemy usunąć licencję. Jeśli odpowiemy Tak, musimy otrzymać licencję ponownie aby skorzystać z programu SEE Electrical. A. SEE Electrical V5R1 - Nowości Strona 37

38 COPYRIGHT 2010 IGE+XAO. Wszystkie prawa zastrzeżone Ustawienia serwera proxy mogą służyć jako live update programu SEE Electrical. (W Polsce nie oferujemy tej usługi. Wszystkie nowe kody, symbole, są dostępne na stronie na odpowiednie hasło). Możliwość Live Update została wprowadzona poprzez serwer lokalny Jest to obecnie możliwe, aby użytkownik łączył się z serwerem lokalnym w celu uzyskania live update dla SEE Electrical. Aktualizacje muszą zostać pobrane wcześniej przez Administratora ze strony WEB IGE+XAO. A.1.2.n. Zapis do mastera W celu umożliwienia użytkownikom pracy na kopii oryginalnego projektu, do programu została wdrożona nowa funkcja, która ma za zadanie zapewnić lepszą integralność danych. Tryb SafeMode można wyłączyć za pomocą plików rejestrów dostępnych w katalogu instalacyjnym programu SEE Electrical. Proszę upewnić się, że przed modyfikacją rejestrów został zamknięty program SEE Electrical. Następnie należy otworzyć folder programu i wykonać dwuklik na pliku SafeModeOff.reg w celu ich wyłączenia. Aby wykonać te operacje należy posiadać uprawnienia administratora, Jeżeli chcemy używać programu SEE Electrical z systemem PDM, to prosimy nie używać trybu kopii roboczych (Safemode). Zarządzanie plikami przejmuje wtedy system PDM. To samo obowiązuje jeśli używamy programu SPM. Strona 38 A. SEE Electrical V5R1 - Nowości

39 COPYRIGHT 2009 IGE+XAO. Wszystkie prawa zastrzeżone l Przy konwersji projektów ze starszych wersji należy wyłączyć tryb kopii roboczych (SafeMode), aby umożliwić proces konwersji projektów. Kiedy włączony jest tryb kopii roboczych SafeMode, przy zapisie projektu wyświetla się następujący dialog: "Zapisz do mastera, Zostaw kopię roboczą" Ta opcja zapisuje wprowadzone zmiany w projekcie oryginalnym zachowując przy tym lokalną kopię projektu oraz blokuje oryginalny projekt dla innych. Opcja ta jest wybierana, kiedy chcemy zachować oryginalny projekt na serwerze (serwer wykonuje kopię zabezpieczającą wszystkie dane). Wybór tej opcji zabrania dostępu do projektu innym użytkownikom i modyfikacji projektu mającego status «jest obecnie używany». "Zapisz do mastera, Usuń kopię roboczą" Ta opcja zapisuje wprowadzone zmiany w projekcie oryginalnym, blokując następnie projekt oryginalny i usuwając kopię lokalną. Z tej opcji można skorzystać, jeżeli projekt jest już gotowy lub kiedy ktoś inny pracuje nad nim. "Nie zapisuj do mastera, Zostaw kopię roboczą" Nie wykonuje się żadna aktualizacja. Ta opcja sprawdza jedynie blokowanie projektu oryginalnego na serwerze (jeżeli jesteśmy podłączeni do serwera) Modyfikacje zostają zachowane jedynie w kopii lokalnej projektu. Tego trybu można użyć zawsze podczas pracy na projekcie, kiedy nie chcemy umieszczać naszej pracy na serwerze jak również, kiedy nie jesteśmy podłączeni do serwera. Jeżeli ta opcja zostanie wybrana, projekt zostanie otworzony bezpośrednio podczas kolejnego uruchamiania SEE Electrical. "Nie zapisuj do mastera, Usuń kopię roboczą" W projekcie oryginalnym nie ma zapisanych modyfikacji Projekt ten nie posiada już statusu «zablokowany». Tej opcji możemy używać do wyświetlania projektu bez wprowadzania na nim zmian. "Kompresuj podczas zapisu" Podczas kopiowania na serwer projekt zostaje automatycznie skompresowany. Jego wielkość może zwiększyć liczba wykonanych zmian. Ta procedura kompresji minimalizuje rozmiar projektu. A. SEE Electrical V5R1 - Nowości Strona 39

40 COPYRIGHT 2010 IGE+XAO. Wszystkie prawa zastrzeżone Strona 40 A. SEE Electrical V5R1 - Nowości
