CERAPURSMART. Instrukcja instalacji i konserwacji dla serwisanta ZSB 14-3 C... ZSB 22-3 C... ZWB 28-3 C... Wiszący kocioł kondensacyjny

Transkrypt

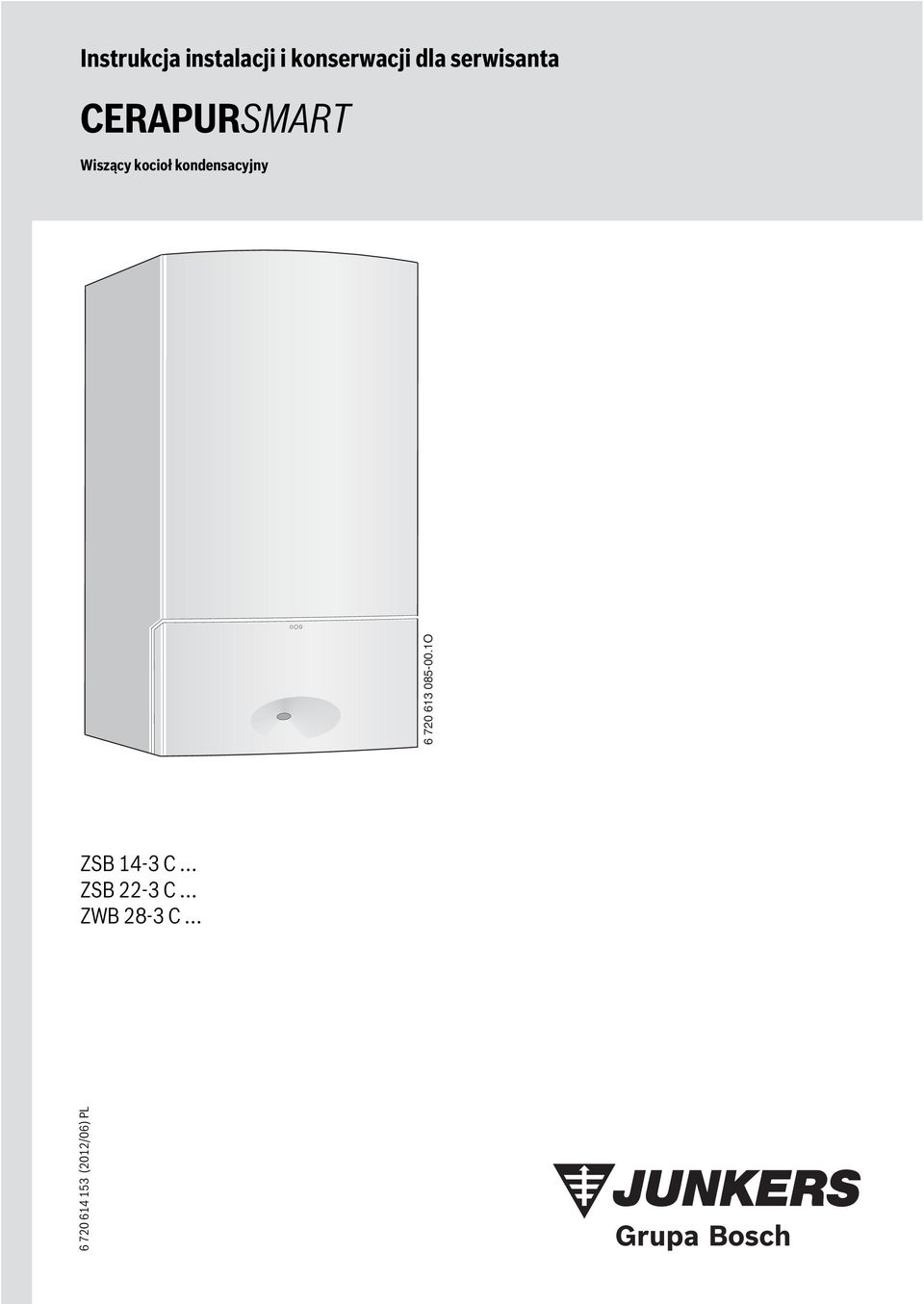

1 Instrukcja instalacji i konserwacji dla serwisanta CERAPURSMART Wiszący kocioł kondensacyjny O ZSB 4-3 C... ZSB -3 C... ZWB 8-3 C (0/06) PL

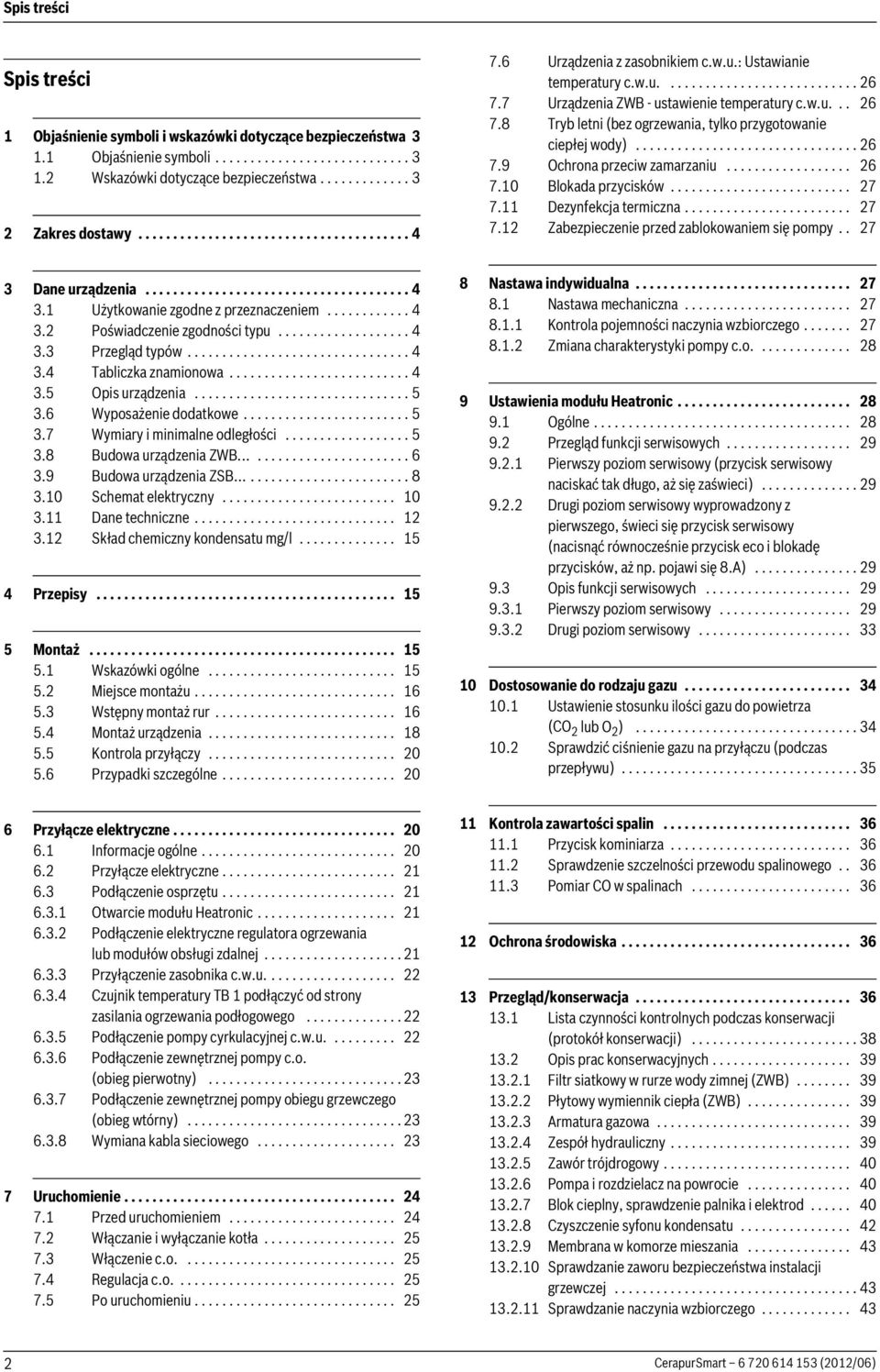

2 Spis treści Spis treści Objaśnienie symboli i wskazówki dotyczące bezpieczeństwa 3. Objaśnienie symboli Wskazówki dotyczące bezpieczeństwa Zakres dostawy Urządzenia z zasobnikiem c.w.u.: Ustawianie temperatury c.w.u Urządzenia ZWB - ustawienie temperatury c.w.u Tryb letni (bez ogrzewania, tylko przygotowanie ciepłej wody) Ochrona przeciw zamarzaniu Blokada przycisków Dezynfekcja termiczna Zabezpieczenie przed zablokowaniem się pompy Dane urządzenia Użytkowanie zgodne z przeznaczeniem Poświadczenie zgodności typu Przegląd typów Tabliczka znamionowa Opis urządzenia Wyposażenie dodatkowe Wymiary i minimalne odległości Budowa urządzenia ZWB Budowa urządzenia ZSB Schemat elektryczny Dane techniczne Skład chemiczny kondensatu mg/l Przepisy Montaż Wskazówki ogólne Miejsce montażu Wstępny montaż rur Montaż urządzenia Kontrola przyłączy Przypadki szczególne Nastawa indywidualna Nastawa mechaniczna Kontrola pojemności naczynia wzbiorczego Zmiana charakterystyki pompy c.o Ustawienia modułu Heatronic Ogólne Przegląd funkcji serwisowych Pierwszy poziom serwisowy (przycisk serwisowy naciskać tak długo, aż się zaświeci) Drugi poziom serwisowy wyprowadzony z pierwszego, świeci się przycisk serwisowy (nacisnąć równocześnie przycisk eco i blokadę przycisków, aż np. pojawi się 8.A) Opis funkcji serwisowych Pierwszy poziom serwisowy Drugi poziom serwisowy Dostosowanie do rodzaju gazu Ustawienie stosunku ilości gazu do powietrza (CO lub O ) Sprawdzić ciśnienie gazu na przyłączu (podczas przepływu) Przyłącze elektryczne Informacje ogólne Przyłącze elektryczne Podłączenie osprzętu Otwarcie modułu Heatronic Podłączenie elektryczne regulatora ogrzewania lub modułów obsługi zdalnej Przyłączenie zasobnika c.w.u Czujnik temperatury TB podłączyć od strony zasilania ogrzewania podłogowego Podłączenie pompy cyrkulacyjnej c.w.u Podłączenie zewnętrznej pompy c.o. (obieg pierwotny) Podłączenie zewnętrznej pompy obiegu grzewczego (obieg wtórny) Wymiana kabla sieciowego Uruchomienie Przed uruchomieniem Włączanie i wyłączanie kotła Włączenie c.o Regulacja c.o Po uruchomieniu Kontrola zawartości spalin Przycisk kominiarza Sprawdzenie szczelności przewodu spalinowego Pomiar CO w spalinach Ochrona środowiska Przegląd/konserwacja Lista czynności kontrolnych podczas konserwacji (protokół konserwacji) Opis prac konserwacyjnych Filtr siatkowy w rurze wody zimnej (ZWB) Płytowy wymiennik ciepła (ZWB) Armatura gazowa Zespół hydrauliczny Zawór trójdrogowy Pompa i rozdzielacz na powrocie Blok cieplny, sprawdzenie palnika i elektrod Czyszczenie syfonu kondensatu Membrana w komorze mieszania Sprawdzanie zaworu bezpieczeństwa instalacji grzewczej Sprawdzanie naczynia wzbiorczego CerapurSmart (0/06)

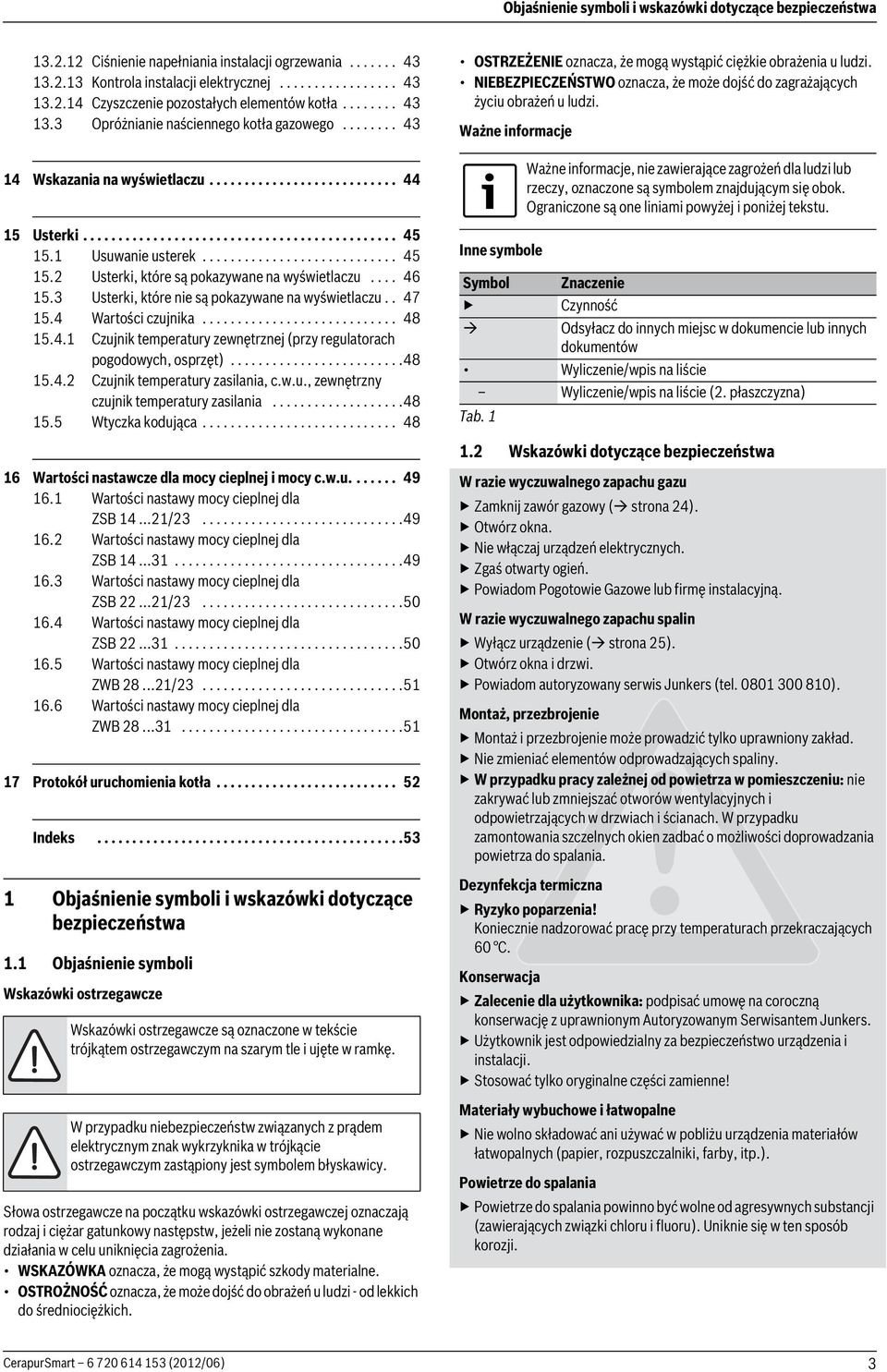

3 Objaśnienie symboli i wskazówki dotyczące bezpieczeństwa 3.. Ciśnienie napełniania instalacji ogrzewania Kontrola instalacji elektrycznej Czyszczenie pozostałych elementów kotła Opróżnianie naściennego kotła gazowego Wskazania na wyświetlaczu Usterki Usuwanie usterek Usterki, które są pokazywane na wyświetlaczu Usterki, które nie są pokazywane na wyświetlaczu Wartości czujnika Czujnik temperatury zewnętrznej (przy regulatorach pogodowych, osprzęt) Czujnik temperatury zasilania, c.w.u., zewnętrzny czujnik temperatury zasilania Wtyczka kodująca OSTRZEŻENIE oznacza, że mogą wystąpić ciężkie obrażenia u ludzi. NIEBEZPIECZEŃSTWO oznacza, że może dojść do zagrażających życiu obrażeń u ludzi. Ważne informacje Inne symbole Symbol Ważne informacje, nie zawierające zagrożeń dla ludzi lub rzeczy, oznaczone są symbolem znajdującym się obok. Ograniczone są one liniami powyżej i poniżej tekstu. Znaczenie Czynność Odsyłacz do innych miejsc w dokumencie lub innych dokumentów Wyliczenie/wpis na liście Wyliczenie/wpis na liście (. płaszczyzna) Tab.. Wskazówki dotyczące bezpieczeństwa 6 Wartości nastawcze dla mocy cieplnej i mocy c.w.u Wartości nastawy mocy cieplnej dla ZSB 4.../ Wartości nastawy mocy cieplnej dla ZSB Wartości nastawy mocy cieplnej dla ZSB.../ Wartości nastawy mocy cieplnej dla ZSB Wartości nastawy mocy cieplnej dla ZWB 8.../ Wartości nastawy mocy cieplnej dla ZWB Protokół uruchomienia kotła Indeks Objaśnienie symboli i wskazówki dotyczące bezpieczeństwa. Objaśnienie symboli Wskazówki ostrzegawcze Wskazówki ostrzegawcze są oznaczone w tekście trójkątem ostrzegawczym na szarym tle i ujęte w ramkę. W przypadku niebezpieczeństw związanych z prądem elektrycznym znak wykrzyknika w trójkącie ostrzegawczym zastąpiony jest symbolem błyskawicy. Słowa ostrzegawcze na początku wskazówki ostrzegawczej oznaczają rodzaj i ciężar gatunkowy następstw, jeżeli nie zostaną wykonane działania w celu uniknięcia zagrożenia. WSKAZÓWKA oznacza, że mogą wystąpić szkody materialne. OSTROŻNOŚĆ oznacza, że może dojść do obrażeń u ludzi - od lekkich do średniociężkich. W razie wyczuwalnego zapachu gazu Zamknij zawór gazowy ( strona 4). Otwórz okna. Nie włączaj urządzeń elektrycznych. Zgaś otwarty ogień. Powiadom Pogotowie Gazowe lub firmę instalacyjną. W razie wyczuwalnego zapachu spalin Wyłącz urządzenie ( strona 5). Otwórz okna i drzwi. Powiadom autoryzowany serwis Junkers (tel ). Montaż, przezbrojenie Montaż i przezbrojenie może prowadzić tylko uprawniony zakład. Nie zmieniać elementów odprowadzających spaliny. W przypadku pracy zależnej od powietrza w pomieszczeniu: nie zakrywać lub zmniejszać otworów wentylacyjnych i odpowietrzających w drzwiach i ścianach. W przypadku zamontowania szczelnych okien zadbać o możliwości doprowadzania powietrza do spalania. Dezynfekcja termiczna Ryzyko poparzenia! Koniecznie nadzorować pracę przy temperaturach przekraczających 60 C. Konserwacja Zalecenie dla użytkownika: podpisać umowę na coroczną konserwację z uprawnionym Autoryzowanym Serwisantem Junkers. Użytkownik jest odpowiedzialny za bezpieczeństwo urządzenia i instalacji. Stosować tylko oryginalne części zamienne! Materiały wybuchowe i łatwopalne Nie wolno składować ani używać w pobliżu urządzenia materiałów łatwopalnych (papier, rozpuszczalniki, farby, itp.). Powietrze do spalania Powietrze do spalania powinno być wolne od agresywnych substancji (zawierających związki chloru i fluoru). Uniknie się w ten sposób korozji. CerapurSmart (0/06) 3

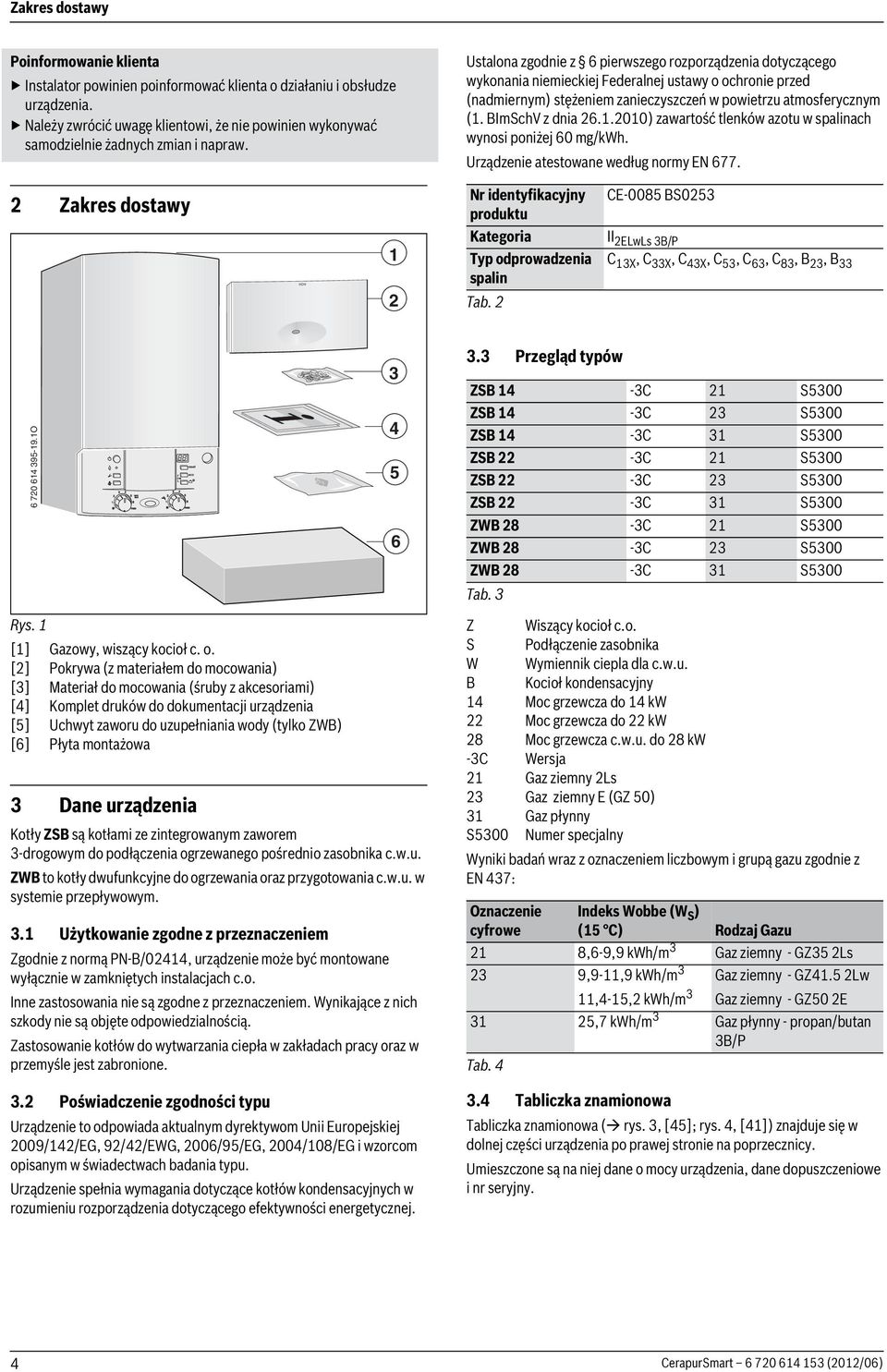

4 Zakres dostawy Poinformowanie klienta Instalator powinien poinformować klienta o działaniu i obsłudze urządzenia. Należy zwrócić uwagę klientowi, że nie powinien wykonywać samodzielnie żadnych zmian i napraw. Ustalona zgodnie z 6 pierwszego rozporządzenia dotyczącego wykonania niemieckiej Federalnej ustawy o ochronie przed (nadmiernym) stężeniem zanieczyszczeń w powietrzu atmosferycznym (. BImSchV z dnia 6..00) zawartość tlenków azotu w spalinach wynosi poniżej 60 mg/kwh. Urządzenie atestowane według normy EN 677. Zakres dostawy Nr identyfikacyjny produktu Kategoria Typ odprowadzenia spalin Tab. CE-0085 BS053 II ELwLs 3B/P C 3X, C 33X, C 43X, C 53, C 63, C 83, B 3, B O Rys. [] Gazowy, wiszący kocioł c. o. [] Pokrywa (z materiałem do mocowania) [3] Materiał do mocowania (śruby z akcesoriami) [4] Komplet druków do dokumentacji urządzenia [5] Uchwyt zaworu do uzupełniania wody (tylko ZWB) [6] Płyta montażowa 3 Dane urządzenia Kotły ZSB są kotłami ze zintegrowanym zaworem 3-drogowym do podłączenia ogrzewanego pośrednio zasobnika c.w.u. ZWB to kotły dwufunkcyjne do ogrzewania oraz przygotowania c.w.u. w systemie przepływowym. 3. Użytkowanie zgodne z przeznaczeniem Zgodnie z normą PN-B/044, urządzenie może być montowane wyłącznie w zamkniętych instalacjach c.o. Inne zastosowania nie są zgodne z przeznaczeniem. Wynikające z nich szkody nie są objęte odpowiedzialnością. Zastosowanie kotłów do wytwarzania ciepła w zakładach pracy oraz w przemyśle jest zabronione. 3. Poświadczenie zgodności typu Urządzenie to odpowiada aktualnym dyrektywom Unii Europejskiej 009/4/EG, 9/4/EWG, 006/95/EG, 004/08/EG i wzorcom opisanym w świadectwach badania typu. Urządzenie spełnia wymagania dotyczące kotłów kondensacyjnych w rozumieniu rozporządzenia dotyczącego efektywności energetycznej Przegląd typów ZSB 4-3C S5300 ZSB 4-3C 3 S5300 ZSB 4-3C 3 S5300 ZSB -3C S5300 ZSB -3C 3 S5300 ZSB -3C 3 S5300 ZWB 8-3C S5300 ZWB 8-3C 3 S5300 ZWB 8-3C 3 S5300 Tab. 3 Z Wiszący kocioł c.o. S Podłączenie zasobnika W Wymiennik ciepla dla c.w.u. B Kocioł kondensacyjny 4 Moc grzewcza do 4 kw Moc grzewcza do kw 8 Moc grzewcza c.w.u. do 8 kw -3C Wersja Gaz ziemny Ls 3 Gaz ziemny E (GZ 50) 3 Gaz płynny S5300 Numer specjalny Wyniki badań wraz z oznaczeniem liczbowym i grupą gazu zgodnie z EN 437: Oznaczenie cyfrowe Indeks Wobbe (W S ) (5 C) Rodzaj Gazu 8,6-9,9 kwh/m 3 Gaz ziemny - GZ35 Ls 3 9,9-,9 kwh/m 3,4-5, kwh/m 3 Gaz ziemny - GZ4.5 Lw Gaz ziemny - GZ50 E 3 5,7 kwh/m 3 Gaz płynny - propan/butan 3B/P Tab Tabliczka znamionowa Tabliczka znamionowa ( rys. 3, [45]; rys. 4, [4]) znajduje się w dolnej części urządzenia po prawej stronie na poprzecznicy. Umieszczone są na niej dane o mocy urządzenia, dane dopuszczeniowe i nr seryjny. 4 CerapurSmart (0/06)

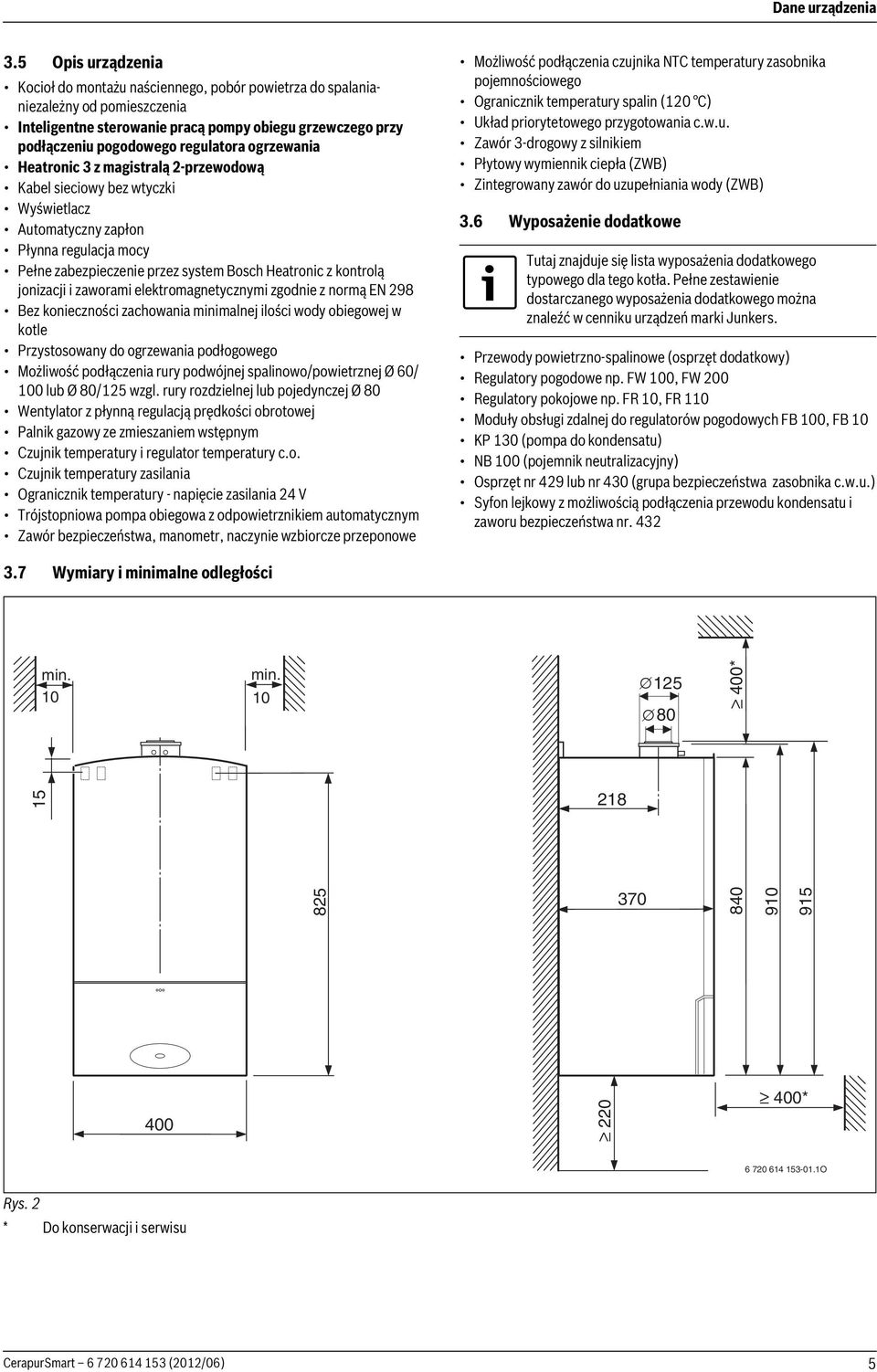

5 Dane urządzenia 3.5 Opis urządzenia Kocioł do montażu naściennego, pobór powietrza do spalanianiezależny od pomieszczenia Inteligentne sterowanie pracą pompy obiegu grzewczego przy podłączeniu pogodowego regulatora ogrzewania Heatronic 3 z magistralą -przewodową Kabel sieciowy bez wtyczki Wyświetlacz Automatyczny zapłon Płynna regulacja mocy Pełne zabezpieczenie przez system Bosch Heatronic z kontrolą jonizacji i zaworami elektromagnetycznymi zgodnie z normą EN 98 Bez konieczności zachowania minimalnej ilości wody obiegowej w kotle Przystosowany do ogrzewania podłogowego Możliwość podłączenia rury podwójnej spalinowo/powietrznej Ø 60/ 00 lub Ø 80/5 wzgl. rury rozdzielnej lub pojedynczej Ø 80 Wentylator z płynną regulacją prędkości obrotowej Palnik gazowy ze zmieszaniem wstępnym Czujnik temperatury i regulator temperatury c.o. Czujnik temperatury zasilania Ogranicznik temperatury - napięcie zasilania 4 V Trójstopniowa pompa obiegowa z odpowietrznikiem automatycznym Zawór bezpieczeństwa, manometr, naczynie wzbiorcze przeponowe Możliwość podłączenia czujnika NTC temperatury zasobnika pojemnościowego Ogranicznik temperatury spalin (0 C) Układ priorytetowego przygotowania c.w.u. Zawór 3-drogowy z silnikiem Płytowy wymiennik ciepła (ZWB) Zintegrowany zawór do uzupełniania wody (ZWB) 3.6 Wyposażenie dodatkowe Tutaj znajduje się lista wyposażenia dodatkowego typowego dla tego kotła. Pełne zestawienie dostarczanego wyposażenia dodatkowego można znaleźć w cenniku urządzeń marki Junkers. Przewody powietrzno-spalinowe (osprzęt dodatkowy) Regulatory pogodowe np. FW 00, FW 00 Regulatory pokojowe np. FR 0, FR 0 Moduły obsługi zdalnej do regulatorów pogodowych FB 00, FB 0 KP 30 (pompa do kondensatu) NB 00 (pojemnik neutralizacyjny) Osprzęt nr 49 lub nr 430 (grupa bezpieczeństwa zasobnika c.w.u.) Syfon lejkowy z możliwością podłączenia przewodu kondensatu i zaworu bezpieczeństwa nr Wymiary i minimalne odległości min. 0 min * * O Rys. * Do konserwacji i serwisu CerapurSmart (0/06) 5

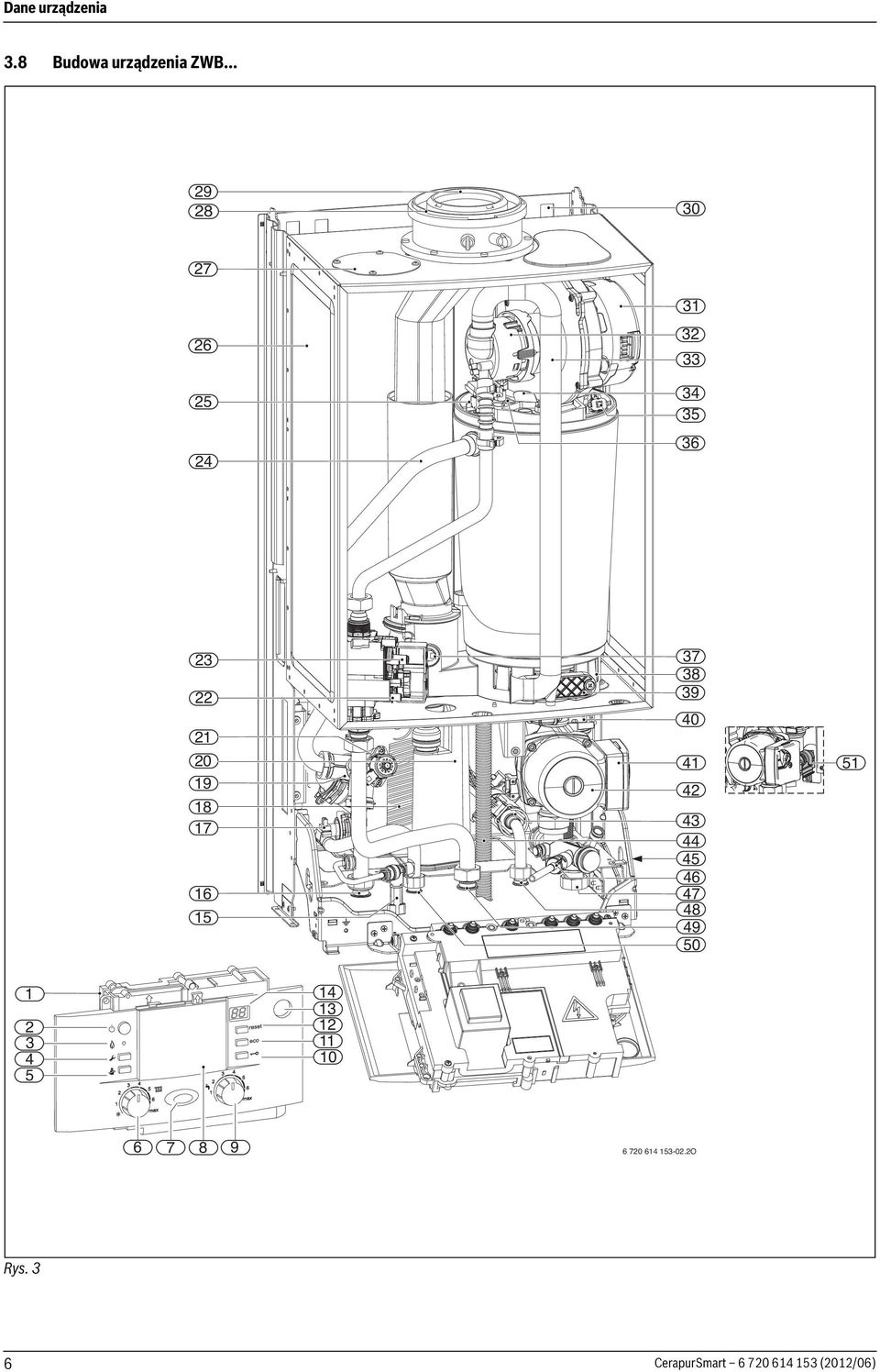

6 Dane urządzenia 3.8 Budowa urządzenia ZWB O Rys. 3 6 CerapurSmart (0/06)

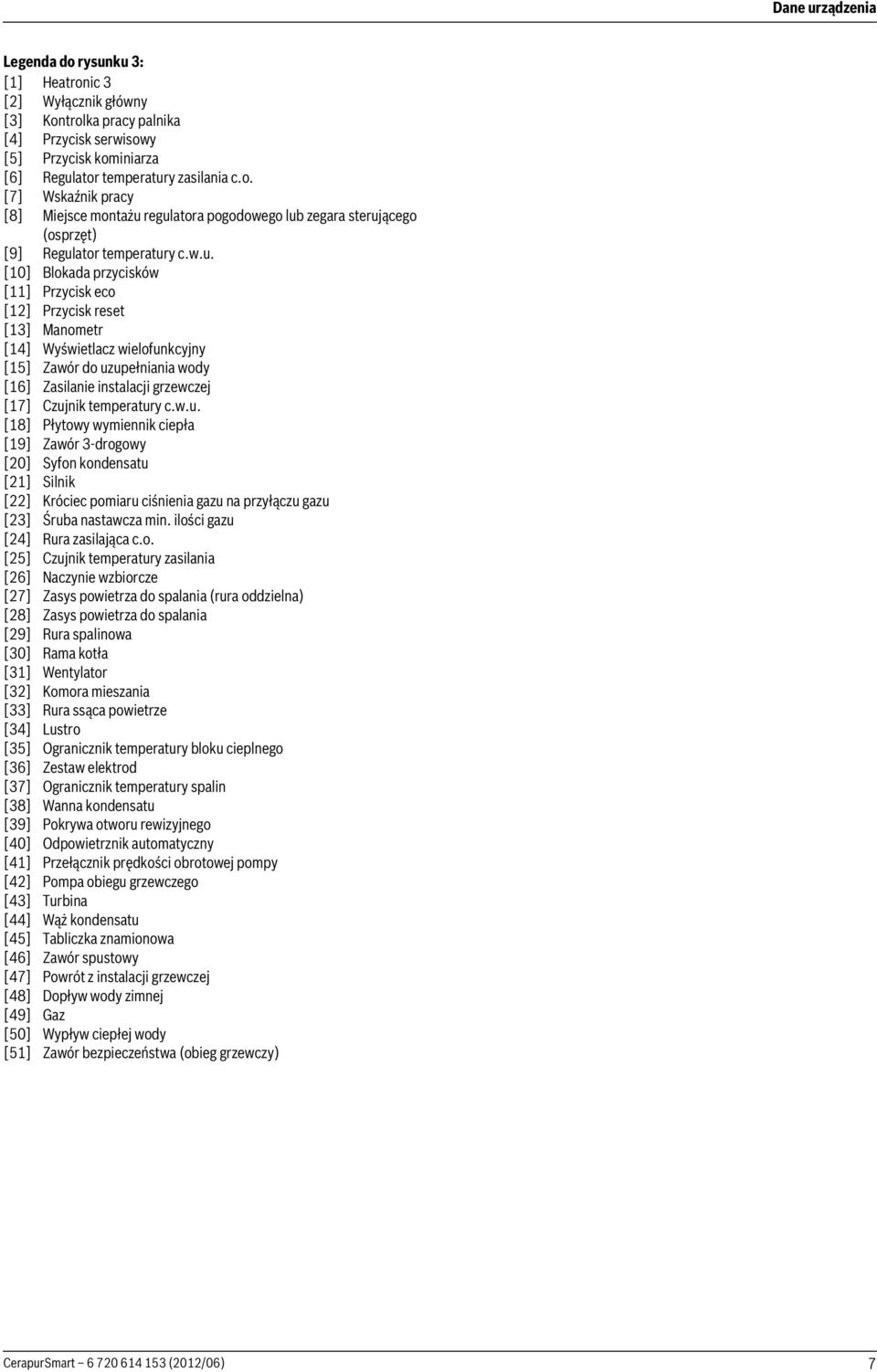

7 Dane urządzenia Legenda do rysunku 3: [] Heatronic 3 [] Wyłącznik główny [3] Kontrolka pracy palnika [4] Przycisk serwisowy [5] Przycisk kominiarza [6] Regulator temperatury zasilania c.o. [7] Wskaźnik pracy [8] Miejsce montażu regulatora pogodowego lub zegara sterującego (osprzęt) [9] Regulator temperatury c.w.u. [0] Blokada przycisków [] Przycisk eco [] Przycisk reset [3] Manometr [4] Wyświetlacz wielofunkcyjny [5] Zawór do uzupełniania wody [6] Zasilanie instalacji grzewczej [7] Czujnik temperatury c.w.u. [8] Płytowy wymiennik ciepła [9] Zawór 3-drogowy [0] Syfon kondensatu [] Silnik [] Króciec pomiaru ciśnienia gazu na przyłączu gazu [3] Śruba nastawcza min. ilości gazu [4] Rura zasilająca c.o. [5] Czujnik temperatury zasilania [6] Naczynie wzbiorcze [7] Zasys powietrza do spalania (rura oddzielna) [8] Zasys powietrza do spalania [9] Rura spalinowa [30] Rama kotła [3] Wentylator [3] Komora mieszania [33] Rura ssąca powietrze [34] Lustro [35] Ogranicznik temperatury bloku cieplnego [36] Zestaw elektrod [37] Ogranicznik temperatury spalin [38] Wanna kondensatu [39] Pokrywa otworu rewizyjnego [40] Odpowietrznik automatyczny [4] Przełącznik prędkości obrotowej pompy [4] Pompa obiegu grzewczego [43] Turbina [44] Wąż kondensatu [45] Tabliczka znamionowa [46] Zawór spustowy [47] Powrót z instalacji grzewczej [48] Dopływ wody zimnej [49] Gaz [50] Wypływ ciepłej wody [5] Zawór bezpieczeństwa (obieg grzewczy) CerapurSmart (0/06) 7

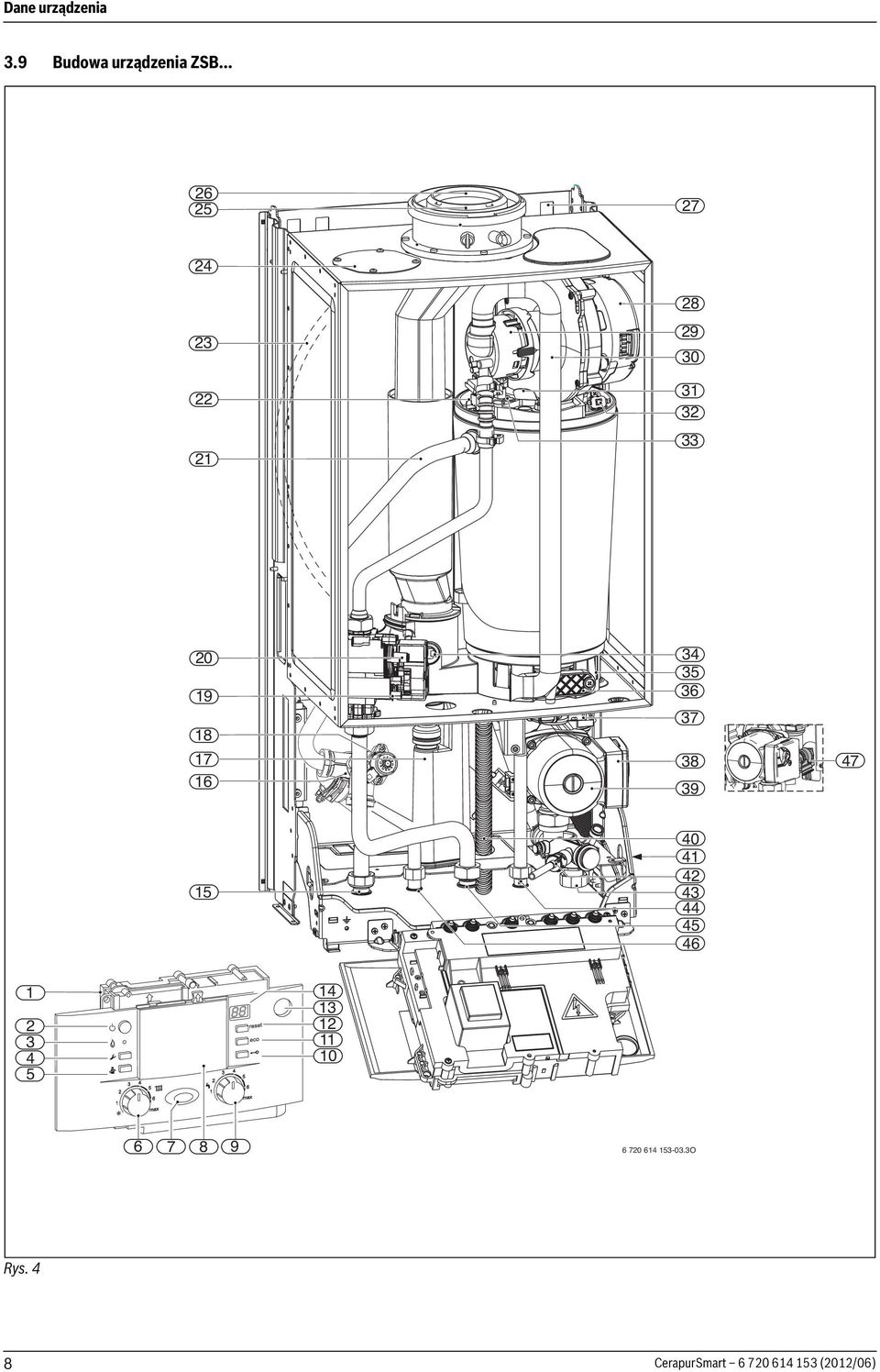

8 Dane urządzenia 3.9 Budowa urządzenia ZSB O Rys. 4 8 CerapurSmart (0/06)

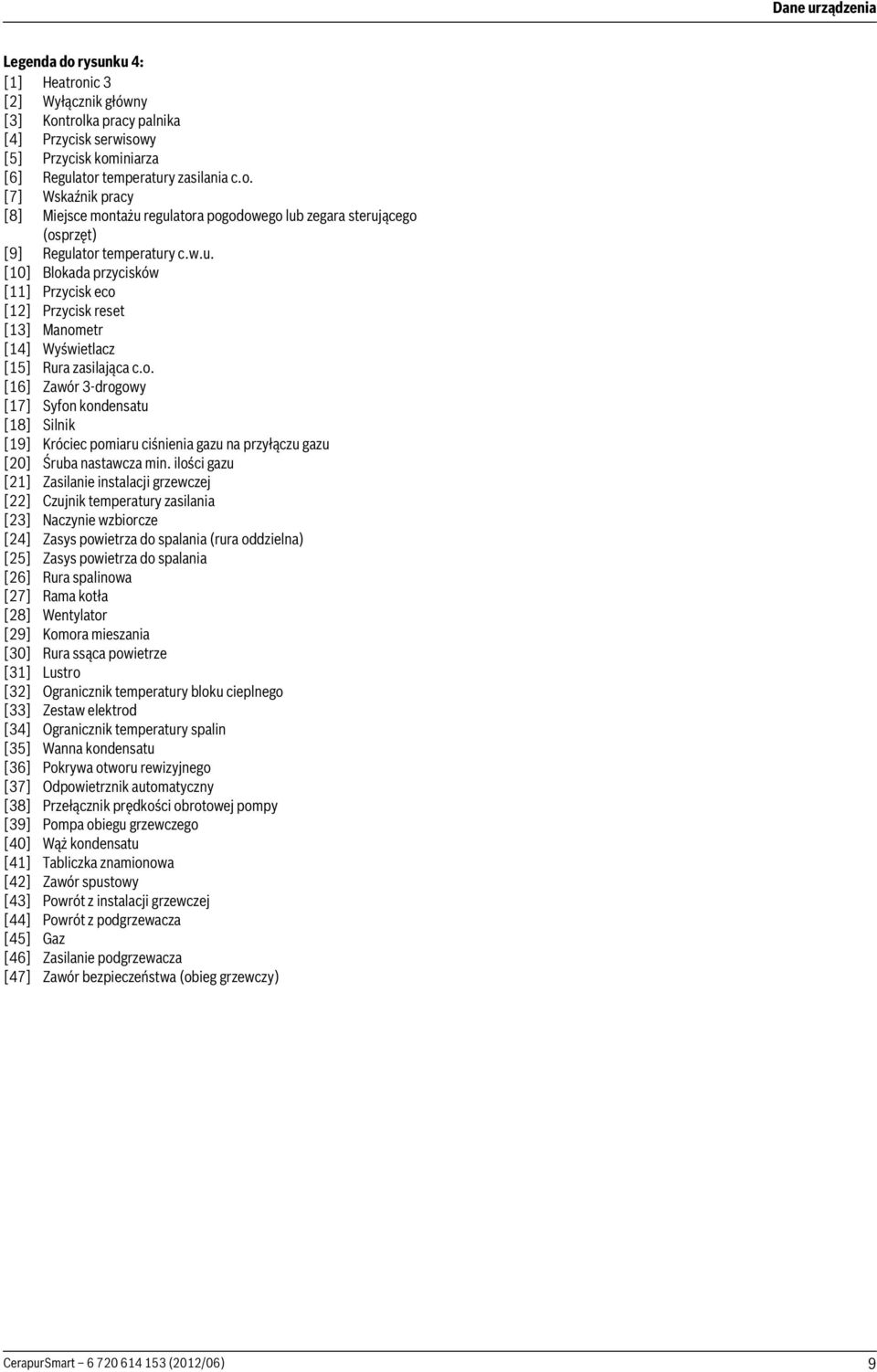

9 Dane urządzenia Legenda do rysunku 4: [] Heatronic 3 [] Wyłącznik główny [3] Kontrolka pracy palnika [4] Przycisk serwisowy [5] Przycisk kominiarza [6] Regulator temperatury zasilania c.o. [7] Wskaźnik pracy [8] Miejsce montażu regulatora pogodowego lub zegara sterującego (osprzęt) [9] Regulator temperatury c.w.u. [0] Blokada przycisków [] Przycisk eco [] Przycisk reset [3] Manometr [4] Wyświetlacz [5] Rura zasilająca c.o. [6] Zawór 3-drogowy [7] Syfon kondensatu [8] Silnik [9] Króciec pomiaru ciśnienia gazu na przyłączu gazu [0] Śruba nastawcza min. ilości gazu [] Zasilanie instalacji grzewczej [] Czujnik temperatury zasilania [3] Naczynie wzbiorcze [4] Zasys powietrza do spalania (rura oddzielna) [5] Zasys powietrza do spalania [6] Rura spalinowa [7] Rama kotła [8] Wentylator [9] Komora mieszania [30] Rura ssąca powietrze [3] Lustro [3] Ogranicznik temperatury bloku cieplnego [33] Zestaw elektrod [34] Ogranicznik temperatury spalin [35] Wanna kondensatu [36] Pokrywa otworu rewizyjnego [37] Odpowietrznik automatyczny [38] Przełącznik prędkości obrotowej pompy [39] Pompa obiegu grzewczego [40] Wąż kondensatu [4] Tabliczka znamionowa [4] Zawór spustowy [43] Powrót z instalacji grzewczej [44] Powrót z podgrzewacza [45] Gaz [46] Zasilanie podgrzewacza [47] Zawór bezpieczeństwa (obieg grzewczy) CerapurSmart (0/06) 9

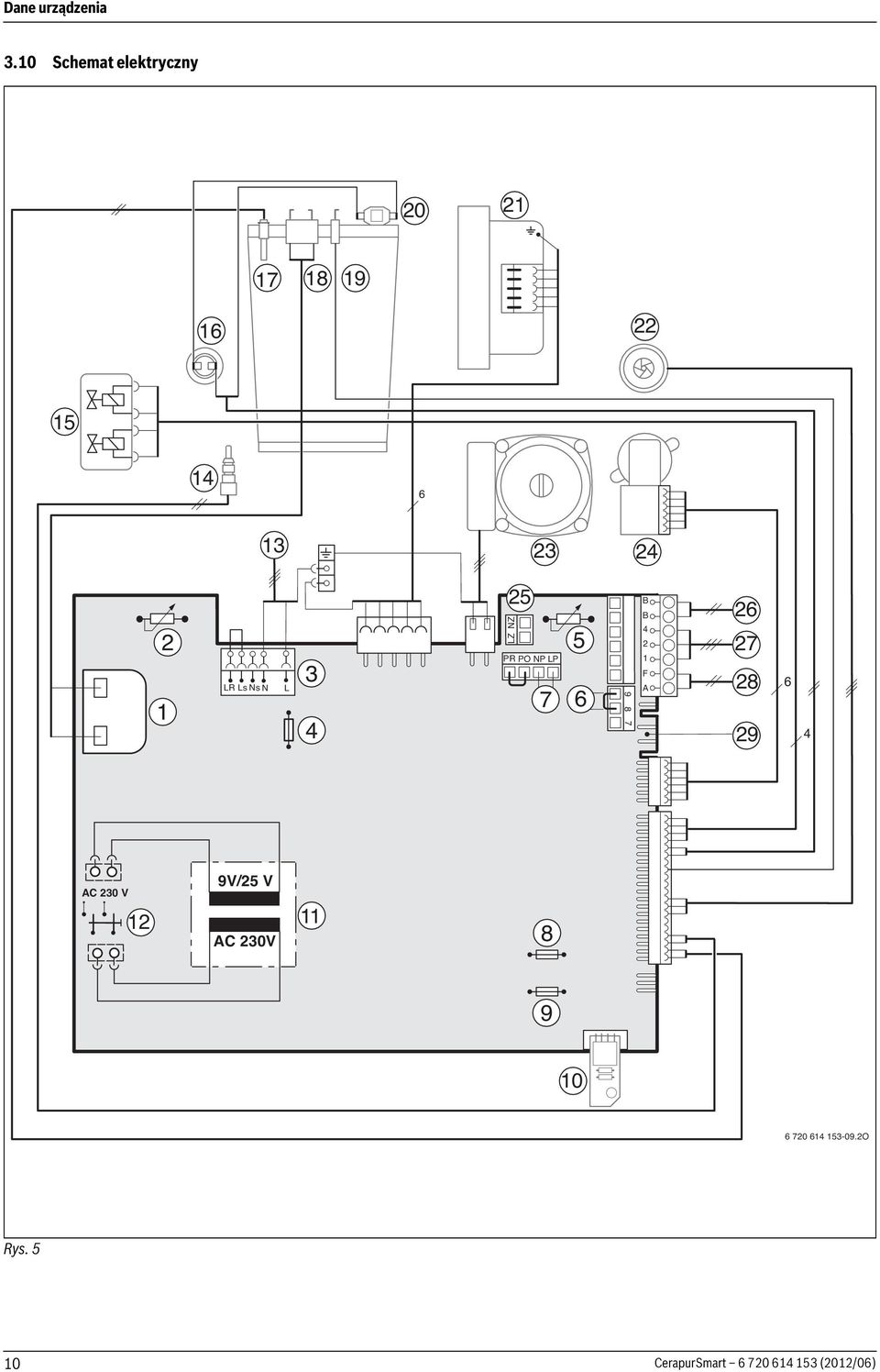

10 Dane urządzenia 3.0 Schemat elektryczny LR Ls Ns N L LZ NZ PR PO NP LP B B 4 F A AC 30 V 9V/5 V AC 30V O Rys. 5 0 CerapurSmart (0/06)

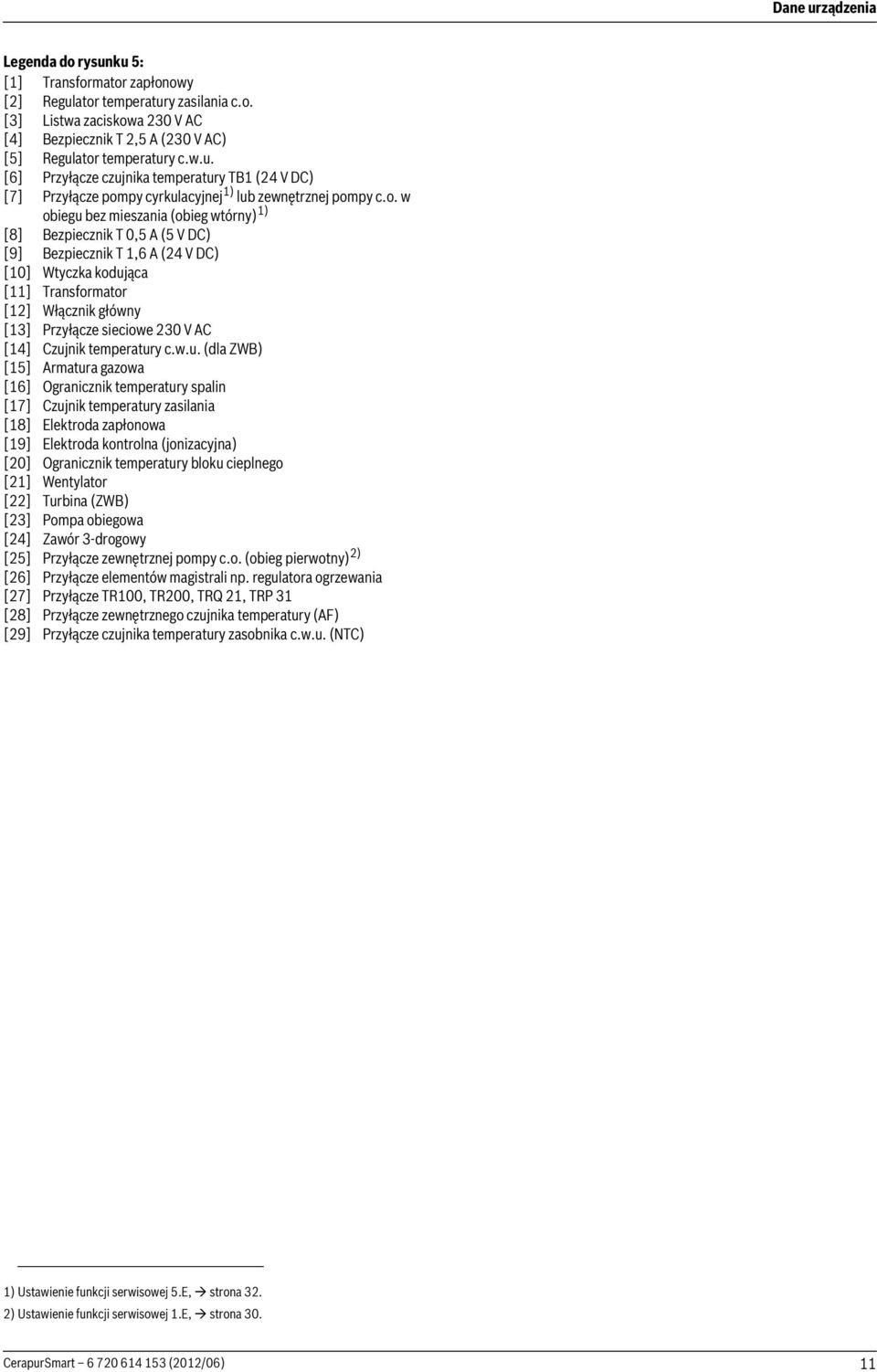

11 Dane urządzenia Legenda do rysunku 5: [] Transformator zapłonowy [] Regulator temperatury zasilania c.o. [3] Listwa zaciskowa 30 V AC [4] Bezpiecznik T,5 A (30 V AC) [5] Regulator temperatury c.w.u. [6] Przyłącze czujnika temperatury TB (4 V DC) [7] Przyłącze pompy cyrkulacyjnej ) lub zewnętrznej pompy c.o. w obiegu bez mieszania (obieg wtórny) ) [8] Bezpiecznik T 0,5 A (5 V DC) [9] Bezpiecznik T,6 A (4 V DC) [0] Wtyczka kodująca [] Transformator [] Włącznik główny [3] Przyłącze sieciowe 30 V AC [4] Czujnik temperatury c.w.u. (dla ZWB) [5] Armatura gazowa [6] Ogranicznik temperatury spalin [7] Czujnik temperatury zasilania [8] Elektroda zapłonowa [9] Elektroda kontrolna (jonizacyjna) [0] Ogranicznik temperatury bloku cieplnego [] Wentylator [] Turbina (ZWB) [3] Pompa obiegowa [4] Zawór 3-drogowy [5] Przyłącze zewnętrznej pompy c.o. (obieg pierwotny) ) [6] Przyłącze elementów magistrali np. regulatora ogrzewania [7] Przyłącze TR00, TR00, TRQ, TRP 3 [8] Przyłącze zewnętrznego czujnika temperatury (AF) [9] Przyłącze czujnika temperatury zasobnika c.w.u. (NTC) ) Ustawienie funkcji serwisowej 5.E, strona 3. ) Ustawienie funkcji serwisowej.e, strona 30. CerapurSmart (0/06)

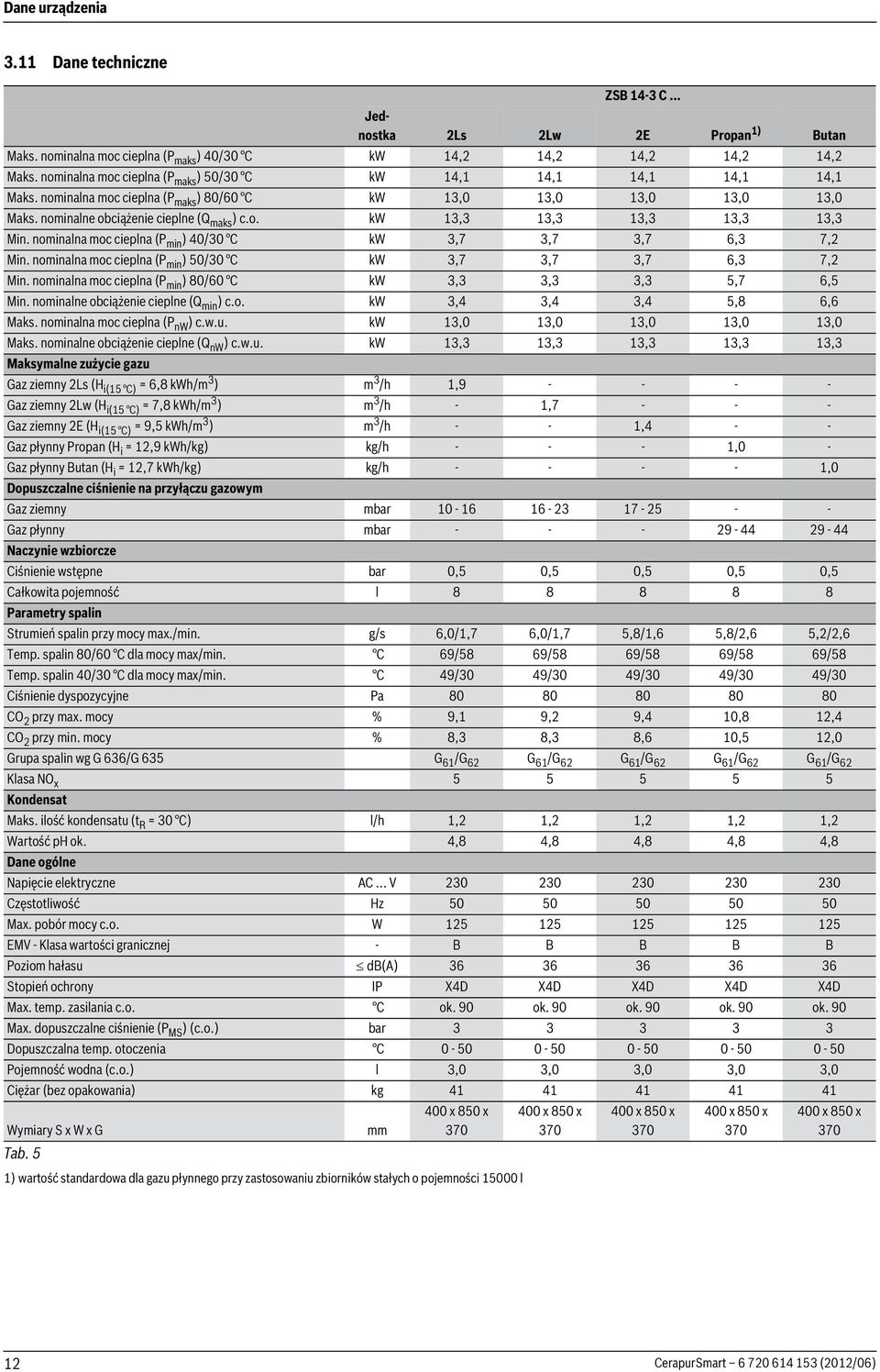

12 Dane urządzenia 3. Dane techniczne ZSB 4-3 C... Jednostka Ls Lw E Propan ) Butan Maks. nominalna moc cieplna (P maks ) 40/30 C kw 4, 4, 4, 4, 4, Maks. nominalna moc cieplna (P maks ) 50/30 C kw 4, 4, 4, 4, 4, Maks. nominalna moc cieplna (P maks ) 80/60 C kw 3,0 3,0 3,0 3,0 3,0 Maks. nominalne obciążenie cieplne (Q maks ) c.o. kw 3,3 3,3 3,3 3,3 3,3 Min. nominalna moc cieplna (P min ) 40/30 C kw 3,7 3,7 3,7 6,3 7, Min. nominalna moc cieplna (P min ) 50/30 C kw 3,7 3,7 3,7 6,3 7, Min. nominalna moc cieplna (P min ) 80/60 C kw 3,3 3,3 3,3 5,7 6,5 Min. nominalne obciążenie cieplne (Q min ) c.o. kw 3,4 3,4 3,4 5,8 6,6 Maks. nominalna moc cieplna (P nw ) c.w.u. kw 3,0 3,0 3,0 3,0 3,0 Maks. nominalne obciążenie cieplne (Q nw ) c.w.u. kw 3,3 3,3 3,3 3,3 3,3 Maksymalne zużycie gazu Gaz ziemny Ls (H i(5 C) = 6,8 kwh/m 3 ) m 3 /h, Gaz ziemny Lw (H i(5 C) = 7,8 kwh/m 3 ) m 3 /h -, Gaz ziemny E (H i(5 C) = 9,5 kwh/m 3 ) m 3 /h - -,4 - - Gaz płynny Propan (H i =,9 kwh/kg) kg/h - - -,0 - Gaz płynny Butan (H i =,7 kwh/kg) kg/h ,0 Dopuszczalne ciśnienie na przyłączu gazowym Gaz ziemny mbar Gaz płynny mbar Naczynie wzbiorcze Ciśnienie wstępne bar 0,5 0,5 0,5 0,5 0,5 Całkowita pojemność l Parametry spalin Strumień spalin przy mocy max./min. g/s 6,0/,7 6,0/,7 5,8/,6 5,8/,6 5,/,6 Temp. spalin 80/60 C dla mocy max/min. C 69/58 69/58 69/58 69/58 69/58 Temp. spalin 40/30 C dla mocy max/min. C 49/30 49/30 49/30 49/30 49/30 Ciśnienie dyspozycyjne Pa CO przy max. mocy % 9, 9, 9,4 0,8,4 CO przy min. mocy % 8,3 8,3 8,6 0,5,0 Grupa spalin wg G 636/G 635 G 6 /G 6 G 6 /G 6 G 6 /G 6 G 6 /G 6 G 6 /G 6 Klasa NO x Kondensat Maks. ilość kondensatu (t R = 30 C) l/h,,,,, Wartość ph ok. 4,8 4,8 4,8 4,8 4,8 Dane ogólne Napięcie elektryczne AC... V Częstotliwość Hz Max. pobór mocy c.o. W EMV - Klasa wartości granicznej - B B B B B Poziom hałasu db(a) Stopień ochrony IP X4D X4D X4D X4D X4D Max. temp. zasilania c.o. C ok. 90 ok. 90 ok. 90 ok. 90 ok. 90 Max. dopuszczalne ciśnienie (P MS ) (c.o.) bar Dopuszczalna temp. otoczenia C Pojemność wodna (c.o.) l 3,0 3,0 3,0 3,0 3,0 Ciężar (bez opakowania) kg x 850 x 400 x 850 x Wymiary S x W x G mm Tab. 5 ) wartość standardowa dla gazu płynnego przy zastosowaniu zbiorników stałych o pojemności 5000 l 400 x 850 x x 850 x x 850 x 370 CerapurSmart (0/06)

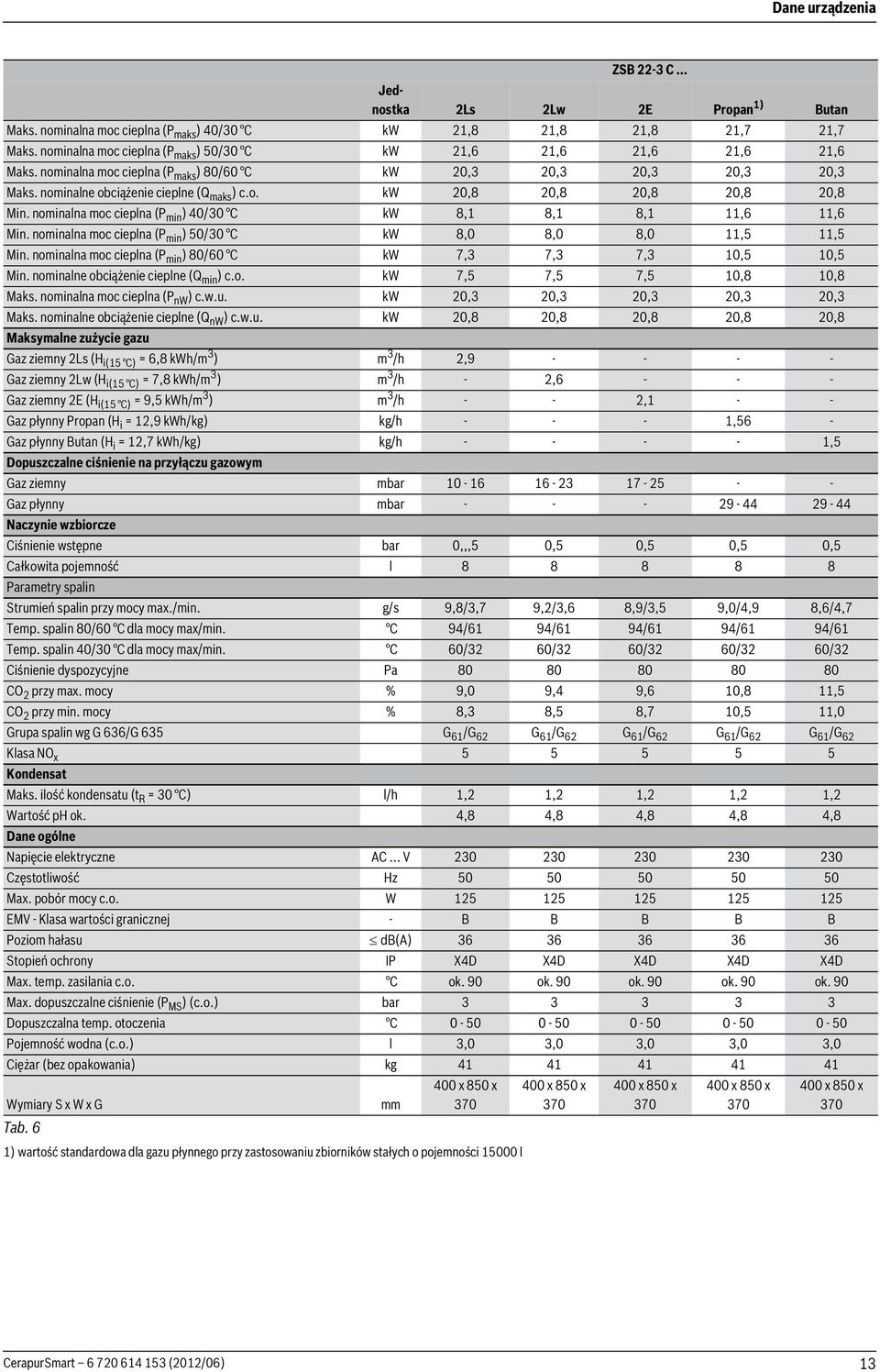

13 Dane urządzenia ZSB -3 C... Jednostka Ls Lw E Propan ) Butan Maks. nominalna moc cieplna (P maks ) 40/30 C kw,8,8,8,7,7 Maks. nominalna moc cieplna (P maks ) 50/30 C kw,6,6,6,6,6 Maks. nominalna moc cieplna (P maks ) 80/60 C kw 0,3 0,3 0,3 0,3 0,3 Maks. nominalne obciążenie cieplne (Q maks ) c.o. kw 0,8 0,8 0,8 0,8 0,8 Min. nominalna moc cieplna (P min ) 40/30 C kw 8, 8, 8,,6,6 Min. nominalna moc cieplna (P min ) 50/30 C kw 8,0 8,0 8,0,5,5 Min. nominalna moc cieplna (P min ) 80/60 C kw 7,3 7,3 7,3 0,5 0,5 Min. nominalne obciążenie cieplne (Q min ) c.o. kw 7,5 7,5 7,5 0,8 0,8 Maks. nominalna moc cieplna (P nw ) c.w.u. kw 0,3 0,3 0,3 0,3 0,3 Maks. nominalne obciążenie cieplne (Q nw ) c.w.u. kw 0,8 0,8 0,8 0,8 0,8 Maksymalne zużycie gazu Gaz ziemny Ls (H i(5 C) = 6,8 kwh/m 3 ) m 3 /h, Gaz ziemny Lw (H i(5 C) = 7,8 kwh/m 3 ) m 3 /h -, Gaz ziemny E (H i(5 C) = 9,5 kwh/m 3 ) m 3 /h - -, - - Gaz płynny Propan (H i =,9 kwh/kg) kg/h - - -,56 - Gaz płynny Butan (H i =,7 kwh/kg) kg/h ,5 Dopuszczalne ciśnienie na przyłączu gazowym Gaz ziemny mbar Gaz płynny mbar Naczynie wzbiorcze Ciśnienie wstępne bar 0,,,5 0,5 0,5 0,5 0,5 Całkowita pojemność l Parametry spalin Strumień spalin przy mocy max./min. g/s 9,8/3,7 9,/3,6 8,9/3,5 9,0/4,9 8,6/4,7 Temp. spalin 80/60 C dla mocy max/min. C 94/6 94/6 94/6 94/6 94/6 Temp. spalin 40/30 C dla mocy max/min. C 60/3 60/3 60/3 60/3 60/3 Ciśnienie dyspozycyjne Pa CO przy max. mocy % 9,0 9,4 9,6 0,8,5 CO przy min. mocy % 8,3 8,5 8,7 0,5,0 Grupa spalin wg G 636/G 635 G 6 /G 6 G 6 /G 6 G 6 /G 6 G 6 /G 6 G 6 /G 6 Klasa NO x Kondensat Maks. ilość kondensatu (t R = 30 C) l/h,,,,, Wartość ph ok. 4,8 4,8 4,8 4,8 4,8 Dane ogólne Napięcie elektryczne AC... V Częstotliwość Hz Max. pobór mocy c.o. W EMV - Klasa wartości granicznej - B B B B B Poziom hałasu db(a) Stopień ochrony IP X4D X4D X4D X4D X4D Max. temp. zasilania c.o. C ok. 90 ok. 90 ok. 90 ok. 90 ok. 90 Max. dopuszczalne ciśnienie (P MS ) (c.o.) bar Dopuszczalna temp. otoczenia C Pojemność wodna (c.o.) l 3,0 3,0 3,0 3,0 3,0 Ciężar (bez opakowania) kg x 850 x 400 x 850 x Wymiary S x W x G mm Tab. 6 ) wartość standardowa dla gazu płynnego przy zastosowaniu zbiorników stałych o pojemności 5000 l 400 x 850 x x 850 x x 850 x 370 CerapurSmart (0/06) 3

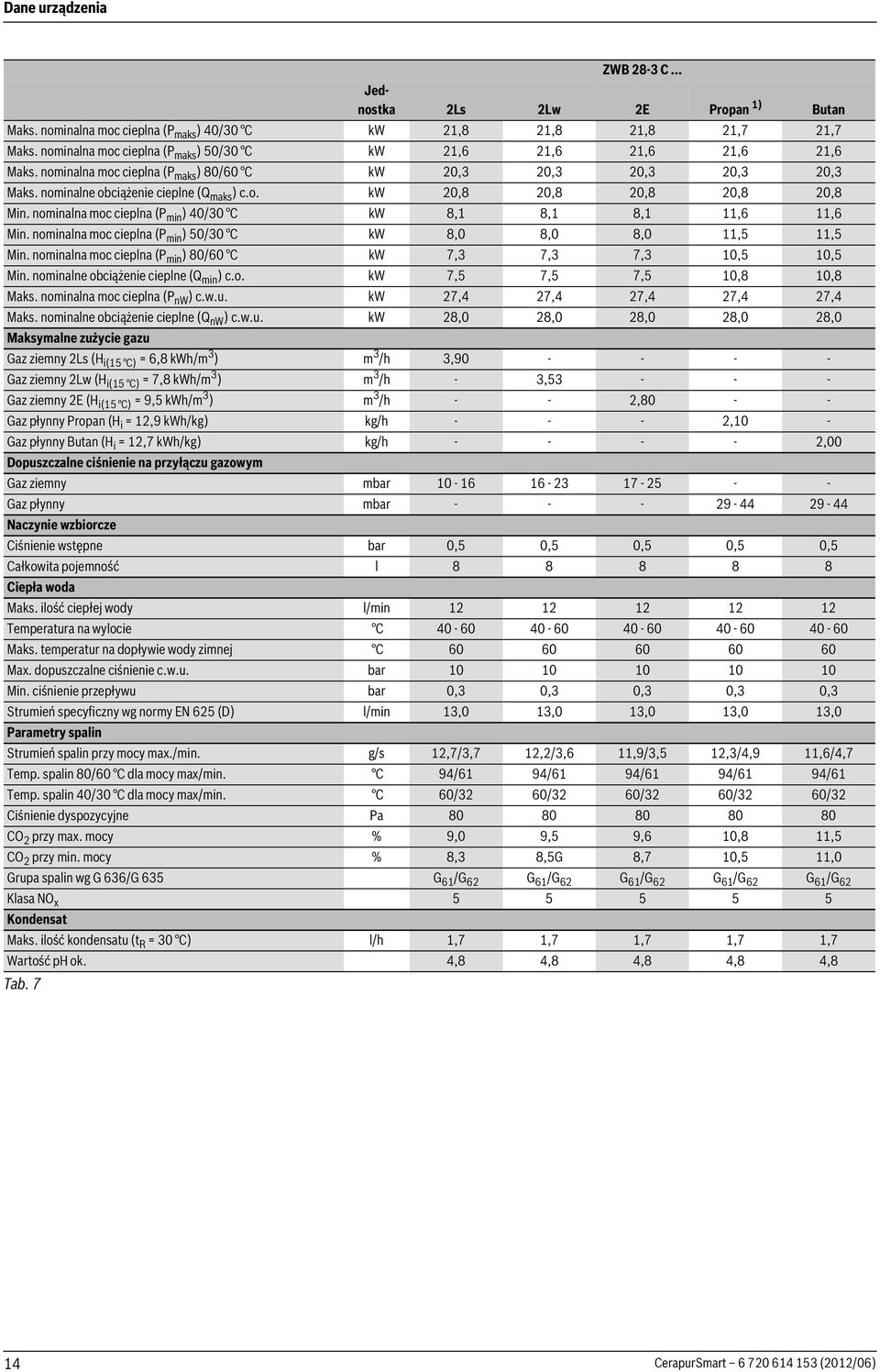

14 Dane urządzenia ZWB 8-3 C... Jednostka Ls Lw E Propan ) Butan Maks. nominalna moc cieplna (P maks ) 40/30 C kw,8,8,8,7,7 Maks. nominalna moc cieplna (P maks ) 50/30 C kw,6,6,6,6,6 Maks. nominalna moc cieplna (P maks ) 80/60 C kw 0,3 0,3 0,3 0,3 0,3 Maks. nominalne obciążenie cieplne (Q maks ) c.o. kw 0,8 0,8 0,8 0,8 0,8 Min. nominalna moc cieplna (P min ) 40/30 C kw 8, 8, 8,,6,6 Min. nominalna moc cieplna (P min ) 50/30 C kw 8,0 8,0 8,0,5,5 Min. nominalna moc cieplna (P min ) 80/60 C kw 7,3 7,3 7,3 0,5 0,5 Min. nominalne obciążenie cieplne (Q min ) c.o. kw 7,5 7,5 7,5 0,8 0,8 Maks. nominalna moc cieplna (P nw ) c.w.u. kw 7,4 7,4 7,4 7,4 7,4 Maks. nominalne obciążenie cieplne (Q nw ) c.w.u. kw 8,0 8,0 8,0 8,0 8,0 Maksymalne zużycie gazu Gaz ziemny Ls (H i(5 C) = 6,8 kwh/m 3 ) m 3 /h 3, Gaz ziemny Lw (H i(5 C) = 7,8 kwh/m 3 ) m 3 /h - 3, Gaz ziemny E (H i(5 C) = 9,5 kwh/m 3 ) m 3 /h - -, Gaz płynny Propan (H i =,9 kwh/kg) kg/h - - -,0 - Gaz płynny Butan (H i =,7 kwh/kg) kg/h ,00 Dopuszczalne ciśnienie na przyłączu gazowym Gaz ziemny mbar Gaz płynny mbar Naczynie wzbiorcze Ciśnienie wstępne bar 0,5 0,5 0,5 0,5 0,5 Całkowita pojemność l Ciepła woda Maks. ilość ciepłej wody l/min Temperatura na wylocie C Maks. temperatur na dopływie wody zimnej C Max. dopuszczalne ciśnienie c.w.u. bar Min. ciśnienie przepływu bar 0,3 0,3 0,3 0,3 0,3 Strumień specyficzny wg normy EN 65 (D) l/min 3,0 3,0 3,0 3,0 3,0 Parametry spalin Strumień spalin przy mocy max./min. g/s,7/3,7,/3,6,9/3,5,3/4,9,6/4,7 Temp. spalin 80/60 C dla mocy max/min. C 94/6 94/6 94/6 94/6 94/6 Temp. spalin 40/30 C dla mocy max/min. C 60/3 60/3 60/3 60/3 60/3 Ciśnienie dyspozycyjne Pa CO przy max. mocy % 9,0 9,5 9,6 0,8,5 CO przy min. mocy % 8,3 8,5G 8,7 0,5,0 Grupa spalin wg G 636/G 635 G 6 /G 6 G 6 /G 6 G 6 /G 6 G 6 /G 6 G 6 /G 6 Klasa NO x Kondensat Maks. ilość kondensatu (t R = 30 C) l/h,7,7,7,7,7 Wartość ph ok. 4,8 4,8 4,8 4,8 4,8 Tab. 7 4 CerapurSmart (0/06)

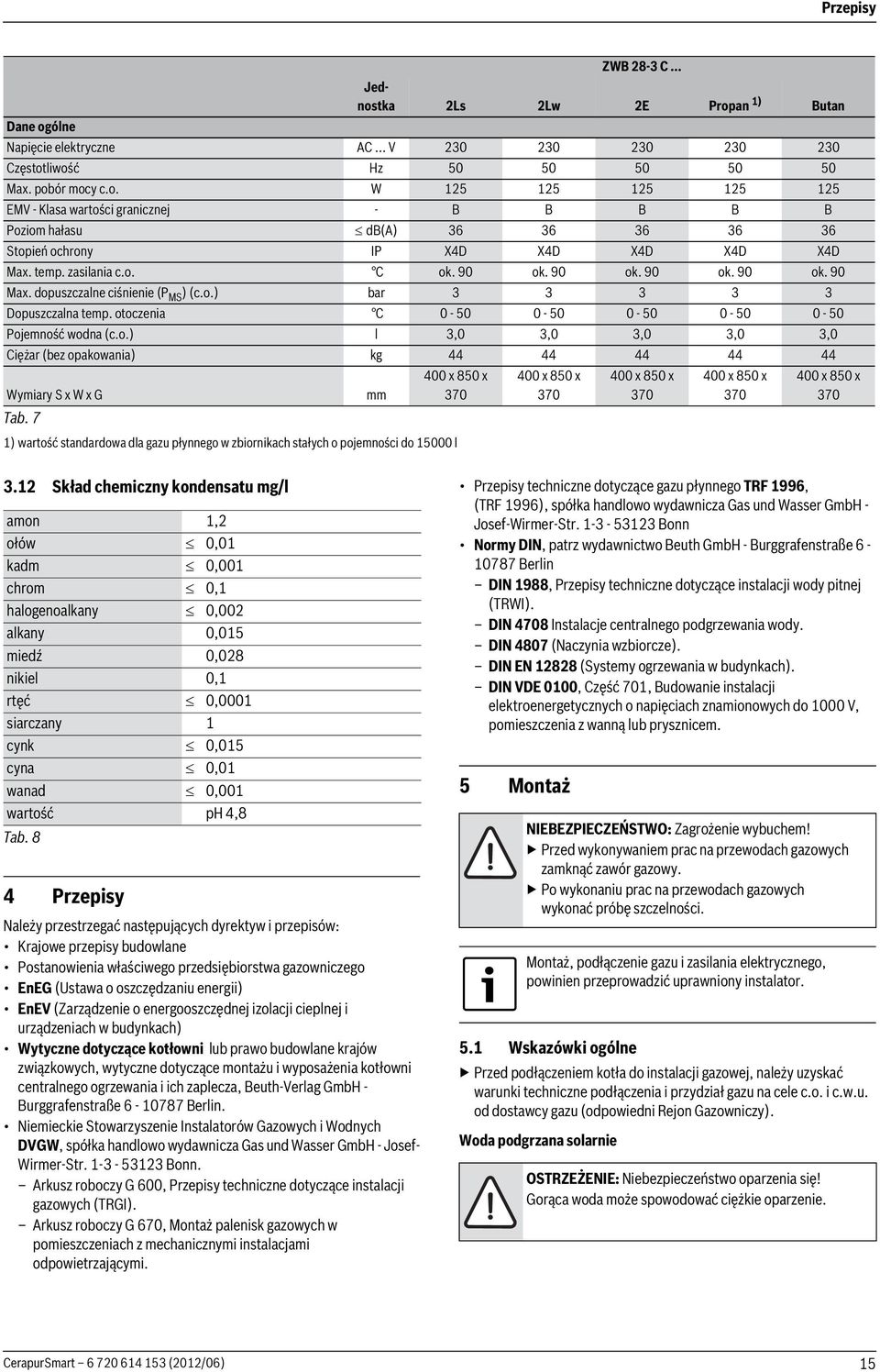

15 Przepisy ZWB 8-3 C... Jednostka Ls Lw E Propan ) Butan Dane ogólne Napięcie elektryczne AC... V Częstotliwość Hz Max. pobór mocy c.o. W EMV - Klasa wartości granicznej - B B B B B Poziom hałasu db(a) Stopień ochrony IP X4D X4D X4D X4D X4D Max. temp. zasilania c.o. C ok. 90 ok. 90 ok. 90 ok. 90 ok. 90 Max. dopuszczalne ciśnienie (P MS ) (c.o.) bar Dopuszczalna temp. otoczenia C Pojemność wodna (c.o.) l 3,0 3,0 3,0 3,0 3,0 Ciężar (bez opakowania) kg Wymiary S x W x G mm 400 x 850 x 370 Tab. 7 ) wartość standardowa dla gazu płynnego w zbiornikach stałych o pojemności do 5000 l 400 x 850 x x 850 x x 850 x x 850 x Skład chemiczny kondensatu mg/l amon, ołów 0,0 kadm 0,00 chrom 0, halogenoalkany 0,00 alkany 0,05 miedź 0,08 nikiel 0, rtęć 0,000 siarczany cynk 0,05 cyna 0,0 wanad 0,00 wartość ph 4,8 Tab. 8 4 Przepisy Należy przestrzegać następujących dyrektyw i przepisów: Krajowe przepisy budowlane Postanowienia właściwego przedsiębiorstwa gazowniczego EnEG (Ustawa o oszczędzaniu energii) EnEV (Zarządzenie o energooszczędnej izolacji cieplnej i urządzeniach w budynkach) Wytyczne dotyczące kotłowni lub prawo budowlane krajów związkowych, wytyczne dotyczące montażu i wyposażenia kotłowni centralnego ogrzewania i ich zaplecza, Beuth-Verlag GmbH - Burggrafenstraße Berlin. Niemieckie Stowarzyszenie Instalatorów Gazowych i Wodnych DVGW, spółka handlowo wydawnicza Gas und Wasser GmbH - Josef- Wirmer-Str Bonn. Arkusz roboczy G 600, Przepisy techniczne dotyczące instalacji gazowych (TRGI). Arkusz roboczy G 670, Montaż palenisk gazowych w pomieszczeniach z mechanicznymi instalacjami odpowietrzającymi. Przepisy techniczne dotyczące gazu płynnego TRF 996, (TRF 996), spółka handlowo wydawnicza Gas und Wasser GmbH - Josef-Wirmer-Str Bonn Normy DIN, patrz wydawnictwo Beuth GmbH - Burggrafenstraße Berlin DIN 988, Przepisy techniczne dotyczące instalacji wody pitnej (TRWI). DIN 4708 Instalacje centralnego podgrzewania wody. DIN 4807 (Naczynia wzbiorcze). DIN EN 88 (Systemy ogrzewania w budynkach). DIN VDE 000, Część 70, Budowanie instalacji elektroenergetycznych o napięciach znamionowych do 000 V, pomieszczenia z wanną lub prysznicem. 5 Montaż NIEBEZPIECZEŃSTWO: Zagrożenie wybuchem! Przed wykonywaniem prac na przewodach gazowych zamknąć zawór gazowy. Po wykonaniu prac na przewodach gazowych wykonać próbę szczelności. Montaż, podłączenie gazu i zasilania elektrycznego, powinien przeprowadzić uprawniony instalator. 5. Wskazówki ogólne Przed podłączeniem kotła do instalacji gazowej, należy uzyskać warunki techniczne podłączenia i przydział gazu na cele c.o. i c.w.u. od dostawcy gazu (odpowiedni Rejon Gazowniczy). Woda podgrzana solarnie OSTRZEŻENIE: Niebezpieczeństwo oparzenia się! Gorąca woda może spowodować ciężkie oparzenie. CerapurSmart (0/06) 5

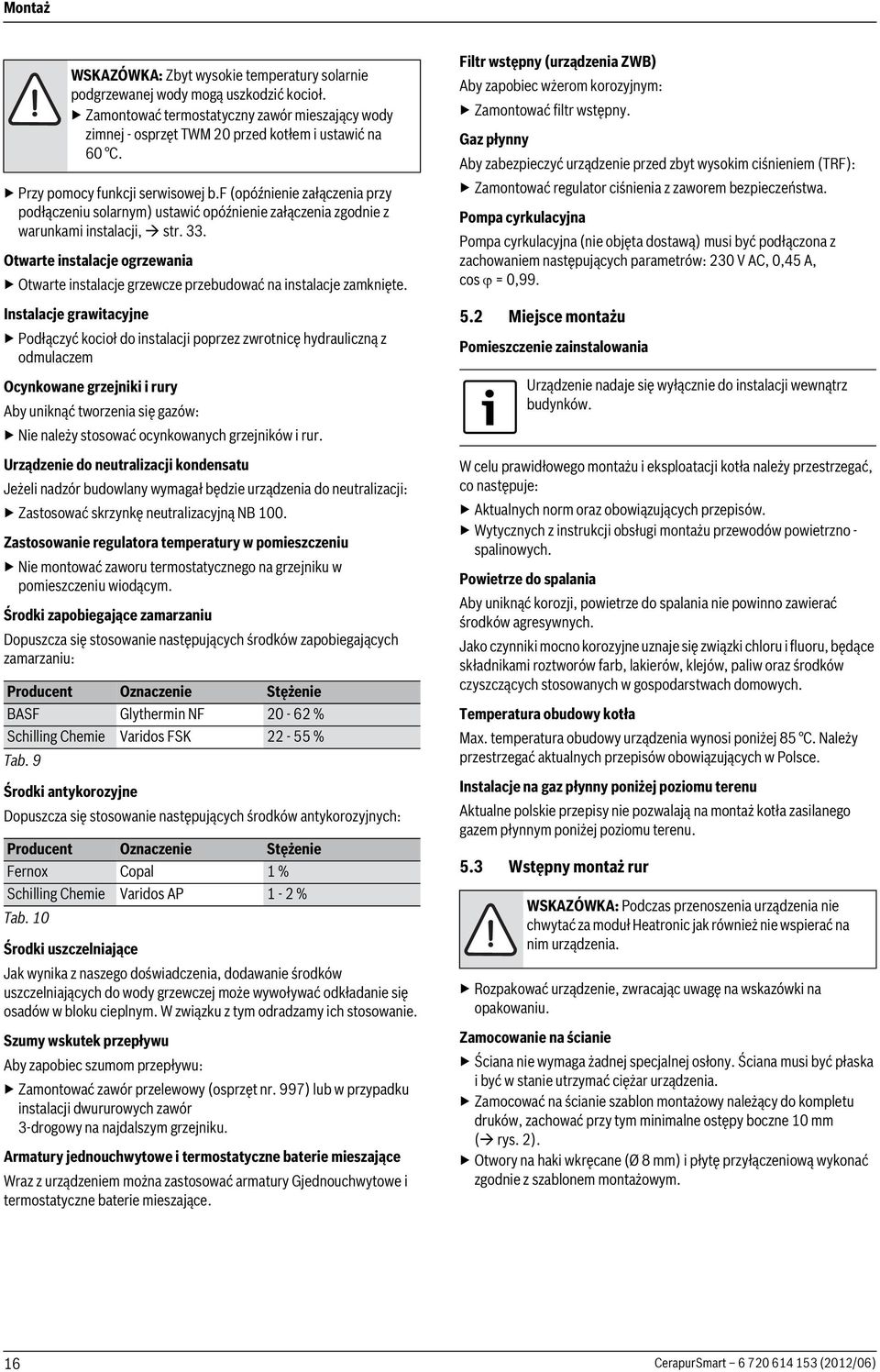

16 Montaż WSKAZÓWKA: Zbyt wysokie temperatury solarnie podgrzewanej wody mogą uszkodzić kocioł. Zamontować termostatyczny zawór mieszający wody zimnej - osprzęt TWM 0 przed kotłem i ustawić na 60 C. Przy pomocy funkcji serwisowej b.f (opóźnienie załączenia przy podłączeniu solarnym) ustawić opóźnienie załączenia zgodnie z warunkami instalacji, str. 33. Otwarte instalacje ogrzewania Otwarte instalacje grzewcze przebudować na instalacje zamknięte. Instalacje grawitacyjne Podłączyć kocioł do instalacji poprzez zwrotnicę hydrauliczną z odmulaczem Ocynkowane grzejniki i rury Aby uniknąć tworzenia się gazów: Nie należy stosować ocynkowanych grzejników i rur. Urządzenie do neutralizacji kondensatu Jeżeli nadzór budowlany wymagał będzie urządzenia do neutralizacji: Zastosować skrzynkę neutralizacyjną NB 00. Zastosowanie regulatora temperatury w pomieszczeniu Nie montować zaworu termostatycznego na grzejniku w pomieszczeniu wiodącym. Środki zapobiegające zamarzaniu Dopuszcza się stosowanie następujących środków zapobiegających zamarzaniu: Producent Oznaczenie Stężenie BASF Glythermin NF 0-6 % Schilling Chemie Varidos FSK - 55 % Tab. 9 Środki antykorozyjne Dopuszcza się stosowanie następujących środków antykorozyjnych: Producent Oznaczenie Stężenie Fernox Copal % Schilling Chemie Varidos AP - % Tab. 0 Środki uszczelniające Jak wynika z naszego doświadczenia, dodawanie środków uszczelniających do wody grzewczej może wywoływać odkładanie się osadów w bloku cieplnym. W związku z tym odradzamy ich stosowanie. Szumy wskutek przepływu Aby zapobiec szumom przepływu: Zamontować zawór przelewowy (osprzęt nr. 997) lub w przypadku instalacji dwururowych zawór 3-drogowy na najdalszym grzejniku. Armatury jednouchwytowe i termostatyczne baterie mieszające Wraz z urządzeniem można zastosować armatury Gjednouchwytowe i termostatyczne baterie mieszające. Filtr wstępny (urządzenia ZWB) Aby zapobiec wżerom korozyjnym: Zamontować filtr wstępny. Gaz płynny Aby zabezpieczyć urządzenie przed zbyt wysokim ciśnieniem (TRF): Zamontować regulator ciśnienia z zaworem bezpieczeństwa. Pompa cyrkulacyjna Pompa cyrkulacyjna (nie objęta dostawą) musi być podłączona z zachowaniem następujących parametrów: 30 V AC, 0,45 A, cos = 0, Miejsce montażu Pomieszczenie zainstalowania Urządzenie nadaje się wyłącznie do instalacji wewnątrz budynków. W celu prawidłowego montażu i eksploatacji kotła należy przestrzegać, co następuje: Aktualnych norm oraz obowiązujących przepisów. Wytycznych z instrukcji obsługi montażu przewodów powietrzno - spalinowych. Powietrze do spalania Aby uniknąć korozji, powietrze do spalania nie powinno zawierać środków agresywnych. Jako czynniki mocno korozyjne uznaje się związki chloru i fluoru, będące składnikami roztworów farb, lakierów, klejów, paliw oraz środków czyszczących stosowanych w gospodarstwach domowych. Temperatura obudowy kotła Max. temperatura obudowy urządzenia wynosi poniżej 85 C. Należy przestrzegać aktualnych przepisów obowiązujących w Polsce. Instalacje na gaz płynny poniżej poziomu terenu Aktualne polskie przepisy nie pozwalają na montaż kotła zasilanego gazem płynnym poniżej poziomu terenu. 5.3 Wstępny montaż rur WSKAZÓWKA: Podczas przenoszenia urządzenia nie chwytać za moduł Heatronic jak również nie wspierać na nim urządzenia. Rozpakować urządzenie, zwracając uwagę na wskazówki na opakowaniu. Zamocowanie na ścianie Ściana nie wymaga żadnej specjalnej osłony. Ściana musi być płaska i być w stanie utrzymać ciężar urządzenia. Zamocować na ścianie szablon montażowy należący do kompletu druków, zachować przy tym minimalne ostępy boczne 0 mm ( rys. ). Otwory na haki wkręcane (Ø 8 mm) i płytę przyłączeniową wykonać zgodnie z szablonem montażowym. 6 CerapurSmart (0/06)

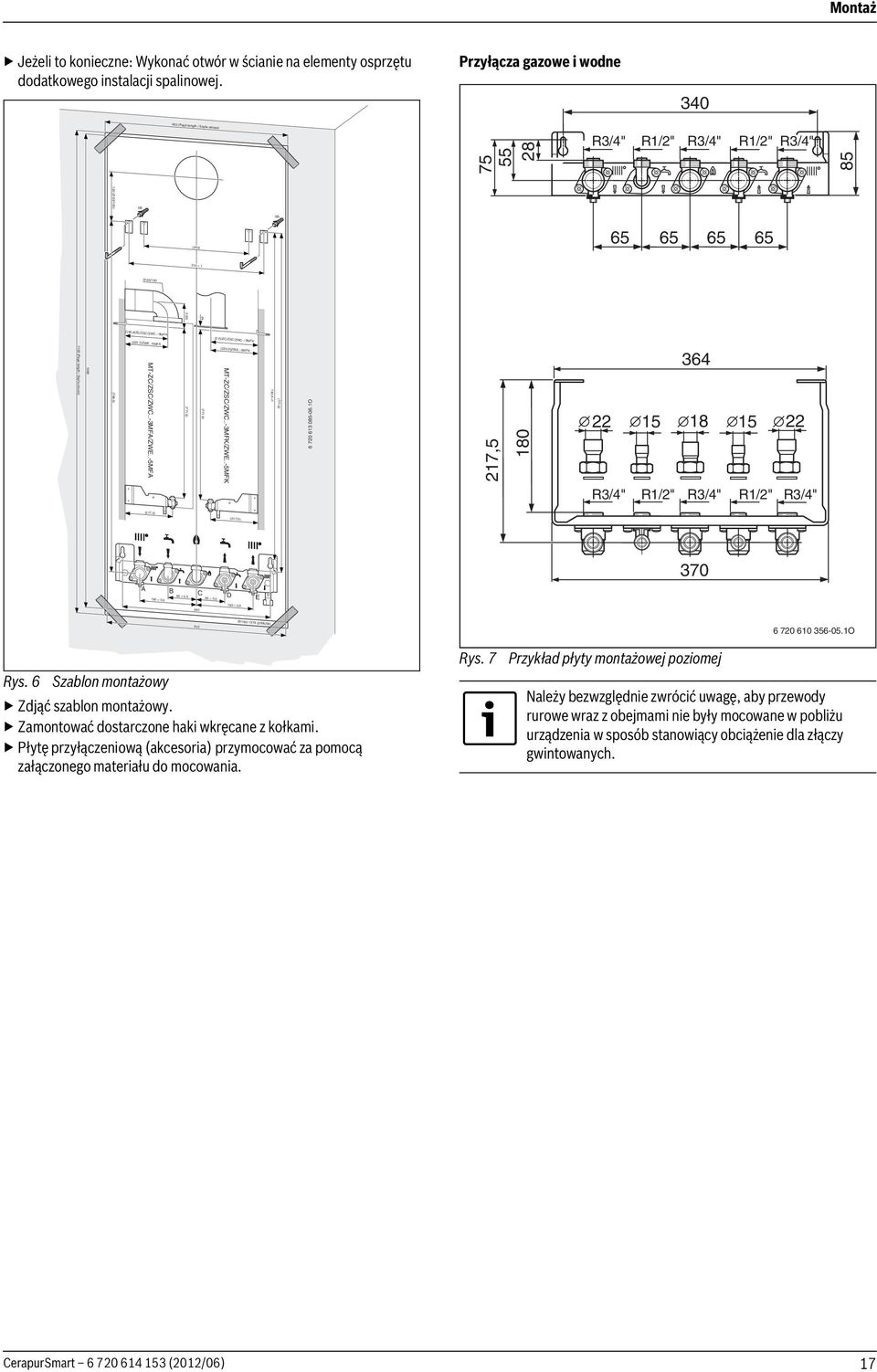

17 (95,8)ZC/ZSC/ZWC..-3MFA (7,5) (7,5) Montaż Jeżeli to konieczne: Wykonać otwór w ścianie na elementy osprzętu dodatkowego instalacji spalinowej. Przyłącza gazowe i wodne (Page length / Sayfa olcuso) R3/4" R/" R3/4" R/" R3/4" 85 0 (Ø 60/00) SB (40) SB ± Ø 60/00 4 (0) 00 (Page length / Sayfa olcuso) 080 (798,6) (,7)ZWE..-5MFA MT-ZC/ZSC/ZWC..-3MFA/ZWE..-5MFA (77,6) (77,6) (5)ZC/ZSC/ZWC..-3MFK (0,3)ZWE..-5MFK MT-ZC/ZSC/ZWC..-3MFK/ZWE..-5MFK 743,6 ± (77,6) O 7, R3/4" R/" R3/4" R/" R3/4" 370 A B C D 65 ± 0,5 65 ± 0,5 30 ± 0,5 30 ± 0,5 E (006/08) O Rys. 6 Szablon montażowy Zdjąć szablon montażowy. Zamontować dostarczone haki wkręcane z kołkami. Płytę przyłączeniową (akcesoria) przymocować za pomocą załączonego materiału do mocowania. Rys. 7 Przykład płyty montażowej poziomej Należy bezwzględnie zwrócić uwagę, aby przewody rurowe wraz z obejmami nie były mocowane w pobliżu urządzenia w sposób stanowiący obciążenie dla złączy gwintowanych. CerapurSmart (0/06) 7

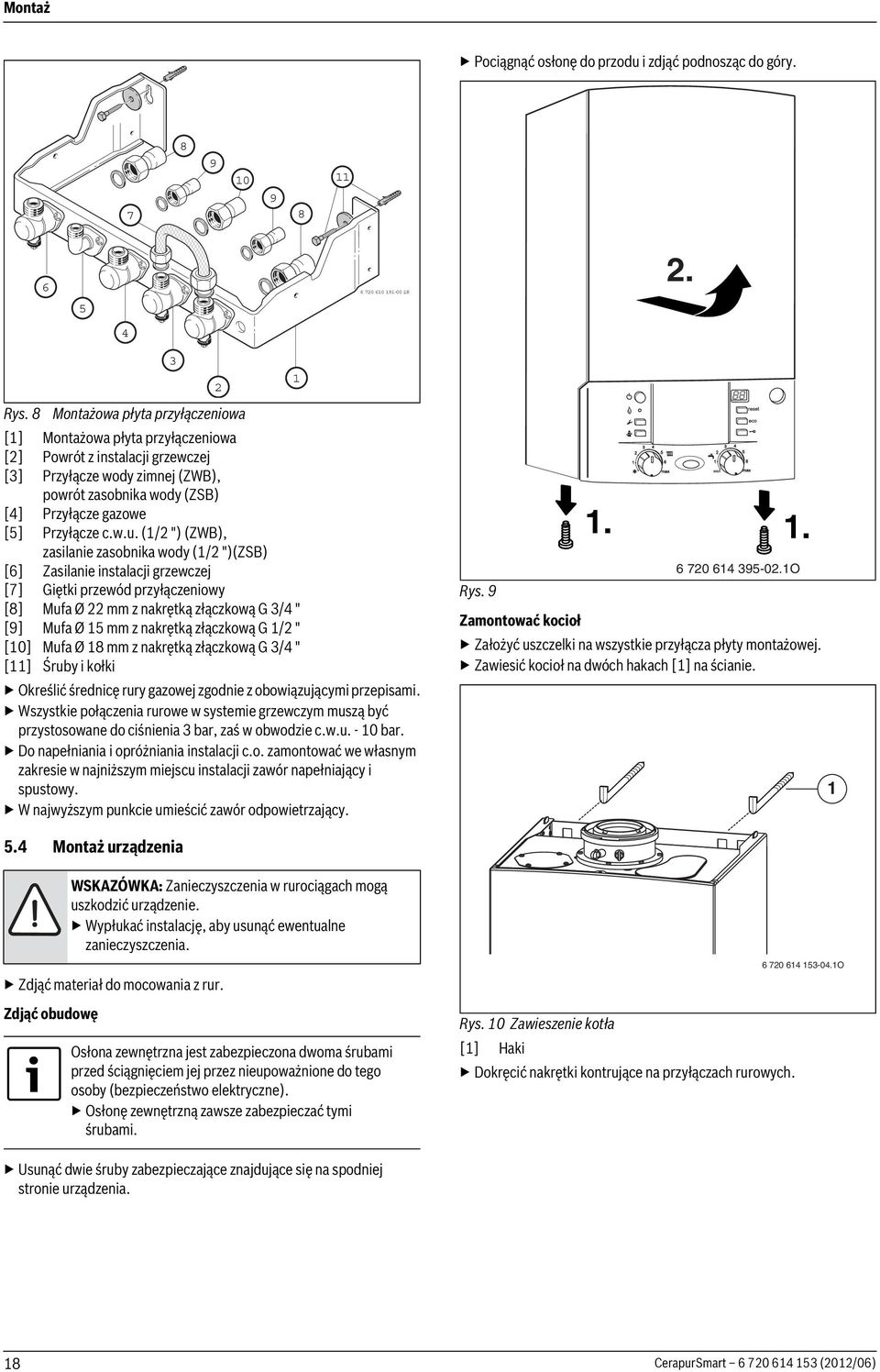

18 Montaż Pociągnąć osłonę do przodu i zdjąć podnosząc do góry R. 4 3 Rys. 8 Montażowa płyta przyłączeniowa [] Montażowa płyta przyłączeniowa [] Powrót z instalacji grzewczej [3] Przyłącze wody zimnej (ZWB), powrót zasobnika wody (ZSB) [4] Przyłącze gazowe [5] Przyłącze c.w.u. (/ ") (ZWB), zasilanie zasobnika wody (/ ")(ZSB) [6] Zasilanie instalacji grzewczej [7] Giętki przewód przyłączeniowy [8] Mufa Ø mm z nakrętką złączkową G 3/4 " [9] Mufa Ø 5 mm z nakrętką złączkową G / " [0] Mufa Ø 8 mm z nakrętką złączkową G 3/4 " [] Śruby i kołki Określić średnicę rury gazowej zgodnie z obowiązującymi przepisami. Wszystkie połączenia rurowe w systemie grzewczym muszą być przystosowane do ciśnienia 3 bar, zaś w obwodzie c.w.u. - 0 bar. Do napełniania i opróżniania instalacji c.o. zamontować we własnym zakresie w najniższym miejscu instalacji zawór napełniający i spustowy. W najwyższym punkcie umieścić zawór odpowietrzający. Rys. 9. Zamontować kocioł Założyć uszczelki na wszystkie przyłącza płyty montażowej. Zawiesić kocioł na dwóch hakach [] na ścianie. min O 5.4 Montaż urządzenia Zdjąć materiał do mocowania z rur. Zdjąć obudowę WSKAZÓWKA: Zanieczyszczenia w rurociągach mogą uszkodzić urządzenie. Wypłukać instalację, aby usunąć ewentualne zanieczyszczenia. Osłona zewnętrzna jest zabezpieczona dwoma śrubami przed ściągnięciem jej przez nieupoważnione do tego osoby (bezpieczeństwo elektryczne). Osłonę zewnętrzną zawsze zabezpieczać tymi śrubami. Rys. 0 Zawieszenie kotła [] Haki Dokręcić nakrętki kontrujące na przyłączach rurowych O Usunąć dwie śruby zabezpieczające znajdujące się na spodniej stronie urządzenia. 8 CerapurSmart (0/06)

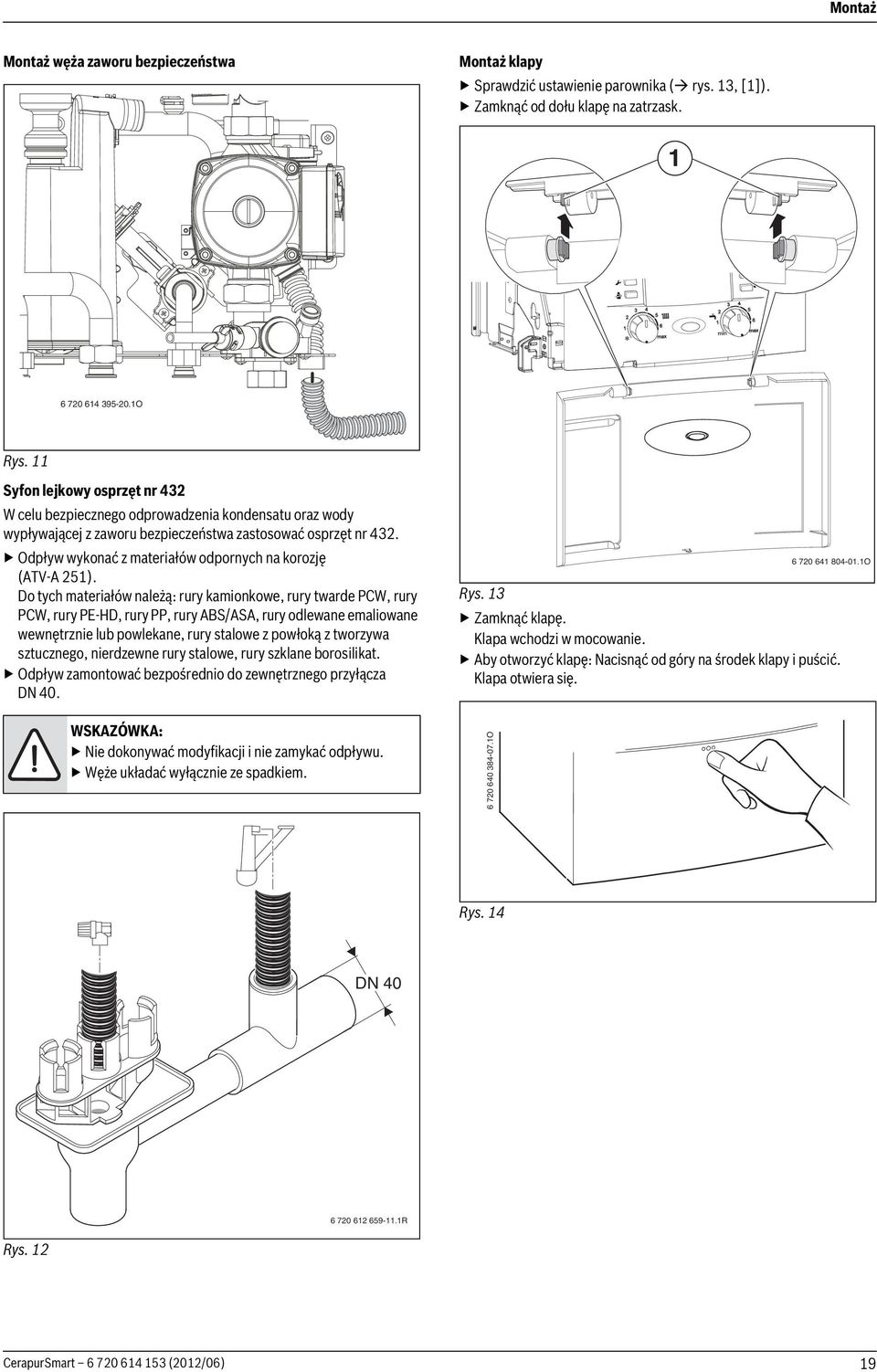

19 Montaż Montaż węża zaworu bezpieczeństwa Montaż klapy Sprawdzić ustawienie parownika ( rys. 3, []). Zamknąć od dołu klapę na zatrzask O Rys. Syfon lejkowy osprzęt nr 43 W celu bezpiecznego odprowadzenia kondensatu oraz wody wypływającej z zaworu bezpieczeństwa zastosować osprzęt nr 43. Odpływ wykonać z materiałów odpornych na korozję (ATV-A 5). Do tych materiałów należą: rury kamionkowe, rury twarde PCW, rury PCW, rury PE-HD, rury PP, rury ABS/ASA, rury odlewane emaliowane wewnętrznie lub powlekane, rury stalowe z powłoką z tworzywa sztucznego, nierdzewne rury stalowe, rury szklane borosilikat. Odpływ zamontować bezpośrednio do zewnętrznego przyłącza DN 40. WSKAZÓWKA: Nie dokonywać modyfikacji i nie zamykać odpływu. Węże układać wyłącznie ze spadkiem. Rys. 3 Zamknąć klapę. Klapa wchodzi w mocowanie. Aby otworzyć klapę: Nacisnąć od góry na środek klapy i puścić. Klapa otwiera się O O Rys. 4 DN R Rys. CerapurSmart (0/06) 9

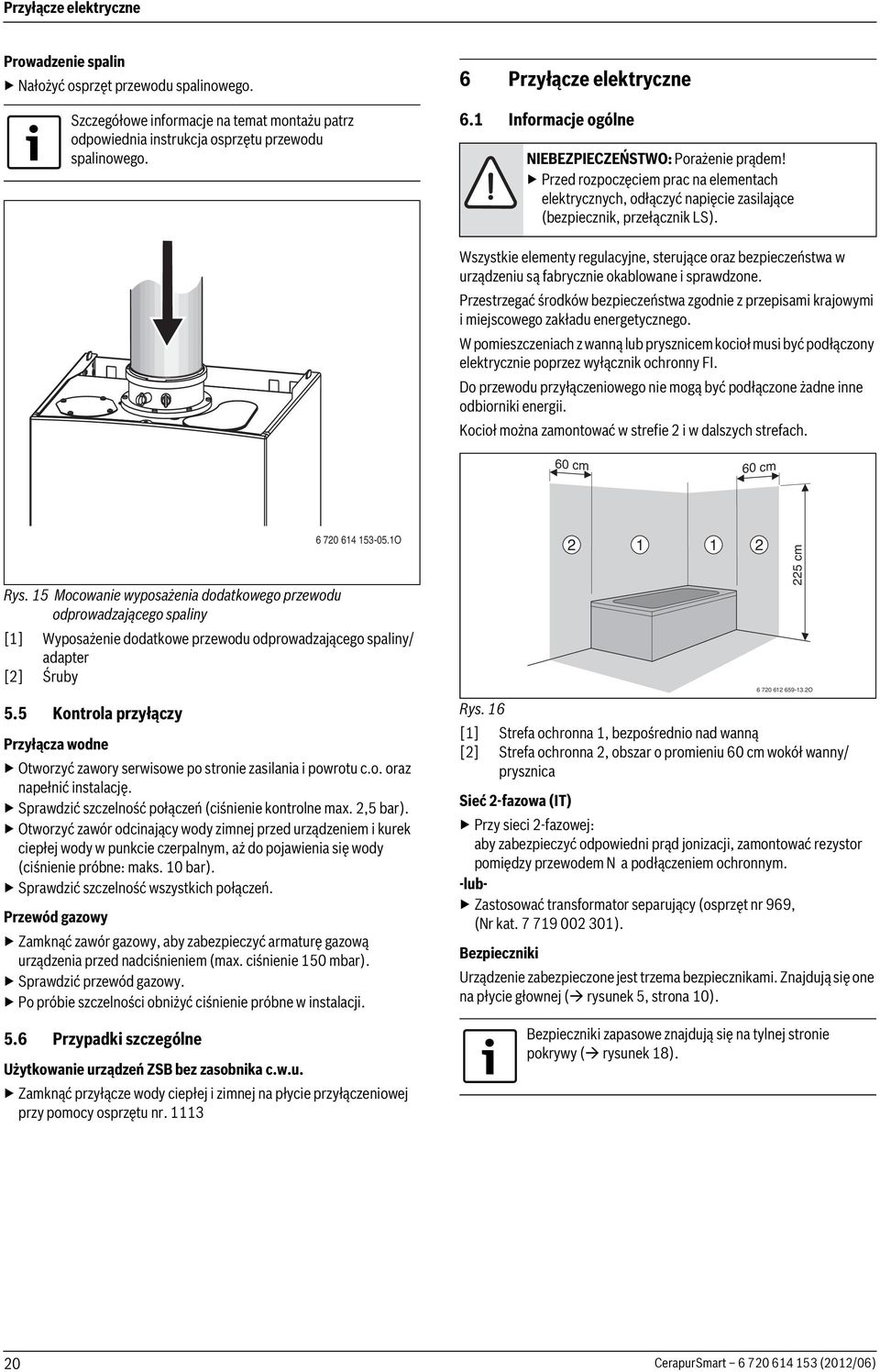

20 Przyłącze elektryczne Prowadzenie spalin Nałożyć osprzęt przewodu spalinowego. Szczegółowe informacje na temat montażu patrz odpowiednia instrukcja osprzętu przewodu spalinowego. 6 Przyłącze elektryczne 6. Informacje ogólne NIEBEZPIECZEŃSTWO: Porażenie prądem! Przed rozpoczęciem prac na elementach elektrycznych, odłączyć napięcie zasilające (bezpiecznik, przełącznik LS). Wszystkie elementy regulacyjne, sterujące oraz bezpieczeństwa w urządzeniu są fabrycznie okablowane i sprawdzone. Przestrzegać środków bezpieczeństwa zgodnie z przepisami krajowymi i miejscowego zakładu energetycznego. W pomieszczeniach z wanną lub prysznicem kocioł musi być podłączony elektrycznie poprzez wyłącznik ochronny FI. Do przewodu przyłączeniowego nie mogą być podłączone żadne inne odbiorniki energii. Kocioł można zamontować w strefie i w dalszych strefach. 60 cm 60 cm Rys. 5 Mocowanie wyposażenia dodatkowego przewodu odprowadzającego spaliny [] Wyposażenie dodatkowe przewodu odprowadzającego spaliny/ adapter [] Śruby 5.5 Kontrola przyłączy Przyłącza wodne Otworzyć zawory serwisowe po stronie zasilania i powrotu c.o. oraz napełnić instalację. Sprawdzić szczelność połączeń (ciśnienie kontrolne max.,5 bar). Otworzyć zawór odcinający wody zimnej przed urządzeniem i kurek ciepłej wody w punkcie czerpalnym, aż do pojawienia się wody (ciśnienie próbne: maks. 0 bar). Sprawdzić szczelność wszystkich połączeń. Przewód gazowy Zamknąć zawór gazowy, aby zabezpieczyć armaturę gazową urządzenia przed nadciśnieniem (max. ciśnienie 50 mbar). Sprawdzić przewód gazowy. Po próbie szczelności obniżyć ciśnienie próbne w instalacji. 5.6 Przypadki szczególne O Użytkowanie urządzeń ZSB bez zasobnika c.w.u. Zamknąć przyłącze wody ciepłej i zimnej na płycie przyłączeniowej przy pomocy osprzętu nr. 3 Rys. 6 [] Strefa ochronna, bezpośrednio nad wanną [] Strefa ochronna, obszar o promieniu 60 cm wokół wanny/ prysznica Sieć -fazowa (IT) Przy sieci -fazowej: aby zabezpieczyć odpowiedni prąd jonizacji, zamontować rezystor pomiędzy przewodem N a podłączeniem ochronnym. -lub- Zastosować transformator separujący (osprzęt nr 969, (Nr kat ). Bezpieczniki Urządzenie zabezpieczone jest trzema bezpiecznikami. Znajdują się one na płycie głownej ( rysunek 5, strona 0). 5 cm O Bezpieczniki zapasowe znajdują się na tylnej stronie pokrywy ( rysunek 8). 0 CerapurSmart (0/06)

21 Przyłącze elektryczne 6. Przyłącze elektryczne Zamontować odpowiednią wtyczkę sieciową na przewodzie sieciowym (poza strefą ochronną i ) Jeżeli kabel ma niewystarczającą długość trzeba wymontować kabel, rozdział 6.3. Używać następujących typów kabli: HO5VV-F 3 0,75 mm lub HO5VV-F 3,0 mm Jeżeli urządzenie podłączane jest w strefie ochronnej trzeba wymontować kabel, rozdział 6.3 i zastosować typ kabla NYM-I 3,5 mm. Podłączenie elektryczne przy zachowaniu min. 3 mm rozwarcia (np. bezpieczniki, przełączniki LS). 6.3 Podłączenie osprzętu 6.3. Otwarcie modułu Heatronic WSKAZÓWKA: Resztki kabla mogą uszkodzić układ Heatronic. Kabel odizolować wyłącznie poza układem Heatronic. W celu dokonania przyłączeń elektrycznych w module Heatronic należy otworzyć pokrywę i odsłonić połączenia elektryczne. Zdjąć obudowę ( patrz str. 8). Odkręcić śrubę i opuścić układ Heatronic. Aby zapewnić ochronę przed wodą rozpryskową (IP) dławik wyciąć odpowiednio do średnicy przewodu R Rys. 9 Wstawić przewód poprzez dławik i właściwie go podłączyć. Zamocować kabel zasilający w przepuście kabla Podłączenie elektryczne regulatora ogrzewania lub modułów obsługi zdalnej Urządzenie może być eksploatowane tylko z zastosowaniem regulatora marki Junkers. Regulatory pogodowe FW 00 i FW00 mogą zostać wmontowane bezpośrednio z przodu w układ Heatronic 3. Montaż i podłączenie elektryczne wykonać zgodnie z odnośną instrukcją instalacji. Podłączenie regulatora 30 V on/off Regulator musi być przystosowany do napięcia sieciowego (z kotła) i nie może posiadać własnego przyłącza masowego. Wyciąć otwory w przepustach kabli odpowiednio do średnicy kabli. Wprowadzić kabel poprzez dławik i podłączyć regulator do ST0 zgodnie z poniższymi zaleceniami: L do L S S do L R Zamocować kabel zasilający w przepuście kabla O Rys. 7 Odkręcić śruby, odwiesić przewody i zdjąć pokrywę. Rys R Rys. 0 Przyłącze (30 V AC, usunąć mostek pomiędzy L S i L R ) Podłączenie regulatora 4-V Stosuje się następujące przekroje przewodów: Długość przewodu Przekrój 0 m 0,75 -,5 mm 30 m,0 -,5 mm > 30 m,5 mm Tab. LR LS ST O Wyciąć otwory w przepustach kabli odpowiednio do średnicy kabli. Przewód przyłączeniowy wprowadzić przez dławik i przymocować do ST9 na zaciskach, oraz 4. CerapurSmart (0/06)

22 Przyłącze elektryczne Zamocować kabel zasilający w przepuście kabla. Zamocować kabel zasilający w przepuście kabla. 4 ST9 3 ST O Rys. Podłączenie regulatora 4 V Przyłączenie zasobnika c.w.u O Zasobnik c.w.u. ogrzewany pośrednio z czujnikiem temperatury NTC Zasobnik Junkers z czujnikiem temperatury przyłącza się bezpośrednio do płyty głównej urządzenia. Kabel z wtyczką dostarczany jest w komplecie z zasobnikiem. Wyłamać plastikową płytkę. Włożyć kabel czujnika NTC temperatury zasobnika. Wtyczkę podłączyć do płyty głównej (ST5). Rys. 3 Przyłączenie termostatu zasobnika c.w.u Czujnik temperatury TB podłączyć od strony zasilania ogrzewania podłogowego W instalacjach ogrzewania podłogowego z bezpośrednim podłączeniem hydraulicznym do kotła. LS NS LZ NZ PR PO NP LP B B 4 F A TB J C O F A ST5 Rys. 4 Jeżeli zadziała czujnik nadzorujący temperaturę przerywane jest ogrzewanie i przygotowanie c.w.u Podłączenie pompy cyrkulacyjnej c.w.u O Rys. Przyłączenie czujnika zasobnika c.w.u. (NTC) Zasobnik c.w.u. ogrzewany pośrednio z termostatem Wyciąć otwory w przepustach kabli odpowiednio do średnicy kabli. Przeprowadzić kabel przez uchwyt mocujący i podłączyć termostat zasobnika do ST8 w następujący sposób: L do S do 3 LS NS LZ NZ PR PO NP LP B B 4 F A O Rys. 5 CerapurSmart (0/06)

23 Przyłącze elektryczne Przy pomocy funkcji serwisowej 5.E ustawić podłączenie NP - LP na (pompa cyrkulacyjna), strona 3. Pompa cyrkulacyjna sterowana jest poprzez regulator ogrzewania Junkersa Podłączenie zewnętrznej pompy c.o. (obieg pierwotny) LS NS LZ NZ PR PO NP LP B B 4 F A Wymiana kabla sieciowego Aby zapewnić ochronę przed wodą rozpryskową (IP) przewód zawsze musi być zamontowany w przelotce z otworem o średnicy odpowiadającej średnicy przewodu. Stosować następujące typy kabli: NYM-I 3,5 mm W strefach 0, i wg PN-IEC nie wolno instalować puszek, rozgałęźników i odgałęźników elektrycznych. Wyciąć otwory w przepustach kabli odpowiednio do średnicy kabli. Przeprowadzić kabel przez uchwyt mocujący i podłączyć w następujący sposób: Listwa zaciskowa ST0, zacisk L (czerwona wzgl. brązowa żyła) Listwa zaciskowa ST0, zacisk N (niebieska żyła) Masa (zielona wzgl. zielono-żółta żyła). Zamocować kabel zasilający w przepuście kabla. Żyła uziemiająca musi być jeszcze luźna, gdy pozostałe kable są napięte O Rys. 6 Podłączenie LZ - NZ załączane jest tak jak wbudowana pompa c.o. Możliwe są wszystkie rodzaje załączania pompy, strona Podłączenie zewnętrznej pompy obiegu grzewczego (obieg wtórny) N L ST O Rys. 8 Listwa zaciskowa zasilania ST0 LS NS LZ NZ PR PO NP LP B B 4 F A O Rys. 7 Przy pomocy funkcji serwisowej 5.E ustawić podłączenie NP - LP na (zewnętrzna pompa c.o. w obiegu bez mieszania), strona 3. W przypadku podłączenia do NP - LP pompa c.o. w trybie grzewczym pracuje w sposób ciągły. Wykorzystanie trybów załączania pompy nie jest możliwe. CerapurSmart (0/06) 3

24 Uruchomienie 7 Uruchomienie reset 0 eco O Rys. 9 [] Regulator temperatury zasilania [] Regulator temperatury c.w.u. [3] Przycisk kominiarza [4] Przycisk serwisowy [5] Kontrolka pracy palnika [6] Wyłącznik główny [7] Odpowietrznik automatyczny [8] Wyświetlacz [9] Manometr [0] Przycisk reset [] Przycisk eco [] Blokada przycisków [3] Wąż zaworu bezpieczeństwa [4] Syfon lejkowy (osprzęt) [5] Wąż kondensatu [6] Zawór na powrocie c.o. [7] Zawór wody zimnej [8] Zawór gazowy (zamknięty) [9] Wyjście c.w.u. [0] Zawór do uzupełniania wody [] Zawór na zasilaniu c.o. 7. Przed uruchomieniem WSKAZÓWKA: Uruchomienie urządzenia bez wody może je zniszczyć! Kocioł nie może być użytkowany bez wody. Nastawić ciśnienie wstępne naczynia wzbiorczego na statyczną wysokość instalacji grzewczej ( strona 7). Otworzyć zawory przygrzejnikowe. Otworzyć zawór na zasilaniu c.o. i zawór na powrocie c.o. ( rysunek 9, [6] i []) i napełnić instalację do ciśnienia - a następnie zamknąć zawór napełniający. Odpowietrzyć grzejniki. Instalację grzewczą ponownie napełnić do ciśnienia - bar. W przypadku urządzeń ZWB otworzyć zawór wody zimnej oraz zawór c.w.u. ( rysunek 9, [7] i [9]) po czym zawór c.w.u. pozostawić w pozycji otwartej do momentu wypływu wody. W urządzeniach z zasobnikiem c.w.u. otworzyć zewnętrzny zawór wody zimnej a następnie otworzyć zawór c.w.u. i pozostawić go otwartym do momentu wypływu wody. 4 CerapurSmart (0/06)

25 Uruchomienie Sprawdzić, czy rodzaj gazu podany na tabliczce znamionowej odpowiada rodzajowi gazu w sieci. Pierwszego uruchomienia może dokonać tylko uprawniony serwisant Junkers (zgodnie z warunkami gwarancji). Otworzyć kurek gazowy ( rysunek 9, [0]). 7. Włączanie i wyłączanie kotła Włączenie Załączyć urządzenie wyłącznikiem głównym. Wskaźnik pracy świeci się a wyświetlacz pokazuje temperaturę wody grzewczej na zasilaniu. Regulatorem dopasowmsymalną temperaturę na zasilaniu do instalacji grzewczej: Ogrzewanie podłogowe, np. położenie 3 (ok. 50 C) Ogrzewanie niskotemperaturowe: pozycja 6 (ok. 75 C) Ogrzewanie z temperaturą zasilania do ok. 90 C: położenie max ( instrukcja instalacji zniesienie ograniczenia niskotemperaturowego ) reset eco e 6 6 max min max O Rys. 30! " # $ = N Podczas pierwszego załączenia urządzenie jest jednorazowo odpowietrzane. W tym celu pompa c.o. załącza się i wyłącza w cyklach (ok. 4 minuty). Wyświetlacz wskazuje na zmianę z temperaturą zasilania. Otworzyć odpowietrznik automatyczny ( rysunek 9, [7]) i zamknąć go z powrotem po odpowietrzeniu. Jeżeli na wyświetlaczu pojawia się na zmianę z temperaturą zasilania, przeprowadzane jest napełnianie syfonu ( strona 30). Wyłączenie Wyłączyć urządzenie wyłącznikiem głównym. Wskaźnik pracy gaśnie. Jeśli urządzenie będzie dłuższy czas wyłączone: uwaga na ochronę przed zamarzaniem ( Rozdział 7.9). $ % $ $ $ # 4 Rys. 3 Jeżeli palnik jest uruchomiony, kontrolka świeci się. Położenie Temperatura zasilania ok. 35 C ok. 43 C 3 ok. 50 C 4 ok. 60 C 5 ok. 67 C 6 ok. 75 C maks. ok. 90 C Tab. 7.4 Regulacja c.o. Należy stosować się do instrukcji obsługi używanego regulatora ogrzewania. Znajdują się w niej informacje, jak ustawić tryb pracy i krzywą grzewczą w przypadku regulatorów pogodowych, jak ustawić temperaturę pomieszczenia, jak można ogrzewać ekonomicznie i oszczędzać energię. 7.3 Włączenie c.o. Zakres nastawy temperatury zasilania c.o. wynosi ok ok. 90 C. 6 9 h 5 8 W przypadku ogrzewania podłogowego nie przekraczać max. dopuszczalnej temperatury zasilania. 3 4 h O Rys Po uruchomieniu Sprawdzić ciśnienie dynamiczne (przepływowe) na przyłączu gazu ( str. 35). Sprawdzić, czy z węża syfonu skroplin wypływa kondensat. Jeśli tak się nie dzieje, należy wyłączyć włącznik główny (0) i ponownie go włączyć (I). Nastąpi dzięki temu aktywacja programu napełniania syfonu ( strona 30). W razie potrzeby proces ten kilkakrotnie powtórzyć, aż wypłynie kondensat. Wypełnić protokół rozruchu ( strona 5). CerapurSmart (0/06) 5

26 Uruchomienie 7.6 Urządzenia z zasobnikiem c.w.u.: Ustawianie temperatury c.w.u. Ustawić temperaturę c.w.u. na regulatorze. Na wyświetlaczu przez 30 sekund miga ustawiona temperatura c.w.u. Rys max Regulator temperatury c.w.u. Temperatura c.w.u. min ok. 40 C e ok. 50 C maks. ok. 60 C Tab. 3 Przycisk eco Naciśnięcie przycisku eco i przytrzymanie aż się zaświeci umożliwia przełączanie kotła między trybem komfort a oszczędnym. Tryb komfort, przycisk eco nie świeci się (nastawa podstawowa) W trybie komfortowym istnieje pierwszeństwo podgrzewania wody w zasobniku. W pierwszym rzędzie podgrzewana jest woda w zasobniku do nastawionej temperatury. Dopiero wtedy kocioł przełacza się na pracę c.o. Tryb oszczędny, przycisk eco świeci się W trybie oszczędnym co dziesięć minut urządzenie przechodzi z trybu ogrzewania na tryb oszczędny i odwrotnie. 3 4 reset eco e 6 max O Przycisk eco Naciśnięcie przycisku eco i przytrzymanie aż się zaświeci umożliwia przełączanie kotła między trybem komfort a oszczędnym. Tryb komfort, przycisk eco nie świeci się (nastawa podstawowa) Temperatura kotła utrzymywana jest na zadanym poziomie. Stąd krótki czas oczekiwania przy poborze c.w.u. Dlatego kocioł włącza się nawet przy braku poboru wody. Tryb oszczędny, przycisk eco świeci się Jeżeli ustawiono opóźnienie załączenia przy dopływie wody podgrzewanej solarnie (funkcja serwisowa b.f), to kocioł załącza się dopiero po upływie opóźnienia załączenia. Podgrzanie wody do zadanej temperatury następuje dopiero wtedy, gdy pobierana jest ciepła woda z kranu. z funkcją zgłaszania zapotrzebowania. Krótkie otwarcie i zamknięcie zaworu ciepłej wody powoduje podgrzanie wody do ustawionej temperatury. Funkcja zgłaszania zapotrzebowania umożliwia maksymalną oszczędność gazu oraz wody. 7.8 Tryb letni (bez ogrzewania, tylko przygotowanie ciepłej wody) Zanotować położenie regulatora temperatury zasilania. Pokrętło regulatora temperatury na zasilaniu obrócić do oporu w lewo. Pompa c.o. i ogrzewanie jest w ten sposób wyłączone. Funkcja przygotowania c.w.u. oraz napięcie zasilania do regulacji ogrzewania i zegara sterującego pozostają bez zmian. eco 7.7 Urządzenia ZWB - ustawienie temperatury c.w.u e 6 Przy doprowadzeniu wody podgrzewanej solarnie temperatura wody na regulatorze temperatury c.w.u. może zostać tylko zwiększona Dalsze wskazówki str. 5 Ustawić temperaturę c.w.u. na regulatorze. Na wyświetlaczu przez 30 sekund miga ustawiona temperatura c.w.u. Rys. 35 max WSKAZÓWKA: Niebezpieczeństwo zamarznięcia instalacji grzewczej. min max R Rys max Regulator temperatury c.w.u. Temperatura c.w.u. min ok. 40 C e ok. 50 C maks. ok. 60 C Tab reset eco e 6 max O Szczegółowe wskazówki znajdują się w instrukcji obsługi regulatora ogrzewania. 7.9 Ochrona przeciw zamarzaniu Ochrona instalacji c.o. przed zamarzaniem: Urządzenie pozostawić załączone, regulator temperatury na zasilaniu co najmniej w położeniu. Rys max min 3 4 eco e 6 max R 6 CerapurSmart (0/06)
