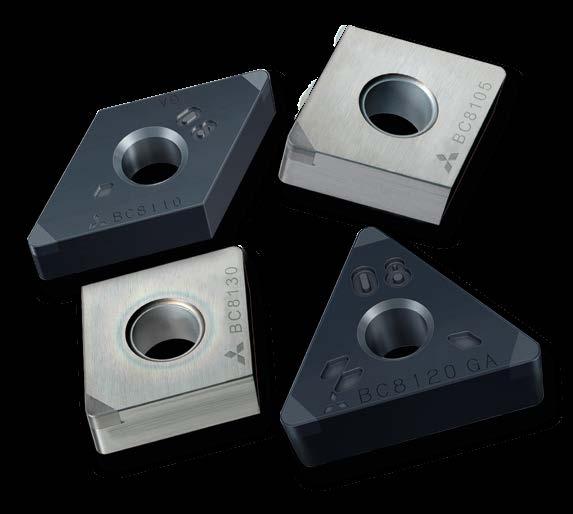

1 B215P ERIA BC8100 PŁYTKI Z CBN DO TOCZENIA

2 ERIA BC8100 GATUNKI POKRYWANEGO CBN DO TOCZENIA TALI HARTOWANYCH BC8105 NAJWYŻZA DOKŁADNOŚĆ Do obróbki ciągłej Doskonała gładkość powierzchni, wysoka dokładność wymiarowa i duża trwałość narzędzia Minimalna chropowatość powierzchni: Rz 2,4 (Ra 0,6) BC8110 vc (m/min) 200 BC8105 BC8110 DO TOCZENIA ZYBKOŚCIOWEGO Do obróbki ciągłej i lekkiej przerywanej Długa i stabilna trwałość narzędzia, chropowatość powierzchni poniżej Rz 6,3 100 BC8120 PRZYDATNOŚĆ DO OBRÓBKI PRZERYWANEJ Brak Lekka PRZYDATNOŚĆ DO OBRÓBKI Z DUŻYMI OBCIĄŻENIAMI DYNAMZNYMI Niska 2

3 BC8120 UNIWERALNE ZATOOWANIE Do obróbki ciągłej i średniej przerywanej Pierwszy wybór do obróbki zgrubnej i wstępnej wykańczającej BC8130 BC8130 OBRÓBKA ZGRUBNA Do obróbki niestabilnej i ciężkiej, przerywanej Tolerancja utrzymana nawet po dużej liczbie uderzeń Średnia Ciężka Wysoka 3

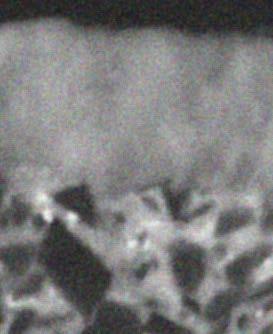

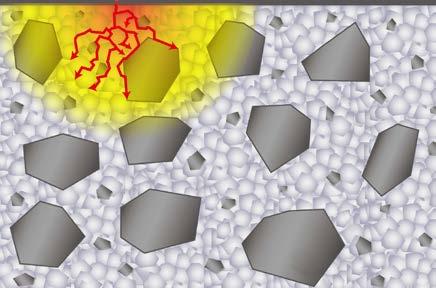

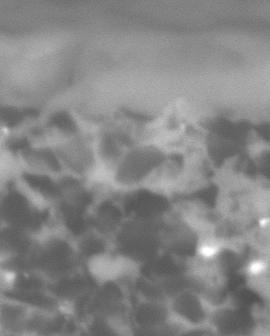

4 GATUNKI NOWA ZAAWANOWANA POWŁOKA CERAMZNA BC8105 BC8110 BC8120 BC8130 CrAlN TiAliN CrAlN TiAlN TiAlN TiAlN TiAlN Podłoże z CBN Podłoże z CBN Podłoże z CBN Podłoże z CBN Doskonała gładkość powierzchni bez narostu dzięki powłoce o niskim współczynniku tarcia. Większa trwałość dzięki dużej odporności na ścieranie podczas obróbki szybkościowej. Większa trwałość narzędzia i większa odporność na odpryskiwanie powłoki. Brak wykruszeń i większa odporność na odpryskiwanie powłoki. OPTYMALIZOWANA TECHNOLOGIA WYKONANIA PODŁOŻA CBN TYPOWA TRUKTURA CBN iła skrawania iły skrawania rozchodzą się wzdłuż granic ziarn TRUKTURA ERII BC8100 iła skrawania iły skrawania rozchodzą się wzdłuż granic ziarn i ulegają rozproszeniu CBN średnioziarnisty CBN drobnoziarnisty Osnowa o strukturze gruboziarnistej Osnowa o strukturze ultradrobnoziarnistej Ultradrobnoziarnista stroktura osnowy zabezpiecza przed propagacją pęknięć, które mogą powodować nagłe złamanie płytki. 4

5 GEOMETRIA POÓB PRZYGOTOWANIA KRAWĘDZI KRAWAJĄCEJ Do bardzo małych głębokości skrawania F R R0.015 G R0.015 T Do obróbki ogólnej R0 FA R0.03 GA R0.03 TA Obróbka ciężka przerywana NEW R0.03 GH R0.03 TH Przydatność do obróbki przerywanej Brak Lekka Średnia Ciężka Różne rodzaje przygotowania krawędzi roboczej do różnych zastosowań ŁAMACZ WIÓRA TYPU BM/BF 0.8 BM BF Głębokość skrawania (mm) ŁAMACZ WIÓRA TYPU BM ŁAMACZ WIÓRA TYPU BF Zdejmowanie warstwy nawęglanej Obróbka wykańczająca Posuw (mm/obr.) ystem łamaczy wióra zapewniający doskonałą kontrolę wióra podczas obróbki wykańczającej, zdejmowania warstwy nawęglanej oraz obróbki miejsc o wysokiej i niskiej twardości. 5

6 PŁYTKA WYGŁADZAJĄCA Krawędź wygładzająca WIĘKZA GŁADKOŚĆ POWIERZCHNI Dla tych samych parametrów skrawania jak konwencjonalne łamacze wióra, ale z wyższym posuwem, można uzyskać większą gładkość powierzchni. WIĘKZA WYDAJNOŚĆ Duży posuw nie tylko skraca czas obróbki, ale także umożliwia połączenie operacji obróbki zgrubnej z wykańczającą. WIĘKZA TRWAŁOŚĆ NARZĘDZIA Podczas skrawania z wysokim posuwem czas jednostkowy obróbki jest krótszy, dzięki czemu każdą płytką można obrobić większą liczbę detali. Poza tym wyższy posuw zapobiega tarciu a dzięki temu opóźnia postęp zużycia i zwiększa trwałość płytki. LEPZA KONTROLA WIÓRA Przy dużym posuwie powstający wiór jest grubszy i łatwiej się łamie, w związku z tym lepszy jest spływ wióra. ZALECANE PARAMETRY KRAWANIA I WYDAJNOŚĆ 0.5 Precyzyjna obróbka wykańczająca Obróbka z dużym posuwem ap (mm) Wysoka dokładność Duży posuw Prędkość skrawania: 100 m/min Posuw: 0,1 mm/obr. Głębokość skrawania: 0,1 mm Obróbka bez chłodzenia (na sucho) Bez krawędzi wygładzającej Z krawędzią wygładzającą Prędkość skrawania: 100 m/min Posuw: 0,3 mm/obr. Głębokość skrawania: 0,1 mm Obróbka bez chłodzenia (na sucho) Bez krawędzi wygładzającej Z krawędzią wygładzającą 0.1 Ry=3,2 µm Ry=1,0 µm Ry=12,2 µm Ry=1,2 µm f (mm/obr.) WYDAJNOŚĆ KRAWANIA NP-CNGA tal hartowana (HRC60) ciągła Prędkość skrawania Vc (m/min) 120 Posuw f (mm/obr.) różny Głębokość skrawania ap (mm) 0.1 Obróbka bez chłodzenia Głądkość powierzchni (µm) Z płytką wygładzającą Bez płytki wygładzającej Teoretyczna chropowatość powierzchni po obróbce wykańczającej

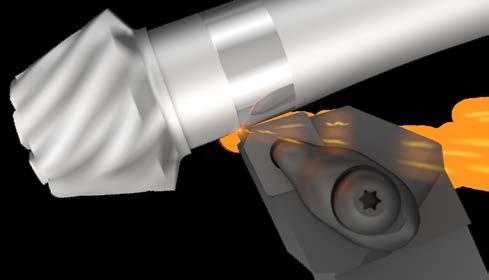

7 BC8105 NAJWYŻZA DOKŁADNOŚĆ DO OBRÓBKI CIĄGŁEJ Doskonała gładkość powierzchni i wysoka tolerancja wykonania przez długi czas eksploatacji narzędzia Do obróbki wykańczającej, chropowatość powierzchni do Rz 2,4 (Ra 0,6 µm) GŁADKOŚĆ POWIERZCHNI NP-DNGA150608G2 34Mn5 (60 HRC) ciągła Prędkość skrawania Vc (m/min) 176 Posuw f (mm/obr.) 0.09 Głębokość skrawania ap (mm) 0.15 Emulsja BC8105 to gatunek pierwszego wyboru do uzyskania doskonałej gładkości powierzchni NP-CNGA120408G2 42CrMo4 (60 HRC) ciągła Prędkość skrawania Vc (m/min) 200 Posuw f (mm/obr.) 0.05 Głębokość skrawania ap (mm) 0.05 Obróbka bez chłodzenia BC8105 BC8110 Gatunek konwencjonalny TRWAŁOŚĆ NARZĘDZIA (ZUŻYCIE ŚCIERNE NA POWIERZCHNI PRZYŁOŻENIA) Doskonała odporność na ścieranie dzięki technologii Miracle igma ZALECANE PARAMETRY KRAWANIA Zużycie ścierne na powierzchni przyłożenia (µm) Chropowatość powierzchni Ra (μm) Długość skrawania (szt.) BC8105 BC8110 Gatunek konwencjonalny Długość skrawania (m) Materiał przedmiotu obrabianego Vc (m/min) f (mm/obr.) ap (mm) tale hartowane (ulepszana cieplnie itd.) Obróbka ciągła Bez chłodzenia, z chłodzeniem 7

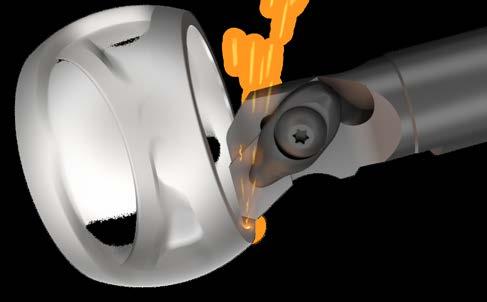

8 BC8110 DO TOCZENIA ZYBKOŚCIOWEGO DO OBRÓBKI CIĄGŁEJ Długa i stabilna trwałość narzędzia, chropowatość powierzchni poniżej Rz 6,3 µm Obejmuje szeroki zakres zastosowań do obróbki ciągłej TRWAŁOŚĆ NARZĘDZIA (ZUŻYCIE ŚCIERNE NA POWIERZCHNI PRZYŁOŻENIA) NP-CNGA120408G2 42CrMo4 (60HRC) ciągła Prędkość skrawania Vc (m/min) 250 Posuw f (mm/obr.) 0.10 Głębokość skrawania ap (mm) 0.2 Obróbka bez chłodzenia BC8110 to najlepszy wybór do szybkościowej obróbki wykańczającej Zużycie ścierne na powierzchni przyłożenia (mm) 0.25 BC8110 Gatunek konwencjonalny 0, Czas skrawania (min) GŁADKOŚĆ POWIERZCHNI NP-CNGA120408G2 42CrMo4 (60HRC) ciągła Prędkość skrawania Vc (m/min) 250 Posuw f (mm/obr.) 0.10 Głębokość skrawania ap (mm) 0.2 Obróbka bez chłodzenia Doskonała gładkość powierzchni podczas obróbki ciągłej Chropowatość powierzchni Rz (μm) BC8110 Gatunek konwencjonalny ZALECANE PARAMETRY KRAWANIA Czas skrawania (min) Materiał przedmiotu obrabianego Vc (m/min) f (mm/obr.) ap (mm) tale hartowane (ulepszane cieplnie itd.) Obróbka ciągła Bez chłodzenia, z chłodzeniem 8

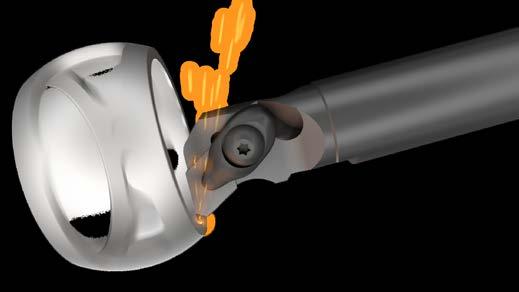

9 BC8120 UNIWERALNE ZATOOWANIE DO OBRÓBKI CIĄGŁEJ I LEKKIEJ PRZERYWANEJ Pierwszy wybór do obróbki zgrubnej i wstępnej wykańczającej Obejmuje szeroki zakres zastosowań od obróbki ciągłej do lekkiej przerywanej TET OBRÓBKI PRZERYWANEJ NP-CNGA120408GA2 42CrMo4 (60 HRC) przeciętnie ciągła Prędkość skrawania Vc (m/min) 250 Posuw f (mm/obr.) 0.15 przeciętnie Głębokość skrawania ap (mm) Obróbka bez chłodzenia tan krawędzi skrawającej po 8000 uderzeń BC8120 Gatunek konwencjonalny BC8120 Gatunek konwencjonalny Liczba uderzeń do pęknięcia TRWAŁOŚĆ NARZĘDZIA (ZUŻYCIE ŚCIERNE NA POWIERZCHNI PRZYŁOŻENIA) NP-CNGA120408GA2 42CrMo4 (60 HRC) ciągła Prędkość skrawania Vc (m/min) 150 Posuw f (mm/obr.) 0.10 Głębokość skrawania ap (mm) 0.2 Obróbka bez chłodzenia tan krawędzi skrawającej po 15 min. Odpryski BC8120 Gatunek konwencjonalny Zużycie ścierne na powierzchni przyłożenia (mm) Liczba uderzeń 0.12 BC8120 Gatunek konwencjonalny Czas skrawania (min) ZALECANE PARAMETRY KRAWANIA Materiał przedmiotu obrabianego Vc (m/min) f (mm/obr.) ap (mm) tale hartowane (ulepszane cieplnie itd.) Obróbka ciągła Obróbka przerywana Bez chłodzenia, z chłodzeniem Bez chłodzenia, z chłodzeniem 9

10 BC8130 OBRÓBKA CIĘŻKA DO OBRÓBKI NIETABILNEJ I CIĘŻKIEJ, PRZERYWANEJ Tolerancja utrzymana nawet po dużej liczbie uderzeń OBRÓBKA CIĘŻKA PRZERYWANA (TET LABORATORYJNY) NP-CNGA120408GA2 42CrMo4 (60 HRC) Ciężka przerywana Prędkość skrawania Vc (m/min) 250 Posuw f (mm/obr.) 0.05 Głębokość skrawania ap (mm) 0.1 Obróbka z chłodzeniem (na mokro) Płytka z BC8130 jest stabilna do uderzeń Liczba uderzeń przeciętnie przeciętnie BC8130 Materiał konwencjonalny Liczba uderzeń do pęknięcia OBRÓBKA CIĘŻKA NP-CNGA120408TH2 C45 (58 HRC) Ciężka przerywana Prędkość skrawania Vc (m/min) 130 Posuw f (mm/obr.) 0.08 Głębokość skrawania ap (mm) 0.15 Obróbka z chłodzeniem (na mokro) Brak pęknięć po wykonaniu obróbki 70 szt. detali Liczba sztuk Brak pęknięć Pęknięcie 20 BC8130 Materiał konwencjonalny ZALECANE PARAMETRY KRAWANIA Materiał przedmiotu obrabianego Vc (m/min) f (mm/obr.) ap (mm) tale hartowane (ulepszane cieplnie itd.) Przerywana Na sucho, na mokro 10

11 POÓB OZNACZANIA PŁYTEK Z CBN NP-CNGA GA W 4 JR Kształt płytki Wymiary płytki Liczba krawędzi skrawających Geometria płytki BM Łamacz typu BM BF Łamacz typu BF NP Typ standardowy posób przygotowania krawędzi skrawającej GA G GH Obróbka ciągła obróbka średnia, przerywana Krawędź wygładzająca W FBWL GBWL Z krawędzią wygładzającą Kierunek skrawania* Rysunek ymbol W JRprawo FA F Obróbka ciągła Bez oznaczenia Bez krawędzi wygładzającej W JLlewo TA TH Obróbka przerywana * Kąt przystawienia 93 11

12 CNGA, CNGM PŁYTKI NEGATYWNE (Z OTWOM) 4 naroża 2 naroża NEW PETIT CUT NEW PETIT CUT NEW PETIT CUT NEW PETIT CUT NP_ 4 NP_ W4 NP_ 2 NP_ W2 (z krawędzią wygładzającą) (z krawędzią wygładzającą) NEW PETIT CUT NEW PETIT CUT BM, BF NP_ FBWL2 NP_ GBWL2 (z łamaczem wióra) (z krawędzią wygładzającą) Numer zamówieniowy Liczba krawędzi BC8105 BC8110 BC8120 BC8130 skrawających NP-CNGA120404GA NP-CNGA120408GA NP-CNGA120412GA NP-CNGA120404G NP-CNGA120408G NP-CNGA120412G NP-CNGA120404GH NP-CNGA120408GH NP-CNGA120412GH NP-CNGA120404F NP-CNGA120408F NP-CNGA120412F NP-CNGA120404TA NP-CNGA120408TA NP-CNGA120412TA NP-CNGA120404T NP-CNGA120408T NP-CNGA120412T NP-CNGA120404TH NP-CNGA120408TH NP-CNGA120412TH W NP-CNGA120404FW W NP-CNGA120408FW W NP-CNGA120412FW W NP-CNGA120404GAW W NP-CNGA120408GAW W NP-CNGA120412GAW W NP-CNGA120404GW W NP-CNGA120408GW W NP-CNGA120412GW NP-CNGA120402GA NP-CNGA120404GA NP-CNGA120408GA NP-CNGA120412GA NP-CNGA120402G NP-CNGA120404G NP-CNGA120408G NP-CNGA120412G : : tandard magazynowy. : Na specjalne zamówienie z magazynu w Japonii.

13 Numer zamówieniowy Liczba krawędzi BC8105 BC8110 BC8120 BC8130 skrawających NP-CNGA120404GH NP-CNGA120408GH NP-CNGA120412GH NP-CNGA120402F NP-CNGA120404F NP-CNGA120408F NP-CNGA120412F NP-CNGA120404TA NP-CNGA120408TA NP-CNGA120412TA NP-CNGA120404T NP-CNGA120408T NP-CNGA120412T NP-CNGA120404TH NP-CNGA120408TH NP-CNGA120412TH NEW W NP-CNGA120404FBWL NEW W NP-CNGA120408FBWL NEW W NP-CNGA120412FBWL NEW W NP-CNGA120404GBWL NEW W NP-CNGA120408GBWL NEW W NP-CNGA120412GBWL W NP-CNGA120404FW W NP-CNGA120408FW W NP-CNGA120412FW W NP-CNGA120404GAW W NP-CNGA120408GAW W NP-CNGA120412GAW W NP-CNGA120404GW W NP-CNGA120408GW W NP-CNGA120412GW B BM-CNGM120404TA B BM-CNGM120408TA B BM-CNGM120412TA B BF-CNGM120404T B BF-CNGM120408T B BF-CNGM120412T B: Płytka z łamaczem wióra W: Płytka wygładzająca 13

14 DNGA, DNGM PŁYTKI NEGATYWNE (Z OTWOM) 4 naroża 2 naroża NEW PETIT CUT NEW PETIT CUT NP_ 4 NP_ 2 NEW PETIT CUT NEW PETIT CUT NP_GAW2J BF, BM (Płytka wygładzająca) (Płytka z łamaczem wióra) Numer zamówieniowy Liczba krawędzi BC8105 BC8110 BC8120 BC8130 skrawających NP-DNGA150404GA NP-DNGA150408GA NP-DNGA150412GA NP-DNGA150604GA NP-DNGA150608GA NP-DNGA150612GA NP-DNGA150404G NP-DNGA150408G NP-DNGA150412G NP-DNGA150604G NP-DNGA150608G NP-DNGA150612G NP-DNGA150404GH NP-DNGA150408GH NP-DNGA150412GH NP-DNGA150604GH NP-DNGA150608GH NP-DNGA150612GH NP-DNGA150404F NP-DNGA150408F NP-DNGA150412F NP-DNGA150604F NP-DNGA150608F NP-DNGA150612F NP-DNGA150404TA NP-DNGA150408TA NP-DNGA150412TA NP-DNGA150604TA NP-DNGA150608TA NP-DNGA150612TA NP-DNGA150404T NP-DNGA150408T NP-DNGA150412T NP-DNGA150604T NP-DNGA150608T NP-DNGA150612T NP-DNGA150404TH NP-DNGA150408TH NP-DNGA150412TH NP-DNGA150604TH NP-DNGA150608TH NP-DNGA150612TH : : tandard magazynowy. : Na specjalne zamówienie z magazynu w Japonii.

15 Numer zamówieniowy Liczba krawędzi BC8105 BC8110 BC8120 BC8130 skrawających NP-DNGA110408GA NP-DNGA150402GA NP-DNGA150404GA NP-DNGA150408GA NP-DNGA150412GA NP-DNGA150602GA NP-DNGA150604GA NP-DNGA150608GA NP-DNGA150612GA NP-DNGA150402G NP-DNGA150404G NP-DNGA150408G NP-DNGA150412G NP-DNGA150604G NP-DNGA150608G NP-DNGA150612G NP-DNGA150404GH NP-DNGA150408GH NP-DNGA150412GH NP-DNGA150604GH NP-DNGA150608GH NP-DNGA150612GH NP-DNGA150402F NP-DNGA150404F NP-DNGA150408F NP-DNGA150412F NP-DNGA150604F NP-DNGA150608F NP-DNGA150612F NP-DNGA150404TA NP-DNGA150408TA NP-DNGA150412TA NP-DNGA150604TA NP-DNGA150608TA NP-DNGA150612TA NP-DNGA150404T NP-DNGA150408T NP-DNGA150412T NP-DNGA150604T NP-DNGA150608T NP-DNGA150612T NP-DNGA150404TH NP-DNGA150408TH NP-DNGA150412TH NP-DNGA150604TH NP-DNGA150608TH NP-DNGA150612TH W NP-DNGA150404GAW2JR W NP-DNGA150404GAW2JL W NP-DNGA150408GAW2JR W NP-DNGA150408GAW2JL W NP-DNGA150604GAW2JR W NP-DNGA150604GAW2JL W NP-DNGA150608GAW2JR W NP-DNGA150608GAW2JL B BF-DNGM150404T B BF-DNGM150408T B BF-DNGM150412T B BM-DNGM150404TA B BM-DNGM150408TA B BM-DNGM150412TA B BM-DNGM150604TA B BM-DNGM150608TA B BM-DNGM150612TA B: Płytka z łamaczem wióra W: Płytka wygładzająca 15

16 NGA, TNGA, TNGM PŁYTKI NEGATYWNE (Z OTWOM) 2 naroża 6 naroży 3 naroża NEW PETIT CUT NP_ 2 NEW PETIT CUT NEW PETIT CUT NEW PETIT CUT NP_ 6 NP_ 3 BM_ 3 (Płytka z łamaczem wióra) Numer zamówieniowy Liczba krawędzi BC8105 BC8110 BC8120 BC8130 skrawających NP-NGA120408GA NP-NGA120412GA NP-TNGA160404GA NP-TNGA160408GA NP-TNGA160412GA NP-TNGA160404G NP-TNGA160408G NP-TNGA160412G NP-TNGA160404GH NP-TNGA160408GH NP-TNGA160412GH NP-TNGA160404F NP-TNGA160408F NP-TNGA160412F NP-TNGA160404TA NP-TNGA160408TA NP-TNGA160412TA NP-TNGA160404T NP-TNGA160408T NP-TNGA160412T NP-TNGA160404TH NP-TNGA160408TH NP-TNGA160412TH NP-TNGA160402GA NP-TNGA160404GA NP-TNGA160408GA NP-TNGA160412GA NP-TNGA160402G NP-TNGA160404G NP-TNGA160408G NP-TNGA160412G NP-TNGA160404GH NP-TNGA160408GH NP-TNGA160412GH NP-TNGA160402F NP-TNGA160404F NP-TNGA160408F NP-TNGA160412F : : tandard magazynowy. : Na specjalne zamówienie z magazynu w Japonii.

17 Numer zamówieniowy Liczba krawędzi BC8105 BC8110 BC8120 BC8130 skrawających NP-TNGA160404TA NP-TNGA160408TA NP-TNGA160412TA NP-TNGA160404T NP-TNGA160408T NP-TNGA160412T NP-TNGA160404TH NP-TNGA160408TH NP-TNGA160412TH B BM-TNGM160408TA B BM-TNGM160412TA B: Płytka z łamaczem wióra W: Płytka wygładzająca 17

18 VNGA PŁYTKI NEGATYWNE (Z OTWOM) 4 naroża 2 naroża NEW PETIT CUT NP_ 4 NEW PETIT CUT NP_ 2 Numer zamówieniowy Liczba krawędzi BC8105 BC8110 BC8120 BC8130 skrawających NP-VNGA160404GA NP-VNGA160408GA NP-VNGA160412GA NP-VNGA160404G NP-VNGA160408G NP-VNGA160412G NP-VNGA160404GH NP-VNGA160408GH NP-VNGA160412GH NP-VNGA160404F NP-VNGA160408F NP-VNGA160412F NP-VNGA160404TA NP-VNGA160408TA NP-VNGA160412TA NP-VNGA160404T NP-VNGA160408T NP-VNGA160404TH NP-VNGA160408TH NP-VNGA160412TH NP-VNGA160402GA NP-VNGA160404GA NP-VNGA160408GA NP-VNGA160412GA NP-VNGA160402G NP-VNGA160404G NP-VNGA160408G NP-VNGA160412G NP-VNGA160404GH NP-VNGA160408GH NP-VNGA160412GH NP-VNGA160402F NP-VNGA160404F NP-VNGA160408F NP-VNGA160412F NP-VNGA160404TA NP-VNGA160408TA NP-VNGA160412TA NP-VNGA160404T NP-VNGA160408T NP-VNGA160404TH NP-VNGA160408TH NP-VNGA160412TH B: Płytka z łamaczem wióra W: Płytka wygładzająca 18 : : tandard magazynowy. : Na specjalne zamówienie z magazynu w Japonii.

19 WNGA PŁYTKI NEGATYWNE (Z OTWOM) 6 naroży 3 naroża NEW PETIT CUT NEW PETIT CUT NP_ 6 NP_ 3 NEW PETIT CUT NP_GW3 (Płytka wygładzająca) Numer zamówieniowy Liczba krawędzi BC8105 BC8110 BC8120 BC8130 skrawających NP-WNGA080408G NP-WNGA080408F NP-WNGA080408T NP-WNGA080408GA NP-WNGA080408G NP-WNGA080408GH NP-WNGA080408F NP-WNGA080408TA NP-WNGA080408T NP-WNGA080408TH W NP-WNGA080408GW B: Płytka z łamaczem wióra W: Płytka wygładzająca 19

20 CCGW 7, CCGT 7, CPGB 11 PŁYTKI POZYTYWNE (Z OTWOM) 2 naroża 2 naroża NEW PETIT CUT NEW PETIT CUT NEW PETIT CUT NEW PETIT CUT NP_ 2 NP_ W2 BF, BM NP * 7 11 NEW PETIT CUT (Płytka wygładzająca) NEW PETIT CUT (Płytka z łamaczem wióra) (Niezgodna z IO) NP_ 2 NP_ FBWL2 NP_ GBWL2 (Płytka wygładzająca) * Średnica wpisanego okręgu niezgodna z IO. (do oprawek typu CLC) Numer zamówieniowy Liczba krawędzi BC8105 BC8110 BC8120 BC8130 skrawających NP-CCGW060202GA NP-CCGW060204GA NP-CCGW060208GA NP-CCGW09T302GA NP-CCGW09T304GA NP-CCGW09T308GA NP-CCGW060202G NP-CCGW060204G NP-CCGW060208G NP-CCGW09T302G NP-CCGW09T304G NP-CCGW09T308G NP-CCGW09T304GH NP-CCGW09T308GH NP-CCGW060202F NP-CCGW060204F NP-CCGW060208F NP-CCGW09T302F NP-CCGW09T304F NP-CCGW09T308F NP-CCGW060204TA NP-CCGW060208TA NP-CCGW09T304TA NP-CCGW09T308TA NP-CCGW09T304TH NP-CCGW09T308TH NEW W NP-CCGW09T304FBWL NEW W NP-CCGW09T308FBWL NEW W NP-CCGW09T304GBWL NEW W NP-CCGW09T308GBWL W NP-CCGW09T304FW W NP-CCGW09T308FW W NP-CCGW09T304GAW W NP-CCGW09T308GAW W NP-CCGW09T304GW W NP-CCGW09T308GW B BF-CCGT09T304T B BF-CCGT09T308T B BM-CCGT09T304TA B BM-CCGT09T308TA : : tandard magazynowy. : Na specjalne zamówienie z magazynu w Japonii.

21 Numer zamówieniowy Liczba krawędzi BC8105 BC8110 BC8120 BC8130 skrawających NP-CCGW03102G NP-CCGW03104G NP-CCGW04T002G NP-CCGW04T004G NP-CCGW03102F NP-CCGW03104F NP-CCGW04T002F NP-CCGW04T004F NP-CPGB080204GA NP-CPGB080208GA NP-CPGB080212GA NP-CPGB090302GA NP-CPGB090304GA NP-CPGB090308GA NP-CPGB090312GA NP-CPGB080204G NP-CPGB080208G NP-CPGB090302G NP-CPGB090304G NP-CPGB090308G NP-CPGB080204F NP-CPGB080208F NP-CPGB090302F NP-CPGB090304F NP-CPGB090308F NP-CPGB090312F NP-CPGB080204TA NP-CPGB080208TA NP-CPGB080212TA NP-CPGB090304TA NP-CPGB090308TA NP-CPGB090312TA B: Płytka z łamaczem wióra W: Płytka wygładzająca 21

22 DCGW 7, DCGT 7 PŁYTKI POZYTYWNE (Z OTWOM) 2 naroża 55 NEW PETIT CUT NP_ 2 7 NEW PETIT CUT BM, BF (Płytka z łamaczem wióra) Numer zamówieniowy Liczba krawędzi BC8105 BC8110 BC8120 BC8130 skrawających NP-DCGW070202GA NP-DCGW070204GA NP-DCGW070208GA NP-DCGW11T302GA NP-DCGW11T304GA NP-DCGW11T308GA NP-DCGW070202G NP-DCGW070204G NP-DCGW070208G NP-DCGW11T302G NP-DCGW11T304G NP-DCGW11T308G NP-DCGW11T304GH NP-DCGW11T308GH NP-DCGW070202F NP-DCGW070204F NP-DCGW070208F NP-DCGW11T302F NP-DCGW11T304F NP-DCGW11T308F NP-DCGW070204TA NP-DCGW070208TA NP-DCGW11T304TA NP-DCGW11T308TA NP-DCGW11T304TH NP-DCGW11T308TH B BM-DCGT11T304TA B BM-DCGT11T308TA B BF-DCGT11T304T B BF-DCGT11T308T B: Płytka z łamaczem wióra W: Płytka wygładzająca 22 : : tandard magazynowy. : Na specjalne zamówienie z magazynu w Japonii.

23 TCGW 7, TPGB 11 PŁYTKI POZYTYWNE (Z OTWOM) 3 naroża 3 naroża 60 NEW PETIT CUT NP_TCGW 7 11 NEW PETIT CUT NP-TPGB Numer zamówieniowy Liczba krawędzi BC8105 BC8110 BC8120 BC8130 skrawających NP-TCGW090204G NP-TCGW090208G NP-TCGW110202G NP-TCGW110204G NP-TCGW110208G NP-TCGW130304G NP-TCGW130308G NP-TCGW16T304G NP-TCGW16T308G NP-TPGB080204GA NP-TPGB080208GA NP-TPGB090204GA NP-TPGB090208GA NP-TPGB110302GA NP-TPGB110304GA NP-TPGB110308GA NP-TPGB160304GA NP-TPGB160308GA NP-TPGB080204G NP-TPGB080208G NP-TPGB090204G NP-TPGB090208G NP-TPGB110302G NP-TPGB110304G NP-TPGB110308G NP-TPGB160304G NP-TPGB160308G NP-TPGB160304GH NP-TPGB160308GH NP-TPGB110302F NP-TPGB110304F NP-TPGB110308F NP-TPGB160304F NP-TPGB160308F NP-TPGB080204TA NP-TPGB080208TA NP-TPGB090204TA NP-TPGB090208TA NP-TPGB110304TA NP-TPGB110308TA NP-TPGB160304TA NP-TPGB160308TA NP-TPGB160304TH NP-TPGB160308TH B: Płytka z łamaczem wióra W: Płytka wygładzająca 23

24 VBGW 5, VCGW 7 PŁYTKI POZYTYWNE (Z OTWOM) 2 naroża 2 naroża NEW PETIT CUT NP_VBGW 5 7 NEW PETIT CUT NP-VCGW Numer zamówieniowy Liczba krawędzi BC8105 BC8110 BC8120 BC8130 skrawających NP-VBGW110302GA NP-VBGW110304GA NP-VBGW110308GA NP-VBGW160402GA NP-VBGW160404GA NP-VBGW160408GA NP-VBGW110302G NP-VBGW110304G NP-VBGW110308G NP-VBGW160402G NP-VBGW160404G NP-VBGW160408G NP-VBGW160404GH NP-VBGW160408GH NP-VBGW110302F NP-VBGW110304F NP-VBGW110308F NP-VBGW160402F NP-VBGW160404F NP-VBGW160408F NP-VBGW110304TA NP-VBGW110308TA NP-VBGW160404TA NP-VBGW160408TA NP-VBGW160404TH NP-VBGW160408TH NP-VCGW160404GA NP-VCGW160408GA NP-VCGW160404G NP-VCGW160408G NP-VCGW160404GH NP-VCGW160408GH NP-VCGW160404F NP-VCGW160408F NP-VCGW160404TA NP-VCGW160408TA NP-VCGW160404T NP-VCGW160408T NP-VCGW160404TH NP-VCGW160408TH B: Płytka z łamaczem wióra W: Płytka wygładzająca 24 : : tandard magazynowy. : Na specjalne zamówienie z magazynu w Japonii.

25 GY1G PŁYTKI DO OPRAWEK TYPU GY (YTEM DO TOCZENIA ROWKÓW) Numer zamówieniowy BC8110 W3 Tolerancja Re L2 Geometria GY1G0200D020N-GFG 2.00 ± GY1G0239E020N-GFG 2.39 ± GY1G0250E020N-GFG 2.50 ± GY1G0300F020N-GFG 3.00 ± GY1G0318F020N-GFG 3.18 ± GY1G0400G020N-GFG 4.00 ± GY1G0475H020N-GFG 4.75 ± GY1G0500H020N-GFG 5.00 ± GY1G0600J020N-GFG 6.00 ± Podczas toczenia rowków wewnętrznych przed osiągnięciem min. średnicy otworu, zmniejszyć posuw o 20%. Płytka płaska (bez łamacza wióra do materiałów hartowanych) 3.0 Re±0.05 W3 7 7 Re± L2 ZALECANE PARAMETRY KRAWANIA Do toczenia rowków na powierzchniach zewnętrznych Zalecany posuw Twardość Vc (m/min) H tale hartowane 50HRC W f (mm/obr.) : Zakres zalecany Do toczenia rowków na powierzchniach czołowych Zalecany posuw Twardość Vc (m/min) H tale hartowane 50HRC W f (mm/obr.) : Zakres zalecany Do toczenia rowków na powierzchniach wewnętrznych Twardość Vc (m/min) H tale hartowane 50HRC Średnica chwytu (mm) Zalecany posuw f (mm/obr.) : Zakres zalecany 25

26 BC8105 PRZYKŁADY ZATOOWAŃ NP-CNGA120408TW2 20MnCr5 (58-60 HRC) Toczenie ciągłe powierzchni wewnętrznej / czoła Prędkość skrawania Vc (m/min) 160 Posuw f (mm/obr.) 0.35 Głębokość skrawania ap (mm) 0.15 Obróbka bez chłodzenia Wynik Ilość obrobionych detali: 154 szt. Rz maks.: 4,8 µm 50% 100% NP-DCGW11T308G2 20CrMo2-2 (58-60 HRC) Toczenie ciągłe powierzchni wewnętrznej / czoła Prędkość skrawania Vc (m/min) 165 Posuw f (mm/obr.) Głębokość skrawania ap (mm) 0.1 Obróbka bez chłodzenia Wynik Ilość obrobionych detali: 80 szt. Ra: 0,2-0,6 µm 50% 100% NP-CNGA120408GW2 55CHT (55-65 HRC) Toczenie ciągłe powierzchni zewnętrznej Prędkość skrawania Vc (m/min) 160 Posuw f (mm/obr.) 0.35 Głębokość skrawania ap (mm) 0.15 Obróbka bez chłodzenia Wynik Ilość obrobionych detali: 134 szt. 50% 100% 26 : Narzędzie produkcji Mitsubishi Materials : Narzędzie konwencjonalne

27 BC8110 PRZYKŁADY ZATOOWAŃ NP-DNGA150404F2 55CHT (55-65HRC) Toczenie ciągłe powierzchni zewnętrznej Prędkość skrawania Vc (m/min) 160 Posuw f (mm/obr.) 0.20 Głębokość skrawania ap (mm) 0.20 Obróbka z chłodzeniem (na mokro) Wynik Ilość obrobionych detali: 500 szt. 50% 100% BF-DNGM150404T2 Cr420H (61-65HRC) Toczenie ciągłe czoła Prędkość skrawania Vc (m/min) 150 Posuw f (mm/obr.) 0.12 Głębokość skrawania ap (mm) 0.15 Obróbka z chłodzeniem (na mokro) Wynik Ilość obrobionych detali: 900 szt. 50% 100% NP-CCGW09T308G2 Odkuwka ze stali (60 HRC) Toczenie ciągłe powierzchni wewnętrznej Prędkość skrawania Vc (m/min) 140 Posuw f (mm/obr.) 0.03 Głębokość skrawania ap (mm) 0.15 Obróbka bez chłodzenia (na sucho) Wynik Ilość obrobionych detali: 500 szt. 50% 100% NP-CCGW09T308G2 16MnCr5 (60-65HRC) Toczenie ciągłe powierzchni wewnętrznej Prędkość skrawania Vc (m/min) 110 Posuw f (mm/obr.) 0.15 Głębokość skrawania ap (mm) 0.20 Obróbka bez chłodzenia (na sucho) Wynik Ilość obrobionych detali: 3500 szt. 50% 100% : Narzędzie produkcji Mitsubishi Materials : Narzędzie konwencjonalne 27

28 BC8120 PRZYKŁADY ZATOOWAŃ NP-CNGA120408TA2 UJ (50HRC) Planowanie przerywane Prędkość skrawania Vc (m/min) 130 Posuw f (mm/obr.) 0.08 Głębokość skrawania ap (mm) 0.50 Obróbka z chłodzeniem (na mokro) Wynik Ilość obrobionych detali: 110 szt. 50% 100% NP-CNGA120412TA2 20MnCr5 (60HRC) Toczenie ciągłe powierzchni wewnętrznej Prędkość skrawania Vc (m/min) 180 Posuw f (mm/obr.) 0.22 Głębokość skrawania ap (mm) Obróbka z chłodzeniem (na mokro) Wynik Ilość obrobionych detali: 290 szt. 50% 100% NP-CNGA120408GA2 CAC403 (55-58HRC) Planowanie przerywane Prędkość skrawania Vc (m/min) 150 Posuw f (mm/obr.) 0.15 Głębokość skrawania ap (mm) 0.10 Obróbka bez chłodzenia (na sucho) Wynik Ilość obrobionych detali: 150 szt. 50% 100% BM-DNGM150608TA2 42CrMo4 (56-59HRC) Toczenie ciągłe powierzchni zewnętrznej Prędkość skrawania Vc (m/min) 170 Posuw f (mm/obr.) 0.15 Głębokość skrawania ap (mm) Obróbka bez chłodzenia (na sucho) Wynik Ilość obrobionych detali: 2500 szt. 50% 100% 28 : Narzędzie produkcji Mitsubishi Materials : Narzędzie konwencjonalne

29 BC8130 PRZYKŁADY ZATOOWAŃ NP-CNGA120408TH2 45C (58 HRC) Planowanie przerywane Prędkość skrawania Vc (m/min) 130 Posuw f (mm/obr.) 0.08 Głębokość skrawania ap (mm) 0.15 Obróbka z chłodzeniem (na mokro) Wynik Ilość obrobionych detali: 70 szt. (brak pęknięć) 50% 100% NP-CCGW09T308TN2 16MnCr5 (58-60 HRC) Obróbka przerywana powierzchni wewnętrznej Prędkość skrawania Vc (m/min) Posuw f (mm/obr.) 0.11 Głębokość skrawania ap (mm) 0.12 Obróbka bez chłodzenia Wynik Ilość obrobionych detali: 170 szt. 50% 100% NP-DNGA150408TA2 5120H (60 HRC) Planowanie przerywane Prędkość skrawania Vc (m/min) Posuw f (mm/obr.) 0.12 Głębokość skrawania ap (mm) 0.17 Obróbka bez chłodzenia Wynik Ilość obrobionych detali: 98 szt. 50% 100% NP-CNGA120412TA2 16CN4 (58-60 HRC) Planowanie przerywane Prędkość skrawania Vc (m/min) 100 Posuw f (mm/obr.) 0.08 Głębokość skrawania ap (mm) 0.15 Obróbka bez chłodzenia Wynik Ilość obrobionych detali: 140 szt. (brak pęknięć) 50% 100% : Narzędzie produkcji Mitsubishi Materials : Narzędzie konwencjonalne 29
