1 Avantis Systemy okienne i drzwiowe Sapa Building System

2

3 Charakterystyka» Specjalnie zaprojektowane uszczelki, duża komora dekompresyjna i wewnętrzny system odwadniania gwarantują w systemach Avantis doskonałą odporność na warunki pogodowe.» Otwory odwadniające skutecznie odprowadzają wodę.» Dzięki proilom wykończeniowym uzyskuje się dodatkową możliwość odprowadzenia wody z asady budynku.» Połączenie zamków wielopunktowych, szkła bezpiecznego i okuć specjalnych zapewnia wysoką odporność na włamanie. Wewnętrzne listwy przyszybowe o wzmocnionym przekroju zamkniętym uniemożliwiają ich wypchnięcie od zewnątrz. Klasa odporności WK2 wg ENV » System Avantis można łatwo zintegrować z każdym standardowym systemem zacieniającym i wentylacyjnym.» W skład systemu wchodzi również bogaty asortyment klamek z zamkami lub bez. Wykończenia» Lakierowanie proszkowe w ponad 400 kolorach wykończenie matowe, błyszczące lub satynowe.» Unikalne wykończenia drewnopodobne, teksturowane i teksturowane metaliczne.» Wykończenie anodowane.» Akcesoria w odpowiednich kolorach dostosowanych do koloru proili.» Technologia bi-kolor sprawia, że kolorystyka elewacji i wnętrza pozostają niezależne.» Wykończenia powierzchni spełniają najostrzejsze normy Qualicoat. Seria Classic: prostokątny proil skrzydła Seria Sotline: zaokrąglony proil skrzydła Oerujemy listwy oszklenia o różnych kształtach 3

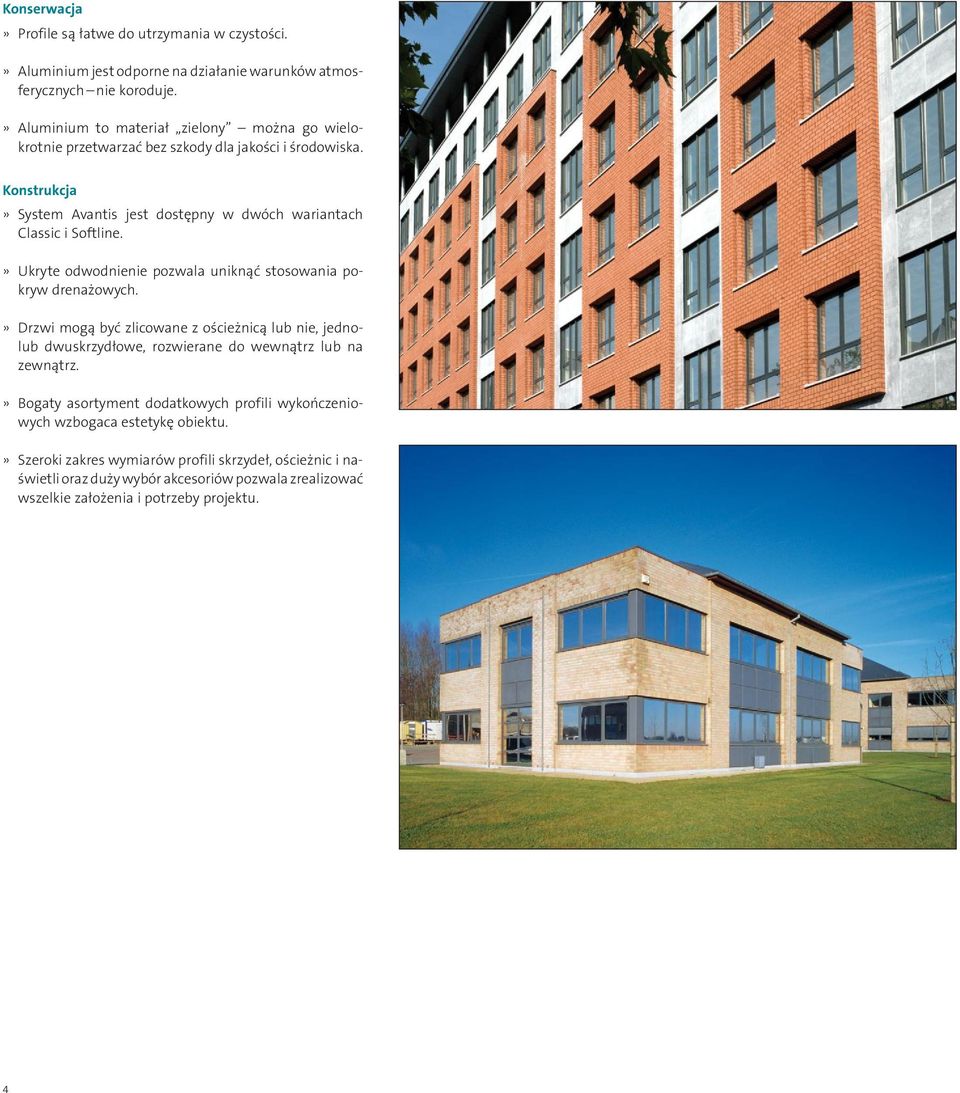

4 Konserwacja» Proile są łatwe do utrzymania w czystości.» Aluminium jest odporne na działanie warunków atmoserycznych nie koroduje.» Aluminium to materiał zielony można go wielokrotnie przetwarzać bez szkody dla jakości i środowiska. Konstrukcja» System Avantis jest dostępny w dwóch wariantach Classic i Sotline.» Ukryte odwodnienie pozwala uniknąć stosowania pokryw drenażowych.» Drzwi mogą być zlicowane z ościeżnicą lub nie, jednolub dwuskrzydłowe, rozwierane do wewnątrz lub na zewnątrz.» Bogaty asortyment dodatkowych proili wykończeniowych wzbogaca estetykę obiektu.» Szeroki zakres wymiarów proili skrzydeł, ościeżnic i naświetli oraz duży wybór akcesoriów pozwala zrealizować wszelkie założenia i potrzeby projektu. 4

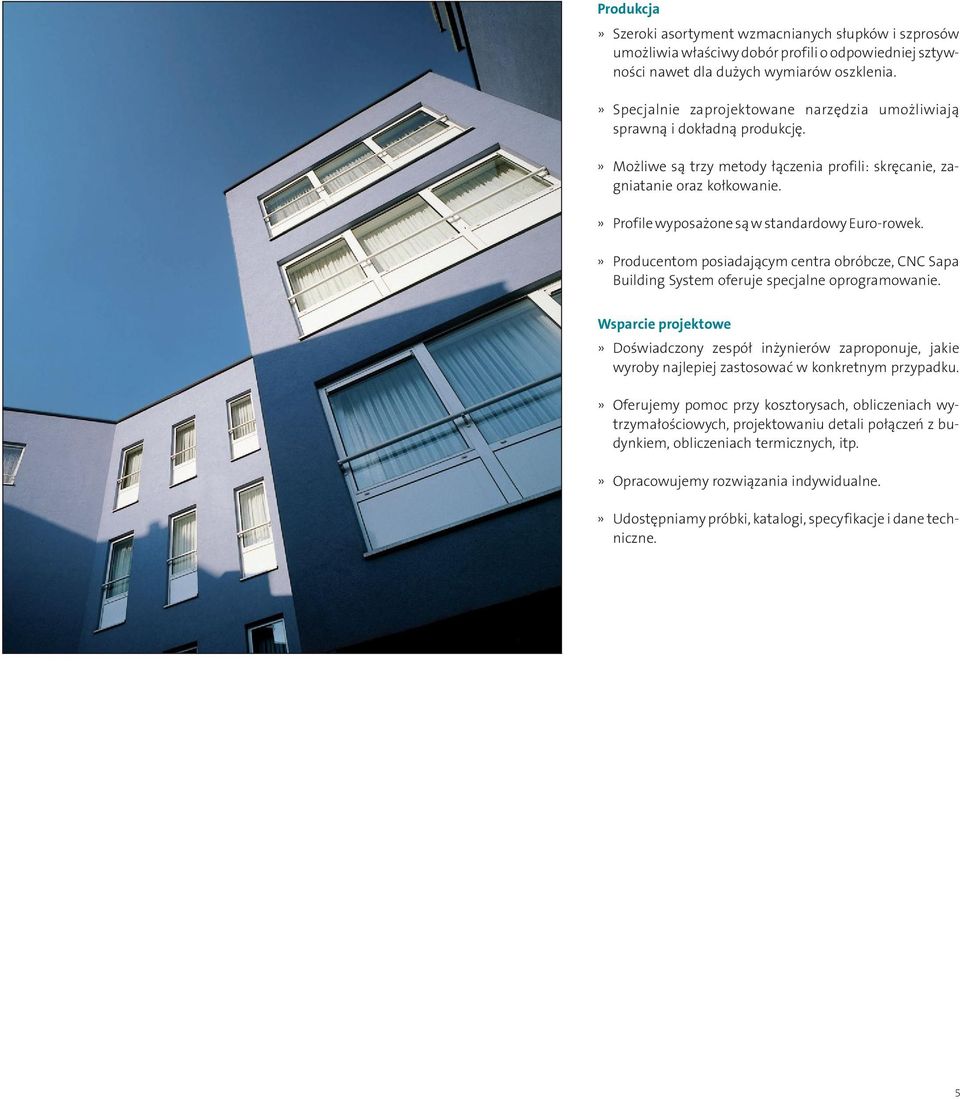

5 Produkcja» Szeroki asortyment wzmacnianych słupków i szprosów umożliwia właściwy dobór proili o odpowiedniej sztywności nawet dla dużych wymiarów oszklenia.» Specjalnie zaprojektowane narzędzia umożliwiają sprawną i dokładną produkcję.» Możliwe są trzy metody łączenia proili: skręcanie, zagniatanie oraz kołkowanie.» Proile wyposażone są w standardowy Euro-rowek.» Producentom posiadającym centra obróbcze, CNC Sapa Building System oeruje specjalne oprogramowanie. Wsparcie projektowe» Doświadczony zespół inżynierów zaproponuje, jakie wyroby najlepiej zastosować w konkretnym przypadku.» Oerujemy pomoc przy kosztorysach, obliczeniach wytrzymałościowych, projektowaniu detali połączeń z budynkiem, obliczeniach termicznych, itp.» Opracowujemy rozwiązania indywidualne.» Udostępniamy próbki, katalogi, specyikacje i dane techniczne. 5

6 Avantis 55 Systemy okienne i drzwiowe 6

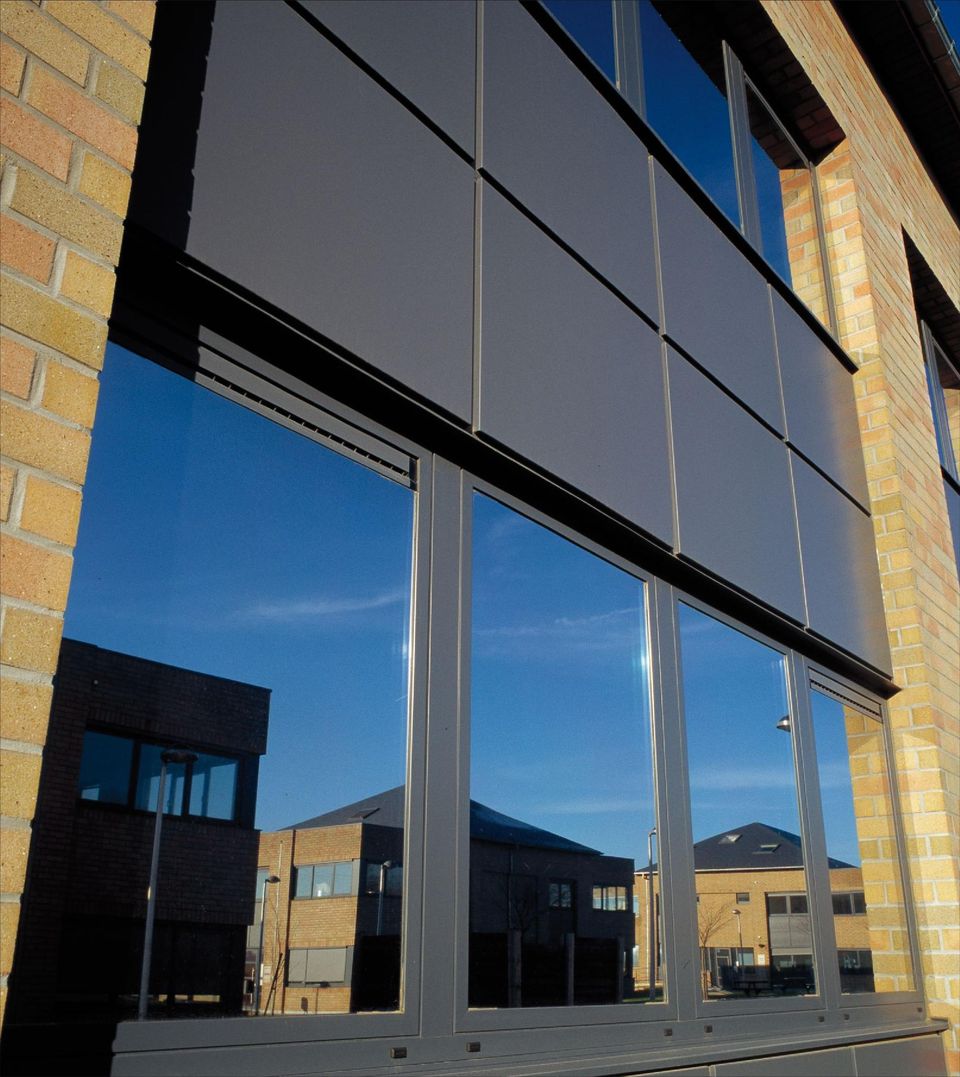

7

8 Avantis 55 to wysokiej jakości trójkomorowy system z przekładką termiczną, o grubości budowlanej 55 mm, oerujący wiele możliwości konstrukcyjnych przy bardzo dobrym stosunku jakości do ceny. System Avantis 55 spełnia wymagania aktualnie obowiązujących norm izolacyjności termicznej. Stanowi wszechstronne rozwiązanie dla budynków usługowo- -handlowych, mieszkalnych i przemysłowych. Charakterystyka» Avantis 55 to kompletny system przeznaczony do produkcji wszystkich standardowych okien i drzwi.» Wszystkie elementy systemu Avantis 55 są kompatybilne pod względem proili i okuć, podobnie jak inne wyroby irmy Sapa Building System, np. ściany osłonowe czy ogrody zimowe.» System umożliwia szklenie od 2 do 40,5 mm dla okien stałych i od 2 do 50,5 mm dla skrzydeł okiennych. W przypadku paneli grubości wypełnień zaczynają się od 2 mm. 0 C 10 C 20 C» Oeruje ponadprzeciętne własności akustyczne dzięki zastosowaniu systemu uszczelek. Rw (C;Ctr) = 46 (-1;-4) db Izolacja termiczna i akustyczna» Trójkomorowe proile Avantis 55 wyposażone są w 20-milimetrowe poliamidowe przekładki termiczne o przekroju Omega, wzmocnione włóknem szklanym redukujące przewodzenie ciepła.» Uszczelka centralna w oknach rozwieranych do wewnątrz zdecydowanie poprawia parametry termiczne i akustyczne.» Współczynnik przenikania ciepła U (dla ramy) wynosi od 1,9 W/m K do 3,3 W/m K (EN ISO ) w zależności od kombinacji proili.» System Avantis 55 charakteryzuje się wysoką izolacyjnością termiczną, co powoduje mniejsze zużycie energii przez obiekt budowlany. 8

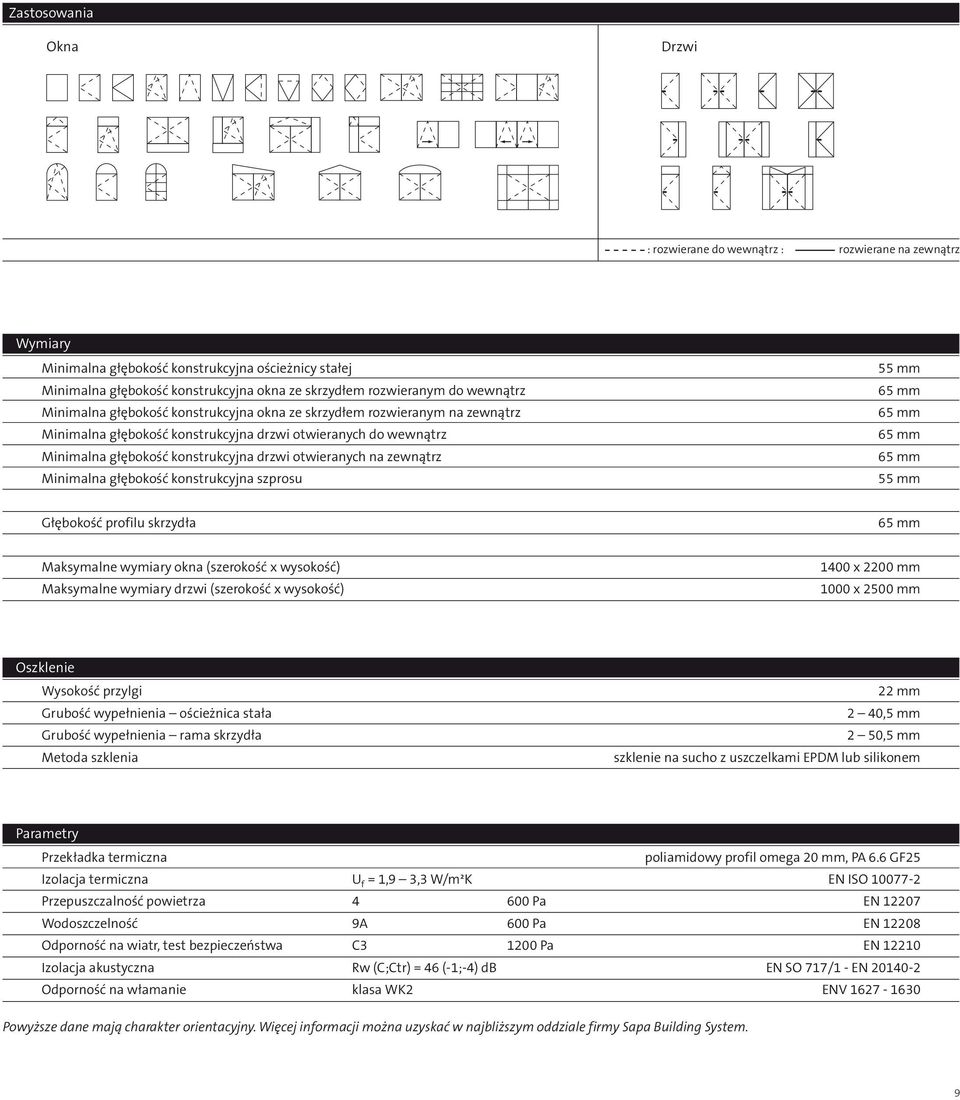

9 Zastosowania Okna Drzwi : rozwierane do wewnątrz : rozwierane na zewnątrz Wymiary Minimalna głębokość konstrukcyjna ościeżnicy stałej Minimalna głębokość konstrukcyjna okna ze skrzydłem rozwieranym do wewnątrz Minimalna głębokość konstrukcyjna okna ze skrzydłem rozwieranym na zewnątrz Minimalna głębokość konstrukcyjna drzwi otwieranych do wewnątrz Minimalna głębokość konstrukcyjna drzwi otwieranych na zewnątrz Minimalna głębokość konstrukcyjna szprosu 55 mm 65 mm 65 mm 65 mm 65 mm 55 mm Głębokość proilu skrzydła 65 mm Maksymalne wymiary okna (szerokość x wysokość) Maksymalne wymiary drzwi (szerokość x wysokość) 1400 x 2200 mm 1000 x 2500 mm Oszklenie Wysokość przylgi Grubość wypełnienia ościeżnica stała Grubość wypełnienia rama skrzydła Metoda szklenia 22 mm 2 40,5 mm 2 50,5 mm szklenie na sucho z uszczelkami EPDM lub silikonem Parametry Przekładka termiczna poliamidowy proil omega 20 mm, PA 6.6 GF25 Izolacja termiczna U = 1,9 3,3 W/m²K EN ISO Przepuszczalność powietrza Pa EN Wodoszczelność 9A 600 Pa EN Odporność na wiatr, test bezpieczeństwa C Pa EN Izolacja akustyczna Rw (C;Ctr) = 46 (-1;-4) db EN SO 717/1 - EN Odporność na włamanie klasa WK2 ENV Powyższe dane mają charakter orientacyjny. Więcej inormacji można uzyskać w najbliższym oddziale irmy Sapa Building System. 9

10 Avantis 75 Systemy okienne i drzwiowe 10

11

12 Nowoczesność i energooszczędność» Trójkomorowe proile Avantis 75 wyposażone są w 40- milimetrowe, poliamidowe przekładki termiczne wzmocnione włóknem szklanym w najwyższym stopniu redukujące przenikanie ciepła.» System umożliwia szklenie do 60,5 mm dla okien stałych i 70,5 mm dla skrzydeł; grubości wypełnień zaczynają się od 10 mm.» Okna rozwierane do wewnątrz posiadają centralną uszczelkę poprawiającą parametry termiczne i akustyczne. Avantis 75 to trójkomorowy system okienno-drzwiowy z przekładką termiczną, ustanawiający najwyższe standardy izolacji cieplnej i odporności. System ten warto stosować wszędzie tam, gdzie najważniejsza jest najwyższa jakość i najlepsze parametry. Avantis 75 SHI» System Avantis 75 charakteryzuje się wysoką izolacyjnością termiczną, co powoduje mniejsze zużycie energii.» Zależnie od wymaganej izolacyjności termicznej system Avantis 75 oeruje cztery warianty konstrukcyjne: Avantis 75 Basic: kombinacje proili o wartości U = 1,9 W/m K - 2,7 W/m K. o 0 C o 10 C o 20 C Avantis 75 I: kombinacje proili o wartości U = 1,8 W/m K - 2,3 W/m K. Avantis 75 SI: kombinacje proili o wartości U = 1,0 W/m K - 2,1 W/m K. Avantis 75 SHI: kombinacje proili o wartości U = 0,93 W/m K - 2,1 W/m K. 12

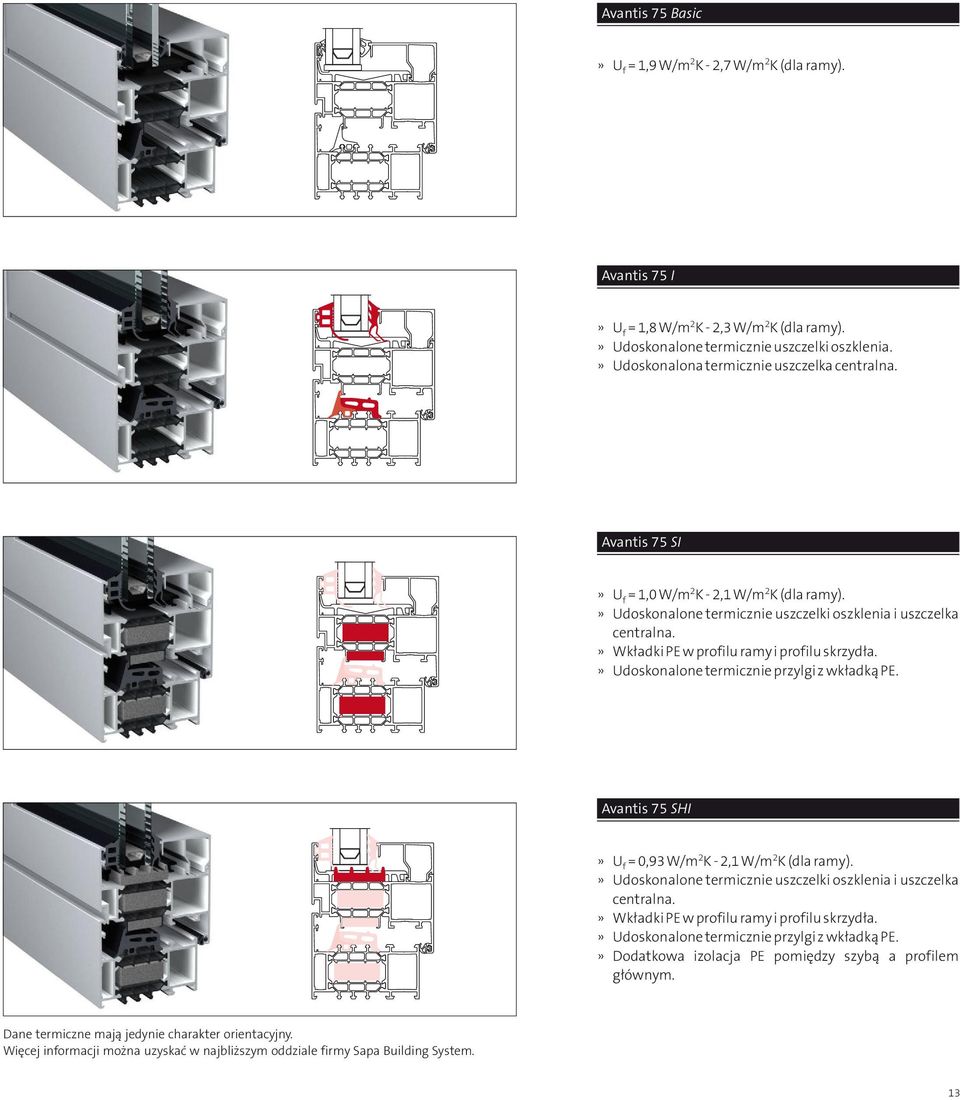

13 Avantis 75 Basic» U = 1,9 W/m K - 2,7 W/m K (dla ramy). Avantis 75 I» U = 1,8 W/m 2 K - 2,3 W/m 2 K (dla ramy).» Udoskonalone termicznie uszczelki oszklenia.» Udoskonalona termicznie uszczelka centralna. Avantis 75 SI» U = 1,0 W/m 2 K - 2,1 W/m 2 K (dla ramy).» Udoskonalone termicznie uszczelki oszklenia i uszczelka centralna.» Wkładki PE w proilu ramy i proilu skrzydła.» Udoskonalone termicznie przylgi z wkładką PE. Avantis 75 SHI» U = 0,93 W/m 2 K - 2,1 W/m 2 K (dla ramy).» Udoskonalone termicznie uszczelki oszklenia i uszczelka centralna.» Wkładki PE w proilu ramy i proilu skrzydła.» Udoskonalone termicznie przylgi z wkładką PE.» Dodatkowa izolacja PE pomiędzy szybą a proilem głównym. Dane termiczne mają jedynie charakter orientacyjny. Więcej inormacji można uzyskać w najbliższym oddziale irmy Sapa Building System. 13

14 Zastosowania Okna Drzwi : rozwierane do wewnątrz : rozwierane na zewnątrz Wymiary Minimalna głębokość konstrukcyjna ościeżnicy stałej Minimalna głębokość konstrukcyjna okna ze skrzydłem rozwieranym do wewnątrz Minimalna głębokość konstrukcyjna okna ze skrzydłem rozwieranym na zewnątrz Minimalna głębokość konstrukcyjna drzwi otwieranych do wewnątrz Minimalna głębokość konstrukcyjna drzwi otwieranych na zewnątrz Minimalna głębokość konstrukcyjna szprosu 75 mm 85 mm 85 mm 75 mm 75 mm 75 mm Głębokość proilu skrzydła 85 mm Maksymalne wymiary okna (szerokość x wysokość) Maksymalne wymiary drzwi (szerokość x wysokość) 1200 x 2400 mm 1300 x 2500 mm Oszklenie Wysokość przylgi Grubość wypełnienia ościeżnica stała Grubość wypełnienia rama skrzydła Metoda szklenia 22 mm 10 60,5 mm 20 70,5 mm szklenie na sucho z uszczelkami EPDM lub silikonem Parametry Przekładka termiczna trójkanałowy proil poliamidowy 40 mm PA 6.6 GF25 Izolacja termiczna Basic: U = 1,9-2,7 W/m²K EN ISO I: U = 1,8-2,3 W/m²K EN ISO SI: U = 1,0-2,1 W/m²K EN ISO SHI: U = 0,93-2,1 W/m²K EN ISO Przepuszczalność powietrza Pa EN Wodoszczelność 9A 600 Pa EN Odporność na wiatr, test bezpieczeństwa C Pa EN Izolacja akustyczna Rw (C;Ctr) = 50 (-2;-4) db EN ISO 717/1 Powyższe dane mają charakter orientacyjny. Więcej inormacji można uzyskać w najbliższym oddziale irmy Sapa Building System. 14

15

16 Zestawienie okien wartości Uw dla wybranych konstrukcji Okno System Szerokość x Wysokość Powierzchnia Uw A8K001; A8V024 AVANTIS 75 shi 1100 x 1700 mm 1,87 m 0,92W/m K Szyba: Ug=0,5 Ramka ciepła (ψ=0,054) Ościeżnica: A8K001 Skrzydło: A8V024 2 Średnie U (ramy): 1,6 (W/m K) A8K001; A8V024 AVANTIS 75 shi 1100 x 1700 mm 1,87 m 1,07W/m K Szyba: Ug=0,7 Ramka ciepła (ψ=0,054) Ościeżnica: A8K001 Skrzydło: A8V024 2 Średnie U (ramy): 1,6 (W/m K) A8K001 AVANTIS 75 shi 1200 x 2400 mm 2,88 m 0,75W/m K Szyba: Ug=0,5 Ramka ciepła (ψ=0,054) Ościeżnica: A8K001 Skrzydło: A8V014 2 Średnie U (ramy): 1,48 (W/m K) A8K001 AVANTIS 75 shi 1200 x 2400 mm 2,88 m 0,92W/m K Szyba: Ug=0,7 Ramka ciepła (ψ=0,054) Ościeżnica: A8K001 Skrzydło: A8V014 2 Średnie U (ramy): 1,48 (W/m K) A8K003; A8V026 AVANTIS 75 shi 1200 x 2400 mm 2,88 m 0,88W/m K Szyba: Ug=0,5 Ramka ciepła (ψ=0,054) Ościeżnica: A8K003 Skrzydło: A8V026 2 Średnie U (ramy): 1,32 (W/m K) A8K003; A8V026 AVANTIS 75 shi 1200 x 2400 mm 2,88 m 1,01W/m K Szyba: Ug=0,7 Ramka ciepła (ψ=0,054) Ościeżnica: A8K003 Skrzydło: A8V026 2 Średnie U (ramy): 1,32 (W/m K) Zgodnie z normą PN-EN ISO

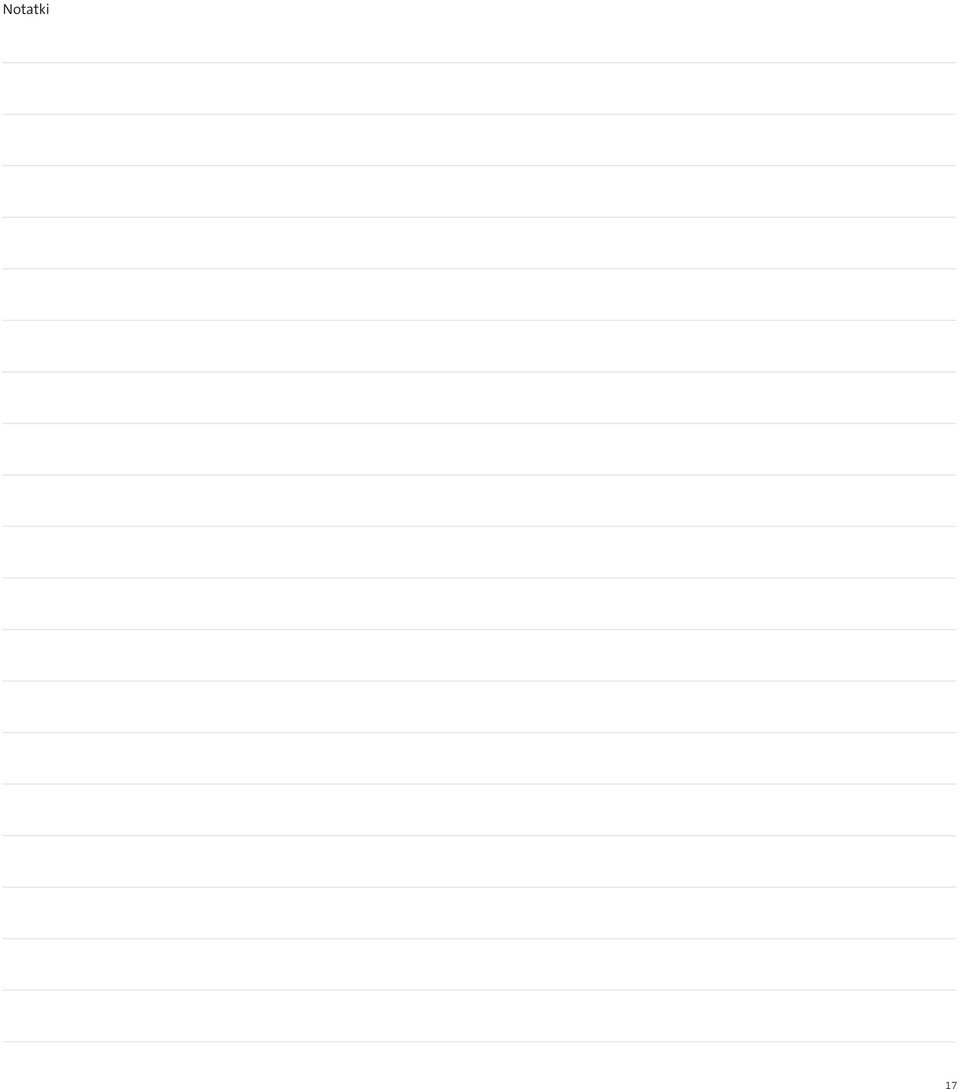

17 Notatki 17

18 Firma Sapa Building System, wchodząca w skład szwedzkiej grupy Sapa, jest jednym z największych w Europie dostawców systemów aluminiowych dla budownictwa. Podstawowa działalność irmy to konstruowanie i dystrybucja systemów proili aluminiowych. Misją irmy Sapa Building System jest tworzenie doskonałych systemów i rozwiązań projektowych, stanowiących dodatkową wartość dla producentów stolarki aluminiowej, architektów i inwestorów. Okna i drzwi Systemy przesuwne Ściany osłonowe, asady Ogrody zimowe Balustrady i inne Sapa Building System Poland Sp. z o.o. ul. Graniczna 60, Łódź
