1 Liczniki energii elektrycznej BS/IEC/MID Komunalne ZMR100AR/CR Licznik energii elektrycznej E230 Dane Techniczne Liczniki E230 służą do pomiaru energii czynnej i biernej przede wszystkim w sieciach trójfazowych czteroprzewodowych. Licznik może też działać przy podłączeniu tylko jednej fazy (dowolny obwód fazowy i neutralny), dwóch faz (dowolne dwa obwody fazowe i neutralny) oraz trzech faz z lub bez obwodu neutralnego. Funkcje wykrywania zdarzeń kradzieżowych, wyjścia impulsowe, komunikacja, pomiar mocy maksymalnej oraz możliwości odczytu licznika bez zasilania są dostępne na życzenie. Licznik E230 może być wyposażony opcjonalnie w interfejs szeregowy CS lub RS485. Data: Nazwa pliku: E230_Dane Techniczne_D _h_PL Landis+Gyr D _h_PL

Licznik może też działać przy podłączeniu tylko jednej fazy (dowolny obwód fazowy i neutralny), dwóch faz (dowolne dwa obwody fazowe i neutralny) oraz trzech faz z lub bez obwodu neutralnego.

2 2/6 Licznik komunalny E230 to licznik komunalny do pomiaru energii czynnej i biernej z podziałem na maks. 6 stref taryfowych. Licznik może pracować w sieciach 4 przewodowych w konfiguracji z 1, 2 lub 3 fazami. Przełączanie taryf można realizować z zewnątrz przez zaciski sterowania lub/i wewnętrznie z pomocą zegara kalendarzowego (RTC). Wartości diagnostyczne Szereg wartości diagnostycznych zapewnia nieocenione wsparcie podczas instalacji licznika oraz usuwania usterek w działaniu. Obejmują one wyświetlanie napięć, prądów oraz mocy czynnej i biernej. Funkcje specjalne Opcjonalnie licznik jest dostępny z szeregiem funkcji antykradzieżowych, w tym detekcja stałego pola magnetycznego, czujniki zdjęcia pokrywy zacisków i obudowy licznika, jak również funkcją odczytu beznapięciowego, która umożliwia odczyt danych z licznika przez złącze optyczne lub na wyświetlaczu LCD nawet w razie zaniku zasilania. E230 ZMR100AR/CR Specyfikacja techniczna Dane ogólne Napięcie Napięcie znamionowe U n Wartość nominalna 3 x 230/400 V 3 x 120/208 V Dopuszczalny zakres 3 x 220/380 V do 3 x 240/415 V 3 x 110/190 V do 3 x 240/415 V Rozszerzony zakres roboczy napięcia 80% 115% U n Częstotliwość Znamionowa częstotliwość sieci f n Hz ±5% Dane dotyczące zgodności z IEC Prąd Prąd bazowy I b do wyboru: 5, 10, 20 lub 40 A Prąd maksymalny I max Pomiarowy do wyboru: 40, 60, 80, 100, 120, 125 A Termiczny 125 A Prąd rozruchu Zgodnie z IEC owy Maks. zakres pomiarowy Prąd zwarciowy 10 ms Dokładność pomiaru klasa 2, 0.5% I b klasa 1, 0.4% I b około 0.3% I b około 15 ma do 125 A 3750 (30*I max ) A Klasa dokładności Energia czynna klasa 1 i 2 (wg IEC ) Energia bierna klasa 2 i 3 (wg IEC ) owa moc rozruchu Prąd rozruchu w układzie M zgodnie z IEC Dane dotyczące zgodności z MID Prąd (dla klas A i B) Prąd odniesienia I ref Prąd minimalny I min Prąd przejścia I tr Prąd maksymalny I max Dokładność pomiaru E230 ZxR110, wg EN E230 ZxR120, wg EN Charakterystyka pomiarowa Prąd startowy I st Klasa A: I st Klasa B: I st Dane ogólne Charakterystyka działania Zanik napięcia Blokada wejść i wyjść Stan gotowości Zachowanie danych Wyłączenie 5, 10, 15 lub 20 A 0.05 x I ref 0.5, 1, 1.5 lub 2 A 125 A klasa B klasa A x I ref x I ref natychmiast po około 0.5 s natychmiast po około 1 s Powrót napięcia zasilania (włączenie) Stan gotowości < 5 s Detekcja kierunku energii i napięć fazowych < 5 s Detekcja napięcia (konfigurowalne) V Pobór mocy Pobór mocy w obwodzie napieciowym (na fazę) Dla napięcia 120 V 230 V Moc czynna dla U n (typowa) 0.25 W 0.8 W Moc pozorna dla U n (typowa) 1 VA 2.5 VA Pobór mocy w obwodzie prądowym Moc pozorna przy 5 A (typowa) (na fazę) 0.03 VA Landis+Gyr D _h_PL Licznik energii elektrycznej E230 Dane Techniczne

Przełączanie taryf można realizować z zewnątrz przez zaciski sterowania lub/i wewnętrznie z pomocą zegara kalendarzowego (RTC).

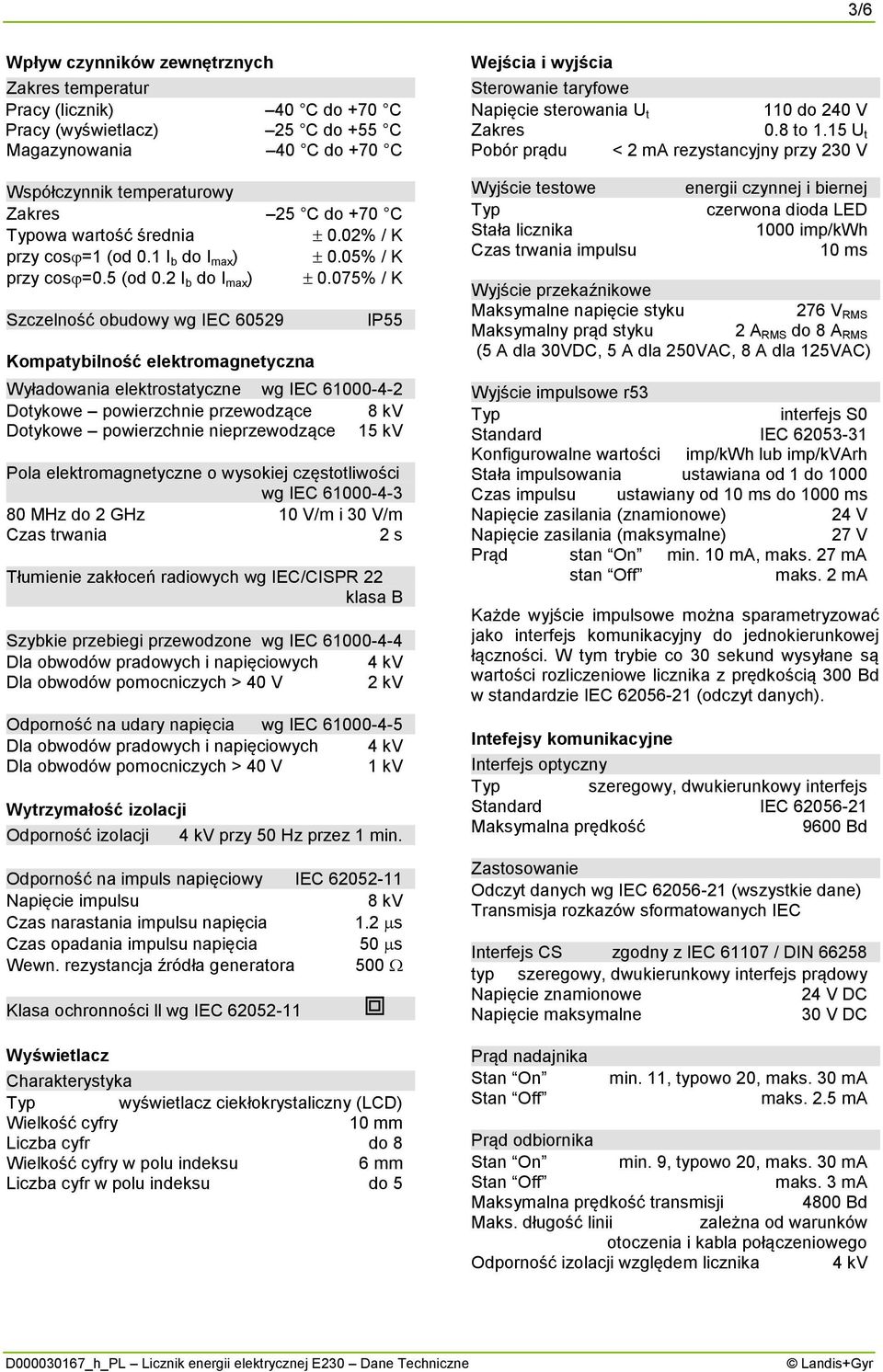

3 3/6 Wpływ czynników zewnętrznych Zakres temperatur Pracy (licznik) 40 C do +70 C Pracy (wyświetlacz) 25 C do +55 C Magazynowania 40 C do +70 C Współczynnik temperaturowy Zakres 25 C do +70 C owa wartość średnia 0.02% / K przy cos =1 (od 0.1 I b do I max ) 0.05% / K przy cos =0.5 (od 0.2 I b do I max ) 0.075% / K Szczelność obudowy wg IEC Kompatybilność elektromagnetyczna IP55 Wyładowania elektrostatyczne wg IEC Dotykowe powierzchnie przewodzące 8 kv Dotykowe powierzchnie nieprzewodzące 15 kv Pola elektromagnetyczne o wysokiej częstotliwości wg IEC MHz do 2 GHz 10 V/m i 30 V/m Czas trwania 2 s Tłumienie zakłoceń radiowych wg IEC/CISPR 22 klasa B Szybkie przebiegi przewodzone wg IEC Dla obwodów pradowych i napięciowych 4 kv Dla obwodów pomocniczych > 40 V 2 kv Odporność na udary napięcia wg IEC Dla obwodów pradowych i napięciowych 4 kv Dla obwodów pomocniczych > 40 V 1 kv Wytrzymałość izolacji Odporność izolacji 4 kv przy 50 Hz przez 1 min. Odporność na impuls napięciowy IEC Napięcie impulsu 8 kv Czas narastania impulsu napięcia 1.2 s Czas opadania impulsu napięcia 50 s Wewn. rezystancja źródła generatora 500 Klasa ochronności ll wg IEC Wyświetlacz Charakterystyka wyświetlacz ciekłokrystaliczny (LCD) Wielkość cyfry 10 mm Liczba cyfr do 8 Wielkość cyfry w polu indeksu 6 mm Liczba cyfr w polu indeksu do 5 Wejścia i wyjścia Sterowanie taryfowe Napięcie sterowania U t 110 do 240 V Zakres 0.8 to 1.15 U t Pobór prądu < 2 ma rezystancyjny przy 230 V Wyjście testowe Stała licznika Czas trwania impulsu energii czynnej i biernej czerwona dioda LED 1000 imp/kwh 10 ms Wyjście przekaźnikowe Maksymalne napięcie styku 276 V RMS Maksymalny prąd styku 2 A RMS do 8 A RMS (5 A dla 30VDC, 5 A dla 250VAC, 8 A dla 125VAC) Wyjście impulsowe r53 interfejs S0 Standard IEC Konfigurowalne wartości imp/kwh lub imp/kvarh Stała impulsowania ustawiana od 1 do 1000 Czas impulsu ustawiany od 10 ms do 1000 ms Napięcie zasilania (znamionowe) 24 V Napięcie zasilania (maksymalne) 27 V Prąd stan On min. 10 ma, maks. 27 ma stan Off maks. 2 ma Każde wyjście impulsowe można sparametryzować jako interfejs komunikacyjny do jednokierunkowej łączności. W tym trybie co 30 sekund wysyłane są wartości rozliczeniowe licznika z prędkością 300 Bd w standardzie IEC (odczyt danych). Intefejsy komunikacyjne Interfejs optyczny szeregowy, dwukierunkowy interfejs Standard IEC Maksymalna prędkość 9600 Bd Zastosowanie Odczyt danych wg IEC (wszystkie dane) Transmisja rozkazów sformatowanych IEC Interfejs CS zgodny z IEC / DIN typ szeregowy, dwukierunkowy interfejs prądowy Napięcie znamionowe 24 V DC Napięcie maksymalne 30 V DC Prąd nadajnika Stan On Stan Off min. 11, typowo 20, maks. 30 ma maks. 2.5 ma Prąd odbiornika Stan On min. 9, typowo 20, maks. 30 ma Stan Off maks. 3 ma Maksymalna prędkość transmisji 4800 Bd Maks. długość linii zależna od warunków otoczenia i kabla połączeniowego Odporność izolacji względem licznika 4 kv D _h_PL Licznik energii elektrycznej E230 Dane Techniczne Landis+Gyr

075% / K Szczelność obudowy wg IEC 60529 Kompatybilność elektromagnetyczna IP55 Wyładowania elektrostatyczne wg IEC 6100042 Dotykowe powierzchnie przewodzące 8 kv Dotykowe powierzchnie nieprzewodzące

4 4/6 Interfejs RS485 zg. z ANSI TIA/EIA485A i ISO 8482:1993 półdupleks duplex Znamionowy zakres napięcia 7 do +12 VDC Stan binarny 1 napięcie różnicowe > 0.2 V Stan binarny 0 napięcie różnicowe < 0.2 V Maksymalna prędkość transmisji 9600 Bd Maksymalna liczba jednostek 31 Maks. długość przewód 1000 m (daisy chain) Izolacja 4 kvac/50 Hz, 1 min Odstęp izolacyjny 6.2 mm Odporność na impuls nap. 6 kv peak 1.2/50 μs Protokoły IEC C Waga i wymiary Waga około 1 kg Wymiary zewnętrzne zgodne z DIN Szerokość 170 mm Wysokość (standardowa pokrywa) mm Wysokość (wydłużona pokrywa) mm Wysokość (dodatkowo wydłużona pokrywa) mm Głębokość 65.5 mm Trójkąt zawieszenia Wysokość (wieszak standardowy) 130 mm Wysokość (wieszak krótki) 180 mm Wysokość (wieszak wydłużony) 230 mm Szerokość podstawy 150 mm Pokrywa zacisków Standardowa bez prześwitu Wydłużona 60 mm prześwitu Dodatkowo wydłużona 80 mm prześwitu Materiał Obudowa Poliwęglan stabilizowany UV, częściowo wzmacniany włóknem szklanym Klasa palności wg PNEN / UL94 V0 Podłączenia Podłączenia fazowe Rodzaj zacisków śrubowe Średnica zacisku stalowego 8.5 mm Średnica zacisku mosiężnego 9.5 mm Minimalny przekrój przewodu 1.5 mm 2 Maks. przekrój przewodu dla zacisków mosiężnych 35 mm 2 Maks. przekrój przewodu dla zacisków stalowych 25 mm 2 Wymiary śruby zaciskowej M6 x 14 Średnica łba maks. 6.6 mm Szczelina typ Z, rozmiar 2, wg ISO Wycięcie /+0.06 mm Moment zaciskający max. 3 Nm Zapewniona jest zgodność z adapterami do zacisków typu Geyer, styków ODU, wtykami Amphenol Tuchel. Inne podłączenia (wyjścia napięć fazowych) Rodzaj zacisków śrubowe Maksymalny prąd wyjść napięcia 1A Inne podłączenia (wejścia/wyjścia) Rodzaj zacisków bezśrubowe, sprężynowe Maksymalne napięcie wejść sterowania 275 V Maksymalne napięcie robocze r53 (uwaga na polaryzację) 27 V DC Landis+Gyr D _h_PL Licznik energii elektrycznej E230 Dane Techniczne

6 kv peak 1.2/50 μs Protokoły IEC6205621 C Waga i wymiary Waga około 1 kg Wymiary zewnętrzne zgodne z DIN 43857 Szerokość 170 mm Wysokość (standardowa pokrywa) 182.

5 5/6 Wymiary (ze standardową pokrywą zacisków) Układ i wymiary skrzynki zacisków Podłączenia fazowe D _h_PL Licznik energii elektrycznej E230 Dane Techniczne Landis+Gyr

Podłączenia fazowe D000030167_h_PL Licznik

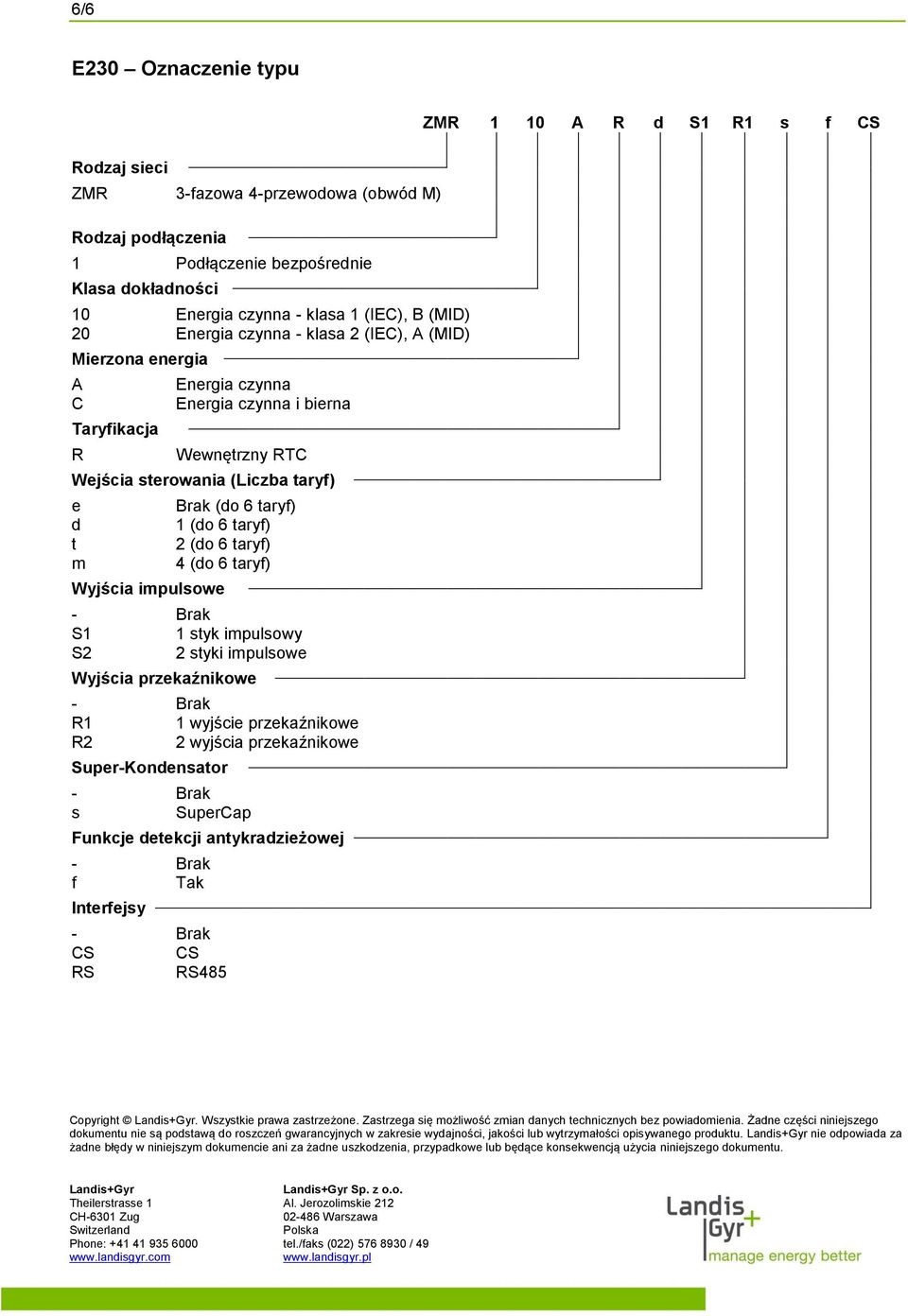

6 6/6 E230 Oznaczenie typu Rodzaj sieci ZMR 3fazowa 4przewodowa (obwód M) Rodzaj podłączenia 1 Podłączenie bezpośrednie Klasa dokładności Mierzona energia A C Taryfikacja R Energia czynna klasa 1 (IEC), B (MID) Energia czynna klasa 2 (IEC), A (MID) Energia czynna Energia czynna i bierna Wewnętrzny RTC Wejścia sterowania (Liczba taryf) e d t m Wyjścia impulsowe S1 S2 (do 6 taryf) 1 (do 6 taryf) 2 (do 6 taryf) 4 (do 6 taryf) 1 styk impulsowy 2 styki impulsowe Wyjścia przekaźnikowe R1 R2 SuperKondensator s 1 wyjście przekaźnikowe 2 wyjścia przekaźnikowe SuperCap Funkcje detekcji antykradzieżowej f Interfejsy CS RS Tak CS RS485 ZMR 1 10 A R d S1 R1 s f CS Copyright Landis+Gyr. Wszystkie prawa zastrzeżone. Zastrzega się możliwość zmian danych technicznych bez powiadomienia. Żadne części niniejszego dokumentu nie są podstawą do roszczeń gwarancyjnych w zakresie wydajności, jakości lub wytrzymałości opisywanego produktu. Landis+Gyr nie odpowiada za żadne błędy w niniejszym dokumencie ani za żadne uszkodzenia, przypadkowe lub będące konsekwencją użycia niniejszego dokumentu. Landis+Gyr Landis+Gyr Sp. z o.o. Theilerstrasse 1 Al. Jerozolimskie 212 CH6301 Zug Warszawa Switzerland Polska Phone: tel./faks (022) /

taryf) 2 (do 6 taryf) 4 (do 6 taryf) 1 styk impulsowy 2 styki impulsowe Wyjścia przekaźnikowe R1 R2 SuperKondensator s 1 wyjście przekaźnikowe 2 wyjścia przekaźnikowe SuperCap Funkcje detekcji
