ABB i-bus KNX Wejście anal., 4-krotne, MDRC AE/S , 2CDG110190R0011

Transkrypt

1 Dane techniczne 2CDC504084D4001 ABB i-bus KNX Opis produktu Urządzenie służy do rejestracji sygnałów analogowych. Do urządzenia podłączyć można cztery dostępne na rynku czujniki. Połączenie z magistralą odbywa się za pomocą dołączonego zacisku przyłączeniowego magistrali znajdującego się w przedniej części. Urządzenie jest gotowe do pracy po podłączeniu napięcia magistrali. Wymagane jest dodatkowe napięcie pomocnicze. Parametryzacja i programowanie odbywa za pomocą ETS.

2 Dane techniczne Zasilanie Napięcie magistrali V DC Pobór prądu, magistrala Napięcie sieciowe U S Pobór mocy Pobór prądu, sieć Strata mocy, urządzenie < 10 ma V AC, V DC, 50/60 Hz Maks. 11 W, przy 230 V AC 80/40 ma, przy 115/230 V AC Maks. 3 W, przy 230 V AC Napięcie pomocnicze do zasilania czujników Napięcie znamionowe U n 24 V DC Prąd znamionowy I n 300 ma Przyłącza KNX Przy użyciu zacisku przyłączeniowego magistrali, bezśrubowo Napięcie sieciowe Przy użyciu zacisków śrubowych Zasilanie czujników Przy użyciu zacisków śrubowych Wejścia czujników Przy użyciu zacisków śrubowych Zaciski śrubowe 0,2 2,5 mm 2 linka 0,2 4,0 mm 2 drut Moment obrotowy dokręcania Maks. 0,6 Nm Długość przewodu Między czujnikiem a wejściem urządzenia Maks. 100 m Elementy obsługowe i wskaźnikowe Przycisk/dioda LED Programowanie Do nadawania adresu fizycznego Stopień ochrony IP 20 Zgodnie z normą DIN EN Klasa ochrony II Zgodnie z normą DIN EN Kategoria izolacji Kategoria przepięciowa III zgodnie z normą DIN EN Stopień zanieczyszczenia II wg DIN EN Napięcie bezpieczeństwa KNX SELV 24 V DC Zakres temperatur Praca -5 C +45 C Magazynowanie -25 C +55 C Transport -25 C +70 C Warunki otoczenia Maksymalna wilgotność powietrza 93%, niedopuszczalne wyroszenie Konstrukcja Urządzenie do montażu szeregowego (MDRC) Modułowe urządzenie instalacyjne, Pro M Wymiary 90 x 72 x 64,5 mm (W x S x G) Szerokość montażowa w jednostkach szer. 4 moduły po 18 mm Głębokość montażowa 64,5 mm Montaż Na szynie nośnej 35 mm Zgodnie z normą DIN EN Pozycja montażowa Dowolna Waga 0,27 kg Obudowa/kolor Tworzywo sztuczne, szary Zatwierdzenia KNX zgodnie z normą EN , -2 Certyfikat Znak CE Zgodnie z dyrektywą o kompatybilności elektromagnetycznej oraz dyrektywą niskonapięciową 2 2CDC504084D4001 AE/S

3 Wejścia Wartości znamionowe Liczba 4 Napięcie 0 1 V, 0 5 V, 0 10 V, 1 10 V Maksymalna granica górna 12 V Prąd 0 20 ma, 4 20 ma Maksymalna granica górna 25 ma Rezystancja omów PT100 Układ 2-przewod. PT100 Układ 3-przewod. PT1000 Układ 2-przewod. PT1000 Układ 3-przewod. Wybór KT/KTY 1.000/2.000, zdefiniowany przez użytkownika Kontakt Bezpotencjałowy Rezystancja wejściowa do pomiaru napięcia > 50 mohm Rezystancja wejściowa do pomiaru prądu 260 omów Dopuszczalne długość przewodu pomiędzy czujnikiem a wejściem urządzenia Maks. 100 m Typ urządzenia Aplikacja Maks.liczba obiektów komunikacyjnych Maks. liczba adresów grupowych Maks. liczba przyporządkowań AE/S Wartość progowa pomiaru 4f/ * * = aktualny numer wersji aplikacji. W tym przypadku należy uwzględnić informacje o oprogramowaniu zamieszczone na naszej stronie głównej. Wskazówka Szczegółowy opis aplikacji, zobacz instrukcja użytkowania Wejście analogowe AE/S Instrukcja jest dostępna bezpłatnie w Internecie pod adresem Do programowania wymagane są ETS oraz bieżąca aplikacja dla urządzenia. Bieżącą aplikację wraz z odpowiednimi informacjami o oprogramowaniu można pobrać w Internecie pod adresem Po zaimportowaniu do ETS aplikacja znajduje się w oknie Katalogi w ścieżce Producenci/ABB/Wejście/Wejście analogowe 4-krotne. Urządzenie nie obsługuje funkcji zamykania hasłem urządzenia KNX w ETS. Zablokowanie dostępu do wszystkich urządzeń projektu przy użyciu klucza BCU nie ma żadnego wpływu na to urządzenie. W dalszym ciągu istnieje możliwość jego odczytu i zaprogramowania. AE/S CDC504084D4001 3

4 Rozdzielczość, dokładność oraz tolerancja Należy pamiętać o tym, że do podanych wartości należy również dodać tolerancje używanych czujników. W przypadku czujników działających na zasadzie pomiaru oporu należy dodatkowo uwzględnić błąd przewodu doprowadzającego. Urządzenie w stanie dostawy początkowo nie osiąga dokładności. Po pierwszym uruchomieniu urządzenie wykonuje samoczynnie kalibrację analogowego układu pomiarowego. Kalibracja trwa około 1 godziny i jest wykonywana w tle. Jest wykonywana niezależnie od tego, czy urządzenie jest sparametryzowane, i jest również niezależna od podłączonych czujników. Nie wpływa to w żaden sposób na normalne funkcjonowanie urządzenia. Po zakończeniu kalibracji określone wartości kalibracji przechowywane są w sposób, który chroni je przed awarią magistrali. Następnie przy każdym włączeniu urządzenie osiąga dokładność natychmiast. Jeżeli kalibracja zostanie przerwana przez programowanie lub awarię magistrali, po każdym uruchomieniu zostaje uruchomiona od nowa. Wykonywanie kalibracji jest wskazywane w bajcie stanu jako cyfra 1 w bicie 4. Ważne Wejście analogowe udostępnia napięcie wyjściowe U n = 24 V DC do zasilania czujników. Nie należy przekraczać maksymalnego prądu wyjściowego. 4 2CDC504084D4001 AE/S

5 Sygnały napięciowe Sygnał czujnika Rozdzielczość Uwagi przy 25 C T u * V 200 µv ±0,2 % przy C T u * 1 przy C T u * V 200 µv ±0,2 % 0 10 V 200 µv ±0,2 % 1 10 V 200 µv ±0,2 % * 1 Od aktualnej wartości mierzonej w temperaturze otoczenia (T U ) Sygnały prądowe Sygnał czujnika Rozdzielczość Uwagi przy 25 C T u * ma 2 µa ±0,2 % przy C T u * 2 przy C T u * ma 2 µa ±0,2 % * 2 Od aktualnej wartości mierzonej w temperaturze otoczenia (T U ) Sygnały rezystancyjne Sygnał czujnika Rozdzielczość Uwagi przy 25 C T u * 3 przy C T u * 3 przy C T u * omów 0,1 omów ±1,0 om ±1,5 omów ±2 omów PT100* 4 0,01 omów ±0,15 omów ±0,2 omów ±0,25 omów 0,1 om = 0,25 C PT1000* 4 0,1 omów ±1,5 omów ±2,0 omów ±2,5 omów 1 om = 0,25 C KT/KTY 1.000* 4 1 om ±2,5 omów ±3,0 omów ±3,5 omów 1 om = 0,125 C/przy 25 C KT/KTY 2.000* 4 1 om ±5 omów ±6,0 omów ±7,0 omów 1 om = 0,064 C/przy 25 C * 3 Dodatkowo do aktualnej wartości mierzonej w temperaturze otoczenia (T U ) * 4 Z dodaniem błędu przewodu doprowadzającego i błędu czujnika AE/S CDC504084D4001 5

6 PT100 PT100 działa precyzyjnie i jest wymienny, ale podatny na błędy w przewodach doprowadzających (rezystancja i nagrzewanie się przewodu doprowadzającego). Już nawet rezystancja zacisków wynosząca 200 miliomów generuje błąd temperaturowy 0,5 C. PT1000 PT1000 zachowuje się jak PT100, ale wpływy błędów przewodu doprowadzającego są mniejsze o współczynnik 10. Preferowane jest zastosowanie tego czujnika. KT/KTY KT/KTY charakteryzuje się niską dokładnością, jest wymienny w określonych warunkach i przeznaczony wyłącznie do prostych zastosowań. Ponadto należy pamiętać, iż występują różne klasy tolerancji dla czujników w wersjach PT100 i PT1000. Tabela prezentuje poszczególne klasy: Nazwa Tolerancja Klasa DIN A 0,15 + (0,002 x t) Klasa 1/3 DIN B 0,10 + (0,005 x t) Klasa 1/2 DIN B 0,15 + (0,005 x t) Klasa DIN B 0,30 + (0,005 x t) Klasa 2 DIN B 0,60 + (0,005 x t) Klasa 5 DIN B 1,50 + (0,005 x t) t = aktualna temperatura 6 2CDC504084D4001 AE/S

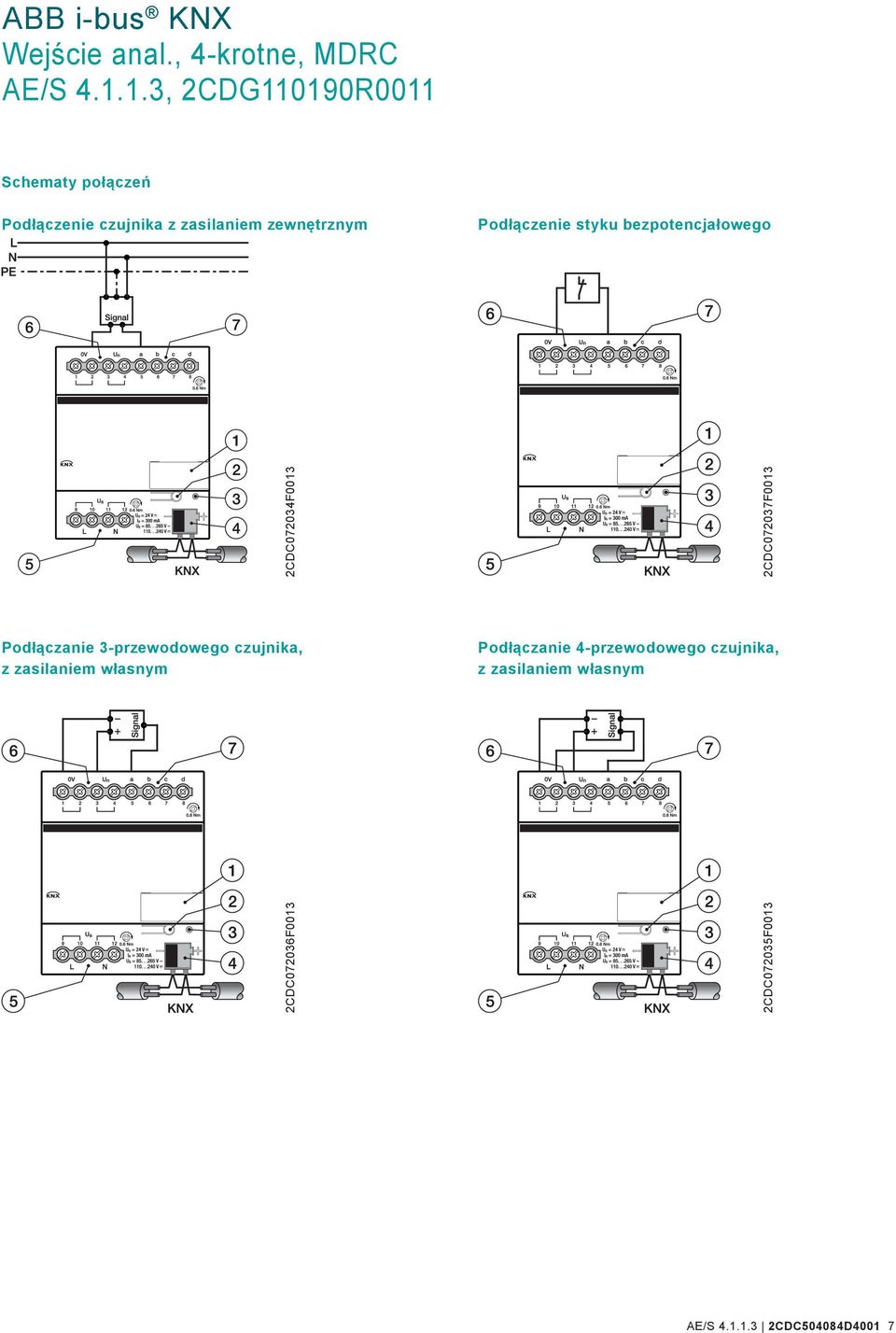

7 Schematy połączeń Podłączenie czujnika z zasilaniem zewnętrznym Podłączenie styku bezpotencjałowego 2CDC072036F0013 2CDC072035F0013 2CDC072034F0013 2CDC072037F0013 Podłączanie 3-przewodowego czujnika, z zasilaniem własnym Podłączanie 4-przewodowego czujnika, z zasilaniem własnym AE/S CDC504084D4001 7

8 Podłączanie czujnika 4 20 ma Podłączanie czujnika temperatury PT 100/PT1000 Układu 3-przewodowego 2CDC072031F0014 2CDC072032F Ramka mocująca tabliczki 2 Przycisk Programowanie 3 Dioda LED Programowanie (czerwona) 4 Zacisk przyłączeniowy magistrali 5 Zasilanie napięciowe 6 Wyjście napięcia pomocniczego do zasilania czujników 7 Wejście czujnika 8 2CDC504084D4001 AE/S
