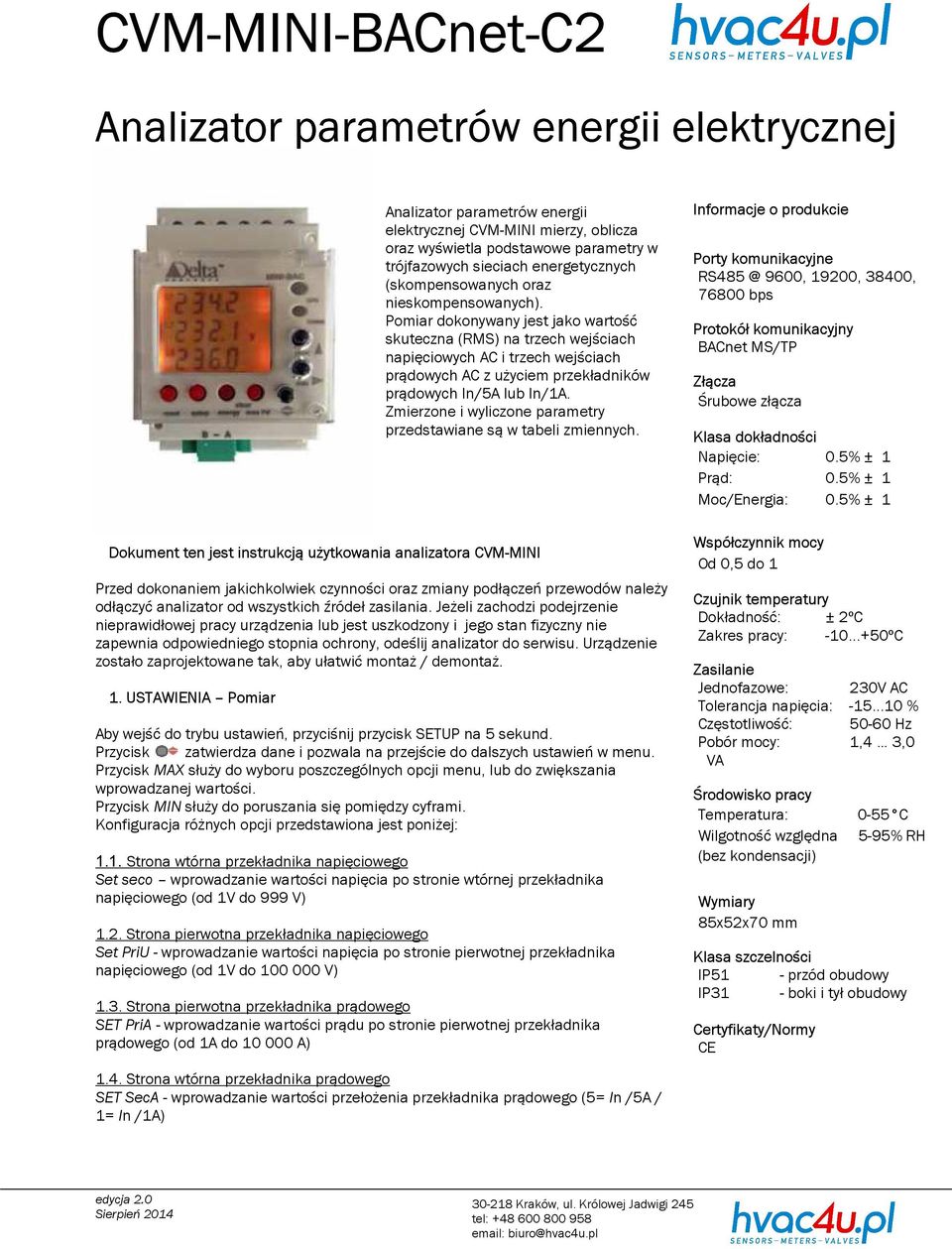

1 Analizator parametrów energii elektrycznej Analizator parametrów energii elektrycznej CVM-MINI mierzy, oblicza oraz wyświetla podstawowe parametry w trójfazowych sieciach energetycznych (skompensowanych oraz nieskompensowanych). Pomiar dokonywany jest jako wartość skuteczna (RMS) na trzech wejściach napięciowych AC i trzech wejściach prądowych AC z użyciem przekładników prądowych In/5A lub In/1A. Zmierzone i wyliczone parametry przedstawiane są w tabeli zmiennych. Dokument ten jest instrukcją użytkowania analizatora CVM-MINI Przed dokonaniem jakichkolwiek czynności oraz zmiany podłączeń przewodów należy odłączyć analizator od wszystkich źródeł zasilania. Jeżeli zachodzi podejrzenie nieprawidłowej pracy urządzenia lub jest uszkodzony i jego stan fizyczny nie zapewnia odpowiedniego stopnia ochrony, odeślij analizator do serwisu. Urządzenie zostało zaprojektowane tak, aby ułatwić montaż / demontaż. 1. USTAWIENIA Pomiar Aby wejść do trybu ustawień, przyciśnij przycisk SETUP na 5 sekund. Przycisk zatwierdza dane i pozwala na przejście do dalszych ustawień w menu. Przycisk MAX służy do wyboru poszczególnych opcji menu, lub do zwiększania wprowadzanej wartości. Przycisk MIN służy do poruszania się pomiędzy cyframi. Konfiguracja różnych opcji przedstawiona jest poniżej: 1.1. Strona wtórna przekładnika napięciowego Set seco wprowadzanie wartości napięcia po stronie wtórnej przekładnika napięciowego (od 1V do 999 V) 1.2. Strona pierwotna przekładnika napięciowego Set PriU - wprowadzanie wartości napięcia po stronie pierwotnej przekładnika napięciowego (od 1V do V) 1.3. Strona pierwotna przekładnika prądowego SET PriA - wprowadzanie wartości prądu po stronie pierwotnej przekładnika prądowego (od 1A do A) Informacje o produkcie Porty komunikacyjne 9600, 19200, 38400, bps Protokół komunikacyjny BACnet MS/TP Złącza Śrubowe złącza Klasa dokładności Napięcie: 0.5% ± 1 Prąd: 0.5% ± 1 Moc/Energia: 0.5% ± 1 Współczynnik mocy Od 0,5 do 1 Czujnik temperatury Dokładność: ± 2ºC Zakres pracy: ºC Zasilanie Jednofazowe: 230V AC Tolerancja napięcia: % Częstotliwość: Hz Pobór mocy: 1,4 3,0 VA Środowisko pracy Temperatura: 0-55 C Wilgotność względna 5-95% RH (bez kondensacji) Wymiary 85x52x70 mm Klasa szczelności IP51 - przód obudowy IP31 - boki i tył obudowy Certyfikaty/Normy CE 1.4. Strona wtórna przekładnika prądowego SET SecA - wprowadzanie wartości przełożenia przekładnika prądowego (5= In /5A / 1= In /1A)

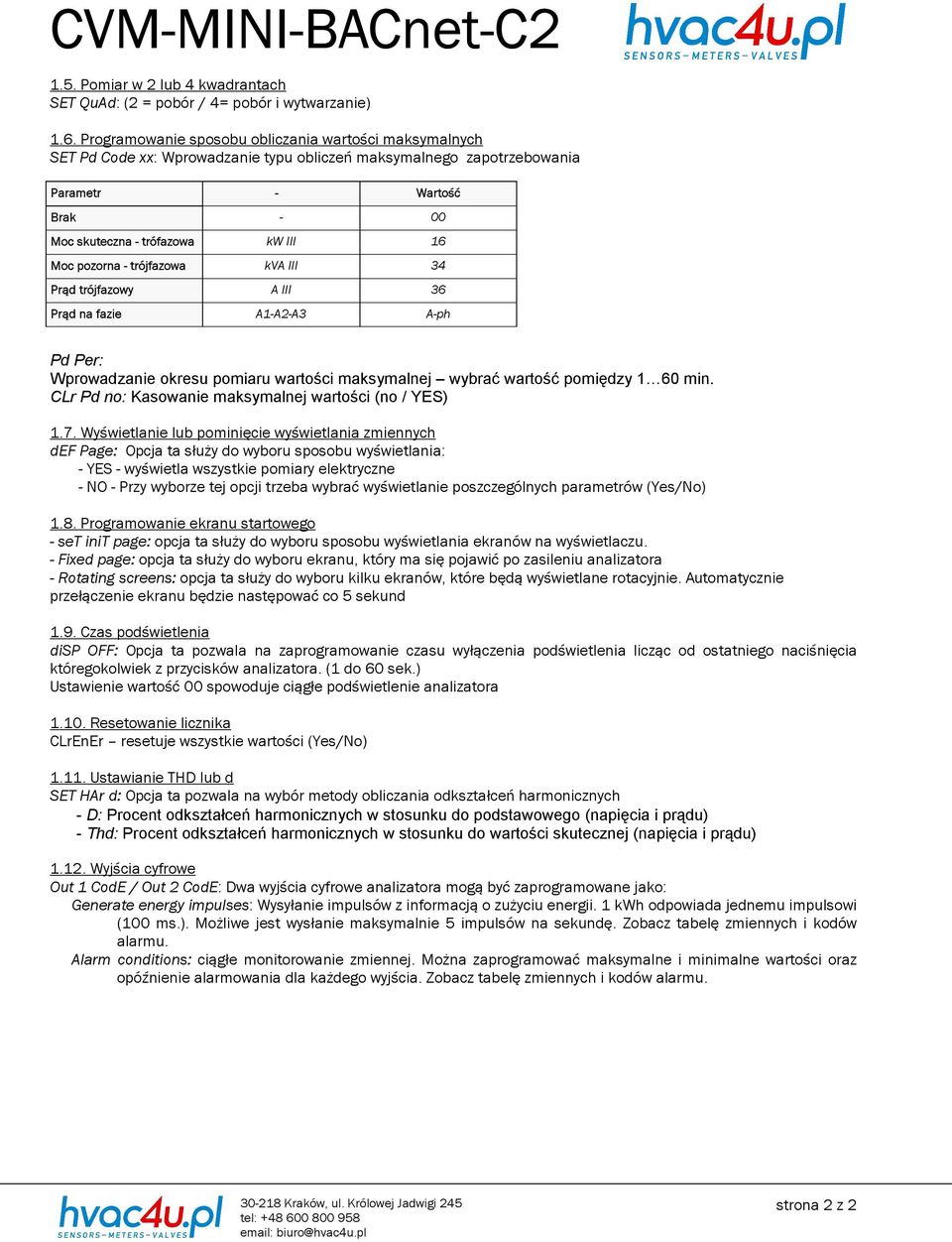

2 1.5. Pomiar w 2 lub 4 kwadrantach SET QuAd: (2 = pobór / 4= pobór i wytwarzanie) 1.6. Programowanie sposobu obliczania wartości maksymalnych SET Pd Code xx: Wprowadzanie typu obliczeń maksymalnego zapotrzebowania Parametr - Wartość Brak - 00 Moc skuteczna - trófazowa kw III 16 Moc pozorna - trójfazowa kva III 34 Prąd trójfazowy A III 36 Prąd na fazie A1-A2-A3 A-ph Pd Per: Wprowadzanie okresu pomiaru wartości maksymalnej wybrać wartość pomiędzy 1 60 min. CLr Pd no: Kasowanie maksymalnej wartości (no / YES) 1.7. Wyświetlanie lub pominięcie wyświetlania zmiennych def Page: Opcja ta służy do wyboru sposobu wyświetlania: - YES - wyświetla wszystkie pomiary elektryczne - NO - Przy wyborze tej opcji trzeba wybrać wyświetlanie poszczególnych parametrów (Yes/No) 1.8. Programowanie ekranu startowego - set init page: opcja ta służy do wyboru sposobu wyświetlania ekranów na wyświetlaczu. - Fixed page: opcja ta służy do wyboru ekranu, który ma się pojawić po zasileniu analizatora - Rotating screens: opcja ta służy do wyboru kilku ekranów, które będą wyświetlane rotacyjnie. Automatycznie przełączenie ekranu będzie następować co 5 sekund 1.9. Czas podświetlenia disp OFF: Opcja ta pozwala na zaprogramowanie czasu wyłączenia podświetlenia licząc od ostatniego naciśnięcia któregokolwiek z przycisków analizatora. (1 do 60 sek.) Ustawienie wartość 00 spowoduje ciągłe podświetlenie analizatora Resetowanie licznika CLrEnEr resetuje wszystkie wartości (Yes/No) Ustawianie THD lub d SET HAr d: Opcja ta pozwala na wybór metody obliczania odkształceń harmonicznych - D: Procent odkształceń harmonicznych w stosunku do podstawowego (napięcia i prądu) - Thd: Procent odkształceń harmonicznych w stosunku do wartości skutecznej (napięcia i prądu) Wyjścia cyfrowe Out 1 CodE / Out 2 CodE: Dwa wyjścia cyfrowe analizatora mogą być zaprogramowane jako: Generate energy impulses: Wysyłanie impulsów z informacją o zużyciu energii. 1 kwh odpowiada jednemu impulsowi (100 ms.). Możliwe jest wysłanie maksymalnie 5 impulsów na sekundę. Zobacz tabelę zmiennych i kodów alarmu. Alarm conditions: ciągłe monitorowanie zmiennej. Można zaprogramować maksymalne i minimalne wartości oraz opóźnienie alarmowania dla każdego wyjścia. Zobacz tabelę zmiennych i kodów alarmu. strona 2 z 2

3 Tabela zmiennych i kodów alarmu Kod 00 opcja nieaktywna Wielkość Symbol Kod L1 Kod L2 Kod L3 Napięcie fazowe V Natężenie prądu A Moc czynna kw Moc bierna (Ind/Cap) kvar Moc pozorna kva Współczynnik mocy PF % THD V THD U % THD A THD I Wielkość Symbol Kod Wielkość Symbol Kod Trójfazowa moc czynna kw III 16 Prąd neutralny IN 37 Trójfazowe zasilanie indukcyjne kvarl III 17 Max. zapotrzebowanie (L1) Md (Pd) 35* Trójfazowa moc pojemnościowa kvarc III 18 Max. zapotrzebowanie (L2) Md (Pd) 42* Trzy fazy cos ϕ cosϕ 19 Max. zapotrzebowanie (L3) Md (Pd) 43* Trójfazowy współczynnik mocy PF III 20 Energia czynna kw.h III 31 Częstotliwość (L1) Hz 21 Energia bierna indukcyjna Kvar h L III 32 Faza - faza V L1-L2 U12 22 Energia bierna pojemnościowa Kvar h C III 33 Faza - faza V L2-L3 U23 23 Energia pozorna KVA h III 44 Faza - faza V L3-L1 U31 24 Czynna energia generowana Kw h III - 45 Moc pozorna kva III 34 Indukcyjna energia generowana Kvar h L III - 46 Maksymalne zapotrzebowanie Md (Pd) 35 Pojemnościowa energia generowana Kvar h C III - 47 Prąd trójfazowy AIII 36 Pozorna energia generowana KVA h III - 48 Temperatura º C / º F 41 *Przy wyborze tych kodów niezbędne jest zaprogramowanie maksymalnego poboru prądu na fazę. Analizator posiada trzy kody odwołujące sie do trzech faz równocześnie. Przy wybraniu tych kodów analizator stosuje logikę LUB. Aktywacja alarmu następuję w momencie wystąpienia określonej sytuacji na którejkolwiek z faz. Wielkość Symbol Kod Wielkość Symbol Kod Faza - n U1 lub U2 lub U3 90 Współczynnik mocy PF1 lub PF2 lub PF3 94 Prądy I1 lub I2 lub I3 91 Faza - faza V U12 lub U23 lub U31 95 Moc czynna kw1 lub kw2 lub kw3 92 % THD U THDU1 lub U2 lub U3 96 Moc bierna kvar1 lub kvar2 lub kvar3 93 % THD I THDI1 lub I2 lub I3 97 Moc pozorna kva1 lub kva2 lub kva3 98 strona 3

4 2. Konfiguracja Komunikacja Aby wejść do menu komunikacji należy wcisnąć przycisk RESET a następnie przycisk SETUP i przytrzymać 5 sekund. Po tym czasie pojawi się menu ustawienia komunikacji. W menu dostępne są następujące ustawienia: - SET PROT: Bac (BacNet) - Set def: no (ustawienia własne użytkowanika), YES (konfiguracja domyślna) - Set mac: mac address. 001 do 255 (domyślnie 002) - SET baud: (prędkość) 9.6;19.2;38.4;57.6;76.8;115.2 (domyślnie 38400) - SET Id: (Device_ID), Adres Bagnetowy urządzenia - Set loc: unlo (odblokowany), Loc (zablokowany) Jeżeli zostanie wybrana opcja Loc, możliwy będzie jedynie podgląd parametrów, bez możliwości ich zmiany. 3. CVM-MINI - komunikacja Analizator mocy CVM-MINI wykorzystuje komunikację BACnet MS/TP zgodnie ze specyfikacją ANSI/ASHRAE 135 (ISO ). Przy użyciu złącza RS485, analizator może zostać włączony do sieci BACnet. Udostępnia obiekty i usługi zgodnie ze specyfikacją PICS. Umożliwia odczytywane bieżących danych oraz maksymalnych i minimalnych wartości. Domyślna prędkość komunikacji wynosi bps., a domyślny MAC adres wynosi 2. Parametry te mogą być zmieniane. Identyfikator urządzenia (Device_ID) może być zmieniony z klawiatury, poprzez właściwość write lub przez wpisanie zmiennej Device_ID. Inną opcją jest wpisanie w urządzeniu Object_Name: a) #Baud x gdzie x może być: 9600, 19200, 38400, 57600, 76800, bps b) #MAC x gdzie x może być c) #ID x gdzie x może być: Więcej informacji można znaleźć na stronie: 4. Specyfikacja techniczna Zasilanie: - Jedno-fazowe: 230 VAC - Tolerancja zasilania: % - Częstotliwość: Hz - Pobór mocy: 1,4 3,0 VA Środowisko pracy: - Temperatura: ºC - Wilgotność: % (bez kondensacji) Wymiary/obudowa: - Materiał obudowy: VO plastik samogasnący - Stopień ochrony: IP31 - Wymiary: 85 x 52 x 70 mm - Waga: 210 g Klasa dokładności: - Napięcie: 0.5% ± 1 cyfra - Prąd: 0.5% ± 1 cyfra - Moc/energia: 0.5% ± 1 cyfra Element pomiarowy: - Napięcie: pomiar pośredni lub bezpośredni - Prąd: pomiar pośredni - Współczynnik mocy: Błąd zakresu: 02% - Czujnik temperatury: ±2º C ( ºC) - Odchyłka od temperatury zewnętrznej (z/bez wymuszonej wentylacji): 14º C/3º C Obwód pomiarowy: - Napięcie nominalne: faza - N/faza-faza: 300VAC/520VAC - Częstotliwość: Hz - Prąd nominalny: In /5A lub In /1A - Długotrwałe przeciążenie: 1,2 In - Pobór prądu: 0,9 VA / 0,75 VA Właściwości wyjść: - Typ: opto-izolowany tranzystor NPN - Maksymalne napięcie przełączania: 24V DC - Maksymalny prąd przełączania: 50 Ma - Maksymalna częstotliwość: 5 impulsów / sekundę - Czas trwania impulsu: 100 MS Bezpieczeństwo: Kategoria instalacji III / EN Urządzenie podwójnie izolowane z klasą przeciwporażeniową klasy II. Urządzenie musi być podłączone do sieci z użyciem bezpieczników typu gl, zgodnie z normą IEC 269 lub typu M, o wartościach 0.5 do 1 A. Urządzenie musi być wyposażone w wyłącznik sieciowy umożliwiający szybkie odłączenie urządzenia od sieci. Minimalny przekrój przewodu elektrycznego wynosi 1 mm².

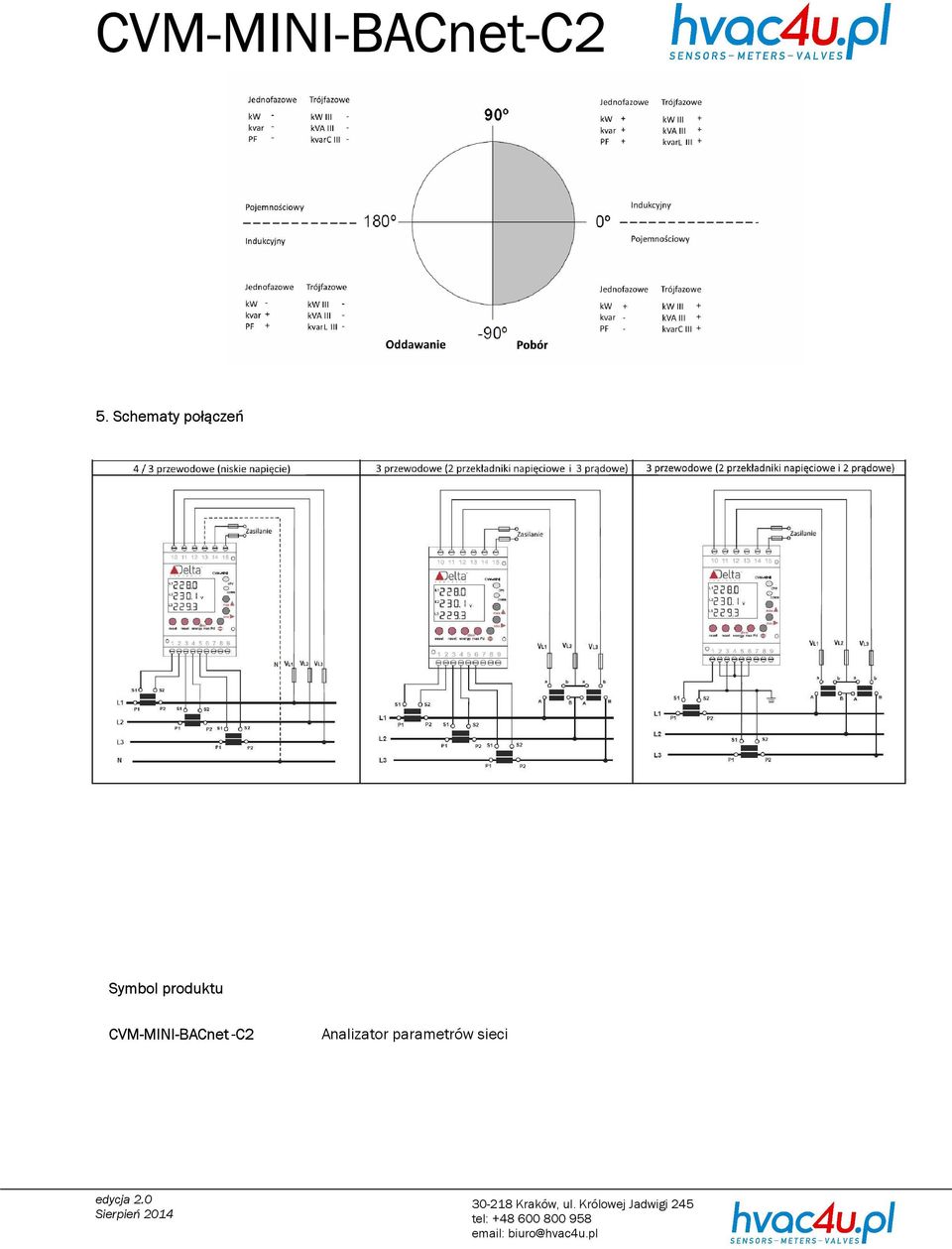

5 5. Schematy połączeń Symbol produktu CVM-MINI-BACnet -C2 Analizator parametrów sieci
