CT-APS / CT-ERS CT-MVS / CT-SDS. (PL) Instrukcja instalacji i obsługi Elektroniczne przekaźniki czasowe, serii CT-S
|
|
- Ludwik Wierzbicki
- 7 lat temu
- Przeglądów:
Transkrypt
1 CT-APS / CT-ERS CT-MVS / CT-SDS (PL) Instrukcja instalacji i obsługi Elektroniczne przekaźniki czasowe, serii CT-S Uwaga: Publikowane instrukcje obsługi i instalacji nie zawierają wszystkich szczegółowych informacji na temat każdego typu urządzenia z danej serii produktów i nie zawierają opisu każdej możliwej aplikacji produktów. Dokumenty mają charakter opisowy i nie powinny być rozumiane jako zapewniające zobowiązania prawne. Więcej informacji można uzyskać z katalogów i danych technicznych produktu, dostępnych u lokalnych przedstawicieli handlowych ABB oraz z witryny ABB: Zastrzegamy sobie prawo do dokonywania zmian bez wcześniejszego poinformowania. Urządzenie musi być instalowane przez wykwalifikowany personel i zgodnie z odpowiednimi normami krajowymi (np. VDE, itp). Przed instalacją tego urządzenia, uważnie przeczytaj całą niniejszą instrukcję instalacji i obsługi. ABB Sp. z o.o. Ul. Żegańska Warszawa / Polska -> Aparatura sterownicza -> Produkty elektroniczne i przekaźniki Demontaż produktu Montaż produktu Montaż plombowanej, przezroczystej osłony
2 I Przykłady: I Ścianka czołowa z elementami regulacyjnymi Polski Nastawa zakresu czasowego poprzez wybór maksymalnej wartości: Zakres Maks. wartość s >> 3 s skala s >> 30 s żółta s >> 300 s min >> 30 min min >> 300 min h >> 30 h h >> 300 h s >> 1 s skala s >> 10 s biała s >> 100 s min >> 10 min Skala odczytywana bezpośrednio, do nastaw wartości czasu w wybranym zakresie Funkcja / Wybór funkcji czasowej w CT-MVS Funkcje: patrz III Wybór pracy drugiego styku przekaźnika jako bezzwłoczny Pozycja I : Styk bezzwłoczny Wskaźniki stanu pracy za pomocą diod LED U/T: zielona LED Wskazanie podłączenia napięcia zasilania i odmierzania czasu Podłączenie napięcia zasilania Odliczanie czasu (nie w CT-ARS) R: czerwona LED Stan wyjścia przekaźnikowego Wyjście pobudzone R1/R2: żółta LED Stan wyjść przekaźnikowych 1 i 2 Wyjście pobudzone III Połączenia elektryczne Wartości napięcia zasilania i sterującego, i schemat połączeń, patrz etykieta na ściance bocznej urządzenia. A1-A2 Napięcie zasilania i sterujące US A1-Y1/B1 Z1-Z2 Wejście sterujące (napięciowe) Podłączenie zewnętrznego potencjometru do zdalnych nastaw czasu. Gdy zewnętrzny potencjometr jest podłączony, potencjometr na ściance przedniej jest nieaktywny /18 Pierwszy styk c/o 25-26/28 Drugi styk c/o 21-22/24 Drugi styk c/o, jako styk bezzwłoczny Pierwszy styk n/o Drugi styk n/o

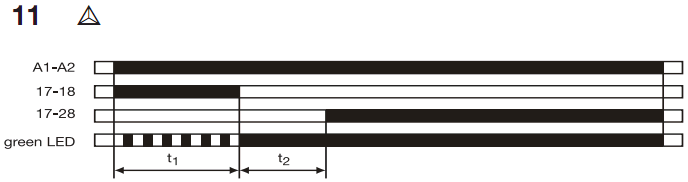

3 II Diagramy funkcyjne t1 = nastawiony czas startu t2 = czas przejścia (50ms) impulsu t1 = czas załączenia t2 = czas wyłączenia t1 = t2 t1a + t1b = t1 t2a + t2b = t2 t3 = pauza w odliczaniu czasu migania impulsu impulsu Czas 300h Czas = 300h t1 = nastawiony czas startu t2 = czas przejścia (50ms)
4 (PL) Przełącznik gwiazda-trójkąt CT-MVS Schemat obwodu sterującego CT-MVS, CT-SDS Schemat obwodu mocy CT-SDS Schemat obwodu sterującego
5 III Funkcje czasowe 1 Opóźnienie załączenia 2 Impuls załączający 3 Migacz, start z pozycji ON lub OFF t nastawiony czas migania 4 Opóźnienie wyłączenia z napięciem pomocniczym 5 Impuls wyłączający 6 Przełącznik gwiazda-trójkąt z funkcją impulsową t1 nastawiony czas startu t2 stały czas przejścia 50ms 7 Opóźnienie załączenia i wyłączenia asymetryczne t1 nastawione opóźnienie załączenia t2 nastawiony opóźnienie wyłączenia 8 Układ formowania impulsów 9 Akumulacyjne opóźnienie załączenia 10 Funkcja Zał/Wył Funkcja Zał: czas 300h Funkcja Wył: czas = 300h CT-APS 4 Opóźnienie wyłączenia z napięciem pomocniczym CT-ERS 1 Opóźnienie załączenia CT-SDS 11 Przełącznik gwiazda-trójkąt t1 nastawiony czas startu t2 stały czas przejścia 50ms Leganda t3 Pauza w odliczaniu czasu LED Zielona LED miga podczas odmierzania czasu A1-A2 Napięcie zasilania i sterujące US A1-Y1/B1 Wejście sterujące, wyzwalanie napięciowe 15-16/18 Pierwszy styk c/o 25-26/28 Drugi styk c/o 21-22/24 Drugi styk c/o, jako styk bezzwłoczny Pierwszy styk n/o Drugi styk n/o Napięcie zasilania niepodłączone / styk wyjściowy otwarty Napięcie zasilania podłączone / styk wyjściowy zamknięty Więcej szczegółów na temat funkcji i danych technicznych, patrz katalog.
CM-TCS.11, CM-TCS.12, CM-TCS.13 CM-TCS.21, CM-TCS.22, CM-TCS.23. (PL) Instrukcja instalacji i obsługi Przekaźniki do monitoringu temperatury, seria CM
CM-TCS.11, CM-TCS.12, CM-TCS.13 CM-TCS.21, CM-TCS.22, CM-TCS.23 (PL) Instrukcja instalacji i obsługi Przekaźniki do monitoringu temperatury, seria CM Uwaga: Publikowane instrukcje obsługi i instalacji
